声频功率放大器新旧标准解析及相关性能参数检测研究邝永辉【摘要】声频功率放大器是音响系统的重要组成部分,是声频信号经过声频功率放大器放大以后获得足够功率馈送给扬声器完成声音信号的再现.本文首先介绍了甲类功率放大器、乙类功率放大器、甲乙类功率放大器、定阻式功率放大器、定压式功率放大器的工作原理;再介绍了声频功率放大器新旧检验标准SJ/T 10406-2016《声频功率放大器通用规范》和SJ/T 10406-1993《声频功率放大器通用技术条件》;最后介绍了声频功率放大器相关性能参数的检测.【期刊名称】《电子测试》【年(卷),期】2018(000)002【总页数】3页(P51-53)【关键词】声频功率放大器;SYS-2722音频分析仪;增益限制的有效频率范围;总谐波失真加噪声(THD+N)【作者】邝永辉【作者单位】广东省质量监督电声产品检验站,广东江门,529000【正文语种】中文0 引言声频功率放大器简称功放,其作用是将较微弱的声频信号进行放大后,产生足够大的电流去推动扬声器进行声音的重放。
声频信号重放出来优劣的衡量主要有增益限制的有效频率范围、总谐波失真、信噪比等性能参数,这些参数与声频功率放大器本身的类型、机构设计有很大的关系,一台性能良好的声频功率放大器将给人带来高保真效果的听觉感受。
1 声频功率放大器分类声频功率放大器按功放管导电方式不同可分有甲类功率放大器、乙类功率放大器、甲乙类功率放大器等;按输出形式分有定阻式功率放大器和定压式功率放大器。
甲类功率放大器的功放管在信号的正、负半周均处于导通状态,在整个周期处于导通使得甲类功率放大器不存在开关失真和交越失真,信号在通过功放管时都可以比较完美地被放大,但因功放在没有输入信号的时候仍然要消耗电流,这样使得甲类功率放大器工作效率较低;乙类功率放大器的功率管静态工作电流为零,无信号时功放管不会消耗功率,这样使得乙类功率放大器的效率有较大的提高,但是因乙类功率放大器功率管的静态工作电流为零,使得输入信号波形的负半周不能被输出,这样会导致严重的非线性失真,乙类功率放大器工作点选择比较低,功率管在整个信号周期内只有50%的时间开启,使得乙类的效率比甲类高,但因只有一半时间进行信号放大,使得乙类功率放大器的失真比甲类大;甲乙类放大器的工作模式介于甲类与乙类之间,大部分时间只有一个晶体管工作,在零交越点时两个晶体管都工作,甲乙类放大器最大优点是改善了乙类放大器的非线性,消除了交越失真,当输入信号为零时,由于此时两个晶体管仍然处于导通状态,因此甲乙类放大器的最大工作效率介于甲类功放和乙类功放之间。
云南双豪会议室会议系统操作手册中国建筑股份有限责任公司2012年6月目录1系统组成:31.1PA系统31.2调音台31.3音源系统31.4周边设备31.5系统电源管理系统41.6系统开关机42主要设备功能介绍52.1调音台52.2功率放大器62.3无线智能会议主机错误!未定义书签。
3系统操作顺序、流程及应急措施123.1电源开启部分123.2音频部分133.3矩阵信号切换143.4错误!未定义书签。
摄像机控制按键3.5笔记本信号切换18 3.6摄像机信号切换203.7DVD视频信号切换213.8LED显示系统223.9电源关闭部分错误!未定义书签。
4应急措施245附件错误!未定义书签。
1系统组成:会议室音响扩声系统作为一套专业扩声系统是由几个子系统组成的,各子系统负责不同的系统职责。
1.1 PA系统PA系统负责会议室内的扩声,由音箱、功放组成;系统包括:EAW VR21 音箱2只。
EAW CAZ1400功放1台、CAZ800功放1台、CAM160功放1台。
VEENO 无线智能会议主机1台。
1.2 调音台调音台在扩声系统中占有重要地位。
调音台英语称“MIX”为混合的意思,因此调音台在扩声系统中是将前级音源混合后再分配给不同的扩声系统,混合/分配是其主要的功能。
本套扩声系统中配备一台数字调音台。
1.3 音源系统音源系统包括系统前级中的音源播放设备及拾音设备。
音源设备包括:Pioneer BDP4110播放机2PRO49QL台。
拾音设备包括:、ELS4110 20只、audio-technica. PRO 49QL 7只。
1.4 周边设备周边设备主要是对调音台输出的信号进行适当调整后再传输给扩声系统的音频信号处理设备,本套扩声系统中配备一台BIMAP的NEXIA PM数字音频矩阵处理器。
1.5 系统电源管理系统PDS PC830八路时序电源器2台。
中控继电器1台。
1.6 系统开关机专业扩声系统不同于普通的民用音响,它是由不同的设备组成的一个整体,各设备在系统中起着不同的作用、履行不同的职责。
定阻功放与定压功放接线⽅法 定压功放⼜称⼴播功放,是以⾼电压输出的⼴播设备(国内以120V、240V为多),其接线⽅式为所有喇叭线间变压器的初级端与功放输出的120V连接即可(即全部并联),喇叭的总功率不要超过功放的额定功率。
需要注意的是如果喇叭距离⽐较近的话要保持喇叭相位⼀致,即:接正则全部接正,接负则全部接负。
定压式⾳响系统的连接⾮常简单:只要⾳箱的输⼊电压和功放的输出电压匹配,⾳箱的总功率不超过功放的总功率,就可以把⾳箱⼀个⼀个的直接并联到功放的输出端;这个功放的接线端⼦⼀定是接到100V端⼦,⾳箱的端⼦没有图⽚,所以只有按照经验介绍了:⼀般的定压式⾳箱⼤多是有70V和100V两个电压,取最边上的两个端⼦,就是100V了,估计那根红线就是100V的端⼦,剩下的就是另⼀边的那个了。
如果真的搞不清的话,可以⽤万⽤表测量,那两个电阻⼤的就是100V的。
分区CH1-CH4为分区输出,机器⾯板应该有对应的开关,使⽤这个功能可以对学校的各年级进⾏分别⼴播,当然也可以对商场的各楼层分别⼴播。
作为定压⼴播,要购买定压喇叭与之匹配,由于市场上常⽤的吸顶、壁挂喇叭以120V(100V)的为多,所以输出的⼴播线要连接0V、100V就可以。
每台定阻输出功率放⼤器都规定了额定负载阻抗和在这个额定负载阻抗时的额定输出功率。
⼤多数定阻输出功率放⼤器的额定阻抗是8Ω,也有可以接4Ω负载阻抗,16Ω负载阻抗的。
有的功率放⼤器甚⾄可以接2Ω的负载阻抗。
但⼀定要看说明书,了解该功率放⼤器在接多⼤负载阻抗时,功率放⼤器的额定输出功率是多⼤。
由于⼤多数的定阻输出功率放⼤器的额定负载阻抗是8Ω,所以⼤多数扬声器系统的阻抗也是8Ω。
不少定阻输出功率放⼤器的技术说明书中,既标明负载阻抗是8Ω时,其额定输出功率是多少W;⼜标明负载阻抗是4Ω时,其额定输出功率是多少W。
此时,就要注意你所⽤的扬声器系统的阻抗与功率,并与功率放⼤器在该额定负载阻抗时的额定输出功率对照,⼀般不提倡采⽤将两只⾳箱串联或并联的⽅式与功率放⼤器相接。
电脑怎么连接功放音箱操作步骤篇一:功放和音箱的接线方法功放和音箱的接线方法1、功放分定压式与定阻式:定压功放一般用于公共场合的公共广播,其特点为单声道输出、高电压低电流输出。
定阻功放多用于专业场合,其特点为立体声输出、低电压高电流输出。
2、我们的功放都是定阻式,下面主要讲定阻功放与音箱。
定阻即是指负载的阻抗要与功放输出阻抗相匹配,所以只要你系统中连接的音箱总电阻与功放一致就行了,不管你的音箱串联、并联或者混联都行。
关于串联和并联的电阻计算公式在初中就学了:串联时:R=R1+R2并联时:R=1/(1/R1+1/R2)比如说,有2只16Ω的音箱,用我们的CS功放(4Ω/8Ω)去推,可以将音箱并联得到8Ω;有1台16Ω的功放,要推我们的2只E-8(8Ω),可以将音箱串联得到16Ω;有1台16Ω功放,要推4只16Ω的音箱,可以将其中两只并联,再将另外两只并联,最后把两组音箱串联得到16Ω;在我们常用的方案里,1台CS2000功放推4只E-8音箱,就是把E-8两两并联,音箱阻抗变为4Ω,功放自适应为4Ω,功率也相应加大了。
本帖最后由SVSZ于2022-7-2216:33编辑1、先常规解释功放桥接的定义:桥接模式(bridgemode)是利用功放内部的两个放大电路相互推挽,从而产生更大输出电压的方式,功放设定为桥接模式后,成为一台单声道放大器,只可以接受一路输入信号进行放大,输出端为两路功放输出的正端之间。
桥接的定义说得很清楚了,设置成桥接模式往往是因为功放的功率不够,而桥接模式下功放的输出功率一般为普通模式下的2-3倍。
但是在桥接模式下功放只是单声道输出(推一只音箱,比如常用来推一只低音炮)。
2、桥接方法:将功放的模式开关调至Bridge,然后把音箱线的正极接到功放左声道的正极,音箱线的负极接到功放右声道的正极,咱们SVS各款功放的桥接开关和接线方法详见下图:(CS系列功放桥接开关,按下状态为桥接模式,弹出状态为立体声模式)(H系列功放桥接开关,从上到下依次为立体声、单声道、桥接模式)(P系列功放桥接开关,从上往下依次为桥接模式、立体声模式)功放桥接接法:3、SVS功放音箱功率参数从该表可以看出,CS1400功放在20-20Khz桥接状态下(阻抗8Ω)功率为620W,立体声模式下仅260W,CS2000桥接更是达到了900W。

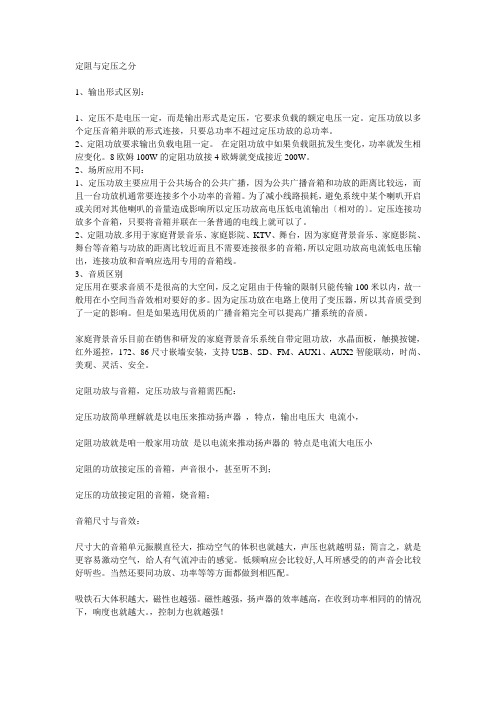

定阻与定压之分1、输出形式区别:1、定压不是电压一定,而是输出形式是定压,它要求负载的额定电压一定。
定压功放以多个定压音箱并联的形式连接,只要总功率不超过定压功放的总功率。
2、定阻功放要求输出负载电阻一定。
在定阻功放中如果负载阻抗发生变化,功率就发生相应变化。
8欧姆100W的定阻功放接4欧姆就变成接近200W。
2、场所应用不同:1、定压功放主要应用于公共场合的公共广播,因为公共广播音箱和功放的距离比较远,而且一台功放机通常要连接多个小功率的音箱。
为了减小线路损耗,避免系统中某个喇叭开启或关闭对其他喇叭的音量造成影响所以定压功放高电压低电流输出〔相对的〕。
定压连接功放多个音箱,只要将音箱并联在一条普通的电线上就可以了。
2、定阻功放.多用于家庭背景音乐、家庭影院、KTV、舞台,因为家庭背景音乐、家庭影院、舞台等音箱与功放的距离比较近而且不需要连接很多的音箱,所以定阻功放高电流低电压输出,连接功放和音响应选用专用的音箱线。
3、音质区别定压用在要求音质不是很高的大空间,反之定阻由于传输的限制只能传输100米以内,故一般用在小空间当音效相对要好的多。
因为定压功放在电路上使用了变压器,所以其音质受到了一定的影响。
但是如果选用优质的广播音箱完全可以提高广播系统的音质。
家庭背景音乐目前在销售和研发的家庭背景音乐系统自带定阻功放,水晶面板,触摸按键,红外遥控,172、86尺寸嵌墙安装,支持USB、SD、FM、AUX1、AUX2智能联动,时尚、美观、灵活、安全。
定阻功放与音箱,定压功放与音箱需匹配:定压功放简单理解就是以电压来推动扬声器,特点,输出电压大电流小,定阻功放就是咱一般家用功放是以电流来推动扬声器的特点是电流大电压小定阻的功放接定压的音箱,声音很小,甚至听不到;定压的功放接定阻的音箱,烧音箱;音箱尺寸与音效:尺寸大的音箱单元振膜直径大,推动空气的体积也就越大,声压也就越明显;简言之,就是更容易激动空气,给人有气流冲击的感觉。
老尹谈音响[六]怎样计算和估算功放的输出功率怎样计算和估算功放的输出功率功率放大器一般有二种输出形式:定压式功放与定阻式功放。
前者适用于厅堂或远距离传输,目的在于减少传输线的能量消耗,以较高的电压形式传送音频功率信号,一般有75V、120V、240V等不同电压输出端子供使用者适当选择。
由于它不适用于家庭,故不在此介绍。
定阻式功放,也就是当今家庭常用的形式,无论HIFI或AV功放均如此。
它是以固定阻抗形式输出音频功率信号,使用时要求按规定的阻抗进行配接(但根据功放的功率储备),也可以变化配接。
(电子管功放应按规定配接,一般不容许变化接法)。
下面以常用的石机介绍其输出功率(RMS),均以8Ω负载为例。
特殊设计的功放不包括在内。
实例仅以市面上常见的功放为主。
1、万用表测量计算法例如你的功放输出功率为100W,它的实际输出电压(交流摆幅)是28.3V,当然这是指一个恒定的音频信号输入时的(可以用试音碟测试),当你接上一只8Ω音箱时,则可得到100W的音频功率信号。
其计算公式为:P0=V2/RL 100W=(28.3V)2/ 8Ω如是16Ω或4Ω时,只要将上式中的分母改为16Ω或4Ω计算即可.2、机械式万用表测量计算法:如果你不知道自己使用的功放能有多大的输出功率,仍可按上式进行计算。
只不过你使用的可能是CD片中的复合音频信号,而不是恒定的音频信号,计算时会有一定少量的误差。
假定你测得功放输出二端(需接8Ω音箱),交流摆幅最高电压为35V。
即35V2÷8=(35×35)÷8≈150W在测量时最好用机械式万用表(如47型),比较直观方便。
由于数字万用表延时的影响,不易读准,故不推荐。
以上是估算值,但很有参考价值。
3、没有仪表怎样估算输出功率手头上啥有没有,也不会如何测量?那请你看看功放背后铭牌上(或说明书里)技术规格上该机的耗电量。
最好明确知道电源变压器容量是多少VA的,明白了这二点就可以估算了。
定压和定容比热容的概念全文共四篇示例,供读者参考第一篇示例:在热学中,比热容是一个非常重要的物理量,它描述了物质单位质量在单位温度变化下所吸收或释放的热量。
比热容又分为定压比热容和定容比热容两种情况。
定压比热容是指在恒定压强下,单位质量物质在单位温度变化下吸收或释放的热量。
通常用符号Cp表示,其单位为焦耳/千克·开尔文(J/kg·K)。
定压比热容的实验测定方法为,在恒定外压下,给物体输入一定的热量,通过观察物体的温度变化以及输入的热量,可以求得定压比热容。
定压比热容和定容比热容的大小通常是不相等的,因为在恒压下或恒容下,分子在吸收或释放热量时所做的功不同。
在恒压下,分子在吸收或释放热量时还要克服外界压强做功,导致定压比热容大于定容比热容。
定容比热容是热力学上一个很重要的参数,它描述了单位质量物质在单位温度变化下的热学响应。
定压和定容比热容在热力学和工程领域有很多应用,例如在化工工艺中,定压和定容比热容是计算化学反应热量释放的重要参数;在工程热传递中,定压和定容比热容也是计算传热过程中所需的热量的关键参数。
定压和定容比热容是描述物质在不同条件下对温度变化的响应的重要物理量,它们的实验测定和理论研究对理解物质的热学性质和工程应用具有重要意义。
我们应该认真学习定压和定容比热容的概念和计算方法,以便更好地理解热学现象和应用热力学知识。
【字数达到要求,文章结束】第二篇示例:定压和定容比热容是热力学中两个重要的概念,它们在许多领域都发挥着关键作用。
在热力学中,比热容是一个物质在吸收一定量热能时所需要的热量的度量单位。
而定压和定容比热容则是指在恒定压力和恒定体积下的比热容。
定容比热容是指在恒定体积情况下,单位质量物质在吸收单位热量时所产生的温度变化。
在定容条件下,物质内部的体积保持不变,因此它对吸收的热量的温度变化更为敏感。
定容比热容通常用符号Cv 表示,单位是焦耳每千克每摄氏度(J/kg°C)。
定压功放和定阻功放的区别
共同点:都能对来自电脑、CD、DVD等的音频信号共同进行放大,推动音箱工作。
各自的特点:
一:定压功放
1多应用于公共场合
2单声道输出
3高电压低电流输出
定压功放主要应用于公共场合的公共广播,也应用于家庭的背景音乐。
因为公共广播和背景音乐系统音箱和功放的距离比较远,而且一台功放机通常要连接多个小功率的音箱。
为了减小线路损耗,避免系统中某个喇叭开启或关闭对其他喇叭的音量造成影响所以定压功放高电压低电流输出〔相对的〕。
定压连接功放多个音箱,只要将音箱并联在一条普通的电线上就可以了。
因为定压功放在电路上使用了变压器,所以其音质受到了一定的影响。
但是如果选用优质的广播音箱完全可以体高广播系统的音质。
二:定阻功放
1.多用于家庭影院、KTV、舞台
2.立体声输出
3.低电压高电流输出
因为家庭影院、舞台等音箱与功放的距离比较近而且不需要连接很多的音箱,所以定组功放高电流低电压输出,连接功放和音响应选用专用的音响线。
下面介绍广播音箱的特点:
现在多数广播音箱内部装有线间变压器,所以在使用时不需要另外安装变压器。
广播用的定压音箱在使用的时候可以并联。
广播音箱功率一般都比较小
超市的吸顶音箱功率在3W-10W
教室的壁挂音箱功率在3W-10W
室外的广播音柱功率在10W-100W
高音喇叭的功率在5W-25W
定阻音箱功率一般比较大
家庭影院的主音箱功率在80W-300W
KTV的音箱功率在80W-300W
舞台音箱的功率在200W-1000W
使用定阻的音箱,最好不要将多个并联。
那么如何区分定阻和定压音箱呢?如何区分定阻功放与定压功放?
看音箱的后面标注电压的是定压音箱,标注电阻的是定组音箱。
一般来说定阻音音箱比较常见。
区分定阻功放与定压功放看功放的后面,输出端标注电阻的是定阻功放,输出端标注电压的是定压功放,现在多数的定压功放带有定阻输出功能,所以后面的输出端有标注电压的也有标注电阻的。
一、在输出形式尚的区别:
定压与定阻是输出形式上不一样:
1、定压不是电压一定,而是输出形式是定压,它要求负载的额定电压一定。
定压功放以多个定压音箱并联的形式连接,只要总功率不超过定压功放的总功率。
2、定阻功放要求输出负载电阻一定。
在定阻功放中如果负载阻抗发生变化,功率就发生相映变化。
8欧姆100W的定阻功放接4欧姆就变成接近200W。
二、定压功放的特点:
在定压功放中,如果额定负载电压发生变化,功率就发生相应变化。
100V,10W的音箱接在70V上变成了5W(100V与70V功率差一倍)。
国内的定压标准是120V、240V 国外的定压标准是70V、100V
三、定阻功放的特点:
定阻输出的功率放大器:这类放大器要求负载的阻抗恒定。
输入信号一定时,输出电压随负荷改变而变化很大。
定压输出的功率放大器:由于放大器内采用了较深的负反馈装置,这种深负返馈量一般在10~20dB以上,因此,放大器的输出阻抗较低,负荷在一定范围内变化时,其输出电压仍能保持一定值,音质也可保持不变。
四、定压功放与定阻功放应用区别:
定压用在要求音质不是很高的大空间,反之定阻由于传输的限制只能传输100米以内,故一般用在小空间当音效相对要好的多。
一般广播系统使用定压输出,音响系统使用定阻输出。
