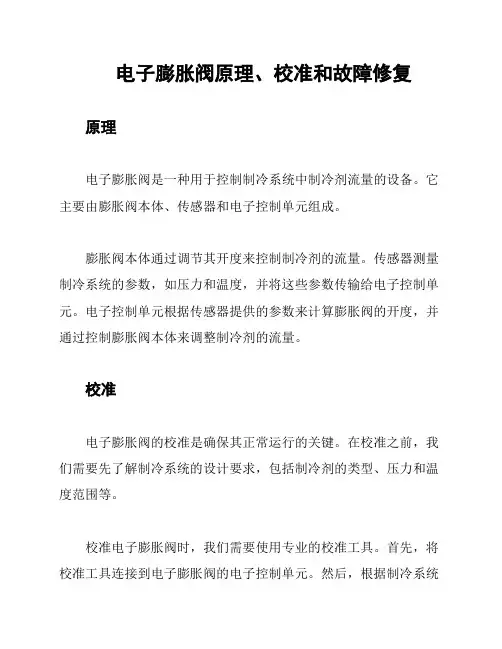

电子膨胀阀原理、校准和故障修复原理电子膨胀阀是一种用于控制制冷系统中制冷剂流量的设备。
它主要由膨胀阀本体、传感器和电子控制单元组成。
膨胀阀本体通过调节其开度来控制制冷剂的流量。
传感器测量制冷系统的参数，如压力和温度，并将这些参数传输给电子控制单元。
电子控制单元根据传感器提供的参数来计算膨胀阀的开度，并通过控制膨胀阀本体来调整制冷剂的流量。
校准电子膨胀阀的校准是确保其正常运行的关键。
在校准之前，我们需要先了解制冷系统的设计要求，包括制冷剂的类型、压力和温度范围等。
校准电子膨胀阀时，我们需要使用专业的校准工具。
首先，将校准工具连接到电子膨胀阀的电子控制单元。
然后，根据制冷系统的要求，通过调整校准工具上的参数来调整膨胀阀的开度。
最后，进行校准，并确认制冷系统的参数是否符合设计要求。
故障修复电子膨胀阀可能会出现故障，导致制冷系统的性能下降。
以下是一些常见的故障及其修复方法：1. 膨胀阀无法调节制冷剂流量：检查传感器是否正常工作，确保其可以准确地测量压力和温度。
同时，检查电子控制单元是否正常工作，并确保其可以正确地计算膨胀阀的开度。
2. 膨胀阀堵塞：清洁或更换膨胀阀内部的堵塞物。
3. 膨胀阀漏气：检查膨胀阀的密封性能，修复或更换损坏的密封件。
4. 膨胀阀故障灯亮：通过连接诊断设备来识别故障代码，并按照故障代码的说明进行修复。
在修复电子膨胀阀故障时，应当遵循制造商提供的维修手册或技术指南，并确保操作安全和高效。
以上是关于电子膨胀阀原理、校准和故障修复的简介。
根据制冷系统的具体需求和故障表现，可能需要进一步深入研究和分析。
电子膨胀阀的控制原理及设计思路分析（技术分享）空调系统设计中，电子膨胀阀作为电子控制元件，因其精度高，动作快速、准确、节能效果明显等优点，在制冷系统中的运用，可以实现系统的优化控制，在制冷空调中有广泛的应用。
而电子膨胀阀的动作原理究竟如何，怎样才能实现精确控制呢?下面制冷快报为大家详细解读下电子膨胀阀的工作原理及设计。
对于电子膨胀阀的研究早在70年代末期日本就已经开始对其进行研究，当时它是靠施加不同的电压(0~12V)对双金属片加热量的不同，造成双金属片膨胀不同而带动阀针的升降。
这种膨胀阀有较大的缺陷，后来已不大使用。
除日本外其它国家在80年代也进行了电子膨胀阀的研究和开发工作，其主要针对电磁式和电动式(步进电机驱动)电子膨胀阀。
电磁式膨胀阀在电磁线圈通电前，阀针处于开的位置，阀针的开度取决于线圈上施加的控制电压，从而调节膨胀阀的流量。
该阀动作响应快，但在制冷系统中工作时一直需要供电。
电动膨胀阀是一种以步进电机驱动的电子膨胀阀，它通过给步进电机施加一定逻辑关系的数字信号，使步进电机通过螺纹驱动阀针的向前或向后运动，从而改变阀口的流量面积来达到控制流量的目的。
这种电子膨胀阀又可分为直动型和减速型两种。
直动型是步进电机直接带动阀针，减速型是步进电机将动力通过减速齿轮组来推动阀针的动作。
通过减速齿轮组可以产生较大的推力，所以目前许多步进电机驱动的电子膨胀阀都是采用的这一种驱动方式。
电子膨胀阀的形式有多种，但都需要有电信号来控制，为在制冷循环中实施现代微机控制提供了可能。
同时因系统、控制方法不同，每种形式的电子膨胀阀都有自己的优势。
但步进电机驱动的电子膨胀阀因其更适用微机控制、并有较好的稳定性，而为更多的制冷系统所采用。
由于电子膨胀阀采样速度快、精度高等特点，易于实现先进的控制以达到舒适、节能等控制目标，因而在中小型制冷设备中应用越来越广泛;特别是在家用空调系统中的应用。
因家用空调在制热工况下室外蒸发器常常会结霜，而传统的化霜是将四通阀换向，采用逆循环除霜，除霜时间约为11分钟，室内温度波动较大;而电子膨胀阀在除霜期间阀口置全开的位置，并配以室内风机开关占空比为0.5，室外风机全关控制，除霜时室内温度波动小，除霜时间减少到以前的一半，且室内换热器的送风温度也不会降得太多，从而节约了除霜能耗及提高了室内的舒适度。
图文详解电子膨胀阀原理及其在空调系统中的应用节流装置，作为制冷循环的四大部件之一，在系统中起着非常关键的作用，通过选择应用合适的节流机构与制冷系统匹配时整个制冷设备降低能耗的重要环节。
节流的工作原理是制冷工质流过阀门时流动截面突然收缩，流体流速加快，压力下降，从而到达调节流量、控制过热度及蒸发液位的作用。
（如下图）因此，节流机构流量的调节对制冷装置节能降耗起着非常重要的作用，制冷系统中常用的节流机构有毛细管、热力膨胀阀及电子膨胀阀。
然而，毛细管只能对流量做微小的调节，故比较适合于负荷较稳定的系统，在负荷变化大时，无法有效及时地改变制冷剂流量。
热力膨胀阀的感温包有明显的延迟特性，难以配合压缩机排量对流量变化作出迅速而有效的反应，最终导致系统调节的振荡，造成机器运转不稳定，甚至损坏压缩机。
电子膨胀阀是按照预设程序调节蒸发器供液量，因属于电子式调节模式，故称为电子膨胀阀。
电子膨胀阀由控制器、执行器和传感器三部分构成，通常所说的电子膨胀阀大多仅指执行器，即可控驱动装置和阀体，实际上仅有这一部分是无法完成控制功能的。
电子膨胀阀控制器的核心硬件为单片机，如控制器同时要完成压缩机及风机的变频等控制功能，一般采用多机级连的形式。
电子膨胀阀的传感器通常采用热电偶或热电阻。
电子膨胀阀的控制过程为调节进入蒸发器的制冷剂流量，控制目标过热度，从而保证系统经济稳定运行。
它作为电子控制元件，最大特点就是流量调节的及时性，其响应压缩机排量改变是及时的，因此它具有精度高，动作快速、准确、节能效果明显等优点，并能够与其它智能控制方法相结合，在制冷系统中的运用，以实现系统的优化控制。
在产品研制方面，国外电子膨胀阀的主要产品有：丹麦Danfoss电子膨胀阀，美国ALCO公司的EX系列电子膨胀阀，日本鹭宫的EKV、AKV电子膨胀阀FUJIKOKIMFCCO.LTD生产的LAM型电子膨胀阀。
电子膨胀阀的产品研制工作在国内起步较晚，目前国内电子膨胀阀的主要产品有：三花商用O、Q、R、S电子膨胀阀,浙江春晖智能控制股份有限公司研制的DPF系列电子膨胀阀等。
空调电子膨胀阀工作原理
空调电子膨胀阀是一种用于控制冷媒流量的装置，它通常安装在空调系统中的室内机或室外机内部。
电子膨胀阀的主要工作原理如下：
1. 控制信号输入：空调系统的控制器向电子膨胀阀发送控制信号，根据室内温度和设定温度差异来调节膨胀阀的工作状态。
2. 芯片解读信号：电子膨胀阀内置一个芯片，该芯片会解读控制信号，根据信号的大小和频率来确定膨胀阀的开度。
3. 驱动电机工作：根据控制信号，电子膨胀阀的驱动电机会开始工作，产生一个力矩来带动阀芯的运动。
4. 阀芯调节膨胀阀开度：驱动电机的转动会使阀芯移动，从而调节膨胀阀的开度。
开度的大小决定了冷媒流量的多少。
5. 冷媒流量调节：膨胀阀的开度变化会导致冷媒流量的调节。
当室内温度过高时，电子膨胀阀会开启更大的开度，增加冷媒流量，从而提高制冷效果。
反之，当室内温度接近设定温度时，膨胀阀会减小开度，降低冷媒流量。
通过以上工作原理，电子膨胀阀可以实现对制冷系统的精确控制，提高空调系统性能和效率，并保持室内温度在设定范围内的稳定。
电子膨胀阀原理图与故障检测维修全套电子膨胀阀是按照预设程序调节蒸发器供液量，因属于电子式调节模式，故称为电子膨胀阀。
使用电子膨胀阀，可以提高制冷系统或变频压缩机的能量效率，可在10%--IO0%的范围内进行精确调节，提高系统的季节能效比。
现在越来越多的空调、冷库和制冷设备种都使用电子膨胀阀为节流元件。
电子膨胀阀的原理电子膨胀阀由线圈通过电流产生磁场并作用于阀针，驱动阀针旋转，当改变线圈的正、负电源电压和信号时，电子膨胀阀也随着开启、关闭或改变开启与关闭间隙的大小，从而达到控制系统中制冷剂的流量及制冷、热量的大小。
阀芯开启越小，制冷剂流量越小，其制冷、热量越大。
电子膨胀阀由控制器、执行器和传感器构成，通常所说的电子膨胀阀大多仅指执行器。
空调电子膨胀阀常见故障主要有1空调电子膨胀阀线圈短路或开路首先确定线圈是否牢固固定在阀体上，并用万用表测量电子膨胀阀线圈两公共端与对应两绕组的阻值，正常情况时应约为50欧，当为无穷大时为开路，当过小时为短路，此时应进行更换。
2、空调电子膨胀阀阀针卡死空调电子膨胀阀断电时电子膨胀阀应复位，通过听声音、模振动判定阀针是否有问题。
在关机状态下阀芯一般处在最大开度，此时断开线圈引线，然后开机运行，如果此时制冷剂无法通过，可以判断空调电子膨胀阀阀针卡死。
空调电子膨胀阀简单原理图，如下：控制脚分别是1公共端，2、公共端，3、B反相，4、A反相，5、B相，6,A相电子膨胀阀吸气过热度控制吸气过热度控制系统由电子膨胀阀、压力传感器、温度传感器、控制器组成，工作时，压力传感器将蒸发器出口压力、温度传感器将压缩机吸气过热度传给控制器，控制器将信号处理后，随后输出指令作用于电子膨胀主阀的步进电机，将阀开到需要的位置。
安装与焊接注意事项安装电子膨胀阀时，应以阀体及线圈的断面中心线为轴，且将线圈朝上。
在对电子膨胀阀与过滤网焊接时，需对阀体进行冷却保护，使阀主体温度不超过120o C z并目防止杂质进入阀体内。
电子膨胀阀原理图与故障检测维修
电子膨胀阀是按照预设程序调节蒸发器供液量，因属于电子式调节模式，故称为电子膨胀阀。
使用电子膨胀阀，可以提高制冷系统或变频压缩机的能量效率，可在10%--100%的范围内进行精确调节，提高系统的季节能效比。
现在越来越多的空调、冷库和制冷设备种都使用电子膨胀阀为节流元件。
01 电子膨胀阀的原理
打开看点快报，查看高清大图
02 空调电子膨胀阀常见故障主要有
打开看点快报，查看高清大图
03 电子膨胀阀吸气过热度控制
打开看点快报，查看高清大图
04 安装与焊接注意事项
打开看点快报，查看高清大图
文章内容来源于制冷知识，不做商业用途。
专利名称：步进电机电动式电子膨胀阀
专利类型：发明专利
发明人：陈芝久,陈江平,陈文勇,马善伟,陈佑华申请号：CN02145319.5
申请日：20021121
公开号：CN1425864A
公开日：
20030625
专利内容由知识产权出版社提供
摘要：步进电机电动式电子膨胀阀主要包括阀体、步进电机、传感器和电子控制单元等，其中步进电机定子绕组线圈在轴向排列成四层，将第一层线圈引线末端引出，第二层线圈起始端引出，两个引出端并在一起作为公共端，与驱动电路的正极相连，将第一层线圈的引线起始端和第二层线圈的末端分别引出与驱动电路的负极相连，将第三层线圈的引线末端引出，第四层线圈的起始端引出，两个引出端并在一起作为公共端，与驱动电路的正极相连，将第三层线圈的引线起始端和第四层线圈的末端分别引出与驱动电路的负极相连，相邻线圈之间各放置一个环状铁质隔板，其厚度为5毫米。
本发明使得输出电压干扰现象基本消除，提高了控制系统的稳定性、可靠性和寿命。
申请人：上海交通大学
地址：200030 上海市华山路1954号
国籍：CN
代理机构：上海交达专利事务所
代理人：周文娟
更多信息请下载全文后查看。
