电子膨胀阀

电子膨胀阀的原理、使用和特点，及其与热力膨胀阀的性能比较一、电子膨胀阀的介绍电子膨胀阀是一种可按预设程序调节进入制冷装置的制冷剂流量的节流元件。

在一些负荷变化较剧烈或运行工况范围较宽的场合,传统的节流元件(如毛细管、热力膨胀阀等)已不能满足舒适性及节能方面的要求,电子膨胀阀结合压缩机变容量技术已得到越来越广泛的应用。

二、电子膨胀阀主要由四部分组成转子：相当于同步电机的转子，其连接阀杆控制阀孔开度大小。

定子：相当于同步电子的定子；其将电能转为磁场驱动转子转动。

阀针（芯）：其受转子驱动，端部呈锥形，上下移动进行流量调节。

阀体：一般采用黄铜制造。

三、电子膨胀阀吸气过热度控制：吸气过热度控制系统由电子膨胀阀、压力传感器、温度传感器、控制器组成，工作时，压力传感器将蒸发器出口压力P1、温度传感器将压缩机吸气过热度传给控制器，控制器将信号处理后，随后输出指令作用于电子膨胀主阀的步进电机，将阀开到需要的位置。

电子膨胀阀吸气过热度控制制冷系统原理图如下图所示：四、电子膨胀阀的优点：电子膨胀阀从全闭到全开状态用时仅需几秒钟，反应和动作速度快，开闭特性和速度均可人为设定；五、各个部件的作用电子膨胀阀：负责根据接受到的脉冲信号控制膨胀阀开度，保证适量的供液量和合适过热度。

压力传感器：负责检测蒸发压力，并将蒸发压力值转变成4-20mA的电流信号。

温度传感器：可以根据温度的不同，其电阻值也不同。

控制器：控制器是该系统的核心器件，作用类似于人体大脑。

控制器可以接受压力传感器送来的4－20mA电流信号，和温度传感器的电阻值信号。

根据这些信号，通过内部的计算发出脉冲信号来控制电子膨胀阀的开度，保证系统供液量和过热度。

六、安装与焊接注意事项：安装电子膨胀阀时，应以阀体及线圈的断面中心线为轴，且将线圈朝上。

在对电子膨胀阀与过滤网焊接时，需对阀体进行冷却保护，使阀主体温度不超过120℃，并目防止杂质进入阀体内。

另外，火焰不要直对阀体，同时需向阀体内部充入氮气，以防止产生氧化物。

电子膨胀阀什么是电子膨胀阀？电子膨胀阀（Electronic Expansion Valve，缩写为EEV）是一种通过电子控制来调节制冷剂流量的装置，属于制冷系统中的重要部件。

其主要作用是根据室内空调温度及压力的变化，控制制冷剂的流量，以实现室内温度的自动调节。

EEV通过传感器来监测室内和制冷系统的温度和压力，将信息反馈给控制器，然后控制器会根据反馈信息来电子调节EEV的开度，以确保制冷剂能够以最佳的流量进入蒸发器，从而使室内温度保持在设定值范围内。

电子膨胀阀的优点与传统的机械膨胀阀相比，电子膨胀阀在性能上有很多优点：1.准确性高：EEV能够通过电子控制实现无级调节，与传统的机械膨胀阀相比，其精确度更高。

2.可调性强：EEV的开度可以实现无级可调，从而适应不同的制冷负荷，同时可以实现快速响应和低负载的调节。

3.能耗低：由于EEV能够根据当前室内环境实时调节制冷剂的流量，因此能够在瞬间调整制冷系统的能耗，从而提高制冷系统的效率。

4.维护简单：EEV不需要经常进行维护，因为其内部几乎没有任何运动部件，换句话说就是寿命很长。

电子膨胀阀的应用电子膨胀阀广泛应用于空调、冷冻机组、制冰机组以及其他制冷设备中，其中最为典型的应用是空调系统。

电子膨胀阀能够在调节制冷剂流量的同时，确保室内温度保持稳定，因此在空调系统中的作用十分重要。

同时，EEV也被广泛应用于一些对制冷精度有较高需求的领域，例如实验室仪器、食品卫生等特殊应用领域。

电子膨胀阀使用的注意事项1.在安装EEV时，必须确保其尺寸与管路吻合，否则会影响制冷系统的正常运行。

2.在使用EEV的过程中，必须确保其正常工作，任何故障都必须立即解决。

3.在对EEV进行维护时，必须遵守相关操作规程，避免对设备造成损伤。

4.在选择EEV时，必须根据实际需求来进行决策，以确保其能够满足其所需的制冷负荷。

总结电子膨胀阀在制冷系统中扮演着十分重要的角色，其准确性高、可调性强、能耗低等优点，使得其成为现代制冷系统中的必备设备。

电子膨胀阀原理、调试和故障维修
电子膨胀阀是一种新型的节流装置，为制冷系统的智能化控制提供了条件，具有调节范围大、动作迅速灵敏、调节精密、稳定可靠等优点。

它可以根据接受到的脉冲信号控制膨胀阀开度，保证适量的供液量和合适的过热度。

电子膨胀阀系统由电子膨胀阀阀体ETS、控制器EKC312、驱动器EKD316、压力
传感器AKS33和温度传感器AKS111组成。

控制器是该系统
的核心器件，类似于人体大脑，可以接受压力传感器和温度传感器的信号，通过内部计算发出脉冲信号来控制电子膨胀阀的开度，保证系统供液量和过热度。

安装电子膨胀阀时应注意电机应位于正上方，与阀体轴心垂直（±15°），以防止电机的润滑油沉积在阀底部，影响系统和阀体的性能。

在阀入口处安装100～120目的过滤网，以防
止异物进入。

焊接时，阀体部分的温度不能超过120℃，用水
冷却时，阀体内不能进水。

常见故障检修包括电子膨胀阀的阀门处于全闭状态和开机后电子膨胀阀内有噪音。

对于阀门处于全闭状态的故障，可以
进行复位操作来确保阀体处于开的状态，以调节膨胀阀的流量。

对于电子膨胀阀内有噪音的故障，可以检查是否存在异物或杂质，或者检查电子膨胀阀是否松动或损坏。

电子澎胀阀的工作原理
电子膨胀阀（Electronic Expansion Valve，EXV）是一种利用
电子控制的可调节节流装置，用于汽车空调、冷冻设备和空调系统等。

其主要工作原理如下：
1. 传感器监测：电子膨胀阀内部搭载传感器，通过感知系统中的压力、温度和流量等参数，实时监测制冷系统的工作状态。

2. 控制信号：传感器通过数据采集将监测到的参数发送给控制器（逻辑控制单元），控制器根据监测数据进行计算和分析，并生成相应的控制信号。

3. 电磁激励：控制信号经过控制器后，传送至电磁阀或驱动电机。

电磁阀或驱动电机根据控制信号的大小来调节打开或关闭，控制节流阀的开度。

4. 调节节流：当电磁阀或驱动电机开启时，节流阀会打开，从而增大节流区域，使制冷剂通过节流阀的流量增加。

反之，当电磁阀或驱动电机关闭时，节流阀会关闭，节流区域减小，从而减少制冷剂的流量。

5. 温度控制：通过调节电子膨胀阀的开度，可以控制制冷剂在蒸发器内的流量，达到控制蒸发器出口温度的目的。

通过不断的调节，可以实现精确的温度控制和稳定的制冷效果。

总结起来，电子膨胀阀通过传感器感知制冷系统的参数，并通过控制信号调节电磁阀或驱动电机的开度，从而控制节流阀的
开合程度，实现对制冷剂流量的精确控制，提高制冷系统的效能和稳定性。

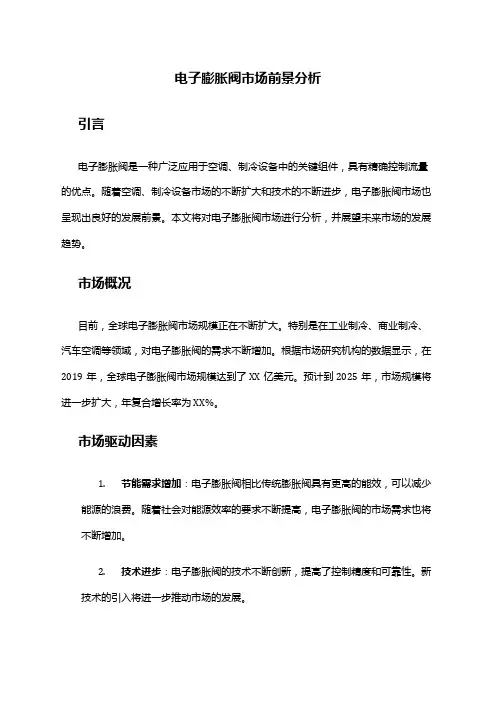

电子膨胀阀市场前景分析引言电子膨胀阀是一种广泛应用于空调、制冷设备中的关键组件，具有精确控制流量的优点。

随着空调、制冷设备市场的不断扩大和技术的不断进步，电子膨胀阀市场也呈现出良好的发展前景。

本文将对电子膨胀阀市场进行分析，并展望未来市场的发展趋势。

市场概况目前，全球电子膨胀阀市场规模正在不断扩大。

特别是在工业制冷、商业制冷、汽车空调等领域，对电子膨胀阀的需求不断增加。

根据市场研究机构的数据显示，在2019年，全球电子膨胀阀市场规模达到了XX亿美元。

预计到2025年，市场规模将进一步扩大，年复合增长率为XX%。

市场驱动因素1.节能需求增加：电子膨胀阀相比传统膨胀阀具有更高的能效，可以减少能源的浪费。

随着社会对能源效率的要求不断提高，电子膨胀阀的市场需求也将不断增加。

2.技术进步：电子膨胀阀的技术不断创新，提高了控制精度和可靠性。

新技术的引入将进一步推动市场的发展。

3.全球市场扩大：全球空调、制冷设备市场规模正在加速扩大，尤其是在新兴市场的需求增长迅猛，这为电子膨胀阀提供了广阔的市场空间。

市场挑战1.价格竞争激烈：电子膨胀阀市场的竞争日趋激烈，不同品牌和厂商之间的价格竞争非常激烈。

这对企业的盈利能力和市场份额提出了挑战。

2.技术门槛较高：电子膨胀阀的生产需要较高的技术水平和资金投入，对于一些中小型企业而言，进入市场的门槛较高，限制了市场的进一步扩大。

3.市场监管和标准化要求：随着市场的发展，相关监管和标准化要求也在逐渐提高。

企业需要符合各种标准和法规，这增加了企业的成本和压力。

市场发展趋势1.智能化技术应用：随着物联网和人工智能技术的发展，电子膨胀阀将与其他设备进行连接，并实现智能化控制。

这将提高设备的运行效率和用户体验。

2.能源节约和环保：电子膨胀阀的节能优势符合环保需求，未来市场将更加注重能源节约和环境保护。

3.新兴市场潜力巨大：随着新兴市场的经济发展，需求量将持续增长。

特别是在亚洲和拉美地区，电子膨胀阀市场将迎来更多机遇。

空调电子膨胀阀工作原理
空调电子膨胀阀是一种用于控制冷媒流量的装置，它通常安装在空调系统中的室内机或室外机内部。

电子膨胀阀的主要工作原理如下：
1. 控制信号输入：空调系统的控制器向电子膨胀阀发送控制信号，根据室内温度和设定温度差异来调节膨胀阀的工作状态。

2. 芯片解读信号：电子膨胀阀内置一个芯片，该芯片会解读控制信号，根据信号的大小和频率来确定膨胀阀的开度。

3. 驱动电机工作：根据控制信号，电子膨胀阀的驱动电机会开始工作，产生一个力矩来带动阀芯的运动。

4. 阀芯调节膨胀阀开度：驱动电机的转动会使阀芯移动，从而调节膨胀阀的开度。

开度的大小决定了冷媒流量的多少。

5. 冷媒流量调节：膨胀阀的开度变化会导致冷媒流量的调节。

当室内温度过高时，电子膨胀阀会开启更大的开度，增加冷媒流量，从而提高制冷效果。

反之，当室内温度接近设定温度时，膨胀阀会减小开度，降低冷媒流量。

通过以上工作原理，电子膨胀阀可以实现对制冷系统的精确控制，提高空调系统性能和效率，并保持室内温度在设定范围内的稳定。

电子膨胀阀的工作原理
电子膨胀阀是一种控制冷却系统中制冷剂流量的装置。

它通过通过电子信号调节膨胀阀的开度，从而控制制冷剂在蒸发器中的流量，实现对蒸发器温度和压力的调节。

电子膨胀阀主要由两部分组成：电子控制单元和膨胀阀本体。

电子控制单元通过传感器测量制冷系统中的温度和压力，并根据预设的参数判断当前的工作状态。

接着，通过调节电子膨胀阀的开度来达到所需的制冷效果。

在工作过程中，当温度或压力超过或低于设定值时，电子控制单元会发送信号给膨胀阀，膨胀阀根据信号调节其开度。

当需要增加制冷剂流量时，电子控制单元发送开度增大的信号给膨胀阀，膨胀阀逐渐打开，从而增加制冷剂的流量。

相反，当需要减小制冷剂流量时，电子控制单元发送开度减小的信号给膨胀阀，膨胀阀逐渐关闭，减少制冷剂的流量。

通过不断调节膨胀阀的开度，电子膨胀阀可以根据需要精确控制制冷剂流量，并实现对蒸发器的偏冷或偏热控制。

这样就可以满足不同工况下的制冷需求，提高制冷系统的效率和稳定性。

电子膨胀阀原理图与故障检测维修全套电子膨胀阀是按照预设程序调节蒸发器供液量，因属于电子式调节模式，故称为电子膨胀阀。

使用电子膨胀阀，可以提高制冷系统或变频压缩机的能量效率，可在10%--IO0%的范围内进行精确调节，提高系统的季节能效比。

现在越来越多的空调、冷库和制冷设备种都使用电子膨胀阀为节流元件。

电子膨胀阀的原理电子膨胀阀由线圈通过电流产生磁场并作用于阀针，驱动阀针旋转，当改变线圈的正、负电源电压和信号时，电子膨胀阀也随着开启、关闭或改变开启与关闭间隙的大小，从而达到控制系统中制冷剂的流量及制冷、热量的大小。

阀芯开启越小，制冷剂流量越小，其制冷、热量越大。

电子膨胀阀由控制器、执行器和传感器构成，通常所说的电子膨胀阀大多仅指执行器。

空调电子膨胀阀常见故障主要有1空调电子膨胀阀线圈短路或开路首先确定线圈是否牢固固定在阀体上，并用万用表测量电子膨胀阀线圈两公共端与对应两绕组的阻值，正常情况时应约为50欧，当为无穷大时为开路，当过小时为短路，此时应进行更换。

2、空调电子膨胀阀阀针卡死空调电子膨胀阀断电时电子膨胀阀应复位，通过听声音、模振动判定阀针是否有问题。

在关机状态下阀芯一般处在最大开度，此时断开线圈引线，然后开机运行，如果此时制冷剂无法通过，可以判断空调电子膨胀阀阀针卡死。

空调电子膨胀阀简单原理图，如下：控制脚分别是1公共端，2、公共端，3、B反相，4、A反相，5、B相，6,A相电子膨胀阀吸气过热度控制吸气过热度控制系统由电子膨胀阀、压力传感器、温度传感器、控制器组成，工作时，压力传感器将蒸发器出口压力、温度传感器将压缩机吸气过热度传给控制器，控制器将信号处理后，随后输出指令作用于电子膨胀主阀的步进电机，将阀开到需要的位置。

安装与焊接注意事项安装电子膨胀阀时，应以阀体及线圈的断面中心线为轴，且将线圈朝上。

在对电子膨胀阀与过滤网焊接时，需对阀体进行冷却保护，使阀主体温度不超过120o C z并目防止杂质进入阀体内。

电子膨胀阀工作原理与故障处理一、电子膨胀阀的工作原理在变频空调制冷系统中是根据微处理器电路程序、压缩机运行频率、运行电流、制冷系统运行压力值、传感器感知温度值的变化精确控制电子膨胀阀的开度大小，调整最佳制冷剂流量使空调运行最佳状态。

电子膨胀阀的公共端与2 、3、4、5、正常均为44Ω。

公共端接12V ，其余4根通往cpu 控制电路。

断电时电子膨胀阀应复位，这时可通过听到有“咯嗒”的声音，感觉是否振动来判定阀芯是否有问题。

注意！这个是拿某厂家的线圈举例，其他厂家的线色可能不一致但公共端都统一在最边缘，现场需用万用表查找公共端。

在关机状态下，阀芯一般处在最大开度，拔了线圈插头，然后开机运行如果制冷剂无法通过，可以判定阀芯卡死了。

正常情况下，开停机有“咯嗒”的响声制冷时用手摸电子膨胀阀的两端，进口处是温的，出口处是凉的。

二、电子膨胀阀的常见故障故障现象1：电子膨胀阀的阀门处于全闭状态。

分析检修：正常时，电子膨胀阀在通电前，针阀处于打开位置。

阀体出厂时阀开度是480 个脉冲，但由于转子是通过螺纹结构固定，在运输过程中可能会由于振动而使转子位置发生改变，最终使阀门处于全闭状态。

遇此故障时，上电后进行复位操作即可，以确保阀体处于开的状态，这样才能通过步进电机控制针阀开度的大小，从而调节膨胀阀的流量。

故障现象2：开机后，电子膨胀阀内有噪音。

分析检修：如果噪音过大，表明其内部器件卡滞，需整体更换加以解决。

值得一提的是，若接通电源时阀体内有“咔嗒”声，这是正常现象。

在空调通电后，电控板会给电子膨胀阀送来全开或者全闭的脉冲，这时电子膨胀阀的转子转到最大开度时，与限位装置碰撞，发出“咔嗒”摩擦音。

当空调系统内充满了冷媒，转子转动的阻力加大以及声音的传播方式有所改变时，电子膨胀阀的动作音会变得很小。

故障现象3：电子膨胀阀不动作。

分析检修：接通电源时，先听阀体内有无“咔嗒”声，如无，则检查阀体是否完全套入线圈，线圈与电路板连接是否正常，线圈供电电压是否符合要求（12V±1.2V）。

电子膨胀阀原理电子膨胀阀是一种广泛应用于制冷与空调系统的关键组件，其作用是通过电子控制来调节制冷剂的流量，从而实现对系统的温度和压力的控制。

本文将介绍电子膨胀阀的原理及其工作过程。

1. 原理介绍电子膨胀阀的工作原理基于热力学的物理性质。

当制冷剂流经膨胀阀时，由于通过阀门的截面积减小，制冷剂的流速减慢，从而导致其静压力增加。

同时，由于膨胀阀内存在流体的阻力，制冷剂的压力也会发生变化。

电子膨胀阀利用此原理通过电子控制来实现对制冷剂的流量和压力的精确调节。

2. 结构与组成电子膨胀阀主要由以下几部分组成：1) 阀体：负责导流并控制制冷剂的流量。

2) 气动阀芯：通过电子控制信号来控制阀芯的开启和关闭，从而影响制冷剂的流量。

3) 电子控制单元：接收各种传感器信号，并根据设定值对阀芯的开度进行控制。

4) 温度传感器：用于感知系统的温度，将温度信号传递给电子控制单元。

5) 压力传感器：用于感知系统的压力，将压力信号传递给电子控制单元。

3. 工作过程电子膨胀阀的工作过程可以分为以下几个步骤：1) 感知参数：电子膨胀阀通过温度传感器和压力传感器感知制冷系统的温度和压力参数。

2) 信号处理：电子控制单元接收到传感器传递的温度和压力信号后，根据设定的温度值和流量要求进行信号处理。

3) 阀芯控制：根据信号处理结果，电子控制单元通过控制气动阀芯的开度来调节制冷剂的流量。

4) 流量调节：阀芯的开度决定了流经阀门的制冷剂的流量大小，进而影响制冷系统的温度和压力。

5) 反馈控制：电子控制单元持续监测制冷系统的温度和压力，并根据实际情况对阀芯的开度进行调整，以保持系统的稳定工作状态。

4. 优势与应用电子膨胀阀相对于传统的机械膨胀阀具有以下优势：1) 精确控制：电子控制单元可以根据实际需求对膨胀阀的开度进行精确控制，从而实现对制冷剂流量和压力的精确调节。

2) 响应迅速：电子膨胀阀的响应速度快，能够迅速调节制冷系统的工作状态，提高系统的工作效率。

电子膨胀阀的原理电子膨胀阀（Electronic Expansion Valve）是一种用于调节制冷剂流量的装置，广泛应用于空调、冷冻设备等领域。

它通过精确控制制冷剂的流量，实现恒定的温度控制，提高系统的效率和稳定性。

本文将介绍电子膨胀阀的原理以及其在制冷系统中的应用。

一、电子膨胀阀的基本原理1. 液体膨胀原理电子膨胀阀的基本原理是基于液体膨胀效应。

当液体通过狭窄的通道流动时，流速增大，由于液体惯性的影响，流体压力降低。

这种现象被称为膨胀。

电子膨胀阀利用这种膨胀效应来控制制冷剂的流量。

2. 电子控制原理电子膨胀阀通过内部传感器感知制冷系统的工作参数，如温度、压力等，并将这些数据传送给控制器。

控制器根据预设的参数进行计算，确定最佳的膨胀阀开度，并通过电磁阀进行精确的调节。

二、电子膨胀阀的工作过程1. 传感器检测电子膨胀阀内置有温度和压力传感器，用于实时监测制冷系统中的工作参数。

传感器将检测到的数据传送给控制器，控制器根据这些数据进行分析和计算。

2. 控制信号输出根据传感器检测到的数据，控制器确定最佳的膨胀阀开度，并通过输出控制信号给电磁阀。

控制信号的强弱决定了膨胀阀的开度大小，从而控制制冷剂的流量。

3. 调节制冷剂流量电磁阀接收到控制信号后，根据信号的强弱控制阀芯的开度。

阀芯打开时，制冷剂可以通过阀门进入膨胀阀，当阀芯关闭时，制冷剂的流动被截断。

4. 温度控制电子膨胀阀通过精确的信号控制，调节制冷剂的流量，从而实现对制冷系统中温度的精确控制。

当温度达到设定值时，控制器会相应地调整膨胀阀的开度，使制冷剂流量减小，从而保持恒定的温度。

三、电子膨胀阀的优势1. 高精度控制电子膨胀阀通过传感器和控制器的协调工作，可以实现对制冷剂的精确控制。

相比传统机械膨胀阀，其调节精度更高，能够满足复杂的控制需求。

2. 高效节能由于电子膨胀阀能够精确控制制冷剂的流量，使制冷系统能够按需供给冷量，避免能量的浪费。

同时，它也可以根据外部条件的变化，自动调整系统的工作参数，以提高系统的效率和节能。

电子空调膨胀阀原理
电子空调膨胀阀（Electronic Expansion Valve，EEV）是一种采用电子控制的膨胀阀装置，主要用于调节空调系统中的制冷剂流量，以实现恒定的室内温度控制。

电子空调膨胀阀的工作原理如下：
1. 传感器感知：室内温度传感器检测室内温度，将温度信号传输给控制器。

2. 控制器计算：控制器根据传感器反馈的温度信号，计算出需要的制冷剂流量。

3. 驱动器操控：控制器通过驱动器向电子膨胀阀发送相应的信号，驱动器根据信号来控制电子膨胀阀的开合。

4. 膨胀阀控制：根据驱动器的信号控制，电子膨胀阀的开度会发生变化。

开度越大，制冷剂流量越大；开度越小，制冷剂流量越小。

5. 制冷剂流动：电子膨胀阀调节后，制冷剂经过膨胀阀进入蒸发器，在蒸发器中吸收室内热量，从而实现降温。

通过电子控制，电子空调膨胀阀可以快速调节制冷剂流量，实现精确的温度控制。

与传统机械式膨胀阀相比，电子空调膨胀阀具有更高的控制精度和响应速度，可以提高空调系统的能效和工作稳定性。
