高级制图员上机技能试题

河北省职业技能鉴定统一试卷高级制图员知识试卷注意事项1. 请首先按要求在试卷的标封处填写您的姓名、考号和所在单位的名称。

2. 请仔细阅读题目的要求，在规定位置填写答案或作图。

3. 不要在试卷上乱写乱画，不要在标封区填写无关内容。

一、填空题（每空1分，共22分）1、图限设置的命令行为limits。

2、图层列表框中Freeze/Thaw、Lock/Unlock分别表示图层的冻结与解冻，图层的锁定与解锁。

3、在AutoCAD画图（DRAW）工具条中，从左到右各图标所对应的命令依次是画直线、多线、多段线、多边形、圆、创建块、多行文字、图案填充。

4、在AutoCAD中对编辑对象进行修剪(trim)时，应首先选择剪切边，以回车结束此项选择后, 再选择被修剪的对象。

5、在实体特性工具条的层状态控制窗口中，分别对应控制层的开关、冻结冻结、锁定解锁、打印、对象特征五种状态。

6、在定义图块过程中，最常用的到的两个命令是 block 和 inser 。

二、单项选择题（每题1分，共20分）1、在AutoCAD中用拉伸（stretch）命令编辑图形对象时，应采用的选择方式为（ c ）（A）点选（B）窗选w （C）压窗选c （D）全选all2、在AutoCAD中画出图形“•”的命令是（ a ）（A）point （B）donut （C）hatch （D）solid3、在AutoCAD中被锁死的层上（b ）（A）不显示本层图形（B）不可修改本层图形（C）不能增画新的图形（D）以上全不能4、在AutoCAD中，如果0层是当前层，则它不可以被（c ）（A）关闭和删除（B）锁死和关闭（C）冻结和锁死（D）删除和冻结5、在AutoCAD中，对两条直线使用圆角命令，则两线必须（d ）（A）直观交于一点（B）延长后相交（C）位置可任意（D）共面6、由于一次绘出的多线被当作一个实体对待，因此对多线的编辑应该使用命令（ b ）（A）break （B）mledit （C）explode （D）trim7、以下有关AutoCAD中快速文字命令“qtext”的叙述错误的是（a ）（A）执行一种快速算法生成文字（B）本命令只有开/关两个选项（C）快速文字就是不显示文字（D）本命令可提高图形生成速度8、在AutoCAD中尺寸比例因子（measurement scale）为1时，某尺寸标注的尺寸数字是100，改尺寸比例因子为2后，尺寸数字100变为（a ）（A）不改变（B）200 （C）50 （D）其它9、以下有关AutoCAD中“捕捉模式”(SNAP)和“栅格模式”（GRID）的叙述正确的是（ b ）（A）栅格的纵横间距必须相等（B）SNAP的纵横间距必须相等（C）只有显示栅格式打开SNAP才能捕捉到栅格点。

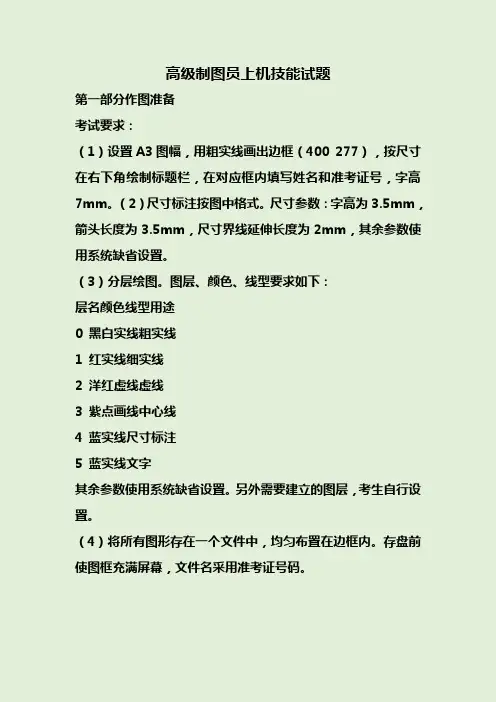

高级制图员上机技能试题
第一部分作图准备
考试要求：
（1）设置A3图幅，用粗实线画出边框（400 277），按尺寸在右下角绘制标题栏，在对应框内填写姓名和准考证号，字高7mm。

（2）尺寸标注按图中格式。

尺寸参数：字高为3.5mm，箭头长度为3.5mm，尺寸界线延伸长度为2mm，其余参数使用系统缺省设置。

（3）分层绘图。

图层、颜色、线型要求如下：
层名颜色线型用途
0 黑白实线粗实线
1 红实线细实线
2 洋红虚线虚线
3 紫点画线中心线
4 蓝实线尺寸标注
5 蓝实线文字
其余参数使用系统缺省设置。

另外需要建立的图层，考生自行设置。

（4）将所有图形存在一个文件中，均匀布置在边框内。

存盘前使图框充满屏幕，文件名采用准考证号码。

第三部分零件图
第四部分装配图
根据给定的零件图，按照1:1绘制装配图，并标明零件序号。

高级制图员考试试题一、单项选择题（每题2分，共20分）1. 在AutoCAD中，以下哪个命令用于绘制直线？A. LINEB. CIRCLEC. ARCD. SPLINE2. GIS（地理信息系统）的核心功能不包括以下哪项？A. 数据采集B. 数据分析C. 数据存储D. 数据娱乐3. 下列哪个软件不是专业的地图制作软件？A. ArcGISB. QGISC. Adobe PhotoshopD. MapInfo4. 在地图学中，比例尺的正确表述是地图上的距离与实际地理空间距离的比率，这个比率应该是：A. 任意的B. 固定的C. 可变的D. 不相关的5. 以下哪个不是地图投影的目的？A. 保持面积的真实性B. 保持形状的真实性C. 保持距离的真实性D. 增加地图的装饰性6. 在地图上表示等高线时，相邻等高线之间的高度差被称为：A. 等高距B. 坡度C. 地形D. 起伏度7. 在地图制图过程中，以下哪个步骤是不必要的？A. 数据预处理B. 地图设计C. 地图绘制D. 数据销毁8. 地图上的方向通常以哪个方向作为基准？A. 北B. 南C. 东D. 西9. 在地图制图中，哪种颜色通常用来表示水体？A. 蓝色B. 绿色C. 红色D. 黄色10. 下列哪种方法不适用于地图上的数据可视化？A. 点状符号B. 线状符号C. 面状符号D. 文字描述二、多项选择题（每题3分，共15分）11. 在GIS中，空间数据的表达方式包括哪些？A. 矢量数据B. 栅格数据C. 表格数据D. 文本数据12. 以下哪些因素会影响地图的精度？A. 制图比例尺B. 数据来源C. 制图者的技术水平D. 地图的尺寸13. 在地图上表示地理信息时，可以使用哪些方法？A. 符号B. 文字注记C. 颜色D. 图例14. 以下哪些是地图投影可能产生的误差？A. 面积误差B. 形状误差C. 方向误差D. 距离误差15. 在地图制图中，以下哪些属于地图的构成要素？A. 比例尺B. 图例C. 标题D. 装饰性图案三、判断题（每题1分，共10分）16. 所有地图投影都会产生一定的误差。

计算机辅助设计绘图员技能鉴定试题（机械类）
班级: 姓名: 准考证号:
考试说明：
1．本试卷共4题；
2．考生在考评员指定的硬盘下建立一个以自己准考证号码后2位和姓名命名的考生文件夹；
3. 考生在考评员指定的目录，查找“绘图员考试资源A”文件，并复制到考生已建立的考生文件夹中；
4．然后依次打开相应的4个图形文件，按题目要求在其上作图，完成后仍然以原来图形文件名保存作图结果，确保文件保存在考生已建立的文件夹中，否则不得分
．．．．．；
5．考试时间为120分钟。

一、打开图形文件A1.dwg，在其中画出下列二维等轴测图。

绘图时不考虑图线宽度，完成后仍以原文件名保存(15分)。

（注：可不标注尺寸）
二、打开图形文件A2.dwg，在其中画出下列三维实体图，不标注尺寸。

作图结果以原文件名保存（20分）。

三、根据立体已知的2个投影作出第3个投影（15分）。

绘图前先打开图形文件A3.dwg,该图已作了必要的设置，可直接在其上作图，作图结果以原文件名保存。

四、画零件图（附图1）。

（50分）
具体要求：
1.画2个视图。

绘图前先打开图形文件A4.dwg，该图已作了必要的设置，可直接在其上作图；
2.按国家标准有关规定，设置机械制图尺寸标注样式（样式名为“M_cad”）；
3.标注主视图及左视图的尺寸与表面粗糙度代号（表面粗糙度代号要使用带属性的块的方法标注，块名Block Name为“RA”，属性标签Tag 为“RA”，提示Prompt为“RA”）；
4.作图结果以原文件名保存。

附图1。
