AUTOCAD模拟习题集及答案说明：1.题前注明“（单）”为单选题，只能选一个正确答案；2.题前注明“（多）”为多选题，选两个以上的答案；3.题前注明“（判）”为判断题；4.题前注明“（）”内有“*”样的表示此题较难。
第一篇机械制图基本知识1.（判）绘图图纸幅面应优选国家标准推荐的幅面，其中A3幅面大小是A4的短边两倍增加后得出的。
答案：是2．（判）图纸图框都必须留有装订边。
答案：非3.（单）图样中比例1∶2代表_________。
(A) 图样中图形与实物相应要素的线性尺寸之比为1∶2(B) 图样中实物相应要素的线性尺寸与图形之比为1∶2(C) 看技术要求中如何规定的(D) 以上都不对答案：A4.（单）图样中书写汉字的字体应为________。
(A)行书(B)楷体(C)仿宋体 (D)长仿宋体答案：D5．（判）图纸中字体的号数即字体的字高，常用有7、5、3.5、2.5。
答案：是6．（判）机械制图中图线分为粗、细两种，它们的比例为2∶1。
答案：是7.（多）以下关于线宽、线型使用描述正确的是_______。
(A) 轮廓线用粗连续线 (B) 中心线用细点划线(C) 尺寸线用细连续线 (D) 不可见轮廓线用细虚线答案：ABCD8.（单）一个完整的尺寸标注包括_______。
(A)尺寸界线、尺寸线、箭头(B)尺寸界线、尺寸线、尺寸数字、箭头(C)尺寸界线、尺寸数字、箭头(D)尺寸界线、尺寸线、尺寸数字答案：D9．（判）机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。
10．（判）图样中的尺寸，以毫米(mm)为单位时，不必标注计量单位的代号或名称。
答案：是11.（单）图样中所注的尺寸，为_______尺寸，否则应另加说明。
(A)该图样所示机件的毛坯(B)该图样所示机件的工序(C)该图样所示机件的中间(D) 该图样所示机件的最后完工答案：D12．（判）机件的每一尺寸，一般只标注一次，必要时也可标注两次。
第1单元图形的绘制与编辑1.1 第1题解答绘图要点掌握正多边形命令，使用正多边形命令绘制正三角形，通过捕捉中点绘制另外两个三角形，通过复制、阵列、修剪命令快速绘图。
绘图步骤1．单击“绘图”工具栏中的“正多边形”按钮，输入3（表示绘制正三角形），单击任意一点作为正多边形的中心点。
输入I（使用外接圆方式），设置外接圆的半径为50。
2．在已绘制的正三角形内绘制一个顶点为正三角形三边中点的三角形。
单击“绘图”工具栏中的“多段线”按钮，分别捕捉正三角形三边中点，结果如图1-1所示。
3．用步骤2中的方法绘制第三个三角形，其顶点为第二个三角形的三边中点，结果如图1-2所示。
4．绘制大三角形的三条中线，单击“绘图”工具栏中的“直线”按钮，捕捉大三角形的顶点为端点，捕捉对边中点为终点，用同样的方法绘制另外两条中线。
5．单击“修改”工具栏中的“复制”按钮，选择已绘制的图形，设置大三角形任意一角点为基点，设置位移的第二点为对边中点，结果如图1-3所示。
图1-1 绘制第二个三角形图1-2 绘制第三个三角形图1-3 复制图形6．单击“修改”工具栏中的“阵列”按钮，弹出“阵列”对话框，选择“环形阵列”单选钮，单击“选择阵列对象”按钮，选择步骤5中复制的图形。
单击“拾取中心点”按钮，捕捉大三角形三条中线的交点为中心点。
在“项目总数”文本框中输入3，最后单击“确定”按钮，结果如图1-4所示。
7．单击“绘图”工具栏中的“圆”按钮，捕捉中间大三角形中线交点为圆心，捕捉点a为半径，结果如图1-5所示。
8．单击“修改”工具栏中的“修剪”按钮，选择圆作为修剪边，按Enter键，参考2 计算机辅助设计（Auto CAD平台）Auto CAD 2002/2004试题解答图1-6所示修剪图形，并删除多余的中线。
a图1-4 阵列图形图1-5 绘制圆图1-6 修剪图形删除中线1.2 第2题解答绘图要点使用正多边形以及偏移命令绘制基础图形，利用复制、修剪和图案填充命令编辑图形，在绘图中还要掌握使用改变图层的方法调整图形线宽。
AutoCAD理论测试题及答案一：填空题1．一个完整的尺寸包括：尺寸界线、尺寸线、尺寸文字、箭头四部分组成2．在编辑工具中，阵列工具分为：矩形阵列和环形阵列3．在AutoCAD可进行多文档工作环境，可利用Ctrl+Tab、Ctrl+F6快捷键来切换文档4．在机械制图中，中国标准图纸的规格有：A0、A1、A2、A3、A4、5．在AutoCAD中文本的创建方式分为单行文本和多行文本6．在文本的字符代码输入中，表示“+”的代码是%%P7、 LIST_显示与所选对象有关的所有信息。
8、 PLINE 命令可以绘制有宽度的线。
9、使用__BROWSER_____命令可以从AUTOCAD中启动WEB浏览器。
10、利用几何计算器进行计算使用的命令___CAL___。
11、当进入了AUTOCAD环境中（即AUTOCAD的图形编辑器）时，缺省时所建立的坐标系统为___世界坐标系__。
二：选择题1．绘图窗口与文本窗口的转换是通过(B)功能键来实现的6A、F1B、F2C、F6D、F72．在下列绘图工具中，(B)工具可以用来绘制变宽度的线A、lineB、PlineC、XlineD、Ray3．下列表示Ø120的字符代码是：(C)A、%%u20B、%%o120C、%%c120D、%%d1204．下列编辑工具中，不能实现“改变位置”的功能的是(B)A、移动B、比例C、旋转D、阵列5．在CAD中部分命令都有起缩写，即为其热键，下列命令中热键为B的是(A) A、Block(写块) B、Bhatch（填充） C、Break(打断) D、Box （长方体）6．当尺寸变量DIMASSOC=(B)时，为非尺寸关联A 0B 1C 2D 37、将绘制的图形保存为样板文件的文件名为(C)A *.dwgB *.dxfC *.dwtD *.dwf8、下列命令操作中，不能插入图块的是(C)A divideB measureC arrayD insert9、在修改编辑时，只以采用交叉多边形窗口选取的编辑命令是(D)A 拉长B 延伸C 比例D 拉伸10、AutoCAD的英文全称是 ()A.Automatic Computer Aided DesignB.Autodesk Computer Aided DesignC.CAD2000D.CAD2002如果在“选项”对话框，“打开与保存”选项卡上启动了“自动保存”，以下说法错误的是？A．系统将以指定的时间间隔保存图形B．系统为自动保存的文件指定临时文件名，默认的扩展名为.sv$C．系统创建的临时文件在图形正常关闭时不会自动删除D．使用扩展各.dwg代替备份文件的扩展名后，不可以AutoCAD打开备份文件32拉长命令可以修改圆弧的包含角和一些对象的长度，但不包括下列哪个对象？A．直线、圆弧B．封闭多段线C．开放样条曲线D．椭圆弧33．模型空间中，您已经标上了一个线性标注，如上图所示，尺寸界线的起点偏移量以及尺寸界线的超出尺寸线部分都显示为正确大小，但标注文字的高度太小而不可读，您怎么纠正该何题？A．使用DIMSTYLE对话框将DIMSCALE设置为0B． STYLE（文字样式）对话框将文字样式高度设置为0C． DIMSTYLE对话框将标注文字高度设置为0D．在DIMSTYLE对话框的调整选项卡中选择“按布局缩放标注”D）是AutoCAD自动建立的三．判断题1．构造线在绘图中既可以用作辅助线，又可以用作绘图线。

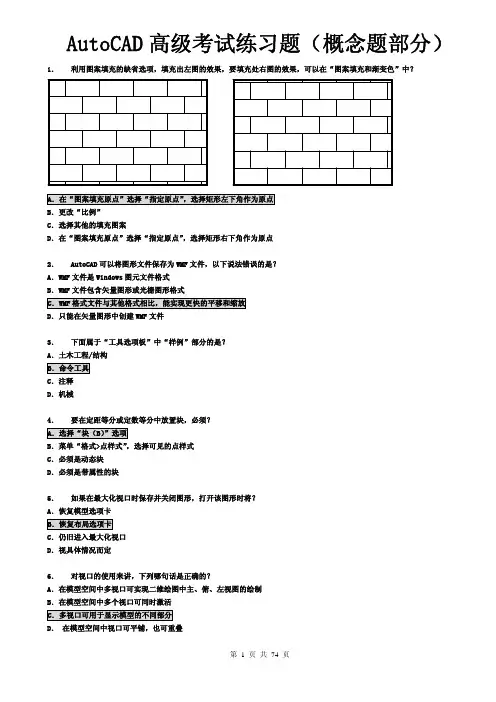

AutoCAD高级考试练习题（概念题部分） 1．利用图案填充的缺省选项，填充出左图的效果，要填充处右图的效果，可以在“图案填充和渐变色”中？A．在“图案填充原点”选择“指定原点”，选择矩形左下角作为原点B．更改“比例”C．选择其他的填充图案D．在“图案填充原点”选择“指定原点”，选择矩形右下角作为原点2．AutoCAD可以将图形文件保存为WMF文件，以下说法错误的是？A．WMF文件是Windows图元文件格式B．WMF文件包含矢量图形或光栅图形格式C．WMF格式文件与其他格式相比，能实现更快的平移和缩放D．只能在矢量图形中创建WMF文件3．下面属于“工具选项板”中“样例”部分的是？A．土木工程/结构B．命令工具C．注释D．机械4．要在定距等分或定数等分中放置块，必须？A．选择“块（B）”选项B．菜单“格式>点样式”，选择可见的点样式C．必须是动态块D．必须是带属性的块5．如果在最大化视口时保存并关闭图形，打开该图形时将？A．恢复模型选项卡B．恢复布局选项卡C．仍旧进入最大化视口D．视具体情况而定6．对视口的使用来讲，下列哪句话是正确的？A．在模型空间中多视口可实现二维绘图中主、俯、左视图的绘制B．在模型空间中多个视口可同时激活C．多视口可用于显示模型的不同部分D． 在模型空间中视口可平铺，也可重叠7．使用“发布选项”对话框，可以控制发布的DWF文件中可以包含的数据信息，这些信息不包括？A．图层信息B．块信息C．块样板文件D．外部参照信息8．一次向多个文件附加数字签名？A．可以使用系统提供的“附加数字签名”应用程序B．可以使用“选项”对话框C．可以使用“安全选项”对话框D．不能一次向多个文件附加数字签名9．“创建传递”对话框“文件树”选项卡将要传递的图形按一定类别列出，下列哪个选项不是该选项卡列出的类别？ A．图纸图形B．图纸集文件C．当前图形D．外部参照图形10．使用块属性管理器重新定义一个包含字段的属性，对于已经插入的块实例该字段的哪个特性不会被修改？A．颜色B．文字样式C．值D．高度11．对圆弧进行合并时，合并的顺序是？A．沿逆时针B．沿顺时针C．从弧长短的向长的连接D．没有规律12．使用“标注批处理检查器对图形进行标准检查，标注文件来自A．图形关联的标准文件B．用户添加的标准文件C．系统提供的存放于Sample文件夹中的标准文件MKMStd．dwsD．A和B13．在实体造型中，拉伸建立实体（extrude）是选择曲线拉伸，所选曲线是？A．封闭的二维平面对象，且不可为块、自交多义线B．封闭的二维平面对象，可为块、自交多义线C．开放的二维平面对象，且不可为块、自交多义线D．封闭的二维平面对象，且不可为块，可自交14．关于三维DWF发布，正确的说法是？A．支持OLE对象和插入的图像B．支持超链接C．文字字体转换为ArialD．字体支持文字格式15．在AutoCAD中给一个对象指定颜色特性可以使用以下多种调色板，除了？A．灰度颜色B．索引颜色C．真彩色D．配色系统16．图纸集管理器的“视图列表”提供了两种查看图纸视图的方式，它们是？A．按顺序查看和按图纸查看B．按时间查看和按类别查看C．按顺序查看和按图纸查看D．按图纸查看和按类别查看17．要获得图案填充区域的信息，下面方法不能实现的是？A．用“特性”查询B．通过菜单“工具>查询>面域/质量特性”C．通过菜单“工具>查询>列表显示”D．通过菜单“工具>查询>面积”18．在绘制直线时，第一点坐标为100，80，第二点坐标为@30<45，绘制的直线长度为？A．30B．45C．100D．8019．如果有一个名为FLOOR1的外部参照，它包含一个名为WALL的图层，在用什么选项绑定后，依赖外部参照的图层FLOOR1|WALL 将变为内部定义的图层WALL？A．融入B．插入C．绑定D．嵌入20．在默认设置的图案填充时，“添加：拾取点”方式是创建边界灵活方便的方法，关于该方式说法错误的是？A．该方式自动搜索绕给定点最小的封闭边界，该边界必须封闭B．该方式自动搜索绕给定点最小的封闭边界，该边界可以封闭C．该方式创建的边界中不能存在孤岛D．该方式可以直接选择对象作为边界21．以下哪个命令用于在当前打开的图形文件中查找并更正错误？A．RecoverB．AuditC．RepairD．Drawingrecovery22．如何打开“块编写选项板”窗口？A．“工具”菜单→“块编写选项板”B．从块编辑器中打开C．命令行输入：BAUTHORPALETTE23．“工具选项板”窗口可以固定在应用程序窗口的左边或右边，按住什么键可以防止“工具选项板”窗口在移动时固定？ A．CTRLB．SHIFTC．ALTD．CTRL+ALT24．在AutoCAD中，自动存盘时间间隔，存储在哪个系统变量？A．SAVEFILEPATHB．SAVEFILEC．SAVETIMED．ISAVEBAK25．如图所示作图，图中L为多少？A．67．08B．134．16C．75．00D．不确定26．选择尺寸进入夹点编辑，在右键快捷菜单中，无法完成的是？A．翻转箭头B．设置精度C．选择标注样式、控制文字的位置D．修改尺寸文本27．控制是否显示图像边界的命令是？A．IMAGEADJUSTB．IMAGECLIPC．IMAGED．IMAGEFRAME28．如图所示作图，图中三角形第三边边长为多少？A．35．01B．33．94C．40．83D．33．0229．图形中的一些对象关联了拉伸动作，同时还希望所有对象围绕同一基点旋转，怎样添加参数和动作？A．应当在添加其他所有参数和动作之后添加旋转动作B．应当在添加其他所有参数之后添加旋转动作和其他动作C．应当在添加旋转动作之后添加其他所有参数D．应当在添加其他所有参数之后添加其他动作30．将许可证传输到另一台计算机时，可以使用的许可证传输选项包括？A．传输文件和传输密码B．传输文件和传输代码C．传输邮件和传输密码31．在标准检查报告中，下面哪项内容能被列出来？A．用于检查的插入模块B．每个图形文件中发现的问题C．每个图形文件中被忽略的问题D．以上皆可在检查报告中被列出来32．在模型空间创建直径为20的圆，视口比例为1：2，那么，DIMLFAC为2，在图纸空间进行的非关联标注直径值为？ A．20B．10C．40D．8033．选择多行文字对象右键，出现的快捷菜单和选择圆对象右键快捷菜单相比，明显多了一项是？A．重复多行文字B．特性C．快速选择D．编辑多行文字34．在“图纸集特性”对话框中不可以设置图纸集的哪项特性A．页面设置替代文件B．用于创建图纸的样板文件C．图纸集数据文件所在的位置D．新创建图纸的保存位置35．拾取框的大小在“工具/选项”中的哪个对话框中修改？A．“显示”对话框B．“选择”对话框C．“草图”对话框D．“配置”对话框36．AutoCA D系统设定，命令按钮和弹出式命令中的小图像和大图像的象素大小为？A．小图像为16×16象素，大图像为32×32象素B．小图像为32×32象素，大图像为64×64象素C．小图像为12×12象素，大图像为24×24象素D．小图像为24×24象素，大图像为48×48象素37．关于视口比例以下说法错误的是？A．在布局工作时，布局视口中视图的比例因子代表显示在视口中的模型的实际尺寸域布局尺寸的比率B．图纸空间单位除以模型空间即可以得到视口比例C．比例图形其视口比例为1：4D．如果视口比例从1：1变为1：4，那么视口中的视图变大38．使用eattext命令对属性进行提取，以下说法正确的是？A．可以从当前图形中的所有块中提取块属性信息B．可以选择当前图形中的块实例进行提取C．可以对图纸集进行块属性提取39．圆弧的弦长为100，包角135度，则其弧长为？A．127．52B．340．04C．212．53D．54．1240．在“图层特性管理器”对话框中，在树状图中左键选中一图层组过滤器，在列表视图中右键选择一图层，在快捷菜单中选择“删除”，那么该图层？A．从该过滤器中删除B．从图形文件中删除C．从其他过滤器中删除D．以上皆不正确41．使用公制样板文件创建的文件，在“文字样式”中将“高度”设为0，在该样式下用单行文字工具输入文字，将会？ A．在命令行中提示给定文字高度，使用的默认字体高度为0B．在命令行中提示给定文字高度，使用的默认字体高度为2．5C．直接书写文字，不需要给定任何参数D．无法输入文字42．三维DWF发布功能的访问仅限于？A．命令行B．下拉菜单C．按钮图标D．快捷菜单43．下面哪种文件格式不能使用EXPORT命令输出A．*．BMPB．*．SATC．*．WMFD．*．DXF44．选择对象，右键，从快捷菜单中是否可以调用最近使用过的一些命令？A．不可以，在夹点编辑状态下的快捷菜单中无“最近的输入>…”B．不可以，必须在某个夹点上再次点击，然后在快捷菜单中才可以看到C．可以D．不可以，快捷菜单中的“最近的输入>…”为灰色45．如果一个许可证处于“中断”状态，那么？A．必须通过运行产品来重新激活许可证B．该许可证无法输出，可用于运行产品C．该许可证可以输出，不可用于运行产品D．以上说法均不正确46．从工具选项板中的“机械”页面中拖动图形时，如果将它们拖动到当前图形中，那么被拖动的图形将作为什么被插入？ A．外部参照B．光栅图像D．块47．对于颜色相关打印样式表，打印样式表文件的扩展名为？A．ctbB．stbC．cfgD．scr48．关于标准检查的插入模块，以下哪个说法错误？A．系统缺省情况下，提供的插入模块包括：标注样式、图层、文字样式、线型 B．插入模块由系统确定，现在以及将来都不可以扩展C．将来可以使用第三方应用程序对插入模块进行扩展D．可以使用插入模块前面的复选框设定是否选用49．以下关于图纸集归档说法错的是？A．图纸集归档是将当前图纸集关联的文件进行打包B．打包不能添加图纸集之外的其他文件C．可以使用archive命令打开“存档图纸集”对话框D．可以使用“修改归档设置”对话框，来修改归档位置50．保存和共享工具选项板时？A．工具选项板组中“动态块”部分内容是不可以移到“样例”部分的B．如果工具选项板文件设置了只读属性，工具选项板下方将显示锁定图标 C．可以在AutoCAD 2005中使用在AutoCAD 2008中创建的工具选项板D．工具选项板文件的默认路径不能改变51．如图所示的直线和两段圆弧，它们是否能够合并（JOIN）？A．直线和圆弧都不能合并B．直线和圆弧都能合并C．直线能合并，圆弧不能合并D．直线不能合并，圆弧能合并52．在图形中使用动态块不正确的说法是？A．如果分解或按非统一缩放某个动态块参照，它就会丢失其动态特性B．动态块可以具有自定义夹点和自定义特性C．用户可以使用系统变量来修改自定义夹点的显示颜色D．在图形中操作某个动态块后，不可以重置该块A．标识码可用于在计算机之间传输产品许可证B．计算机标识码存储在传输文件或传输代码中C．对计算机所做的任何更改如果影响到计算机标识码，则会破坏许可证并使之无效D．由计算机本身的操作系统分配给计算机的唯一计算机标识符54．要通过左图阵列处右图，阵列的行数、列数，以及行距、列距各是多少？A．2，2，30，60B．2，3，30，30C．2，2，60，60D．2，2，30，6055．eattext命令中，使用样板文件提取属性，如果提取的属性是数值型数据，则格式代码的第一字符为A．NB．SC．CD．M56．如果在“选项”对话框，“打开与保存”选项卡上启动了“自动保存”，以下说法错误的是？A．系统将以指定的时间间隔保存图形B．系统为自动保存的文件指定临时文件名，默认的扩展名为．sv$C．系统创建的临时文件在图形正常关闭时不会自动删除D．使用扩展名．dwg代替备份文件的扩展名后，可以使用AutoCAD打开备份文件57．如果启动以下哪个命令视口最大化将被取消？A．LINEB．ZOOMC．PLOTD．VIEW58．对于从工具选项板拖放块，以下说法错误的是？A．从工具选项板拖放的块，放置后可以旋转或缩放以适应需要B．可以用鼠标右键从工具选项板中拖放块C．可以为块设置辅助比例来替代使用块时的常规比例设置D．将块从工具选项板拖动到图形中时，可以根据块中定义的单位比率和当前图形中定义的单位比率自动对块进行缩放59．对视口创建来说，以下哪个选项不正确？A．如果希望取消对布局视口边界的显示，应该关闭视口的图层，而不是冻结该图层B．将在图纸空间中绘制的对象转换为布局视口，可以创建具有非矩形边界的新视口D．不能和编辑其他对象一样使用夹点编辑顶点来更改布局视口的形状或大小60．图层过滤器一共有几种？A．1B．2C．3D．无数种61．选择尺寸进入夹点编辑，无法完成的是？A．修改尺寸界线的位置B．修改尺寸文本的位置C．修改尺寸标注的类型D．删除尺寸62．为维护图形文件的一致性，可以创建CAD标准文件以定义常用属性，这些属性不包括以下哪项？A．图层设置B．标注样式和文字样式C．线型D．表格样式63．程序或系统出现故障后，“图形修复管理器”将在下次启动 AutoCAD 时打开。

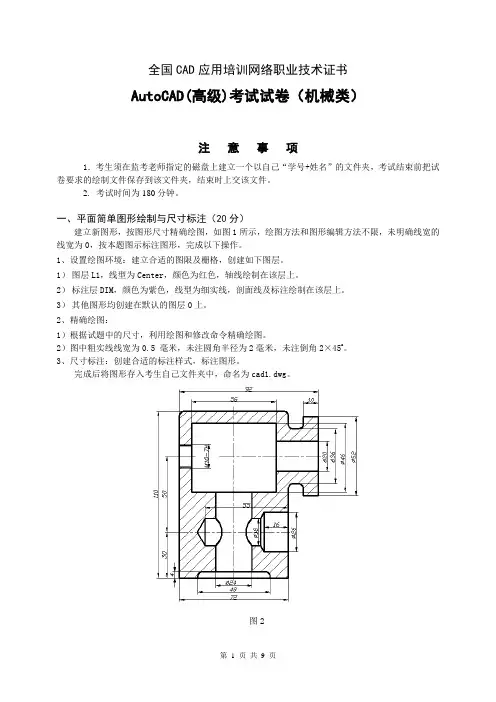

全国CAD应用培训网络职业技术证书AutoCAD(高级)考试试卷（机械类）注意事项1．考生须在监考老师指定的磁盘上建立一个以自己“学号+姓名”的文件夹，考试结束前把试卷要求的绘制文件保存到该文件夹，结束时上交该文件。
2. 考试时间为180分钟。
一、平面简单图形绘制与尺寸标注（20分）建立新图形，按图形尺寸精确绘图，如图1所示，绘图方法和图形编辑方法不限，未明确线宽的线宽为0，按本题图示标注图形，完成以下操作。
1、设置绘图环境：建立合适的图限及栅格，创建如下图层。
1）图层L1，线型为Center，颜色为红色，轴线绘制在该层上。
2）标注层DIM，颜色为紫色，线型为细实线，剖面线及标注绘制在该层上。
3）其他图形均创建在默认的图层0上。
2、精确绘图：1）根据试题中的尺寸，利用绘图和修改命令精确绘图。
2）图中粗实线线宽为0.5 毫米，未注圆角半径为2毫米，未注倒角2×45o。
3、尺寸标注：创建合适的标注样式，标注图形。
完成后将图形存入考生自己文件夹中，命名为cad1.dwg。
图2二、三维绘图和尺寸标注（25分）根据所给图样(如图2)绘制三维图，要求完成以下操作。
1、设置绘图环境：建立合适的图限，创建“标注”图层，将其颜色设置为蓝色，线形为细实线，标注应绘制在该层上。
2、绘制图形：根据试题标注的尺寸精确绘图，绘制方法和图形的编辑方法不限。
3、尺寸标注：创建合适的标注样式，在“标注”图层标注图形。
完成后将图形存入考生自己文件夹中，命名为cad2.dwg。
图2三、机械制图绘制（55分）1、设置绘图环境，创建如下图层等：1）图层L1，线型为Center2，颜色为红色，轴线绘制在该层上。
2）图层L2, 线型为细实线，颜色设置为蓝色，螺纹线及标注绘制在该层上。
3）其他图形均创建在默认的图层0上。
4）绘制图框及标题栏，图框按A3幅面绘制，标题栏样式如图3。
2、精确绘图：1）根据试题标注的尺寸精确绘图，绘图方法和图形编辑方法不限。
Auto CAD高级试题及答案Auto CAD高级试题(含电脑,CAD,机械知识)来源：网络作者：发布时间：2007-04-21一是非题，判断题1．AutoCAD的图标菜单栏可以定制，可以删除，也可以增加。
（对）2．AutoCAD是美国Autodesk公司的计算机制图软件。
（对）3．在CAD中，可采用鼠标二中键滚轮代替图标菜单中的缩放和旋转操作。
（对）4．所有的命令都可以采用键盘输入（即快捷方式）以提高绘图制度，快捷方式的字母可由用户自己来定义。
（对）5．正交线指的是水平线和竖直线。
（错）6．正交线指的是在正交方式下绘制的直线。
（对）7．使用编辑图形命令时（如移动、阵列等）可以先点命令，再选图形，也可首先选图形，再点命令。
（对）8．使用外部块命令时，当外部块图形改变时，引用部会也会随之改变。
（错）9．创建图案填充时，当选区取比例1，表明构成图案填充的直线间距为1。
（错）10．CAD设计与常规设计方法相比，有利于产品的标准化、分列化、通用化。
（对）11．机械制图中，GB/T为推荐性国家标准的代号，一般可简称为“国标”（错）12．国家标准中。
A4图纸的幅面尺寸为210X297，A3的图纸的幅面尺寸为295X420（对）13．在标准制图中，每张图纸都应该画出标题栏，标题栏的位置应位于图样的右下角（对）14．在机械制图中，2：1的比例成为放大的比例，如实物的尺寸为10，那么图中图形应画5（错）15．在机械制图中，投影采用的是正投影法，即投射线与投影面相垂直的平行投影法。
（对）16．平面四边形与投影面倾斜时，其投影变小，投影的形状有可能会变成三角形（错）17．在三面投影体系中，主视图，俯视图，左视图之间保持长对正，高平齐，宽相等的原则（对）18．一个平面图形在三面投影体系中的投影有可能是一个点、一条直线或一个平面（错）19．任何复杂的物体，仔细分析起来，都可看成是由若干个基本几何体组合而成的（对）20．为了将尺寸标注的完整，在组合体的视图上，一般需要标注定形尺寸、定位尺寸、总体尺寸等尺寸。

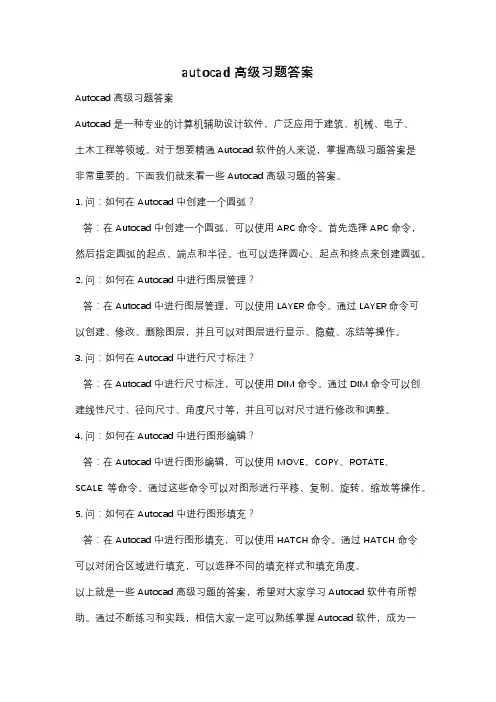

autocad高级习题答案Autocad高级习题答案Autocad是一种专业的计算机辅助设计软件，广泛应用于建筑、机械、电子、土木工程等领域。
对于想要精通Autocad软件的人来说，掌握高级习题答案是非常重要的。
下面我们就来看一些Autocad高级习题的答案。
1. 问：如何在Autocad中创建一个圆弧？答：在Autocad中创建一个圆弧，可以使用ARC命令。
首先选择ARC命令，然后指定圆弧的起点、端点和半径。
也可以选择圆心、起点和终点来创建圆弧。
2. 问：如何在Autocad中进行图层管理？答：在Autocad中进行图层管理，可以使用LAYER命令。
通过LAYER命令可以创建、修改、删除图层，并且可以对图层进行显示、隐藏、冻结等操作。
3. 问：如何在Autocad中进行尺寸标注？答：在Autocad中进行尺寸标注，可以使用DIM命令。
通过DIM命令可以创建线性尺寸、径向尺寸、角度尺寸等，并且可以对尺寸进行修改和调整。
4. 问：如何在Autocad中进行图形编辑？答：在Autocad中进行图形编辑，可以使用MOVE、COPY、ROTATE、SCALE等命令。
通过这些命令可以对图形进行平移、复制、旋转、缩放等操作。
5. 问：如何在Autocad中进行图形填充？答：在Autocad中进行图形填充，可以使用HATCH命令。
通过HATCH命令可以对闭合区域进行填充，可以选择不同的填充样式和填充角度。
以上就是一些Autocad高级习题的答案，希望对大家学习Autocad软件有所帮助。
通过不断练习和实践，相信大家一定可以熟练掌握Autocad软件，成为一名优秀的设计师或工程师。
2020年机械制图AUTOCAD考试选择题库388题【含答案】一、选择题1．绘制多段线的命令是( )。
BA)LINEB)PLINEC)XLINED)MLINEAUTOCAD的层不可以改名的是( )。
CA)1图层B)第二图层C)0层D)任意层UCS是AUTOCAD中的( )。
BA)世界坐标B)用户自定义坐标C)视图坐标D)父系坐标2．A)必须指定旋转角度B)必须指定旋转基点C)必须使用参考方式D)可以在三维空间旋转对象3．A)0 保持文字方向B)1 保持文字方向C)0 镜像显示文字D)2 用户自定义4．A)“选项”对话框B)“设计中心”对话框C)“特性”对话框D)“工具选项板”对话框5．一.单选题AutoCAD中不可以设置“自动隐藏”特性的对话框是( )。
答案：A6．在AutoCAD系统中，每一个图形实体都有( )图形属性。
CA)层，线型B)层，颜色C)层，颜色，线型D)层，字型，颜色AutoCAD系统中，文本和图形窗口切换的功能键为( )。
AA)F2B)F6C)F9D)F87．在AutoCAD系统中，如用户坐标系在世界坐标系中的坐标为(10，10，10)，那么用户坐标系中的点(-5，10，5)在世界坐标系中的坐标应为( )。
CA)(-5，10，5)B)(15，29，15)C)(5，20，15)D)(15，0，5)8．用矩形命令画成一个矩形，它包含( )图元。
AA)一个B)二个C)不确定D)四个9．拉长命令“lengrhen”修改开放曲线的长度时有很多选项，不包含( )。
BA)增量B)封闭C)百分数D)动态10．应用倒角命令“chamfer”进行倒角操作时：( )。
CA)不能对多段线对象进行倒角B)可以对样条曲线对象进行倒角C)不能对文字对象进行倒角D)不能对三维实体对象进行倒角11．批处理打印实用程序建立要打印的AutoCAD图形的列表，可将其保存在批处理打印列表文件中，其扩展名是( )。
答案：A12．倒圆角的命令是( )。

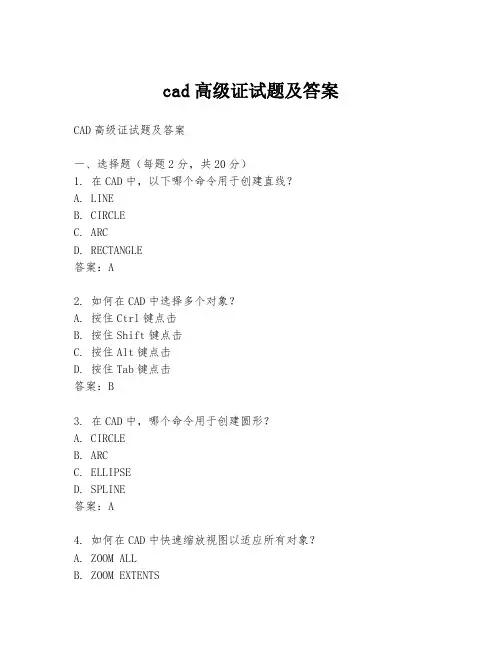

建筑cad高级工试题及答案一、选择题（每题2分，共20分）1. 在AutoCAD中，以下哪个命令用于绘制圆弧？A. LINEB. CIRCLEC. ARCD. ELLIPSE答案：C2. 如何快速选择AutoCAD绘图区域内的所有对象？A. 使用鼠标右键B. 按Ctrl+AC. 使用鼠标左键D. 按Ctrl+C答案：B3. 在AutoCAD中，哪个命令用于创建块定义？A. BLOCKB. INSERTC. WBLOCKD. MINSERT答案：A4. 以下哪个选项不是图层属性？A. 颜色B. 线型C. 线宽D. 块5. 在AutoCAD中，如何快速切换当前图层？A. 使用鼠标滚轮B. 使用快捷键LAC. 按F7键D. 按F8键答案：B6. 以下哪个命令用于绘制多段线？A. POLYLINEB. SOLIDC. RECTANGLED. HATCH答案：A7. 在AutoCAD中，哪个命令用于创建新的图纸？A. NEWB. OPENC. SAVED. PRINT答案：A8. 如何在AutoCAD中绘制等轴测图？A. 使用正交模式B. 使用等轴测模式C. 使用极轴追踪D. 使用动态输入答案：B9. 在AutoCAD中，哪个命令用于创建多行文本？B. MTEXTC. DTEXTD. TTEXT答案：B10. 如何在AutoCAD中使用对象捕捉功能？A. 按F3键B. 按F4键C. 按F5键D. 按F6键答案：A二、填空题（每空1分，共10分）1. 在AutoCAD中，使用________命令可以快速创建多个相同的对象。
答案：COPY2. 要改变线型的比例因子，可以使用________命令。
答案：LTSCALE3. 在AutoCAD中，________命令用于创建新的图层。
答案：LAYER4. 使用________命令可以快速测量两点之间的距离。
答案：DIST5. 在AutoCAD中，________命令用于绘制矩形。
