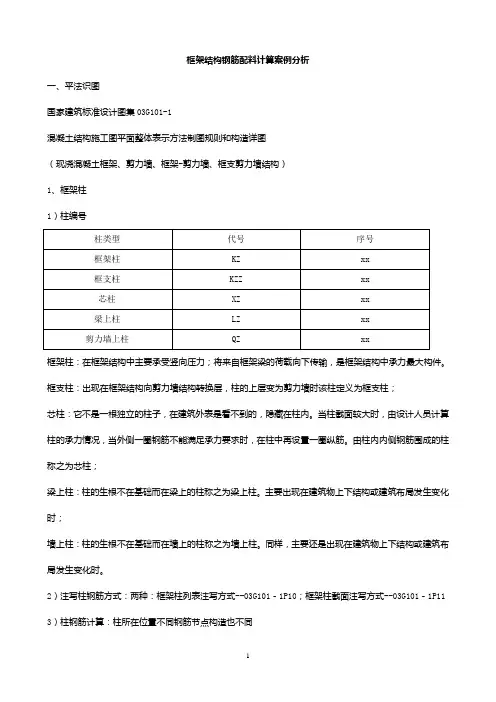

框架结构钢筋配料计算案例分析一、平法识图国家建筑标准设计图集03G101-1混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构)1、框架柱1)柱编号柱类型代号序号框架柱KZ xx框支柱KZZ xx芯柱XZ xx梁上柱LZ xx剪力墙上柱QZ xx框架柱:在框架结构中主要承受竖向压力;将来自框架梁的荷载向下传输,是框架结构中承力最大构件。
框支柱:出现在框架结构向剪力墙结构转换层,柱的上层变为剪力墙时该柱定义为框支柱;芯柱:它不是一根独立的柱子,在建筑外表是看不到的,隐藏在柱内。
当柱截面较大时,由设计人员计算柱的承力情况,当外侧一圈钢筋不能满足承力要求时,在柱中再设置一圈纵筋。
由柱内内侧钢筋围成的柱称之为芯柱;梁上柱:柱的生根不在基础而在梁上的柱称之为梁上柱。
主要出现在建筑物上下结构或建筑布局发生变化时;墙上柱:柱的生根不在基础而在墙上的柱称之为墙上柱。
同样,主要还是出现在建筑物上下结构或建筑布局发生变化时。
2)注写柱钢筋方式:两种:框架柱列表注写方式--03G101-1P10;框架柱截面注写方式--03G101-1P11 3)柱钢筋计算:柱所在位置不同钢筋节点构造也不同与基础的连接----基础插筋中间层钢筋的连接-----主要注意连接形式顶层的钢筋锚固-----要根据柱子所在位置不同区分柱子类型(边、角、中柱)①柱子基础插筋长度:a+h1+h n/3a:弯折长度:按图集进行判断/按图纸标注长度h1:基础厚-底部保护层厚度hn:层净高,层高-楼层框架梁高。
②-1层柱子纵筋长度: -1层层高-Hn/3+1层Hn/3+(搭接长度LlE )如果出现多层地下室,只有基础层顶面和首层顶面非连接区是1/3hn ,其余均为(1/6净高、500、柱截面长边)取大值③首层柱子纵筋长度:首层层高-首层Hn/3+max(Hn/6,hc ,500)+(搭接长度LlE )④中间层柱子纵筋长度:中间层层高-当前层非连接区+(当前层+1)非连接区+(搭接长度LlE )非连接区=max (1/6Hn 、500、Hc )⑤顶层柱纵筋计算:(黑色纵筋锚固长度是从梁底开始1.5lae (la );其余纵筋伸至柱顶梁高- 保护层+12d 或直锚lae )角柱 边柱 中柱外侧钢筋长度:顶层层高-max{本层楼层净高Hn/6,500,柱截面长边尺寸(圆柱直径)}-梁高+1.5LaE 内侧纵筋长度:顶层层高-max{本层楼层净高Hn/6,500,柱截面长边尺寸(圆柱直径)}-梁高+锚固其中锚固长度取值为:当柱纵筋伸入梁内的直段长<Lae 时,则使用弯锚形式:柱纵筋伸至柱顶后弯折12d ;锚固长度=梁高-保护层+12d ;当柱纵筋伸入梁内的直段长≥LaE 时,则为直锚:柱纵筋伸至柱顶后截断; ⑥柱子箍筋:框架柱箍筋一般分为两大类:非复合箍筋、复合箍筋 抗震柱箍筋加密构造:柱箍筋在基础内设置不少于两根,间距不大于500的非复合箍 在节点范围内,抗震框架柱箍筋加密通过当柱纵筋采用搭接连接时,应在柱纵筋搭接长度范围内均按≤5d(d 为搭接钢筋较小直径)及≤100的间距加密箍筋。
