局域网中多网段的划分教学文稿

局域网组建多网段互通的实现方法在现代企业网络中，局域网（Local Area Network, LAN）通常需要将不同的网段互相连接起来，以实现内部网络的无缝通信。

本文将介绍实现局域网多网段互通的方法，包括路由器设置、子网划分和网络地址转换等技术。

一、路由器设置为了实现多个网段的互通，必须通过路由器进行配置。

路由器是网络中的核心设备，负责将来自不同网段的数据包进行转发。

以下是配置路由器的步骤：1. 配置路由器的基本信息：包括路由器的名称、IP地址、子网掩码和默认网关等。

例如，在控制台或命令行界面中输入以下命令：```Router> enableRouter# configure terminalRouter(config)# hostname R1R1(config)# interface GigabitEthernet0/0R1(config-if)# ip address 192.168.1.1 255.255.255.0R1(config-if)# no shutdownR1(config-if)# exitR1(config)# exitR1# copy running-config startup-config```2. 配置静态路由：静态路由是手动配置的路由信息，用于指定数据包从一个网段到另一个网段的路径。

例如，在路由器R1上配置静态路由到网段192.168.2.0/24：```R1(config)# ip route 192.168.2.0 255.255.255.0 192.168.1.2```3. 配置动态路由协议（可选）：动态路由协议是自动学习和更新路由信息的一种方式，适用于大规模的网络环境。

例如，配置路由器R2和R3之间的OSPF动态路由协议：```R2(config)# router ospf 1R2(config-router)# network 192.168.2.0 0.0.0.255 area 0R3(config)# router ospf 1R3(config-router)# network 192.168.3.0 0.0.0.255 area 0```通过以上步骤，路由器将能够转发来自不同网段的数据包，实现多网段的互通。

局域网技术之局域网分段局域网分段方法是将网络分割成较小的段网桥、交换机和路由器通过将冲突域分割成较小的部分，从而降低对带宽的竞争，减少碰撞。

路由器还有一个好处，它可以控制广播业务流(traffic)，也就是能将广播域分成更小的域。

对广播域来说，“子网(subnet)”和“虚拟局域网(VLAN)”这两个词比“分段”更常见，一个子网可能会包含好几个冲突域。

路由器能分割广播域，因为它不转发任何广播业务流。

路由器工作在OSI模型的第3层(网络层)，由于它不转发广播业务，因此就有一种减小广播域的简单方法。

如图1-3所示。

图1-3被路由器分开的四个广播域图1-3以图1-2中配置的网络为例，不同之处是“主hub”改成了路由器。

与路由器相连的四个网络，分别构成各自独立的广播域。

hub3上的节点2向hub3上的所有节点广播，hub1上的节点4向hub1上的所有节点广播。

其他两个hub上的节点也是同样的情况。

因为路由器不转发任何广播业务流，所以从一个hub上发出的广播报文不能传到其他任何一个hub上。

通过降低每个网段上的业务流量，就能减少冲突的次数。

在这个例子中，很可能广播业务流和冲突都不是网络速度变慢的原因。

局域网分段之用网桥将LAN分段可以用网桥分割冲突域，从而获得更好的网络性能。

但是，如果网桥放置的位置不当，则会使网络性能下降而不是提高。

网桥不同于路由器，它工作在OSI模型的第二层(数据链路层)的MAC子层。

网桥不仅创建物理网段，也创建独立的逻辑网段。

网桥还建立了一张表，记录了所有已知的通过网桥的MAC地址，以及这些MAC地址所处的网段。

通过检查帧中的目的MAC地址，网桥确定正确的网段，并将帧转发出去。

但是，如果网桥不知道MAC地址的位置，它就用洪泛法向与其相连的所有网段转发该帧。

如图1-4中，网桥不知道节点2发出的数据帧的目的地址，它就将此帧发送到所有与其相连的三个网段上。

注意网桥不会把数据转发给发出这个数据的节点。

局域网中多网段的划分正文：一、引言局域网中多网段的划分是指在一个局域网中将主机划分为多个不同的网络段，使得局域网内的主机可以更好地进行通信和管理。

本文将详细介绍如何划分局域网中的多个网段。

二、网络规划⒈确定网络需求在划分局域网多个网段之前，需要先确定网络的需求。

例如，确定需要多少个网段、每个网段的主机数量、子网掩码、IP地址分配等。

⒉子网掩码根据网络需求确定每个网段的子网掩码。

子网掩码用于将IP地址分为网络号和主机号两部分，确定了网络号的长度和主机号的长度。

⒊ IP地址分配根据网络需求和子网掩码，为每个网段分配IP地址。

可以使用静态IP地址分配或使用动态主机配置协议（DHCP）进行自动分配。

三、网络划分⒈确定划分方式根据网络规划确定划分方式，可以采用物理划分或逻辑划分。

⒉物理划分物理划分是指通过不同的物理设备将局域网划分为多个网段。

每个网段通过不同的交换机或路由器与其他网段相连。

⒊逻辑划分逻辑划分是指通过虚拟局域网（VLAN）技术将局域网划分为多个网段。

VLAN可以通过交换机的配置实现，将不同的端口划分到不同的VLAN中。

四、网络配置⒈配置交换机根据划分的网段，配置交换机的端口和VLAN信息。

配置端口的接入方式，将每个网段对应的端口划分到相应的VLAN中。

⒉配置路由器如果需要不同的网段之间进行通信，需要配置路由器。

配置路由器的接口和路由表，使得不同网段之间可以互相访问。

五、网络管理⒈网络监控配置网络监控系统，实时监测网络的运行状态。

监控网络流量、带宽利用率、主机连接状况等，及时发现和解决网络故障。

⒉安全管理配置防火墙和访问控制列表（ACL）等安全机制，保护网络免受外部攻击。

设置用户权限，限制用户对不同网段的访问。

六、附件本文档无附件。

七、法律名词及注释⒈子网掩码：用于将IP地址分为网络号和主机号两部分的一个掩码，确定了网络号的长度和主机号的长度。

⒉ IP地址：用于在网络中唯一标识一个主机的地址。

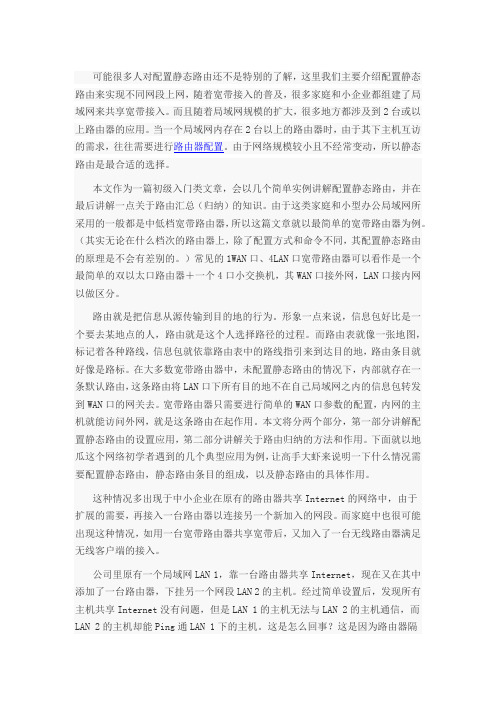

可能很多人对配置静态路由还不是特别的了解，这里我们主要介绍配置静态路由来实现不同网段上网，随着宽带接入的普及，很多家庭和小企业都组建了局域网来共享宽带接入。

而且随着局域网规模的扩大，很多地方都涉及到2台或以上路由器的应用。

当一个局域网内存在2台以上的路由器时，由于其下主机互访的需求，往往需要进行路由器配置。

由于网络规模较小且不经常变动，所以静态路由是最合适的选择。

本文作为一篇初级入门类文章，会以几个简单实例讲解配置静态路由，并在最后讲解一点关于路由汇总（归纳）的知识。

由于这类家庭和小型办公局域网所采用的一般都是中低档宽带路由器，所以这篇文章就以最简单的宽带路由器为例。

（其实无论在什么档次的路由器上，除了配置方式和命令不同，其配置静态路由的原理是不会有差别的。

）常见的1WAN口、4LAN口宽带路由器可以看作是一个最简单的双以太口路由器＋一个4口小交换机，其WAN口接外网，LAN口接内网以做区分。

路由就是把信息从源传输到目的地的行为。

形象一点来说，信息包好比是一个要去某地点的人，路由就是这个人选择路径的过程。

而路由表就像一张地图，标记着各种路线，信息包就依靠路由表中的路线指引来到达目的地，路由条目就好像是路标。

在大多数宽带路由器中，未配置静态路由的情况下，内部就存在一条默认路由，这条路由将LAN口下所有目的地不在自己局域网之内的信息包转发到WAN口的网关去。

宽带路由器只需要进行简单的WAN口参数的配置，内网的主机就能访问外网，就是这条路由在起作用。

本文将分两个部分，第一部分讲解配置静态路由的设置应用，第二部分讲解关于路由归纳的方法和作用。

下面就以地瓜这个网络初学者遇到的几个典型应用为例，让高手大虾来说明一下什么情况需要配置静态路由，静态路由条目的组成，以及静态路由的具体作用。

这种情况多出现于中小企业在原有的路由器共享Internet的网络中，由于扩展的需要，再接入一台路由器以连接另一个新加入的网段。

⽹段的划分随着信息时代的来临，越来越多的机关、企业和学校纷纷组建⽹络，并且接⼊Internet。

在建设⽹络的过程中，必需处理IP地址的申请与IP地址在单位内部的分配问题，⽽⼦⽹掩码的设置是内部分配IP地址中⾮常重要的⼀个环节。

许多⽹络管理⼈员在IP地址分配的问题上总会遇到这样或那样的问题。

实际上，只要在⼦⽹掩码上做⼀些⼩动作，就可以做到既节约IP地址资源，⼜提⾼⽹络寻址效率。

下⾯我们⽤实例来说明。

⼀、IP地址和⼦⽹掩码Internet上的每台计算机以及交换机和路由器等⽹络设备都被称为主机，都有⼀个IP地址⽤来惟⼀标识⾃⼰。

现在IP地址使⽤IPv4的格式，即长度为4字节，共32⽐特。

⼀般情况下，表⽰IP地址时按字节分成4个部分，各部分之间⽤逗号隔开，每部分的数字⽤⼗进制表⽰。

例如，⼀个IP地址可以是202.197.96.2。

在实际应⽤中，往往⼜把IP地址分为⽹络地址和主机地址两部分。

根据⽹络地址和主机地址所占位数的不同，IP地址有A、B和C等⼏类，分别⽤于⼤、中、⼩型⽹络。

我们来分析⼀下，如果所有机器的IP地址都由⼀个机构管理，那么按照⽬前的IP地址格式，这就意味着该机构要管理36亿多个IP地址。

实现如此巨⼤的管理开销，既⾮常困难也没有必要。

实际上，国际互联⽹信息中⼼只分配⽹络地址，每台主机的IP地址由下⼀级的机构⾃⾏分配与管理。

⽽⼦⽹掩码的引⼊就是⽤于屏蔽IP地址的⼀部分以区别⽹络标识和主机标识，并说明该IP 地址是在局域⽹上，还是在远程⽹上。

如果是在局域⽹上信息包就直接送往集线器或交换机，如果是在远程⽹上信息包就送到⽹关或路由器。

所以设置好⼦⽹掩码可以提⾼⽹络寻址的效率。

⼦⽹掩码的⼯作⽅法IP协议标准规定⼦⽹掩码也是⼀个32⽐特的地址码，在⽤⼆进制表⽰的时候，位数“1”代表⽹络地址，位数“0”代表主机地址。

把⼦⽹掩码与IP地址码做与（AND）操作，得到的就是⽹络地址。

例如，IP地址为202.197.96.2，⼦⽹掩码为255.255.255.0，我们可以按如下⽅法计算该IP地址的⽹络地址。

如何实现网络分段、划分网段如何实现网络分段、划分网段要实现网络分段，可以使用路由器、防火墙、带有虚拟局域网（VIAN）功能的三层交换机。

如果没有这些设备该怎样实现网络分段呢？这里介绍三种在没有以上设备的情况下能够实现网络分段的经济、可靠的方法。

随着校园网中计算机数量的迅速增长，计算机管理和计算机安全问题越来越突出。

在网络使用初期，由于信息点少，我们只需设置成一个子网，不存在网络的分段问题，而随着用户的增加，就必须要采取措施来加强网络分段的管理。

对网络进行分段管理，不仅便于网络维护，而且可以缩小冲突域的范围，隔离网段内部的广播风暴，使其不至影响其他网段中的用户，提高了网络的稳定性和实际可用带宽。

多网卡主机软路由方式这是通过在Windows 2000 Server上安装多块网卡，利用Windows 2000 Server自带的路由器功能实现网络的分段管理。

下面就以建立两个网段为例（多个网段的实现方法也一样），介绍一下实现方法。

假设我们要建立两个网段：网段A的地址为192.168.1.0；网段B的地址为192.168.2.0。

它们都是C类子网（IP 地址前三段固定，最后一段为任意），子网掩码是255.255.255.0。

现在通过安装在主机上的两块网卡将两个网段连接在一起。

网络连接示意图如图1所示。

一、主机设置以主机运行Windows 2000 Server为例，具体实现步骤如下。

1．安装、设置网卡安装好两块网卡，第一块网卡的IP地址设置为192.168.1.1；第二网卡的IP地址设置为192.168.2.1。

子网掩码均设为255.255.255.0。

2．设置路由器（1）在“开始”菜单中依次选择“程序→管理工具→路由和远程访问”。

（2）在弹出的“路由和远程访问”窗口左侧的“树”栏目中，右击“Server”项，在弹出的快捷菜单中选择“配置并启用路由和远程访问”项。

（3）在弹出的“路由和远程访问服务器安装向导”中依次点击[下一步]按钮，当出现“公共设置”这一步时，你需要选择“网络路由器”一项，再单击[下一步]按钮。

局域网中多网段的划分正文：一：概述局域网中多网段的划分是一种将大型网络划分为多个较小的子网络的方法，旨在提高网络的性能和安全。

通过划分不同的网段，可以实现对不同子网络的独立管理和控制，提高网络的灵活性和可扩展性。

本文将详细介绍局域网中多网段的划分方法和步骤。

二：划分网络需求分析在进行网络划分之前，首先需要进行网络需求分析，明确划分网络的目的和要求。

以下是进行划分网络需求分析的主要步骤：1. 确定网络规模和设备数量：明确局域网中主机的数量和设备的数量，以及预计未来的扩展需求。

2. 确定业务需求：了解局域网中的不同业务需求，比如是否需要独立的子网来隔离不同的业务流量。

3. 考虑安全性需求：确定是否有需要对子网络进行安全隔离，以保护敏感数据和资源。

4. 考虑网络性能需求：根据不同的业务需求，确定是否需要优化网络性能，比如通过划分多个子网来减少广播和冲突域等。

三：划分网段的方法根据不同的网络需求和拓扑结构，可以采用以下几种方法进行局域网中多网段的划分。

1. 静态划分方法：将整个网络划分为多个大小相等的子网，每个子网可以容纳一定数量的主机。

这种方法适用于网络规模较小且不会频繁变化的情况。

划分后的子网可以使用不同的IP地址段来进行区分。

2. 动态划分方法：采用动态网络划分技术，如VLAN（虚拟局域网）技术，可以根据需要实时划分局域网。

VLAN技术可以将单一的物理局域网划分为多个逻辑上独立的虚拟局域网，每个VLAN可以有不同的业务和安全策略。

3. 路由划分方法：通过路由器将整个网络划分为多个子网，并通过路由器进行不同子网之间的通信。

该方法适用于大型企业或组织，需要实现不同子网之间的高性能通信和灵活的路由策略。

四：划分网段的步骤根据网络需求和划分网段的方法，可以按照以下步骤进行局域网中多网段的划分。

1. 确定划分的范围：确定需要划分的网络范围，包括要划分的子网的数量和规模。

2. 设置IP地址段：根据划分的子网数量，为每个子网设置唯一的IP地址段，确保不同子网之间的地址不冲突。

网段划分IP和子网掩码我们都知道，ＩＰ是由四段数字组成，在此，我们先来了解一下3类常用的ＩＰA类IP段0.0.0.0 到127.255.255.255B类IP段128.0.0.0 到191.255.255.255C类IP段192.0.0.0 到223.255.255.255ＸＰ默认分配的子网掩码每段只有255或0Ａ类的默认子网掩码255.0.0.0一个子网最多可以容纳1677万多台电脑Ｂ类的默认子网掩码255.255.0.0一个子网最多可以容纳6万台电脑Ｃ类的默认子网掩码255.255.255.0一个子网最多可以容纳254台电脑我以前认为，要想把一些电脑搞在同一网段，只要ＩＰ的前三段一样就可以了，今天，我才知道我错了。

如果照我这说的话，一个子网就只能容纳254台电脑？真是有点笑话。

我们来说详细看看吧。

要想在同一网段，只要网络标识相同就可以了，那要怎么看网络标识呢？首先要做的是把每段的ＩＰ转换为二进制。

（有人说，我不会转换耶，没关系，我们用Ｗｉｎｄｏｗｓ自带计算器就行。

打开计算器，点查看>科学型，输入十进制的数字，再点一下把子网掩码切换至二进制，我们会发现，所有的子网掩码是由一串[red]连续[/red]的1和一串[red]连续[/red]的0组成的（一共4段，每段8位，一共32位数）。

255.0.0.011111111.00000000.00000000.00000000255.255.0.011111111.11111111.00000000.00000000255.255.255.011111111.11111111.11111111.00000000这是A/B/C三类默认子网掩码的二进制形式，其实，还有好多种子网掩码，只要是一串连续的1和一串连续的0就可以了（每段都是8位）。

如11111111.11111111.11111000.00000000，这也是一段合法的子网掩码。

子网掩码决定的是一个子网的计算机数目，计算机公式是2的m次方，其中，我们可以把m看到是后面的多少颗0。

局域网技术之局域网分段在当今数字化的时代，局域网（Local Area Network，简称 LAN）在企业、学校、家庭等各种场所中发挥着至关重要的作用。

它为用户提供了快速、稳定的数据传输和资源共享环境。

而局域网分段作为局域网技术中的一个重要方面，对于提高网络性能、增强安全性以及优化资源管理具有不可忽视的意义。

什么是局域网分段呢？简单来说，就是将一个较大的局域网划分成多个较小的网段。

这就好比把一个大房子分成几个小房间，每个房间都有自己相对独立的空间和功能。

那么，为什么要进行局域网分段呢？这主要是出于以下几个方面的考虑。

首先，提高网络性能是关键因素之一。

想象一下，如果一个局域网中所有的设备都在同一个网段内，当大量的数据同时传输时，就容易造成网络拥堵，就像一条狭窄的道路上挤满了车辆，导致通行速度变得缓慢。

通过分段，可以将流量分散到不同的网段中，减少冲突和竞争，从而提高数据传输的效率和速度，让网络更加流畅。

其次，增强网络安全性也是一个重要原因。

在一个未分段的局域网中，一旦有一台设备受到攻击或感染病毒，很容易迅速传播到整个网络，造成严重的影响。

而将局域网进行分段后，可以在不同的网段之间设置访问控制和防火墙，限制非法访问和恶意传播，降低安全风险。

再者，优化资源管理也是局域网分段的一大优势。

不同的部门或业务可能对网络资源有不同的需求。

通过分段，可以根据需求为每个网段分配特定的带宽、IP 地址等资源，实现更合理、更高效的资源利用。

接下来，让我们看看局域网分段的常见方法。

一种常见的方法是使用交换机进行虚拟局域网（Virtual Local Area Network，简称 VLAN）分段。

交换机可以根据配置将不同的端口划分到不同的 VLAN 中，从而实现网段的隔离。

例如，公司的财务部门、研发部门和市场部门可以分别划分到不同的 VLAN 中，它们之间的数据传输需要经过特定的设置和授权，保障了数据的安全性和独立性。

另一种方法是使用路由器进行物理网段的划分。
