GB50003-2011砌体结构设计规范6构造要求6.2一般构造要求6.2.2墙体转角处和纵横墙交界处应沿竖向每隔400mm~500mm设拉结钢筋，其数量为每120mm墙厚不少于1根直径6mm的钢筋；或采用焊接钢筋网片，埋入长度从墙的转角或交界处算起，对实心砖每边不小于500mm，对多孔砖墙和砌块墙不小于700mm。
6.2.10砌块砌体应分皮错缝搭砌，上下皮搭砌长度不应小于90mm。
当搭砌长度不满足上述要求时，应在水平灰缝内设置不小于2根直径不小于4mm 的焊接钢筋网片（横向钢筋的间距不应大于200mm，网片每端应伸出该垂直缝不小于30mm）。
6.2.11砌块墙与后砌隔墙交接处，应沿墙高每400mm在水平灰缝内设置不少于2根直径不小于4mm、横筋间距不大于200mm的焊接钢筋网片。
6.3框架填充墙6.3.3--2填充墙的砌筑砂浆的强度等级不宜低于M5（Mb5、Ms5）；6.3.3--3填充墙墙体厚度不应低于90mm；6.3.4--2当填充墙与框架采用不脱开的方法时，宜符合下列规定：1）沿柱高每隔500mm配置2根直径6mm的拉结钢筋（墙厚大于240mm时配置3根），钢筋伸入填充墙长度不宜小于700mm，且拉结钢筋应错开截断，相距不宜小于200mm。
填充墙墙顶应与框架梁紧密结合。
顶面与上部结构接触处宜用一皮砖（或配砖）斜砌楔紧；2）过梁的断面及配筋由设计确定。
当有洞口的填充墙尽端至门窗洞口边距离小于240mm时，宜采用钢筋混凝土门窗框；3）填充墙长度超过5m或墙长大于2倍层高时，墙顶与梁宜有拉结措施，墙体中部应加设构造柱；墙高度超过4m时宜在墙高中部设置与柱连接的水平系梁；墙高超过6m时，宜沿墙高每2m设置与柱连接的水平系梁；梁的截面高度不小于60mm。
7.1圈梁7.1.5圈梁应符合下列构造要求：7.1.5--1当圈梁被门窗洞口截断时，应在洞口上部增设相同截面的附加圈梁。
附加圈梁与圈梁的搭接长度不应小于其中到中垂直间距的2倍，且不得小于1m；7.15--3混凝土圈梁的宽度宜与墙厚相同。

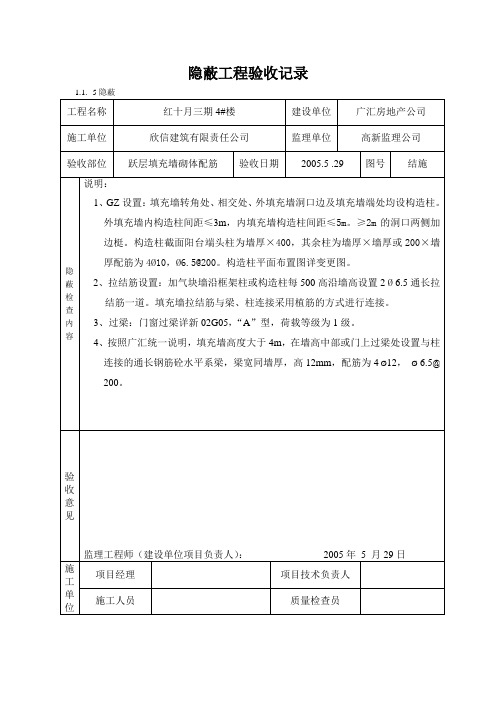

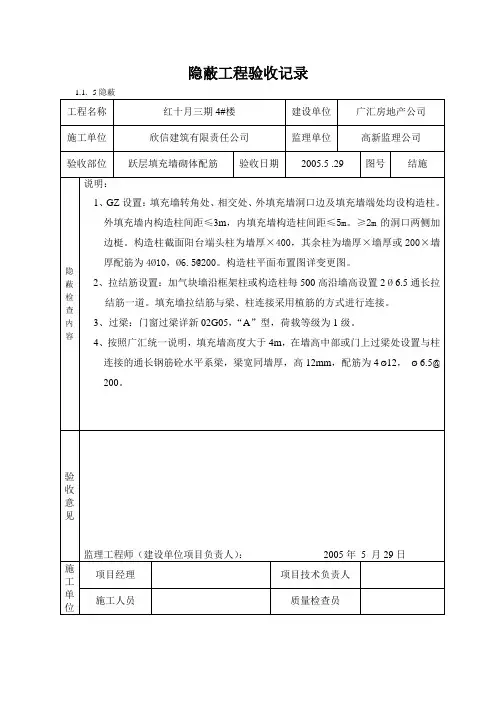

10 填充墙(本工程填充墙墙体材料名称及相关强度等级要求详表5.6)10.1 填充墙拉结构造10.1.1 填充墙沿框架柱或剪力墙全高每隔500~600设置2Φ6(墙厚大于240mm时设3Φ6)拉筋,拉筋伸入墙内的长度在6、7度抗震设计时宜全长拉通;在8度、9度抗震设计时应全长拉通;在非抗震设计时不得小于700mm。
10.1.2 填充墙拉结筋与框架柱(或剪力墙)的拉结方式详见国标图集12G614-1第11~13页;10.1.3 填充墙拉结筋与框架柱(或剪力墙)也可采用预埋件与拉结筋焊接,做法详见国标图集12G614-1第14页。
若施工中采用后植筋方式,尚应满足《混凝土结构后锚固技术规程》JGJ145-2013的相关规定,并应按《砌体结构工程施工质量验收规范》GB50203-2011的要求进行实体检测。
10.1.4 后砌填充墙顶部应与其上方的梁、板等紧密结合,做法详见国标图集12G614-1第16页;也可以按照本工程所选用填充墙对应的国家及地方标准图集的方式进行施工。
10.2 填充墙中构造柱的构造要求。
10.2.1 构造柱的平面布置详见建筑、结构图。
如图纸未表达清楚,可参照国标图集12G614-1第18~20页,在以下部位设置:a .填充墙转角处。
b .当墙长度超过5m或层高的2倍时,应在填充墙中部设置。
c .当填充墙顶部为自由端时,构造柱间距不应大于4m。
d .当填充墙端部无主体结构或垂直墙体与之拉结时,端部应设置。
e .当门窗洞口宽度不小于2.1m时,洞口两侧应设置。
f .外墙上所有带雨棚的门洞两侧均应设置通高构造柱,且应与雨棚梁可靠拉结。
g .当电梯井道采用砌块时,电梯井道四角应设置。
10.2.2 构造柱宽度不应小于墙厚,其截面、配筋见图九。
构造柱混凝土强度等级为C25。
10.3 填充墙中水平系梁的构造要求10.3.1.当填充墙高度超过4m时,应在墙半高处设置一道与框架梁、剪力墙及构造柱拉结的且沿墙全长贯通的水平系梁。

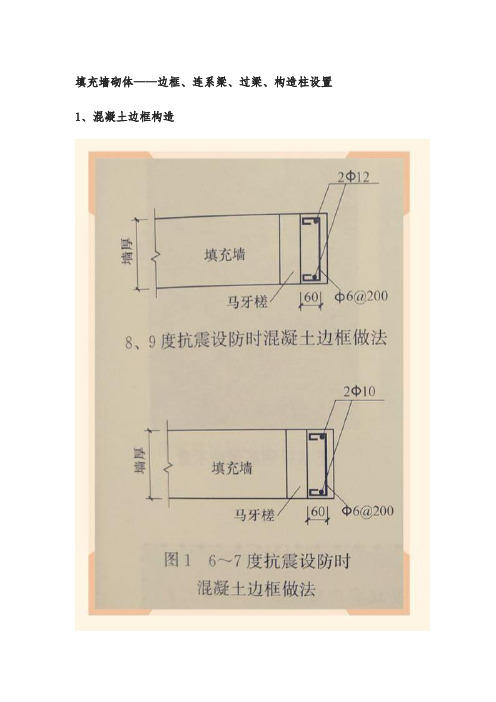

填充墙砌体——边框、连系梁、过梁、构造柱设置1、混凝土边框构造工艺说明:1.本节用于填充墙竖向混凝土边框的具体做法。
2.图1为8、9度抗震设防时混凝土边框，截面尺寸墙厚X60 (具体由设计确定)，配筋为主筋2Φ12，箍筋为Φ6@200。
3.图2为非抗震及6~7度抗震设防时混凝土边框，截面尺寸墙厚X60mm (具体由设计确定)，配筋为主筋2Φ10，箍筋为Φ6@200。
2、连系梁设置工艺说明:1.本节用于非抗震及6度抗震设防及抗7、8度抗震设防时的填充墙水平系梁的具体做法。
2.图1水平系梁的截面尺寸墙厚X60mm (具体由设计确定)，配筋为主筋2Φ10 (当墙厚度大于250mm以上为3Φ10)，箍筋为Φ6@250。
3.图2水平系梁的截面尺寸墙厚X 60mm (具体由设计确定)，配筋为主筋2Φ12 (当墙厚度大于250mm以上为3Φ12)，箍筋为Φ6@250。
4.图3为以烧结多孔砖为例时的抗震设防6度时的连系梁的实例，当连系梁与过梁连接时，连系梁的钢筋伸入过梁中400mm。
3、连系梁设置（9度设防）工艺说明:1.本节用于填充墙9度抗震设防时水平系梁的具体做法。
2.水平系梁的截面尺寸墙厚X 200mm (具体由设计确定)，配筋为主筋4Φ12,箍筋为Φ6@200。
3.当连系梁与过梁连接时，连系梁的钢筋伸入过梁中400mm。
4、构造柱做法工艺说明:1.本节用于填充墙构造柱的具体做法。
2.构造柱截面尺寸墙厚X200mm (具体由设计确定),配筋为主筋4中12.箍筋为$6@ 200。
3.马牙槎先退后进，退回尺寸为60mm，每个马牙槎高度根据砌块的类型确定，不大于300mm。
5、丁字墙处构造柱钢筋做法工艺说明:1.本节用于填充墙构造柱在丁字形墙的具体做法。
2.本节构造柱适用于墙体厚度不大于240mm的填充墙。
3.构造柱截面尺寸按照设计。
4.墙体拉结筋为示意，按照设计及相关标准执行。
6、小心空心砌块填充墙芯柱构造工艺说明:1.本节用于采用小型空心砌块填充墙的芯柱做法。
12g6141《砌体填充墙结构构造》【文档一】砌体填充墙结构构造1. 引言1.1 目的本文档旨在介绍砌体填充墙结构的构造细节和相关建筑规范要求，以提供参考和指导。
2. 基本概念2.1 砌体填充墙砌体填充墙是一种由砖或石材砌筑而成，内部填充有混凝土等材料的墙体结构。
3. 构造细节3.1 基础3.1.1 基础种类常见的基础种类包括扩大梁基础、连续墙基础等。
3.2 墙体砌筑3.2.1 砌体材料选择砌体填充墙常用的砌体材料有空心砖、实心砖等，其选择应符合建筑规范的要求。
3.2.2 砌筑技术要求砌体填充墙的砌筑应满足砌筑质量要求，要注意砖与砖之间的垂直度和水平度。
3.3 填充材料3.3.1 填充材料选择填充材料常用的有混凝土、轻骨料混凝土等，选择时应考虑结构强度和隔热性能等因素。
3.3.2 填充材料施工填充材料的施工要按照设计要求进行，注意填充层的均匀性和充实度。
4. 相关建筑规范要求4.1 建筑设计规范砌体填充墙的设计应符合国家建筑设计规范的要求，包括荷载标准、墙体厚度等。
4.2 施工工艺规范砌体填充墙的施工应符合相应的施工工艺规范，包括砌筑工艺、填充工艺等。
5. 附件本文档涉及的附件包括相关建筑规范、施工图纸等。
6. 法律名词及注释本文档中涉及的法律名词及其注释如下：- 建筑设计规范：国家关于建筑设计的法律法规，规定了建筑设计的基本要求和技术标准。
- 施工工艺规范：国家关于建筑施工工艺的法律法规，规定了建筑施工过程中的技术要求和操作规范。
【文档二】砌体填充墙结构构造1. 引言1.1 目的本文档旨在详细介绍砌体填充墙结构的构造细节和相关建筑规范要求，以供参考和指导使用。
2. 构造细节2.1 基础设计2.1.1 基础种类常见的基础种类包括扩大梁基础、连续墙基础等，其选择应根据墙体的荷载要求和土壤条件进行设计。
2.2 墙体砌筑2.2.1 砌体材料砌体填充墙常用的砌体材料有空心砖、实心砖等，其选择应考虑墙体的强度和隔热性能。
砌体填充墙结构构造及施工要求填充墙宜采用轻质砌体材料。
填充墙砌体材料的强度等级应符合下列规定。
1.混凝土小型空心砌块（简称小砌块）强度等级不应低于MU3.5，用于外墙及潮湿环境的内墙时不应低于MU5；全烧结陶粒保温砌块仅用于内墙（不得用于外墙），其强度等级不应低于MU2.5 、密度不应大于800Kg/m2。
2.烧结空心砖的强度等级不应低于MU3.5,用于外墙及潮湿环境的内墙时不应低于MU5。
3.烧结多孔砖的强度等级不宜低于MU10。
4.蒸压加气混凝土砌块的强度等级不应低于A2.5,用于外墙及潮湿环境的内墙时不应低于A3.5。
对于建(构)筑物防潮层以下、长期浸水或化学侵蚀环境、砌体表面温度高于80℃以及长期处于有振动源环境的填充墙不应使用轻骨料混凝土小型空心砌块或蒸压加气混凝土砌块砌体。
防潮层以下应采用实心砖或预先将孔灌实的多孔砖或灌孔小型混凝土空心砌块砌筑,并应符合现行国家标准《砌体结构设计规范》GB 50003的耐久性相关规定。
填充墙砌筑砂浆的强度等级:烧结普通砖和烧结多孔砖砌体砌筑砂浆强度等级不应低于M5;蒸压普通砖砌筑砂浆强度等级不应低于Ms5;蒸压加气混凝土砌块砌筑砂浆强度等级不应低于Ma5;混凝土砌块砌筑砂桨强度等级不应低于Mb7.5。
房屋顶层墙体及女儿墙砂浆强度等级不低于M7. 5 （Ma7.5、Mb7.5、Ms7.5）。
填充墙砌筑砂桨宜采用预拌砂桨或干混砂浆。
室内地坪以下及潮湿环境应采用水泥砂浆、专用砂浆;蒸压加气混凝土砌块砌体应采用专用砂浆砌筑。
构造柱、水平系梁、过梁等构件混凝土强度等级不应低于C25;混凝土小型空心砌块砌体的灌孔混凝土强度等级不应低于Cb20，且不应低于1.5倍的块体强度等级;钢筋混凝土芯柱混凝土强度等级不应低于Cb25。
钢筋：箍筋、拉结钢筋采用HPB300或HRB400; 水平系梁、圈梁主筋采用HPB300或HRB400;构造柱和芯柱主筋采用HRB400。
预埋件：预埋件锚板宜采用Q235、Q355级钢，锚筋应采用HRB400或HPB300钢筋，严禁采用冷加工钢筋。
填充墙砌体——线盒、线管设置做法

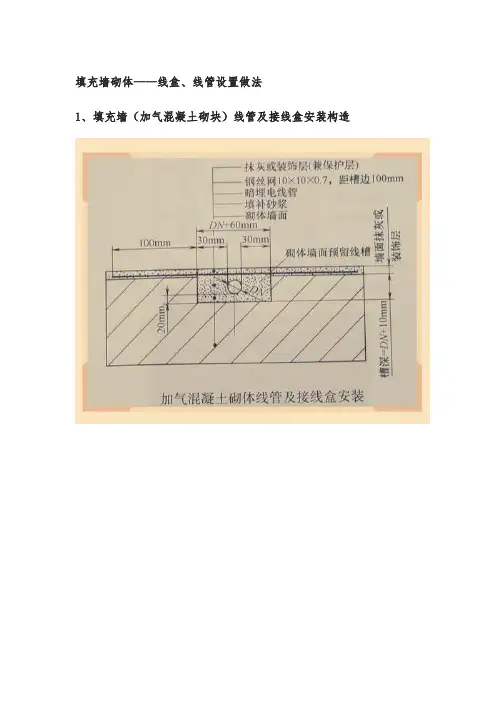

1、填充墙（加气混凝土砌块）线管及接线盒安装构造
工艺说明:
1.本节用于在加气混凝土砌块墙体上安装线管线盒的做法。
2.上图分别是线管采用专用设备切割开槽开孔，安装固定线管后采用钉子、钢丝固定线管后，表面固定10mmX10mm钢丝网防裂。
以下是付费内容
2、烧结空心砖线管及接线盒安装构造
工艺说明:
1.本节用于在烧结空心砖砌块墙体上安装线管线盒的做法。
2.上图分别是线管采用专用设备切割开槽开孔，安装固定线管后采用钉子、钢丝固定线管后，采用C20以上的细石混凝土填塞，表面固定10mmX10mm钢丝网防裂。
3.不得设水平穿行暗管或预留水平沟槽，管道如穿过墙垛、壁柱时，采用带孔的混凝土块砌筑。
3、混凝土小型空心砖线管及接线盒安装构造
1.本节用于混凝土小型空心砌块填充墙预埋线管、线盒构造做法。
2.墙体上的洞口及管线槽应在砌筑前进行策划，砌筑时预留，不得在完成的混凝土小型砌块墙体上切割、剔凿。
3.砌块应采用无齿锯切割整齐，线槽采用C20细石混凝土灌实。
4.墙体上严禁横向开槽。

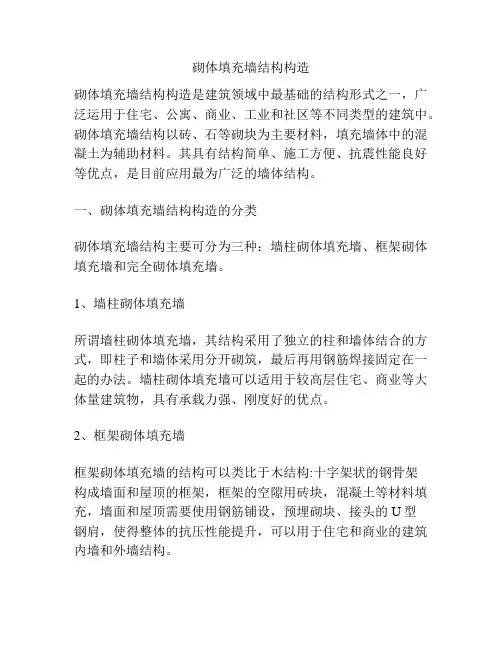

砌体填充墙结构构造砌体填充墙结构构造是建筑领域中最基础的结构形式之一，广泛运用于住宅、公寓、商业、工业和社区等不同类型的建筑中。
砌体填充墙结构以砖、石等砌块为主要材料，填充墙体中的混凝土为辅助材料。
其具有结构简单、施工方便、抗震性能良好等优点，是目前应用最为广泛的墙体结构。
一、砌体填充墙结构构造的分类砌体填充墙结构主要可分为三种：墙柱砌体填充墙、框架砌体填充墙和完全砌体填充墙。
1、墙柱砌体填充墙所谓墙柱砌体填充墙，其结构采用了独立的柱和墙体结合的方式，即柱子和墙体采用分开砌筑，最后再用钢筋焊接固定在一起的办法。
墙柱砌体填充墙可以适用于较高层住宅、商业等大体量建筑物，具有承载力强、刚度好的优点。
2、框架砌体填充墙框架砌体填充墙的结构可以类比于木结构:十字架状的钢骨架构成墙面和屋顶的框架，框架的空隙用砖块，混凝土等材料填充，墙面和屋顶需要使用钢筋铺设，预埋砌块、接头的U型钢肩，使得整体的抗压性能提升，可以用于住宅和商业的建筑内墙和外墙结构。
3、完全砌体填充墙完全砌体填充墙也称为混凝土加强砖墙，其结构形式为墙体整体由混凝土和砖块构成，砖块只是填充在混凝土内。
这种方式的结构不但增加了墙体的稳定性，还可以提高耐久性和保温性能。
二、砌体填充墙结构主要构件1、砖砖是砌体填充墙结构的主要构件，主要分为普通红砖和轻质砖两类，其中普通红砖主要用于室内墙面砌筑，轻质砖则用于室外或者高层建筑中的砌筑。
轻质砖不仅质量轻，还有较好的隔音性能，也许将甲醛等有害物质的挥发率降到最低。
2、混凝土混凝土用于填充砖中间的间隔，主要是为了增加墙体的强度和厚度，提高其抗震性能。
混凝土按照强度等级的不同，可以分为C15、C20、C25、C30几个等级。
3、钢筋钢筋作为砌体填充墙结构中的主要纵向承载构件，其作用是在墙体大量受压和拉应力时承载墙体的受力压力。
钢筋按照笔直的标准叫做直筋，按照螺旋形的叫做扭筋，又或者根据构件的强度等级不同分为HRB335、HRB400、HRB500等不同的钢筋等级。

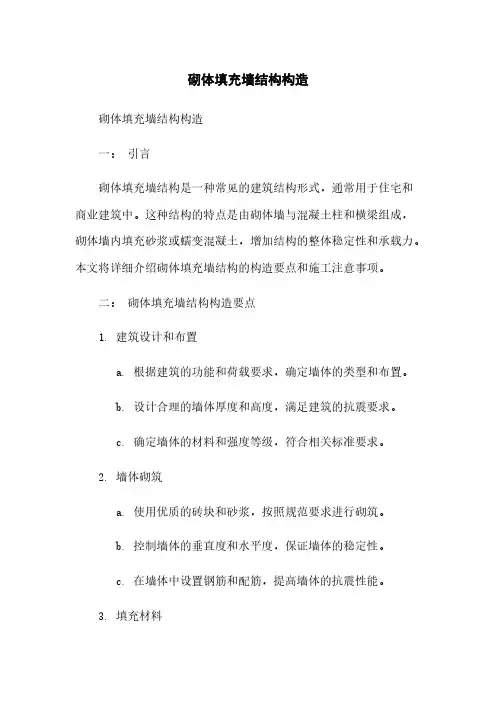

砌体填充墙结构构造砌体填充墙结构构造一：引言砌体填充墙结构是一种常见的建筑结构形式，通常用于住宅和商业建筑中。
这种结构的特点是由砌体墙与混凝土柱和横梁组成，砌体墙内填充砂浆或蠕变混凝土，增加结构的整体稳定性和承载力。
本文将详细介绍砌体填充墙结构的构造要点和施工注意事项。
二：砌体填充墙结构构造要点1. 建筑设计和布置a. 根据建筑的功能和荷载要求，确定墙体的类型和布置。
b. 设计合理的墙体厚度和高度，满足建筑的抗震要求。
c. 确定墙体的材料和强度等级，符合相关标准要求。
2. 墙体砌筑a. 使用优质的砖块和砂浆，按照规范要求进行砌筑。
b. 控制墙体的垂直度和水平度，保证墙体的稳定性。
c. 在墙体中设置钢筋和配筋，提高墙体的抗震性能。
3. 填充材料a. 选择适当的填充材料，如蠕变混凝土或砼，按照设计要求进行填充。
b. 确保填充材料的质量和强度，符合相关标准要求。
c. 控制填充材料的厚度和密实度，确保填充墙的承载性能。
4. 柱和梁的施工a. 确保柱和梁的准确位置和尺寸，按照设计要求进行施工。
b. 注重柱和梁与墙体之间的连接，采用适当的连接方式，确保结构的整体稳定性。
c. 控制柱和梁的混凝土强度和质量，符合相关标准要求。
5. 砌体墙和填充材料的交界处处理a. 在砌体墙和填充材料的交界处设置适当的缝隙，用于填充材料的浇筑和收缩。
b. 使用适当的材料填充缝隙，确保交界处的密封性和抗渗性。
6. 墙体的防水处理a. 在墙体表面施工防水层，确保墙体的防潮性能。
b. 注意墙体与地面和屋面之间的接缝处理，防止渗水和漏水。
三：施工注意事项1. 施工前的准备工作a. 完成相关的工程勘测和设计计算，确保施工的准确性和安全性。
b. 确保施工场地的整洁和安全，提供必要的施工设备和材料。
2. 施工过程中的质量控制a. 对砌体墙和填充材料的质量进行检验，确保达到设计要求。
b. 定期检查墙体的垂直度和水平度，及时调整和修复。
c. 对柱和梁的混凝土强度进行监测，确保符合设计要求。
