水工艺设备基础课件

水工艺设备基础课件
经济合理
在满足使用要求的前提下，尽量选用价格适中、 来源广泛的材料，降低设备成本。
环保可持续
优先选用可再生、可回收的材料，减少对环境的 负面影响。
质量检测方法与标准
外观检测
1.A 检查材料的表面质量，如平整度、光洁度、颜 色等，确保其符合相关标准。
化学成分分析
1.B 通过化学方法检测材料的成分，确保其符
分类
水工艺设备按照其功能和用途可 分为给水设备、排水设备、污水 处理设备等。
发展历程及趋势
发展历程
水工艺设备经历了从简单机械到自动 化、智能化的发展历程，不断提高设 备的效率和性能。
趋势
未来水工艺设备将朝着高效节能、绿 色环保、智能化等方向发展，以满足 不断增长的用水需求和环保要求。
应用领域与重要性
竞争格局变化
水工艺设备市场竞争加剧，企业需要不断提高技术创新能力和产品质 量，以应对市场变化。
行业发展趋势预测
产业升级与转型
水工艺设备行业将不断向高端化、智能化、绿色化方向发展，实 现产业升级和转型。
跨界融合与合作
水工艺设备行业将与其他领域进行跨界融合和合作，形成新的产业 链和商业模式。
国际市场拓展
水工艺设备基础课件
目录
• 水工艺设备概述 • 水工艺设备基础知识 • 常见类型水工艺设备介绍 • 水工艺设备选材与质量控制
目录
• 水工艺设备在环保产业中的应用案 例
• 水工艺设备发展趋势及前景展望
01 水工艺设备概述
定义与分类
定义
水工艺设备是指用于水的处理、 输送、分配和监控等各个环节的 机械设备和系统。
节能环保技术
研发高效节能、减排降噪的水工艺设备，降低能耗和环境污染。

水工艺设备基础课件

水工艺设备基础课件
塑性变形而成为所需形状的过程。 （5）热处理性能：热处理是以改善钢材的某些性能为目的，将钢材
加热到一定的温度，在此温度下保持一定的时间，然后以不同的 速度冷却下来的一种操作。
15
§1.1 金属材料
三、耐蚀金属材料及性能 金属材料的化学性能最主要的是指它的耐腐蚀性。材料抵抗周围 介质对腐蚀破坏的能力称为材料的耐腐蚀性能。耐蚀性不是材料 固有不变的特性，它随材料的工作条件而改变。
优质钢
S、P均应≤0.04%；
高级优质钢 S≤0.03%；P≤0.035%
（3）按用途分类
根据钢的用途主要可分为结构钢、工具钢和特殊性能钢。
结构钢主要用于制造各种工程构件和机器零件。这类钢一般属于 低碳或中碳的碳素钢或合金钢。
工具钢主要用于制造各种刀具、量具、模具。这类钢一般属于高 碳钢或高碳合金钢。
1、碳钢和普通铸铁的耐蚀性 （1）耐蚀性能 *在淡水、大气、土壤、海水等中性介质中都不耐蚀； *在各类干燥气体和有机溶剂等介质中耐蚀性良好； *在低浓度碱溶液及浓硫酸、浓氢氟酸等介质中，碳钢和普通铸铁表
面能生成稳定的膜，因而是耐蚀的。 （2）影响耐蚀性的因素： 介质组成；铁碳合金的成分和组织；钢铁热处理条件差异。
8
§1.1 金属材料
（3）磷（P） 也是一种有害元素。磷能全部溶于铁素体中，使强度和硬度增加， 会导致塑性和冲击韧性的显著降低。在低温变脆，产生“冷脆” 现象。在某些特殊用途钢中，如含磷的铜钢，可以提高在大气中 的耐蚀性。 （4）锰（Mn） 一种有益的元素。锰是炼钢时作为脱氧剂和合金元素加入钢中的。 由于锰可以和硫形成高熔点(1600℃)的硫化锰，能减轻硫的有害 作用，并能提高钢的强度和硬度，是低合金钢中的常见元素。 （5）硅（Si） 一种有益的元素。作为脱氧剂和合金元素加入钢中的。能使钢的 强度、硬度、弹性提高，而塑性、韧性降低。硅作为合金元素， 可以提高钢的耐蚀性和耐热性，但过量的硅会恶化钢的热加工工 艺性能。

水工艺设备基础ppt课件

水工艺设备基础ppt课件
10、20钢，常用于制造冲压件和焊接件。也常用于制造渗碳件。
35、40、45、50钢属中碳钢，经热处理后可获得良好的综合力学性能， 主要用制造齿轮、套筒、轴类零件等。这几种钢在机械制造中应用非 常广泛。
T7、T8钢，用于制造具有较高韧性的工具，如冲头、凿子等。
T9、T10、T11钢，用作要求中等韧性、高硬度的刃具，如钻头、丝锥、 锯条等。
五、课程教学安排
前 言 1、时间安排 第1周～第8周（32个学时）； 2、考试形式 待定 3、结业成绩 考试成绩（占70%）；平时考查成绩（占30%）主要包括课后作 业、上课出勤、回答问题等。 4、答疑方式 课堂直接答疑； 课后约固定时间固定教室答疑； 通过电子邮件、网络聊天、电话咨询等方式答疑； （lujinsuo@；QQ:421409710
T12、T13钢，用于要求更高硬度、高耐磨性的锉刀、拉丝模具等。
09MnNb、16Mn、15MnTi钢属低合金结构钢，用于制造桥梁、车辆、 锅炉、油罐、建筑结构和化工容器等。
合金钢用途举例 14MnVTiRe、14MnMoV、18MnNb、14CrMnMoVB钢用于制造大型 船舶、重要桥梁、电站设备及锅炉、化工、石油等中高压容器。 20CrMnTi钢，常用于制造汽车、拖拉机上的齿轮。 40MnB、40Cr、35CrMo、40CrMnMo钢，用于制造重要调质件， 如主轴、曲轴、连连杆和齿轮等机械零件。 65Mn、60Si2Mn钢属弹簧钢，主要用于制造截面小于25mm的弹簧， 如车箱板簧和机车板簧、扭杆簧等。 GCr15、GsiMnMoV钢属轴承钢，主要用于制造滚动轴承的内圈、外 圈和滚动体，也可用于制造冷冲模、冷轧辊等。 1Cr18Ni9、1Cr18Ni9Ti钢，属奥氏体不锈钢，用于制造耐硝酸、冷磷 酸、有机酸及盐、碱溶液腐蚀的设备零件。 Mn13钢，属耐磨钢，用于制造拖拉机链轨板、挖掘机铲齿、球磨机 衬板、铁路道岔等。 15CrMo、4Cr10Si2Mo钢，属耐热钢，用于制造在高温下工作的零件 或构件。

水处理工艺设备基础知识 ppt课件

水处理工艺设备基础知识 ppt课件

ppt课件
18
离心鼓风机图片
ppt课件
19
离心鼓风机
ppt课件
20
2、离心鼓风机
2.2 结构特点 离心鼓风机为多级、单吸入、双支撑结构。电动机和鼓风
机安装在同一底座上，通过弹性连轴器直接驱动。 2.3 工作原理 离心鼓风机是把电动机的机械能转变为气体压力能的一种
旋转叶片机械，由电动机通过联轴器带动叶轮旋转，靠离 心力的作用，将外部空气从进风管吸入旋转叶轮的中心处， 经多级叶轮逐步增压加速，从而把输送的气体沿机壳经出 风管送入空气总管。 2.4 多级离心鼓风机的特点：风量大，增压高，适用范围 较广泛。
ppt课件
22
罗茨风机机组
ppt课件
23
4、机组的性能
4.1、流量：指风机在单位时间内的进口流量，常 用Q表示。单位：m3/min.
4.2、风压：指气体经过风机后的出口压强，常用 P表示。单位：kpa.
4.3、转速：指风机在输入额定风量、风压时的叶 轮转子的转速，常用n表示.。单位：r/min.

ppt课件
13
3.3、工作原理
离心泵是利用叶轮旋转使水产生离心力来工作， 水泵在启动前，必须把泵壳和吸水管都充满水， 然后启动电动机，使泵轴带动叶轮和水作高速旋 转运动，水在离心力的作用下甩向叶轮外缘，并 汇集到泵壳里内，经蜗形泵壳的流道而流入水泵 的压水管路。与此同时，水泵叶轮中心处由于水 被甩出而形成真空，吸水池中的水便在大气压作 用下，通过吸水管吸进叶轮，叶轮不停地旋转， 水就不停地被甩出，又不断地被补充。这就形成 了离心泵的连续出水。
泵是一种输送和增加液体能量的机械设备。
在水处理厂，泵类设备约占机械设备总投资的15% 以上。泵的种类很多，按其工作原理主要分为叶 片式和容积式两种。

水工艺设备的分类及通用设备

水工艺设备的分类及通用设备
单级单吸离心泵
单级双吸离心泵
多级离心泵
潜水泵
1.电机与水泵合为一体，不 用长的传动轴，重量轻；
2.电机与水泵均潜入水中， 不需修建地面泵房；
3.电机一般用水来润滑和冷 却，维护费用小。
深井泵(井用潜水泵）
将电动机和泵制成一 体，它是浸入地下水 井中进行抽吸和输送 水的一种泵
混流泵
当原动机带动叶轮旋转后，对 液体的作用既有离心力又有轴 向推力，是离心泵和轴流泵的 综合，液体斜向流出叶轮。因 此它是介于离心泵和轴流泵之 间的一种泵。混流泵的比转速 高于离心泵，低于轴流泵，一 般在300-500之间。它的扬程比 轴流泵高，但流量比轴流泵小， 比离心泵大。
干式排污泵
立式污水泵
卧式污水泵
真空泵
真空泵是指利用机 械、物理、化学或 物理化学的方法对 被抽容器进行抽气 而获得真空的器件 或设备。通俗来讲， 真空泵是用各种方 法在某一封闭空间 中改善、产生和维 持真空的装置。
柱塞式计量泵
计量泵通过调节活塞的行程或活塞运 动的频率调节流量
计量泵流量可以在0-100%范 围内无级调节，用来输送液 体（特别是腐蚀性液体）一 种特殊容积泵，属于往复式 容积泵。
42
D971F46-16电动蝶阀 对夹式手柄三偏心蝶阀
法兰式气动三偏心蝶阀
➢ 止回阀 止回阀的作用是只允许介质向一 个方向流动，而且阻止方向流动。 通常这种阀门是自动工作的，在 一个方向流动的流体压力作用下， 阀瓣打开；流体反方向流动时， 由流体压力和阀瓣的自重合阀瓣 作用于阀座，从而切断流动。包 括旋启式止回阀和升降式止回阀。
表面曝气机
水 处 理 方 法 与 原 理
水下曝气
水 处 理 方 法 与 原 理

水工艺设备的分类 通用设备

水工艺设备的分类 通用设备

前言
五、课程教学安排 1、时间安排
第10周～第17周（32个学时）； 2、考试形式
待定 3、结业成绩
考试成绩（占70%）；平时考查成绩（占30%）主要包括课后作 业、上课出勤、回答问题等。
水处理方法与原理概述
水处理工艺设备基础是将水处理的理论 与具体的处理设备相联系的一门课程。
深入了解水处理工艺中常用的方法与设 备，掌握设备的型号、参数的意义及 适合的应用场合。
闸门与闸门启闭机
调节堰门
调节堰门
设置在堰口用 以调节堰的高 度的闸门
常用于城市水 厂、污水处理 厂的沉淀池底 排放污泥用
泥阀
闸门与闸门启闭机
手摇明杆启闭机
手轮螺杆启闭机
手电两用启闭机
电动启闭机
气动启闭机
闸门工程实例
安徽工程大学建筑工程学院
闸门工程实例
安徽工程大学建筑工程学院
调节堰门动 画演示
过滤
反冲洗排水
化学法
水
向废水中投加某些化学物质，利用化
处 学反应来分离、转化、破坏或回收废水中
理 的污染物，并使其转化为无害物质。
方
如：混凝、中和、氧化还原、离子交
法 换法等。
与
主要的设备有：加药设备、混凝设备、
原 离子交换床。
理
安徽工程大学建筑工程学院
水 处 理 方 法 与 原 理
安徽工程大学建筑工程学院
轴流泵
轴流泵是大流量、 低扬程，扬程一般 为4-15米左右，多 用于大流量小扬程 的情况，例如：大 型钢铁厂、火力发 电厂的循环水系统， 城市雨水提升泵站、 大型污水泵站等。
潜水排污泵
叶轮的叶片少、流 道宽，便于输送带 有纤维或其它悬浮 杂质的污水。 叶轮、泵体、泵盖 要求采用耐磨、耐 腐材料以提高泵的 寿命。

水工艺设备的分类学习教材PPT课件

水工艺设备的分类学习教材PPT课件

（4）阀门、阀门电动装置与水锤消除设备
楔杆闸阀 平行式双闸板闸阀 蝶阀 止回阀 排气阀 多孔板阀 阀门 阀门与 减压阀 梳齿阀 阀门电动装置 球阀 锥形阀 活塞阀 套筒阀 阀门电 多回转阀门电动装置 动装置 9 部分回转阀门电动装置
单级单吸离心泵 单级双吸离心泵 潜水泵 清水泵 深井泵 多级泵 水泵 混流泵 泵 轴流泵等 潜水排污泵 污水泵 立式排污泵 真空泵 计量泵 柱塞式计量泵 隔膜式计量泵 螺旋泵
罗茨鼓风机 鼓风机 风机泵 离心鼓风机 空气压缩机

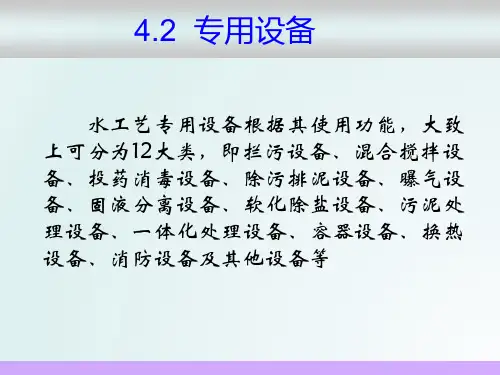

4.2 专用设备
水工艺专用设备根据其使用功能，大致
上可分为14大类，即拦污设备、混合搅 拌设备、投药消毒设备、除污排泥设备、 曝气设备、固液分离设备、软化除盐设 备、污泥处理设备、一体化处理设备、 容器设备、换热设备、消防设备及其它 设备等
（3）投药消毒设备
干投设备 投加设备 湿投设备 孔口计量设备 投药设备 虹吸计量设备 计量设备计量泵 超声波流量计 投药消毒设备 电磁流量计，涡街流量计 加氯消毒设备 臭氧发生器 消毒设备次氯酸钠发生器 ClO 发生器 2 紫外线消毒器
（2）搅拌设备
采集式搅拌机 溶液搅动设备夹壁式搅拌机 推进式搅拌机 折桨式搅拌机 管式静态混合器 混合搅拌设备机械混合搅拌机 框式调速搅拌机 搅拌设备 框式调速搅拌机 絮凝搅拌设备 立轴式机械絮凝搅拌机 卧轴式机械絮凝搅拌机 机械加速澄清池搅拌机 水下搅拌机 水力混合搅拌设备 气体搅拌设备

第4章 水工艺设备的分类 专用设备

第4章 水工艺设备的分类 专用设备

水下曝气设备自 自 供吸 吸 气式 式 式螺 射 射旋 流 流曝 曝 曝气 气 气机 机 机
泵式曝气机 潜水鼓风式曝气搅拌机
纯氧曝气设备
（6）固液分离设备
主要包括气浮设备、膜分离设备、沉淀设备及 过滤设备等。
水泵吸水管吸气气浮设备
气浮设备压 微力 孔溶 布气 气气 气浮 浮设 设备 备叶 溶 加 扩 射轮 气 压 散 流气 真 溶 气 气浮 空 气 浮 浮设 气 气 设 设备 浮 浮 备 备设 设备 备
（12）其它处理设备
包括： 吸附设备 萃取设备 吹脱设备 汽提设备等
END
回转式固液分离机 阶梯式格栅
（1）链条回转式格栅
特点：设备结构简 单，制造方便，传 动部件均在水面以 上，维护方便，占 地面积小，传动链 条和链轮均设计在 液面以上，可防止 水中垃圾的侵入和 卡阻，该机型适用 于深池。
（1）链条回转式格栅
（1）链条回转式格栅
（1）链条回转式格栅
格栅如何选型设计？
格栅安装形式
固定式
移 台车式 动 式
悬挂式 固定式
后清式 （后置式） 自清式（栅片 移动式）
曲柄式
湿式
阶梯形
代表性格栅 液压传动伸缩臂式弧形格栅 摆臂式弧形格栅 旋臂式弧形格栅 移动式伸缩臂格栅
钢丝绳牵引移动式格栅 葫芦抓斗式格栅 三索式格栅 滑块式格栅 高链式格栅 爬式格栅 回转式多耙格栅 背耙式格栅
XG型旋转式格栅除污机
（3）旋臂式弧形格栅
旋臂绕固定的传动轴旋转，带动耙齿作圆周运动，旋臂每 旋转一周耙污2次。
（3）旋臂式弧形格栅
旋臂绕固定的传动轴旋转，带动耙齿作圆周运动，旋臂每 旋转一周耙污2次。
5
4
1

水工艺设备的分类

水工艺设备的分类
臭氧消毒设备通常包括臭氧发生器、臭氧接触塔、尾气处理 装置等，用于将臭氧加入到水中，并确保水中的臭氧浓度达 到消毒要求。
紫外线消毒设备
01
紫外线消毒利用紫外线光波的能 量破坏微生物的DNA结构，从而 阻止其繁殖和复制，达到消毒的 目的。
02
紫外线消毒设备通常包括紫外线 灯管、镇流器、控制器等，用于 产生适当波长的紫外线光波，并 确保足够的照射时间和强度。
要点二
详细描述
除磷设备通常采用化学沉淀、生物降解、吸附等技术，将 水中的磷元素转化为不易溶解的固体或被微生物吸收。除 磷设备在污水处理和湖泊治理等领域有广泛应用，对于保ቤተ መጻሕፍቲ ባይዱ护水环境和生态平衡具有重要意义。
THANKS.
预处理设备
02
格栅
格栅是一种用于拦截和去除水中 较大悬浮物和漂浮物的设备。
它通常由一组平行排列的金属条 或塑料条组成，能够阻挡大块物 质进入后续处理系统，保护水泵
和管道不被堵塞。
格栅的种类繁多，根据不同的应 用场合和需求，可以选择不同的
材质、规格和安装方式。
沉淀池
沉淀池是一种利用重力作用使 水中的悬浮物自然沉降的设备。
它通常由一个矩形或圆形的水 池组成，通过控制水流速度和 停留时间，使悬浮物在池底积 聚并定期排出。
沉淀池广泛应用于污水处理和 工业废水处理等领域，是水处 理工艺中的重要组成部分。
过滤池
过滤池是一种利用滤料截留水中悬浮物和微生物的设备。
它通常由滤料、承托层、配水系统和反冲洗系统组成，通过过滤作用去除水中的杂 质，提高水质。
水工艺设备的分类
contents
目录
• 水处理工艺概述 • 预处理设备 • 消毒设备 • 膜处理设备 • 污泥处理设备 • 其他水处理设备

水工艺设备的分类 专用设备

水工艺设备的分类 专用设备

电解气浮设备
组合式气浮设备
各类微孔过滤器 膜分离设备超滤膜过滤器
纳滤膜过滤器等
斜板斜管沉淀分离器 沉淀设备机 水械 力加 旋速 流澄 分清 离设 设备 备
高速造粒沉淀分离设备等
辐流式连续过滤器 过滤设备自流动筒无式阀过过滤滤机器
各式压力过滤器 高效自清洗过滤器
（7）软化除盐设备
单床离子交换器
多床离子交换器
鼓风曝气设备罗茨风机
各种曝气扩散器
曝气设备表面曝气设备水 立平 轴轴 式式 平 浮 倒 泵转 转 转 板 筒 伞 型型 式 型 叶 筒 盘 刷式 式 式 叶 叶 叶 轮曝 曝 曝 轮 轮 轮 表表 表 表 面 气 气 气机 机 机 面 面 面 曝曝 曝 曝 气气 气 气 机机 机 机
水下曝气设备自 自 供吸 吸 气式 式 式螺 射 射旋 流 流曝 曝 曝气 气 气机 机 机
泵式曝气机 潜水鼓风式曝气搅拌机
纯氧曝气设备
（6）固液分离设备
主要包括气浮设备、膜分离设备、沉淀设备及 过滤设备等。
水泵吸水管吸气气浮设备
气浮设备压 微力 孔溶 布气 气气 气浮 浮设 设备 备叶 溶 加 扩 射轮 气 压 散 流气 真 溶 气 气浮 空 气 浮 浮设 气 气 设 设备 浮 浮 备 备设 设备 备
1 拦污设备
拦污设备：是采用有孔眼的材料截留液体中悬浮物的设备。 一种简单的拦污装置，保持后续处理设施正常运行，减少后
续处理设施的处理负荷，并起到保护水泵、管道和仪表等作 用。 分类：格栅和滤网。 格栅：去除大的漂浮物和悬浮物
➢ 人工清理格栅 ➢ 机械格栅
人工格网
用于给水工程取水口或小型污水厂
板框压滤机
加压过滤机厢式脱水机
螺压脱水机
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

双速自闭闸阀
液控蝶阀
液控锥形阀
气轮
阀门电动装置 气水接触式空气罐
气囊式空气罐
（5）泵与风机
单级单吸离心泵
单级双吸离心泵
清水泵
水泵
泵
污水泵
真空泵
潜水泵
深井泵
多级泵
混流泵
轴流泵等
潜水排污泵
立式排污泵
计量泵
柱塞式计量泵
隔膜式计量泵
螺旋泵
风机泵鼓风机离 罗心 茨鼓 鼓风 风机 机 空气压缩机
8）污泥处理设备
污泥浓缩设备
污泥脱水设备
污泥焚烧设备
重力式污泥浓缩机
带式浓缩机
卧螺式离心机
中心传动浓缩机
周边传动浓缩机
板框压滤机
加压过滤机
厢式脱水机
螺压脱水机
真空过滤机
带式压滤机
转鼓真空过滤机
折带式真空过滤机
污泥造粒脱水机
离心脱水机
（9）一体化设备
给水一体化处理设备
设备及过滤设备等。
水泵吸水管吸气气浮设备
气浮设备压 微力 孔溶 布气 气气 气浮 浮设 设备 备叶 溶 加 扩 射轮 气 压 散 流气 真 溶 气 气浮 空 气 浮 浮设 气 气 设 设备 浮 浮 备 备设 设备 备
电解气浮设备
组合式气浮设备
膜分离设备
各类微孔过滤器
超滤膜过滤器
纳滤膜过滤器等
斜板斜管沉淀分离器 沉淀设备机 水械 力加 旋速 流澄 分清 离设 设备 备
吸泥机
单列链式
双列链式
油机
翻板式
提板式
泵吸式
虹吸式
虹吸泵吸式
刮泥机
吸泥机
垂架式
悬挂式
水位差自吸式
虹吸式
空气提升式
支墩式单周边传动
支墩式双周边传动
刮泥机
吸泥机
刮泥机
吸泥机
（5）曝气设备
曝气设备
鼓风曝气设备
表面曝气设备
水下曝气设备
纯氧曝气设备
离心鼓风机
高链式机械格栅除污机
背耙式格栅除污机
格栅
垂直格栅除污机
移动式伸缩臂格栅除污
机
葫芦抓斗式格栅除污机
弧形柱格栅除污机
摆臂型格栅除污机
拦污设备
筛网
固定式
固定平面式筛网
固定曲面式筛网
水力旋转筛网
板框型筛网
旋转式
圆筒型筛网
连续传送带型旋转式筛
网
除毛机
罗茨风机
各种曝气扩散器
泵型叶轮表面曝气机
立轴式
倒伞型叶轮表面曝气机
浮筒式叶轮表面曝气机
平板型叶轮表面曝气机
水平轴式
转刷式曝气机
转盘式曝气机
转筒式曝气机
自吸式射流曝气机
自供吸气式式螺射旋流曝曝气气机机
泵式曝气机
潜水鼓风式曝气搅拌机
（6）固液分离设备
• 主要包括气浮设备、膜分离设备、沉淀
• （2）电动机、减速机
三相异步电动机 电动机电磁调速电动机
变频调速电动机
单级摆线针轮减速机 减速机双级摆线针轮减速机
三级摆线针轮减速机
• （3）起重设备
电动葫芦
手动单梁悬挂起重机
起重设备起重机电手动动单单梁梁悬起挂重起机重机
电动单梁桥式起重机
电动吊钩双梁桥式起重机
（4）阀门、阀门电动装置与水锤消除 设备
立式容器
卧式容器
（11）换热设备
• 按换热设备的制作材料可分为金属质换 热器和非金属换热器；按换热方式可分 为直接式、蓄热式和间壁式换热设备。
（12）其它处理设备
• 包括吸附设备，萃取设备，吹脱设备， 汽提设备等等
END
（4）除污排泥设备
撇油撇渣设备
排泥设备
除砂设备
行车式撇渣机
绳索牵引式撇油撇渣机
链条牵引式撇渣机
悬挂式中心传动刮渣刮
矩形沉淀池
排泥设备
圆形沉淀池
排泥设备
行车式泵吸砂机
空气提砂机
螺旋式水砂分离器
刮泥机
行车式
链板式
螺旋输送式
中心传动式
周边传动式
刮泥机
水力混合搅拌设备
气体搅拌设备
（3）投药消毒设备
投加设备
干投设备
湿投设备
投药设备
计量设备
孔口计量设备 计虹吸量计泵量设备
投药消毒设备
超声波流量计
电磁流量计，涡街流量 计
消毒设备
加氯消毒设备
臭氧发生器 次氯酸钠发生器
ClO
发生器
2
紫外线消毒器
除污除砂排泥设备
圆筒型除毛机
链板框式除毛机
（2）搅拌设备
搅拌设备
采集式搅拌机
溶液搅动设备
夹壁式搅拌机
推进式搅拌机
折桨式搅拌机
管式静态混合器
混合搅拌设备
机械混合搅拌机
框式调速搅拌机
框式调速搅拌机
絮凝搅拌设备
立轴式机械絮凝搅拌机
卧轴式机械絮凝搅拌机
机械加速澄清池搅拌机
水下搅拌机
水工艺设备的分类
• 一、专用机械设备
• （1）闸门与闸门启闭机
闸门与闸门启闭机
明杆式镶铜铸铁圆闸门
明杆式镶铜铸铁方闸门
暗杆式镶铜铸铁圆闸门
闸门
平面钢闸门
铸铁潮门
切门
堰门
泥阀
手轮式螺杆启闭机
启闭机
明手杆摇式式手明电杆两启用闭启机闭机
暗杆式手电两用启闭机
重锤式抓落机构
阀门与 阀门电动装置
楔杆闸阀
平行式双闸板闸阀
蝶阀
止回阀
排气阀
阀门
多孔板阀
减压阀
பைடு நூலகம்
梳齿阀
球阀
锥形阀
活塞阀
套筒阀
阀门电
多回转阀门电动装置
动装置
9
部分回转阀门电动装置
水锤消除设备
下开式水锤消除器
压力外泄型 自闭式水锤消除器
爆破膜式消除器
缓闭止回阀
分阶段关闭型
4.2 专用设备
• 水工艺专用设备根据其使用功能，大致 上可分为14大类，即拦污设备、混合搅 拌设备、投药消毒设备、除污排泥设备、 曝气设备、固液分离设备、软化除盐设 备、污泥处理设备、一体化处理设备、 容器设备、换热设备、消防设备及其它 设备等
二、 专用设备
（1）拦污设备
链式旋转格栅除污机
高速造粒沉淀分离设等备
辐流式连续过滤器 过滤设备 自流动筒无式阀过过滤滤机器
各式压力过滤器 高效自清洗过滤器
（7）软化除盐设备
单床离子交换器
多床离子交换器
软化除盐设备
离子交换设备
复床离子交换器 混合床离子交换器 联合床离子交换器 移动床离子交换器
电渗析设备
反渗透设备
污泥处理设备
一体化设生 备活污水一体化备 处间 压 理歇 力 设式 式生 生物 物处 处理 理
埋地式生物处理
工业废水一体化备 处理设
（10）容器设备
常压容器
•
按压力分
低压容器
高压容器
按壁厚分
薄壁容器
厚壁容器
容器设备
球形容器
按几何形状
矩形容器
圆筒形容器
组合形容器
按安装操作方式
