发光二极管LEDPPT课件•发光二极管LED基本概念与原理•发光二极管LED材料与制备技术•发光二极管LED器件结构与封装形式•发光二极管LED驱动电路设计与应用实例目录•发光二极管LED性能测试与评估方法•总结回顾与展望未来发展趋势01发光二极管LED基本概念与原理发光二极管定义及分类定义发光二极管（LED）是一种能将电能转化为光能的半导体电子元件，具有高效、环保、寿命长等特点。
分类根据发光颜色、芯片材料、封装形式等不同，LED可分为多种类型，如单色LED、双色LED、全彩LED、大功率LED等。
工作原理与发光机制工作原理LED的核心部分是由P型半导体和N型半导体组成的晶片，在PN结附近，当注入少数载流子时，会与多数载流子复合而发出光子，从而实现电能到光能的转换。
发光机制LED的发光颜色与半导体材料的禁带宽度有关，不同材料的禁带宽度不同，发出的光子能量也不同，因此呈现出不同的颜色。
此外，通过改变LED的电流、电压等参数，还可以实现亮度和颜色的变化。
主要参数及性能指标主要参数LED的主要参数包括光通量、发光效率、色温、显色指数等，这些参数决定了LED的发光效果和使用性能。
性能指标评价LED性能的指标主要有寿命、可靠性、安全性等，这些指标对于LED的应用和推广具有重要意义。
应用领域及市场前景应用领域LED广泛应用于照明、显示、指示、背光等领域，如家居照明、商业照明、景观照明、交通信号灯、户外广告屏等。
市场前景随着人们对节能环保意识的提高和LED技术的不断发展，LED市场呈现出快速增长的趋势。
未来，LED将在更多领域得到应用，市场前景广阔。
02发光二极管LED材料与制备技术如砷化镓、磷化镓等，具有高亮度、高效率、长寿命等特点。
半导体材料荧光粉材料封装材料用于LED 的波长转换，可调整LED 的发光颜色。
如环氧树脂、硅胶等，用于保护LED 芯片和提高其稳定性。
030201常用材料类型及特点通过化学气相沉积等方法在衬底上生长出所需的半导体材料。
LED发光二极管的结构组成LED（Light Emitting Diode，发光二极管）是一种固态半导体器件，可将电能转化为光能。
它由多个不同材料层的结构组成。
下面将详细介绍LED发光二极管的结构组成。
一、LED结构概述LED主要由一个P型半导体层和一个N型半导体层之间的P-N结组成。
这个结构有助于在LED工作时产生发光。
此外，还有一些必要的附属层和器件用于增强和保护LED的性能。
二、P-N结1. N型半导体层：N型半导体层通常由硒化镓（Gallium Nitride）制成。
它是一种磊晶生长薄膜，具有较高的导电性能。
这一层通常是透明的，以便光能能够在发光时穿过。
2. P型半导体层：P型半导体层通常由掺杂的氮化镓（Gallium Nitride）制成。
它比N型半导体层有更少的自由电子，但具有更多的电子空穴。
这一层与N型半导体层形成P-N结，从而形成发光的基础条件。
三、发光材料层1. 自发光层：LED发光层使其成为发光器件。
它位于P-N结之上。
最常用的材料是砷化镓（Gallium Arsenide），它可以发出可见光。
根据材料的不同，发光可以是不同颜色的。
2.光学层：光学层用于改善光的均匀度和散射效果，以使LED发出更均匀、更明亮的光线。
光学层通常是用透明塑料或玻璃材料制成的。
四、金属电极1.N电极：N电极负责连接N型半导体层，并将电流引入LED结构中。
通常使用金属制成，常见的金属有铝。
2.P电极：P电极负责连接P型半导体层，并将电流引入LED结构中。
同样使用金属制成，常见的金属有银、镍等。
五、辅助层1.胶层：胶层用于固定LED结构中的各个层，并保证它们之间的良好接触。
常用的胶层材料有环氧树脂。
2.焊盘：焊盘是LED发光二极管的引脚。
它们通常用于连接其他电路，以供电和控制LED工作。
六、封装封装是将LED芯片和辅助层进行封装，以保护LED内部结构不受损坏，并提供排热和机械强度。
常见的封装材料有塑料和陶瓷，封装形式有导向型和散热型。
LED发光二极管内部结构详解LED即发光二极管（Light Emitting Diode），是一种能够将电能直接转换为光能的电子元件。
它是一种半导体器件，由两个不同材料的半导体结合而成。
下面将详细介绍LED发光二极管的内部结构。
一、PN结构LED的核心部分是一个PN结，它由P型半导体和N型半导体组成。
P型半导体中的正电荷多于负电荷，N型半导体中的负电荷多于正电荷。
当P型半导体与N型半导体通过PN结连接时，形成一个耗尽层，也叫势垒。
这个势垒可以阻止电子和空穴的自由移动，使得电流在正向偏置情况下能够通过。
二、发光层发光二极管的发光层位于PN结的一侧。
发光层是一种特殊的半导体材料，称为蓝宝石（GaN）或碳化硅（SiC）。
在发光层中注入了少量的杂质，这些杂质被称为掺杂剂，可以使其发出不同颜色的光。
三、电极LED的两端有两个电极引出。
其中一个是P型半导体的电极，另一个是N型半导体的电极。
这两个电极通过金属线或银胶连接到半导体片上。
电极起到导电和固定LED的作用。
四、封装LED芯片通常需要封装以保护内部结构和提高发光效果。
封装过程主要包括将LED芯片安装到底壳中，然后用透明的塑料或树脂材料封装。
封装材料透明度高，能够产生高亮度的光源。
五、波长转换层部分LED还包含一个波长转换层，也称为荧光体。
它位于发光层的上方，可以将LED发出的蓝光转换成其他颜色的光，如白光、黄光等。
六、反射杯有些LED还配有一个反射杯，它位于LED芯片上方，可以起到聚光的作用。
反射杯一般是金属或塑料材质，帮助将光线聚焦到一个方向，提高LED的亮度。
七、镀膜层一些LED芯片还会在其表面镀上一层薄膜，以增加反射效果，提高光的输出。
总结：LED发光二极管是由PN结、发光层、电极、封装、波长转换层、反射杯和镀膜层等组成的。
它能够将电能转换为光能，广泛应用于照明、显示、指示等领域。
通过合理的调整内部结构和材料选择，LED可以实现各种颜色和亮度的光效果。
贴片发光二极管的结构贴片发光二极管（Surface Mount LED）是一种发光二极管，也是一种半导体光源元件。
它采用特殊的结构设计，用于电子产品的照明和指示。
本文将介绍贴片发光二极管的结构和工作原理。
1. 元件结构贴片发光二极管由多个不同功能的元件组成，主要包括LED芯片、封装胶和引线。
LED芯片是贴片发光二极管的核心部件，它能够将电能转化为光能。
LED芯片通常由氮化镓等半导体材料制成，可以发出不同颜色的光。
封装胶用于保护LED芯片，同时起到集中光线和散热的作用。
引线连接LED芯片和外部电路，传输电流并提供支撑。
2. 工作原理贴片发光二极管通过施加电压来激发LED芯片，使其发出光线。
正向电压使LED芯片电子与空穴结合，能量级减少，电子发生跃迁，释放出能量的光子，产生光量子。
LED芯片中的半导体材料决定了发光的波长和颜色。
不同元件和结构的贴片发光二极管可以实现多种颜色和光学效果。
3. 应用领域贴片发光二极管被广泛应用于各种电子产品中，如手机、平板电脑、显示屏、照明灯具等。
由于其小巧、坚固耐用、功耗低、寿命长等特点，贴片发光二极管成为现代电子产品中不可或缺的光源元件。
不仅提高了产品的亮度和显示效果，还节约了能源和空间。
4. 发展趋势随着科技的不断进步，贴片发光二极管在尺寸、亮度、可靠性和成本等方面都有了长足的发展。
未来，贴片发光二极管将更加小型化、高效化和智能化，越来越多地应用于汽车、家居、医疗等领域。
同时，人们对LED照明产品的需求也将不断增长，推动着贴片发光二极管技术的进步和创新。
结语贴片发光二极管的结构和工作原理决定了其在现代电子产品中的重要地位和广泛应用。
通过不断的研究和改进，贴片发光二极管将为人们的生活和工作带来更多便利和惊喜。
希望本文能够让读者对贴片发光二极管有更深入的了解，期待未来这一技术的更加美好发展。
LED封装形式完整版LED（Light-Emitting Diode）是一种发光二极管，具有高效率、高亮度、寿命长等优点，已广泛应用于照明、显示和通信等领域。
LED的封装形式即为将LED芯片与外部封装材料结合在一起，保护芯片并提供灯光发射的外部结构。
下面将介绍LED封装的各种形式。
1. DIP形式（Dual Inline Package）：DIP是最常见的LED封装形式之一，它采用双排引线，能够方便地插入电路板的孔中固定。
DIP封装的LED结构简单，便于制造，但其灯珠直径较大，光斑分布不均匀，适用于一般照明和显示应用。
2. SMD形式（Surface Mount Device）：SMD是当前LED封装的主流形式之一，它通过焊接方式固定在电路板的表面。
SMD LED封装采用无引线结构，可实现高密度、高可靠性的贴装。
常见的SMD封装有3528和5050两种类型，其中数字代表了封装的尺寸，例如3528表示LED芯片的尺寸为3.5mm×2.8mm。
SMD LED封装具有体积小、灯珠分布均匀、光效高等特点，广泛应用于显示屏、指示灯和装饰照明等领域。
3. CSP形式（Chip Scale Package）：CSP是一种新兴的LED封装形式，与传统的封装方式相比，CSP封装将LED芯片尺寸缩小到与芯片本身相当的尺寸，实现了更高的亮度和更小的体积。
CSP封装无需借助附加基板，直接将芯片直接固定在PCB上，可以进一步提高LED显示屏的分辨率和亮度，广泛应用于高清晰度显示屏和汽车照明等领域。
4. COB形式（Chip-on-Board）：COB是一种将多个LED芯片直接粘接在一起，并用导热胶固定在陶瓷基板上的封装形式。
COB封装具有高集成度、高亮度和均匀的光斑分布等特点，可实现超高亮度的照明效果。
COB封装还可以通过将多颗LED芯片组成一个模块，实现多种颜色和灯光效果的组合，广泛应用于舞台灯光和户外照明等领域。
LED发光二极管技术参数常识半导体发光器件包括半导体发光二极管(简称LED)、数码管、符号管、米字管及点阵式显示屏(简称矩阵管)等。
事实上，数码管、符号管、米字管及矩阵管中的每个发光单元都是一个发光二极管。
一、半导体发光二极管工作原理、特性及应用(一)、LED发光原理发光二极管是由Ⅲ-Ⅳ族化合物，如GaAs(砷化镓)、GaP(磷化镓)、GaAsP(磷砷化镓)等半导体制成的，其核心是PN结。
因此它具有一般P-N结的I-N特性，即正向导通，反向截止、击穿特性。
此外，在一定条件下，它还具有发光特性。
在正向电压下，电子由N区注入P区，空穴由P区注入N区。
进入对方区域的少数载流子(少子)一部分与多数载流子(多子)复合而发光。
假设发光是在P区中发生的,那么注入的电子与价带空穴直接复合而发光,或者先被发光中心捕获后，再与空穴复合发光。
除了这种发光复合外，还有些电子被非发光中心(这个中心介于导带、介带中间附近)捕获，而后再与空穴复合，每次释放的能量不大，不能形成可见光。
发光的复合量相对于非发光复合量的比例越大，光量子效率越高。
由于复合是在少子扩散区内发光的，所以光仅在靠近PN结面数μm以内产生。
理论和实践证明，光的峰值波长λ与发光区域的半导体材料禁带宽度Eg有关，即λ≈1240/Eg(mm)式中Eg 的单位为电子伏特(eV)。
若能产生可见光(波长在380nm紫光~780nm红光)，半导体材料的Eg应在3.26~1.63eV之间。
比红光波长长的光为红外光。
现在已有红外、红、黄、绿及蓝光发光二极管，但其中蓝光二极管成本、价格很高，使用不普遍。
(二)、LED的特性1.极限参数的意义(1)允许功耗Pm:允许加于LED两端正向直流电压与流过它的电流之积的最大值。
超过此值，LED发热、损坏。
(2)最大正向直流电流IFm:允许加的最大的正向直流电流。
超过此值可损坏二极管。
(3)最大反向电压VRm:所允许加的最大反向电压。
超过此值，发光二极管可能被击穿损坏。
发光二极管封装1. 引言发光二极管（LED）是一种能够将电能转化为可见光的电子器件。
发光二极管封装是指将LED芯片封装在一种具有保护、导热和导光功能的外壳中，以实现对LED芯片的保护和光束控制。
本文将介绍发光二极管封装的原理、封装类型以及一些常见的封装材料。
2. 封装原理发光二极管封装的主要目的是提供对LED芯片的保护，同时能够控制光束的发散角度和射出方向。
封装过程中，需要将LED芯片固定在封装材料的底部，并通过导线连接芯片的正负极，以使其能够正常工作并发光。
封装材料的选择同样非常重要，需要具备良好的导热性能和导光性能，以确保LED的稳定工作和高亮度输出。
3. 封装类型根据封装的形式和结构，发光二极管封装可以分为多种类型。
常见的封装类型包括直插式（DIP）、贴片式（SMD）、透明式、封装板式等。
每种封装类型都有自己的特点和适用场景。
3.1 直插式（DIP）直插式封装是最早使用的一种封装形式，也是最常见的一种封装。
它具有体积较大的特点，适用于大功率LED的封装。
直插式封装需要通过在电路板上插入LED器件的引脚，再通过焊接来固定。
这种封装形式相对简单，但体积较大，不适合小型化的应用场景。
3.2 贴片式（SMD）贴片式封装是一种体积较小、结构较薄的封装形式，适用于小型化和集成化的应用场景。
贴片式封装可以直接焊接在电路板上，而无需插入引脚。
由于其体积小、重量轻，能够满足越来越高对小尺寸和轻型设备的需求。
3.3 透明式透明式封装是一种具有透明外壳的封装形式，通过透明外壳可以实现较好的光输出效果。
透明式封装通常用于需要较好光输出效果的应用场景，例如照明、显示等。
3.4 封装板式封装板式是一种特殊的封装形式，它将多个发光二极管封装在一个大型的封装板上。
这种封装形式可以实现高亮度输出，并在照明领域得到广泛应用。
4. 封装材料发光二极管封装需要选择适当的封装材料，以满足不同的要求。
常见的封装材料有塑料、陶瓷和金属等。

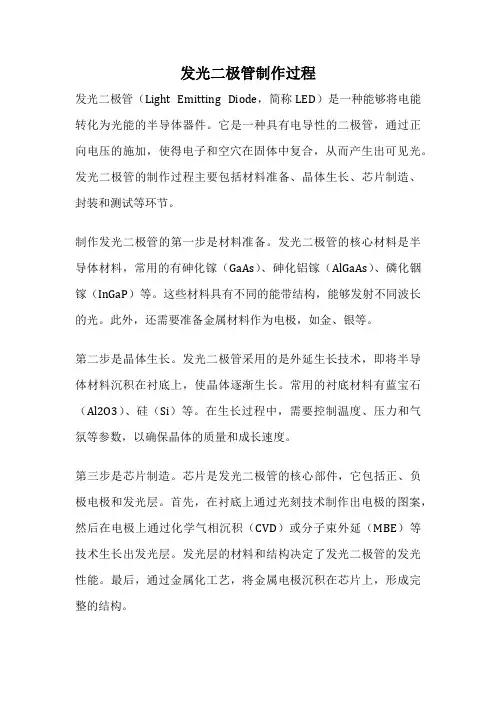

发光二极管制作过程发光二极管（Light Emitting Diode，简称LED）是一种能够将电能转化为光能的半导体器件。
它是一种具有电导性的二极管，通过正向电压的施加，使得电子和空穴在固体中复合，从而产生出可见光。
发光二极管的制作过程主要包括材料准备、晶体生长、芯片制造、封装和测试等环节。
制作发光二极管的第一步是材料准备。
发光二极管的核心材料是半导体材料，常用的有砷化镓（GaAs）、砷化铝镓（AlGaAs）、磷化铟镓（InGaP）等。
这些材料具有不同的能带结构，能够发射不同波长的光。
此外，还需要准备金属材料作为电极，如金、银等。
第二步是晶体生长。
发光二极管采用的是外延生长技术，即将半导体材料沉积在衬底上，使晶体逐渐生长。
常用的衬底材料有蓝宝石（Al2O3）、硅（Si）等。
在生长过程中，需要控制温度、压力和气氛等参数，以确保晶体的质量和成长速度。
第三步是芯片制造。
芯片是发光二极管的核心部件，它包括正、负极电极和发光层。
首先，在衬底上通过光刻技术制作出电极的图案，然后在电极上通过化学气相沉积（CVD）或分子束外延（MBE）等技术生长出发光层。
发光层的材料和结构决定了发光二极管的发光性能。
最后，通过金属化工艺，将金属电极沉积在芯片上，形成完整的结构。
第四步是封装。
封装是将芯片与外界环境隔离，以保护芯片并提供电气连接。
常见的封装形式有顶部透明的塑料封装和金属封装。
在封装过程中，需要对芯片进行焊接、封装材料注塑和切割等工艺，以形成最终的发光二极管产品。
最后一步是测试。
测试是确保发光二极管质量的重要环节。
通过测试，可以检测芯片的光电性能、电学参数和可靠性等指标。
常见的测试方法包括电流-电压特性测试、光强度测试、色度坐标测试等。
发光二极管的制作过程经历了材料准备、晶体生长、芯片制造、封装和测试等环节。
每个环节都需要精确的工艺和设备支持，以确保最终产品的性能和质量。
发光二极管的制作过程中涉及了多种材料和技术，是一项复杂而精细的工艺。
发光二极管的构造和原理发光二极管（Light Emitting Diode，简称LED）是一种能够发出可见光的半导体器件。
它是通过将电能转化为光能而实现发光的，具有体积小、寿命长、耐用、节能、反应快的特点，因此在各种照明、显示等领域得到广泛应用。
一、发光二极管的构造：发光二极管的标准结构包括P型半导体、N型半导体、P-N结、金属电极和透明环氧树脂封装等部分。
P型半导体和N型半导体分别通过多晶硅或者单晶硅的晶体生长技术制备而成。
1. P型半导体：P型半导体是在硅（Si）或者砷化镓（GaAs）等材料中，通过将硼（B）等离子体杂质掺入制作而成。
掺杂杂质后，硅晶体中的硅原子被部分取代，因此缺少电子。
2. N型半导体：N型半导体则是通过将磷（P）等掺杂杂质掺入硅晶体中制备而成。
因为磷原子中有5个电子，其中4个电子和硅晶体原子形成共价键，一个电子不形成共价键。
3. P-N结：将P型半导体和N型半导体材料在一起制作而成，即形成了P-N结。
在P-N结的接触面上，N型半导体中的多余电子会向P型半导体中的缺少电子的区域流动，形成带正电的离子、电子重组产生能量的区域。
4. 金属电极：P型半导体和N型半导体的两端各接上金属电极，金属电极的作用是为发光二极管提供电流。
5. 透明环氧树脂封装：将以上部分组装在一起，并使用透明环氧树脂进行封装，以保护发光二极管内部结构免受外界影响。
二、发光二极管的原理：发光二极管的发光是通过电流通过P-N结而引起的，其发光原理可以通过P-N 结的内部发光理论、能带理论以及注入激子复合理论来解释。
1. 内部发光理论：当电流被施加到发光二极管上时，P型半导体中的空穴和N 型半导体中的电子在P-N结区域形成复合。
在这个复合过程中，电子从N型半导体跳跃到P型半导体，释放出的能量以光的形式发出。
2. 能带理论：根据能带理论，半导体材料中电子的能量是量子化的，它们仅能具备一定数量的能量。
当一个电子从高能级跃迁到低能级时，将释放出一个能量子，该能量子以光子的形式发出。

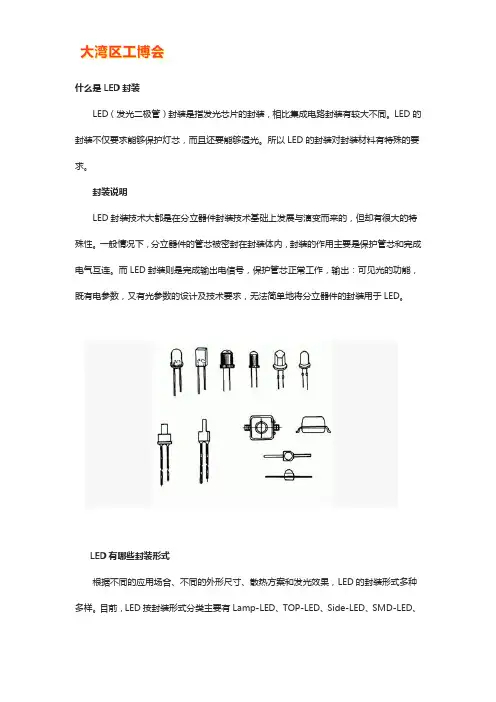

什么是LED封装LED（发光二极管）封装是指发光芯片的封装，相比集成电路封装有较大不同。
LED的封装不仅要求能够保护灯芯，而且还要能够透光。
所以LED的封装对封装材料有特殊的要求。
封装说明LED封装技术大都是在分立器件封装技术基础上发展与演变而来的，但却有很大的特殊性。
一般情况下，分立器件的管芯被密封在封装体内，封装的作用主要是保护管芯和完成电气互连。
而LED封装则是完成输出电信号，保护管芯正常工作，输出：可见光的功能，既有电参数，又有光参数的设计及技术要求，无法简单地将分立器件的封装用于LED。
LED有哪些封装形式根据不同的应用场合、不同的外形尺寸、散热方案和发光效果，LED的封装形式多种多样。
目前，LED按封装形式分类主要有Lamp-LED、TOP-LED、Side-LED、SMD-LED、High-Power-LED、Flip Chip-LED等，具体介绍如下：Lamp-LED封装（垂直LED）Lamp-LED早期出现的是直插LED，它的封装采用灌封的形式。
灌封的过程是先在LED 成型模腔内注入液态环氧树脂，然后插入压焊好的LED支架，放入烘箱中让环氧树脂固化后，将LED从模腔中脱离出即成型。
由于制造工艺相对简单、成本低，有着较高的市场占有率。
SMD-LED封装（表面黏着LED）贴片LED式贴于线路板表面的，适合SMT加工，可回流焊，很好的解决了亮度、视角、平整度、可靠性、一致性等问题，采用了更轻的PCB板和反射层材料，改进后去掉了直插LED较重的碳钢材料引脚，使显示反射层需要填充的环氧树脂更少，目的是缩小尺寸，降低重量。
这样，表面贴装LED可轻易地将产品重量减轻一半，终使应用更加完美。
Side-LED封装（侧发光LED）目前，LED封装的另一个重点便是侧面发光封装。
如果想使用LED当LCD得背光光源，那么LED的侧面发光需与表面发光相同，才能使LCD背光发光均匀。
虽然使用导线架的设计，也可以达到侧面发光的目的，但是散热效果不好。
发光二极管封装结构发光二极管（Light Emitting Diode，简称LED）是一种半导体器件，具有发光功能。
它广泛应用于照明、显示、通信等领域。
发光二极管封装结构对其性能和应用具有重要影响。
本文将介绍发光二极管的封装结构，包括常见的封装类型和封装材料。
一、常见的封装类型发光二极管的封装类型多种多样，常见的有直插式封装、贴片封装和模块封装。
1. 直插式封装直插式封装是最早的一种封装方式，其引脚以直线排列，并插入电路板上的孔中进行焊接。
这种封装结构简单、成本低廉，适用于大批量生产。
然而，由于其体积较大，不适用于高密度集成电路的应用。
2. 贴片封装贴片封装是目前最常见的封装方式，尤其适用于小型化和高密度集成电路。
贴片封装将发光二极管芯片封装在一个小型的塑料封装体中，通过焊接或粘贴固定在电路板上。
这种封装结构具有体积小、重量轻、可靠性高等优点，广泛应用于照明和显示领域。
3. 模块封装模块封装是将多个发光二极管芯片封装在一个模块中，形成一个功能完整的发光二极管模块。
模块封装具有良好的散热性能和可靠性，适用于大功率LED照明和显示应用。
二、常见的封装材料发光二极管的封装材料对其性能和应用也有很大影响，常见的封装材料有塑料封装和陶瓷封装。
1. 塑料封装塑料封装是目前使用最广泛的封装材料，其主要成分是聚合物。
塑料封装具有低成本、易加工、良好的电绝缘性能等优点。
然而，塑料封装的热导率较低，散热性能较差，对于高功率LED应用有一定限制。
2. 陶瓷封装陶瓷封装是一种高性能的封装材料，具有优良的热导率和良好的耐高温性能。
陶瓷封装通常采用氮化铝陶瓷，具有良好的散热性能和耐腐蚀性能，适用于高功率LED应用。
三、封装结构对性能的影响发光二极管的封装结构对其性能和应用具有重要影响。
1. 散热性能发光二极管在工作过程中会产生热量，如果不能及时散热，会导致LED温度升高，降低其发光效率和寿命。
因此，封装结构需要具有良好的散热性能，以保证LED的稳定工作。
LED发光二极管技术参数常识半导体发光器件包括半导体发光二极管（简称LED）、数码管、符号管、米字管及点阵式显示屏（简称矩阵管）等。
事实上，数码管、符号管、米字管及矩阵管中的每个发光单元都是一个发光二极管。
一、半导体发光二极管工作原理、特性及应用（一）LED发光原理发光二极管是由Ⅲ-Ⅳ族化合物，如GaAs（砷化镓）、GaP（磷化镓）、GaAsP（磷砷化镓）等半导体制成的，其核心是PN结。
因此它具有一般P-N结的I-N特性，即正向导通，反向截止、击穿特性。
此外，在一定条件下，它还具有发光特性。
在正向电压下，电子由N区注入P区，空穴由P区注入N区。
进入对方区域的少数载流子（少子）一部分与多数载流子（多子）复合而发光，如图1所示。
假设发光是在P区中发生的,那么注入的电子与价带空穴直接复合而发光,或者先被发光中心捕获后，再与空穴复合发光。
除了这种发光复合外，还有些电子被非发光中心（这个中心介于导带、介带中间附近）捕获，而后再与空穴复合，每次释放的能量不大，不能形成可见光。
发光的复合量相对于非发光复合量的比例越大，光量子效率越高。
由于复合是在少子扩散区内发光的，所以光仅在靠近PN结面数μm以内产生。
理论和实践证明，光的峰值波长λ与发光区域的半导体材料禁带宽度Ｅg有关，即λ≈1240/Eg （mm）式中Eg的单位为电子伏特（eV）。
若能产生可见光（波长在380nm紫光～780nm 红光），半导体材料的Eg应在3.26～1.63eV之间。
比红光波长长的光为红外光。
现在已有红外、红、黄、绿及蓝光发光二极管，但其中蓝光二极管成本、价格很高，使用不普遍。
（二）LED的特性1．极限参数的意义（1）允许功耗Pm:允许加于LED两端正向直流电压与流过它的电流之积的最大值。
超过此值，LED发热、损坏。
（2）最大正向直流电流IFm：允许加的最大的正向直流电流。
超过此值可损坏二极管。
（3）最大反向电压VRm：所允许加的最大反向电压。
发光二极管封装结构1. 引言发光二极管（Light Emitting Diode，简称LED）是一种将电能转化为光能的半导体器件。
它具有高效、低能耗、寿命长等优点，因此被广泛应用于照明、显示、通信等领域。
而发光二极管的封装结构起到了保护芯片、导光、散热等重要作用，本文将对发光二极管封装结构进行详细介绍。
2. 发光二极管的基本结构发光二极管的基本结构由四个主要部分组成：芯片、封装材料、引线、外壳。
下面对这四个部分进行详细介绍。
2.1 芯片发光二极管的核心是芯片，芯片上包含有多层不同半导体材料。
其中，n型层和p型层之间形成一个pn结。
当正向电压施加到pn结上时，电子从n型层跃迁至p型层，与空穴复合产生光子，从而发光。
2.2 封装材料封装材料是将芯片进行固定和保护的重要组成部分。
常用的封装材料有环氧树脂、硅胶、聚苯乙烯等。
封装材料需要具有良好的导热性、抗紫外线、防潮等性能，以确保芯片的正常工作。
2.3 引线引线连接了芯片与外部电路，起到传导电流的作用。
引线一般采用金属材料，如金、铜等。
引线的焊接质量对发光二极管的性能和寿命有着重要影响，需要保证引线与芯片的良好连接，以减小接触电阻和热阻。
2.4 外壳外壳是封装结构的最外层，主要起到保护芯片和引线的作用。
外壳需要具备高透光性、耐热性等特点，并且能够有效散热，以保持芯片的正常工作温度。
常用的外壳材料有塑料、陶瓷、金属等。
3. 发光二极管封装结构的分类根据封装结构的不同，发光二极管可以分为多种类型。
下面介绍几种常见的封装结构。
3.1 直插式封装（DIP）直插式封装是最早出现的一种封装结构，也是最常见的封装形式之一。
它采用直接插入电路板孔中的方式进行安装。
直插式封装结构简单，易于安装和维修，但体积较大，适用于一些对体积要求不苛刻的应用场景。
3.2 贴片封装（SMD）贴片封装是近年来最流行的一种封装形式，它体积小、功耗低、可靠性高。
贴片封装可以直接焊接在PCB的表面，可以实现高密度的集成和自动化生产。
发光二极管的封装型号1. 引言发光二极管（Light Emitting Diode，简称LED）是一种能够将电能转换为光能的电子元件。
它具有低功耗、长寿命、快速开关速度等特点，因此在照明、指示、显示等领域得到了广泛应用。
而发光二极管的封装型号则是指LED所采用的外壳形状和尺寸标准，不同的封装型号适用于不同的应用场景和需求。
2. 常见的发光二极管封装型号2.1 DIP LEDDIP LED（Dual In-line Package LED）是一种最常见且最早出现的LED封装类型。
它通常采用直径为3mm或5mm的圆柱形外壳，具有两个引脚，其中一个是正极（Anode），另一个是负极（Cathode）。
DIP LED广泛应用于指示灯、数码管、电子钟等领域。
2.2 SMD LEDSMD LED（Surface Mount Device LED）是一种表面贴装式LED封装类型。
相比于DIP LED，SMD LED更加小巧轻薄，并且不需要通过插针焊接，而是直接焊接在PCB 板上。
常见的SMD LED封装型号有0603、0805、1206等，其中数字代表了封装的尺寸。
SMD LED广泛应用于手机背光、电视屏幕、室内照明等领域。
2.3 COB LEDCOB LED（Chip-on-Board LED）是一种将多个LED芯片直接贴合在一块基板上的封装类型。
它可以提供更高的亮度和更好的散热性能，因此被广泛应用于大功率照明领域。
COB LED具有较大的尺寸，常见的型号有20W、30W、50W等。
COB LED适用于室外照明、景观照明等高功率需求场景。
2.4 PLCC LEDPLCC LED（Plastic Leaded Chip Carrier LED）是一种多引脚可塑性外壳封装类型。
它通常采用方形或长方形外壳，并具有多个引脚，以提供更强的连接稳定性和导热性能。
PLCC LED广泛应用于汽车前灯、室内显示屏等领域。
3. 封装型号选择与应用场景选择适合的发光二极管封装型号对于不同的应用场景非常重要。
发光二极管的多种形式封装结构及技术1 引言LED是一类可直接将电能转化为可见光和辐射能的发光器件，具有工作电压低，耗电量小，发光效率高，发光响应时间极短，光色纯，结构牢固，抗冲击，耐振动，性能稳定可靠，重量轻，体积小，成本低等一系列特性，发展突飞猛进，现已能批量 可见光谱段各种颜色的高亮度、高性能 品。
国 红、绿、橙、黄的量约占世界总量的2％，“十五”期间的 业目标是达到年亿只的能力，实现超高亮度l nP的E D外延片和芯片的大 ，年 10亿只以上红、橙、黄超高亮度L ED管芯，突破材料的关键技术，实现蓝、绿、白的的中批量 。
据预测，到年国际上E D的市场需求量约为2000亿只，销售额达00亿美元。
在LED业链接中，上游是D衬底晶片及衬底 ，中游的 业化为芯片设计及制造 ，下游归D封装与测试，研发低热阻、优异光学特性、高可靠的封装技术是新型LED走向实用、走向市场的业化必经之路，从某种意义上讲是链接业与市场的纽带，只有封装好的才能成为终端 品，才能投入实际应用，才能为顾客提供服务，使 业链环环相扣，无缝畅通。
2 LED封装的特殊性LED封装技术大都是在分立器件封装技术基础上发展与演变而来的，但却有很大的特殊性。
一般情况下，分立器件的管芯被密封在封装体内，封装的作用主要是保护管芯和完成电气互连。
而LED封装则是完成输出电信号，保护管芯正常工作，输出：可见光的功能，既有电参数，又有光参数的设计及技术要求，无法简单地将分立器件的封装用于L ED。
LED的核心发光部分是由p型和n型半导体构成的结管芯，当注入结的少数载流子与多数载流子复合时，就会发出可见光，紫外光或近红外光。
但pn结区发出的光子是非定向的，即向各 方向发射有相同的几率，因此，并不是管芯 的所有光都可以释放出来，这主要取决于半导体材料质量、管芯结构及几何形状、封装内部结构与包封材料，应用要求提高LED的内、外部量子效率。
常规m 型封装是将边长0.25mm的正方形管芯粘结或烧结在引线架上，管芯的正极通过球形接触点与金丝，键合为内引线与一条管脚相连，负极通过反射杯和引线架的另一管脚相连，然后其顶部用环氧树脂包封。
反射杯的作用是收集管芯侧面、界面发出的光，向期望的方向角内发射。
顶部包封的环氧树脂做成一定形状，有这样几种作用：保护管芯等不受外界侵蚀；采用不同的形状和材料性质(掺或不掺散色剂)，起透镜或漫射透镜功能，控制光的发散角；管芯折射率与空气折射率相关太大，致使管芯内部的全反射临界角很小，其有源层 的光只有小部分被取出，大部分易在管芯内部经多次反射而被吸收，易发 全反射导致过多光损失，选用相应折射率的环氧树脂作过渡，提高管芯的光出射效率。
用作构成管壳的环氧树脂须具有耐湿性，绝缘性，机械强度，对管芯发出光的折射率和透射率高。
选择不同折射率的封装材料，封装几何形状对光子逸出效率的影响是不同的，发光强度的角分布也与管芯结构、光输出方式、封装透镜所用材质和形状有关。
若采用尖形树脂透镜，可使光集中到LED的轴线方向，相应的视角较小；如果顶部的树脂透镜为圆形或平面型，其相应视角将增大。
一般情况下，LED的发光波长随温度变化为．2-0．3nm／℃，光谱宽度随之增加，影响颜色鲜艳度。
另外，当正向电流流经pn结，发热性损耗使结区 温升，在室温附近，温度每升高1℃，LED的发光强度会相应地减少％左右，封装散热；时保持色纯度与发光强度非常重要，以往多采用减少其驱动电流的办法，降低结温，多数的驱动电流限制在m A左右。
但是，LED的光输出会随电流的增大而增加，目前，很多功率型L ED的驱动电流可以达到A、甚至1A级，需要改进封装结构，全新的D 封装设计理念和低热阻封装结构及技术，改善热特性。
例如，采用大面积芯片倒装结构，选用导热性能好的银胶，增大金属支架的表面积，焊料凸点的硅载体直接装在热沉上等方法。
此外，在应用设计中，PCB线路板等的热设计、导热性能也十分重要。
进入21世纪后，LED的高效化、超高亮度化、全色化不断发展创新，红、橙LED光效已达到00Im／W，绿LED 为501m／W，单只的光通量也达到数十m。
LED芯片和封装不再沿龚传统的设计理念与制造 模式，在增加芯片的光输出方面，研发不仅仅限于改变材料内杂质数量，晶格缺陷和位错来提高内部效率，同时，如何改善管芯及封装内部结构，增强内部 光子出射的几率，提高光效，解决散热，取光和热沉优化设计，改进光学性能，加速表面贴装化进程更是 业界研发的主流方向。
3 品封装结构类型自上世纪九十年代以来，LED芯片及材料制作技术的研发取得多项突破，透明衬底梯形结构、纹理表面结构、芯片倒装结构，商品化的超高亮度(1cd以上)红、橙、黄、绿、蓝的品相继问市，如表1所示，2000年开始在低、中光通量的特殊照明中获得应用。
LED的上、中游 业受到前所未有的重视，进一步推动下游的封装技术及 业发展，采用不同封装结构形式与尺寸，不同发光颜色的管芯及其双色、或三色组合方式，可 出多种系列，品种、规格的 品。
LED 品封装结构的类型如表所示，也有根据发光颜色、芯片材料、发光亮度、尺寸大小等情况特征来分类的。
单 管芯一般构成点光源，多 管芯组装一般可构成面光源和线光源，作信息、状态指示及显示用，发光显示器也是用多 管芯，通过管芯的适当连接(包括串联和并联)与合适的光学结构组合而成的，构成发光显示器的发光段和发光点。
表面贴装E D可逐渐替代引脚式L ED，应用设计更灵活，已在显示市场中占有一定的份额，有加速发展趋势。
固体照明光源有部分 品上市，成为今后E D的中、长期发展方向。
4 引脚式封装LED脚式封装采用引线架作各种封装外型的引脚，是最先研发成功投放市场的封装结构，品种数量繁多，技术成熟度较高，封装内结构与反射层仍在不断改进。
标准被大多数客户认为是目前显示行业中最方便、最经济的解决方案，典型的传统L ED安置在能承受．1W输入功率的包封内，其90％的热量是由负极的引脚架散发至C B板，再散发到空气中，如何降低工作时pn结的温升是封装与应用必须考虑的。
包封材料多采用高温固化环氧树脂，其光性能优良，工艺适应性好， 品可靠性高，可做成有色透明或无色透明和有色散射或无色散射的透镜封装，不同的透镜形状构成多种外形及尺寸，例如，圆形按直径分为m、3mm、 4．4mm、、等数种，环氧树脂的不同组份可 不同的发光效果。
花色点光源有多种不同的封装结构：陶瓷底座环氧树脂封装具有较好的工作温度性能，引脚可弯曲成所需形状，体积小；金属底座塑料反射罩式封装是一种节能指示灯，适作电源指示用；闪烁式将M OS振荡电路芯片与L ED管芯组合封装，可自行 较强视觉冲击的闪烁光；双色型由两种不同发光颜色的管芯组成，封装在同一环氧树脂透镜中，除双色外还可获得第三种的混合色，在大屏幕显示系统中的应用极为广泛，并可封装组成双色显示器件；电压型将恒流源芯片与L ED管芯组合封装，可直接替代5—24V的各种电压指示灯。
面光源是多LED管芯粘结在微型PCB板的规定位置上，采用塑料反射框罩并灌封环氧树脂而形成，PCB板的不同设计确定外引线排列和连接方式，有双列直插与单列直插等结构形式。
点、面光源现已开发出数百种封装外形及尺寸，供市场及客户适用。
LED发光显示器可由数码管或米字管、符号管、矩陈管组成各种多位 品，由实际需求设计成各种形状与结构。
以数码管为例，有反射罩式、单片集成式、单条七段式等三种封装结构，连接方式有共阳极和共阴极两种，一位就是通常说的数码管，两位以上的一般称作显示器。
反射罩式具有字型大，用料省，组装灵活的混合封装特点，一般用白色塑料制作成带反射腔的七段形外壳，将单 D管芯粘结在与反射罩的七 反射腔互相对位的PCB板上，每 反射腔底部的中心位置是管芯形成的发光区，用压焊方法键合引线，在反射罩内滴人环氧树脂，与粘好管芯的PCB板对位粘合，然后固化即成。
反射罩式又分为空封和实封两种，前者采用散射剂与染料的环氧树脂，多用于单位、双位器件；后者上盖滤色片与匀光膜，并在管芯与底板上涂透明绝缘胶，提高出光效率，一般用于四位以上的数字显示。
单片集成式是在发光材料晶片上制作大量七段数码显示器图形管芯，然后划片分割成单片图形管芯，粘结、压焊、封装带透镜(俗称鱼眼透镜)的外壳。
单条七段式将已制作好的大面积E D芯片，划割成内含一只或多只管芯的发光条，如此同样的七条粘结在数码字形的可伐架上，经压焊、环氧树脂封装构成。
单片式、单条式的特点是微小型化，可采用双列直插式封装，大多是专用品。
LED光柱显示器在06mm长度的线路板上，安置只管芯(最多可达01只管芯)，属于高密度封装，利用光学的折射原理，使点光源通过透明罩壳的13-15条光栅成像，完成每只管芯由点到线的显示，封装技术较为复杂。
半导体结的电致发光机理决定L ED不可能 具有连续光谱的白光，同时单只E D也不可能 两种以上的高亮度单色光，只能在封装时借助荧光物质，蓝或紫外E D 管芯上涂敷荧光粉，间接 宽带光谱，合成白光；或采用几种(两种或三种、多种)发不同色光的管芯封装在一 组件外壳内，通过色光的混合构成白光LED。
这两种方法都取得实用化，日本0年 白光LED达1亿只，发展成一类稳定地发白光的 品，并将多只白光LED设计组装成对光通量要求不高，以局部装饰作用为主，追求新潮的电光源。
5 表面贴装封装在年，表面贴装封装的(SMD LED)逐渐被市场所接受，并获得一定的市场份额，从引脚式封装转向D符合 电子行业发展大趋势，很多 厂商推出此类品。
早期的D LED大多采用带透明塑料体的O T-23改进型，外形尺寸．04×1．11mm，卷盘式容器编带包装。
在SOT-23基础上，研发出带透镜的高亮度S MD的L M-125系列，SLM-245系列L ED，前者为单色发光，后者为双色或三色发光。
近些年，SMD LED成为一 发展热点，很好地解决了亮度、视角、平 度、可靠性、一致性等问题，采用更轻的P CB板和反射层材料，在显示反射层需要填充的环氧树脂更少，并去除较重的碳钢材料引脚，通过缩小尺寸，降低重量，可轻易地将品重量减轻一半，最终使应用更趋完美，尤其适合户内，半户外全彩显示屏应用。
表3示出常见的LED的几种尺寸，以及根据尺寸(加上必要的间隙)计算出来的最佳观视距离。
焊盘是其散热的重要渠道，厂商提供的S MD LED的数据都是以4．0×4．0mm的焊盘为基础的，采用回流焊可设计成焊盘与引脚相等。
超高亮度E D 品可采用C(塑封带引线片式载体)-2封装，外形尺寸为3．0×2．8mm，通过独特方法装配高亮度管芯， 品热阻为400K／W，可按C方式焊接，其发光强度在驱动电流下达m cd。
