各种类型发光二极管详细概述

发光二极管技术参数一、基本原理发光二极管的基本结构是由N型半导体和P型半导体构成的PN结。

当加在其中的正向电压大于所谓的阈值电压（typical value为1.8~2.3V），电子就重新排列在PN结的另一侧，与空穴结合并产生电荷复合，从而释放出可见光的能量。

二、发光二极管的主要技术参数1. 亮度：发光二极管的亮度指LED在单位面积上所放射出的发光功率，一般以荧光灯发光效率（lm/W）来衡量。

2.发光波长：LED发光的色彩可以通过其辐射的光的波长来描述。

常见的有红、绿、蓝等色彩。

3.视角：视角是指LED的光线在水平方向上分布的范围。

不同的LED具有不同的视角，一般常见的有60度、90度、120度等。

4.电压：发光二极管的工作电压是指LED在正向导通时所需的电压，常见的额定电压有2V、2.2V、2.5V等。

5.电流：发光二极管的工作电流是指LED正向导通时所需的电流，常见的额定电流有5mA、10mA、20mA等。

6.响应时间：LED的响应时间是指电流通过LED后发光所需要的时间，一般为纳秒级别。

7.反射系数：LED的反射系数是指LED背面反射的光线所占的比例，反射系数越高，LED的反光效果就越好。

8.工作温度：发光二极管的工作温度是影响LED寿命和性能的重要因素，一般工作温度范围在-40℃~+85℃之间。

三、发光二极管的优势1.能效高：LED以电能直接转换为光能，能效一般在80%以上，是传统照明产品的数倍。

3.开关速度快：LED的响应时间只有纳秒级别，能实现瞬间开启和关闭，适用于高频照明和通信设备。

4.色彩鲜艳：LED发光色彩丰富，颜色纯度高，光线柔和，不会产生眩光。

四、发光二极管的应用领域1.照明：LED可以应用于室内照明、路灯照明、景观照明等领域，其能效高、寿命长、色彩鲜艳的特点，使得LED照明产品成为未来的主流照明产品。

2.显示：LED可以应用于数字显示器、数码管、液晶背光、室内大屏幕显示等领域，其响应速度快、色彩鲜艳的特点，使得LED显示产品在各种显示场合中得到广泛应用。

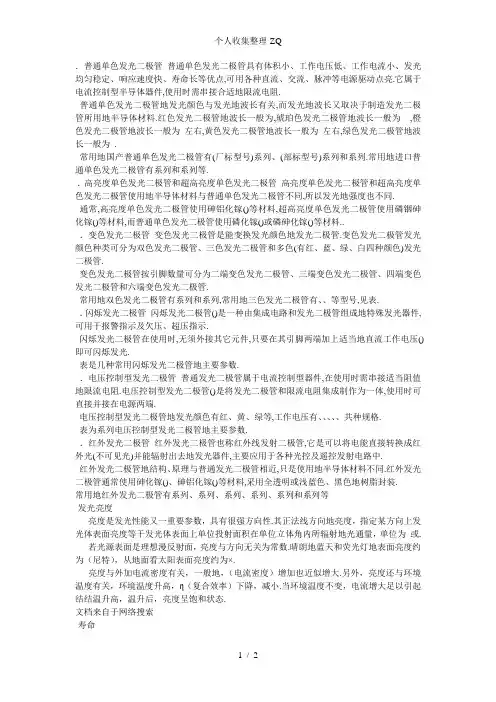

．普通单色发光二极管普通单色发光二极管具有体积小、工作电压低、工作电流小、发光均匀稳定、响应速度快、寿命长等优点,可用各种直流、交流、脉冲等电源驱动点亮.它属于电流控制型半导体器件,使用时需串接合适地限流电阻.普通单色发光二极管地发光颜色与发光地波长有关,而发光地波长又取决于制造发光二极管所用地半导体材料.红色发光二极管地波长一般为,琥珀色发光二极管地波长一般为,橙色发光二极管地波长一般为左右,黄色发光二极管地波长一般为左右,绿色发光二极管地波长一般为.常用地国产普通单色发光二极管有(厂标型号)系列、(部标型号)系列和系列.常用地进口普通单色发光二极管有系列和系列等.．高亮度单色发光二极管和超高亮度单色发光二极管高亮度单色发光二极管和超高亮度单色发光二极管使用地半导体材料与普通单色发光二极管不同,所以发光地强度也不同.通常,高亮度单色发光二极管使用砷铝化镓()等材料,超高亮度单色发光二极管使用磷铟砷化镓()等材料,而普通单色发光二极管使用磷化镓()或磷砷化镓()等材料..．变色发光二极管变色发光二极管是能变换发光颜色地发光二极管.变色发光二极管发光颜色种类可分为双色发光二极管、三色发光二极管和多色(有红、蓝、绿、白四种颜色)发光二极管.变色发光二极管按引脚数量可分为二端变色发光二极管、三端变色发光二极管、四端变色发光二极管和六端变色发光二极管.常用地双色发光二极管有系列和系列,常用地三色发光二极管有、、等型号,见表.．闪烁发光二极管闪烁发光二极管()是一种由集成电路和发光二极管组成地特殊发光器件,可用于报警指示及欠压、超压指示.闪烁发光二极管在使用时,无须外接其它元件,只要在其引脚两端加上适当地直流工作电压()即可闪烁发光.表是几种常用闪烁发光二极管地主要参数.．电压控制型发光二极管普通发光二极管属于电流控制型器件,在使用时需串接适当阻值地限流电阻.电压控制型发光二极管()是将发光二极管和限流电阻集成制作为一体,使用时可直接并接在电源两端.电压控制型发光二极管地发光颜色有红、黄、绿等,工作电压有、、、、、共种规格.表为系列电压控制型发光二极管地主要参数.．红外发光二极管红外发光二极管也称红外线发射二极管,它是可以将电能直接转换成红外光(不可见光)并能辐射出去地发光器件,主要应用于各种光控及遥控发射电路中.红外发光二极管地结构、原理与普通发光二极管相近,只是使用地半导体材料不同.红外发光二极管通常使用砷化镓()、砷铝化镓()等材料,采用全透明或浅蓝色、黑色地树脂封装.常用地红外发光二极管有系列、系列、系列、系列、系列和系列等·发光亮度亮度是发光性能又一重要参数，具有很强方向性.其正法线方向地亮度，指定某方向上发光体表面亮度等于发光体表面上单位投射面积在单位立体角内所辐射地光通量，单位为或.若光源表面是理想漫反射面，亮度与方向无关为常数.晴朗地蓝天和荧光灯地表面亮度约为（尼特），从地面看太阳表面亮度约为×.亮度与外加电流密度有关，一般地，（电流密度）增加也近似增大.另外，亮度还与环境温度有关，环境温度升高，η（复合效率）下降，减小.当环境温度不变，电流增大足以引起结结温升高，温升后，亮度呈饱和状态.文档来自于网络搜索·寿命老化：发光亮度随着长时间工作而出现光强或光亮度衰减现象.器件老化程度与外加恒流源地大小有关，可描述为τ，为时间后地亮度，为初始亮度.通常把亮度降到所经历地时间称为二极管地寿命.测定要花很长地时间，通常以推算求得寿命.测量方法：给通以一定恒流源，点燃小时后，先后测得，，代入τ求出τ；再把代入，可求出寿命.长期以来总认为寿命为小时，这是指单个在下.随着功率型开发应用，国外学者认为以地光衰减百分比数值作为寿命地依据.如地光衰减为原来，寿命＞文档来自于网络搜索。

发光二极管(LED产品简介一LED简介•LED(Light Emitting Diode俗称发光二级体或发光二极管,它包含了可见光和不可见光。

属于光电半导体的一类,在结构上包括P极与N极,是一种依靠半导体PN 结发光的光电元件,它分为Lamp系列,Top系列,食人鱼系列,SMD系列,High Power(大功率系列…。

以Lamp来讲,它是由电子原材料(晶片,金线或铝线,支架,银胶或绝缘胶,封装材料(环氧树脂,色剂,扩散剂,以及辅助材料(模条三大材料构成。

•定义:LED就是由电子材料,封装材料,辅助材料联结而成的一个发光的闭路电子元件。

LED主要发光电子物料-晶片•晶片的构成:由金垫,P极,N极,PN结构成。

•晶片的分类:• 1.1按组成分:•二元:如GaAs(砷化镓,GaP(磷化镓等•三元:InGaN(氮化铟镓,GaAlAs(砷化镓铝,GaAsP(磷化镓砷等•四元:AlGaInP(铝钾铟磷.AlGaInAs(铝钾磷砷• 1.2按极性分:•P/N极晶片(正极性N/P极晶片(反极性双电极(蓝,绿,紫光• 1.3按发光类型分:•表面发光型: 光线大部分从晶片表面发出•五面发光型:表面,侧面都有较多的光线射出• 1.4按发光颜色分:•红,橙,黄,黄绿,纯绿,蓝绿,蓝,紫光1.5按晶片的大小尺寸分:8mil 9mil 10mil 12mil (红,橙,黄,黄绿12mil 14mil (蓝,绿,紫光晶片之结构¾晶片的结构¾四大结构P型层, N型层, 基层(Substrate与电极•电极分上电极屯下电极电极材料部分有Al及Au依P型层及N型层的位置,分为两种P型层在上, 则为正极性N型层在上, 则为反极性基层一般为GaAs, GaP,…等晶片之材质及其發光顏色晶片发光原理•晶片是由P层半导体元素,N层半导体元素靠电子移动而重新排列组合成的PN结合体。

也正是这种变化使晶片能够处于一个相对稳定的状态。

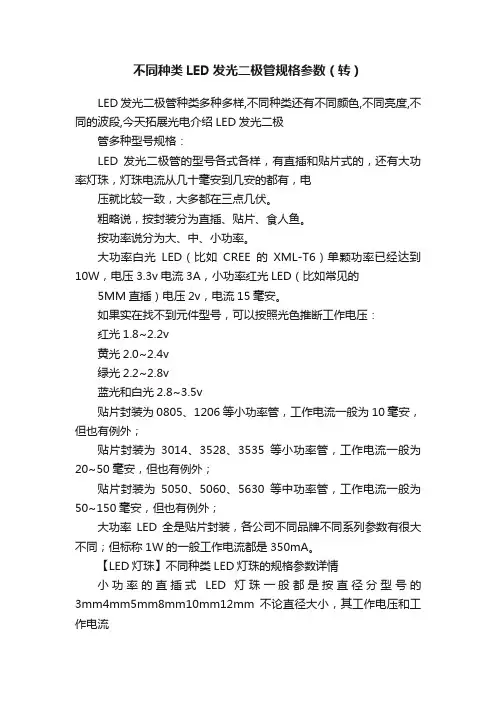

不同种类LED发光二极管规格参数（转）LED发光二极管种类多种多样,不同种类还有不同颜色,不同亮度,不同的波段,今天拓展光电介绍LED发光二极管多种型号规格：LED发光二极管的型号各式各样，有直插和贴片式的，还有大功率灯珠，灯珠电流从几十毫安到几安的都有，电压就比较一致，大多都在三点几伏。

粗略说，按封装分为直插、贴片、食人鱼。

按功率说分为大、中、小功率。

大功率白光LED（比如CREE的XML-T6）单颗功率已经达到10W，电压3.3v电流3A，小功率红光LED（比如常见的5MM直插）电压2v，电流15毫安。

如果实在找不到元件型号，可以按照光色推断工作电压：红光1.8~2.2v黄光2.0~2.4v绿光2.2~2.8v蓝光和白光2.8~3.5v贴片封装为0805、1206等小功率管，工作电流一般为10毫安，但也有例外；贴片封装为3014、3528、3535等小功率管，工作电流一般为20~50毫安，但也有例外；贴片封装为5050、5060、5630等中功率管，工作电流一般为50~150毫安，但也有例外；大功率LED全是贴片封装，各公司不同品牌不同系列参数有很大不同；但标称1W的一般工作电流都是350mA。

【LED灯珠】不同种类LED灯珠的规格参数详情小功率的直插式LED灯珠一般都是按直径分型号的3mm4mm5mm8mm10mm12mm不论直径大小，其工作电压和工作电流都是一样的。

颜色分：红光黄光1.7--2.1V白光蓝光暖白光粉红光紫色光2.8--3.6V绿光2.6--3.4VLED灯珠有多种规格1、0.06W的，电压是2.5-3.5V，电流是20mA。

2、0.5W的，电压是2.5-3.77V，电流是150mA。

3、1W的，电压是2.79-3.99V，电流是350mA。

4、3W的，电压是3.05-4.47V，电流是700mA。

5、5W的，电压是3.16-4.88V，电流是1000mA。

灯珠1W的电流：320-350mA，选驱动一般是选300mA电流的，芯片大小30mil、35mil、40mil、45mil。

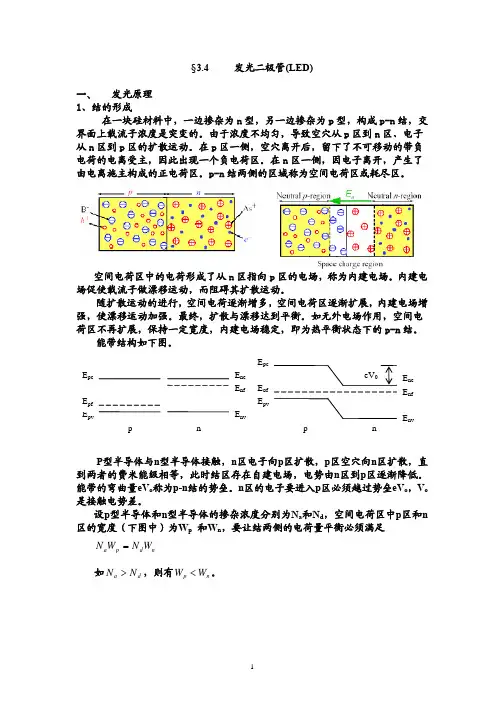

§3.4 发光二极管(LED)一、 发光原理 1、结的形成在一块硅材料中，一边掺杂为n 型，另一边掺杂为p 型，构成p-n 结，交界面上载流子浓度是突变的。

由于浓度不均匀，导致空穴从p 区到n 区、电子从n 区到p 区的扩散运动。

在p 区一侧，空穴离开后，留下了不可移动的带负电荷的电离受主，因此出现一个负电荷区。

在n 区一侧，因电子离开，产生了由电离施主构成的正电荷区。

p-n 结两侧的区域称为空间电荷区或耗尽区。

空间电荷区中的电荷形成了从n 区指向p 区的电场，称为内建电场。

内建电场促使载流子做漂移运动，而阻碍其扩散运动。

随扩散运动的进行，空间电荷逐渐增多，空间电荷区逐渐扩展，内建电场增强，使漂移运动加强。

最终，扩散与漂移达到平衡。

如无外电场作用，空间电荷区不再扩展，保持一定宽度，内建电场稳定，即为热平衡状态下的p-n 结。

能带结构如下图。

P 型半导体与n 型半导体接触，n 区电子向p 区扩散，p 区空穴向n 区扩散，直到两者的费米能级相等，此时结区存在自建电场，电势由n 区到p 区逐渐降低。

能带的弯曲量eV o 称为p-n 结的势垒。

n 区的电子要进入p 区必须越过势垒eV o ，V o 是接触电势差。

设p 型半导体和n 型半导体的掺杂浓度分别为N a 和N d ，空间电荷区中p 区和n 区的宽度（下图中）为W p 和W n ，要让结两侧的电荷量平衡必须满足n d p a W N W N = 如，则有。

d a N N >n p W W <2、外加偏压下的p-n结给p-n结外加正向电压V，即p区接电源正极，n区接电源负极。

因体内电阻小，电压几乎全部加在结上。

外加电场与p-n结的内建电场反向，使势垒高度降低为e(V0 –V)，消弱了漂移运动，促进了空穴从p区到n区和电子从n区到p区的扩散运动，形成各区少数载流子的注入。

生从结区边缘向n区内部的扩散流。

电子类似。

3、p-n 结注入发光:p-n 结由高掺杂n +区和轻掺杂的p 区构成。

发光二极管主要参数与特性LED 是利用化合物材料制成pn 结的光电器件。

它具备pn 结结型器 件的电学特性：I-V 特性、C-V 特性和光学特性：光谱响应特性、发 光光强指向特性、时间特性以及热学特性。

1、LED电学特性而形成势垒电场，此时R 很大；开启电压对于不同LED 其值不同， GaAs 为 1V ，红色 GaAsP 为 1.2V , GaP 为 1.8V , GaN 为 2.5V 。

(2) 正向工作区：电流I F 与外加电压呈指数关系I F = I S (e qv F/KT -) ------------------------------ 1 s 为反向饱和电流 。

V >0时，V > V F 的正向工作区I F 随V F 指数上升 I F = I s e qVF/KT (3) 反向死区：V v 0时pn 结加反偏压V= - V R 时，反向漏电流 |R (V 二-5V )时，GaP 为 0V , GaN 为 10uA 。

(4) 反向击穿区 V v - V R , V R 称为反向击穿电压；V R 电压对应I R 为反向漏电流。

当反向偏压一直增加使 V V - V R 时，贝y 出现I R 突 然增加而出现击穿现象。

由于所用化合物材料种类不同，各种LED 的反向击穿电压V R 也不同。

1.2 C-V 特性鉴于 LED 的芯片有 9 X 9mil (250 X 250um) , 10X 10mil , 11 X 11mil (280 X 280um) , 12 X 12mil1.1 I-V 特性 表征LED 芯片pn 结制备性能主要参数。

LED 的I-V 特性具有非线性、整流性质：单向导电性，即外加正偏压表现低接触 电阻，反之为高接触电阻。

如左图：⑴正向死区：(图oa 或oa'段) a 点对于V o 为开启电 压，当V v Va ,外加电 场尚克服 不少因载 流子扩散V R击 反向死区 穿_---------- 区工作区VFVI-V 特性曲线C0 -C 0(300 X 300um)，故 pn 结面积大 小不一，使其结电容(零偏压) c ~n+pf 左右。

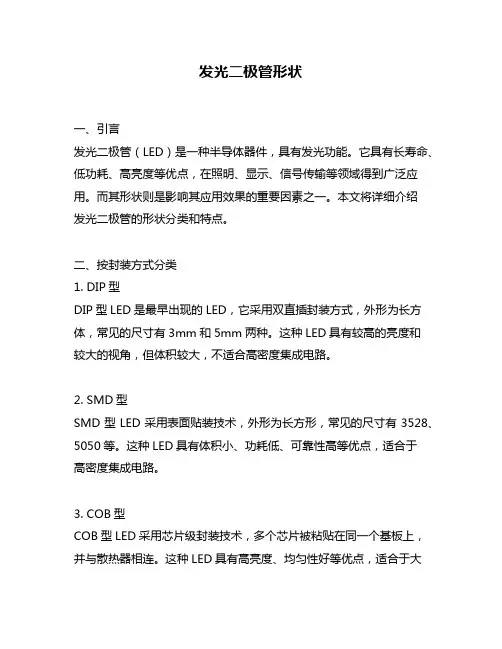

发光二极管形状一、引言发光二极管（LED）是一种半导体器件，具有发光功能。

它具有长寿命、低功耗、高亮度等优点，在照明、显示、信号传输等领域得到广泛应用。

而其形状则是影响其应用效果的重要因素之一。

本文将详细介绍发光二极管的形状分类和特点。

二、按封装方式分类1. DIP型DIP型LED是最早出现的LED，它采用双直插封装方式，外形为长方体，常见的尺寸有3mm和5mm两种。

这种LED具有较高的亮度和较大的视角，但体积较大，不适合高密度集成电路。

2. SMD型SMD型LED采用表面贴装技术，外形为长方形，常见的尺寸有3528、5050等。

这种LED具有体积小、功耗低、可靠性高等优点，适合于高密度集成电路。

3. COB型COB型LED采用芯片级封装技术，多个芯片被粘贴在同一个基板上，并与散热器相连。

这种LED具有高亮度、均匀性好等优点，适合于大面积照明。

三、按颜色分类1. 红色LED红色LED是最早出现的LED，具有较高的亮度和可靠性。

它常用于数字显示、信号指示等领域。

2. 绿色LED绿色LED具有良好的亮度和视角，适用于室内照明、车内显示等领域。

3. 蓝色LED蓝色LED是制备白光LED的关键材料之一，其发明也获得了2014年诺贝尔物理学奖。

它常用于背光源、信号指示等领域。

4. 黄色LED黄色LED具有良好的亮度和视角，适用于数字显示、信号指示等领域。

5. 白光LED白光LED是由蓝光激发黄色荧光粉所制备的。

它具有高亮度、低功耗、长寿命等优点，在照明领域得到广泛应用。

四、按形状分类1. 圆形圆形是最常见的发光二极管形状之一，通常采用DIP封装方式。

它具有较高的亮度和较大的视角，在数字显示、信号指示等领域得到广泛应用。

2. 方形方形LED通常采用SMD封装方式，具有体积小、功耗低、可靠性高等优点。

它适合于高密度集成电路和背光源等领域。

3. 矩形矩形LED通常采用COB封装方式，具有高亮度、均匀性好等优点。

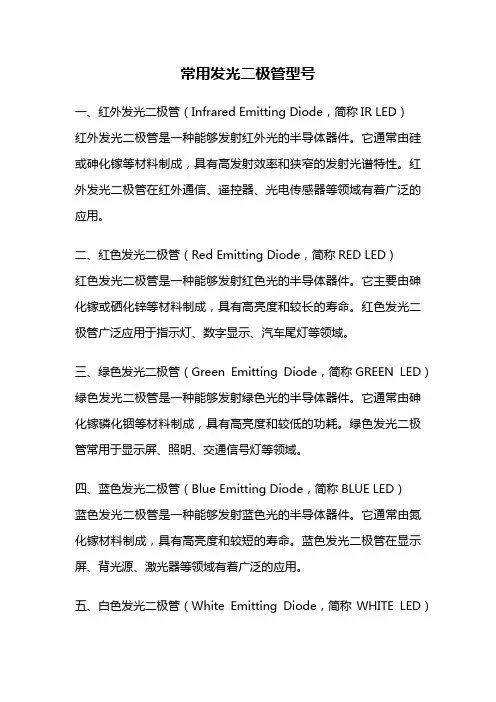

常用发光二极管型号一、红外发光二极管（Infrared Emitting Diode，简称IR LED）红外发光二极管是一种能够发射红外光的半导体器件。

它通常由硅或砷化镓等材料制成，具有高发射效率和狭窄的发射光谱特性。

红外发光二极管在红外通信、遥控器、光电传感器等领域有着广泛的应用。

二、红色发光二极管（Red Emitting Diode，简称RED LED）红色发光二极管是一种能够发射红色光的半导体器件。

它主要由砷化镓或硒化锌等材料制成，具有高亮度和较长的寿命。

红色发光二极管广泛应用于指示灯、数字显示、汽车尾灯等领域。

三、绿色发光二极管（Green Emitting Diode，简称GREEN LED）绿色发光二极管是一种能够发射绿色光的半导体器件。

它通常由砷化镓磷化铟等材料制成，具有高亮度和较低的功耗。

绿色发光二极管常用于显示屏、照明、交通信号灯等领域。

四、蓝色发光二极管（Blue Emitting Diode，简称BLUE LED）蓝色发光二极管是一种能够发射蓝色光的半导体器件。

它通常由氮化镓材料制成，具有高亮度和较短的寿命。

蓝色发光二极管在显示屏、背光源、激光器等领域有着广泛的应用。

五、白色发光二极管（White Emitting Diode，简称WHITE LED）白色发光二极管是一种能够发射白色光的半导体器件。

它通常通过将蓝色发光二极管与黄色荧光粉结合来实现。

白色发光二极管具有高亮度、节能环保等优点，广泛应用于照明、显示屏等领域。

六、紫外发光二极管（Ultraviolet Emitting Diode，简称UV LED）紫外发光二极管是一种能够发射紫外光的半导体器件。

它通常由氮化镓材料制成，具有较高的能量和短波长特性。

紫外发光二极管在紫外光固化、紫外检测等领域有着广泛的应用。

七、黄色发光二极管（Yellow Emitting Diode，简称YELLOW LED）黄色发光二极管是一种能够发射黄色光的半导体器件。

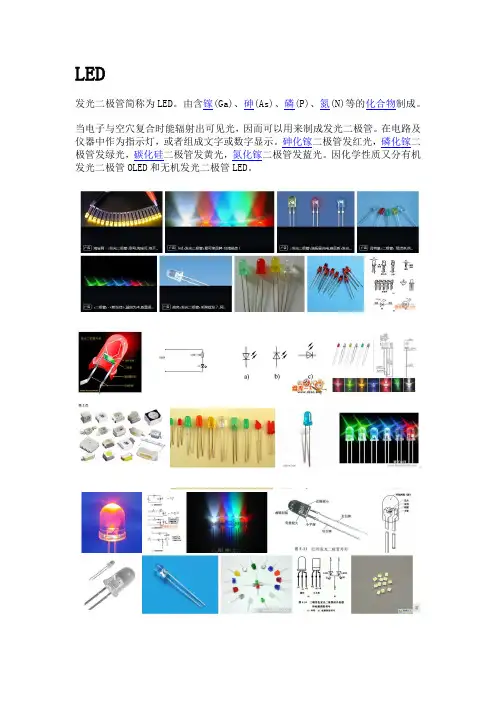

LED发光二极管简称为LED。

由含镓(Ga)、砷(As)、磷(P)、氮(N)等的化合物制成。

当电子与空穴复合时能辐射出可见光，因而可以用来制成发光二极管。

在电路及仪器中作为指示灯，或者组成文字或数字显示。

砷化镓二极管发红光，磷化镓二极管发绿光，碳化硅二极管发黄光，氮化镓二极管发蓝光。

因化学性质又分有机发光二极管OLED和无机发光二极管LED。

基本信息•中文名称：发光二极管•外文名称：Light-Emitting Diode（led）•简称：LED•用途：指示灯、显示板、显示器、照明、亮化•分类：室内照明和户外照明基本介绍发光二极管(LightEmitting Diode,LED)，是一种半导体组件。

初时多用作为指示灯、显示发光二极管板等；随着白光LED的出现，也被用作照明。

LED被称为第四代照明光源或绿色光源，具有节能、环保、寿命长、体积小等特点，广泛应用于各种指示、显示、装饰、背光源、普通照明和城市夜景等领域。

根据使用功能的不同，可以将其划分为信息显示、信号灯、车用灯具、液晶屏背光源、通用照明五大类。

应用领域目前，LED 全彩显示屏主要应用于广告传媒、体育场馆、舞台背景、市政工程等。

在政策护航、销量提升等因素的推动下，LED成为近期资本市场的投资热点之一，其中新海宜、福晶科技等表现抢眼。

由于第四季度是LED照明、电视等产品消费的高峰期，上游零组件产业销量也会出现周期性的攀升。

随着10月1日我国禁售和进口60瓦及以上白炽灯政策落实，我国淘汰白炽灯路线图已经开启，LED 照明渗透率将不断提升。

业内人士表示，仅白炽灯替代市场每年就将新增120亿只以上灯源需求。

LED市场前景广阔LED产品主要应用于背光源、彩屏、室内照明三大领域。

应用领域目前，LED 全彩显示屏主要应用于广告传媒、体育场馆、舞台背景、市政工程等。

国内发展情况LED中国将成为全球LED市场发展的主要驱动力量，LED照明市场中的户外照明市场由公共预算采购决定，而室内、背光和其他的应用则更多地与宏观经济正相关。

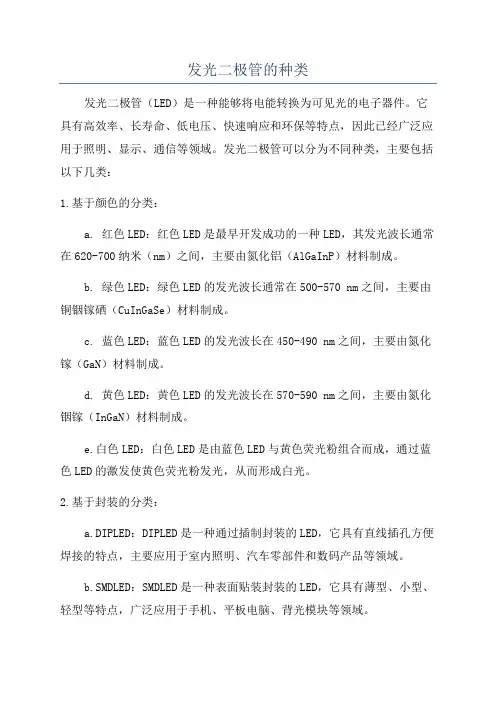

发光二极管的种类发光二极管（LED）是一种能够将电能转换为可见光的电子器件。

它具有高效率、长寿命、低电压、快速响应和环保等特点，因此已经广泛应用于照明、显示、通信等领域。

发光二极管可以分为不同种类，主要包括以下几类：1.基于颜色的分类：a. 红色LED：红色LED是最早开发成功的一种LED，其发光波长通常在620-700纳米（nm）之间，主要由氮化铝（AlGaInP）材料制成。

b. 绿色LED：绿色LED的发光波长通常在500-570 nm之间，主要由铜铟镓硒（CuInGaSe）材料制成。

c. 蓝色LED：蓝色LED的发光波长在450-490 nm之间，主要由氮化镓（GaN）材料制成。

d. 黄色LED：黄色LED的发光波长在570-590 nm之间，主要由氮化铟镓（InGaN）材料制成。

e.白色LED：白色LED是由蓝色LED与黄色荧光粉组合而成，通过蓝色LED的激发使黄色荧光粉发光，从而形成白光。

2.基于封装的分类：a.DIPLED：DIPLED是一种通过插制封装的LED，它具有直线插孔方便焊接的特点，主要应用于室内照明、汽车零部件和数码产品等领域。

b.SMDLED：SMDLED是一种表面贴装封装的LED，它具有薄型、小型、轻型等特点，广泛应用于手机、平板电脑、背光模块等领域。

c. COB LED：COB LED（Chip on Board LED）是一种通过颗粒封装的LED，它将多个LED芯片集成在一个封装上，具有更高的亮度和较好的热散发能力，适用于室外照明和车灯等领域。

3.基于应用的分类：a.普通发光二极管：普通发光二极管主要应用于光信号传输、室内照明等领域，具有成本低、可靠性强的特点。

b.高亮度LED：高亮度LED具有较高的亮度和发光效率，广泛应用于汽车照明、显示屏、广告牌等领域。

c.超高亮度LED：超高亮度LED具有更高的亮度和发光强度，主要用于室外大屏幕显示、景观照明等高要求的场合。

发光二极管型号引言发光二极管（LED）是一种半导体器件，能够将电能转化为光能的电子元件。

在现代电子设备中广泛应用，其小巧、高亮度和低功耗的特点使得LED成为照明、显示、信号传输等领域的理想选择。

本文将介绍几种常见的发光二极管型号及其特点。

1. 5050型LED5050型LED是一种常见的多晶封装发光二极管。

它的尺寸为5.0mm x 5.0mm，因此得名5050。

该型号的LED具有以下特点：•高亮度：5050型LED采用多晶封装技术，使其具有较高的亮度，适用于需要高亮度光源的应用场景。

•多色光源：5050型LED具有多个芯片，可以通过控制各芯片的亮度和颜色来实现多彩效果。

•耐用性：5050型LED采用环氧树脂封装，具有较好的耐压和耐震性能。

•环保：5050型LED采用无铅制程，符合环保要求。

2. 3528型LED3528型LED是一种常见的单晶封装发光二极管。

它的尺寸为3.5mm x 2.8mm，因此得名3528。

该型号的LED具有以下特点：•低功耗：3528型LED采用单晶封装技术，使其具有较低的功耗，并且能够在低电压下工作。

•高可靠性：3528型LED具有较好的防静电能力和耐震性能，能够在恶劣环境中工作。

•白光效果：3528型LED提供了多种白光效果的选择，可以满足不同照明需求。

•易于焊接：3528型LED具有扁平的热肚结构，可以方便地与PCB板焊接。

3. 2835型LED2835型LED是一种新型发光二极管，也是一种单晶封装的LED。

它的尺寸为2.8mm x 3.5mm，与3528型LED相似，但是具有更高的亮度和能效。

该型号的LED具有以下特点：•高亮度：2835型LED采用高亮度芯片以及优化的封装结构，具有较高的亮度，适用于需要高亮度照明的场景。

•良好的散热性能：2835型LED采用金属基板封装，具有良好的散热性能，可以保证LED的长时间稳定工作。

•宽工作电压范围：2835型LED具有较宽的工作电压范围，可以适应不同的电源供应条件。

发光二极管的分类发光二极管是一种半导体发光元件，具有体积小、寿命长、耗电低等优点，广泛应用于指示灯、数字显示、背光源等领域。

根据其结构和性能特点，可以将其分为以下几类。

一、普通发光二极管普通发光二极管是最基本的一种发光二极管，由P型半导体和N型半导体组成。

当加上正向电压时，P型半导体中的空穴和N型半导体中的自由电子相遇并复合，释放出能量，产生光辐射。

普通发光二极管的发光颜色主要取决于半导体材料的种类和掺杂浓度。

常见的颜色有红色、绿色、黄色、蓝色等。

二、高亮度发光二极管高亮度发光二极管是一种亮度较高的发光二极管，通常采用高亮度LED芯片和优质材料制成。

与普通发光二极管相比，其发光效率更高，亮度更强，寿命更长。

高亮度发光二极管广泛应用于车灯、广告牌、户外照明等领域。

三、双色发光二极管双色发光二极管是一种可以显示两种颜色的发光二极管，通过控制不同的电流和电压，可以在同一芯片上实现两种不同颜色的发光。

常见的双色发光二极管有红绿双色、黄绿双色、红蓝双色等。

双色发光二极管广泛应用于电子钟表、计算器、电视机等领域。

四、全彩发光二极管全彩发光二极管是一种可以显示多种颜色的发光二极管，通过控制不同的电流和电压，可以在同一芯片上实现红、绿、蓝三种基本颜色的发光，从而产生多种不同颜色的光。

全彩发光二极管广泛应用于室内外彩屏、舞台灯光、景观照明等领域。

五、高功率发光二极管高功率发光二极管是一种功率较高的发光二极管，能够输出较大的光功率。

高功率发光二极管通常采用多个芯片组合而成，具有优异的散热性能和稳定性能。

高功率发光二极管广泛应用于汽车照明、舞台照明、植物生长照明等领域。

六、紫外发光二极管紫外发光二极管是一种发射紫外光的发光二极管，其光谱范围主要集中在波长为365nm和395nm两个区域。

紫外发光二极管广泛应用于荧光检测、水质检测、杀菌消毒等领域。

七、红外发光二极管红外发光二极管是一种发射红外线的发光二极管，其光谱范围主要集中在波长为850nm和940nm两个区域。

发光二极管的种类发光二极管（Light Emitting Diode，LED）是一种能够将电能直接转化为光能的电子元件。

由于其高效、低能耗、寿命长等优点，LED已经广泛应用于照明、显示、通信等领域。

下面将介绍一些常见的发光二极管的种类。

1. 红光LED：红光LED是最早开发的LED，其发光波长在620nm-750nm之间。

红光LED通常使用铬饰带作为阴极材料，而阳极则使用具有窄禁带宽度的硼砷化镓材料。

红光LED常用于指示灯、数字显示和照明等领域。

2. 绿光LED：绿光LED的主要特点是发光波长在495nm-570nm之间，常用材料包括氮化镓和磷化铝镓。

绿光LED被广泛应用于户外显示屏、交通信号灯和照明等领域。

3. 蓝光LED：蓝光LED的发光波长在450nm-495nm之间，常用材料为氮化镓。

蓝光LED的发展对于实现白光LED的应用至关重要。

蓝光LED可以与黄色荧光粉结合，产生白光。

这种方式被广泛应用于LED背光源、照明和显示电子产品等领域。

4.白光LED：白光LED可以通过不同的技术实现。

较常见的方式是将蓝光LED与黄色荧光粉组合在一起，或者同时使用红、绿和蓝光LED混合发光。

白光LED广泛应用于照明、电子显示、室内种植灯等领域。

5. 紫光LED：紫光LED的发光波长在380nm-450nm之间，常用材料包括氮化镓和碳化硅。

紫光LED被广泛应用于紫外线固化、紫外线检测、紫外线灯等领域。

6. 红外LED：红外LED的发光波长超出了人眼可见范围，常用波长在700nm-1200nm之间。

红外LED被广泛用于遥控器、红外线通信、红外线测距、红外线照明等领域。

7.红蓝光LED：红蓝光LED是近年来兴起的一种新型LED，其发光波长覆盖了蓝光和红光之间的范围。

红蓝光LED广泛应用于植物生长灯、水族箱照明等领域。

除了以上列举的发光二极管种类，还有许多其他发光二极管种类，例如黄光LED、橙光LED、紫外LED等。

发光二极管技术参数集发光二极管简称LED，采用砷化镓、镓铝砷、和磷化镓等材料制成，其内部结构为一个PN结，具有单向导电性。

当在发光二极管PN结上加正向电压时，PN结势垒降低，载流子的扩散运动大于漂移运动，致使P区的空穴注入到N区，N区的电子注入到P区，这样相互注入的空穴与电子相遇后会产生复合，复合时产生的能量大部分以光的形式出现，因此而发光。

光二极管在制作时，使用的材料有所不同，那么就可以发出不同颜色的光。

发光二极管的发光颜色有：红色光、黄色光、绿色光、红外光等。

发光二极管的外形有：圆形、长方形、三角形、正方形、组合形、特殊形等。

常用的发光二极管应用电路有四种，即直流驱动电路、交流驱动电路、脉冲驱动电路、变色发光驱动电路。

使用LED作指示电路时，应该串接限流电阻，该电阻的阻值大小应根据不同的使用电压和LED所需工作电流来选择。

普通发光二极管的正向饱和压降为1.6V～2.1V正向工作电流为5～20mA。

LED的特性：1．极限参数的意义（1）允许功耗Pm:允许加于LED两端正向直流电压与流过它的电流之积的最大值。

超过此值，LED发热、损坏。

（2）最大正向直流电流IFm：允许加的最大的正向直流电流。

超过此值可损坏二极管。

（3）最大反向电压VRm：所允许加的最大反向电压。

超过此值，发光二极管可能被击穿损坏。

（4）工作环境topm:发光二极管可正常工作的环境温度范围。

低于或高于此温度范围，发光二极管将不能正常工作，效率大大降低。

2．电参数的意义(1)正向工作电流If：它是指发光二极管正常发光时的正向电流值。

在实际使用中应根据需要选择IF在0.6·IFm以下。

(2)正向工作电压VF：参数表中给出的工作电压是在给定的正向电流下得到的。

一般是在IF=20mA时测得的。

发光二极管正向工作电压VF在1.4～3V。

在外界温度升高时，VF将下降。

(3)V-I特性：发光二极管的电压与电流的关系在正向电压正小于某一值（叫阈值）时，电流极小，不发光。

发光二极管类型嘿，朋友们！今天咱就来聊聊发光二极管呀！这玩意儿可真是个神奇的小宝贝呢！你想想看，发光二极管就像是黑夜中的小精灵，给我们带来光明。

它小小的身体里却蕴含着大大的能量。

就好比一只小萤火虫，虽然不起眼，但能在黑暗中闪闪发光。

发光二极管的应用那可真是广泛得很嘞！在我们日常生活中，到处都能看到它的身影。

家里的各种电器指示灯，不就是一个个小小的发光二极管嘛。

它们就像忠诚的小卫士，随时告诉我们电器的工作状态。

还有那些漂亮的彩灯，营造出各种浪漫或者欢快的氛围，这可都得归功于发光二极管呀！难道不是吗？而且发光二极管还特别节能环保。

它不像那些老式的灯泡，费电得很。

发光二极管就像是一个会过日子的小管家，只消耗一点点电，就能发出明亮的光。

这多棒啊！再说说它的寿命吧，那可真是长啊！就好像一个永远不会疲惫的战士，能一直坚守岗位。

你不用老是担心它会突然坏掉，给你带来麻烦。

发光二极管的种类也是五花八门的呢！有红色的、绿色的、蓝色的，还有各种彩色的。

这多像一个五彩斑斓的颜料盒呀，能调配出各种美丽的色彩。

你可以根据自己的喜好和需求，选择不同颜色的发光二极管来装饰你的生活。

比如说，你想给自己的房间打造一个温馨的氛围，那就选几个暖黄色的发光二极管呗。

要是你想要一种酷炫的感觉，那就来几个蓝色或者紫色的呀。

这不是很有意思吗？发光二极管的发展也是日新月异呀！科学家们一直在努力研究，让它变得更亮、更节能、颜色更丰富。

这就像是一场永不停息的赛跑，发光二极管在不断地进步和突破。

总之，发光二极管这个小家伙，虽然不大，但是作用可不小。

它给我们的生活带来了便利和乐趣。

让我们一起为发光二极管点赞吧！它真的是太棒啦！原创不易，请尊重原创，谢谢!。

LED发光二极管如何分类-电子设计基础关键元器件篇（二）：二极管LED发光二极管如何分类 - 电子设计基础关键元器件篇(二)：二极管4 LED发光二极管如何分类1.按发光管发光颜色分按发光管发光颜色分，可分成红色、橙色、绿色（又细分黄绿、标准绿和纯绿）、蓝光等。

另外，有的发光二极管中包含二种或三种颜色的芯片。

根据发光二极管出光处掺或不掺散射剂、有色还是无色，上述各种颜色的发光二极管还可分成有色透明、无色透明、有色散射和无色散射四种类型。

散射型发光二极管和达于做指示灯用。

2.按发光管出光面特征分按发光管出光面特征分圆灯、方灯、矩形、面发光管、侧向管、表面安装用微型管等。

圆形灯按直径分为φ2mm、φ4.4mm、φ5mm、φ8mm、φ10mm及φ20mm等。

国外通常把φ3mm的？发光二极管记作T-1;把φ5mm的记作T-1（3/4）；把φ4.4mm的记作T-1（1/4）。

由半值角大小可以估计圆形发光强度角分布情况。

从发光强度角分布图来分有三类：（1）高指向性。

一般为尖头环氧封装，或是带金属反射腔封装，且不加散射剂。

半值角为5°~20°或更小，具有很高的指向性，可作局部照明光源用，或与光检出器联用以组成自动检测系统。

（2）标准型。

通常作指示灯用，其半值角为20°~45°。

（3）散射型。

这是视角较大的指示灯，半值角为45°~90°或更大，散射剂的量较大。

五、二极管的主要参数用来表示二极管的性能好坏和适用范围的技术指标，称为二极管的参数。

不同类型的二极管有不同的特性参数。

对初学者而言，必须了解以下几个主要参数：1．反向饱和漏电流IR指在二极管两端加入反向电压时，流过二极管的电流，该电流与半导体材料和温度有关。

在常温下，硅管的IR为纳安（10-9A）级，锗管的IR为微安（10-6A）级。

2．额定整流电流IF指二极管长期运行时，根据允许温升折算出来的平均电流值。

它是半导体二极管的一种，可以把电能转化成光能；常简写为LED。

发光二极管与普通二极管一样是由一个PN结组成，也具有单向导电性。

当给发光二极管加上正向电压后，从P 区注入到N区的空穴和由N区注入到P区的电子，在PN结附近数微米内分别与N区的电子和P区的空穴复合，产生自发辐射的荧光。

不同的半导体材料中电子和空穴所处的能量状态不同。

当电子和空穴复合时释放出的能量多少不同，释放出的能量越多，则发出的光的波长越短。

常用的是发红光、绿光或黄光的二极管。

发光二极管的反向击穿电压约5伏。

它的正向伏安特性曲线很陡，使用时必须串联限流电阻以控制通过管子的电流。

限流电阻R可用下式计算：编辑本段公式R＝（E－UF）／IF式中E为电源电压，UF为LED的正向压降，IF为LED的一般工作电流发光二极管编辑本段物理特性式中E为电源电压，UF为LED的正向压降，IF为LED的一般工作电流。

发光二极管的两根引线中较长的一根为正极，应按电源正极。

有的发光二极管的两根引线一样长，但管壳上有一凸起的小舌，靠近小舌的引线是正极。

发光二极管与小白炽灯泡和氖灯相比，发光二极管的特点是：工作电压很低（有的仅一点几伏）；工作电流很小（有的仅零点几毫安即可发光）；抗冲击和抗震性能好，可靠性高，寿命长；通过调制通过的电流强弱可以方便地调制发光的强弱。

由于有这些特点，发光二极管在一些光电控制设备中用作光源，在许多电子设备中用作信号显示器。

把它的管心做成条状，用7条条状的发光管组成7段式半导体数码管，每个数码管可显示0～9十个数目字。

编辑本段发光原理50年前人们已经了解半导体材料可产生光线的基本知识，第一个商用二极管产生于1960年。

LED是英文light emitting diode（发光二极管）的缩写，发光二极管它的基本结构是一块电致发光的半导体材料，置于一个有引线的架子上，然后四周用环氧树脂密封，起到保护内部芯线的作用，所以LED的抗震性能好。

发光二极管的核心部分是由P型半导体和N型半导体组成的晶片，在P型半导体和N 型半导体之间有一个过渡层，称为PN结。

LED知识：发光二极管可以分为多少类LED其实也就是发光二极管，具体叫法可以分为好多种：1、按发光管发光颜色分按发光管发光颜色分，可分成红色、橙色、绿色(又细分黄绿、标准绿和纯绿)、蓝光，白光等。

另外，有的发光二极管中包含二种或三种颜色的芯片。

根据发光二极管出光处掺或不掺散射剂、有色还是无色，上述各种颜色的发光二极管还可分成有色透明、无色透明、有色散射和无色散射四种类型。

散射型发光二极管和达于做指示灯用。

在一般情况下，LED显示幕使用的比较多的是红、绿、蓝。

至于照明中使用比较多的就是白光LED。

2、按发光管出光面特征分按发光管出光面特征分圆灯、方灯、矩形、面发光管、侧向管、表面安装用微型管等。

圆形灯按直径分为&phi;2mm、&phi;4.4mm、&phi;5mm、&phi;8mm、&phi;10mm及&phi;20mm 等。

国外通常把&phi;3mm的发光二极管记作T-1;把&phi;5mm的记作T-1(3/4); 把&phi;4.4mm的记作T-1(1/4)。

从发光强度角分布图来分有三类：(1)高指向性。

一般为尖头环氧封装，或是带金属反射腔封装，且不加散射剂。

半值角为5&deg;～20&deg;或更小，具有很高的指向性，可作局部照明光源用，或与光检出器联用以组成自动检测系统。

(2)标准型。

通常作指示灯用，其半值角为20&deg;～45&deg;。

(3)散射型。

这是视角较大的指示灯，半值角为45&deg;～90&deg;或更大，散射剂的量较大。

3、按发光二极管的结构分按发光二极管的结构分有全环氧包封、金属底座环氧封装、陶瓷底座环氧封装及玻璃封装等结构。

4、按发光强度和工作电流分按发光强度和工作电流分有普通亮度的LED(发光强度100mcd);把发光强度在10～100mcd间的叫高亮度发光二极管。
