400KW变频器输出滤波器800A EMC变频器专用输出滤波器

  • 格式：pdf
  • 大小：867.97 KB
  • 文档页数：10

上海民恩电气有限公司 GB/T7343-87《10kHz-30MHz 无源无线电干扰滤波器和抑制元件 抑制特性的测量方法》及 UL1283《电磁干扰滤波器》标准制定
型式 Type
输入滤波器 防护等级 Protection level
IP20
配套变频器功率
400KW
额定电流 Se. Cur
800A
系统电压 Se. Vol
变频器专用滤波器系列
九、300A~1600A（铜排式）输入/输出滤波器安装说明

------400KW 变频器输入滤波器 ME960-0800A
安装前请确定已仔细阅读“滤波器使用说明” ！！！
1
将固定螺栓穿过滤波器六个安装孔，安
固定 装在支架或机箱内，并拧紧螺母固定。
2 接地
如您需要滤波器、电抗器等产品的选型配置 请您联系《上海民恩电气有限公司》咨询！
变频器专用滤波器系列

三、变频器电源波形图（400KW 变频器输入滤波器 ME960-0800A）
四、谐波示意图（400KW 变频器输入滤波器 ME960-0800A）
如您需要滤波器、电抗器等产品的选型配置 请您联系《上海民恩电气有限公司》咨询！
6. 检查 每年应最少一次对滤波器的连接进行检查。
维护注意事项
1. 一切测试、拆卸工作应在切断电源 5 分钟后进行，这是为了保证滤波器内 部元件充分放电。
2. 如发现滤波器故障，应首先切断电源并及时与上海民恩电气有限公司联系。
运行的环境条件
运行环境条件指当滤波器正常使用的情况下： 运行温度：-25℃~+85℃ (75A 及以上 温度 100℃内为正常，说明干扰点集中） 相对湿度：5%~95% 。无凝露。 在存在腐蚀性气体的情况下允许最大相对湿度为 60%

------400KW 变频器输入滤波器 ME960-0800A
安装前请确定已仔细阅读过“滤波器使用说明” ！！！
1
将安装螺栓穿过滤波器四个安装孔，
固定 安装至支架或机箱内，并拧紧螺母固定。
2 接地
将 接 地 螺 钉 以 截 面 积 6mm² 以 上、长度小于 5 米的软线与大地连接。
● 标准匹配国内外多种低压变频器。
● 提高系统功率因数, 缓解三相不平衡
如您需要滤波器、电抗器等产品的选型配置 请您联系《上海民恩电气有限公司》咨询！
变频器专用滤波器系列
一、400KW 变频器输入滤波器 ME960-0800A 原理图

二、型号含义（400KW 变频器输入滤波器 ME960-0800A） ME 960-0800 额定电流 800A 输入滤波器代码 民恩公司 型号标示
变频器专用滤波器系列

产品型号
ME960-0800
品牌
额定电压
380V/440V
额定电流
相数
三相
产品功能
产品价格
（具体价格请来电咨询) 产品包装
可以根据客户提供的技术参数加工定制非标产品！
上海民恩 800A
抑制谐波干扰 纸箱
制造商 Manufacturer 依据标准 Standard
0.4KV
连接方式 Connection mode
串联
相数 Number of phases 气候类别 Climate category 冷却方式 Cooling Type
三相 25/085/21
自冷
工作频率 Frequency
泄露电流（250VAC/50Hz）
试验电压（线-线）
50/60Hz ＜5.0mA 2250VDC
变频器专用滤波器系列

五、变频器干扰范围图示（0.75~1.5KW 变频器输入滤波器 ME960-0800A）
六、滤波器安装接线图（400KW 变频器输入滤波器 ME960-0800A）
安 装 位 置 示 意 图
如您需要滤波器、电抗器等产品的选型配置 请您联系《上海民恩电气有限公司》咨询！
变频器输出的电压是PWM电压，这种电压含有非常丰富的高频成分（可达到10MHz以上），这
种电压在变频器与电机之间的连线上产生高频电流。众所周知，电缆上流过的电流频率越高，就越容
易产生电磁波辐射，这种电磁波会对周围的设备产生不良影响。
在有些场合可以使用屏蔽电缆解决电磁波辐射的问题，但是这不能解决轴承电流的问题。要想彻
变频器专用输入EMC滤波器也称为输入滤波器、进线滤波器，是变频器专用滤波器的一种，其 作用主要包括以下几个方面： （1）抑制变频器产生的高次谐波
变频器在整流过程中，就相当于一个高速开关，因此，会产生大量的高次谐波，这些高次谐波， 会随着电源的流
动，被带入电网，进而导致了使用同一电网的敏感设备受到干扰。 （2）防止变频器被干扰
变频专用输出EMC滤波器
可解决由变频器输出侧PWM波通过空间辐射而干扰周边敏感设备的问题；抑制变频器产生之电 磁干扰，减少变频器对外界的耦合干扰。
变频器专用输出EMC滤波器也称为变频输出滤波器、出线滤波器等。是变频器专用滤波器的一 种器等。是变频器专用滤波器的一种，安装在变频器的输出侧与电机之间，用于减小变频器输出电流 中的高次谐波层，抑制变频器的输出侧的浪涌电压。下面，我们就对变频器输出滤波器的作用，进行 探讨。 （1）有效降低IGBT输出的高频谐波；解决变频器干扰电机的问题；延长电机使用寿命。 （2）抑制dv/dt，缓解变频器输出的尖峰电压对电机造成的伤害。 （3）保护驱动装置电力电子元件不受主电源尖峰电流冲击；对变频器输出端的换相缺口有一定的抑 制作用。 （4） （4）有一定的节能效果；提高系统可靠性型。
对应容量 KW
0.75/1.5 2.2/3.7 5.5/7.5 11/15 18.5/22 30/37
45 55 75 90 110 125/150 160/220 250/260 280/315 400 500 550 600
额定 电流
A 5 8 16 30 45 72 100 120 150 200 250 300 420 500 600 800 1000 1100 1200
补充说明
滤波器在工作过程中会发出类似振流器或变压器式的噪声，这是由于电流通过 滤波器内部电感线圈引起的，不会影响滤波器的效果！您可以放心使用！
安 装 位 置 示 意 图
如您需要滤波器、电抗器等产品的选型配置 请您联系《上海民恩电气有限公司》咨询！
变频器专用滤波器系列
八、5A~250A（螺栓式）输入/输出滤波器安装说明
如您需要滤波器、电抗器等产品的选型配置 请您联系《上海民恩电气有限公司》咨询！
变频器专用滤波器系列

输出EMC滤波器的主要功用是滤除变频器输出电缆线上10KHz 以上的电流成分，这些高频电流
有以下危害：
（一）借助电缆产生电磁波辐射，对临近的设备形成干扰；
（二）在电机上产生轴承电流，导致电机轴承损坏。
极壳耐压 Extreme pressure 3000Vac/1min 试验电压（线-地）
2700VDC
过载电流 Overload current 开机瞬间允许通过4倍过工作电流，1.4倍工作电流1分钟（每小时一次）
包装 Packing
纸箱
运输方式 Transport
快递运输
质保期 Warranty period
3 相线连接
取下滤波器相线螺栓上的螺母垫片 各 1 只，将接好线的端子依次安装在相线 螺栓上。注意各端子连线应尽量保证平 行。避免交叉！
4 紧固螺栓
紧固螺钉时应先用扳手 1 固定住 根部螺母，再用扳手 2 拧紧螺母（如 图;否则可能导致滤波器端子损坏）。 其它各相接方法相同。
如您需要滤波器、电抗器等产品的选型配置 请您联系《上海民恩电气有限公司》咨询！
紧固螺栓 线的连接，检查无误后即可加电运
如您需要滤（波建议器使、用电铜螺抗栓器及等螺母产垫品片的进行选连型接配。）置 请您联系《上海民行。恩电气有限公司》咨询！
变频器专用滤波器系列

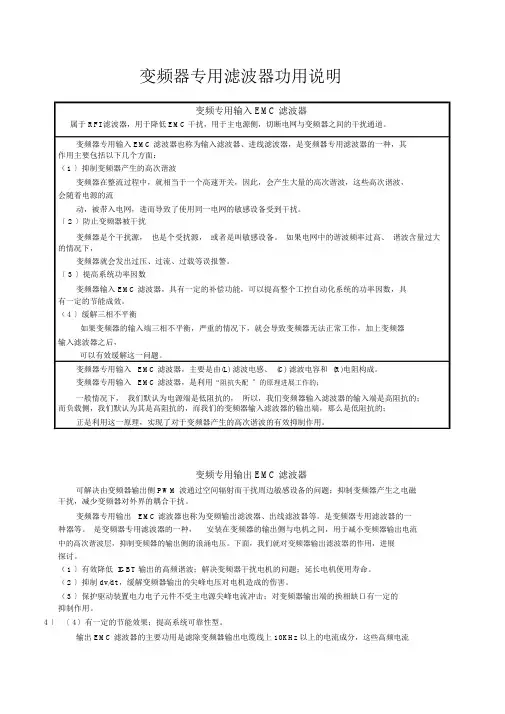

变频器专用滤波器功用说明
变频专用输入EMC滤波器
属于 RFI 滤波器，用于降低 EMC 干扰，用于主电源侧，切断电网与变频器之间的干扰通道。
将输入及输出端的两个接地螺 钉分别以截面积 16mm²以上，长度 ＜2 米的导线与大地连接。
首先用砂纸对滤波器接线铜排的接触面进行打磨，以确保良好
接触！！！
将接好线的端子孔与滤波器引出铜排
在通电之前检查滤波器各个位
3
孔对齐，用螺栓穿过，并用两把扳手分别
4
置的连接及安装情况，特别注意接地
相线连接 钳住螺栓与螺母，用力拧紧。
变频器专用滤波器系列 Nhomakorabea七、滤波器安装使用说明（400KW 变频器输入滤波器 ME960-0800A）
滤波器安装前请先阅读此注意事项！！！ 1. 测试 上海民恩电气有限公司的每一只产品在出厂前均经过严格的测试，
但为出于安全考虑,建议您最好在使用前对“试验电压”进行测试；
2. 接地 滤波器在加电使用前必须保证安全地线的连接（具体连接方法参照 安装操作步骤说明的第二步），否则会造成人身伤害或财产损失；
变频器是个干扰源，也是个受扰源，或者是叫敏感设备。如果电网中的谐波频率过高、谐波含量 过大的情况下，
变频器就会发出过压、过流、过载等误报警。 （3）提高系统功率因数
变频器输入EMC滤波器，具有一定的补偿功能，可以提高整个工控自动化系统的功率因数，具 有一定的节能功效。 （4）缓解三相不平衡
如果变频器的输入端三相不平衡，严重的情况下，就会导致变频器无法正常工作，加上变频器 输入滤波器之后，
3. 面接触 滤波器底面为金属表面，为保证滤波器的滤波效果，请尽可能的
安装使用注意事项
将其面接触于金属支架或机柜表面（之间无任何绝缘物质）；

合集下载

202401变频器输出滤波器设计

202401变频器输出滤波器设计

202401变频器输出滤波器设计变频器输出滤波器是用于调整变频器输出波形的设备，其设计目的是消除输出中的高频噪音和谐波，使输出波形更加平滑和稳定。

变频器输出滤波器的设计主要涉及以下几个方面：滤波器类型选择、滤波器参数确定、滤波器电路设计和参数调整。

在选择滤波器类型时，常用的有RC滤波器、LC滤波器和RL滤波器等。

RC滤波器适合低频滤波，LC滤波器适合高频滤波，而RL滤波器适用于低频和高频滤波。

根据实际需求，选择适合的滤波器类型。

确定滤波器参数是设计滤波器的关键步骤。

滤波器的频率截止值和阻带范围需要根据实际变频器输出波形的频率分布情况来确定。

频率截止值一般选择输出波形主要频率的两倍，以确保滤波器能有效滤除谐波和噪音。

阻带范围的确定需要考虑变频器输出的谐波频率范围，避免滤波器频率响应与谐波频率重叠。

此外，还需考虑滤波器的衰减因子和相移等参数。

在滤波器电路设计中，需要根据滤波器类型和参数，设计相应的电路结构。

RC滤波器可以采用串联的电阻和电容结构，LC滤波器可以采用并联的电感和电容结构，而RL滤波器可以采用串联的电阻和电感结构。

在具体电路设计中，要合理选择电阻、电容和电感的数值，以满足滤波器参数要求。

参数调整是滤波器设计的最后一步。

在设计完成后，需要通过实验和测试来调整滤波器的参数，以确保满足设计要求。

参数调整过程中，可以使用频谱分析仪等仪器来观测输出波形的频谱特性，并进行相应的调整。

总之，变频器输出滤波器的设计需要根据实际需求选择合适的滤波器类型，确定滤波器参数，设计相应的电路结构，并通过参数调整来满足设计要求。

这一过程需要从理论到实践的不断验证和调整，以确保滤波器的正常工作和性能优越。

DF601系列变频器专用输出电源滤波器

DF601系列变频器专用输出电源滤波器

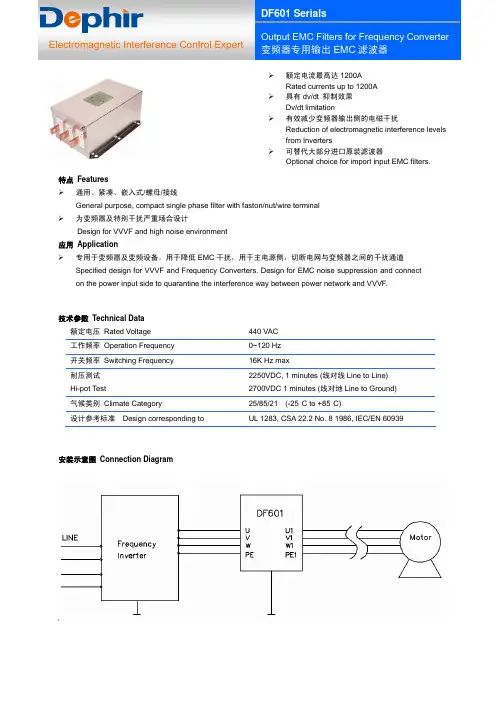

Electromagnetic Interference Control ExpertDF601SerialsOutput EMC Filters for Frequency Converter 变频器专用输出EMC 滤波器¾ 额定电流最高达1200ARated currents up to 1200A ¾ 具有dv/dt 抑制效果 Dv/dt limitation¾有效减少变频器输出侧的电磁干扰Reduction of electromagnetic interference levels from Inverters¾可替代大部分进口原装滤波器Optional choice for import input EMC filters.特点 Features ¾ 通用、紧凑、嵌入式/螺母/接线General purpose, compact single phase filter with faston/nut/wire terminal ¾为变频器及特别干扰严重场合设计Design for VVVF and high noise environment应用 Application ¾专用于变频器及变频设备。

用于降低EMC 干扰，用于主电源侧，切断电网与变频器之间的干扰通道 Specified design for VVVF and Frequency Converters. Design for EMC noise suppression and connect on the power input side to quarantine the interference way between power network and VVVF.技术参数 Technical Data额定电压 Rated Voltage 440 VAC 工作频率 Operation Frequency 0~120 Hz 开关频率 Switching Frequency 16K Hz max耐压测试 Hi-pot Test2250VDC, 1 minutes (线对线Line to Line) 2700VDC 1 minutes (线对地Line to Ground) 气候类别 Climate Category25/85/21 (-25°C to +85°C)设计参考标准 Design corresponding toUL 1283, CSA 22.2 No. 8 1986, IEC/EN 60939安装示意图 Connection Diagram外形尺寸 Outline Dimensions(mm) 选型表 Type Selection TableDF601-5A-01 5 0.75/1.5Fig 1Screw -DF601-8A-01 8 2.2/3.7Fig 1Screw -DF601-16-01 16 5.5/7.5Fig 2Screw -DF601-30-01 30 11/14Fig 2Screw -DF601-45A-01 45 18.5/22Fig 3Screw -DF601-75A-01 75 30/37Fig 4Screw -DF601-100A-01 100 45Fig 4Screw -DF601-120A-01 120 55Fig 4Screw -DF601-150A-01 150 75Fig 5Screw -DF601-200A-01 200 90Fig 5Screw -DF601-300A-01300 110/132/150Fig 6-Copper BusDF601-420A-01 420160/210/220Fig 6- Copper Bus DF601-500A-01 500 250/260Fig 7- Copper Bus DF601-600A-01 600280/315Fig 7- Copper Bus DF601-800A-01 800 400Fig 7- Copper Bus DF601-1200A-01 1200500/600Fig 7- Copper Bus备注：以上规格为公司标准产品，可根据客户产品定制设计产品性能和尺寸外观。

变频器专用滤波器功用说明

变频器专用滤波器功用说明

...变频器专用滤波器功用说明变频专用输入 EMC 滤波器属于 RFI 滤波器，用于降低EMC 干扰，用于主电源侧，切断电网与变频器之间的干扰通道。

变频器专用输入 EMC 滤波器也称为输入滤波器、进线滤波器，是变频器专用滤波器的一种，其作用主要包括以下几个方面：（1 〕抑制变频器产生的高次谐波变频器在整流过程中，就相当于一个高速开关，因此，会产生大量的高次谐波，这些高次谐波，会随着电源的流动，被带入电网，进而导致了使用同一电网的敏感设备受到干扰。

〔 2 〕防止变频器被干扰变频器是个干扰源，也是个受扰源，或者是叫敏感设备。

如果电网中的谐波频率过高、谐波含量过大的情况下，变频器就会发出过压、过流、过载等误报警。

〔 3 〕提高系统功率因数变频器输入 EMC 滤波器，具有一定的补偿功能，可以提高整个工控自动化系统的功率因数，具有一定的节能成效。

（4 〕缓解三相不平衡如果变频器的输入端三相不平衡，严重的情况下，就会导致变频器无法正常工作，加上变频器输入滤波器之后，可以有效缓解这一问题。

变频器专用输入EMC 滤波器，主要是由(L) 滤波电感、 (C) 滤波电容和 (R)电阻构成。

变频器专用输入EMC 滤波器，是利用“阻抗失配〞的原理进展工作的；一般情况下，我们默认为电源端是低阻抗的，所以，我们变频器输入滤波器的输入端是高阻抗的；而负载侧，我们默认为其是高阻抗的，而我们的变频器输入滤波器的输出端，那么是低阻抗的；正是利用这一原理，实现了对于变频器产生的高次谐波的有效抑制作用。

变频专用输出 EMC 滤波器可解决由变频器输出侧 PWM 波通过空间辐射而干扰周边敏感设备的问题；抑制变频器产生之电磁干扰，减少变频器对外界的耦合干扰。

变频器专用输出EMC 滤波器也称为变频输出滤波器、出线滤波器等。

是变频器专用滤波器的一种器等。

是变频器专用滤波器的一种，安装在变频器的输出侧与电机之间，用于减小变频器输出电流中的高次谐波层，抑制变频器的输出侧的浪涌电压。

闲聊EMC(八)--常见滤波器介绍(二)

闲聊EMC(八)--常见滤波器介绍(二)

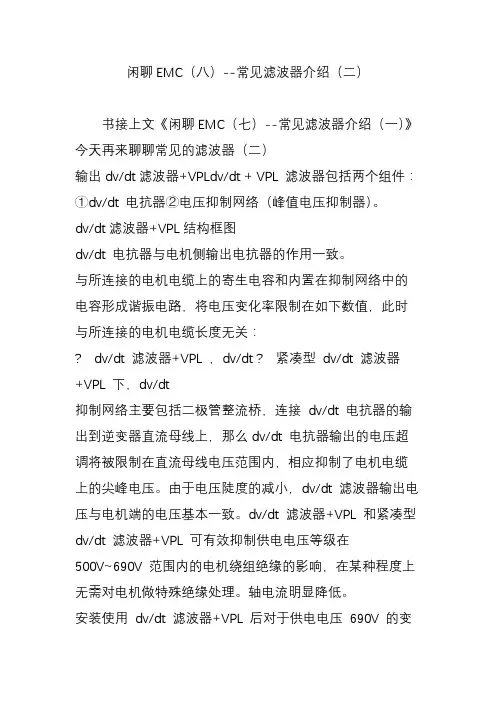

闲聊EMC（八）--常见滤波器介绍（二）书接上文《闲聊EMC（七）--常见滤波器介绍（一）》今天再来聊聊常见的滤波器（二）输出dv/dt滤波器+VPLdv/dt + VPL 滤波器包括两个组件：①dv/dt 电抗器②电压抑制网络（峰值电压抑制器）。

dv/dt滤波器+VPL结构框图dv/dt 电抗器与电机侧输出电抗器的作用一致。

与所连接的电机电缆上的寄生电容和内置在抑制网络中的电容形成谐振电路，将电压变化率限制在如下数值，此时与所连接的电机电缆长度无关：? dv/dt 滤波器+VPL ，dv/dt ? 紧凑型dv/dt 滤波器+VPL 下，dv/dt抑制网络主要包括二极管整流桥，连接dv/dt 电抗器的输出到逆变器直流母线上，那么dv/dt 电抗器输出的电压超调将被限制在直流母线电压范围内，相应抑制了电机电缆上的尖峰电压。

由于电压陡度的减小，dv/dt 滤波器输出电压与电机端的电压基本一致。

dv/dt 滤波器+VPL 和紧凑型dv/dt 滤波器+VPL 可有效抑制供电电压等级在500V~690V 范围内的电机绕组绝缘的影响，在某种程度上无需对电机做特殊绝缘处理。

轴电流明显降低。

安装使用dv/dt 滤波器+VPL 后对于供电电压690V 的变频驱动中的电机可采用标准绝缘，无需采用绝缘轴承。

这样既可采用西门子电机，也可采用其他生产商的产品。

SINAMICS S120 变频器在采用dv/dt 滤波器+VPL 或紧凑型dv/dt 滤波器+VPL 下允许的电缆长度：在采用dv/dt 滤波器+VPL 时需注意如下条件：? 一定输出功率以上的变频器应用时，dv/dt 滤波器+VPL 需增加安装板，从而增加了柜体尺寸（参考样本D11 和D21.3）；? 紧凑型dv/dt 滤波器+VPL 集成在柜内，无需增加安装板。

dv/dt 滤波器+VPL 或紧凑型dv/dt滤波器+VPL 必须尽可能的靠近S120 变频器安装，连接电缆长度不应超过5m。
