变频器EMC滤波器

变频器专用滤波器功用说明变频专用输入EMC滤波器属于RFI滤波器，用于降低EMC干扰，用于主电源侧，切断电网与变频器之间的干扰通道。

变频器专用输入EMC滤波器也称为输入滤波器、进线滤波器，是变频器专用滤波器的一种，其作用主要包括以下几个方面：（1）抑制变频器产生的高次谐波变频器在整流过程中，就相当于一个高速开关，因此，会产生大量的高次谐波，这些高次谐波，会随着电源的流动，被带入电网，进而导致了使用同一电网的敏感设备受到干扰。

（2）防止变频器被干扰变频器是个干扰源，也是个受扰源，或者是叫敏感设备。

如果电网中的谐波频率过高、谐波含量过大的情况下，变频器就会发出过压、过流、过载等误报警。

（3）提高系统功率因数变频器输入EMC滤波器，具有一定的补偿功能，可以提高整个工控自动化系统的功率因数，具有一定的节能功效。

（4）缓解三相不平衡如果变频器的输入端三相不平衡，严重的情况下，就会导致变频器无法正常工作，加上变频器输入滤波器之后，可以有效缓解这一问题。

变频器专用输入EMC滤波器，主要是由(L)滤波电感、(C)滤波电容和(R)电阻构成。

变频器专用输入EMC滤波器，是利用“阻抗失配”的原理进行工作的；一般情况下，我们默认为电源端是低阻抗的，所以，我们变频器输入滤波器的输入端是高阻抗的；而负载侧，我们默认为其是高阻抗的，而我们的变频器输入滤波器的输出端，则是低阻抗的；正是利用这一原理，实现了对于变频器产生的高次谐波的有效抑制作用。

变频专用输出EMC滤波器可解决由变频器输出侧PWM波通过空间辐射而干扰周边敏感设备的问题；抑制变频器产生之电磁干扰，减少变频器对外界的耦合干扰。

变频器专用输出EMC滤波器也称为变频输出滤波器、出线滤波器等。

是变频器专用滤波器的一种器等。

是变频器专用滤波器的一种，安装在变频器的输出侧与电机之间，用于减小变频器输出电流中的高次谐波层，抑制变频器的输出侧的浪涌电压。

下面，我们就对变频器输出滤波器的作用，进行探讨。

‑1‑前言资料简介本产品是一款简易型通用变频器，具备小体积、高耐环境能力、简单易用、可靠、增效、节能等特点，主要用于控制和调节三相交流异步机转速，可用于硅晶、锂电、木工、物流、食品饮料、线缆、机床、简易风机泵类负载的驱动。

本手册介绍产品的选型、机械设计、电气设计，以及产品符合认证及标准等详细内容。

更多资料版本变更记录关于手册获取本手册不随产品发货，如需获取电子版PDF文件，可以通过以下方式获取：●登录汇川技术官方网站（ ），“服务与支持‑资料下载”，搜索关键字并下载。

●使用手机扫产品机身二维码，获取产品配套手册。

保修声明正常使用情况下，产品发生故障或损坏，汇川技术提供保修期内的保修服务（产品保修期请详见订货单）。

超过保修期，将收取维修费用。

保修期内，以下情况造成的产品损坏，将收取维修费用。

●不按手册中的规定操作本产品，造成的产品损坏。

●火灾、水灾、电压异常，造成的产品损坏。

●将本产品用于非正常功能，造成的产品损坏。

●超出产品规定的使用范围，造成的产品损坏。

●不可抗力（自然灾害、地震、雷击）因素引起的产品二次损坏。

前言前言有关服务费用按照厂家统一标准计算，如有契约，以契约优先的原则处理。

详细保修说明请参见《产品保修卡》。

‑2‑目录目录前言 (1)安全注意事项 (5)1产品概述 (9)2产品信息 (10)2.1型号与铭牌说明 (10)2.2部件说明 (11)3产品型号表 (13)4选型流程 (14)5选型一览表 (15)6产品规格 (16)6.1电气规格 (16)6.2技术规格 (18)7选配件 (20)7.1选配件一览表 (20)7.2操作面板 (20)7.3线缆 (21)7.3.1主回路线缆 (21)7.3.2控制回路线缆 (23)7.3.3线耳选型 (24)7.4外围电气元件 (24)7.4.1断路器、保险丝、电磁接触器 (24)7.4.2交流输入电抗器 (25)7.4.3输出电抗器 (27)7.4.4EMC滤波器 (31)7.4.5磁环与磁扣 (34)7.4.6制动电阻 (36)8机械设计 (39)8.1柜体设计 (39)8.1.1安装空间要求 (39)8.1.2结构尺寸 (43)8.1.2.1产品尺寸 (43)8.2EMC设计 (44)8.2.1电磁兼容性说明 (44)8.2.1.1概述 (44)8.2.1.2电磁兼容的分类 (44)8.2.1.3干扰辐射、抗干扰性 (44)8.3散热设计 (44)8.3.1散热方案 (44)‑3‑目录8.3.2通风要求 (45)8.3.2.1风道设计 (45)8.3.2.2进出风口 (45)8.3.3风扇设计 (49)9电气设计 (51)9.1电气设计指导 (51)9.1.1外围元件设计 (51)9.1.1.1选择保险丝、断路器、电磁接触器 (51)9.1.1.2选择EMC滤波器 (51)9.1.1.3选择交流输入电抗器 (52)9.1.1.4选择输出电抗器 (52)9.1.1.5选择SPD (52)9.1.1.6选择磁环与磁扣 (53)9.1.1.7选择制动电阻 (54)9.1.2选择电机 (54)9.1.3检查电机和驱动器的兼容性 (55)9.1.4选择动力线缆 (55)9.1.4.1需要遵循的规则 (55)9.1.4.2动力线缆类型 (55)9.1.4.3动力线缆规格 (56)9.1.5选择控制线缆 (56)9.1.5.1需要遵循的规则 (56)9.1.5.2控制线缆类型 (56)9.1.5.3控制线缆规格 (56)9.1.6选择通信线缆 (57)9.1.6.1CAN通信线缆 (57)9.1.6.2Modbus通信线缆 (57)9.1.7线缆布线 (58)9.1.7.1规范说明 (58)9.1.7.2布线建议 (59)9.2系统连接图 (63)9.2.1系统连接示意图 (63)9.2.2系统构成说明 (65)9.3电气接线图 (66)9.4接线端子分布 (68)9.4.1主回路端子介绍 (68)9.4.2控制回路端子介绍 (69)10符合认证及标准要求 (74)10.1符合认证、指令及标准 (74)10.2CE认证 (74)10.2.1对应欧洲标准时的注意事项 (74)10.2.2符合EMC指令的条件 (74)10.2.3符合LVD低电压指令的条件 (75)11服务与支持 (77)‑4‑安全注意事项安全注意事项安全声明●本章对正确使用本产品所需关注的安全注意事项进行说明。

Electromagnetic Interference Control ExpertDF601SerialsOutput EMC Filters for Frequency Converter 变频器专用输出EMC 滤波器¾ 额定电流最高达1200ARated currents up to 1200A ¾ 具有dv/dt 抑制效果 Dv/dt limitation¾有效减少变频器输出侧的电磁干扰Reduction of electromagnetic interference levels from Inverters¾可替代大部分进口原装滤波器Optional choice for import input EMC filters.特点 Features ¾ 通用、紧凑、嵌入式/螺母/接线General purpose, compact single phase filter with faston/nut/wire terminal ¾为变频器及特别干扰严重场合设计Design for VVVF and high noise environment应用 Application ¾专用于变频器及变频设备。

用于降低EMC 干扰，用于主电源侧，切断电网与变频器之间的干扰通道 Specified design for VVVF and Frequency Converters. Design for EMC noise suppression and connect on the power input side to quarantine the interference way between power network and VVVF.技术参数 Technical Data额定电压 Rated Voltage 440 VAC 工作频率 Operation Frequency 0~120 Hz 开关频率 Switching Frequency 16K Hz max耐压测试 Hi-pot Test2250VDC, 1 minutes (线对线Line to Line) 2700VDC 1 minutes (线对地Line to Ground) 气候类别 Climate Category25/85/21 (-25°C to +85°C)设计参考标准 Design corresponding toUL 1283, CSA 22.2 No. 8 1986, IEC/EN 60939安装示意图 Connection Diagram外形尺寸 Outline Dimensions(mm) 选型表 Type Selection TableDF601-5A-01 5 0.75/1.5Fig 1Screw -DF601-8A-01 8 2.2/3.7Fig 1Screw -DF601-16-01 16 5.5/7.5Fig 2Screw -DF601-30-01 30 11/14Fig 2Screw -DF601-45A-01 45 18.5/22Fig 3Screw -DF601-75A-01 75 30/37Fig 4Screw -DF601-100A-01 100 45Fig 4Screw -DF601-120A-01 120 55Fig 4Screw -DF601-150A-01 150 75Fig 5Screw -DF601-200A-01 200 90Fig 5Screw -DF601-300A-01300 110/132/150Fig 6-Copper BusDF601-420A-01 420160/210/220Fig 6- Copper Bus DF601-500A-01 500 250/260Fig 7- Copper Bus DF601-600A-01 600280/315Fig 7- Copper Bus DF601-800A-01 800 400Fig 7- Copper Bus DF601-1200A-01 1200500/600Fig 7- Copper Bus备注：以上规格为公司标准产品，可根据客户产品定制设计产品性能和尺寸外观。

台达精巧简易型矢量控制变频器ME300 系列创变智造新未来面对竞争加剧、成本上升的挑战，当今的自动化产业除了需要提升产能、减少人力成本，高效生产也是自动化的一大目标。

台达新一代的精巧简易型矢量控制变频ME300系列，体积缩小了60%，但仍承袭了台达变频器的出色性能。

内置多种关键功能，包括：使用者自定义编码群组、单泵与多泵控制、内置煞车晶体及EMC 滤波器（C2级）。

可减少额外开销，并节省电控箱的安装空间。

ME300系列也支持感应电机与永磁电机，提供更大的使用弹性与效益。

STO 安全停止机能，保障运行顺畅及操作安全。

全新的免螺丝配线控制端子，可轻松简易地完成接线安装。

操作友善、尺寸精巧、安装便利、设计坚固，ME300系列提供高效稳定的表现。

台达工业自动化持续以创新的技术、不妥协的质量要求及全球品保服务，积极与客户「创变新未来」。

精巧高效能新一代小型变频器的标竿070911060503机种介绍产品外观介绍精巧设计及友善的使用界面无缝隙并排安装在环境温度-20˚C 至40˚C *下，支持无缝隙并排安装， 提升配置弹性及效率*与台达VFD-EL 系列同功率机种相比， 体积最高缩小60%*独立安装为50˚C 不降载，最高可运转于60˚C 环境标准机种高速机种 (IP20)出色的驱动特性支持感应电机与永磁电机内置2组独立感应电机参数制动能力提升可设定减速能量控制模式，通过调节电机转速与 电流，缩短减速时间，减少刹车电阻的配置成本高启动转矩在3Hz 的低转速下，可产生200%的高启动转矩 适应各种变动负载，提供机台极佳的稳定度瞬时停电再启动 / DEB 减速能源再生系统瞬间断电时，利用减速时的再生能量控制电机至完全停止；并在电源恢复时，追速启动感应电机IPM 电机SPM电机只需7.8秒！减速时间长达21秒时间电机市电电压电机速度市电电压电机速度支持高速应用提供高速机种，赋予机台高速运转能力，提高应用弹性强大的系统支持多泵控制•交替运转：多泵定时交替运转，利于水泵维持保养并延长设备寿命；时间周期可依小时、天或星期设定• 恒压模式：保持输出水压恒定，根据需求即时调整水泵运转数量，提供良好供水质量，兼具节能效益高过载能力一般负载 (Normal Duty) 下，过载能力为额定输出 电流的120% 60 秒、150% 3 秒重载 (Heavy Duty) 下，过载能力为额定输出电流的150% 60 秒、200% 3 秒内置Modbus 通讯界面内置RS-485 (Modbus)通讯界面共同直流母线提供DC ±端子进行共直流母线配置，于变频器减速时分担回生能量，提高制动能力，达到节能目的并节省电阻所需额外空间与成本高频脉冲输入支持脉冲及PWM 信号输入 (10kHz)，可直接接收控制器脉冲信号，作为运转速度来源控制器脉冲信号内置刹车晶体配合额外的刹车电阻可提供更大的刹车转矩能力变频器状态运作待命泵用功能• 休眠机制、漏水检测：当系统恒压时，变频器可进入/ 保持休眠状态，避免频繁启动停止(需通过适当参数设定)•无水检测：在停止供水或水源被切断时，变频器将减速停机，避免干泵 (dry-run)运转造成泵浦损坏稳定、安全、可靠电路板涂层强化100% 电路板涂层，符合 IEC 60721-3-3 class 3C2，强化对抗潮湿、腐蚀性和粉尘环境的耐 受性抗潮湿抗腐蚀抗粉尘NEMA 1防护模块（选购）可选配NEMA 1防护模块，避免粉尘粒子掉落至变频器内部，并防止触电风险，适用于较恶劣 环境内置Class A (C2)* EMC 滤波器，节省配盘空间，并可减少配线时间及成本* 400V 型号为Class A (C3)STO (Safe Torque Off)安全停止机能符合国际标准：传统方式STO接触器1控制器控制器ME300接触器2变频器紧急停止 按钮紧急停止 按钮dBuV 0.0501000.1500.5530.000MHz 内置EMC 滤波器无EMC 滤波器► ISO 13849-1:2015 Category 3 PL d ► EN 61508 SIL2► EN 60204-1 Category 0 ► EN 62061 SIL CL 2行业参数组合 (Macro)• 依据用途选择应用参数群组，简化操作流程• 可建立不同客户或设备使用的参数群组• 重置设备时可保留用户设定参数值免螺丝配线控制端子安装使用容易• 精巧外型节省机柜空间• STO 安全停止机能，加强系统安全性• 内置刹车晶体节省建置成本• 内置RS-485 (Modbus)通讯• 支持脉冲与PWM 格式等高速脉冲输入，给定频率命令， 提升控制精确度• 可选配NEMA1防护模块，提升粉尘、棉絮、潮湿环境的耐受度 • 改善散热片设计，棉絮不易堵塞风道，风扇模块化设计易清理并延长使用寿命• 提升刹车能力，大幅缩短减速时间满足急停需求• 瞬时掉电对策，可在电源异常时安全的将电机减速至停止，避免设备损坏• STO 安全停止机能，加强系统安全性• 支持感应电机与永磁电机 (IPM/SPM)产品规格规格说明产品规格功能及周边配件[注1] 控制精度会根据环境、应用条件或电机种类而有所不同，详情请与本公司或代理商洽询。

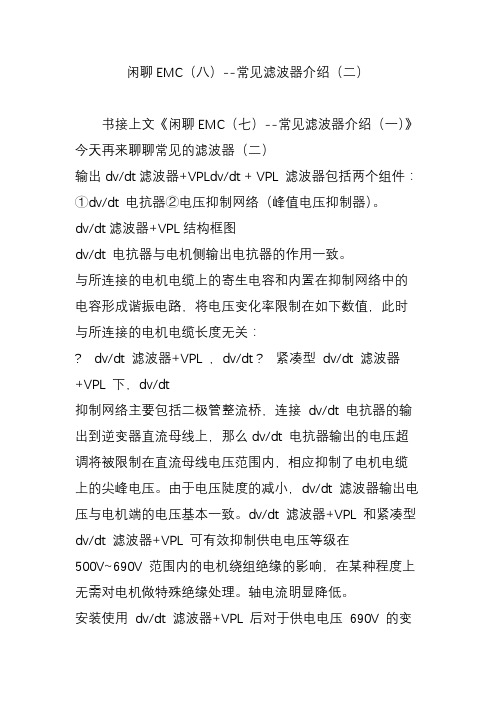

闲聊EMC（八）--常见滤波器介绍（二）书接上文《闲聊EMC（七）--常见滤波器介绍（一）》今天再来聊聊常见的滤波器（二）输出dv/dt滤波器+VPLdv/dt + VPL 滤波器包括两个组件：①dv/dt 电抗器②电压抑制网络（峰值电压抑制器）。

dv/dt滤波器+VPL结构框图dv/dt 电抗器与电机侧输出电抗器的作用一致。

与所连接的电机电缆上的寄生电容和内置在抑制网络中的电容形成谐振电路，将电压变化率限制在如下数值，此时与所连接的电机电缆长度无关：? dv/dt 滤波器+VPL ，dv/dt ? 紧凑型dv/dt 滤波器+VPL 下，dv/dt抑制网络主要包括二极管整流桥，连接dv/dt 电抗器的输出到逆变器直流母线上，那么dv/dt 电抗器输出的电压超调将被限制在直流母线电压范围内，相应抑制了电机电缆上的尖峰电压。

由于电压陡度的减小，dv/dt 滤波器输出电压与电机端的电压基本一致。

dv/dt 滤波器+VPL 和紧凑型dv/dt 滤波器+VPL 可有效抑制供电电压等级在500V~690V 范围内的电机绕组绝缘的影响，在某种程度上无需对电机做特殊绝缘处理。

轴电流明显降低。

安装使用dv/dt 滤波器+VPL 后对于供电电压690V 的变频驱动中的电机可采用标准绝缘，无需采用绝缘轴承。

这样既可采用西门子电机，也可采用其他生产商的产品。

SINAMICS S120 变频器在采用dv/dt 滤波器+VPL 或紧凑型dv/dt 滤波器+VPL 下允许的电缆长度：在采用dv/dt 滤波器+VPL 时需注意如下条件：? 一定输出功率以上的变频器应用时，dv/dt 滤波器+VPL 需增加安装板，从而增加了柜体尺寸（参考样本D11 和D21.3）；? 紧凑型dv/dt 滤波器+VPL 集成在柜内，无需增加安装板。

dv/dt 滤波器+VPL 或紧凑型dv/dt滤波器+VPL 必须尽可能的靠近S120 变频器安装，连接电缆长度不应超过5m。

三菱通用变频调速器前言1安装与接线2变频器使用注意事项3保护功能4维护、点检时的注意5规格6A800FR-A802(整流器分离类型使用手册(硬件篇FR-A842-07700(315K~12120(500K高功能、高性能非常感谢您选择三菱变频器。

本使用手册的内容,仅介绍使用FR-A802(整流器分离类型时的安装、接线等关于硬件的操作与FR-A800不同之处。

请务必熟读本使用手册与同包装的CD-ROM 的内容,熟习机械知识、安全内容、注意事项的全部以后再使用本产品。

关于基本操作的参数等软件内容,记述在同包装CD-ROM内的FR-A800使用手册(详细篇。

然后,请将此手册交给最终用户。

◆其它注意事项请对以下注意事项十分留意。

误操作会导致意外事故、受伤、触电。

安全注意事项1一般注意事项●在本使用手册中的很多图片和图表,为了说明细节部位的情况,所示的变频器状态有可能为已拆下了盖板或已取下安全用断路器, 但在运行变频器时务必按规定将盖板、断路器恢复原状,并按使用手册的规定运行变频器。

此外,有关PM 电机,请参照PM电机的使用手册。

2安全注意事项目录1前言71.1产品的确认与附件81.2变频器各部分名称91.3关联手册102安装与接线112.1外围设备122.1.1变频器和外围设备 (122.1.2外围设备的介绍 (142.2前盖板的拆卸与安装方法152.3变频器的安装和电气柜设计172.3.1变频器的设置环境 (172.3.2变频器电气柜冷却方式的种类 (192.3.3变频器的安装 (202.3.4将冷却散热片设置在电气柜外部使用 (222.4端子接线图242.5主回路端子292.5.1主回路端子的说明 (292.5.2整流器单元(FR-CC2主回路端子的说明 (29 2.5.3主回路端子的端子排列与电源,电机的接线 (29 2.5.4适用电线与接线长度 (312.5.5关于接地 (332.6控制回路342.6.1变频器控制回路端子的说明 (342.6.2整流器单元(FR-CC2控制回路端子的说明 (372.6.3控制逻辑(漏型逻辑/源型逻辑切换 (382.6.4变频器控制回路的接线 (402.6.5接线时的注意事项 (422.6.6控制回路电源与主回路分开连接 (另外电源的场合 (43 2.6.7用外部24V电源输入控制回路的电源时 (442.6.8安全停止功能 (452.7通讯接口/端子472.7.1PU接口 (472.7.2USB接口 (482.7.3RS-485端子排 (492.8关于与附带PLG的电机之间的接线(矢量控制502.9连接独立选件单元572.9.1制动单元(FR-BU2的连接 (572.9.2与高功率因数变流器(FR-HC2的连接 (58目录33变频器使用注意事项593.1关于噪声(EMI和漏电流603.1.1漏电流及其对策 (603.1.2从变频器产生的噪声(EMI种类和对策 (62 3.1.3整流器单元(FR-CC2内置EMC滤波器 (64 3.2电源谐波653.2.1关于电源谐波 (653.2.2谐波抑制对策方针 (653.3电抗器的设置683.4电源切断和电磁接触器(MC683.5400V等级电机的绝缘老化对策693.6运行前的检查表703.7关于使用变频器的故障自动保险系统724保护功能754.1关于变频器的异常显示764.2保护功能的复位方法764.3报警历史的确认和清除774.4异常显示一览795维护、点检时的注意815.1点检项目825.1.1日常点检 (825.1.2定期点检 (825.1.3日常点检及定期点检 (835.1.4逆变器模块及整流桥模块的检查方法 (845.1.5清扫 (855.1.6更换部件 (855.1.7更换变频器 (875.2主回路的电压、电流及功率测量法885.2.1功率的测定 (905.2.2关于电压的测定和电压互感器的使用 (905.2.3电流的测定 (915.2.4关于电流互感器及传感器的使用 (915.2.5整流器单元(FR-CC2输入功率因数的测定 (91 5.2.6转换器输出电压(端子P-N间的测定 (915.2.7变频器输出频率的测定 (925.2.8用兆欧表测量绝缘电阻 (925.2.9耐压测试 (924目录6规格936.1变频器额定值946.2通用规格956.3外形尺寸图966.3.1变频器外形尺寸图 (966.3.2整流器单元(FR-CC2外形尺寸图 (98附录99附录1致从旧系列变频器更新的用户 (100附录2与FR-A840的功能比较 (102附录3符合欧洲标准的说明 (103附录4UL,cUL的注意事项 (105目录5MEMO6目录前言711前言本章记载使用本产品之前的需阅读内容。

PowerXL系列DG1通用变频器高效节能新一代变频器2通用变频器目录DG1通用变频器产品描述标准及认证型号说明产品选型附件可更换部件技术参数及规格尺寸说明 (23347101317)伊顿新一代的 PowerXL 系列变频器-DG1通用变频器是为满足现代商业应用和工业应用更高要求而设计的产品。

DG1变频器的电源装置采用了最先进的半导体技术和高度模块化结构，能够更灵活地满足客户的需求。

DG1变频器的控制模块包括了现代标准通信协议和I/O 串口协议，同时也有添加辅助选项卡的模块化特性。

DG1变频器配备有伊顿专利的节能控制系统，能够帮助客户提高效率，安全和可靠性能。

新一代的变频器不仅延续了传统的稳健性能，同时也增强了产品的特性和功能，实现了更具性价比的产品解决方案。

产品系列●0.75-90kW, 208-240V●1.5-160kW, 380-500V ●2.2-187kW, 525-600VPowerXL系列—DG1通用变频器产品描述硬件●框架1、2、3系列产品配备制动斩波器标准●双重过载● 110% 可变转矩 (I L )● 150% 恒转矩 (I H)●IP21（IP20）和IP54两种外壳可供选择●集成具有浪涌保护功能的5%共模抑制双直流电抗器●变频器配备有EMI/RFI 滤波器 -满足EMC C2等级●实时时钟-支持日历和PLC 功能●配备LCD 图像显示操作面板 - 支持便捷的菜单导航以及通过显示屏进行变频器诊断和故障排除●操作面板配有本地/远程切换按键以及两个可供配置的软键●控制逻辑可通过外部远程控制操作，也可通过内部功能和现场总线操作●标配I/O 数量：● 8DI, 1DO ● 2AI, 2AO ● 3个继电器●标准内置通讯:● Ethernet IP, Modbus TCP, ● RS-485: Modbus RTU, BACnet MS/TP ● 两个扩展槽—必要时可用于支持辅助I/O 端口或通信协议● 快速插拔端子可用于I/O 接口链接—支持快速便捷安装● 标配安全转矩关断STO 功能软件●节能控制系统—通过为您的应用配备行业领先的能源效率管理软件，最大限度减少电动机的能源损失●快速启动向导能够在初次供电时提供更加快速便捷的安装方案●应用标准:● 标准● 多级泵和风机控制● 双重PID 控制● 多功能●小面板的复制/粘贴功能—允许快速设置多个驱动器●预编程I/O 接口—支持大多数应用软件更加快速、便捷地安装●动态电动机的再生能源管理●先进的电脑自诊断工具●操作面板配置2个自定义按键●集成节能计算器，可以通过当地货币计算并显示节能效果产品特性和优势PowerXL 系列—DG1 通用变频器 /electrical目录描述 页码 PowerXL系列—DG1通用变频器3PowerXL 系列—DG1 通用变频器 /electrical 通用变频器PowerXL 系列—DG1 通用变频器产品标准和认证型号说明PowerXL 系列—DG1 通用变频器PowerXL 系列—DG1 通用变频器选项卡产品●IEC/EN 61800-5-1● IEC/EN 61800-5-2● UL 508C ● IEC 61508● EN 62061● EN ISO 13849-1认证●UL ● CUL ● CE● C-Tick ● EAC ● GOST ● RoHs ● SIL1EMC●抗干扰性: IEC/EN 61800-3● Category C2DX G –NET –PROFIBUS功能PROFIBUS DEVICENET LONWORKS CANOPEN SWD = PROFIBUS = DeviceNet = LonWorks = CANopen= SmartWire产品系列G =通用系列类型NET = 通讯卡 = I/O 接口卡EXT 基本命名DX =PowerXL 驱动器ACC SPR KEY CBL = 附件 = 备件 = 面板 = 电缆附件请见第8页, 全面发售产品系列电气部件可选项D G1 3 4 4D8 F B C 21C 注:a4通用变频器PowerXL 系列—DG1 通用变频器PowerXL 系列—DG1 通用变频器 /electrical 产品选型208–240VIP21b , 带面板, 带EMC 滤波器框架尺寸 220V 50 Hz 额定功率 kW (CT/重载) a 230V 60 Hz 功率-马力 (CT/I H )220V 50 Hz 额定功率 kW (VT/轻载) a 230V 60 Hz 功率-马力(VT/I L )电流(CT/I H )电流(VT/I L )产品型号FR1FR00.550.751.10.550.751.11.52.233.75.57.5111518.52230374555750.7511.50.7511.523—57.51015202530405060751003.74.86.63.74.86.67.81112.517.52531486175881141431702112480.751.11.50.751.11.52.233.75.57.5111518.52230374555759011.5211.523—57.51015202530405060751001254.86.67.84.86.67.81112.517.5253148617588114143170211261312DG1-323D7EB-C20C DG1-324D8EB-C20C DG1-326D6EB-C20C DG1-323D7FB-C21C DG1-324D8FB-C21C DG1-326D6FB-C21C DG1-327D8FB-C21C DG1-32011FB-C21C DG1-32012FB-C21C DG1-32017FB-C21C DG1-32025FB-C21C DG1-32031FB-C21C DG1-32048FB-C21C DG1-32061FN-C21C DG1-32075FN-C21C DG1-32088FN-C21C DG1-32114FN-C21C DG1-32143FN-C21C DG1-32170FN-C21C DG1-32211FN-C21C DG1-32248FN-C21CFR2FR3FR4FR5FR6IP54, 带面板, 带EMC 滤波器框架尺寸 220V 50 Hz 额定功率 kW (CT/重载) a 230V 60 Hz 功率-马力(CT/I H )220V 50 Hz 额定功率 kW (VT/轻载) a 230V 60 Hz 功率-马力(VT/I L )电流(CT/I H )电流(VT/I L )产品型号FR10.550.751.11.52.233.75.57.5111518.52230374555750.7511.523—57.51015202530405060751003.74.86.67.81112.517.52531486175881141431702112480.751.11.52.233.75.57.5111518.52230374555759011.523—57.51015202530405060751001254.86.67.81112.517.5253148617588114143170211261312DG1-323D7FB-C54C DG1-324D8FB-C54C DG1-326D6FB-C54C DG1-327D8FB-C54C DG1-32011FB-C54C DG1-32012FB-C54C DG1-32017FB-C54C DG1-32025FB-C54C DG1-32031FB-C54C DG1-32048FB-C54C DG1-32061FN-C54C DG1-32075FN-C54C DG1-32088FN-C54C DG1-32114FN-C54C DG1-32143FN-C54C DG1-32170FN-C54C DG1-32211FN-C54C DG1-32248FN-C54CFR2FR3FR4FR5FR6注：a CT/重载：恒转矩型负载；VT/轻载：变转矩型负载，比如：风机，水泵； bFR0为IP20。

变频器的EMC设计变频器是指能够通过调整输出电压和频率来控制电机转速的电气设备。

随着工业自动化的发展，变频器的应用越来越广泛。

然而，在变频器的电磁兼容性（EMC）设计方面，还存在着一些问题。

在本文中，我们将探讨变频器的EMC设计的重要性，以及实现这种设计的一些方法。

1. EMC设计的重要性在工业自动化领域中，电子设备的不断增加和互联互通要求在不同系统之间进行数据交换。

这种高密集度的设备和系统极易产生电磁干扰和抗扰能力，被称为电磁兼容性（EMC）问题。

如果变频器的EMC设计不符合标准，它可能会对其他设备产生噪声干扰，导致设备的错误运行和故障，对人身安全产生潜在威胁。

因此，EMC设计对确保设备正常、稳定、长期运行是至关重要的。

2. 实现EMC设计的原则和方法（1）正确的线路铺设变频器的线路铺设要合理，尽可能降低线路的电感和电容。

此外，在线路的设计和铺设中，应注意线路的射频干扰和电源噪声的抑制，降低变频器的电磁波干扰。

（2）滤波器的应用变频器中的交流滤波器和直流滤波器，可以有效地限制电磁噪声。

而且随着滤波器的逐步升级，其滤波效果也得到了进一步提高。

（3）信号的等电位处理在基于PWM技术的变频器中，伴随着开关器件的工作，闪烁的电流和电压信号会导致噪声干扰。

如果不加处理，这些噪声干扰会加剧并扩散到整个系统中。

因此，对于这种情况，需要使用等电位处理技术，将现场同电位点之间的电势差降到最低。

（4）地线处理地线是减少干扰的重要途径之一。

在处理地线时，应注意接地方式的选择、接地电阻的计算和地线的排布。

3. 其他注意事项（1）EMC设计应该是整个变频器设计的重要组成部分，不能忽视或者被人为地降级。

（2）EMC设计应该始终从整体的角度出发，减少电磁干扰和对其他设备的干扰。

（3）EMC设计应该遵循国家和国际电磁兼容性标准，确保变频器具有良好的抗干扰能力和抗干扰能力。

（4）EMC设计应该根据变频器所要承受的环境噪声进行特殊设计，确保变频器的正常和可靠运行。

变频器输入电抗器选择变频器将电网的沟通电压转变为直流经整流后都经电容滤波，电容的使用使输入电流呈尖峰脉冲状，当电网阻抗小时，这种尖峰脉冲电流极大，造成很大的谐波干扰，并使变频器整流桥和电容简单损坏。

输入电抗器串联在电源进线与变频器输入侧(R、S、T)，用于抑制输入电流的谐波，削减电源浪涌对变频器的冲击，改善三相电源的不平衡性，提高输入电源的功率因数（提高到0.75~0.85）。

沟通变频调速系统输入侧设置的沟通电抗器或EMC滤波器，应依据变频器安装场所的其他用电设备对电网品质的要求，若变频器工作时已影响这些设备正常运行，可在变频器输入侧设置沟通电抗器或EMC滤波器，来抑制由功率元件通断引起的谐波和传导辐射。

若与变频器连接的电网的变压器中性点不接地，则不能选用EMC滤波器。

电源侧的沟通输入电抗器用于改善输入电流波形、提高整流器和滤波电容寿命、削减不良输入电流波形对电网的干扰、协调同一电网上晶闸管变换器造成的波形影响、削减功率切换和三相不平衡的影响，因此也称为电源协调电抗器，输入电抗器LA1能够限制电网电压突变和操作过电压引起的电流冲击，有效地爱护变频器和改善其功率因数。

变频调速系统接入与未接入输入电抗器时，输入电网的谐波电流的状况如图1所示。

从图2中可以看出，接入电抗器后能有效地抑制谐波电流。

电抗器的作用是防止变频器产生的谐波通过电源的输入回路返回到电网从而影响其他用电设备。

依据运行阅历，在下列场合应考虑安装输入电抗器，才能保证变频器平安牢靠的运行。

1)变频器所接电源的容量与变频器容量之比为10：1以上；电源容量为600kVA及以上，且变频器安装位置离大容量电源在10m以内，如图2所示。

图1 变频调速系统接入与未接入输入电抗器的比较图2 需要安装进线电抗器的电源2)三相电源电压不平衡率大于3%，电源电压不平衡率K可按下式计算：(1)式中，Umax为最大一相电压；Umin为最小一相电压；Up为三相平均电压。
