变频器输入端滤波器

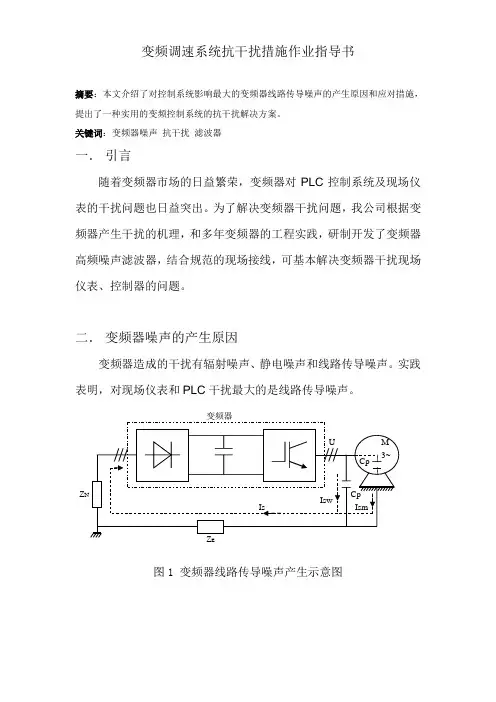

变频调速系统抗干扰措施作业指导书摘要：本文介绍了对控制系统影响最大的变频器线路传导噪声的产生原因和应对措施，提出了一种实用的变频控制系统的抗干扰解决方案。

关键词：变频器噪声 抗干扰 滤波器一． 引言随着变频器市场的日益繁荣，变频器对PLC 控制系统及现场仪表的干扰问题也日益突出。

为了解决变频器干扰问题，我公司根据变频器产生干扰的机理，和多年变频器的工程实践，研制开发了变频器高频噪声滤波器，结合规范的现场接线，可基本解决变频器干扰现场仪表、控制器的问题。

二． 变频器噪声的产生原因变频器造成的干扰有辐射噪声、静电噪声和线路传导噪声。

实践表明，对现场仪表和PLC 干扰最大的是线路传导噪声。

图1 变频器线路传导噪声产生示意图Z图2 变频器输出电压U 和噪声电流Is 的波形图线路传导噪声的产生机理如图1所示：寄生电容Cp 存在于电机电缆和电机内部，因此变频器的PWM 输出电压波形通过寄生电容产生一个高频脉冲噪声电流Is ，使变频器成为一个噪声源。

由于噪声电流Is 的源是变频器，因此它一定要流回变频器。

图中ZE 为大地阻抗，ZN 为动力电缆与地之间的阻抗。

如果变频器和电机只使用3根电机电缆连接，则高频噪声电流Is 以一个不确定的路线流回变频器，并在此回路中产生高频分量压降，影响其它设备。

由以上分析可知，如果给高频噪声电流一个确定的通道，使其不流向其他设备，则可以解决变频器的线路传导噪声干扰问题。

三． 线路传导噪声的干扰抑制方法1．如图3所示，对EMC 没有严格要求的工控现场，可以将电机外壳和变频器外壳用导线连接，然后接地，这样，即完成了电机的保护接地，又使电机产生的高频噪声电流Ism 能沿保护接地线流到变频器外壳，然后在变频器的输入端安装高频噪声滤波器（如我公司UIsxx 系列滤波器），高频滤波器的外壳也接地。

这样高频噪声电流Ism 就能沿着保护接地线和高频噪声滤波器顺利的流回变频器内部，流入其他控制系统的噪声电流就会大大减少。

变频器工作原理一、引言变频器是一种电力调节设备，广泛应用于工业生产中。

本文将详细介绍变频器的工作原理，包括其基本构成、工作过程和应用场景。

二、基本构成1. 整流器：变频器的输入端通常接收交流电源，整流器将交流电转换为直流电。

常见的整流器有整流桥等。

2. 滤波器：滤波器用于平滑直流电信号，消除电源波动和噪声。

3. 逆变器：逆变器将直流电转换为可调频的交流电。

逆变器通常由晶闸管、功率管等元件组成。

4. 控制器：控制器是变频器的核心部份，用于监测和调节变频器的工作状态。

控制器通常由微处理器、传感器等组成。

5. 保护装置：保护装置用于监测变频器的工作温度、电流和电压等参数，以保证变频器的安全运行。

三、工作过程1. 输入电源：变频器的输入端接收交流电源，通常为三相交流电。

2. 整流：交流电经过整流器转换为直流电。

3. 滤波：滤波器对直流电进行滤波处理，使其变得平滑稳定。

4. 逆变：逆变器将直流电转换为可调频的交流电。

逆变器的输出频率可以根据需要进行调节。

5. 控制：控制器监测变频器的输入和输出电流、电压、频率等参数，并根据设定的要求调节逆变器的工作状态。

6. 输出：变频器将调节后的交流电输出给负载，如机电等。

四、应用场景1. 工业生产：变频器广泛应用于各种工业生产中，如机械创造、化工、纺织、电子等行业。

通过调节变频器的输出频率和电压，可以实现对机电的精确控制，提高生产效率。

2. 节能环保：变频器可以根据负载的需求调节机电的运行速度，避免机电长期运行在高速状态下，减少能耗，实现节能效果。

同时，变频器还可以减少机电的起动冲击，降低噪音和振动，对环境友好。

3. 电梯和升降机：变频器在电梯和升降机中的应用非常广泛。

通过调节变频器的输出频率和电压，可以实现电梯和升降机的平稳运行和精确控制。

4. 空调和通风系统：变频器可以根据室内温度和湿度等参数，调节空调和通风系统的运行状态，实现舒适的室内环境，提高能源利用效率。

五、总结本文详细介绍了变频器的工作原理，包括其基本构成、工作过程和应用场景。

变频器基本原理和作用变频器（Inverter）是一种电力电子器件，其基本原理是将直流电能转换为可调频的交流电能。

它主要由直流输入电源、逆变桥、滤波电路、控制器和交流输出端组成。

变频器广泛应用于工业、航空、军事、交通等领域，并发挥了重要的作用。

下面将详细介绍变频器的基本原理和作用。

变频器的基本原理如下：1.直流输入电源：变频器的输入端接收来自交流电源的交流电压，并使用整流电路将其转换为直流电压。

通常使用整流电路+电容滤波器的方式进行直流电压平滑处理。

2.逆变桥：逆变桥是变频器的核心组件，它将平滑的直流电压转换为可调频的交流电压。

逆变桥由四个可控开关组成，通常是IGBT（绝缘栅双极型晶体管）或MOSFET（金属氧化物半导体场效应晶体管）。

3.滤波电路：逆变桥输出的交流电压含有较高频率的谐波成分，为了减小谐波影响，需要使用LC滤波器进行滤波。

LC滤波器通过选择合适的电感和电容来过滤谐波成分，使交流输出电压更接近正弦波。

4.控制器：变频器的控制器是变频器的大脑，它通过对逆变桥的开关控制来实现对输出电压频率和幅值的调整。

控制器通常由微处理器、运算放大器等芯片组成，利用脉宽调制（PWM）技术来控制逆变桥开关的导通和断开，从而控制输出电压的频率和幅值。

5.交流输出端：变频器的交流输出端将可调频的交流电能提供给负载。

根据应用需求，可以将交流输出端连接到电动机、电炉、照明设备等不同的负载上，实现对其速度、温度、亮度等参数的精确控制。

变频器主要有以下作用：1.节能降耗：传统的电动机驱动系统通常采用带有固定转速的交流电源，而变频器可以根据实际负载需求，调整电机的转速和输出功率，降低电机的无功损耗和机械能量的损耗，从而实现能量的经济利用。

2.频率调节：变频器可以调节电机的输出频率，从而实现对驱动设备的控制。

例如，变频器常用于电梯、空调、水泵等场合，可以根据需求调整其运行频率，提高设备的工作效率和使用寿命。

3.调速控制：传统的电动机驱动系统通常只能实现定速运行，而变频器可以通过调整输出频率，实现对电机的精确调速控制。

变频器抗干扰方法变频器是一种用来控制电动机转速的装置，广泛应用于工业生产中。

然而，由于变频器的调节过程中涉及到高频开关过程，就会产生电磁干扰，对其它电子设备和通信系统造成干扰。

因此，为了减少变频器的电磁干扰对周围设备的影响，需要采取一系列抗干扰措施。

首先，为了降低变频器的辐射干扰，可以采取以下措施：1.优化布线：合理布设电源线、控制线和信号线，使其远离敏感的模拟控制线路和通信线路，减少干扰的传递。

2.使用屏蔽线缆：将电源线、以及输入输出信号线采用带有屏蔽层的线缆，以减少干扰的辐射和传递。

3.增加滤波器：在变频器输入端安装滤波器，能够滤除高频噪声，减少干扰的辐射。

4.安装金属屏蔽罩：在变频器周围安装金属屏蔽罩，能够有效屏蔽辐射干扰。

其次，为了降低变频器的传导干扰，需要采取以下措施：1.使用滤波器：在变频器输入端和输出端都安装滤波器，以减少输入输出电缆的传导干扰。

2.分开供电：变频器的电源线和控制信号线分开供电，减少共模干扰。

3.添加低噪声电源：为变频器提供低噪声的电源，减少变频器输出端的电磁噪声。

4.选择合适的电缆：使用屏蔽效果好的电缆线材以减少传导干扰。

此外，为了提高变频器的抗干扰能力，还可以采取以下措施：1.优化地线：建立良好的接地系统，确保变频器和其它设备的共同接地，减少干扰的传导。

2.合理设置工作频率：选择合适和规范的工作频率范围，减少对其它设备的干扰。

3.添加滤波电容：在变频器输入端和输出端添加滤波电容，以降低高频噪声和干扰。

4.合理布置设备：将变频器和其它设备互相隔离，减少干扰传递。

最后，为了保证变频器的抗干扰性能，需要进行电磁兼容性测试和评估。

这样能够及早发现问题，并对干扰源进行识别和消除。

总结来说，为了降低变频器的电磁干扰对周围设备的影响，我们可以从减少辐射干扰、传导干扰和提高抗干扰能力等方面进行考虑。

通过合理的设备布局，优化的电路设计以及合适的滤波措施，能够有效地降低变频器的干扰程度，确保其正常稳定的运行。

变频器的工作原理及选型一、工作原理变频器是一种将电能转换为可调频交流电能的电力调节装置。

它主要由整流器、滤波器、逆变器和控制电路组成。

下面将详细介绍变频器的工作原理。

1. 整流器变频器的输入端通常连接到交流电源，而交流电源输出的电流是交变的。

为了将交流电转换为直流电，变频器首先需要一个整流器。

整流器将交流电转换为直流电，常用的整流器有单相桥式整流电路和三相桥式整流电路。

2. 滤波器直流电信号经过整流后，仍然存在一些脉动。

为了消除这些脉动，需要使用滤波器。

滤波器可以平滑直流电信号，使其变得更加稳定。

3. 逆变器经过整流和滤波后的直流电信号，需要经过逆变器将其转换为可调频的交流电信号。

逆变器是变频器的核心部件，它可以根据控制信号调整输出电压的频率和幅值。

4. 控制电路控制电路负责监测和控制变频器的工作状态。

它接收来自用户的控制信号，并根据信号调整逆变器的输出频率和幅值。

控制电路还可以实现对变频器的保护功能，如过流保护、过压保护和过热保护等。

二、选型指南选择合适的变频器对于确保设备的正常运行至关重要。

以下是一些选型指南，帮助您选择适合的变频器。

1. 功率需求首先需要确定所需的变频器功率。

功率需求取决于所驱动设备的负载特性、工作条件和所需的控制精度等因素。

通常，可以根据设备的额定功率和工作条件来确定变频器的功率范围。

2. 输入电压和频率根据所在地区的电网标准，确定变频器的输入电压和频率。

大多数变频器能够适应不同的输入电压和频率范围，但仍需确保与实际电源匹配。

3. 输出电压和频率根据所驱动设备的要求，确定变频器的输出电压和频率。

输出电压和频率应与设备的额定电压和频率匹配，以确保设备正常运行。

4. 控制方式根据设备的控制需求，选择合适的控制方式。

常见的控制方式包括V/F控制、矢量控制和直接转矩控制等。

不同的控制方式适用于不同的应用场景，需根据实际需求进行选择。

5. 额定电流和过载能力根据设备的负载特性和起动过程中的电流峰值，选择合适的变频器额定电流和过载能力。

变频器专用滤波器的选型链接：/tech/11678.html变频器专用滤波器的选型变频器专用滤波器，依据其安装位置的不同，可以分为变频器输入滤波器和输出滤波器两种。

这两种滤波器，不但是安装位置不同，其功能亦不相同，且安装位置不能互换。

因此，在变频器专用滤波器应用过程中，首先要解决的，就是变频器专用滤波器的选型问题。

在选型过程中，我们务必要弄清楚以下两点：第一，就是应该选用变频器输入滤波器，还是变频器输出滤波器。

1、观察法。

这也是最简单的判断办法，就是把变频器的输出线拆掉，然后，给变频器上电，让其达到正常工作状态，此时，我们再来观察，干扰是否依然存在，如果存在，一般情况下，就是需要加变频器输入滤波器。

反之，则需要加变频器输出滤波器，也可能是变频器输入滤波器和变频器输出滤波器需要同时加。

请注意，这里说的是一般情况，并不是百分之百的准确。

2、示波器法。

如果手头有示波器的话，可以用示波器来测量一下变频器输出端和输出端，以及受干扰设备的输入端的波形，通过波形来看一下干扰源在哪里，再来决定是选用变频器输入滤波器，还是变频器输出滤波器。

第二，就是要明确变频器的额定电压这里，我们需要知道变频器是单相电源，还是三相电源的。

第三，就是要明确变频器的额定电流变频器专用滤波器在选型时，一定要注意这一点，否则，可能会适得其反。

变频器专用滤波器的额定电流，一定要比变频器的额定电流要大，一般来讲，变频器专用滤波器的额定电流是变频器额定电流的1.2~1.5倍为佳。

比方说，11KW变频器专用滤波器，绿波杰能推荐的变频器专用滤波器的额定电流是30~40A。

原文地址：/tech/11678.html页面 1 / 1。

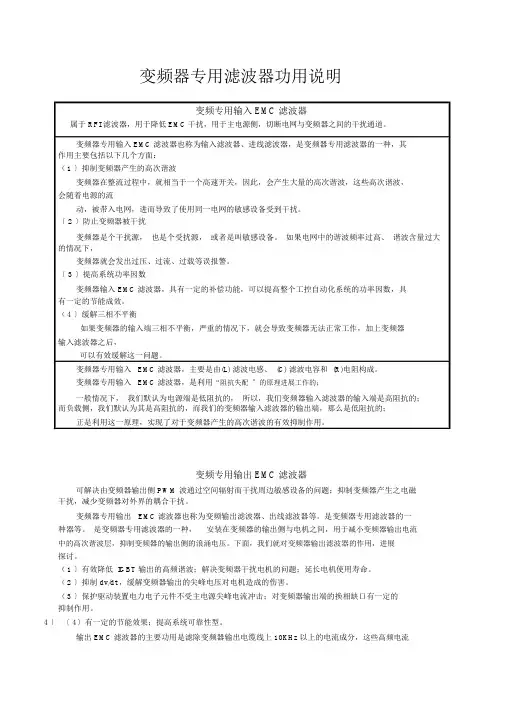

...变频器专用滤波器功用说明变频专用输入 EMC 滤波器属于 RFI 滤波器，用于降低EMC 干扰，用于主电源侧，切断电网与变频器之间的干扰通道。

变频器专用输入 EMC 滤波器也称为输入滤波器、进线滤波器，是变频器专用滤波器的一种，其作用主要包括以下几个方面：（1 〕抑制变频器产生的高次谐波变频器在整流过程中，就相当于一个高速开关，因此，会产生大量的高次谐波，这些高次谐波，会随着电源的流动，被带入电网，进而导致了使用同一电网的敏感设备受到干扰。

〔 2 〕防止变频器被干扰变频器是个干扰源，也是个受扰源，或者是叫敏感设备。

如果电网中的谐波频率过高、谐波含量过大的情况下，变频器就会发出过压、过流、过载等误报警。

〔 3 〕提高系统功率因数变频器输入 EMC 滤波器，具有一定的补偿功能，可以提高整个工控自动化系统的功率因数，具有一定的节能成效。

（4 〕缓解三相不平衡如果变频器的输入端三相不平衡，严重的情况下，就会导致变频器无法正常工作，加上变频器输入滤波器之后，可以有效缓解这一问题。

变频器专用输入EMC 滤波器，主要是由(L) 滤波电感、 (C) 滤波电容和 (R)电阻构成。

变频器专用输入EMC 滤波器，是利用“阻抗失配〞的原理进展工作的；一般情况下，我们默认为电源端是低阻抗的，所以，我们变频器输入滤波器的输入端是高阻抗的；而负载侧，我们默认为其是高阻抗的，而我们的变频器输入滤波器的输出端，那么是低阻抗的；正是利用这一原理，实现了对于变频器产生的高次谐波的有效抑制作用。

变频专用输出 EMC 滤波器可解决由变频器输出侧 PWM 波通过空间辐射而干扰周边敏感设备的问题；抑制变频器产生之电磁干扰，减少变频器对外界的耦合干扰。

变频器专用输出EMC 滤波器也称为变频输出滤波器、出线滤波器等。

是变频器专用滤波器的一种器等。

是变频器专用滤波器的一种，安装在变频器的输出侧与电机之间，用于减小变频器输出电流中的高次谐波层，抑制变频器的输出侧的浪涌电压。

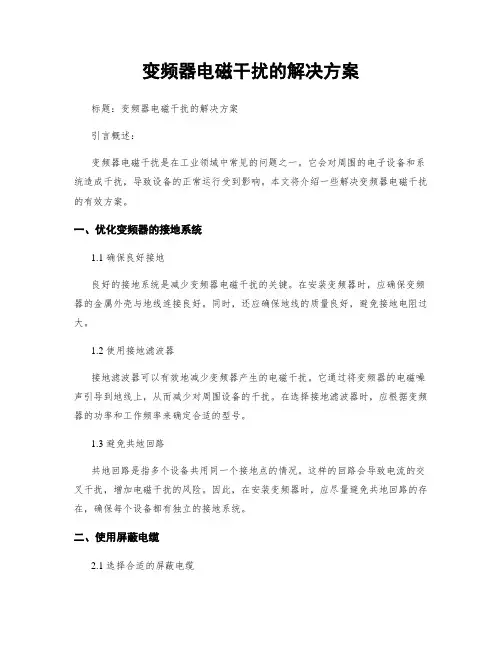

变频器电磁干扰的解决方案标题：变频器电磁干扰的解决方案引言概述：变频器电磁干扰是在工业领域中常见的问题之一。

它会对周围的电子设备和系统造成干扰，导致设备的正常运行受到影响。

本文将介绍一些解决变频器电磁干扰的有效方案。

一、优化变频器的接地系统1.1 确保良好接地良好的接地系统是减少变频器电磁干扰的关键。

在安装变频器时，应确保变频器的金属外壳与地线连接良好。

同时，还应确保地线的质量良好，避免接地电阻过大。

1.2 使用接地滤波器接地滤波器可以有效地减少变频器产生的电磁干扰。

它通过将变频器的电磁噪声引导到地线上，从而减少对周围设备的干扰。

在选择接地滤波器时，应根据变频器的功率和工作频率来确定合适的型号。

1.3 避免共地回路共地回路是指多个设备共用同一个接地点的情况。

这样的回路会导致电流的交叉干扰，增加电磁干扰的风险。

因此，在安装变频器时，应尽量避免共地回路的存在，确保每个设备都有独立的接地系统。

二、使用屏蔽电缆2.1 选择合适的屏蔽电缆屏蔽电缆可以有效地阻止电磁干扰的传播。

在选择屏蔽电缆时，应考虑变频器的工作频率和干扰电磁场的强度。

一般来说，屏蔽电缆应具有良好的屏蔽效果和低传输损耗。

2.2 正确接地屏蔽层屏蔽电缆的屏蔽层应正确接地，以确保其有效地屏蔽电磁干扰。

在接地时，应将屏蔽层与设备的接地系统连接良好，并避免屏蔽层与其他金属部件接触。

2.3 避免电缆过长电缆长度过长会增加电磁干扰的风险。

因此，在安装屏蔽电缆时，应尽量避免电缆过长，以减少电磁干扰的传播。

三、增加滤波器3.1 安装输入滤波器输入滤波器可以有效地减少变频器输入端的电磁干扰。

它通过滤除变频器输入端的高频噪声，减少对电源和其他设备的干扰。

在选择输入滤波器时，应根据变频器的功率和工作频率来确定合适的型号。

3.2 安装输出滤波器输出滤波器可以减少变频器输出端的电磁干扰。

它通过滤除变频器输出端的高频噪声，减少对电机和其他设备的干扰。

在选择输出滤波器时，应根据变频器的功率和工作频率来确定合适的型号。

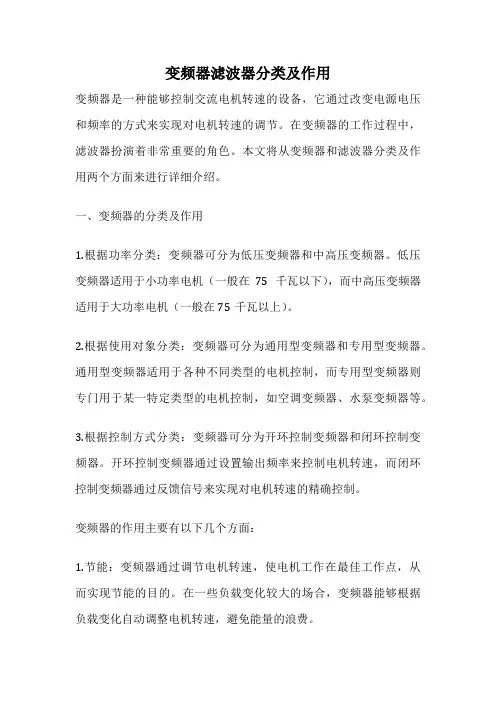

变频器滤波器分类及作用变频器是一种能够控制交流电机转速的设备，它通过改变电源电压和频率的方式来实现对电机转速的调节。

在变频器的工作过程中，滤波器扮演着非常重要的角色。

本文将从变频器和滤波器分类及作用两个方面来进行详细介绍。

一、变频器的分类及作用1.根据功率分类：变频器可分为低压变频器和中高压变频器。

低压变频器适用于小功率电机（一般在75千瓦以下），而中高压变频器适用于大功率电机（一般在75千瓦以上）。

2.根据使用对象分类：变频器可分为通用型变频器和专用型变频器。

通用型变频器适用于各种不同类型的电机控制，而专用型变频器则专门用于某一特定类型的电机控制，如空调变频器、水泵变频器等。

3.根据控制方式分类：变频器可分为开环控制变频器和闭环控制变频器。

开环控制变频器通过设置输出频率来控制电机转速，而闭环控制变频器通过反馈信号来实现对电机转速的精确控制。

变频器的作用主要有以下几个方面：1.节能：变频器通过调节电机转速，使电机工作在最佳工作点，从而实现节能的目的。

在一些负载变化较大的场合，变频器能够根据负载变化自动调整电机转速，避免能量的浪费。

2.优化生产过程：变频器能够实现电机的平稳启动和停止，避免因突然启动或停止而对设备造成的冲击。

同时，变频器还能够实现电机转速的精确控制，使生产过程更加稳定和高效。

3.提高设备可靠性：变频器能够通过对电机的保护和监控功能，及时发现电机运行异常并进行报警或自动停机，避免由于电机故障而对设备造成严重损坏。

4.减少设备维护成本：变频器通过对电机的运行状态进行监控和分析，可以及时发现电机的故障，并提供相应的故障诊断信息，从而减少设备的维护成本和停机时间。

二、滤波器的分类及作用滤波器是变频器中不可或缺的一个组成部分，主要用于对变频器输出的电压和电流进行滤波和调节，以保证电机的正常运行。

1.根据滤波方式分类：滤波器可分为电压型滤波器和电流型滤波器。

电压型滤波器主要用于对变频器输出电压进行滤波和调节，以减小电压的谐波含量；电流型滤波器主要用于对变频器输出电流进行滤波和调节，以减小电流的谐波含量。

变频器的基本结构与选择变频器（Variable Frequency Drive）是一种能够根据需求改变驱动电机转速的设备。

它广泛应用于工业生产中，可以提高设备的运行效率、降低能耗，并且具备一定的保护作用。

本文将介绍变频器的基本结构与选择方案。

一、变频器的基本结构1.输入滤波器：用于滤波和抑制变频器输入端的电磁干扰，并起到保护设备的作用。

2.整流器：将交流电源变为直流电源，一般采用整流器桥式电路，可以保证直流电压的稳定性。

3.中间电路：由电容器和电感组成，起到平衡输出电压波动的作用，并且可以存储能量，提供瞬时功率。

4.逆变器：将直流电压转换为交流电压，一般采用IGBT（绝缘栅双极型晶体管）作为开关元件。

5.输出滤波器：用于滤除逆变器输出端的谐波和高频噪声，确保输出电压的纹波度和稳定性。

6.控制电路：包括运算放大器、比较器、时序控制电路等，用来控制变频器的工作频率、输出电压、起停、变频等功能。

二、变频器的选择1.负载类型：根据负载类型选择适用的变频器，常见的负载类型有离心负载、恒力负载、回转负载等，不同负载类型对变频器的要求有所不同。

2.额定功率和额定电流：确定所需要的变频器额定功率和额定电流，一般根据负载的功率和电流来选择。

3.过载能力：变频器的过载能力是指在短时间内承受额定转矩的能力，根据负载的起动过程和运行过程来确定变频器的过载能力。

4.控制方式：根据实际需求选择适用的控制方式，常见的有V/F控制、矢量控制、直接转矩控制等。

5.过载保护：变频器应具备过载保护功能，可以通过电流保护、温度保护等方式来实现。

6.编码器反馈：对于需要精确控制和定位的负载，需要通过编码器反馈来提供位置和转速信息。

7.通讯功能：变频器应具备通讯功能，可以与上位机或其他设备进行数据传输和控制。

8.故障诊断功能：变频器应具备故障自诊断和报警功能，可以方便地排查故障并提供相应的解决方案。

9.品牌和售后服务：选择知名品牌的变频器，可以保证产品的质量和可靠性，并且能够提供完善的售后服务。

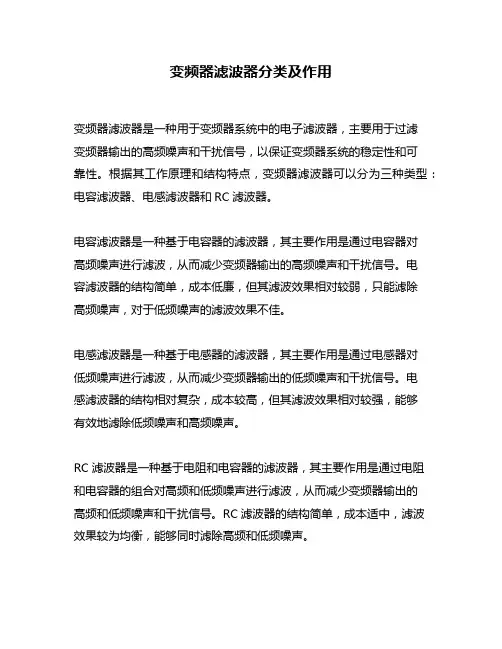

变频器滤波器分类及作用
变频器滤波器是一种用于变频器系统中的电子滤波器，主要用于过滤
变频器输出的高频噪声和干扰信号，以保证变频器系统的稳定性和可
靠性。

根据其工作原理和结构特点，变频器滤波器可以分为三种类型：电容滤波器、电感滤波器和RC滤波器。

电容滤波器是一种基于电容器的滤波器，其主要作用是通过电容器对
高频噪声进行滤波，从而减少变频器输出的高频噪声和干扰信号。

电
容滤波器的结构简单，成本低廉，但其滤波效果相对较弱，只能滤除
高频噪声，对于低频噪声的滤波效果不佳。

电感滤波器是一种基于电感器的滤波器，其主要作用是通过电感器对
低频噪声进行滤波，从而减少变频器输出的低频噪声和干扰信号。

电
感滤波器的结构相对复杂，成本较高，但其滤波效果相对较强，能够
有效地滤除低频噪声和高频噪声。

RC滤波器是一种基于电阻和电容器的滤波器，其主要作用是通过电阻和电容器的组合对高频和低频噪声进行滤波，从而减少变频器输出的
高频和低频噪声和干扰信号。

RC滤波器的结构简单，成本适中，滤波效果较为均衡，能够同时滤除高频和低频噪声。

总的来说，变频器滤波器在变频器系统中起着至关重要的作用，能够有效地减少变频器输出的噪声和干扰信号，提高系统的稳定性和可靠性。

在选择变频器滤波器时，需要根据系统的实际情况和要求，选择适合的滤波器类型和参数，以达到最佳的滤波效果。

低压变频器输入谐波消除方法低压变频器是工业领域中常用的电力设备，用于调节电机转速和负载运行状态。

然而，低压变频器在实际运行过程中会产生输入谐波，对电力系统和设备产生一定的负面影响。

因此，如何有效地消除低压变频器输入谐波成为了一个重要的问题。

低压变频器输入谐波主要包括电流谐波和电压谐波两种。

电流谐波会造成电力系统中的电压失真、潮流失真、功率因数下降等问题，同时也会对电机设备产生热损耗、振动和噪声等不良影响。

电压谐波则会对其它电力设备产生干扰。

针对低压变频器输入谐波问题，可以采取以下方法进行消除：1.滤波器：可以在变频器的输入端或输出端安装滤波器来消除谐波。

滤波器能够有效地滤除电流和电压谐波，提高电力系统的稳定性。

2.架空变压器：安装架空变压器可以降低变频器对电力系统的谐波干扰。

架空变压器具有较大的电感和容性，可以吸收变频器谐波产生的无功功率。

3.串联阻抗：在低压变频器输入端串联电抗器或电感器，形成阻抗补偿。

这样可以提高电路阻抗，减小谐波电流。

4.并联电容：在低压变频器输入端并联电容器，形成并联谐振。

电容器能够提供谐波电流的路径，减小峰值瞬时电压。

5.使用变频器：选择品质较好的低压变频器，其内部电路设计合理，输出谐波较小。

同时，在使用过程中合理设置变频器参数，减小谐波生成。

6.整体设计：低压变频器的输入谐波问题在设计阶段就要考虑，可以进行系统整体设计，包括电源配置、线路布置、地线接地等方面。

合理设计能够提高低压变频器的稳定性和抗干扰能力。

除了上述方法，还可以根据具体情况采取一些定制化的解决方案。

例如，添加电抗器、电容器或滤波器模块，进行系统改造和优化。

在消除低压变频器输入谐波过程中，需要考虑电流和电压的相位、频率、幅值等因素，确保消除谐波的效果。

综上所述，低压变频器输入谐波的消除方法包括滤波器、架空变压器、串联阻抗、并联电容、使用合适的变频器、整体设计等。

这些方法可综合使用，根据实际情况选择合适的方法进行消除。

变频器工作原理一、引言变频器是一种电力电子设备，用于控制交流电机的转速和输出功率。

它可以将固定频率和电压的交流电源转换为可调节频率和电压的交流电源，从而实现对电机的精确控制。

本文将详细介绍变频器的工作原理。

二、变频器的组成1. 整流器：变频器的输入端接收交流电源，并将其转换为直流电压。

整流器通常由整流桥电路组成，包括四个二极管。

2. 滤波器：滤波器用于平滑整流器输出的直流电压，以减少电压的波动。

滤波器通常由电容器和电感器组成。

3. 逆变器：逆变器将直流电压转换为可调节频率和电压的交流电源。

逆变器通常由多个开关器件（如IGBT）组成，通过开关器件的开关状态来控制输出电压的频率和幅值。

4. 控制电路：控制电路监测和调节变频器的输出电压和频率。

它包括传感器、控制芯片和触摸屏等组件，用于接收用户输入的指令并实时调整逆变器的工作状态。

三、变频器的工作原理1. 输入电源：变频器的输入端接收交流电源，通常为三相交流电源。

2. 整流器：输入电源经过整流器转换为直流电压。

整流器的工作原理是通过四个二极管将交流电源的负半周和正半周分别导通，从而将交流电源转换为直流电压。

3. 滤波器：直流电压经过滤波器进行平滑处理，减少电压的波动。

4. 逆变器：经过滤波器的直流电压进入逆变器，逆变器将直流电压转换为可调节频率和电压的交流电源。

逆变器的工作原理是通过开关器件（如IGBT）的开关状态来控制输出电压的频率和幅值。

开关器件的开关状态由控制电路根据用户输入的指令进行调节。

5. 控制电路：控制电路接收用户输入的指令，监测和调节变频器的输出电压和频率。

控制电路通常包括传感器、控制芯片和触摸屏等组件。

传感器用于感知电机的转速和输出功率，控制芯片根据传感器的反馈信号实时调整逆变器的工作状态，触摸屏用于用户输入指令和监测变频器的工作状态。

四、变频器的应用领域1. 工业领域：变频器广泛应用于工业生产中，用于控制各种类型的电机，如风机、水泵、压缩机等。

变频器专用滤波器与电抗器的区别    变频器专用电源滤波器和电抗器，都具有滤波功能，这点是毋庸置疑的，但是，变频器专用滤波器和电抗器，究竟有什么区别，下面简单的总结了一下，现将总结结果与各位分享之，如果有不同意见，欢迎批评指正。

    下面，我们先从构件方面，来进行分析：变频器专用滤波器的主要构件包括：滤波电容、滤波电感和电阻，而电抗器的主要构件只有一个，那就是电感。

举一个可能不是很恰当的例子：可以把电抗器看作是软启动器，变频器专用滤波器就是变频器。

变频器专用滤波器比电抗器具有更强大的功能，但是，变频器专用滤波器也有不足的地方，就是其电感量没有电抗器大。

所以，一般情况下，我们都是选用变频器专用滤波器，而非电抗器，就是这个原因。

其次，变频器专用滤波器，分为变频器输入滤波器和变频器输出滤波器两种，电抗器，亦有两种：一种是变频器输入电抗器，一种是变频器输出电抗器。

变频器输入滤波器，取代变频器输入电抗器，基本没有任何问题，但是，变频器输出滤波器，要想取代变频器输出电抗器，却有一个难以逾越的鸿沟：虽然变频器输出滤波器的滤波能力远大于变频器输出电抗器，但是，变频器输出电抗器，因其电感量比较大，可以更好的改善变频器输出线路上的分布电容，延长变频器和电机之间的距离，这也是为什么长距离传输的时候，用变频器输出滤波器和变频器输出电抗器进行配合的根本原因。

下面，我们来进行总结：一般情况下，在变频器输入端，我们选用的是变频器输入滤波器，而非变频器输入电抗器；在变频器输出端，我们一般选用的是变频器输出滤波器，如果是在长距离传输的情况下（变频器和电机之间的距离大于100米以上时），我们是将变频器输出滤波器和变频器输出电抗器配合使用，一方面抑制变频器输出端的高频谐波，另一方面，改善传输线路上的分布电容，有效延长变频器和电机之间的距离。

变频器专用滤波器、电抗器选型指南本文旨在对变频器专用滤波器，电抗器做出简单解析，帮助大家在选择滤波器，在对变频器的干扰进行处理时避开误区，正确选择合适的滤波器，电抗器，希望能对大家有所帮助，同时，欢迎大家来电来函沟通．．．昆山德菲尔电子科技有限公司是一家专业从事电磁兼容（EMC）与谐波技术研究与开发的实业公司，生产制造各种EMI电源滤波器，变频器专用输入/输出滤波器、变频器专用电抗器等产品，提供电磁兼容全面解决方案。

变频专用滤波器分为：１．变频专用输入ＥＭＣ滤波器 ２．变频专用输出ＥＭＣ滤波器 ３．变频专用输出正弦波滤波器电抗器分为：１．交流进线电抗器 ２．交流出线电抗器 ３．直流平波电抗器COPY RIGHT @ DEPHIR ELECOPY RIGHT @ DEPHIR ELE变频专用输入EMC 滤波器属于RFI 滤波器，用于降低EMC 干扰，用于主电源侧，切断电网与变频器之间的干扰通道。

变频输入滤波器的作用是防止干扰同电网工控机、PLC 、DCS 系统等，使整个变频调速系统能够正常运行; 可解决变频器对外界的传导干扰，保证周边设备的正常运行。

变频器专用输入EMC 滤波器也称为输入滤波器、进线滤波器，是变频器专用滤波器的一种，其作用主要包括以下几个方面：（１）抑制变频器产生的高次谐波变频器在整流过程中，就相当于一个高速开关，因此，会产生大量的高次谐波，这些高次谐波，会随着电源的流动，被带入电网，进而导致了使用同一电网的敏感设备受到干扰。

（２）防止变频器被干扰变频器是个干扰源，也是个受扰源，或者是叫敏感设备。

如果电网中的谐波频率过高、谐波含量过大的情况下，变频器就会发出过压、过流、过载等误报警。

（３）提高系统功率因数变频器输入EMC 滤波器，具有一定的补偿功能，可以提高整个工控自动化系统的功率因数，具有一定的节能功效。

（４）缓解三相不平衡如果变频器的输入端三相不平衡，严重的情况下，就会导致变频器无法正常工作，加上变频器输入滤波器之后，可以有效缓解这一问题。

变频器的工作原理一、引言变频器是一种用来控制交流电动机转速的电子设备，广泛应用于工业生产和家用电器中。

本文将详细介绍变频器的工作原理，包括变频器的基本组成、工作原理和应用。

二、变频器的基本组成1. 整流器：变频器的输入端通常接受交流电源输入，整流器将交流电转换为直流电，为后续电路提供稳定的直流电源。

2. 滤波器：滤波器用于平滑整流器输出的直流电，去除电流中的脉动，确保电源电压稳定。

3. 逆变器：逆变器是变频器的核心部件，它将直流电转换为可调频率和可调幅度的交流电。

逆变器采用高频开关技术，通过不断切换电压和频率，实现对电机转速的精确控制。

4. 控制电路：控制电路负责接收用户输入的指令，如转速设定值、启停信号等，并将这些指令转换为逆变器的控制信号。

控制电路还包括保护功能，如过载保护、短路保护等，以确保变频器和电机的安全运行。

5. 电机：变频器的输出端连接电机，通过调节逆变器输出的频率和电压，控制电机的转速和转矩。

三、变频器的工作原理1. 输入电源经过整流器和滤波器后，得到稳定的直流电源。

2. 控制电路接收用户输入的指令，将指令转换为逆变器的控制信号。

3. 逆变器根据控制信号，通过高频开关技术将直流电转换为可调频率和可调幅度的交流电。

4. 变频器输出的交流电经过滤波器，去除高频噪声，得到稳定的交流电。

5. 稳定的交流电通过输出端连接到电机，通过调节输出电压和频率，控制电机的转速和转矩。

6. 控制电路不断监测电机的运行状态，并根据需要调整逆变器的输出，以实现精确的转速控制。

四、变频器的应用1. 工业生产：变频器广泛应用于各种机械设备的驱动系统中，如风机、水泵、压缩机等。

通过调节电机的转速，实现对设备的精确控制，提高生产效率和节能效果。

2. 家用电器：变频器也被应用于家用电器中，如空调、洗衣机等。

通过调节电机的转速，实现对家电的运行模式和效果的调节，提供更好的用户体验和能源节约。

3. 新能源领域：变频器在风力发电和太阳能发电等新能源领域也有广泛应用。

三相变频器工作原理
三相变频器是一种能够输出可调频率和电压的三相交流电源，其工作原理如下：
1. 输入变压器：三相变频器的输入端接收到三相交流电源，然后通过变压器将其转换为适合后续电路处理的电压。

2. 整流：将输入的三相交流电源转换为直流电（DC）。

3. 滤波：通过滤波器去除直流电中的交流成分，使其平滑。

4. 逆变：将直流电（DC）变换为交流电（AC），这个过程由逆变器完成。

逆变器是控制频率和电压的核心部分，通常采用SPWM调制技术实现。

5. 控制电路：通过控制电路中的控制器，可以实现对输出频率和电压的精确控制，以满足不同设备的需求。

控制方式可以是模拟控制或数字控制，其中数字控制方式具有更高的精度和可靠性。

6. 输出变压器：将经过逆变处理的交流电升压或降压，以满足设备需求。

以上信息仅供参考，如需了解更多信息，建议查阅相关书籍或咨询专业人士。
