变频器专用EMC输入滤波器

变频调速系统抗干扰措施作业指导书摘要：本文介绍了对控制系统影响最大的变频器线路传导噪声的产生原因和应对措施，提出了一种实用的变频控制系统的抗干扰解决方案。

关键词：变频器噪声 抗干扰 滤波器一． 引言随着变频器市场的日益繁荣，变频器对PLC 控制系统及现场仪表的干扰问题也日益突出。

为了解决变频器干扰问题，我公司根据变频器产生干扰的机理，和多年变频器的工程实践，研制开发了变频器高频噪声滤波器，结合规范的现场接线，可基本解决变频器干扰现场仪表、控制器的问题。

二． 变频器噪声的产生原因变频器造成的干扰有辐射噪声、静电噪声和线路传导噪声。

实践表明，对现场仪表和PLC 干扰最大的是线路传导噪声。

图1 变频器线路传导噪声产生示意图Z图2 变频器输出电压U 和噪声电流Is 的波形图线路传导噪声的产生机理如图1所示：寄生电容Cp 存在于电机电缆和电机内部，因此变频器的PWM 输出电压波形通过寄生电容产生一个高频脉冲噪声电流Is ，使变频器成为一个噪声源。

由于噪声电流Is 的源是变频器，因此它一定要流回变频器。

图中ZE 为大地阻抗，ZN 为动力电缆与地之间的阻抗。

如果变频器和电机只使用3根电机电缆连接，则高频噪声电流Is 以一个不确定的路线流回变频器，并在此回路中产生高频分量压降，影响其它设备。

由以上分析可知，如果给高频噪声电流一个确定的通道，使其不流向其他设备，则可以解决变频器的线路传导噪声干扰问题。

三． 线路传导噪声的干扰抑制方法1．如图3所示，对EMC 没有严格要求的工控现场，可以将电机外壳和变频器外壳用导线连接，然后接地，这样，即完成了电机的保护接地，又使电机产生的高频噪声电流Ism 能沿保护接地线流到变频器外壳，然后在变频器的输入端安装高频噪声滤波器（如我公司UIsxx 系列滤波器），高频滤波器的外壳也接地。

这样高频噪声电流Ism 就能沿着保护接地线和高频噪声滤波器顺利的流回变频器内部，流入其他控制系统的噪声电流就会大大减少。

变频器滤波器原理
变频器滤波器是为了消除变频器工作时对电网及其它数字电子设备产生干扰的频谱分量、增强变频器的电磁兼容性而专门设计的滤波器。

其基本原理有三种：
1. 利用电容通高频隔低频的特性，将火线、零线高频干扰电流导入地线（共模），或将火线高频干扰电流导入零线（差模）。

2. 利用电感线圈的阻抗特性，将高频干扰电流反射回干扰源。

3. 利用干扰抑制铁氧体可将一定频段的干扰信号吸收转化为热量的特性，针对某干扰信号的频段选择合适的干扰抑制铁氧体磁环、磁珠直接套在需要滤波的电缆上即可。

此外，变频器滤波器还可以滤除输出信号中的高频噪声，保证整个系统的稳定性和可靠性。

以上内容仅供参考，如需了解更多信息，建议查阅相关文献或咨询专业人士。

...变频器专用滤波器功用说明变频专用输入 EMC 滤波器属于 RFI 滤波器，用于降低EMC 干扰，用于主电源侧，切断电网与变频器之间的干扰通道。

变频器专用输入 EMC 滤波器也称为输入滤波器、进线滤波器，是变频器专用滤波器的一种，其作用主要包括以下几个方面：（1 〕抑制变频器产生的高次谐波变频器在整流过程中，就相当于一个高速开关，因此，会产生大量的高次谐波，这些高次谐波，会随着电源的流动，被带入电网，进而导致了使用同一电网的敏感设备受到干扰。

〔 2 〕防止变频器被干扰变频器是个干扰源，也是个受扰源，或者是叫敏感设备。

如果电网中的谐波频率过高、谐波含量过大的情况下，变频器就会发出过压、过流、过载等误报警。

〔 3 〕提高系统功率因数变频器输入 EMC 滤波器，具有一定的补偿功能，可以提高整个工控自动化系统的功率因数，具有一定的节能成效。

（4 〕缓解三相不平衡如果变频器的输入端三相不平衡，严重的情况下，就会导致变频器无法正常工作，加上变频器输入滤波器之后，可以有效缓解这一问题。

变频器专用输入EMC 滤波器，主要是由(L) 滤波电感、 (C) 滤波电容和 (R)电阻构成。

变频器专用输入EMC 滤波器，是利用“阻抗失配〞的原理进展工作的；一般情况下，我们默认为电源端是低阻抗的，所以，我们变频器输入滤波器的输入端是高阻抗的；而负载侧，我们默认为其是高阻抗的，而我们的变频器输入滤波器的输出端，那么是低阻抗的；正是利用这一原理，实现了对于变频器产生的高次谐波的有效抑制作用。

变频专用输出 EMC 滤波器可解决由变频器输出侧 PWM 波通过空间辐射而干扰周边敏感设备的问题；抑制变频器产生之电磁干扰，减少变频器对外界的耦合干扰。

变频器专用输出EMC 滤波器也称为变频输出滤波器、出线滤波器等。

是变频器专用滤波器的一种器等。

是变频器专用滤波器的一种，安装在变频器的输出侧与电机之间，用于减小变频器输出电流中的高次谐波层，抑制变频器的输出侧的浪涌电压。

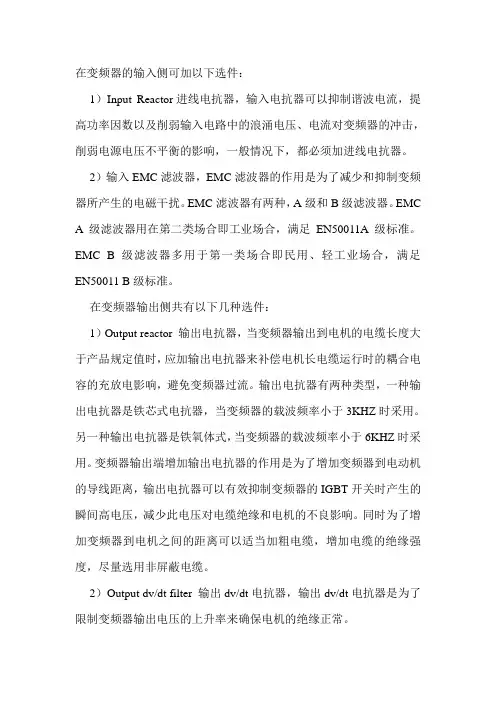

在变频器的输入侧可加以下选件：
1）Input Reactor进线电抗器，输入电抗器可以抑制谐波电流，提高功率因数以及削弱输入电路中的浪涌电压、电流对变频器的冲击，削弱电源电压不平衡的影响，一般情况下，都必须加进线电抗器。

2）输入EMC滤波器，EMC滤波器的作用是为了减少和抑制变频器所产生的电磁干扰。

EMC滤波器有两种，A级和B级滤波器。

EMC A级滤波器用在第二类场合即工业场合，满足EN50011A级标准。

EMC B级滤波器多用于第一类场合即民用、轻工业场合，满足EN50011 B级标准。

在变频器输出侧共有以下几种选件：
1）Output reactor 输出电抗器，当变频器输出到电机的电缆长度大于产品规定值时，应加输出电抗器来补偿电机长电缆运行时的耦合电容的充放电影响，避免变频器过流。

输出电抗器有两种类型，一种输出电抗器是铁芯式电抗器，当变频器的载波频率小于3KHZ时采用。

另一种输出电抗器是铁氧体式，当变频器的载波频率小于6KHZ时采用。

变频器输出端增加输出电抗器的作用是为了增加变频器到电动机的导线距离，输出电抗器可以有效抑制变频器的IGBT开关时产生的瞬间高电压，减少此电压对电缆绝缘和电机的不良影响。

同时为了增加变频器到电机之间的距离可以适当加粗电缆，增加电缆的绝缘强度，尽量选用非屏蔽电缆。

2）Output dv/dt filter 输出dv/dt电抗器，输出dv/dt电抗器是为了限制变频器输出电压的上升率来确保电机的绝缘正常。

3）Sinusolidal filters正弦波滤波器，它使变频器的输出电压和电流近似于正弦波，减少电机谐波畴变系数和电机绝缘压力。

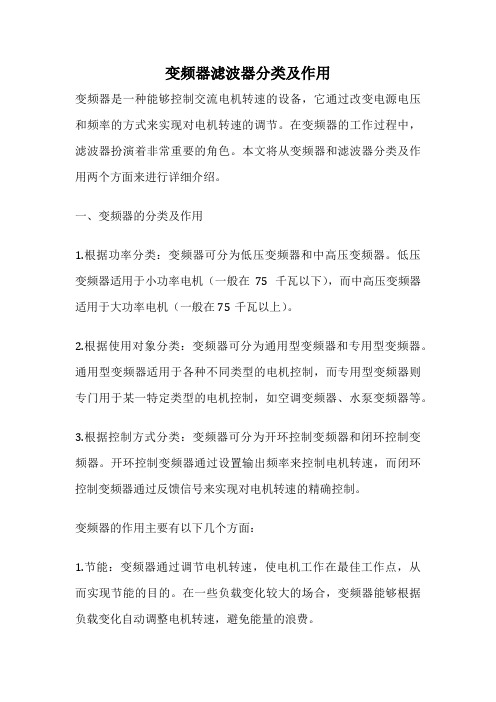

变频器滤波器分类及作用变频器是一种能够控制交流电机转速的设备，它通过改变电源电压和频率的方式来实现对电机转速的调节。

在变频器的工作过程中，滤波器扮演着非常重要的角色。

本文将从变频器和滤波器分类及作用两个方面来进行详细介绍。

一、变频器的分类及作用1.根据功率分类：变频器可分为低压变频器和中高压变频器。

低压变频器适用于小功率电机（一般在75千瓦以下），而中高压变频器适用于大功率电机（一般在75千瓦以上）。

2.根据使用对象分类：变频器可分为通用型变频器和专用型变频器。

通用型变频器适用于各种不同类型的电机控制，而专用型变频器则专门用于某一特定类型的电机控制，如空调变频器、水泵变频器等。

3.根据控制方式分类：变频器可分为开环控制变频器和闭环控制变频器。

开环控制变频器通过设置输出频率来控制电机转速，而闭环控制变频器通过反馈信号来实现对电机转速的精确控制。

变频器的作用主要有以下几个方面：1.节能：变频器通过调节电机转速，使电机工作在最佳工作点，从而实现节能的目的。

在一些负载变化较大的场合，变频器能够根据负载变化自动调整电机转速，避免能量的浪费。

2.优化生产过程：变频器能够实现电机的平稳启动和停止，避免因突然启动或停止而对设备造成的冲击。

同时，变频器还能够实现电机转速的精确控制，使生产过程更加稳定和高效。

3.提高设备可靠性：变频器能够通过对电机的保护和监控功能，及时发现电机运行异常并进行报警或自动停机，避免由于电机故障而对设备造成严重损坏。

4.减少设备维护成本：变频器通过对电机的运行状态进行监控和分析，可以及时发现电机的故障，并提供相应的故障诊断信息，从而减少设备的维护成本和停机时间。

二、滤波器的分类及作用滤波器是变频器中不可或缺的一个组成部分，主要用于对变频器输出的电压和电流进行滤波和调节，以保证电机的正常运行。

1.根据滤波方式分类：滤波器可分为电压型滤波器和电流型滤波器。

电压型滤波器主要用于对变频器输出电压进行滤波和调节，以减小电压的谐波含量；电流型滤波器主要用于对变频器输出电流进行滤波和调节，以减小电流的谐波含量。

emc滤波器原理
EMC滤波器是一种用于抑制电磁干扰的装置，它采用特定的
电路设计和元件配置来消除或减弱电磁波的干扰信号，以保证系统正常运行。

EMC滤波器原理主要包括共模滤波和差模滤
波两种方式。

共模滤波是指滤除信号源和设备之间的电磁干扰信号，其工作原理是通过使用共模电感和共模电容来形成一个共模回路，将共模干扰信号引入该回路中，从而实现滤波的效果。

共模回路的电感和电容参数是根据信号源和设备的特性来确定的，以达到最佳的滤波效果。

差模滤波是指滤除设备内部差模信号的干扰，其工作原理是通过使用差模电感和差模电容来形成一个差模回路，将差模干扰信号引入该回路中，隔离差模干扰信号影响正常信号传输。

差模回路的电感和电容参数也是根据设备的特性来确定的，以达到最佳的滤波效果。

EMC滤波器可以根据具体需求设计出不同类型的滤波器，如LC滤波器、RC滤波器、Pi型滤波器等。

这些滤波器都使用
不同的电感、电容和电阻组合来滤除特定频率范围的干扰信号。

此外，EMC滤波器还可以根据不同的工作环境和要求，选择
合适的滤波器安装位置，如在干扰源和设备之间、设备内部甚至电源线上安装滤波器，以增强滤波效果。

总之，EMC滤波器利用共模滤波和差模滤波的原理，通过特
定的电路配置和参数设计来消除电磁干扰信号，确保系统的正
常运行。

不同的滤波器类型和安装位置选择可以根据具体需求来进行定制，以满足不同的电磁兼容性要求。

变频器滤波器分类及作用1. 引言变频器滤波器是电力传输与控制系统中的一种重要组件，它的作用是对变频器输出的电压波形进行滤波处理，消除高次谐波和噪声，使输出波形更加稳定和纯净。

本文将对变频器滤波器的分类及作用进行全面详细的介绍。

2. 变频器滤波器基础知识在了解变频器滤波器的分类和作用之前，我们先来了解一些基础知识。

2.1 变频器概述变频器（Frequency Converter）是一种能够改变交流电源频率的装置，它通过调节输出频率来实现对电机转速的控制。

变频器由整流器、滤波器和逆变器三部分组成，其中滤波器用于处理逆变器输出的电压波形。

2.2 滤波器概述滤波器（Filter）是一种能够选择性地通过或者抑制特定频率成分的电子电路。

在变频器中，滤波器主要用于去除逆变器输出电压中的高次谐波和噪声，确保输出电压的波形质量。

3. 变频器滤波器分类根据滤波器的不同结构和工作原理，常见的变频器滤波器可以分为以下几种类型：3.1 线性滤波器线性滤波器是一种被动滤波器，它通过电容、电感和电阻等元器件对电压波形进行滤波处理。

线性滤波器通常具有简单的结构，滤波效果较好，但功耗较大。

该类型的滤波器主要用于低功率变频器和一些对波形要求较高的应用。

3.2 非线性滤波器非线性滤波器是一种主动滤波器，它通过控制开关管的开关状态来改变输出电压的波形。

非线性滤波器通常具有较高的效率和较小的体积，但滤波效果相对较差。

该类型的滤波器主要用于高功率变频器和一些对功率损耗要求较高的应用。

3.3 无线电干扰滤波器无线电干扰滤波器是一种专门用于抑制变频器产生的无线电干扰的滤波器。

它通常采用吸收、屏蔽等方法，将无线电干扰信号滤除，以减少对周围电子设备的干扰。

该类型的滤波器主要用于变频器在无线电通信设备附近的应用，如无线电台、电视台等场合。

3.4 磁性滤波器磁性滤波器是一种利用磁性材料对变频器输出电压进行滤波处理的滤波器。

磁性滤波器具有较好的滤波效果和较小的体积，但对磁性材料的选择要求较高。

变频器滤波器分类及作用
变频器滤波器是一种用于变频器系统中的电子滤波器，主要用于过滤
变频器输出的高频噪声和干扰信号，以保证变频器系统的稳定性和可
靠性。

根据其工作原理和结构特点，变频器滤波器可以分为三种类型：电容滤波器、电感滤波器和RC滤波器。

电容滤波器是一种基于电容器的滤波器，其主要作用是通过电容器对
高频噪声进行滤波，从而减少变频器输出的高频噪声和干扰信号。

电
容滤波器的结构简单，成本低廉，但其滤波效果相对较弱，只能滤除
高频噪声，对于低频噪声的滤波效果不佳。

电感滤波器是一种基于电感器的滤波器，其主要作用是通过电感器对
低频噪声进行滤波，从而减少变频器输出的低频噪声和干扰信号。

电
感滤波器的结构相对复杂，成本较高，但其滤波效果相对较强，能够
有效地滤除低频噪声和高频噪声。

RC滤波器是一种基于电阻和电容器的滤波器，其主要作用是通过电阻和电容器的组合对高频和低频噪声进行滤波，从而减少变频器输出的
高频和低频噪声和干扰信号。

RC滤波器的结构简单，成本适中，滤波效果较为均衡，能够同时滤除高频和低频噪声。

总的来说，变频器滤波器在变频器系统中起着至关重要的作用，能够有效地减少变频器输出的噪声和干扰信号，提高系统的稳定性和可靠性。

在选择变频器滤波器时，需要根据系统的实际情况和要求，选择适合的滤波器类型和参数，以达到最佳的滤波效果。

EMC知识电磁兼容及电源滤波器概述EMC的核心目标是保证各种设备的正常工作，同时也保证设备不会对周围的环境和其他设备造成无线电干扰。

它涉及到电磁辐射和电磁敏感性两个方面的问题。

电磁辐射是指电子设备在运行过程中产生的电磁波辐射到周围环境中的现象。

这种辐射可能对其他设备和电子设备本身造成干扰。

因此，对于电磁辐射，我们需要采取相应的措施来限制辐射的幅度，以保证设备在一定的电磁辐射标准内运行。

电磁敏感性是指电子设备受到周围环境中的电磁波干扰所产生的敏感性。

这种干扰可能导致设备失效或不正常工作。

因此，对于电磁敏感性，我们需要采取相应的措施，如屏蔽和过滤，使设备能够在一定干扰环境下正常工作。

为了满足EMC要求，我们通常会使用电源滤波器。

电源滤波器是电磁兼容性设计中的关键元件，其功能是限制电源线上的干扰电压和电流，使其不会通过电源线传播到其他设备中。

电源滤波器通常由电容和电感组成，可以减少线路中的高频噪声以及回路中的共模噪声。

其基本原理是通过电感的电流引起的电压降低来抑制电磁噪声。

电源滤波器有几种常见的类型，包括单级电源滤波器、多级电源滤波器以及LC型电源滤波器等。

根据不同的需求和应用场景，我们可以选择不同的电源滤波器类型。

在设计电源滤波器时，需要考虑的关键参数包括通带插入损耗、阻带衰减、通频带范围以及功率损耗等。

这些参数决定了电源滤波器的性能和效果。

总之，EMC和电源滤波器是电磁兼容性设计中必不可少的部分。

EMC 旨在保证各种电子设备和电磁系统之间的相互兼容性，而电源滤波器则是用于减少电源线上的干扰，以保证设备正常工作。

只有在满足EMC要求的前提下，各种电子设备才能在同一环境下稳定工作。

变频器的EMC设计变频器是指能够通过调整输出电压和频率来控制电机转速的电气设备。

随着工业自动化的发展，变频器的应用越来越广泛。

然而，在变频器的电磁兼容性（EMC）设计方面，还存在着一些问题。

在本文中，我们将探讨变频器的EMC设计的重要性，以及实现这种设计的一些方法。

1. EMC设计的重要性在工业自动化领域中，电子设备的不断增加和互联互通要求在不同系统之间进行数据交换。

这种高密集度的设备和系统极易产生电磁干扰和抗扰能力，被称为电磁兼容性（EMC）问题。

如果变频器的EMC设计不符合标准，它可能会对其他设备产生噪声干扰，导致设备的错误运行和故障，对人身安全产生潜在威胁。

因此，EMC设计对确保设备正常、稳定、长期运行是至关重要的。

2. 实现EMC设计的原则和方法（1）正确的线路铺设变频器的线路铺设要合理，尽可能降低线路的电感和电容。

此外，在线路的设计和铺设中，应注意线路的射频干扰和电源噪声的抑制，降低变频器的电磁波干扰。

（2）滤波器的应用变频器中的交流滤波器和直流滤波器，可以有效地限制电磁噪声。

而且随着滤波器的逐步升级，其滤波效果也得到了进一步提高。

（3）信号的等电位处理在基于PWM技术的变频器中，伴随着开关器件的工作，闪烁的电流和电压信号会导致噪声干扰。

如果不加处理，这些噪声干扰会加剧并扩散到整个系统中。

因此，对于这种情况，需要使用等电位处理技术，将现场同电位点之间的电势差降到最低。

（4）地线处理地线是减少干扰的重要途径之一。

在处理地线时，应注意接地方式的选择、接地电阻的计算和地线的排布。

3. 其他注意事项（1）EMC设计应该是整个变频器设计的重要组成部分，不能忽视或者被人为地降级。

（2）EMC设计应该始终从整体的角度出发，减少电磁干扰和对其他设备的干扰。

（3）EMC设计应该遵循国家和国际电磁兼容性标准，确保变频器具有良好的抗干扰能力和抗干扰能力。

（4）EMC设计应该根据变频器所要承受的环境噪声进行特殊设计，确保变频器的正常和可靠运行。

emc滤波的作用EMC滤波器是一种用于抑制电磁干扰（Electromagnetic Interference，简称EMI）的装置。

它的作用是在电子设备或电路中滤除干扰信号，并保持所需信号的完整传输，以确保设备或电路的正常工作。

我们来了解一下什么是电磁干扰。

电磁干扰是指电子设备之间或电子设备与环境之间相互干扰产生的负面影响。

电子设备发出的电磁辐射可能会干扰其他设备的正常工作，同时环境中的电磁辐射也可能对设备造成干扰。

这种干扰信号会降低设备的性能，甚至导致设备系统崩溃。

EMC滤波器可以有效地抑制电磁干扰。

它通过电路设计和滤波器的选择，对干扰信号进行衰减，从而保证所需信号的传输质量。

EMC 滤波器主要有两种类型：差模模式滤波器和共模模式滤波器。

差模模式滤波器主要用于抑制差模干扰信号。

差模干扰信号是指同时作用于信号源和信号接收器之间的两个导线上的干扰信号，它们的大小和方向相等但极性相反。

差模模式滤波器通过选择合适的电感和电容元件，将差模干扰信号衰减到一个可接受的范围内，从而保证所需信号的传输质量。

共模模式滤波器主要用于抑制共模干扰信号。

共模干扰信号是指同时作用于信号源和信号接收器之间的两个导线上的干扰信号，它们的大小和方向相等且极性相同。

共模模式滤波器通过选择合适的电感和电容元件，将共模干扰信号衰减到一个可接受的范围内，从而保证所需信号的传输质量。

EMC滤波器的设计需要考虑多种因素，如频率范围、滤波效果、功耗、成本等。

不同的应用场景需要选择不同类型和规格的滤波器。

例如，在通信设备中，需要选择高频范围内的滤波器来抑制高频干扰信号；在电源线路中，需要选择低频范围内的滤波器来抑制低频干扰信号。

除了设计和选择合适的滤波器，还需要合理布局和连接电路，以减少电磁干扰的传播和扩散。

电磁干扰的传播途径主要有导线传导、空气传播和辐射传播。

通过合理布局和连接导线，可以减少传导干扰；通过增加屏蔽层和使用屏蔽线缆，可以减少空气传播和辐射传播干扰。

EMC滤波器电磁兼容（EMC）是指电子设备在电磁环境中能够正常工作，同时又不会对环境以及其他设备造成不必要的干扰。

在现代社会中，随着电子设备的普及和使用频率的增加，保障产品的EMC性能变得尤为重要。

而在实现EMC的过程中，EMC滤波器扮演着至关重要的角色。

EMC滤波器是一种应用于电子设备中的被动滤波器，主要功能是过滤电路中的干扰信号，以确保设备在工作时不会受到外部电磁干扰的影响，同时也减少设备本身对外部的干扰。

它通过选择合适的滤波元件（比如电感、电容等）和结构设计，将电路中的高频噪声滤除，保证电子设备的正常工作。

在电子设备设计中，EMC滤波器的应用十分普遍。

比如，在电源线路中加入EMC 滤波器可以有效滤除由电源线路传导而来的电磁干扰，保证电源供电的稳定性和可靠性；在信号线路中引入EMC滤波器也可以有效降低信号传输过程中的串扰，提升信号的准确性和稳定性。

除了在电子设备设计中的应用外，EMC滤波器还广泛应用于工业领域、通信领域等各个领域。

在工业控制系统中，EMC滤波器可以帮助减少电磁干扰对控制系统的影响，保障生产线的稳定运行；在通信设备中，EMC滤波器能够提高设备对信号的接收和发送质量，确保通信的畅通无阻。

在选择适合的EMC滤波器时，需要根据具体的设备需求和工作环境来进行选型。

不同的应用场景需要不同类型的EMC滤波器，比如有些需要抑制高频噪声，有些需要减少共模干扰，有些则需要同时具备两者的特性。

总的来说，EMC滤波器在现代电子设备中扮演着重要的角色，它不仅可以提高设备的抗干扰能力，还可以保障设备的正常运行和提升设备的性能稳定性。

因此，在设计和选择电子设备时，合适的EMC滤波器的应用显得尤为重要。

1。

变频器专用滤波器的安装概述变频器专用滤波器可以有效地减少变频器对管网、电网、机器人运行时产生的干扰电流和噪声。

其介质可为电容性、电感性和磁性物质。

安装变频器专用滤波器的目的是在电源线上隔离变频器产生的电磁干扰。

安装方式变频器专用滤波器的安装方式根据不同的使用场景而有所不同，但安装的基本原则是将滤波器置于变频器与负载之间，以减少对正常工作的影响。

以下是几种常见的安装方式：1. 滤波器直接串联于变频器和电机之间滤波器可直接串联于变频器和电机之间，这种安装方式使用最为广泛。

具体步骤如下：•将滤波器的两端分别接入变频器和电机控制线路，接线要注意方向。

•根据设备需要使用定位支架将滤波器固定在固定支架上。

•确保所有接线牢固可靠并且电路是正确连接的。

2. 通过电缆连接电机和滤波器如果变频器距离电机较远，可以通过电缆将电机和滤波器连接起来。

具体步骤如下：•将滤波器的两端分别与变频器和电机的控制线路相连。

•使用一根电缆将滤波器与电机相连，确保连接牢固可靠并且线路不会被卡在机器上。

•使用定位支架将滤波器固定在固定支架上。

3. 定制安装方式如果以上两种安装方式都不太适用，可以选择定制安装方式。

一般情况下，会根据设备的特殊工作环境进行定制。

安装的步骤会根据具体情况而有所不同。

安装注意事项在安装变频器专用滤波器的过程中，需要注意以下几点：1.安装滤波器时需要保证电路连通性和方向的正确性。

2.安装时要确保滤波器与变频器和负载之间的距离不要过近，防止电磁干扰的影响。

3.安装过程中需要使用专用工具，以避免对设备造成损坏。

4.在安装之前，需要对设备进行停电处理，确保工作安全。

总结安装变频器专用滤波器能够有效地提高设备的稳定性和可靠性，并且减少设备产生的电磁干扰，延长设备的使用寿命。

对于需要使用变频器的工业设备来说，安装变频器专用滤波器是非常重要的一步。

在安装过程中要注意以上几点，确保设备能够正常工作。

正确安装变频器专用滤波器的几个注意事项随着科技的不断发展，变频器作为现代化工业生产中的关键电气设备，其应用范围越来越广泛。

但随之而来的问题就是，它们所产生的电磁干扰也越来越严重，会对其它电气设备造成较大的干扰。

因此，在变频器的安装中，常需要安装专门的滤波器来对其进行过滤。

但是，正确安装变频器专用滤波器也需要注意一些细节。

下面，本文将介绍正确安装变频器专用滤波器的几个注意事项。

确认滤波器的工作方式和信号处理方式根据变频器滤波器的工作原理，滤波器的接线方式主要有两种：外接式和内接式。

外接式滤波器是与变频器外连接的，因此可以独立于变频器安装。

而内接式滤波器则是直接安装在变频器内部，相对于外接式滤波器，安装要稍微复杂一些。

另外，在确认滤波器的工作方式之后，还需要确认信号的处理方式。

滤波器的作用就是滤除变频器输出信号中的高频噪声，但是这会对信号带来一定的影响。

因此，在安装滤波器之前，需要确认信号处理方式是否合适。

确认滤波器的容量和型号在安装滤波器之前，还需要确认滤波器的容量和型号。

不合适的滤波器容量和型号会影响整个系统的正常工作，同时也会对设备产生安全隐患。

选择合适的接线方式正确的接线方式可以保障滤波器的正常工作和长期稳定性。

因此，在选择接线方式时需要注意以下几点：•独立接线方式：这种方式需要专门留出一个端口用于安装滤波器，安装时需要注意滤波器是否与其它设备冲突。

•并联接线方式：这种方式需要在电源输入端和变频器输出端分别设置滤波器，需要注意两个滤波器的容量和工作方式是否相同，否则容易产生相互干扰。

•直接接线方式：这种方式是将滤波器直接连接在变频器的输出端，适用于一些较小规模的变频器系统，但需要注意安全间隔距离。

安装位置要确保滤波器的正常工作，还应该注意滤波器的安装位置。

一般情况下，滤波器需要安装在变频器和负载之间，以便滤除高频噪声。

同时，还需要注意滤波器的密封度和防护等级，必要时可以加装防护罩。

系统测试在安装好滤波器之后，还需要对整个系统进行测试。

变频器专用滤波器、电抗器选型指南本文旨在对变频器专用滤波器，电抗器做出简单解析，帮助大家在选择滤波器，在对变频器的干扰进行处理时避开误区，正确选择合适的滤波器，电抗器，希望能对大家有所帮助，同时，欢迎大家来电来函沟通．．．昆山德菲尔电子科技有限公司是一家专业从事电磁兼容（EMC）与谐波技术研究与开发的实业公司，生产制造各种EMI电源滤波器，变频器专用输入/输出滤波器、变频器专用电抗器等产品，提供电磁兼容全面解决方案。

变频专用滤波器分为：１．变频专用输入ＥＭＣ滤波器 ２．变频专用输出ＥＭＣ滤波器 ３．变频专用输出正弦波滤波器电抗器分为：１．交流进线电抗器 ２．交流出线电抗器 ３．直流平波电抗器COPY RIGHT @ DEPHIR ELECOPY RIGHT @ DEPHIR ELE变频专用输入EMC 滤波器属于RFI 滤波器，用于降低EMC 干扰，用于主电源侧，切断电网与变频器之间的干扰通道。

变频输入滤波器的作用是防止干扰同电网工控机、PLC 、DCS 系统等，使整个变频调速系统能够正常运行; 可解决变频器对外界的传导干扰，保证周边设备的正常运行。

变频器专用输入EMC 滤波器也称为输入滤波器、进线滤波器，是变频器专用滤波器的一种，其作用主要包括以下几个方面：（１）抑制变频器产生的高次谐波变频器在整流过程中，就相当于一个高速开关，因此，会产生大量的高次谐波，这些高次谐波，会随着电源的流动，被带入电网，进而导致了使用同一电网的敏感设备受到干扰。

（２）防止变频器被干扰变频器是个干扰源，也是个受扰源，或者是叫敏感设备。

如果电网中的谐波频率过高、谐波含量过大的情况下，变频器就会发出过压、过流、过载等误报警。

（３）提高系统功率因数变频器输入EMC 滤波器，具有一定的补偿功能，可以提高整个工控自动化系统的功率因数，具有一定的节能功效。

（４）缓解三相不平衡如果变频器的输入端三相不平衡，严重的情况下，就会导致变频器无法正常工作，加上变频器输入滤波器之后，可以有效缓解这一问题。
