给水系统介绍

建筑内部给水系统的组成建筑内部给水系统的组成一、前言建筑内部给水系统是指为了满足建筑物内部各种用水设备的需求而设计的供水系统。

它是建筑物中最基本、最重要的设施之一，直接关系到人们日常生活和工作中用水的安全和便利。

本文将从以下几个方面来介绍建筑内部给水系统的组成。

二、总体概述建筑内部给水系统主要由以下几个组成部分构成：1.自来水入口管道2.进户总阀门3.室内管道系统4.分支管道及支管阀门5.用水设备及相关附件三、自来水入口管道自来水入口管道是指自来水公司或其他供水单位提供的主干管道，它负责将自来水输送到建筑物内。

通常情况下，这些管道会安装在地下或者地下室，以确保其不受外界环境的影响。

四、进户总阀门进户总阀门是指连接自来水入口管道和室内管道系统之间的一个节点，其作用是控制整个室内给水系统的开关。

一般情况下，这个阀门会被安装在房屋的水表箱内，以方便使用和维护。

五、室内管道系统室内管道系统是指建筑物内部的供水管道系统，其作用是将自来水输送到各个用水设备。

这些管道通常会被安装在墙体、地面或者天花板之中，以避免对建筑物的外观造成影响。

六、分支管道及支管阀门分支管道及支管阀门是指从室内管道系统分离出来的小型供水管道，其作用是将自来水输送到各个用水设备。

这些分支管道通常会被安装在墙体或者地面之中，并且会配备相应的阀门，以方便对其进行控制和维护。

七、用水设备及相关附件用水设备及相关附件是指建筑物内部各种需要用到自来水的设备和附件。

例如：洗手盆、马桶、淋浴器、浴缸等等。

这些设备通常需要与室内管道系统或者分支管道相连，并且需要安装相应的配件（如：龙头、喷头等），以确保其正常使用。

八、总结综上所述，建筑内部给水系统主要由自来水入口管道、进户总阀门、室内管道系统、分支管道及支管阀门以及用水设备及相关附件等几个组成部分构成。

这些部分的协同工作，才能够确保建筑物内部的供水系统正常运行，为人们提供便利和安全的用水环境。

给水系统发电厂的给水系统是指从除氧器给水箱经前置泵、给水泵、高压加热器到锅炉省煤器前的全部给水管道，还包括给水泵的再循环管道、各种用途的减温水管道以及管道附件等。

给水系统的主要作用是把除氧水升压后，通过高压加热器利用汽轮机抽汽加热供给锅炉，提高循环的热效率，同时提供高压旁路减温水、过热器减温水及再热器减温水等。

一、给水系统的形式1、低压给水系统由除氧器给水箱经下水管至给水泵进口的管道、阀门和附件组成，由于承受的给水压力较低，称为低压给水系统。

为减少流动阻力，防止给水泵汽蚀，一般采用管道短、管径大、阀门少、系统简单的管道系统。

低压供水管道常分为单母管分段制和切换母管制两种。

单母管分段制是下水管接在低压给水母管上，给水再由母管分配到给水泵中。

这种系统由于系统简单，布置方便，阀门少，压力损失小，故应用比较广泛。

切换母管制是一台除氧器与一台给水泵组成单元，单元之间用母管联络，备用给水泵接在切换母管上。

这种系统调度灵活、阻力小，但管道布置复杂，投资大，多用于给水泵出力与机炉容量匹配的情况。

2、高压给水系统由给水泵出口经高压加热器到锅炉省煤器前的管道、阀门和附件组成，由于承受的给水压力很高，称为高压给水系统。

高压给水管道系统有：集中母管制、切换母管制、扩大单元制和单元制四种形式。

前三种形式的给水管道系统，由于运行调度灵活、供水可靠，并能减少备用泵的台数，在我国超高参数以下机组中普遍采用，如图3-51所示。

它们的共同特点是：①在给水泵出口的高压给水管道上按水流方向装设一个止回阀和一个截止阀。

止回阀用于防止高压水倒流，截止阀用于切断高压给水与事故泵和备用泵的关系。

②为防止低负荷时给水泵汽蚀，在各给水泵的出口截止阀前接出至除氧器给水箱的再循环管，保证在低负荷工况下有足够的水量通过给水泵。

③高压加热器均设有给水自动旁路，当高压加热器故障解列时，可通过旁路向锅炉供水。

④在冷、热高压给水母管之间，设置直通的“冷供管”，作为高压加热器事故停用或锅炉启动时间向锅炉直接供水，机组正常运行时，处于热备用状态。

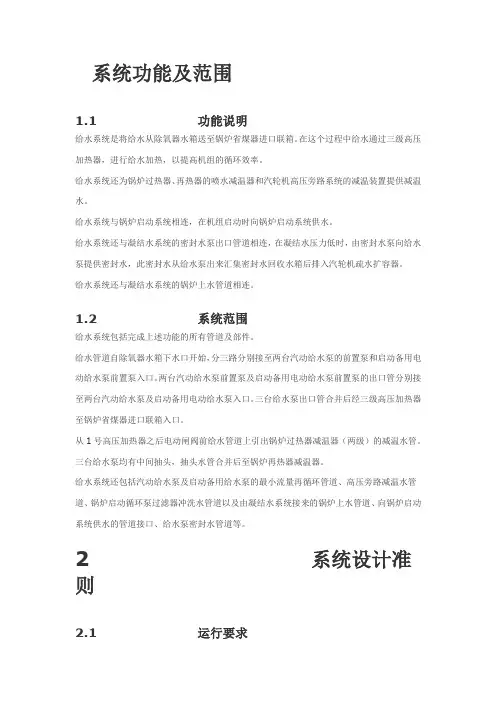

系统功能及范围1.1 功能说明给水系统是将给水从除氧器水箱送至锅炉省煤器进口联箱。

在这个过程中给水通过三级高压加热器，进行给水加热，以提高机组的循环效率。

给水系统还为锅炉过热器、再热器的喷水减温器和汽轮机高压旁路系统的减温装置提供减温水。

给水系统与锅炉启动系统相连，在机组启动时向锅炉启动系统供水。

给水系统还与凝结水系统的密封水泵出口管道相连，在凝结水压力低时，由密封水泵向给水泵提供密封水，此密封水从给水泵出来汇集密封水回收水箱后排入汽轮机疏水扩容器。

给水系统还与凝结水系统的锅炉上水管道相连。

1.2 系统范围给水系统包括完成上述功能的所有管道及部件。

给水管道自除氧器水箱下水口开始，分三路分别接至两台汽动给水泵的前置泵和启动备用电动给水泵前置泵入口。

两台汽动给水泵前置泵及启动备用电动给水泵前置泵的出口管分别接至两台汽动给水泵及启动备用电动给水泵入口。

三台给水泵出口管合并后经三级高压加热器至锅炉省煤器进口联箱入口。

从1号高压加热器之后电动闸阀前给水管道上引出锅炉过热器减温器（两级）的减温水管。

三台给水泵均有中间抽头，抽头水管合并后至锅炉再热器减温器。

给水系统还包括汽动给水泵及启动备用给水泵的最小流量再循环管道、高压旁路减温水管道、锅炉启动循环泵过滤器冲洗水管道以及由凝结水系统接来的锅炉上水管道、向锅炉启动系统供水的管道接口、给水泵密封水管道等。

2 系统设计准则2.1 运行要求给水系统按要求的流量、压力和温度供给锅炉给水以及向有关设备供给各种运行工况所需要的减温水，以保证机组的正常运行。

给水系统有两台50％容量、由变速汽轮机拖动的锅炉给水泵（汽动给水泵），布置在汽机房13.70米层。

每台汽动给水泵配有一台定速电动机拖动的前置泵，布置在除氧间零米层。

给水泵汽轮机的转速接受给水控制系统的信号进行调节，以改变给水流量。

一台30％容量、液力偶合器调速的电动给水泵，作为启动和备用。

前置泵与主泵用同一电动机拖动。

它布置在除氧间零米层。

给水排水管网系统引言给水排水管网系统是城市基础设施中不可或缺的一部分，它负责为居民提供清洁的饮用水，并将废水排出城市。

本文将介绍给水排水管网系统的概念、结构、主要组成部分以及其重要性。

概念和结构给水排水管网系统是一个由管道、泵站、储水设施等组成的系统，其目标是将清洁的水送达居民家中，并将废水排出城市。

这个系统主要分为两个部分：给水系统和排水系统。

给水系统主要由供水源、水处理厂、水管道和水箱等组成。

供水源可以是水库、河流或地下水等。

水处理厂负责将原始水经过处理后，变成符合饮用水标准的清洁水。

水管道将处理后的水送达居民家中，并利用水箱储存水源。

泵站用于提升水压，确保水能顺利流向居民家中。

排水系统包括雨水排水和污水排水两部分。

雨水排水主要通过雨水污水管道将雨水排入河流、湖泊或海洋，以防止城市内涝。

而污水排水则需要进行初次处理，再通过污水管道将污水送至污水处理厂进行综合处理，以达到排放标准。

主要组成部分1. 供水源供水源是给水排水管网系统的起点，可以是自然水源（如河流、湖泊、地下水）或人工供水源（如水库、蓄水池）。

供水源的选址和水质的保证对整个系统的运行至关重要。

2. 水处理厂水处理厂负责将原始水进行处理，去除其中的悬浮物、沉淀物、有机物、重金属等杂质，使其符合饮用水的标准。

常见的水处理工艺有混凝、沉淀、过滤、消毒等。

3. 水管道和水箱水管道和水箱是将处理过的水送达居民家中的关键组成部分。

水管道需要经过合理的布局设计和恰当的材料选择，以确保水的流动畅通和水质的保持。

水箱则用于储存水源，以应对突发情况或水压不足的情况。

4. 泵站泵站主要用于提升水压，确保水能顺利流入每个家庭。

泵站的选址和泵的选择需根据管网的压力和流量来确定。

5. 污水管道和污水处理厂污水管道是将居民家中产生的污水输送至污水处理厂的重要通道。

污水管道需要合理的布局和坚固的材料保证，以有效防止泄漏和污水外泄。

污水处理厂对污水进行初次处理和综合处理，以达到排放标准。

汽机给水系统的组成和各部分的作用汽机给水系统是汽轮机工作过程中非常重要的一个系统，它负责提供所需的给水，并对给水进行预处理，确保给水的质量和性能满足汽轮机的工作要求。

该系统由多个组成部分组成，包括给水泵、锅炉、再热器、凝汽器、变频器和水处理设备等。

以下是对每个组成部分的详细介绍。

1.给水泵：给水泵是给水系统的核心部分，它的作用是将进口水源抽送至锅炉内，提供给汽轮机使用。

给水泵通常分为高压给水泵和低压给水泵两种类型，其工作原理类似于普通的水泵。

高压给水泵通常用于将水送入锅炉系统，而低压给水泵则用于将锅炉内的水送至汽轮机使用。

2.锅炉：锅炉是汽机给水系统中的一个重要组成部分，它的主要作用是将水加热并转化为蒸汽。

蒸汽是汽轮机工作的动力来源。

锅炉通常由炉膛、冷凝器和烟囱等部分组成。

在锅炉内，水经过加热后转变为高温高压的蒸汽，然后通过输汽管道送至汽轮机。

3.再热器：再热器是汽机给水系统中的一个关键部分，它的作用是在蒸汽流向汽轮机之前再次加热蒸汽。

再热器可以提高蒸汽的温度和能量，从而提高汽轮机的热效率。

再热器通常位于汽轮机的中间部位，通过再热器，蒸汽的温度可以进一步提高，以实现更高的功率输出。

4.凝汽器：凝汽器是汽机给水系统中的另一个重要组成部分，它的主要作用是将汽轮机排出的高温低压的排汽冷却并凝结成水。

凝汽器通常通过冷却介质（如冷却水）来实现蒸汽的冷凝，并将冷凝后的水送回给水泵，形成循环。

5.变频器：变频器是汽机给水系统中的一个辅助设备，它的主要作用是控制给水泵的运行速度。

通过调整给水泵的运行速度，变频器可以使给水量与汽轮机负荷变化相匹配，从而确保汽机给水系统的稳定运行。

6.水处理设备：水处理设备是汽机给水系统中一个必不可少的组成部分。

它的作用是对进入锅炉的给水进行处理，以去除其中的杂质和有害物质，以减少对锅炉和汽轮机的腐蚀和污染。

水处理设备通常包括过滤器、软水器、除氧器等。

综上所述，汽机给水系统是汽轮机工作中不可或缺的一个系统，它通过多个组成部分的协调和配合，确保给水的质量和性能满足汽轮机的工作要求。

消防给水系统简介
消防给水系统分为常高压消防给水系统、临时高压消防给水系统和低压消防给水系统三种形式。

1、常高压消防给水系统
常高压消防给水系统始终能满足水灭火系统所需要的工作压力和流量，火灾时无须开启消防水泵，该形式的系统可向任何水灭火系统供水。

2、临时高压消防给水系统
临时高压消防给水系统平时不能满足水灭火系统所需要的工作压力和流量，火灾发生时需要启动消防泵。

该系统也可向任何水灭火系统供水。

3、低压消防给水系统
低压消防给水系统能满足车载或手抬移动消防泵等取水所需要的工作压力和流量，管网内的压力较低，当火灾发生后，消防队员打开最近的室外消火栓，将消防车与室外消火栓连接，从室外管网内吸水加入消防车内，然后利用消防车直接加压灭火，或者由消防车通过水泵接合器向室内管网内加压供水。

建筑物室外宜采用低压消防给水系统, 当采用市政给水管网时，应采用双路消防供水,除建筑高度超。

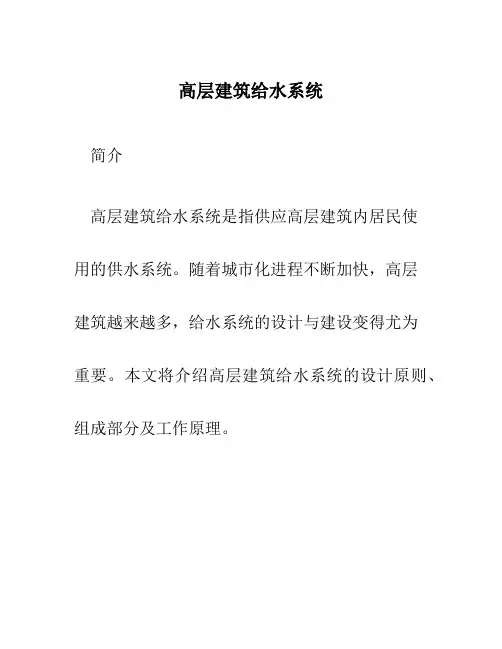

高层建筑给水系统简介高层建筑给水系统是指供应高层建筑内居民使用的供水系统。

随着城市化进程不断加快，高层建筑越来越多，给水系统的设计与建设变得尤为重要。

本文将介绍高层建筑给水系统的设计原则、组成部分及工作原理。

设计原则高层建筑给水系统的设计需要考虑一系列因素，包括供水质量、供水稳定性和节能等方面。

下面是一些常见的设计原则：1.安全性：给水系统的设计必须符合相关的建筑、防火和安全规范，确保供水安全可靠。

2.稳定性：给水系统应能够稳定地满足高层建筑居民的日常用水需求，避免因供水不足或波动而影响居民生活。

3.节能性：给水系统的设计应考虑节能措施，如合理利用重力和压力差，减少水泵的使用，降低能耗。

4.可维护性：给水系统的设计应考虑方便维护和检修，确保系统的长期稳定运行。

组成部分高层建筑给水系统包括水源装置、输水管道、水泵房和用户终端等组成部分。

水源装置水源装置是供应给水系统的起始点，常见的水源装置包括自来水系统和水箱。

自来水系统是通过城市供水管网将水引入建筑内部，该系统需要与城市供水部门协调联动，确保供水质量和稳定性。

水箱是一种备用供水方式，其容积通常根据高层建筑的设计人口数来确定。

当自来水系统故障或停水时，水箱可以提供紧急用水。

输水管道输水管道负责将水从水源装置输送到建筑内部各个用水节点。

输水管道应采用优质的材料，如不锈钢或铜管，以确保水质不受污染。

在高层建筑中，输水管道通常被分为上水管道和下水管道两部分。

上水管道负责将自来水或水箱中的水输送到各个楼层，而下水管道则负责将废水从各个楼层排出。

水泵房水泵房通常位于高层建筑的地下室或顶层，其中设置水泵及其控制设备。

水泵负责提供足够的供水压力，使水能顺利流入每一个终端用户。

水泵房应具备足够的通风和排水条件，以确保水泵的正常运行，并避免因水泵运行时产生的噪音对居民的影响。

用户终端用户终端是供水系统的最终使用环节，包括卫生间、厨房和其他水龙头等。

用户终端应设计合理，确保供水稳定，并设置相应的阀门和控制装置，以满足居民的用水需求。

消防给水系统基础介绍概述消防给水系统是指为了满足建筑物内消防用水的需要而设计的一套供水系统。

其作用是在火灾发生时，提供足够的水流和压力，确保灭火工作的顺利进行。

本文将对消防给水系统的基本原理、组成部分和常见设备进行介绍。

基本原理消防给水系统的基本原理是通过供水管网将水源与消防栓、喷淋头等设备连接起来。

当火灾发生时，消防栓或喷淋头将放出水流进行灭火，而这些设备需要有恒定的水流和压力才能正常工作。

因此，消防给水系统的设计要考虑供水管网的布局、管径和水源的可靠性，以确保在火灾发生时能够提供足够的水流和压力。

组成部分消防给水系统主要由以下几个组成部分构成：1.水源：消防给水系统的水源可以是自来水、水井或水池。

无论是哪种水源，都需要经过处理和储存，以确保水的清洁和可靠性。

2.供水管网：供水管网主要由供水管道和连接器组成，负责将水源与消防栓、喷淋头等设备连接起来。

供水管网的设计要考虑水流的流量和压力损失，以保证在火灾发生时供水的稳定性。

3.消防栓：消防栓是消防给水系统中最常见的设备之一。

它通常安装在建筑物的内外墙壁上，用于提供灭火用水。

消防栓分为干式和湿式两种，根据实际需要进行选择。

4.喷淋系统：喷淋系统通过喷淋头将水流喷洒在火灾点上，以实现灭火的效果。

喷淋系统主要分为干管和湿管系统，可以根据建筑物的类型和需求进行选择。

5.水泵：水泵是消防给水系统中的核心设备之一，负责提供足够的水流和压力。

水泵的选择要根据消防栓和喷淋系统的需求进行，通常有消防泵和增压泵两种类型。

6.控制设备：控制设备主要包括控制阀、报警器和监控系统等，在火灾发生时起到控制和监测的作用。

这些设备可以根据需要进行配置，以提高系统的安全性和可靠性。

常见设备除了上述的组成部分外，消防给水系统还涉及到一些其他常见的设备，如：•水箱：用于储存消防用水，以备火灾发生时使用。

•管道连接器：用于连接供水管道和消防设备，确保水流的连通性。

•消防软管：用于将供水管网连接到消防栓，方便消防人员操作。

给水系统一、给水系统的流程及作用介绍在热力系统中通常将除氧器出口到锅炉入口这一段锅炉供水管道以及附属设备称为给水系统。

给水系统是火力发电厂汽水系统的重要组成部分，它由除氧器、给水泵组、高加及给水管道组成。

从低加系统供给的凝结水进入除氧器进行加热、除氧，然后经过给水泵升压，流经高压加热器加热给水，向锅炉提供一定压力、一定温度的给水，同时提供高旁减温水、主蒸汽减温水及再热蒸汽减温水。

二、给水系统各设备的介绍1、除氧器介绍给水中溶氧的来源：补给水带入；真空系统漏人。

给水中溶氧的危害：腐蚀热力设备及管道，降低设备的可靠性和使用寿命；阻碍传热，形成气膜；造成给水泵的气蚀；造成汽轮机叶片结垢，影响通流面积，降低机组的效率及出力。

因此，必须对给水进行除氧处理。

由亨利定律可知，水中溶解的某种气体浓度和该气体在气液表面的分压成正比。

把蒸汽通入除氧器加热给水，在加热过程中，水面上水蒸气的分压力逐渐增加，而其他气体的分压力逐渐降低，水中的气体就不断地分离析出。

当水被加热到除氧器压力下的饱和温度时，水面上的空间全部被水蒸汽充满，各种气体的分压力趋于零，此时水中的氧气及其其他气体即被去除，即除氧器的工作原理。

国峰煤电公司采用无头除氧器，设计压力：1.16 MPa；设计温度：361℃；有效容积：100 m3；最大出力：1193t/h 工作原理：来自低压加热器的主凝结水（含补充水）经进水调节阀调节后，进入除氧器，和其他各路疏水在除氧器内混合，经喷头或多孔管喷出，形成伞状水膜逆止阀，和由下而上的加热蒸汽进行混合式传热和传质，给水迅速达到工作压力下的饱和温度。

此时逆止阀，水中的大部份溶氧及其他气体基本上被分析出来，达到除氧的目的。

采用无头除氧器的优点：a)除氧效果好、运行平稳可靠。

其出水含氧量<5μg/l；适应负荷变化的能力较强，负荷的允许的变化范围为10～110％之间，在此范围均能保证上述除氧效果。

b)使用寿命长。

由于取消了除氧头，因而避免了除氧水箱支撑除氧头处产生的应力所产生的裂纹，增加了除氧器的使用寿命。

建筑消防给水系统介绍建筑消防给水系统是指建筑物内部用于消防灭火的供水系统，是现代建筑消防设施的重要组成部分。

消防给水系统通常由供水设备、水源设备、管网、阀门及消防水炮等组成，为建筑物提供足够的水源，确保在火灾发生时能够及时进行灭火。

首先，消防给水系统的供水设备是消防水泵。

消防水泵通常由电动泵和柴油泵两种组成，它们通过压力水箱为整个系统提供水源。

电动泵是消防给水系统的主泵，通常在正常使用时通过直流电源驱动，柴油泵则作为备用泵使用，当电力供应中断时会自动启动以保证供水的连续性。

其次，消防给水系统的水源设备包括自来水供水管道和消防水池等。

自来水管道一般是由市政供水部门提供的，负责向建筑物供水。

而消防水池则是建筑物内部备用的水源，通常会与自来水管道相连，以便在自来水供应不足时提供补充水源。

然后，消防给水系统的管网是由管道、阀门、消防栓等组成的。

管道是将水源输送到各个消防设施的关键组成部分，要求具有一定的强度和耐用性。

阀门则用于控制水流的开关，根据需要对不同区域的供水进行调节。

而消防栓是系统中连接消防设备和管网的重要组成部分，通常设置在建筑物内外的消防栓箱内，消防栓的作用是提供辅助灭火水源，方便消防人员使用。

最后，消防给水系统还包括消防水炮等消防设备。

消防水炮是用于灭火的重要工具，由泵站通过管网输送水源提供动力，可以实现灭火喷射，将水流直接喷向火源，用以扑灭大面积的火灾。

在建筑消防给水系统的设计和施工中，需要根据建筑物的使用性质、结构特点和火灾危险性等因素进行综合考虑。

对于高层建筑来说，由于消防车无法直接接近，消防给水系统的设计应兼顾使用自来水供水和消防水池供水两种方式，以保证灭火的连续性和效果。

此外，还需要根据建筑物的布局合理设置消防栓和消防水炮，使灭火设备的布置均衡合理，并便于消防人员在火灾现场操作。

总之，建筑消防给水系统是建筑物内部用于消防灭火的重要设施，它能够为火灾的扑灭提供必要的水源。

合理设计和良好的施工是确保消防给水系统正常运行的关键，也是保障人员生命财产安全的重要措施。

汽轮机介绍之给水系统汽轮机给水系统是汽轮机关键的组成部分之一，负责向汽轮机供应足够的纯净水，并确保汽轮机轮盘在运行过程中保持恒定的温度和压力。

同时，给水系统还负责排除因凝结水引起的空气和其他杂质。

汽轮机给水系统一般由几个主要组件组成，包括给水泵、给水加热器、除气器和给水箱等。

首先是给水泵。

给水泵负责将来自给水箱的水抽送至汽轮机中。

给水泵通常是一种离心泵，其工作原理是利用叶轮的旋转运动抽取并推送水，保证水流的稳定和连续。

其次是给水加热器。

给水加热器主要的作用是提高给水的温度，确保汽轮机的高效运行。

在给水加热器中，冷水与过热汽水混合，从而提高了系统中水的温度。

这样可以减少汽轮机中的热损失，并提高汽轮机的热效率。

除气器是给水系统中的另一个重要组件。

由于给水中含有空气和其他杂质，如果这些杂质进入汽轮机中，会对汽轮机的正常运行产生不利影响。

因此，除气器的主要作用是将给水中的空气和气体排除，并确保给水的纯净度。

最后是给水箱。

给水箱是给水系统的储水器，用来确保给水系统中始终有足够的水储备。

给水箱的容量通常根据汽轮机的运行条件和要求来确定。

汽轮机给水系统的运行原理是：给水通过给水泵被抽送到给水加热器中，经过加热提高水的温度；然后加热后的水进入汽轮机，用于提供蒸汽；在汽轮机运行过程中产生的热量会使部分水蒸发，形成蒸汽；蒸汽再经过汽轮机的扩张工作，产生动力，并将余热带入除气器排除；同时，给水系统还会监控和调节给水的温度和压力，确保汽轮机的稳定运行。

在汽轮机的运行过程中，给水系统起到至关重要的作用，它不仅提供了汽轮机正常运行所需的纯净水，而且通过加热、排气等过程，还能提高汽轮机的热效率，降低能源损失。

因此，保持给水系统的良好运行状态对汽轮机的正常运行和性能表现至关重要。
