信令信号的产生与双音多频接受基本工作原理1. 介绍信令信号在通信系统中扮演着至关重要的角色，它们用于控制、指导和协调通信系统中的各种操作。
而双音多频（DTMF）接受则是一种用来接受并解码来自通信方式键盘的信令信号的技术。
本文将深入探讨信令信号的产生与双音多频接受的基本工作原理。
2. 信令信号的基本概念信令信号是指用于在通信系统中传递控制信息的特定信号。
它们可以被用来启动、终止、暂停或调整通信连接，以及进行各种其他的控制操作。
信令信号通常以数字或模拟形式存在，它们可以通过各种方式进行产生和传输，如数字编解码器或模拟调制。
3. 信令信号的产生在通信系统中，信令信号的产生可以通过多种途径实现。
一种常见的方式是使用数字信号处理技术，通过对已有的信号进行处理来产生特定的信令信号。
另一种方式是使用特殊的信号发生器，通过直接产生特定频率或波形的信号来实现。
无论采用何种方式，产生出来的信令信号需要具有一定的准确性和稳定性，以确保其在通信系统中的可靠性和准确性。
4. 双音多频接受的基本工作原理双音多频（DTMF）接受是一种用来接受并解码来自通信方式键盘的信令信号的技术。
在通信方式键盘上，数字0-9以及符号*和#都被分配了特定的双音多频信号（两个频率组合）作为其编码。
当用户按下键盘上的某个按键时，通信方式机会根据按键的编码发送对应的双音多频信号。
而双音多频接受设备则会接受并解码这些信号，并将其转化为数字信号用于进一步处理。
5. 双音多频接受的工作流程双音多频接受设备首先会通过麦克风接收到来自通信方式机的双音多频信号，然后将其转化为电信号。
接下来，经过滤波和放大等处理，接受设备会将双音多频信号进行进一步处理，以便准确地提取出其中包含的频率信息。
接受设备会将提取出来的频率信息进行解码和识别，以确定用户按下的是哪个键。
这样，通信方式机发送的双音多频信号就被正确地接受并处理了。
总结与回顾通过本文的介绍，我们了解了信令信号的重要性以及双音多频接受的基本工作原理。
dtmf芯片DTMF芯片是一种专门用于数字音频传输和信号识别的集成电路芯片。
DTMF即双音多频，它是一种用于语音导航系统、电话拨号和无线通信等领域的信号编码方案。
现在让我们来详细了解一下DTMF芯片。
DTMF芯片基本原理：DTMF芯片通过将声音信号转换为数字信号来实现通信和控制功能。
它基于数字信号处理技术和特殊的编码算法，可以将声音信号中的数字信息转换成一组频率信号。
这组频率信号由8个不同的音频频率组成，包括0、1、2、3、4、5、6、7、8、9、A、B、C、D、*和#。
DTMF芯片的主要特点：1. 高度集成：DTMF芯片集成了许多需要的电路，包括滤波器、调制器、解调器、编码器和解码器等，可以在一个小封装中实现多种功能。
2. 低功耗：DTMF芯片采用先进的功耗管理技术，具有低功耗特性，可满足电池供电设备的需求。
3. 高灵敏度：DTMF芯片可以高效地从噪声环境中提取和识别频率信号，具有较高的灵敏度和稳定性。
4. 多功能：DTMF芯片可以广泛应用于电话系统、无线通信、安防系统、车载电话、语音导航和远程控制等领域，具有很强的扩展性和适应性。
DTMF芯片的工作过程：1. 发送信号：当用户通过DTMF按键或语音输入时，DTMF芯片将输入信号进行分析和编码处理，将其转换为一组频率信号，并通过音频放大器输出。
2. 接收信号：当接收到经过麦克风采集的信号后，DTMF芯片将它们通过滤波器进行频率分离，然后由解码器进行解码识别，最后输出对应的数字信息。
3. 控制功能：DTMF芯片还可以根据解码后的数字信息进行相应的控制操作，例如拨号、呼叫转移、开关控制等。
总结：DTMF芯片是一种用于数字音频传输和信号识别的集成电路芯片，它通过将声音信号转换为数字信号实现通信和控制功能。
DTMF芯片具有高度集成、低功耗、高灵敏度和多功能等特点，可以广泛应用于电话系统、无线通信、安防系统等领域。
通过了解DTMF芯片的基本原理和工作过程，可以更好地理解和应用它在现实生活中的各种场景中的作用。
DTMF双音多频DTMF（Dual Tone Multi Frequency），双音多频，由高频群和低频群组成，高低频群各包含4个频率。
一个高频信号和一个低频信号叠加组成一个组合信号，代表一个数字。
DTMF信令有16个编码。
利用DTMF信令可选择呼叫相应的对讲机双音多频信号（DTMF），电话系统中电话机与交换机之间的一种用户信令，通常用于发送被叫号码。
在使用双音多频信号之前，电话系统中使用一连串的断续脉冲来传送被叫号码，称为脉冲拨号。
脉冲拨号需要电信局中的操作员手工完成长途接续。
双音多频信号是贝尔实验室发明的，其目的是为了自动完成长途呼叫。
双音多频的拨号键盘是4×4的矩阵，每一行代表一个低频，每一列代表一个高频。
每按一个键就发送一个高频和低频的正弦信号组合，比如'1'相当于697和1209赫兹(Hz)。
交换机可以解码这些频率组合并确定所对应的按键。
DTMF编解码器在编码时将击键或数字信息转换成双音信号并发送，解码时在收到的DTMF信号中检测击键或数字信息的存在性。
一个DTMF信号由两个频率的音频信号叠加构成。
这两个音频信号的频率来自两组预分配的频率组：行频组或列频组。
每一对这样的音频信号唯一表示一个数字或符号。
电话机中通常有16个按键，其中有10个数字键0～9和6个功能键*、#、A、B、C、D。
由于按照组合原理，一般应有8种不同的单音频信号。
因此可采用的频率也有8种，故称之为多频，又因它采用从8种频率中任意抽出2种进行组合来进行编码，所以又称之为“8中取2”的编码技术。
根据CCITT的建议，国际上采用的多种频率为697Hz、770Hz、852Hz、941Hz、1209Hz、1336Hz、1477Hz和1633Hz等8种。
用这8种频率可形成16种不同的组合，从而代表16种不同的数字或功能键，具体组合见表1。
关于来电显示制式，目前国内来电显示制式有FSK、DTMF（双音频）两种，普通推广的是FSK。
第1章绪论双音多频DTMF（Dual Tone Multi-Frequency）信令，就是用两个频率——行频和列频来表示机键盘上的一个数字。
双音多频信号是音频中的拨号信号，由美国AT&T贝尔公司实验室研制，并用于网络中。
这种信号制式具有很高的拨号速度，且容易自动监测识别，很快就代替了原有的用脉冲计数方式的拨号制式。
逐渐在全世界围使用在按键式机上，这种双音多频信号制式不仅用在网络中，还可以用于传输十进制数据的其它通信系统中，用于电子和银行系统中。
这些系统中用户可以用发送DTMF信号选择语音菜单进行操作。
作为实现快速可靠传输的一种技术，它具有很强的抗干扰能力和较高的传输速度，因此，可广泛用于通信系统中。
但绝大部分是用作的音频拨号。
另外，它也可以在数据通信系统中广泛地用来实现各种数据流和语音等信息的远程传输。
近年来DTMF也应用在交互式控制中，诸如语言菜单、语言、银行和ATM 终端等。
通过软件产生与检测DTMF 信令，是一项较有价值的工程应用。
这是一种技术，就是机上的一个按键按下去时，机向交换机同时发送两个频率的信号，告诉交换机按的是哪个按键，以前采用脉冲方式，速度慢，一共有8个频率的音频信号，分为2组，每组4个，两两组合共可以代表16个按键，分别代表0-9 、#、*等按键。
第2章双音多频（DTMF）信号的设计2.1设计目的及意义双音多频信号（DTMF）是系统中机与交换机之间的一种用户信令，通常用于发送被叫。
双音多频信号是贝尔实验室发明的，其目的是为了自动完成长途呼叫。
拨号有两种，脉冲和音频，所谓音频也称双音多频（DTMF）信号的拨号方式，双音多频既是拨号时每按一个键，有两个音频频率叠加成一个双音频信号，十二个按键由七个音频频率区分。
在使用双音多频信号之前，系统中使用一连串的断续脉冲来传送被叫，称为脉冲拨号。
脉冲拨号需要电信局中的操作员手工完成长途接续。
双音多频的拨号键盘是4×4的矩阵，每一行代表一个低频，每一列代表一个高频。
双音多频的原理及应用1. 介绍双音多频（Dual-tone multi-frequency，DTMF）技术是一种用于电话系统中的频率信号的编码解码技术。
它通过利用两个音频频率信号的组合来表示数字、字母和符号。
DTMF技术常用于电话呼叫的拨号信号传输以及电话系统的菜单导航功能。
在本文中，我们将介绍双音多频的工作原理，并探讨它在通信领域中的应用。
2. 原理双音多频的原理基于频率信号的编码解码。
它使用低频和高频信号的组合来表示特定的按键。
DTMF 使用了8种不同的频率，其中4个是低频信号（697 Hz,770 Hz, 852 Hz, 941 Hz），另外4个是高频信号（1209 Hz, 1336 Hz, 1477 Hz, 1633 Hz）。
这些频率信号被分配到电话键盘上的不同按键上。
当用户按下电话键盘上的某个按键时，系统会发送相应的双音多频信号。
接收端的系统通过检测并解码接收到的信号，将之转换为相应的数字、字母或符号。
3. 应用双音多频技术在通信领域中有许多应用。
以下是一些常见的应用场景：3.1 电话呼叫双音多频技术最经典的应用之一是电话呼叫中的拨号信号传输。
当用户拨号时，电话系统会通过发送相应的双音多频信号将按键信息传递给对方。
接收端的电话系统会接收并解码这些信号，将之转换为相应的数字，实现呼叫功能。
3.2 电话系统菜单导航许多电话系统都配备了语音导航系统，以实现更方便的用户交互。
在这些系统中，双音多频技术被用作菜单选择和导航的手段。
用户可以通过按键输入相应的双音多频信号，选择菜单选项或进行导航操作。
3.3 银行自动语音服务银行等金融机构的自动语音服务系统也广泛使用双音多频技术。
用户可以通过按键输入相应的双音多频信号，选择需要的服务项目或进行账户查询、转账等操作。
3.4 安全门禁系统安全门禁系统常常使用双音多频技术的密码验证功能。
用户可以通过输入预设的密码，通过按键输入相应的双音多频信号，验证身份并获得进入权限。

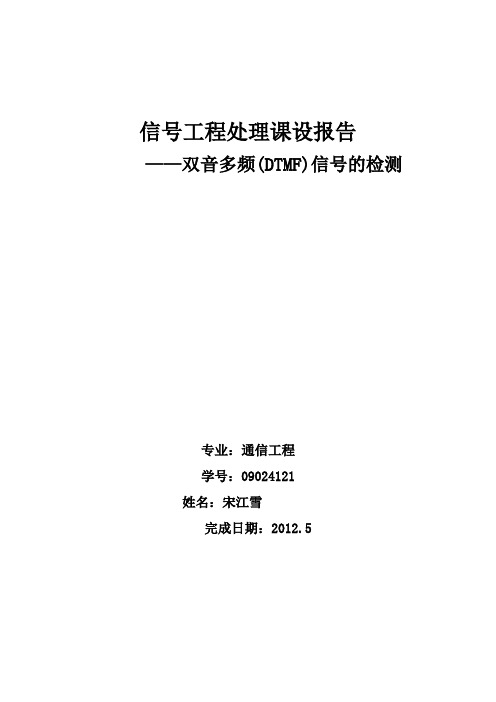

信号工程处理课设报告——双音多频(DTMF)信号的检测专业：通信工程学号：09024121姓名：宋江雪完成日期：2012.5一．实验目的1.理解 DTMF 信号的产生原理及其检测方法2.提高分析和解决问题的能力3.提高数字信号处理的实际能力二、实验内容1.设置参数，读入电话号码。
2.根据输入的电话号码产生包含两个频率分量的 205 点时域离散DTMF 信号。
3.对时域离散 DTMF 信号利用Goertzel 算法(参见附录)进行频率检测，画出幅度谱。
4.根据幅度谱的两个峰值，分别查找并确定所输入的电话号码。
小提示：因为程序产生的是纯音调信号，所以不需检测二次谐波分量以区分语音和按键音调信号。
三、实验原理双音多频（Dual Tone Multi Frequency, DTMF ）信号是音频电话中的拨号信号，由美国AT&T 贝尔公司实验室研制，并用于电话网络中。
这种信号制式具有很高的拨号速度，且容易自动监测识别，很快就代替了原有的用脉冲计数方式的拨号制式。
这种双音多频信号制式不仅用在电话网络中，还可以用于传输十进制数据的其它通信系统中，用于电子邮件和银行系统中。
这些系统中用户可以用电话发送DTMF 信号选择语音菜单进行操作。
DTMF 信号系统是一个典型的小型信号处理系统，它要用数字方法产生模拟信号并进行传输，其中还用到了D/A 变换器；在接收端用A/D 变换器将其转换成数字信号，并进行数字信号处理与识别。
为了系统的检测速度并降低成本，还开发一种特殊的DFT 算法，称为戈泽尔(Goertzel)算法，这种算法既可以用硬件（专用芯片）实现，也可以用软件实现。
下面首先介绍双音多频信号的产生方法和检测方法，包括戈泽尔算法，最后进行模拟实验。
1. 双音多频（DTMF ）信号的组成在电话中，数字0~9的中每一个都用两个不同的单音频传输，所用的8个频率分成高频带和低频带两组，低频带有四个频率：679Hz,770Hz,852Hz 和941Hz ；高频带也有四个频率：1209Hz,1336Hz,1477Hz 和1633Hz.。
双音多频检测实验一、实验目的1、加强对用户接口信令的认识与理解2、掌握双音多频检测的基本原理3、熟悉CM8870双音多频检测器件的性能及使用方法二、实验仪器1、JH5001通信原理综合实验系统一台2、20MHz双踪示波器一台3、数字存贮示波器一台4、电话机二部三、实验原理用户接口上的信令又可分为线路信令与地址信令（也称之为记发器信令）。
线路信令主要反映了二线用户话机的状态：摘机或挂机，此类信令一般由SLIC电路检测（该方面已包括在前面的实验中）；地址信令主要是用户发送的号码信令，该类信令一般由双音多频检测器进行检测。
用户线上的地址信令存在两种技术标准：1、脉冲拨号方式：脉冲拨号方式是按一定的断续比和速率来断、续电话线的环路来发出号码信号。
脉冲拨号主要在早期的步进制交换机中采用，其缺点是拨号速度慢、脉冲产生变异易引起交换机误动作等，随着技术的发展已逐渐被双音多频拨号方式所取代。
2、双音多频DTMF （Dual Tone Multifrequency）是指用两个特定的单音频信号的组合来代表数字或功能，两个单音频的频率不同，所代表的数字和功能也不同，在双音多频电话机中有16个按键，其中有10个数字键（0〜9）, 6个功能键（*、#、A、B、C、D）,按照双音组合的原理，它必须有8种不同的单音频信号，由于采用的频率有8种，故又称之为多频，又因以8种频率中任意抽出2种进行组合，又称其为8中取2的编码方法。
根据CCITT的建议，国际上采用697HZ、770 HZ、852 HZ、表6.2.1 DTMF94伯Z、1209HZ、1336HZ、1477HZ和1633HZ，把这8种频率分成两个群，即低频群和高频群，从低频群和高频群中任意各抽出一种频率进行组合，共有16种不同组合，各代表16种不同数字号码或功能，DTMF号码组合见表6.2.1。
在双音多频检测模块中，采用CM8870进行双音频信号的检测。
双音多频信号输入后，经过信号放大和滤波，分两路分别进入高、低频组滤波器以分离检测出高、低频组信号，并对检测的结果按表 6.2.2进行译码、锁存。
双音多频信号频率组成和工作原理下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!双音多频信号频率组成和工作原理介绍双音多频（DTMF）信号是一种通过电话线传输的音频信号，用于在电话系统中识别按键输入。
dtmf原理DTMF原理。
DTMF全称为双音多频，是一种用于电话系统的信号传输技术。
它是由两个频率信号的组合来表示电话键盘上的数字、字母和符号，广泛应用于电话呼叫、语音信箱、自动语音应答系统等领域。
本文将介绍DTMF的原理及其在通信领域中的应用。
DTMF信号是由两个基本频率信号的组合构成的，这两个频率信号分别属于低频组和高频组。
低频组包括697Hz、770Hz、852Hz、941Hz四个频率，高频组包括1209Hz、1336Hz、1477Hz、1633Hz四个频率。
在电话键盘上，每个按键都对应着一个特定的频率组合。
当用户按下键盘上的某个按键时，电话机会发出相应的频率信号，这些信号经过传输后被接收方的设备识别并解码，从而实现按键的识别和通信的建立。
DTMF信号的原理是基于频率信号的组合来表示不同的按键，其优点在于不同按键的频率信号组合是互相独立的，这样就避免了信号之间的干扰。
此外，DTMF信号的频率范围相对较窄，信号的识别和解码相对容易，因此在通信系统中得到了广泛的应用。
在通信领域中，DTMF技术被广泛应用于电话呼叫和语音交互系统中。
在电话呼叫中，用户通过按键盘上的数字键来拨号，DTMF信号被用来传输用户输入的号码信息。
在语音交互系统中，用户可以通过按键盘上的按键来与系统进行交互，例如选择菜单、输入密码等。
DTMF信号的识别和解码可以帮助系统准确地识别用户的输入，从而实现自动化的语音交互。
除了在电话系统中的应用，DTMF技术还被广泛应用于无线对讲、远程控制、安防系统等领域。
在无线对讲系统中，DTMF信号可以用来实现组呼、单呼等功能；在远程控制系统中，DTMF信号可以用来实现远程设备的控制；在安防系统中，DTMF信号可以用来实现报警、解除报警等功能。
这些应用充分展现了DTMF技术在通信领域中的重要性和广泛性。
总的来说，DTMF是一种基于频率信号组合的电话信号传输技术，其原理简单、应用广泛。
在通信领域中，DTMF技术被广泛应用于电话系统、语音交互系统、无线对讲、远程控制、安防系统等领域，为人们的通信和交互提供了便利。
双音多频DTMF信号的产生与检测1.实验目的1.本实验内容基于对电话通信系统中拨号音合成与识别的仿真实现。
主要涉及到电话拨号音合成的基本原理及识别的主要方法，利用MATLAB 软件以及FFT 算法实现对电话通信系统中拨号音的合成与识别。
并进一步利用MATLAB 中的图形用户界面GUI 制作简单直观的模拟界面。
使其对电话通信系统拨号音的合成与识别有个基本的了解。
2.能够利用矩阵不同的基频合成0 －9 不同按键的拨号音，并能够对不同的拨号音加以正确的识别，实现由拨号音解析出电话号码的过程。
进一步利用GUI 做出简单的图形操作界面。
要求界面清楚，画面简洁，易于理解，操作简单。
从而实现对电话拨号音系统的简单的实验仿真。
2.实验原理1. DTMF 信号的组成双音多频DTMF （Dual Tone Multi-Frequency ）信号，是用两个特定的单音频率信号的组合来代表数字或功能。
在DTMF 电话机中有16 个按键，其中10 个数字键0 —9 ，6 个功能键* 、# 、A 、B 、C 、D 。
其中12 个按键是我们比较熟悉的按键，另外由第4 列确定的按键作为保留，作为功能键留为今后他用。
根据CCITT 建议，国际上采用697Hz 、770Hz 、852Hz 、94lHz 低频群及1209Hz 、1336Hz 、1477H: 、1633Hz 高频群。
从低频群和高频群任意各抽出一种频率进行组合，共有16 种组合，代表16 种不同的数字键或功能，每个按键唯一地由一组行频和列频组成，如表1 所示。
3.实验步骤1. DTMF 信号的产生合成现在将对上节制作的图形电话拨号面板上的各控件单位的动作和变化进行设置，即对tu1.m 文件进行编辑。
其主要的功能是使对应的按键，按照表1 的对应关系产生相应的拨号音，完成对应行频及列频的叠加输出。
此外，对于图形界面的需要，还要使按键的号码数字显示在拨号显示窗口中。
鉴于CCITT 对DTMF 信号规定的指标，这里每个数字信号取1000 个采样点模拟按键信号，并且每两个数字之间用100 个0 来表示间隔来模拟静音。
《专业基础综合训练》综合报告学生班级：通信工程09-1学生姓名：孟凡荣学生学号：0902040119任课教师：李桂林张丽艳提交日期：2011 年1月12日目录绪论 (1)实验一双音多频 (4)实验二51单片机最小系统设计............................................................................................................. 实验三方波发生器设计................................................................................................................................. 实验四流水灯................................................................................................................................................. 心得总结、绪论电子技术和微型计算机的迅速发展，促进了微型计算机测量和控制技术的迅速发展和广泛应用。
微机测控技术的应用已渗透到国民经济的各个部门。
可以说，微机测控技术的应用是产品提高档次和推陈出新的有效途径。
创新精神和实践能力是对新时期高素质人才的基本要求。
通过本实习不但可以掌握单片机软、硬件的综合调试方法，而且可以熟练掌握电路原理图，激发对单片机智能性的探索精神，提高我们的综合素质，培养应用单片机实现对工业控制系统的设计、开发与调试的能力。
在制作学习过程中，不但可以掌握软、硬件的综合调试方法，而且可以使我们对单片机智能性产生强烈的欲望。
达到最大限度地掌握微机应用技术，软件及接口设计和数据采集与处理的技能，培养电综合实践素质的目。
本次实习以单片机最小系统为核心，结合了稳压电源，键盘，数码管等单片机外围电路。
通过一些简单的程序设计，了解了单片机的实际应用。
其中，我负责制作了稳压电源，51单片机最小系统以及方波发生器，键盘采集程序和DAC0832的程序编写。
实验一双音多频简介：双音多频信号（DTMF），电话系统中电话机与交换机之间的一种用户信令，通常用于发送被叫号码。
在使用双音多频信号之前，电话系统中使用一连串的断续脉冲来传送被叫号码，称为脉冲拨号。
脉冲拨号需要电信局中的操作员手工完成长途接续。
双音多频信号是贝尔实验室发明的，其目的是为了自动完成长途呼叫。
双音多频的拨号键盘是4×4的矩阵，每一行代表一个低频，每一列代表一个高频。
每按一个键就发送一个高频和低频的正弦信号组合，比如'1'相当于697和1209赫兹(Hz)。
交换机可以解码这些频率组合并确定所对应的按键。
频率表：低频区1 2 3 A 697Hz4 5 6 B 770Hz7 8 9 C 852Hz* 0 # D 941Hz频区 1209Hz 1336Hz 1477Hz 1633Hz双音多频作用：通话过程中输出数字信号二双音多频的应用：由于DTMF信号抗干扰能力强，对电话线路要求质量低，且几乎不出现错号现象，所以适合远距离通信，已被广泛应用于通信系统，家庭自动化，电话线远程控制，安全系统等。
采用话音频率发数字可以避免占用额外的信道，而且比脉冲的方式节省时间。
实际应用举例：1、在一个远程参数监视系统中，传感器一端采集需要的数据，通过单片机编码为8421BCD码输出到DTMF编码器，然后通过电话线，电力线或其它传输介质送到远程控制端，控制端进行解码，就可以得到数据。
节省了寻找其它传播途径的时间和成本。
2、利用电力线传输双音多频信号，可以实现远程控制路灯，抄表等操作。
远程抄表的原理是管理员利用公共电话网向抄表中心计算机拨号，当计算机在电话线上检测到振铃信号后自动读取智能电表或水表的数据，储存到计算机。
如果需要，可以将数值通过DTMF编码返回给管理员，这样就完成了远程抄表的工作。
3、原理图：4、编码部分：编码器用MK5087编码芯片，它可以与按键直接相连产生双音多频信号。
它集成了拨号编码器，各种逻辑门电路。
FSK调制器，PPL合成电路。
引脚：功能：1 电源正2.5~15V。
2 无按键输入为高电平，有按键输入为低电平。
3，4，5，9 键盘列输入端。
6 电源负，接地。
7，8 晶振输入端，3.5795MHz。
9 静噪输出，有按键输入为高电平。
10，11，12，13，14 键盘行输入端。
15 开路是电路工作，接地时禁止单音输出。
16 音频信号输出端，接内部NPN管发射极。
引脚连接方式：11,12,13,14脚为行输入端，3,4,5,9脚为列输入端，7,8脚接晶振，16脚为信号输出端，且接1K电阻接地，1脚接电源，6脚接地。
它的特点是：低功耗；可以直接与矩阵键盘相连；音频输出稳定；有静噪声抑制功能。
5 解码部分：MT8870解码芯片的作用是将接受到的DTMF信号转换成8421BCD码在11-14脚输出。
具有三台缓冲锁存功能。
输出的BCD码可用CD4511直接译码到数码管显示。
信号经电容c1耦合进入芯片内的前置运算放大器，经过TDP时间内的一系列运算确认为有效的DTMF信号后，引脚Est从平常的低电平跳变为高电平，此时由电容C2、电阻R3及芯片内部的相关电路组成的积分电路开始工作，C2开始放电，形成积分波形。
确认后送往译码器锁存，等待输出。
引脚功能：引脚连接方式：2,3脚接100K电阻，2脚接100K电阻接输入端，输入端用104电容隔直流电流。
1脚4脚接在一起。
16,17脚接470K电阻，17脚接0.1uF电容接电源。
10脚接电源。
它的特点是：低功耗；低失真；准确率高；能直接压缩成BCD码。
6显示部分：因为MT8870芯片可以直接生成BCD码，为了显示方便，直接连接至CD4511芯片变成十进制数显示，但受制于7段共阴极数码管，不能显示出A、B、C、D、#、*字符。
a~f引脚接数码管，Q1~Q4接解码芯片的输出端，其他功能控制引脚正常连接。
7 电路图：实验二51单片机最小系统设计系统设计本次实验我们采用了51单片机作为控制芯片，51单片机使用方便，价格低廉，且性能达到了本次实验的要求。
89C51是51单片机的典型产品，工作可靠，性价比高，所以我们选择了STC89C51RC 作为控制器，搭配MAX232作为RC232/COMS电平转换器，可以直接通过计算机9针串口线下载程序。
外围电路设计主要有4*4矩阵键盘，5个LED灯，共阴数码管。
11M晶振完全满足此次程序设计需求。
89C51概述89C51是一种带4K字节闪烁可编程可擦除只读存储器的低电压、高性能CMOS8位微处理器，俗称单片机。
单片机的可擦除只读存储器可以反复擦除100次。
该器件采用ATMEL高密度非易失存储器制造技术制造，与工业标准的MCS-51指令集和输出管脚相兼容。
由于将多功能8位CPU和闪烁存储器组合在单个芯片中，ATMEL的89C51是一种高效微控制器，89C2051是它的一种精简版本。
89C 单片机为很多嵌入式控制系统提供了一种灵活性高且价廉的方案。
主要特性：4K字节可编程闪烁存储器全静态工作：0Hz-24MHz三级程序存储器锁定128*8位内部RAM32可编程I/O线两个16位定时器/计数器5个中断源片内振荡器和时钟电路MAX232概述MAX232芯片是美信公司专门为电脑的RS-232标准串口设计的单电源电平转换芯片,使用+5v单电源供电原理图MAX232作为COMS/RS232电平转换器51单片机采用11.0592MHz晶振实际测试经过实际测试，51单片机灌入程序与工作均正常。
实验三方波发生器设计程序要求利用单片机同时产生占空比为1：1的25Hz方波，占空比为1：1的450Hz方波，占空比位1：1，周期0.7s的方波，占空比为1：4，周期为5s的方波，其中低电平为4s，高电平为1s。
程序框图本程序运用软件循环与定时器相结合的方法同时产生四种方波，其中以450Hz掩饰为基础，其循环18次后触发25Hz方波电平转换，25Hz方波循环9次后触发周期为0.7s方波电平转换，定时器则用于触发周期为5s方波的电平转换。
程序框图如下：、ORG 0000HLJMP MAINORG 0010H MAIN: MOV A,00HMOV P0,AMOV R0,#18MOV R1,#10MOV R5,#12HMOV R2,#60MOV TMOD,#10HMOV TH1,#3CHMOV TL1,#0B0HSETB TR1L1: LCALL DELAY450CPL P0.0DJNZ R0,L1MOV R0,#18CPL P0.1JBC TF1,LP2L3: DJNZ R1,L1MOV R1,#10CPL P0.2SJMP L1L2: LCALL DELAY450CPL P0.0DJNZ R0,L2MOV R0,#18CPL P0.1JBC TF1,LP1L4: DJNZ R1,L2MOV R1,#10CPL P0.2SJMP L2DELAY450:MOV R3,#5 DELAY0: MOV R4,#100DJNZ R4,$DJNZ R3,DELAY0RETLP1: CLR TR1MOV TH1,#3CHMOV TL1,#0B0HSETB TR1DJNZ R5,L4MOV R5,#12HCLR P0.3LJMP L3LP2: CLR TR1MOV TH1,#3CHMOV TL1,#0B0HSETB TR1DJNZ R2,L3MOV R2,#60SETB P0.3LJMP L4RETEND实际测试经过测试，450Hz方波输出为450.12Hz，25Hz方波输出为25.13Hz，0.7s方波，5s方波由于示波器无法测量，所以简单目测较为符合要求。
实验四流水灯任务描述：设计流水灯控制电路，使连接在该电路上的8个发光二极管按顺序以次闪烁。
实现此功能有两种方案，一种是使用传统的模拟电路，另一种是用单片机控制的电路。
我们选择单片机控制系统。
其中系统工作原理为：在上个程序中我们是逐个控制P1端口的每个位来实现的，因此程序显得有点复杂，下面我们利用循环移位指令，采用循环程序结构进行编程。
我们在程序一开始就给P1口送一个数，这个数本身就让P1.0先低，其他位为高，然后延时一段时间，再让这个数据向高位移动，然后再输出至P1口，这样就实现“流水”效果啦。
由于8051系列单片机的指令中只有对累加器ACC中数据左移或右移的指令，因此实际编程中我们应把需移动的数据先放到ACC中，让其移动，然后将ACC移动后的数据再转送到P1口，这样就可以实现“流水”效程序：ORG 0000HJMP MAINORG 0100HMAIN: MOV A,#01111111BLOOP1: MOV P1,ACALL DELAYRR AJMP LOOP1DELAY: MOV R2,#10MOV R0,#200DL3: NOPDL1: MOV R1,#250DL2: DJNZ R1,DL2DJNZ R0,DL1DJNZ R2,DL3RETEND。
