制药行业配料称重系统方案 V1.0

配料称重自动控制系统怎么调1. 简介配料称重自动控制系统是一种通过电子秤和控制器实现对配料称重的自动化控制系统。

它可以广泛应用于食品、化工、医药等行业，提高生产效率和产品质量。

在使用配料称重自动控制系统之前，需要对系统进行调试和调整，以确保系统能够正常工作并提供准确的称重结果。

本文将介绍如何对配料称重自动控制系统进行调整。

2. 系统调整前的准备工作在进行系统调整之前，需要进行以下准备工作：•确保所有设备和传感器的连接正确并稳定，包括电子秤和控制器之间的连接。

•检查系统的电源供应是否正常，确保电源电压和频率符合要求。

•确保控制器的参数已经正确设置，包括称重范围、精度要求等。

3. 系统调整步骤步骤一：调整零点和秤量补偿1.连接电子秤和控制器，并打开系统电源。

2.设置称重范围，确保称重范围适合当前的称重任务。

3.将电子秤置为空载状态，即没有物料放置在上面。

4.进入控制器的零点和秤量补偿调整模式。

5.按照控制器的操作指南，根据实际情况进行调整。

6.调整零点时，确保电子秤显示为零。

7.调整秤量补偿时，将已知质量的物料放置在电子秤上，并确保电子秤的显示与实际质量相符。

步骤二：校准称重精度1.取一定数量的已知质量物料，如标准砝码。

2.将已知质量物料放置在电子秤上，并记录下称重结果。

3.比较电子秤的称重结果与已知质量物料的真实质量，计算出误差。

4.根据误差结果，进入控制器的校准模式，根据实际情况进行调整。

5.调整校准参数时，根据误差结果逐步调整，直到达到所要求的精度。

步骤三：调整称重速度1.根据生产工艺要求，确认所需的称重速度。

2.进入控制器的速度调整模式。

3.根据实际情况调整控制器的参数，包括传输速度和称重响应速度。

4.通过实际测试和调整，确保控制器能够在要求的时间范围内完成称重任务。

步骤四：系统稳定性测试1.将一定数量的实际物料进行称重测试。

2.运行测试过程中，观察系统的稳定性和准确性。

3.根据实际情况，进行必要的调整和优化。

制药行业配料称重系统方案——智能制造/营销部海得控制可以为客户提供制药工艺各个工序的配料称重解决方案，包括：配料、配液、物料管理、物料分装，成品检重等环节。

构建高安全、质量和生产效率的制药行业解决方案。

一、配料系统介绍原辅料配料系统根据制药生产工艺规程，将原辅料按一定比例混合在一起；是针对一种或者多种物料按预先设定好的值和误差进行加料和放料的过程。

配料工艺要求无粉尘，可复核可追溯，并最大限度地降低粉体物料转运过程中污染、交叉污染以及混淆、差错等风险。

1、配料工艺路径：2、配料称重系统：3、自动配料称重系统1）按制药生产配方自动进行配料2）全过程密闭执行3）电子记录配料过程数据4）自动生成配料报告，实现物料正反向追踪4、手动配料称重系统1）称重及配料程序按照GMP要求进行2）条码标签扫描防止用错材料3）生成符合要求的称重报告二、系统结构与信息流程1、制药称重自动化系统海得e-Control PLC控制器通过串口总线协议与电子称重仪器、条码扫描仪、变频器等设备连接，PLC出厂预设程序或netSCADA组态软件自带的电子秤驱动包括：1）Mettler SICS（梅特勒）；Mettler Toledo（梅特勒托利多） Terminals ID1,ID2,ID3, ID5, ID7, GD12 using the MMR protocol；2）Sartorius （赛多利斯）XBPI and MP8 using the xBPI protocol。

2、举例：中药称重系统电子记录当配料通过条形码识别器被添加进去时，中药称重系统会自动查找产品资源和可用原材料之间的关系。

它也会为每一个批处理过程产生唯一的识别数量，并投放相应数量的带条形码的配料。

当配料添加进来时，它们会被通过条形码扫描器扫描和确认。

中药称重系统采用电子记录的最大优点就是它不允许无序操作，减少了人为错误发生的机率。

三、netSCADA 配料称重系统主要功能1、统计与质量控制提供配置灵活的统计报表功能，包括基本报表和MES报名，采用独特的技术方案有效的解决了复杂的SQL查询，多维数据建模等问题。

食品制药过程中原材料子配方称重如何防呆防止出过错在食品和制药行业中，准确的原材料子配方称重是确保产品质量和全都性的关键步骤。

为了防呆防止出过错，现代生产流程中采用了高级的配方管理系统，这些系统具备多种功能来确保称重过程的准确性和效率。

配方存储与编辑：系统可以自定义编辑并保管高达1000组配方，这对于大型生产线来说是特别有用的。

可以通过PC端以EXCEL格式编辑原材料子名称和条码，然后导入系统中，这样便于批量处理和更新配方信息。

公司名称绑定：用户可以自定义设置公司名称与配方操作作业相绑定，这样可以确保每个配方都与特定的生产批次相关联，便于追溯和管理。

权限管理：配方称具有管理员权限和操作员权限，这样可以确保只有授权人员才略访问和修改敏感信息，从而减少错误和滥用的风险。

扫码复核：原材料子可以通过扫码进行复核，这有助于调用正确的原材料子信息，并确保使用了正确的物料。

自动去皮功能：在配方操作合格后，系统具有自动去皮功能，这意味着系统会自动校准容器的重量，确保下一次称重的准确性。

操作提示界面：完成配方操作后，系统会供应一个提示界面供人员确认，这有助于躲避操作失误，并确保每一步都被正确执行。

数据记录与导出：公司名称、配方和原材料子称重数据可以被自动记录，界面供应查询功能，方便用户检索历史数据。

数据可以依据用户需求自定义选项导出，这样便于数据分析和报告制作。

通过这些功能，食品和制药企业能够确保原材料子配方的准确性，减少人为错误，提高生产效率，同时保证产品的质量安全。

这些系统的应用不但提高了生产的自动化水平，还有助于满足严格的行业规范和标准。

智能电子秤系统功能特点：1. 人性化高清触摸彩屏，操作简单方便；2. 各种重应用软件，满足各行各业的计量需求；3. 图形化直视操作画面，躲避操作错误；4. 自动生成称重记录，和各种管理报表；5. 显示:7寸触摸屏（判别率800*480）；6. 按键:5键（机械按键），人性化的触控界面；7. 外壳: ABS塑料；8. 电源:AC适配器（12V/2.5A）；9. 语言:多语言可选；10. 内存储存量：1G；11. 标配:USB接口,RS232接口,RS485接口,RJ45网络接口；12. USB:键盘、鼠标、U盘、条码、等外部设备，可用于更新程序；13. 串口:可连接电脑、打印机、读卡器、大屏幕、三色灯等外部设备；14. 数据统计分析: 产品报表/日报表/月报表/产品/产品编号/称重数据/检重值/判定结果/操作员/PLU管理等；可选配：产品合格率、产品平均值、任意值储存、定时记录等功能，自动配方称重系统，可按用户需求定制。

梅特勒-托利多制药行业称重技术方案梅特勒－托利多（常州）称重设备系统有限公司2009 V2.0目录1.客户需求分析 (3)2.衡器通用知识介绍 (4)3.制药行业解决方案介绍 (10)4.公司简介 (12)21. 客户需求分析客户已经详细列举秤的准确度、最小读数、量程以及材质，但是还有一些非常关键的参数没有提供，例如称量器的最小称量值，也就是客户将在所选称量器上称重的最小值，称量的允许误差要求也没有提及（如百分之几的误差要求，1%，0.5%，还是0.1%？），还有称量器的重复性、安全过载等指标，这些都是影响称量器准确度和使用寿命的重要因素。

而且客户没有提及设备需要符合GMP的要求，由于梅特勒-托利多对制药工艺的不同环节给提供不同的解决方案，以帮助客户降低投资成本、提高生产效率，所以此方案将会分为如下几个内容：z衡器通用知识的介绍z制药行业解决方案介绍z方案介绍在方案的最后，附有梅特勒-托利多根据客户要求生成的GWP(Good Weighing Practice)的报告，客户可以根据报告进行电子秤的选择、称量风险的评估以及测试用砝码的选择。

2. 衡器通用知识介绍执行标准：OIML R76 国际计量组织电子衡器检定规程建议JJG555-1996 非自动衡器通用检定规程JJG539-1997 数字指示秤检定规程JJF1059 测量不确定度的评定和表示2.1. 称重原理介绍现今使用比较广泛的两种称重方式为：电阻应变计原理和电磁力补偿原理，其中普通精度秤和中精度秤都是采用电阻应变计原理的传感器，高精度秤和天平大多是采用电磁力补偿原理的传感器。

电阻应变计原理(模拟式)：通过在弹性体上贴电阻应变计，当秤体受到外力作用时，弹性体发生形变，根据惠斯通桥原理，应变计输出信号给仪表处理。

随着外力的增加，弹性体的形变越大，测量误差也会随之增加。

所以不适合大皮重小称量的应用。

而且每次加载的相同外力情况下，输出的信号会发生变化，导致重复性、线性、角差等较差。

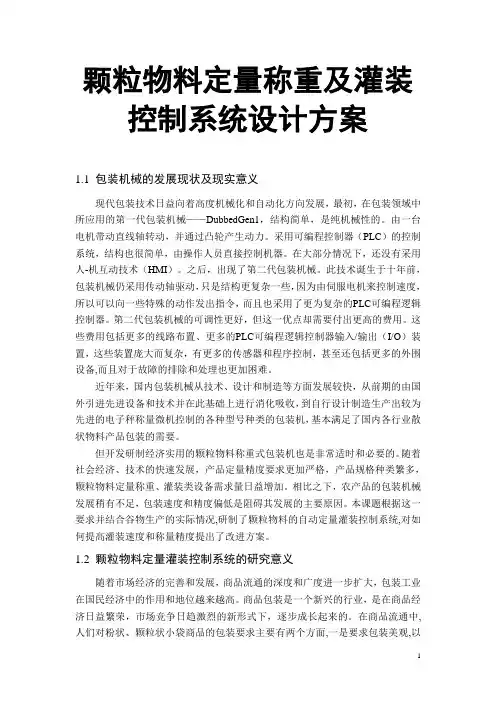

颗粒物料定量称重及灌装控制系统设计方案1.1 包装机械的发展现状及现实意义现代包装技术日益向着高度机械化和自动化方向发展，最初，在包装领域中所应用的第一代包装机械——DubbedGen1，结构简单，是纯机械性的。

由一台电机带动直线轴转动，并通过凸轮产生动力。

采用可编程控制器（PLC）的控制系统，结构也很简单，由操作人员直接控制机器。

在大部分情况下，还没有采用人-机互动技术（HMI）。

之后，出现了第二代包装机械。

此技术诞生于十年前，包装机械仍采用传动轴驱动，只是结构更复杂一些，因为由伺服电机来控制速度，所以可以向一些特殊的动作发出指令，而且也采用了更为复杂的PLC可编程逻辑控制器。

第二代包装机械的可调性更好，但这一优点却需要付出更高的费用。

这些费用包括更多的线路布置、更多的PLC可编程逻辑控制器输入/输出（I/O）装置，这些装置庞大而复杂，有更多的传感器和程序控制，甚至还包括更多的外围设备,而且对于故障的排除和处理也更加困难。

近年来，国内包装机械从技术、设计和制造等方面发展较快，从前期的由国外引进先进设备和技术并在此基础上进行消化吸收，到自行设计制造生产出较为先进的电子秤称量微机控制的各种型号种类的包装机，基本满足了国内各行业散状物料产品包装的需要。

但开发研制经济实用的颗粒物料称重式包装机也是非常适时和必要的。

随着社会经济、技术的快速发展，产品定量精度要求更加严格，产品规格种类繁多，颗粒物料定量称重、灌装类设备需求量日益增加。

相比之下，农产品的包装机械发展稍有不足，包装速度和精度偏低是阻碍其发展的主要原因。

本课题根据这一要求并结合谷物生产的实际情况,研制了颗粒物料的自动定量灌装控制系统,对如何提高灌装速度和称量精度提出了改进方案。

1.2 颗粒物料定量灌装控制系统的研究意义随着市场经济的完善和发展，商品流通的深度和广度进一步扩大，包装工业在国民经济中的作用和地位越来越高。

商品包装是一个新兴的行业，是在商品经济日益繁荣，市场竞争日趋激烈的新形式下，逐步成长起来的。

. ... .配料系统技术方案一、总则：我公司依据贵方所供给电子皮带秤技术要求，并结合我公司在计量称重行业多年来的阅历供给此方案。

二、JGC-40 型配料秤1、主要技术指标及系统功能：1.1、主要技术指标：➢计量精度：± 0.5%➢掌握精度：优于±1.0%➢供料力量： 150t/h➢数量：3 台➢皮带宽度：1000mm➢带速：1.25m/s1.2系统主要功能：·实现 3 种物料依据所设定的比例，在工艺设定的时间实现连续、稳定的给料。

·依据工艺要求按比例调整每一台给料机流量,到达配比要求。

·实时显示和监控皮带配料秤的称重数据和相关参数。

·可通过上位机对各台皮带秤进展参数输入、数据查询等功能。

·一旦 DCS 系统不能正常工作时，单台皮带秤的称重显示掌握器仍能独立完成配料工作，大大提高了整个系统的运行牢靠性。

·设置与DCS 系统连接接口，以便于DCS 相连接。

·配料数据可备份、可修改。

2、系统原理、特点及构成：2.1、系统原理框架图：. ... .2.2、系统构成：(1)系统由 3 台JGC-40 型给料机、仪表柜、掌握柜、微机系统组成。

(2)JGC-40 型皮带给料机由机架、主从滚筒、承载缓冲托辊、压带辊、驱动系统、环型皮带、皮带紧装置、防皮带跑偏装置、称重框架〔含计量托辊、传感器〕，电气掌握系统等构成。

可由DCS 系统远程掌握皮带机的启停，远程调整给料量的大小，通过 RS485 接口可远传流量、累计量，相较模拟量传输具有更好的抗干扰力量及精度。

型号：JGC-40-1000带宽：1000mm带速：1.25m/s运输力量：150t/h计量精度：±0.5%掌握精度：±1.0%掌握方式：变频调速称重系统：ICS-30A〔双传感器、悬浮式〕测速系统：密封式非接触式编码器防护等级：IP67驱动系统：减速机SAT67-Y3.0-4P 功率：3.0KWA、带式输送机〔TD75〕1〕机架为一刚性较强的框架，用槽钢焊接成一个整体，支腿与机架的纵梁之间用螺栓连接，支腿的下部与根底预埋板焊接，安装简洁且稳定性好。

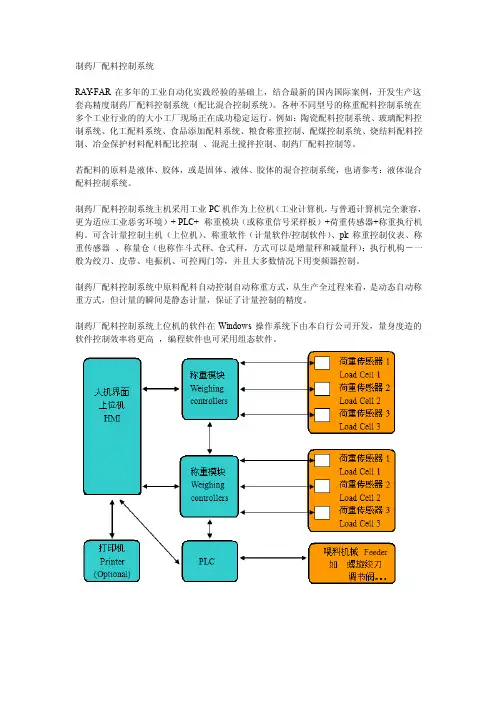

制药厂配料控制系统RAY-FAR在多年的工业自动化实践经验的基础上，结合最新的国内国际案例，开发生产这套高精度制药厂配料控制系统（配比混合控制系统）。

各种不同型号的称重配料控制系统在多个工业行业的的大小工厂现场正在成功稳定运行。

例如：陶瓷配料控制系统、玻璃配料控制系统、化工配料系统、食品添加配料系统、粮食称重控制、配煤控制系统、烧结料配料控制、冶金保护材料配料配比控制、混泥土搅拌控制、制药厂配料控制等。

若配料的原料是液体、胶体，或是固体、液体、胶体的混合控制系统，也请参考：液体混合配料控制系统。

制药厂配料控制系统主机采用工业PC机作为上位机（工业计算机，与普通计算机完全兼容，更为适应工业恶劣环境）+ PLC+ 称重模块（或称重信号采样板）+荷重传感器+称重执行机构。

可含计量控制主机（上位机）、称重软件（计量软件/控制软件）、pl c称重控制仪表、称重传感器、称量仓（也称作斗式秤、仓式秤，方式可以是增量秤和减量秤）；执行机构－一般为绞刀、皮带、电振机、可控阀门等，并且大多数情况下用变频器控制。

制药厂配料控制系统中原料配料自动控制自动称重方式，从生产全过程来看，是动态自动称重方式，但计量的瞬间是静态计量，保证了计量控制的精度。

制药厂配料控制系统上位机的软件在Windows操作系统下由本自行公司开发，量身度造的软件控制效率将更高，编程软件也可采用组态软件。

制药厂配料控制系统功能和特点：l 适用于286、386到Pentium Ⅲ、P4甚至是以后的任何PC-Base的工控机或商业计算机、手提电脑；l 上位机+ PLC的结构提高了系统的可靠性。

上位机除了下达初始工艺参数和控制指令外，不参与PLC的实时控制过程，即使上位机处于脱机状态，PLC也能顺利地完成当前的生产任务；l 高级语言与汇编混合编程，既保证了系统的可靠性，又便于软件升级；l 中文（简体或繁体）或英文（按要求）友好人机界面，操作非常简便，仅需1个小时即可学会操作；l 动态的工艺流程显示画面，操作人员可通过彩色显示器直观地监视整个配料控制过程，包括料仓输送设备的工作状态、秤量数据、混合机和各种工艺闸阀门的工作状态等；l 参数修改、功能设置更加灵活，系统智能化程度高；l 产量数据可存入硬盘；l 留有连网端口；l 系统可实时检测监测、显示、存储、打印各瞬时信号、变量、参数等；l 具有零点/皮重快速去除功能；l 可设系统防误操作等功能；l 具有自诊断功能；l 计量控制精度0.2%（视现场的情况而定）。

称重自动配料系统规划方案随着科学技术的不断发展以及工业制造业的大力发展，无论是在生产、加工或是销售等方面，都对于装配线、生产线以及配料系统提出了更高的要求。

针对传统人工配料方式，由于其低效、易出错、不稳定性等问题，逐渐被人们所淘汰。

为了更好地适应市场的需求以及提高自身竞争力，我们计划开发一款称重自动配料系统。

本文将从计划、需求、功能模块和系统架构等方面进行详细讲述。

1. 计划为了更好地实施称重自动配料系统，并使其能够顺利地运营，我们将会遵循以下计划：1.1 确定团队成员及各自职责。

团队成员包括负责人、设计师、系统工程师、软件工程师、测试工程师、运维工程师等。

1.2 制定时间表，明确开发周期以及各个阶段时间节点。

1.3 确立开发预算，包括硬件、软件成本以及劳动力成本等。

1.4 确定开发环境及所需设备。

2. 需求2.1 硬件需求对于硬件方面，称重自动配料系统需要使用称重传感器、PLC、伺服电机、气动执行器等设备，同时还需要配备计算机控制系统。

2.2 软件需求系统需要使用的软件包括系统控制软件、数据库软件、人机交互软件等。

2.3 功能需求系统需要实现以下功能：2.3.1 自动化调配原材料，实现配方自动配比、称重。

2.3.2 可以进行在线监测，保证生产质量。

2.3.3 可以实现数据共享并提供分析，可以实现数据历史查询并输出报表。

3. 功能模块为了实现上述需求，系统需要包含以下功能模块：3.1 数据采集模块：该模块用于采集机器传感器的称重数据，同时也可以实现其他数据的采集。

3.2 数据处理模块：该模块用于处理采集到的数据，保证数据质量及准确性，支持数据分析等功能。

3.3 控制逻辑模块：该模块用于控制系统与用户之间的交互，通过人机交互界面实现用户对系统的控制与辅助。

3.4 数据存储模块：该模块用于存储系统采集到的数据，并按照时间顺序存储。

4. 系统架构4.1 硬件架构硬件架构主要由计算机、PLC、称重传感器、气动执行器、伺服电机等设备组成，计算机作为控制系统的核心控制装置，通过PLC来与气动执行器、伺服电机进行通信；称重传感器则是系统中不可或缺的重要部件。

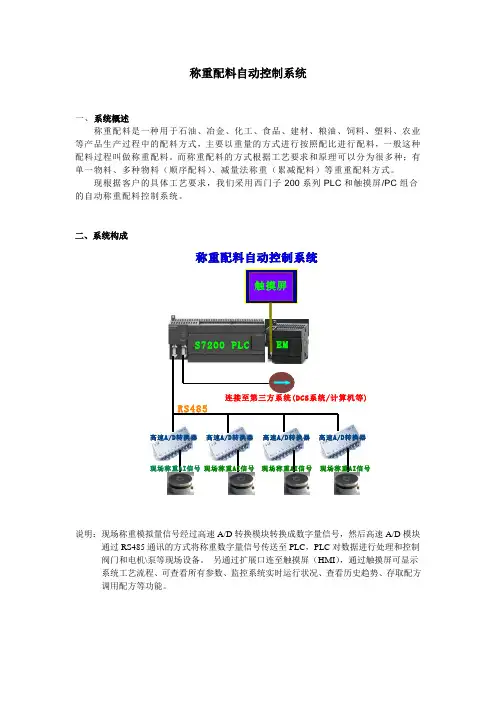

称重配料自动控制系统一、系统概述称重配料是一种用于石油、冶金、化工、食品、建材、粮油、饲料、塑料、农业等产品生产过程中的配料方式，主要以重量的方式进行按照配比进行配料，一般这种配料过程叫做称重配料。

而称重配料的方式根据工艺要求和原理可以分为很多种；有单一物料、多种物料（顺序配料）、减量法称重（累减配料）等重重配料方式。

现根据客户的具体工艺要求，我们采用西门子200系列PLC和触摸屏/PC组合的自动称重配料控制系统。

二、系统构成EMS7200 PLC连接至第三方系统(DCSRS485高速A/D转换器高速A/D转换器高速A/D转换器高速A/D转换器现场称重AI信号现场称重AI信号现场称重AI信号现场称重AI信号说明：现场称重模拟量信号经过高速A/D转换模块转换成数字量信号，然后高速A/D模块通过RS485通讯的方式将称重数字量信号传送至PLC，PLC对数据进行处理和控制阀门和电机\泵等现场设备。

另通过扩展口连至触摸屏（HMI），通过触摸屏可显示系统工艺流程、可查看所有参数、监控系统实时运行状况、查看历史趋势、存取配方调用配方等功能。

三、系统功能1、操控功能操控功能可以选择系统操作模式（装卸联动、定量装料、定量卸料、手动操作、配方存取、配方选择等）。

2、监控功能监控功能能够实时反应系统运行状态的指示（正在装料、正在卸料、装料停止、卸料停止、配料完成、延时卸料等）；设备状态的指示（欠载、超载、动态不稳定、通讯故障、设备启动故障等）；系统数据的实时监控（所有重量参数、配方参数、运行状态、内部参数、现场设备运行状态等）。

3、现场和远程校准功能可通过现场触摸屏对系统进行校准，也可以通过连接至第三方系统或则计算机可以对系统校准操作。

工艺流程配方管理参数设置历史趋势报警管理用户登录用户注销模式选择称校准画面称校准画面空称标定毛重：砝码重xxxx.xKg加载标定确定当前是空称？确定取消毛重xxxx.xKg 毛重xxxx.xKg 按 确定 则标零按 取消 则返回确定称已加载xxxxKg 确定取消毛重xxxx.xKg按 确定 则标定按 取消 则返回4、联锁功能（根据工艺要求现场设备的联锁动作和保护）。

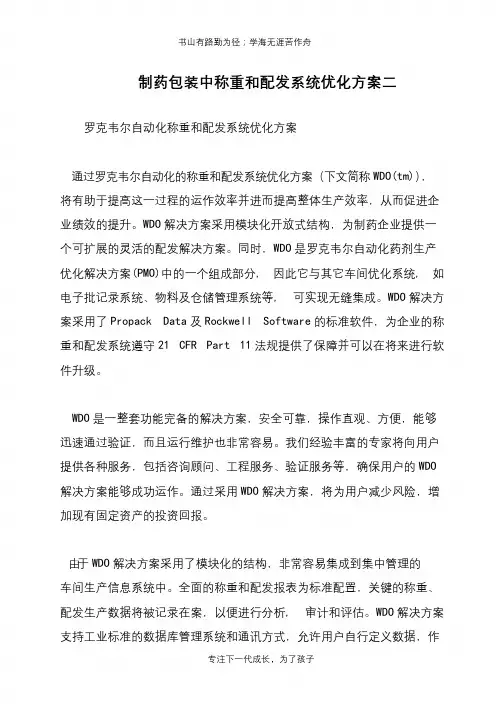

制药包装中称重和配发系统优化方案二罗克韦尔自动化称重和配发系统优化方案通过罗克韦尔自动化的称重和配发系统优化方案（下文简称WDO(tm)），将有助于提高这一过程的运作效率并进而提高整体生产效率，从而促进企业绩效的提升。

WDO解决方案采用模块化开放式结构，为制药企业提供一个可扩展的灵活的配发解决方案。

同时，WDO是罗克韦尔自动化药剂生产优化解决方案(PMO)中的一个组成部分, 因此它与其它车间优化系统, 如电子批记录系统、物料及仓储管理系统等, 可实现无缝集成。

WDO解决方案采用了Propack Data及Rockwell Software的标准软件，为企业的称重和配发系统遵守21 CFR Part 11法规提供了保障并可以在将来进行软件升级。

WDO是一整套功能完备的解决方案，安全可靠，操作直观、方便，能够迅速通过验证，而且运行维护也非常容易。

我们经验丰富的专家将向用户提供各种服务，包括咨询顾问、工程服务、验证服务等，确保用户的WDO 解决方案能够成功运作。

通过采用WDO解决方案，将为用户减少风险，增加现有固定资产的投资回报。

由于WDO解决方案采用了模块化的结构，非常容易集成到集中管理的车间生产信息系统中。

全面的称重和配发报表为标准配置，关键的称重、配发生产数据将被记录在案，以便进行分析, 审计和评估。

WDO解决方案支持工业标准的数据库管理系统和通讯方式，允许用户自行定义数据，作为批记录的一部分，生成各种报表。

通过简便的信息集成，增强了车间的透明度，更加方便企业的其它部门了解该车间的生产状况。

WDO解决方案为车间现场操作和控制系统与企业资源规划系统（ERP）之间的有效集成提供了基础。

罗克韦尔自动化将配发操作与ERP系统集成在一起，同时它们又是一个开放的系统，并提供丰富的标准接口供更广泛的商务系统与之进行集成。

这将确保用户的ERP 系统能够安全、准确、稳定地与其它系统协同运作，如生产计划系统和原辅料消耗报表系统等。

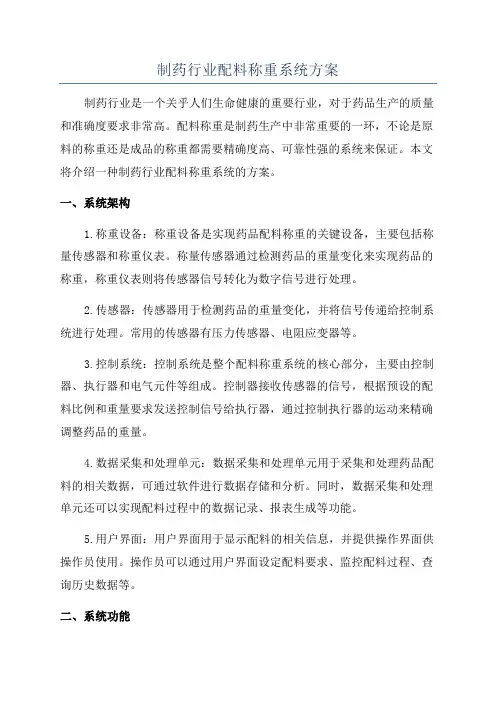

制药行业配料称重系统方案制药行业是一个关乎人们生命健康的重要行业，对于药品生产的质量和准确度要求非常高。

配料称重是制药生产中非常重要的一环，不论是原料的称重还是成品的称重都需要精确度高、可靠性强的系统来保证。

本文将介绍一种制药行业配料称重系统的方案。

一、系统架构1.称重设备：称重设备是实现药品配料称重的关键设备，主要包括称量传感器和称重仪表。

称量传感器通过检测药品的重量变化来实现药品的称重，称重仪表则将传感器信号转化为数字信号进行处理。

2.传感器：传感器用于检测药品的重量变化，并将信号传递给控制系统进行处理。

常用的传感器有压力传感器、电阻应变器等。

3.控制系统：控制系统是整个配料称重系统的核心部分，主要由控制器、执行器和电气元件等组成。

控制器接收传感器的信号，根据预设的配料比例和重量要求发送控制信号给执行器，通过控制执行器的运动来精确调整药品的重量。

4.数据采集和处理单元：数据采集和处理单元用于采集和处理药品配料的相关数据，可通过软件进行数据存储和分析。

同时，数据采集和处理单元还可以实现配料过程中的数据记录、报表生成等功能。

5.用户界面：用户界面用于显示配料的相关信息，并提供操作界面供操作员使用。

操作员可以通过用户界面设定配料要求、监控配料过程、查询历史数据等。

二、系统功能1.称重准确：系统需要具备高精度的称重功能，能够精确地称量出预设比例的药品，保证药品的配料准确性。

2.可靠稳定：系统需要具备良好的稳定性和可靠性，能够在长时间运行的情况下保持高精度的称重性能，减小出错和漏称的可能性。

3.自动化控制：系统需要具备自动化控制功能，能够根据预设的配料要求自动调整各种药品的用量和重量，实现智能化的配料操作。

4.数据记录和分析：系统需要能够记录和存储配料过程中的相关数据，并提供数据分析功能，帮助制药企业分析和改进配料过程，提高生产效率和质量。

5.远程监控：系统需要支持远程监控功能，使制药企业的管理人员能够通过互联网远程监控和管理配料过程，及时了解生产情况。

配料称重自动控制系统PLC程序一、概述配料称重是制造业中一个重要的环节，在标准化生产中，确保原料的准确配比是非常关键的。

传统的手动称重工作效率低下且容易出错，而采用自动控制系统PLC（Programmable Logic Controller）可以提高效率且减少错误。

本文将详细介绍配料称重自动控制系统的PLC程序设计。

二、PLC程序设计流程1. 系统需求分析在进行PLC程序设计之前，首先需要进行系统需求分析。

这包括确定所需的传感器、执行器、控制器等硬件设备，并明确功能要求和工作流程。

2. 硬件配置根据系统需求分析的结果，确定所需的硬件设备。

这包括称重传感器、输送带、电磁阀等。

确保硬件设备的性能和功能能够满足系统要求。

3. PLC程序设计PLC程序将配料称重系统的工作流程编码为一系列的指令，用于控制硬件设备的运行。

以下是PLC程序设计的主要步骤：3.1 输入输出定义根据系统需求和硬件配置，定义输入和输出。

输入通常包括传感器的信号，如称重传感器的信号和输送带的状态。

输出通常包括执行器的信号，如电磁阀的控制信号。

3.2 程序逻辑设计根据需求和工作流程，设计程序的逻辑。

这通常包括使用逻辑门和定时器等功能块来控制输入和输出的逻辑关系。

例如，在配料称重系统中，需要按照一定的顺序控制输送带的运行和称重传感器的采样。

3.3 编写程序根据逻辑设计，编写PLC程序。

PLC程序一般采用类似于 ladder diagram 的语言编写，使用一系列的逻辑块和指令。

编写程序时，需注意程序的可读性和维护性。

3.4 调试和测试在编写完程序后，进行调试和测试。

通过连接硬件设备，检查程序的正确性和性能。

4. 配料称重自动控制系统的PLC程序本节将介绍具体的配料称重自动控制系统的PLC程序。

该系统的工作流程如下：1.检测传感器状态，如输送带是否为空、原料桶的状态等。

2.如果输送带为空，则启动输送带。

3.在原料桶中放入所需的原料，并关闭原料桶。
