GAGGAGAGGAFFFFAFAF第六章 键、花键、无键联接与销联接（一）教学要求：掌握各类键的适用场合和特点； 掌握平键、花键联接设计计算方法； 了解销等其它联接的类型与特点。
（二）教学的重点与难点平键、花键联接强度计算和适用场合。
（三）教学时数： 2学时§6-1 键联接一、类型：平键联接——半圆键联接——实际是小半圆切向键联接——重型机械中常用，由一对楔键组成。
顶面有1：100的斜度两种，有1：100斜度 普通钩头楔键联接——上、下面是工作面，分 普通平键圆头（A 型）方头（B 型） 单圆头（C 型）薄型平键——高度为普通平键的60~70%，也有A 、B 、C 型。
滑键 导向平键——注意起键螺孔键槽的加工方法：键联接结构图：1、普通平键A型B型C型GAGGAGAGGAFFFFAFAFGAGGAGAGGAFFFFAFAF■ 平键的两侧面是工作面，上面与轮毂槽之间留有间隙。
■ 结构简单，定心性好，便于装拆，故应用广泛。
■ A型和C型采用指状铣刀加工键槽，键在槽中轴向固定较好，但键槽两端会产生较大的应力集中；且圆头侧面并不与轮毂上的键槽接触，故圆头部分未充分利用。
■ B型采用盘状铣刀加工键槽，故轴的应力集中较小，尺寸大时，宜用紧定螺钉固定在轴上以防松动。
■ A型应用最广，C型一般用于轴端。
2、导向平键3、滑键►导向平键较长，常用螺钉固定在轴槽中。
►为便于装拆，设置了起键螺GAGGAGAGGAFFFFAFAF►如轴上零件需滑动的距离较大，此时用导向平键将使长度过大，制造困难，故可用滑键。
►滑键固定在轮毂上，轮毂带动滑键在轴上的键槽中滑动。
4、半圆键圆柱形轴端圆锥形轴端GAGGAGAGGAFFFFAFAFGAGGAGAGGAFFFFAFAF► 也以两侧面为工作面，故与平键一样有较好的对中性。
► 轴上键槽用半圆键槽铣刀铣出。
► 键在键槽中中能适当转动，以适应轮毂槽底面。
► 工艺性较好，装配方便，很适用于锥形轴与轮毂的联接。

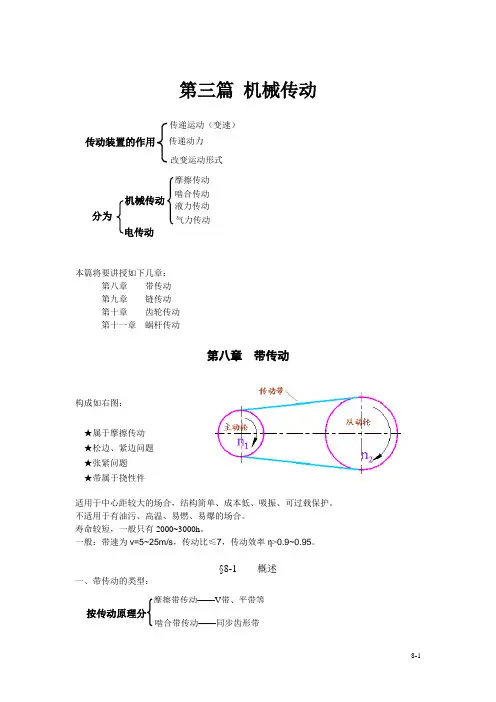

第三篇 机械传动本篇将要讲授如下几章：第八章 带传动第九章 链传动第十章 齿轮传动第十一章 蜗杆传动第八章 带传动构成如右图：★属于摩擦传动★松边、紧边问题★张紧问题★带属于挠性件适用于中心距较大的场合，结构简单、成本低、吸振、可过载保护。
不适用于有油污、高温、易燃、易爆的场合。
寿命较短，一般只有2000~3000h 。
一般：带速为v=5~25m/s ，传动比≤7，传动效率η>0.9~0.95。
§8-1 概述一、带传动的类型：传动装置的作用 传递运动（变速）传递动力 改变运动形式 机械传动 摩擦传动啮合传动液力传动气力传动电传动 分为 按传动原理分摩擦带传动——V 带、平带等啮合带传动——同步齿形带二、V 带的类型与结构：普通V 带的结构：◆ 有四层。
◆ 为无接头的环形带。
◆ 工作面是两侧面。
◆ 产生的摩擦力比平皮带大，故能传递更大的动力。
◆ 按截面尺寸由小到大分为Y 、Z 、A 、B 、C 、D 、E 七种（旧国标为O 、A 、B 、C 、D 、E 、F七种型号）（窄V 带的截形分为S P Z 、S P A 、S P B 、S P C 四种）普通V 带的主要尺寸 按用途分 传动带 输送带按带的截面形状分 平带 V 带 多楔带 圆形带 同步带 V 带分 普通V 带 大楔角V 带宽V 带窄V 带联组V 带 齿形V 带 …… ——应用最广——窄V 带用合成纤维绳作强力层，与同样高度的普通V带相比，宽度小1/3，但承载能力高1.5～2.5倍，目前应用渐广。
节面——既不伸长也不缩短的一层节宽b p——节面的宽度轮槽节宽L p——轮槽上与相应V带节宽b p相等处的槽宽截面高度h——标准规定：h/b p=0.7（窄V带为0.9）轮槽基准宽度b d——国标规定取b d=b p节圆直径d p——轮槽节宽处的直径基准直径d d——取d d=d p基准长度L d——在规定的张紧力下，带轮基准直径d d上的周线长度楔角φ——φ=40°注意：新国标对普通V带和窄V带及其带轮规定有两种尺寸制——基准宽度制和有效宽度制。
