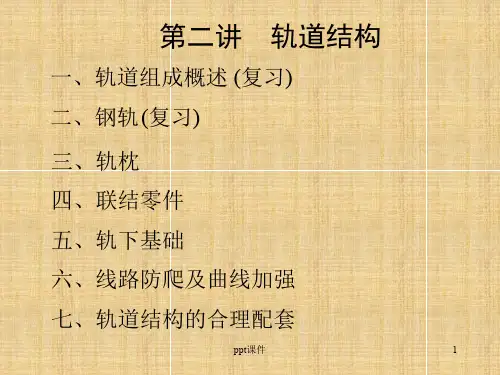

2轨枕、联接零件、轨下基础及轨道结构的配套 ppt课件

谢谢！
轨枕、联接零件、轨下基础及轨道结 构的配套
16、人民应该为法律而战斗，就像为 了城墙 而战斗 一样。 ——赫 拉克利 特 17、人类对于不公正的行为加以指责 ，并非 因为他 们愿意 做出这 种行为 ，而是 惟恐自 己会成 为这种 行为的 牺牲者 。—— 柏拉图 18、制定法律法令，就是为了不让强 者做什 么事都 横行霸 道。— —奥维 德 19、法律是社会的习惯和思想的结晶 。—— 托·伍·威尔逊 20、人们嘴上挂着的法律，其真实含侈 。——CocoCha nel 62、少而好学，如日出之阳；壮而好学 ，如日 中之光 ；志而 好学， 如炳烛 之光。 ——刘 向 63、三军可夺帅也，匹夫不可夺志也。 ——孔 丘 64、人生就是学校。在那里，与其说好 的教师 是幸福 ，不如 说好的 教师是 不幸。 ——海 贝尔 65、接受挑战，就可以享受胜利的喜悦 。——杰纳勒 尔·乔治·S·巴顿

上爬
3、混凝土枕扣件
➢弹条Ⅱ型扣件
弹条Ⅱ型扣件结构与弹条I型扣件相同，弹条材质60Si2CrA(A表示甲 类钢) ，σs和σb分别提高了42%和36%。
✓优点：扣压力大、强度安全储备大、残余变形小，适用于Ⅱ型或Ⅲ型混凝土枕 的60kg/m钢轨线路
✓缺点：防锈与防松工作量，不适用于高速
Ⅲ型枕
Ⅱ型枕
3、混凝土枕扣件
✓ 绝缘性能
弹条式扣件 ➢扣板式扣件
扣板式扣件由扣板、螺纹道钉、弹簧垫圈、铁座及绝缘缓冲垫板组成。 硫磺水泥砂浆锚固螺纹道钉，挡板传力，垫板缓冲绝缘。 ✓优点：零件简单，调整轨距比较方便
✓缺点：扣压力较低，在使用过程中容易松动，适用于50kg/m及以下钢轨
3、混凝土枕扣件
➢弹条I型扣件
弹条I型扣件由ω形弹条、螺纹道钉、轨距挡板、挡板座及弹性橡胶垫板等组 成。弹条直径为13mm的60Si2Mn或55Si2Mn热轧弹簧圆钢，变形后提供扣压力， 轨距挡板调距并传力，挡板座缓冲绝缘。 ✓优点：弹性好、扣压力损失较小，能较好地保持轨道几何形位，使用效果好 ✓缺点：弹程偏小导致扣压力偏小，强度储备不足 ，曲线地段易上滑
✓加工质量参数：道砟粒径、级配颗粒形状、表面状态、 清洁度
新建重载铁路采用一级道砟 既有线大修力求采用一级道砟 高速上采用特级道砟——增强稳定，减少磨损、粉化和飞砟
54
➢道砟级配
道砟中颗粒的分布，影响道床物理力学性能和养护维修工作量。道砟 级配分为宽级配和窄级配，一级道砟宽级配、特级道砟窄级配。 ✓宽级配：大、小颗粒的相互配合以及道砟颗粒之间的填满，使得道砟有
➢国内外主要干线普遍采用2.6m长轨枕 ✓减小枕中负弯矩 ✓提高纵横向稳定性和整体刚度，改善道床、路基工作状态， 利于铺设无缝线路，适当减少轨枕配置根数

轨枕、联接零件、轨下基础及轨道结 构的配套
1、纪律是管理关系的形式。——阿法 纳西耶 夫 2、改革如果不纪律，就难以成功。
3、道德行为训练，不是通过语言影响 ，而是 让儿童 练习良 好道德 行为， 克服懒 惰、轻 率、不 守纪律 、颓废 等不良 行为。 4、学校没有纪律便如磨房里没有水。 ——夸 美纽斯
❖ 知识就是财富 ❖ 丰富你的人生
71、既然我已经踏上这条道路，那么，任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远，吾将上下而求索。——屈原 75、内外相应，言行相称。——韩非
5、教导儿童服从真理、服从集体，养 成儿童 自觉的 纪律性 ，这是 儿童道 德教育 最重要 的部分 。—— 陈鹤琴
谢谢你的阅读

4.钢轨的功用 (1)防脱护轨 当列车以高速转弯时，外弯一面的轮缘受着极大的压力， 为防止轮缘负荷过重，在内弯的轨条处会装设一段钢轨，使另一边的 轮缘分担列车转向时所产生的离心力，而通常这附加的轨条会比正常 的轨条高些，以加强保护(见图３-6)。
图３-6 防脱护轨
1.钢轨.
(2)桥上护轨 在钢轨两侧分别装设两段钢轨，以防止列车在桥上或高 地出轨时继续向外冲(见图３-7)。
图３-12 短轨枕与长轨枕
2.轨枕.
钢轨枕 塑料轨枕
2.轨枕.
图３-13 宽轨枕
2.轨枕.
(3)轨枕按铺设位置分为三种 轨枕按铺设位置不同分为普通轨枕、道 岔区岔枕和桥枕三种。 1)普通轨枕。2)道岔区的岔枕。3)桥枕。
图３-14 岔枕
2.轨枕.
图３-15 桥枕
3. 扣件.
1.扣件的概念与构成
图３-7 桥上护轨
1.钢轨.
(3)道岔护轨 在道岔区防止车轮在岔心处进错路线而安装的护轨(见 图３-8)。
图３-8 道岔护轨
1.钢轨.
5.钢轨的损伤与维修养护 (1)钢轨折断 钢轨折断是指钢轨全截面至少断成两部分，或裂缝已经 贯通整个轨头截面或轨底截面，或钢轨顶面上有较大的掉块。 (2)钢轨裂纹 钢轨裂纹是指除钢轨折断之外，钢轨部分材料发生分离， 形成裂纹。 (3)钢轨磨耗 钢轨磨耗是指小半径曲线上钢轨的侧面磨耗和波浪磨耗。 (4)其他损伤 其他损伤如钢轨接触疲劳伤损、钢轨纵向疲劳裂纹而导 致剥离及轨头因内部存在微小裂纹或缺陷而导致的内部损伤、轨腰螺 栓孔裂纹等。
该法是持续焊接钢轨，使原本一节一节的钢轨经焊接后成为无缝钢轨 或长钢轨。
图３-5 伸缩接头
1.钢轨.
功能
直接承受列车载荷并将其传递到扣件、轨枕、 道床至结构底板（例如路基或桥梁）中
