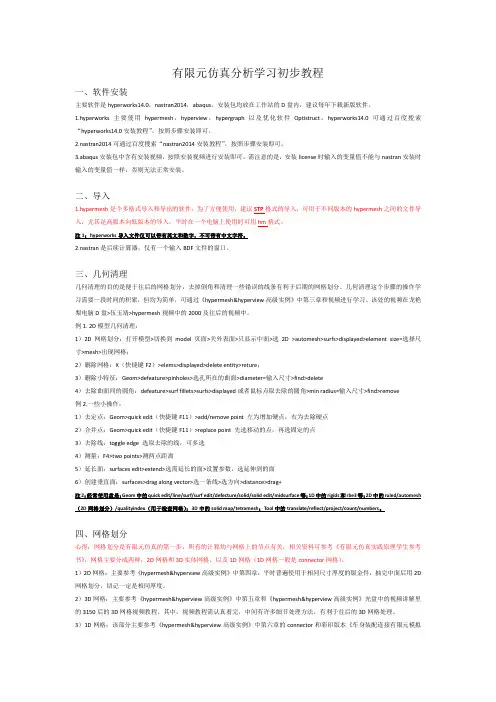

有限元仿真分析学习初步教程一、软件安装主要软件是hyperworks14.0，nastran2014，abaqus。

安装包均放在工作站的D盘内，建议每年下载新版软件。

1.hyperworks主要使用hypermesh，hyperview，hypergraph以及优化软件Optistruct。

hyperworks14.0可通过百度搜索“hyperworks14.0安装教程”，按照步骤安装即可。

2.nastran2014可通过百度搜索“nastran2014安装教程”，按照步骤安装即可。

3.abaqus安装包中含有安装视频，按照安装视频进行安装即可。

需注意的是，安装license时输入的变量值不能与nastran安装时输入的变量值一样，否则无法正常安装。

二、导入1.hypermesh是个多格式导入和导出的软件，为了方便使用，建议STP格式的导入，可用于不同版本的hypermesh之间的文件导入，尤其是高版本向低版本的导入。

平时在一个电脑上使用时可用hm格式。

注1：hyperworks导入文件仅可以带有英文和数字，不可带有中文字符。

2.nastran是后续计算器，仅有一个输入BDF文件的窗口。

三、几何清理几何清理的目的是便于往后的网格划分，去掉倒角和清理一些错误的线条有利于后期的网格划分。

几何清理这个步骤的操作学习需要一段时间的积累，但均为简单，可通过《hypermesh&hyperview高级实例》中第三章和视频进行学习。

该处的视频在龙艳梨电脑D盘>伍玉靖>hypermesh视频中的2000及往后的视频中。

例1. 2D模型几何清理：1）2D网格划分：打开模型>切换到model页面>关外表面>只显示中面>选2D >automesh>surfs>displayed>element size=选择尺寸>mesh>出现网格；2）删除网格：X（快捷键F2）>elems>displayed>delete entity>reture；3）删除小特征：Geom>defeature>pinholes>选孔所在的曲面>diameter=输入尺寸>find>delete4）去除曲面间的圆角：defeature>surf fillets>surfs>displayed或者鼠标点取去除的圆角>min radius=输入尺寸>find>remove例2.一些小操作：1）去定点：Geom>quick edit（快捷键F11）>add/remove point 左为增加硬点，右为去除硬点2）合并点：Geom>quick edit（快捷键F11）>replace point 先选移动的点，再选固定的点3）去除线：toggle edge 选取去除的线，可多选4）测量：F4>two points>测两点距离5）延长面：surfaces edit>extend>选需延长的面>设置参数，选延伸到的面6）创建垂直面：surfaces>drag along vector>选一条线>选方向>distance>drag+注2：经常使用盘是：Geom中的quick edit/line/surf/surf edit/defecture/solid/solid edit/midsurface等；1D中的rigids和rbe3等；2D中的ruled/automesh （2D网格划分）/qualityindex（用于检查网格）；3D中的solid map/tetramesh；Tool中的translate/reflect/project/count/numbers。

Abaqus仿真分析培训教程及abaqus中文培训Abaqus仿真分析培训教程及Abaqus中文培训引言：随着现代科技的飞速发展和应用，仿真分析技术在工程领域的作用日益凸显。

Abaqus作为全球领先的商业化有限元分析软件，被广泛应用于工程结构分析、材料力学分析、土力学分析等领域。

然而，由于Abaqus涉及的理论和操作较为复杂，对于初学者来说存在一定的学习难度。

因此，为了帮助初学者快速掌握Abaqus的使用技巧和应用方法，许多培训机构提供了Abaqus仿真分析培训教程及Abaqus中文培训服务。

一、Abaqus仿真分析培训教程1. 培训内容Abaqus仿真分析培训教程主要包括以下几个方面的内容：(1) Abaqus软件介绍与安装：介绍Abaqus的基本概念、软件功能和安装步骤，帮助学习者快速上手。

(2) 前后处理工具：介绍Abaqus的前后处理工具，包括模型建立、边界条件设定、材料属性定义等。

(3) 结构力学分析：讲解Abaqus在结构力学分析中的应用，涵盖弹性和非线性分析、稳定性分析、动力学分析等方面。

(4) 材料力学分析：介绍Abaqus在材料力学分析中的应用，包括材料本构模型、疲劳分析、断裂分析等。

(5) 土力学分析：讲解Abaqus在土力学分析中的应用，包括土体模型建立、地基基础分析、边坡稳定性分析等。

(6) 优化技术：介绍Abaqus中的优化技术，帮助学习者提高仿真分析效率和精度。

2. 培训形式Abaqus仿真分析培训教程的形式多种多样，包括面授培训、在线培训、视频教程等。

学习者可以根据自身的需要和时间安排选择适合的培训形式。

3. 培训机构在全球范围内，有多家知名的培训机构提供Abaqus仿真分析培训教程，比如Dassault Systèmes提供的官方培训课程、Abaqus教育合作伙伴提供的培训服务等。

这些培训机构拥有丰富的教学经验和专业的讲师团队，能够为学习者提供系统、全面的培训。

SolidWorksSimulation有限元分析培训教程SolidWorks Simulation是一种用于进行有限元分析的软件工具，它可以帮助工程师们在设计阶段，预测和模拟产品性能。

这样可以帮助他们提前发现和解决可能存在的问题，更加准确地评估产品的稳定性和可靠性。

在进行SolidWorks Simulation有限元分析之前，首先需要创建CAD模型。

然后，可以使用SolidWorks Simulation中的各种分析工具来模拟和测试产品的行为。

有限元分析是一种通过将复杂的结构分解成许多小的有限元来近似解决方程的方法。

这些有限元是通过将结构分割成离散的区域来建立的，每个区域都可以用简单的数学模型来表示。

然后，通过求解这些模型，可以预测产品在不同载荷下的响应和变形。

在进行分析之前，首先需要定义边界条件和载荷。

边界条件包括固定支撑点、连接约束等；载荷包括力、压力、温度等。

这些条件和载荷的定义将直接影响分析结果。

完成边界条件和载荷的定义后，可以对模型进行网格划分。

网格划分的目的是将有限元分析中所需的离散节点与连续物体的实际形状和尺寸相匹配。

划分网格后，可以通过求解有限元方程组来得到产品在给定条件下的响应和变形。

除了分析结果之外，SolidWorks Simulation还可以提供其他有用的信息，如应力分布、位移图、动画等。

这些信息可以帮助工程师们更好地理解产品的行为，并做出正确的决策。

1. SolidWorks Simulation的基本概念和界面介绍。

包括如何打开SolidWorks Simulation，如何导入CAD模型，如何创建分析模型等。

2.分析前的准备工作。

包括如何定义边界条件和载荷，如何选择适当的分析类型，如何进行网格划分等。

3.分析过程的设置和求解。

包括如何设置参数，如何进行求解，如何查看分析结果等。

4.分析结果的解读和分析。

包括如何分析应力分布、位移图、动画等结果，如何识别问题和改进设计。

SolidWorksSimulation有限元分析培训教程SolidWorks Simulation是一款强大的有限元分析软件，广泛应用于工程设计和分析领域。

本文将为您介绍SolidWorks Simulation有限元分析培训教程，帮助您更好地了解和掌握该软件。

首先，我们将介绍SolidWorks Simulation的基本概念和工作流程。

SolidWorks Simulation是一种基于有限元分析原理的虚拟仿真软件，可以帮助工程师预测产品在不同工况下的性能和行为。

它可以模拟各种物理现象，如结构应力、热传导、振动等，并提供详细的分析结果和可视化展示。

在使用SolidWorks Simulation进行有限元分析之前，我们需要进行准备工作。

首先，我们需要创建几何模型，可以使用SolidWorks软件进行建模。

然后，我们需要定义材料属性，包括材料的弹性模量、泊松比等参数。

接下来，我们需要设置边界条件和加载条件，以模拟实际工况。

在进行有限元分析之前，我们需要进行网格划分。

网格划分是将几何模型划分为小网格单元，用于数值计算。

SolidWorks Simulation提供了自动网格划分工具，可以根据用户定义的精度要求进行自动划分。

划分好网格后，我们可以进行材料和加载条件的分配。

完成准备工作后，我们可以进行有限元分析。

首先，我们可以进行静力分析，计算结构在静力工况下的应力和变形。

SolidWorks Simulation 提供了多种求解器，可以根据不同需求选择合适的求解器。

静力分析结果可以帮助我们评估结构的强度和刚度。

除了静力分析，SolidWorks Simulation还支持其他类型的分析。

例如，动力分析可以模拟结构在振动工况下的响应；热分析可以模拟结构在热传导工况下的温度分布。

这些分析可以帮助我们更全面地了解结构的行为和性能。

完成有限元分析后，我们可以查看分析结果并进行后处理。

SolidWorks Simulation提供了丰富的后处理工具，可以直观地展示分析结果。

Abaqus仿真分析培训教程及abaqus中文培训(全)Abaqus仿真分析培训教程及abaqus中文培训(全)Abaqus是一款专业的有限元分析软件，广泛应用于机械、航空、光电、医疗、电子、化工等领域。

其功能强大，具有良好的可扩展性和兼容性。

在工程领域中，Abaqus被广泛使用来分析和解决机械结构、材料性能、流体、热力学、电子器件等问题。

但是，对于初学者而言，Abaqus基础知识的学习和掌握存在一定的困难。

因此，这里介绍Abaqus仿真分析培训教程及Abaqus中文培训。

Abaqus仿真分析培训教程Abaqus的学习可以通过官方文档、书籍、视频教程、网上课程、培训班等途径。

本部分介绍一些Abaqus仿真分析培训教程，供初学者参考。

1.官方文档官方文档提供了Abaqus软件的理论基础、操作说明及示例。

其中，Abaqus Theory Manual讲解了Abaqus理论背景，通过对材料力学、杆件理论、壳体理论、有限元分析原理等的介绍，使学习者更好地了解Abaqus的基础知识。

Abaqus User Manual提供了软件使用的操作指南，其中包括Abaqus CAE、Abaqus Standard、Abaqus Explicit等的使用说明，可以较为完整地了解Abaqus软件的使用方法。

2.书籍Abaqus相关的最新书籍包括《Abaqus有限元分析教程》、《Abaqus有限元分析从入门到精通》、《Abaqus分析实战》等。

这些书籍从初学到高级使用者的不同层面进行了全面介绍。

图文并茂、通俗易懂，对于初学者而言是良好的入门指导。

3.视频教程和网上课程目前，国内外众多机构和个人都开设了Abaqus的网络课程和视频教程。

例如，Abaco公司提供的中英文视频教程和课程培训；北航CAE中心提供的Abaqus中文教程视频；廖雪峰老师的Abaqus有限元分析课程等。

其中，由于视频教程直观生动，步骤清晰，是入门学习Abaqus的良好资源之一。

目录第一章Patran基础知识 (2)第二章悬臂梁的有限元建模与变形分析 (17)第三章受热载荷作用的薄板的有限元建模与温度场求解 (31)第四章带孔平板的受力分析（平面） (36)第五章厚壁圆筒的受内压作用时的应力分析 (44)第六章受压力载荷作用时板的受力分析 (51)第七章板的模态分析 (57)第八章板的瞬态响应分析 (62)第九章板的频率响应分析 (67)第十章提取车架中性面的模态分析 (72)第一章Patran基础知识一．Patran的用户界面介绍Patran具有良好的用户界面，清晰、简单、易于使用且方便记忆，其用户界面如图1-1所示。

图1-1 patran界面按照各部分的功能，可将Patran界面划分为四个区域：菜单和工具栏区、操作面板区、图形编辑区、信息显示和命令行输入区。

下面，就分别对这几个区域进行介绍。

1.菜单和工具栏区如图1-2所示，patran 的界面上有一行菜单，两行工具栏。

图1-2 菜单工具栏Patran 的菜单是该软件的重要组成部分，使用菜单项，可以完成多设置和操作。

本来，菜单与各种工具是配合使用的，两者是不能独立区分的。

这里对菜单栏进行简单的介绍，一般情况下，Patran 有九个主菜单项，如图1-2所示，文件管理（File ）菜单主要用于Patran 数据库文件的打开/关闭，同时也用来从其他CAD 系统输入模型；组（Group ）菜单主要用于组的操作，作用类似CAD 系统中的“层”；视窗管理（Viewport ）菜单用于视窗设置；视图操作（Viewing ）菜单用于图形显示设置，包括了工具栏中一些工具的功能；元素显示管理（Display ）菜单用于设置各种元素的显示方式；参数设置（Preferences ）菜单用于选择求解器，定制用户自己的环境等操作；工具选项（Tools ）菜单中提供了许多非常有用的工具；在线帮助（Help ）菜单为使用者提供在线帮助。

工具栏各工具功能见表一：表一 Patran 工具栏各工具功能列表 菜单栏应用菜单按钮工具栏2.操作面板区，图形编辑区和信息显示和命令输入区由工具按钮和菜单选项打开的各种面板一般都显示在patran界面的右侧，即操作面板区。

UG有限元分析教程第1章⾼级仿真⼊门在本章中，将学习：⾼级仿真的功能。

由⾼级仿真使⽤的⽂件。

使⽤⾼级仿真的基本⼯作流程。

创建FEM和仿真⽂件。

⽤在仿真导航器中的⽂件。

在⾼级仿真中有限元分析⼯作的流程。

1.1综述UG NX4⾼级仿真是⼀个综合性的有限元建模和结果可视化的产品，旨在满⾜设计⼯程师与分析师的需要。

⾼级仿真包括⼀整套前处理和后处理⼯具，并⽀持⼴泛的产品性能评估解法。

图1-1所⽰为⼀连杆分析实例。

图1-1连杆分析实例⾼级仿真提供对许多业界标准解算器的⽆缝、透明⽀持，这样的解算器包括NX Nastran、MSC Nastran、ANSYS和ABAQUS。

例如，如果结构仿真中创建⽹格或解法，则指定将要⽤于解算模型的解算器和要执⾏的分析类型。

本软件使⽤该解算器的术语或“语⾔”及分析类型来展⽰所有⽹格划分、边界条件和解法选项。

另外，还可以求解模型并直接在⾼级仿真中查看结果，不必⾸先导出解算器⽂件或导⼊结果。

⾼级仿真提供基本设计仿真中需要的所有功能，并⽀持⾼级分析流程的众多其他功能。

⾼级仿真的数据结构很有特⾊，例如具有独⽴的仿真⽂件和FEM⽂件，这有利于在分布式⼯作环境中开发有限元（FE）模型。

这些数据结构还允许分析师轻松地共享FE数据去执⾏多种类型分析。

UG NX4⾼级仿真培训教程2⾼级仿真提供世界级的⽹格划分功能。

本软件旨在使⽤经济的单元计数来产⽣⾼质量⽹格。

结构仿真⽀持完整的单元类型（1D、2D和3D）。

另外，结构级仿真使分析师能够控制特定⽹格公差。

例如，这些公差控制着软件如何对复杂⼏何体（例如圆⾓）划分⽹格。

⾼级仿真包括许多⼏何体简化⼯具，使分析师能够根据其分析需要来量⾝定制CAD⼏何体。

例如，分析师可以使⽤这些⼯具提⾼其⽹格的整体质量，⽅法是消除有问题的⼏何体（例如微⼩的边）。

⾼级仿真中专门包含有新的NX传热解算器和NX流体解算器。

NX传热解算器是⼀种完全集成的有限差分解算器。

它允许热⼯程师预测承受热载荷系统中的热流和温度。
