常见高压板PWM芯片去除保护的方法

创作编号：GB8878185555334563BT9125XW创作者：凤呜大王*液晶电视维修去除保护电路大全TL4941和16 对地短路TL5001 5 对地短路TL1451 15 对地短路TL5451 15 对地短路TA9687CN 1脚吸空Ta9687gn 12脚对地MB3775 15 对地短路INL837GN 14脚对地IT3713 15脚空AZ7500BM-E1第4脚接地AT1741 15 对地短路AT1380 2 对地短路KA75001和16 对地短路FA362915和16 将外接电容短路FA3630 7和10对地短路FAN7318 1脚对地FAN7311 1脚接地MP1008ES 4 对地短路MP1009ES 5脚对地MP1038EY6脚对地..取消保护,灯管老化造成保护, MP1038EY 用导线11脚连接2脚MP1048EY 1、5接地mps1012 5脚接地ozl68gn 8去保护OZ960gn 4、7脚短接或2脚对地OZ960 OZ962 2对地短路OZ965 4对地短路OZ9RR 8对地短路OZ9933gn 12脚接地OZ9937 14接地OZ9938去掉保护电路方法1.把3脚直接对地短路，2.把6脚直接对地短路3.把7脚接地电阻取下不用OZ9910GN 6脚接地OZ9976 8脚去保护对地OZT1060GN 1脚对地st 324 5脚接地BA9741 15对地短路BA9743 15对地短路BD9215F 23欠压保护17过压保护18过流保护BD9893: 10脚接地BD9893F 7脚对地;BD9897FS BIT3101 2和15吸空引脚BIT3102 5 吸空引脚BIT3105 4 吸空引脚BIT3106 4和27吸空引脚BIT3107 4 吸空引脚BIT3193 15吸空引脚BIT3195G 15脚吸空BIT3713 15脚吸空去保护BIT3715 12脚对地BIT7313 15吸空BIT3501 4J脚悬空或连接4、7脚经证实1和5脚短接去保护成功创作编号：GB8878185555334563BT9125XW创作者：凤呜大王*OB3306QP OB3328UNQP 0B3316NQP 5脚对地OB3316QP功能1；ON/OF电压输入2；比较端电容。

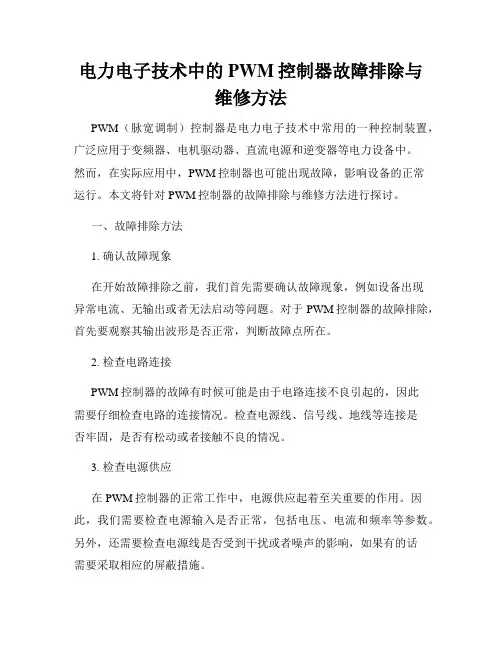

电力电子技术中的PWM控制器故障排除与维修方法PWM（脉宽调制）控制器是电力电子技术中常用的一种控制装置，广泛应用于变频器、电机驱动器、直流电源和逆变器等电力设备中。

然而，在实际应用中，PWM控制器也可能出现故障，影响设备的正常运行。

本文将针对PWM控制器的故障排除与维修方法进行探讨。

一、故障排除方法1. 确认故障现象在开始故障排除之前，我们首先需要确认故障现象，例如设备出现异常电流、无输出或者无法启动等问题。

对于PWM控制器的故障排除，首先要观察其输出波形是否正常，判断故障点所在。

2. 检查电路连接PWM控制器的故障有时候可能是由于电路连接不良引起的，因此需要仔细检查电路的连接情况。

检查电源线、信号线、地线等连接是否牢固，是否有松动或者接触不良的情况。

3. 检查电源供应在PWM控制器的正常工作中，电源供应起着至关重要的作用。

因此，我们需要检查电源输入是否正常，包括电压、电流和频率等参数。

另外，还需要检查电源线是否受到干扰或者噪声的影响，如果有的话需要采取相应的屏蔽措施。

4. 检查控制信号PWM控制器通过接收控制信号来调节输出波形的占空比，因此在故障排除过程中需要检查控制信号是否正确。

可以通过示波器或者逻辑分析仪等工具对控制信号进行监测，确保其频率和占空比等参数符合要求。

5. 检查保护电路PWM控制器通常设有过载保护、过流保护、过温保护等功能，以保证设备的安全运行。

在故障排除时，需要检查这些保护电路是否正常工作，是否触发了保护动作。

二、维修方法1. 更换故障元件当确认了PWM控制器的故障点后，可以根据具体情况选择更换故障元件。

例如，如果PWM控制器的驱动芯片损坏了，可以尝试更换新的驱动芯片；如果PWM控制器的电源模块损坏了，可以更换相应的电源模块。

2. 修复电路板如果PWM控制器的故障是由于电路板的损坏引起的，可以尝试修复电路板。

修复电路板的具体方法有很多，可以根据具体情况选择合适的修复方式，例如焊接、替换元件等。

液晶显示器常用开关电源管理芯片介绍及维修（六）3．电源故障维修方法（1）高压板单独供电、在遇到电压不稳的故障时，需要分步确定故障部位，对于一体板需要区分出是负载还是电源的问题，这就需要先确定高压板问题。

维修时，先断开电源对高压板的供电，使用外接稳压电源+12V为高压板供电，并使用一只1k 电阻接在12V与ON/OFF之间（对于LG和ACER的高压板需要同时连接ON/OFF和ADJ ），然后加电。

如果高压板能够正常点亮灯管，就可以确定高压板电路正常，那么加电后背光闪一下就灭或灯管闪烁电压不稳的故障，就是电源的问题了。

（2）屏单独供电因为高压板和屏都为负载电路，当这两部分电路出现短路时也同样会造成电源保护，所以对于屏的问题，可以拔掉屏线，再开机，如果背光能够正常点亮，指示灯正常亮，说明屏存在短路故障。

如果拔掉屏后，故障现象依旧，仍然是电压不稳，或背光亮一下就灭，那就说明不是屏的问题。

（3）驱动板单独供电在维修时也可以为驱动板单独供电，使用＋5V或＋3.3V供电，然后测量指示灯电压的变化和状态变化（亮几秒后指示灯变化，这时指示灯引脚的电压会从3.3V或5V变成1.1V以下）。

在没有按键板和屏及背光变化时，可以借助指示灯、ON/OFF信号电压、屏供电电压的变化来确定驱动板是否已经工作。

（4）不开机时拔下按键板有很多时候不开机的故障，并不是开关电源损坏或者是驱动板损坏，而是按键板有按键漏电，导致按下POWER键后，因为有按键漏电而导致POWER无效。

此时，可以拔下按键板与驱动板的连接插头，直接使用导线将POWER键与地相接，观察显示器是不是能够开机又有背光。

如果能够开机，就说明显示器不开机是按键漏电引起的。

如果仍然不能开机，那就是驱动板自身的问题了。

4．开关电源故障检修（1）电源板输出电压偏低或偏高的检修如下：电源板输出的电压偏低时，始终不能达到＋5V时，应重点检查FB 电压和次级采样电路。

从次级＋5V、+13V的电路、TL431的分压电阻、光耦、光敏三极管的外围电路、ICFB引脚电路逐一排查。

液晶CCFL灯管的检测与维修虽然目前LED显示屏已经大量上市，但由于LED存在黑底不黑、边缘漏光的缺点，而LCD液晶面板光线柔和，新品仍然不断生产上市中。

同时市场上现存的LCD显示器都已经进入维修期，故障率较高，今天就LCD显示器灯管的故障总结如下：一、CCFL灯管的工作原理液晶显示器的CCFL灯管和我们家里使用的节能灯与日光灯管是相同的，是需要在加电时使用上千伏的高电压击活灯管内的惰性气体，而后在较低电压下维持灯管的持续发光。

1、CCFL灯管的点火液晶显示器的高压板有接收到驱动板（解码板）送来的ON/OFF信号后，就会送出PWM脉冲，推动高压变压器产生高压，但这个高压并不是持续的，而是断续的。

高压板的反馈电路会同步检测灯管的反馈电流和反馈电压，如果某一支灯管没有反馈电流只有反馈电压，说明该高压板的输出插座未接灯管或者灯管完全断开。

如果是双灯管或四灯、六灯，只要有一支灯管未接或断裂，在加电开机后，背光会亮，但由于有一支灯管未接，这时高压板在数秒后就会熄灭而停止工作，防止有高压打火出现，引起事故。

如果PWM 管理IC能够检测到反馈电压和反馈电流时，说明灯管插接到位，这时灯管的点火动作就会完成，而后高压板的输出电压就会降到600－800V，维持灯管的持续工作。

液晶显示器的原机高压板的点火设置和灯管反馈检测很完善，如果不接灯管在开机瞬间也不会出现灯管插座打火现象。

但市面上销售的通用高压板的功能就要差一些，部分产品不接灯管，灯管插座就会出现打火现象。

液晶电视的高压板由于灯管连接和设置与液晶显示器不同，所以其反馈检测与液晶显示器也有所不同，我们在检修时高压板的灯管插座不应空置，需要接上灯管，否则会严重打火，导致PCB板碳化。

2、CCFL灯管的极性CCFL灯管和日光灯管一样，一般是不分极性的，但由于CCFL灯管在制作过程中，为防止灯管在使用过程中电极作用引起灯管发黑，一般会在灯管两端加入不同的涂层减缓灯管发黑。

一般的液晶屏内部灯管接线分两种接发：1）共阳极接发，即灯管两端加高压。

此种方式在小屏幕（26寸以下）中比较常见。

此灯管叫U型灯管。

长虹26比较常见。

在高压逆变部分用TL494比较常见，特别在显示器中应用最多。

变压比为1:100。

最常见的故障为开机瞬间亮一下黑屏，此问题多为高压输出回授回路开路或漏电、跳火，或高压变压器不良，输出平衡电容不良引起。

在电源中称“反馈失效”。

2)在大屏幕中升压逆变部分只输出一高压，每一组灯管接高压一端，灯管另一端接在一起，在接到液晶屏的地。

但每一组灯管驱动变压器度有一路回授。

PCB是双面板的，回授靠反面的铜皮(电容感应）实现。

不管是何种高压板，其输入接口都有4点：1）供电：有12V、24V两种但在大屏幕中POWER部分和高压逆变部分在一起，高压驱动MOS管，在经过电容耦合驱动升压变压器输出高压。

POWER输出低压12V供到高压逆变PWM部分产生PWM驱动MOS管，经过隔离变压器在回到电源初级部分去驱动逆变主MOS,在经过电容耦合驱动升压变压器输出高压。

2)ON/OFF控制;一般为5V, 3.3V时就可以开通。

3)ADJ：即调光的意思，其实也就是调节灯管电流。

一般显示器灯管电流在5mA到8mA左右，大屏幕在10mA左右。

4)GND高压板专用芯片去保护的方法:芯片型号保护脚说明TL5001 5 对地短路TL1451 15 对地短路TL5451 15 对地短路BA9741 15 对地短路BA9743 15 对地短路MB3775 15 对地短路AT1741 15 对地短路AT1380 2 对地短路KA7500 1和16 对地短路TL494 1和16 对地短路FA3629 15和16 将外接电容短路FA3630 7和10 对地短路OZ960 OZ962 2 对地短路OZ965 4 对地短路OZ9RR 8 对地短路BIT3101 2和15 吸空引脚BIT3102 5 吸空引脚BIT3105 4 吸空引脚BIT3106 4和27 吸空引脚BIT3107 4 吸空引脚BIT3193 15 吸空引脚AA T1100 8 对地短路AA T1107 15 对地短路。

可以分别从近端、远端自环，对端进行自环，一般可解决问题 （6）检查数据配置中DTI子单元属性是否与实际一致，如果不一致，请更改配置
设备故障
问题现象 七号COMM板不能正常工作
相关部件 COMM板、DSNI板、MP、DSN板
问题分析与处理 （1）检查板子是否插好，接触是否可靠 （2）用同类型运行正常的单板替换，如果状态恢复正常，则说明原来的单板有问
看运行是否正常。 （6）如果此单元中只有此槽位的ASLC不能正常启动，在单板原因外排除，
则有可能是后背板损坏，该槽位问题
设备故障
问题现象 DSLC用户板不能正常运行
相关部件 相关电源、DSLC板、SP板和相应的数据配置
问题分析与处理
（1）检查此层POWER A电源是否已经开启。如果没有开启，开启 POWER A电源
DSN板损毁，请用运行正常的同类板替换。如果DSN板的运行灯没有正常点亮 （4）检查硬件配置中该DSN单元是否已配置，通信端口是否已配置，如果没有配
置，请配置数据 （5）检查MP的运行状态，如果MP没有正常运行，请参考相关条目处理 （6）检查DSN板的BOOT芯片程序，可重新更换新的程序芯片或重新装载程序
板，更换DTMF的HW线，更换DTMF槽位再试
设备故障
问题现象 DT单元不能正常启动，后台告警中出现该板的“通信中断告警”
相关部件 对应的电源、DTI板及其HW线、DSNI板、MP、DSN板
问题分析与处理 （1）检查机架电源和DTI层电源是否打开，如果没有请打开源。如果电
源已打开 （2）检查DTI板是否插好，接触是否可靠，拔插复位DT板 （3）检查DTI上的运行灯是否亮。如果DTI的运行灯没有亮，则一般可认
果不是，请重新烧录
设备故障

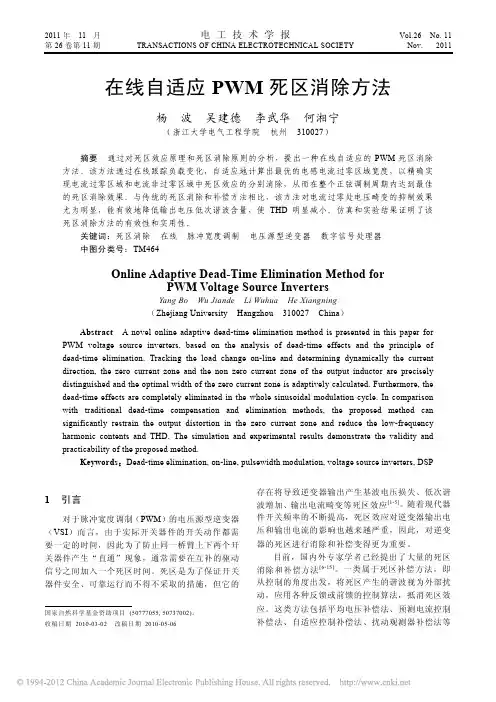

2 死区效应分析
图 1 是电压源型逆变器单桥臂的结构示意图， 其中图 1a 和图 1b 分别表示电感电流不同方向时桥 臂内功率器件的导通情况。当 iL＞0 时，SP 开通，
（a）iL＞0
（b）iL＜0
图 1 电压源型逆变器单桥臂结构示意图
Fig.1 Single phase-leg configuration of VSIs
国家自然科学基金资助项目 (50777055, 50737002)。 收稿日期 2010-03-02 改稿日期 2010-05-06
存在将导致逆变器输出产生基波电压损失、低次谐 波增加、输出电流畸变等死区效应[1-5]。随着现代器 件开关频率的不断提高，死区效应对逆变器输出电 压和输出电流的影响也越来越严重，因此，对逆变 器的死区进行消除和补偿变得更为重要。
间为宽度，母线电压为幅值的负值周期性脉冲电压；
同理，在 iL＜0 区域，死区效应注入的是相应的正 值周期性脉冲电压；而在 iL 过零区域，由于正负相 消，没有死区效应的产生。根据高频小纹波近似理
论，在一个正弦调制周期 T 内的平均死区电压＜Ud＞
的波形如图 3 所示，幅值大小为
Udm = fsTdUdc
3.1 电流非过零区域死区消除原则 由图 1 分析可知，当 iL＞0 时，无论开关器件
的驱动信号如何，电流只流过开关管 SP 或二极管 VDN，而开关管 SN 和二极管 VDP 绝不会有电流通 过，因此将 SP 和 VDN 称为在 iL＞0 阶段的有效器件， SN 和 VDP 称为无效器件；同理，在 iL＜0 阶段，SN 和 VDP 成为流通电流的有效器件，SP 和 VDN 为无 效器件。显然，在电流非过零区域，同一桥臂内导 通电流的有效器件只可能是一个全控型的开关管和 一个不控型的二极管，因此，只要屏蔽相应阶段无 效开关管的驱动信号，则死区可以被完全消除，进 而有效地减小了输出电压基波损失和低次谐波含 量。 3.2 电流过零区域死区消除原则

常见PWM芯片和高压板专用芯片去保护的方法在维修中通常会碰到一些显示器只有一根灯管坏和保护电路异常引起的黑屏故障，为做到快修我们通常会去把芯片的保护电路去掉。

以下是在维修中碰到和网上查到的一些芯片的去保护方法，看芯片图，一般从有打点或者缺角的那个开始逆时针数第几脚。

AA1343,15飞线到地AA T1107,15对地短路AA T1164或68 15飞线到地AT1741,15对地短路AT1380，2对地短路；AA T1100，8对地短路BIT3193，15吸空引脚BIT3713，15吸空BA9741，15对地短路；BA9743，15对地短路；BD9275F,11脚接地BIT3101，2和15 吸空引脚BIT3102，5吸空引脚BIT3105，4吸空引脚BIT3106，4和27 吸空引脚BIT3107，4吸空引脚BIT3193,15吸空引脚DF6106,14飞线到地DF6109,15飞线到地FA3629，15和16将外接电容短路FA3630，7和10对地短路FAN7314,1脚对地短路FAN7318,1脚对地短路FP5451,15飞线到地INL837GN,14脚那个电容去掉直连接接地KA7500，1和16对地短路MB3775 15对地短路MP1038EY,用导线11脚连接2脚MP1038EY，6脚对地MP1048EM，1,6脚对地MB3775，15对地短路；OZ960 OZ962，2对地短路OZ964GN，1对地短路OZ965，4对地短路OZ9RR，8对地短路OZ9919GN，8对地短路OZ9938 3脚对地短路OZ9910 10 3个IN14148到地OZ9930 7 拆外接高压电容OZ9936 7 拆外接高压电容OZ9938 3/6空短接到地/吸空OZ9939 3/6空短接到地/吸空SEM2005 2和3吸空断开SP5001 4吸空断开TL5001，5脚对地短路；TL1451，15对地短路；TL5451，15对地短路；T1741，15对地短路；TL494，1和16对地短路。

TL494 1和16 对地短路TL5001 5 对地短路TL1451 15 对地短路TL5451 15 对地短路TA9687CN 1脚吸空Ta9687gn 12脚对地MB3775 15 对地短路INL837GN 14脚对地IT3713 15脚空AZ7500BM-E1 第4脚接地AT1741 15 对地短路AT1380 2 对地短路KA7500 1和16 对地短路FA3629 15和16 将外接电容短路FA3630 7和10 对地短路FAN7318 1脚对地FAN7311 1脚接地MP1008ES 4 对地短路MP1009ES 5脚对地MP1038EY 6脚对地..取消保护,灯管老化造成保护,MP1038EY 用导线11脚连接2脚MP1048EY 1、5接地mps1012 5脚接地ozl68gn 8去保护OZ960gn 4、7脚短接或2脚对地OZ960 OZ962 2 对地短路OZ965 4 对地短路OZ9RR 8 对地短路OZ9933gn 12脚接地OZ9937 14接地OZ9938去掉保护电路方法：1.把3脚直接对地短路， 2.把6脚直接对地短路3.把7脚接地电阻取下不用OZ9910GN 6脚接地OZ99768脚去保护对地OZT1060GN 1脚对地st 324 5脚接地BA9741 15 对地短路BA9743 15 对地短路BD9215F 23欠压保护 17过压保护 18过流保护BD9893: 10脚接地BD9893F 7脚对地BD9897FSBIT3101 2和15 吸空引脚BIT3102 5 吸空引脚BIT3105 4 吸空引脚BIT3106 4和27 吸空引脚BIT3107 4 吸空引脚BIT3193 15 吸空引脚BIT3195G 15脚吸空BIT3713 15脚吸空去保护BIT3715 12脚对地BIT7313 15 吸空BIT3501 4J脚悬空或连接4、7脚经证实1和5脚短接去保护成功OB3306QPOB3328UNQP0B3316NQP 5脚对地OB3316QP功能；1；ON/OF电压输入2；比较端电容。

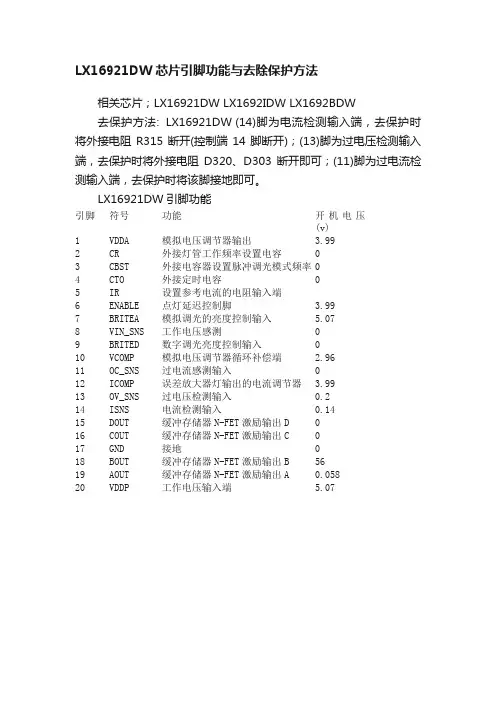

LX16921DW芯片引脚功能与去除保护方法
相关芯片；LX16921DW LX1692IDW LX1692BDW
去保护方法: LX16921DW (14)脚为电流检测输入端，去保护时将外接电阻R315断开(控制端14脚断开)；(13)脚为过电压检测输入端，去保护时将外接电阻D320、D303断开即可；(11)脚为过电流检测输入端，去保护时将该脚接地即可。

LX16921DW引脚功能
引脚符号功能开机电压
(v)
1 VDDA 模拟电压调节器输出 3.99
2 CR 外接灯管工作频率设置电容0
3 CBST 外接电容器设置脉冲调光模式频率0
4 CTO 外接定时电容0
5 IR 设置参考电流的电阻输入端
6 ENABLE 点灯延迟控制脚 3.99
7 BRITEA 模拟调光的亮度控制输入 5.07
8 VIN_SNS 工作电压感测0
9 BRITED 数字调光亮度控制输入0
10 VCOMP 模拟电压调节器循环补偿端 2.96
11 OC_SNS 过电流感测输入0
12 ICOMP 误差放大器灯输出的电流调节器 3.99
13 OV_SNS 过电压检测输入0.2
14 ISNS 电流检测输入0.14
15 DOUT 缓冲存储器N-FET激励输出D 0
16 COUT 缓冲存储器N-FET激励输出C 0
17 GND 接地0
18 BOUT 缓冲存储器N-FET激励输出B 56
19 AOUT 缓冲存储器N-FET激励输出A 0.058
20 VDDP 工作电压输入端 5.07。

如何取消掉TL494的保护功能？让灯管的过流和过压保护不动作去除高压板保护功能方法液晶显示器正常工作的时候有几根灯管在工作，如果其中的一根坏了，就会影响其他灯管的工作。

如果去更换那个坏的灯管，对于新人是件不容易的事哦。

今天我尝试了另种方法维修，那就关闭高压主芯片的保护电路。

芯片型号保护脚说明TL5001 5 对地短路TL1451 15 对地短路TL5451 15 对地短路BA9741 15 对地短路BA9743 15 对地短路MB3775 15 对地短路AT1741 15 对地短路AT1380 2 对地短路KA7500 1和16 对地短路TL494 1和16 对地短路FA3629 15和16 将外接电容短路FA3630 7和10 对地短路OZ960 OZ962 2 对地短路OZ965 4 对地短路OZ9RR 8 对地短路BIT3101 2和15 吸空引脚BIT3102 5 吸空引脚BIT3105 4 吸空引脚BIT3106 4和27 吸空引脚BIT3107 4 吸空引脚BIT3193 15 吸空引脚AAT1100 8 对地短路AAT1107 15 对地短路常见PWM芯片和高压板专用芯片去保护的方法TL5001 5 对地短路 OZ960 OZ962 2 对地短路TL1451 15 对地短路 OZ965 4 对地短路TL5451 15 对地短路 OZ9RR 8 对地短路BA9741 15 对地短路 BIT3101 2和15 吸空引脚BA9743 15 对地短路 BIT3102 5 吸空引脚MB3775 15 对地短路 BIT3105 4 吸空引脚AT1741 15 对地短路 BIT3106 4和27 吸空引脚AT1380 2 对地短路 BIT3107 4 吸空引脚KA7500 1和16 对地短路 BIT3193 15 吸空引脚TL494 1和16 对地短路 AAT1100 8 对地短路FA3629 15和16 AAT1107 15 对地短路FA3630 7和10 对地短路还有这个三星的高压芯片oz9939GN故障现象：三星19寸宽液晶,闪一下就灭,此芯片保护脚的去掉方法：此芯片与OZ9938极为相似,其3脚为时间控制脚,5脚为电流检测,6脚为电压检测,7脚为过压保护. 去保护的方法有以下三种,根椐电路设计及保护原因不同,可分别采取以下几种方法试验:1.把3脚直接对地短路2.把6脚直接对地短路3.把7脚接地电阻取下不用TL5001 5 对地短路 OZ960 OZ962 2 对地短路TL1451 15 对地短路 OZ965 4 对地短路TL5451 15 对地短路 OZ9RR 8 对地短路OZ9938GN引脚定义①驱动输出端1。

本例故障为一个背光灯插座开焊,表面现象是亮度不均匀然后黑屏,内因是灯管开路后导致保护电路启动,关闭所有驱动输出所致.采用白光栅观察法可以快速判断灯管电路故障部位,要注意的是观察视角必须垂直于屏幕,以免产生误判.
图6-21例3高压启动控制电路实测Q12的基极有3v电压,其集电极的电压接近0v;Q10的发射极有12v电压,但的集电极无电压,判断Q10损坏.该晶体管为贴片晶体管,看不清型号,试用s01550代替,故障排除.
【例4】 飞利浦150s3液晶显示器故障,黑屏,指示灯显示为绿色.
分析与检修:通电开机,在日光灯下发现有很暗的图像,估计是高压板或灯管坏,如果是灯管坏,一般不会两个灯管同时坏,故障应该是在高压板.该机的高压板为双灯宽口型,从电源板来的12V经过一个贴片保险电阻送到高压板,为高压板供电.测量高压板无12V,检查贴片保险电阻,发现已损坏,更换后,故障排除.
.5液晶显示器高压板维修代换实例【例1】一台LG L1510S液晶显示器,遭遇雷击,黑屏.
分析与检修:该机为开关电源、高压电路一体化板设计.经检查,发现高压主控芯片炸裂,不能得知型号,部分铜箔烧断.排除其他故障后,决定对高压板进行代换,通过对该机驱动板插排(CW301)和驱动板连线标记及外围元器件判断,与高压有关的接口如下:CW301的1脚为LPWM,2脚为DIM,3脚为POW(高压启动端),8、9脚为GND,10、11脚为12V.其中1、脚都和亮度调节有关系,暂时不能确定正确接法.
【例2】LG 1510S液晶显示器,黑屏(无背光有图像).
分析与检修:根据故障现象,初步判断为高压板及连线、灯管有故障.用灯管测试板检查灯管无问题,更换高压板故障依旧,经过仔细检查高压板连线接口,发现BL端电压时有时无,ADJ电压0V,怀疑连线断线.用万用表测量,果然断线,更换连线后,故障排除.

一、升压转换器简介升压转换器产生高于输入电压的输出电压，升压转换器的示例包括：•在锂电池组中产生5V充电端口•生产智能手机中的电源轨•驱动LED或者手电筒中的串联LED•基于Arduino 的项目中的电压调节器•利用单节锂电池产生高电压来运行电机下图为升压转换器的简化原理图，由电容、电感、MOS 管和二极管构成的简单电路。

通过控制占空比或者MOS管导通的时间百分比，通过闭合反馈环路来控制输出。

传递函数或者输入电压与输入电压之间的比率为Vout/Vin = 1/(1-D)。

其中 Vout 是输出电压，Vin是输入电压，D是占空比。

真正的升压转换器会有一个PWM 控制器芯片，但在下图中没有明确显示。

升压转换器的简化原理图这里必须要注意，如果升压转换器的输出端短路接地，则输入电压会通过电感和二极管短路接地，除了导线电阻和附加到输入电压的电源电流限制之外，没有其他因素限制流过的电流。

如果不采取措施保护升压转换器，就有可能会出现故障，并导致二极管、电感走线着火、熔化或者出现其他类型的灾难性故障。

二、一般保护策略这里说的关于保护策略是在电源和升压转换器之间引入一个开关，用于在发生短路负载情况时将升压转换器与电源断开。

该开关可以实现为MOS管、负载开关、具有内置保护开关的升压转换器集成电路或者保险丝。

三、使用MOS管进行保护添加到升压转换器前端的 MOS 可用于断开电源和升压转换器的连接。

简化的原理图可以看下面 2 个图。

1、N 沟道 MOS 管MOS管可能需要额外的电路来偏置栅极。

N 沟道MOS管要求其栅极电压高于其源极端子。

这可能需要栅极驱动器IC或者电荷泵。

升压转换器的简化原理图，在电源和升压转换器输入之间具有一个用于短路保护的n 沟道 MOSFET2、P 沟道 MOS 管P 沟道MOS管要求将栅极拉至其源极端子以下，如果输入电压足够高，P沟道MOS 管的栅极可以打开MOS管。

升压转换器的简化原理图，在电源和升压转换器输入之间具有用于短路保护的 p 沟道 MOSFET因此使用 P沟道MOS管可能是最简单和最容易的选择。

TL494 1和16 对地短路TL5001 5 对地短路TL1451 15 对地短路TL5451 15 对地短路TA9687CN 1脚吸空Ta9687gn 12脚对地MB3775 15 对地短路INL837GN 14脚对地IT3713 15脚空AZ7500BM-E1 第4脚接地AT1741 15 对地短路AT1380 2 对地短路KA7500 1和16 对地短路FA3629 15和16 将外接电容短路FA3630 7和10 对地短路FAN7318 1脚对地FAN7311 1脚接地MP1008ES 4 对地短路MP1009ES 5脚对地MP1038EY 6脚对地..取消保护,灯管老化造成保护, MP1038EY 用导线11脚连接2脚MP1048EY 1、5接地mps1012 5脚接地ozl68gn 8去保护OZ960gn 4、7脚短接或2脚对地OZ960 OZ962 2 对地短路OZ965 4 对地短路OZ9RR 8 对地短路OZ9933gn 12脚接地OZ9937 14接地OZ9938 去掉保护电路方法 1.把3脚直接对地短路， 2.把6脚直接对地短路 3.把7脚接地电阻取下不用OZ9910GN 6脚接地OZ9976 8脚去保护对地OZT1060GN 1脚对地st 324 5脚接地BA9741 15 对地短路BA9743 15 对地短路BD9215F 23欠压保护17过压保护18过流保护BD9893: 10脚接地BD9893F 7脚对地; BD9897FS BIT3101 2和15 吸空引脚BIT3102 5 吸空引脚BIT3105 4 吸空引脚BIT3106 4和27 吸空引脚BIT3107 4 吸空引脚BIT3193 15 吸空引脚BIT3195G 15脚吸空BIT3713 15脚吸空去保护BIT3715 12脚对地BIT7313 15 吸空BIT3501 4J脚悬空或连接4、7脚经证实1和5脚短接去保护成功OB3306QP OB3328UNQP 0B3316NQP 5脚对地OB3316QP功能1；ON/OF电压输入 2；比较端电容。

TL494 1和16 对地短路TL5001 5 对地短路TL1451 15 对地短路TL5451 15 对地短路TA9687CN 1脚吸空Ta9687gn 12脚对地MB3775 15 对地短路INL837GN 14脚对地IT3713 15脚空AZ7500BM-E1 第4脚接地AT1741 15 对地短路AT1380 2 对地短路KA7500 1和16 对地短路FA3629 15和16 将外接电容短路FA3630 7和10 对地短路FAN7318 1脚对地FAN7311 1脚接地MP1008ES 4 对地短路MP1009ES 5脚对地MP1038EY 6脚对地..取消保护,灯管老化造成保护,MP1038EY 用导线11脚连接2脚MP1048EY 1、5接地mps1012 5脚接地ozl68gn 8去保护OZ960gn 4、7脚短接或2脚对地OZ960 OZ962 2 对地短路OZ965 4 对地短路OZ9RR 8 对地短路OZ9933gn 12脚接地OZ9937 14接地OZ9938去掉保护电路方法：1.把3脚直接对地短路， 2.把6脚直接对地短路3.把7脚接地电阻取下不用OZ9910GN 6脚接地OZ99768脚去保护对地OZT1060GN 1脚对地st 324 5脚接地BA9741 15 对地短路BA9743 15 对地短路BD9215F 23欠压保护 17过压保护 18过流保护BD9893: 10脚接地BD9893F 7脚对地BD9897FSBIT3101 2和15 吸空引脚BIT3102 5 吸空引脚BIT3105 4 吸空引脚BIT3106 4和27 吸空引脚BIT3107 4 吸空引脚BIT3193 15 吸空引脚BIT3195G 15脚吸空BIT3713 15脚吸空去保护BIT3715 12脚对地BIT7313 15 吸空BIT3501 4J脚悬空或连接4、7脚经证实1和5脚短接去保护成功OB3306QPOB3328UNQP0B3316NQP 5脚对地OB3316QP功能；1；ON/OF电压输入2；比较端电容。

PWM电路常见故障维修思路PWM电路无输出，维修思路：先查芯片本身工作条件，如果条件满足，再拆除上管测G极波形，上管G极有无瞬间工作波形，如果有波形，说明芯片本身没问题。

如果G极无瞬间波形，可能芯片坏PWM输出电压偏低，维修思路：1：自举不足<G极波形达不到要求，上管导通不够，芯片会发热>,原因：自举电容，基电压2：上管性能不良，反馈电路，电压设定脚，REF,电感后端滤波电容3:PWM芯片坏，或后级拉低输出过压，维修思路：1：滤波电容，反馈不正常，或芯片本身坏线性电压无输出或输出过低，维修思路：1：芯片的供电和线性开启2：线性输出端滤波电容，REF,LDO设定脚，LDO短路<包含芯片内部和外部电路>芯片发烫，但是PWM输出正常，维修思路：1：自举不足，或TON频率设定脚出问题<会引个种奇怪故障>2:芯片本身问题芯片发烫，PWM无输出：1：芯片处于保护状态，下管在放电2：线性电压输出短路，如：下管G极对地短路，这种情况应先拆除上下管，断开线性输出，看还会不会发烫输出端电压在不断的跳动，维修思路：1：看开启信号有无跳动2：芯片本身3：上管不良4：后级有短路，或后端滤波电容3V/5V待机正常，触发后电压消失，维修思路：1：带不起负载<TON，滤波电容，后级有短路>2:极限电流设定3：假公共点正常状态<无装上管，G极>装上上管后正常的G极PWM不正常波形相位检测断线<上管G极>相位脚断线后，上下管G极波形装上上管，G自举不足自举基电压不足—电感前端正常电感前端波形自举不足，电感前端FB不正常<3V电感后端欠压>FB不正常<3V电感后端过压>3V电感后端掉电<FB不正常>FB不正常时<上管G极波形>滤波电容不良<电感后端>滤波电容不良<电感后端>滤波电容不良，过压保护电感后端滤波不良3V电感后端过流保护波形3V过流保护<电感前端波形>3V过流保护<上管G极>过流保护<后级有短路>。

解除各种液晶高压板保护(一亮就灭)的方法发帖者：玩电疯子 ()家电维修论坛高压板专用芯片去保护的方法芯片型号 保护脚 说明TL5001 5 对地短路TL1451 15 对地短路TL5451 15 对地短路BA9741 15 对地短路BA9743 15 对地短路MB3775 15 对地短路AT1741 15 对地短路AT1380 2 对地短路KA7500 1和16 对地短路TL494 1和16 对地短路FA3629 15和16 将外接电容短路FA3630 7和10 对地短路OZ960 OZ962 2 对地短路OZ965 4 对地短路OZ9RR 8 对地短路BIT3101 2和15 吸空引脚BIT3102 5 吸空引脚BIT3105 4 吸空引脚BIT3106 4和27 吸空引脚1 / 3BIT3107 4 吸空引脚BIT3193 15 吸空引脚AAT1100 8 对地短路AAT1107 15 对地短路三星显示器943NW高压板维修技巧这款显示器用的大都是TMS92903CT,TMS92920CT这两种高压线圈，这两种线圈损坏率很高，通病问题，它是罪魁祸首。

用的是OZ9938 或OZ9939，OZ9938去保护：1、完全不亮时，断开第6脚；亮一下就灭时，断开第7脚或者从第三脚接3个1N4148到地即可。

OZ9939芯片的从一脚接1个4148到地，去保护。

去保护以后外接四个灯管，看那两个灯管发暗，就你哪一组高压线圈坏了，把它吸空，然后直接点两根灯管，上下各一个，OZ9938 OZ9939 PDF资料引脚功能介绍①驱动输出端1。

该脚输出方波激励信号，可以外接场效应管的栅极。

②电源供电端。

该脚电压超过欠压闭锁阈值（4.5V），芯片内部电路就可以正常启动。

③定时器设定。

该脚通过外接的阻容元件设定一个定时时间，供内部停机和保护电路采用。

④亮度控制端。

该脚根据⑾脚的设定，可以输入PWM脉冲调宽信号或者直流电压信号来控制灯管亮度。
