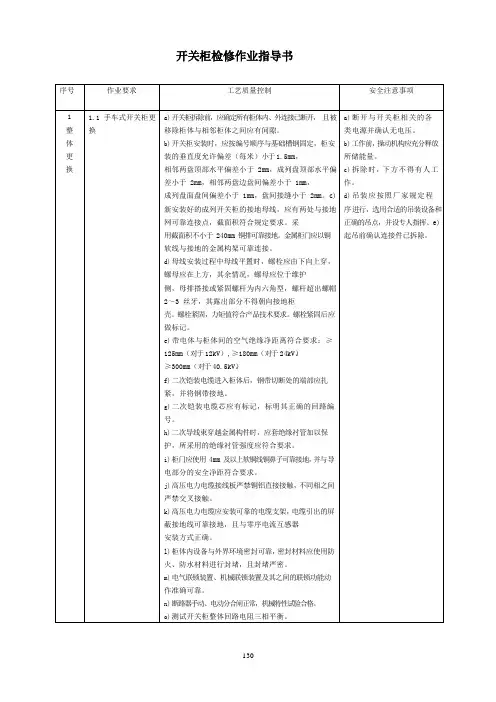

kVXGN17-405型开关柜检修作业指导书

安装方式正确。
l)柜体内设备与外界环境密封可靠，密封材料应使用防火、防水材料进行封堵，且封堵严密。
m)电气联锁装置、机械联锁装置及其之间的联锁功能动作准确可靠。
n)断路器手动、电动分合闸正常，机械特性试验合格。
o)测试开关柜整体回路电阻三相平衡。
a)断开与开关柜相关的各类电源并确认无电压。
b)工作前，操动机构应充分释放所储能量。
b)新绝缘件的基础安装尺寸与旧基础安装尺寸相符。c)触头盒、穿柜套管的等电位线连接良好，触头盒固定牢固可靠，触头盒内一次导体应进行倒角
处理；35kV穿柜套管、触头盒应带有内外屏蔽结构（内部浇注屏蔽网）均匀电场，不得采用
无屏蔽或内壁涂半导体漆屏蔽产品。屏蔽引出线应使用复合绝缘外套包封。
d)用于大电流回路（主变总路、分段、母线）的穿墙套管底板，应采用非导磁材质，并加设防涡
c)拆除、搬运时，应有防脱落措施，避免机械伤害。
d)手车式开关隔离挡板保持封闭，并设置明显的警示标志。
2.2固定式断路器更换
a)拆除时，应确定一、二次接线等均已断开连接。b)绝缘表面无损伤、胶装良好。
c)固定螺栓连接紧固，外壳接地良好。
d)接线板金属表面光洁，涂有薄层中性凡士林，固定牢固，接触良好。
c)螺栓应对称均匀紧固，力矩符合产品技术规定，密封面的连接螺栓应涂防水胶。
d)新SF6气体应经检测合格，充气管道和接头应进行清洁、干燥处理，严禁使用橡胶管道，充气
时应防止空气混入。
e)对于现场无需抽真空的SF6开关柜，在充气前应检测预充气体的含水量合格。
f)柜体内充气24小时之后应进行密封性试验。
g)充气完毕后静置24小时后进行含水量测试检测，必要时进行气体成分分析。
e)机构及转动部件灵活、各转动部分涂抹适合当地气候的润滑脂或润滑油。

编号：10kV变电所及10kV开关柜检修/试验标准化作业指导书编写：年月日审核：年月日批准：年月日作业负责人：作业时间：年月日时分至年月日时分目录1．标准化作业流程图2．范围3．引用文件4．准备阶段5．检修/试验流程图6．作业阶段及作业标准7．验收8．作业指导书执行情况评估1．标准化作业流程图10kV开关柜检修/试验专业标准化作业流程图2．范围本作业指导书适用于10kV开关柜的检修/试验工作。

3．引用文件1．《电力安全工器具预防性试验规程》2．《电气装置安装工程电气设备交接试验标准》国家技术监督局、建设部联合发布GB50150-1991 3．《国家电网公司电力安全工作规程》（变电站和发电厂电气部分）国家电网公司2005发布4.《电力设备交接和预防性试验规程》（试行准备阶段4.1准备工作安排10kV开关柜检修/试验准备工作安排4.2作业人员要求10kV开关柜检修/试验作业人员要求4.3工器具及材料准备10kV开关柜检修/试验作业工器具及材料准备工器具准备人：工器具收回人：年月日4.4危险点分析及安全控制措施10kV开关柜检修/试验作业危险点分析及安全控制措施4.5作业人员分工×××变电所10kV开关柜检修/试验作业人员分工4．检修/试验流程图××变电所10kV开关柜检修/试验流程5．作业阶段6.1开工×××变电所10kV开关柜检修/试验作业开工6.2检修/试验电源的使用×××变电所10kV开关柜检修/试验作业电源使用6.3作业内容、步骤及工艺标准×××变电所10kV开关柜检修/试验作业内容及工艺标准6.4竣工×××变电所10kV开关柜检修/试验竣工6．验收×××变电所10kV开关柜检修/试验作业验收总结7．作业指导书执行情况评估×××变电所10kV开关柜检修/试验作业指导书执行情况评估。

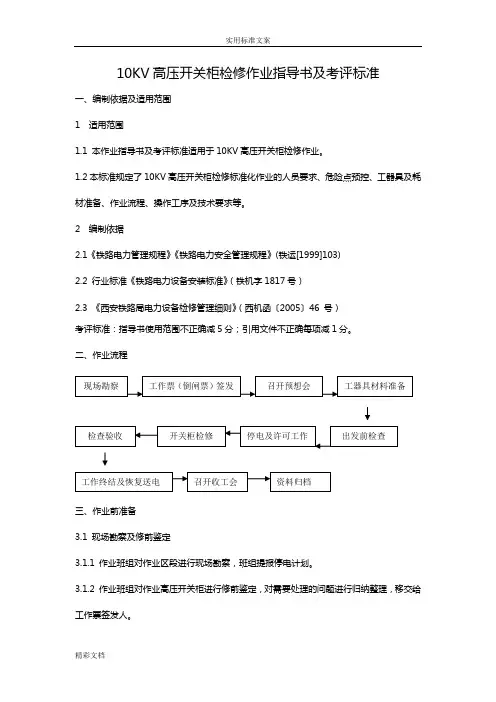

10KV高压开关柜检修作业指导书及考评标准一、编制依据及适用范围1 适用范围1.1 本作业指导书及考评标准适用于10KV高压开关柜检修作业。

1.2本标准规定了10KV高压开关柜检修标准化作业的人员要求、危险点预控、工器具及耗材准备、作业流程、操作工序及技术要求等。

2 编制依据2.1《铁路电力管理规程》《铁路电力安全管理规程》(铁运[1999]103)2.2 行业标准《铁路电力设备安装标准》（铁机字1817号）2.3 《西安铁路局电力设备检修管理细则》（西机函〔2005〕46 号）考评标准：指导书使用范围不正确减5分；引用文件不正确每项减1分。

二、作业流程三、作业前准备3.1 现场勘察及修前鉴定3.1.1 作业班组对作业区段进行现场勘察，班组提报停电计划。

3.1.2 作业班组对作业高压开关柜进行修前鉴定，对需要处理的问题进行归纳整理，移交给工作票签发人。

考评标准：未对检修区段进行勘察减2分，未对设备进行修前调查鉴定，确定检修重点减5分。

3.2 由各单位调度或工区（检修车间）按照相关规定时间，将具体停电时间电话或书面通知用户，并将通知人及用户接受通知人的姓名、通知时间记录。

以备查询。

考评标准：未通知用户减5分，记录未填写减3分。

3.3 工作票（倒闸票）签发3.3.1 根据检修作业内容、范围、所需采取的安全措施、设置地线的位置等相关要求，提前一天签发电力停电作业工作票（倒闸票）。

工作票签发人指派的工作执行人（领导人）1人，作业人员数量必须满足许可、检修、监护等需要（5人以上）。

3.3.2 工作票签发人签发完毕后面对面交工作执行(领导)人审核，审核无误后双方分别签字确认。

考评标准：工作票签发人指派的工作人员未满足要求减5分，工作票（倒闸）票签发完后未提前交工作执行（领导）人减2分，审核后双方未签字确认减2分，签发工作票内容有误不合理减3分。

3.4 召开预想会3.4.1 由工作执行（领导）人组织作业组全体人员召开工前预想会，进行技术交底和安全交底，并分配工作任务。

10KV高压开关柜检修作业指导书及考评标准一、编制依据及适用范围1 适用范围1.1 本作业指导书及考评标准适用于10KV高压开关柜检修作业。

1.2本标准规定了10KV高压开关柜检修标准化作业的人员要求、危险点预控、工器具及耗材准备、作业流程、操作工序及技术要求等。

2 编制依据2.1《铁路电力管理规程》《铁路电力安全管理规程》(铁运[1999]103)2.2 行业标准《铁路电力设备安装标准》（铁机字1817号）2.3 《西安铁路局电力设备检修管理细则》（西机函〔2005〕46 号）考评标准：指导书使用范围不正确减5分；引用文件不正确每项减1分。

二、作业流程三、作业前准备3.1 现场勘察及修前鉴定3.1.1 作业班组对作业区段进行现场勘察，班组提报停电计划。

3.1.2 作业班组对作业高压开关柜进行修前鉴定，对需要处理的问题进行归纳整理，移交给工作票签发人。

考评标准：未对检修区段进行勘察减2分，未对设备进行修前调查鉴定，确定检修重点减5分。

3.2 由各单位调度或工区（检修车间）按照相关规定时间，将具体停电时间电话或书面通知用户，并将通知人及用户接受通知人的姓名、通知时间记录。

以备查询。

考评标准：未通知用户减5分，记录未填写减3分。

3.3 工作票（倒闸票）签发3.3.1 根据检修作业内容、范围、所需采取的安全措施、设置地线的位置等相关要求，提前一天签发电力停电作业工作票（倒闸票）。

工作票签发人指派的工作执行人（领导人）1人，作业人员数量必须满足许可、检修、监护等需要（5人以上）。

3.3.2 工作票签发人签发完毕后面对面交工作执行(领导)人审核，审核无误后双方分别签字确认。

考评标准：工作票签发人指派的工作人员未满足要求减5分，工作票（倒闸）票签发完后未提前交工作执行（领导）人减2分，审核后双方未签字确认减2分，签发工作票内容有误不合理减3分。

3.4 召开预想会3.4.1 由工作执行（领导）人组织作业组全体人员召开工前预想会，进行技术交底和安全交底，并分配工作任务。
