二次盘柜及高压开关柜安装安全作业指导书.doc预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制1、目的 (1)2、适用范围 (1)3、职责 (1)4、施工准备 (1)5、作业流程 (2)6、开关柜安装 (3)7、二次盘柜及高压柜安装危害辨识、风险评价 (4)8、十己录 (5)1、目的为了保证二次盘柜及高压开关柜安装施工作业现场的安全，杜绝各类事故（事件）的发生，使人员的伤害和财产损失降低到最低限度。
2、适用范|适用于变电所二次盘柜及高压开关柜安装的施工作业.]3、职责3.1项目部质量安全部门负责施工现场安全的监督检查，并对在施工现场可能出现的危险（事故）事件制定相应的应急预案。
3.2项目部工程管理（技术）部门负责施工现场组织管理和现场文明施工的管理工作。
同时负责安全技术措施的编制、审核、安全技术交底及监督落实。
3.3项目部综合办公室负责施工车辆的调度管理，并协调各部门搞好后勤工作。
同时负责临时劳务人员的采购、管理并对其使用情况进行监督。
3.4项目部物资部门负责施工机械设备的管理和维护保养工作，负责生产物资的采购、使用和报废等工作的管理，以及负责劳保用品3.5现场专（兼）职安全人员负责对施工现场进行监督检查、现场纠违及事故隐患督促整改等.3.6工作场所内的施工人员及其他人员应遵守相应的规章制度和有关法律、法规、现场安全生产管理规定等。
4、施工准备参加施工的人员必须先熟悉图纸，掌握二次盘柜及高压开关柜安装方法，施工人员必须参加过技术和安全方面的培训，并经考试合格后放可上岗作业。
同时根据工程量的大小配备足够的人员，现场指派安全负责人。
施工所用工器具材料准备如下：5、作业流程6、二次盘柜及高压柜安装6.1、基础复核用经纬仪、钢尺复测二次盘柜及高压柜基础槽钢的长度/宽度/标高及相对位置是否符合设计要求，以及检查基础槽钢的直线度和水平度，6.2、盘柜开箱检查及就位二次盘柜安装前应协同监理、甲方及设备生产厂家对二次盘柜及高压开关柜开箱检查，检查其型号、规格及屏面布置是否符合设计要求，有无损坏或脱漆、元件是否完好无损。
高压开关柜预防性试验作业指导书编制时间：2023年十月二十日序号安全措施内容1 2试验应填写变电第一种工作票工作开头前工作票许可人和工作票负责人共同确认现场所做安全措施是否完备、符合现场实际状况序号规程标准内容1《沟通无间隔金属氧化物避雷器》GB11032-20232 3《电气装置安装工程电气设备交接试验标准》GB50150-2023 《预防性试验作业指导书》〔35kV 分册〕4《电力设备预防性试验规程》DL/T 596—19965《电业安全工作规程〔电力线路局部〕》DL409-19916《现场绝缘试验实施导则第 4 局部:沟通耐压试验》DL/T 474.4-2023 7《现场绝缘试验实施导则第 5 局部:避雷器试验》DL/T 474.5-20238《带电设备红外诊断应用标准》DL/T 664-20239《电力设备预防性试验规程》Q/CSG 1 0007-202310 《高压开关柜作业指导书》11 历次预防性试验报告序号1 2 3 4 5试验工程内容导电回路电阻试验绝缘电阻试验避雷器直流1mA电压U1mA及0.75U1mA下的泄漏电流试验沟通耐压试验红外测温试验高压开关柜预防性试验作业指导书一、适用范围工作。
二、参考资料及标准标准三、试验工程:四、安全及预控措施1．安全措施：序号1 工作内容试验前预备危急点把有故障的试验设备带预控措施工作前应检查试验设备是否齐备、序号安全措施内容试验负责人应由有阅历的人员担当，试验开头前，试验负责人应对全体试验人员具体交3代试验中的安全留意事项；明确站内带电设备范围，做好安全隔离措施，与带电局部保持足够的安全距离4试验用的接地线应有牢靠的接地点，试验设备及被试设备需接地的端子应牢靠接地5试验时用的放电地线的接地端应牢靠接地，绝缘手套、绝缘鞋应穿好6临时电源要有安全保护措施，带电局部不得暴露7试验引线应尽量缩短，必要时用绝缘物支撑结实8试验人员进入试验场地必需配戴安全帽；高空作业时必需使用安全带试验现场需设置警示带、围栏，并在警示带或围栏上向外悬挂“止步，高压危急”，“禁9止入内，高压危急”等标示牌，并派人看管，被试设备两端不在同一点时，另一端还应设置警示带、围栏、标示牌，派人看管试验前应将被试设备与其它设备的连接断开，并留有足够的安全距离；与被试设备相邻10的其他设备应牢靠接地11 为保证人身和设备安全，在进展绝缘电阻测量后应对试品充分放电。
高压开关柜作业指导书一、引言高压开关柜作为电力系统的重要组成部分，广泛应用于电力输配、变电站、工矿企业等场合。
正确、安全地操作高压开关柜是保障电力系统稳定运行的重要环节。
本文档旨在为高压开关柜的操作人员提供详细的作业指导，以确保操作的安全有效性。
二、操作准备1. 确认电源状态：在进行任何操作之前，必须先确认高压开关柜的电源已断开，且没有任何残留电流。
可使用相应的仪器进行测量确认。
2. 工具准备：准备必要的工具，包括绝缘手套、绝缘工具、绝缘垫板等。
确保这些工具的绝缘性能良好，并定期检查和测试。
3. 通风检查：由于高压开关柜内部可能有有害气体积累，操作前应先进行通风检查，确保操作人员的安全。
4. 操作人员准备：操作人员必须具备相关的电力知识和操作经验，并严格按照规定进行操作。
在操作过程中，必须穿戴合适的防护服装和防护用具。
三、操作流程1. 开柜操作：a. 使用正确的绝缘工具打开高压开关柜的门。
b. 检查柜内是否有异物或掉落物，若有，必须予以清除。
c. 检查各回路的接地情况，确保接地装置正常。
2. 操作前检查：a. 检查开关柜的操作机构是否处于安全位置。
b. 检查所有的开关、隔离刀闸和断路器是否处于断开状态。
c. 检查仪表仪器的状态和准确性，如压力表、温度计等。
3. 操作过程：a. 操作人员必须持握绝缘手套，并严禁触摸带电部分。
b. 按照操作步骤，依次合闸开关、合闸隔离刀闸、合闸断路器。
c. 在操作过程中，要密切观察仪表仪器的显示和指示灯，确保各项参数正常。
d. 若操作过程中出现故障或异常情况，必须立即停止操作并上报处理。
4. 操作结束：a. 全部开关和隔离刀闸必须断开，断开前要确认是否有电流或电压存在。
b. 确定操作机构处于安全位置后，用绝缘工具关闭高压开关柜的门。
c. 清理操作现场，确保没有残留物。
四、安全注意事项1. 操作人员必须严格按照操作规程进行操作，切勿擅自修改或忽略任何步骤。
2. 操作前必须确保周围环境无爆炸性气体或易燃物质。

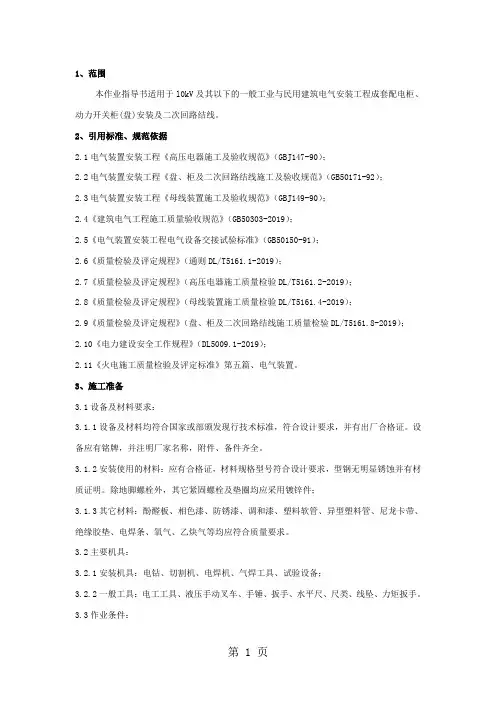

1、范围本作业指导书适用于l0kV及其以下的一般工业与民用建筑电气安装工程成套配电柜、动力开关柜(盘)安装及二次回路结线。
2、引用标准、规范依据2.1电气装置安装工程《高压电器施工及验收规范》（GBJ147-90）；2.2电气装置安装工程《盘、柜及二次回路结线施工及验收规范》（GB50171-92）；2.3电气装置安装工程《母线装置施工及验收规范》（GBJ149-90）；2.4《建筑电气工程施工质量验收规范》（GB50303-2019）；2.5《电气装置安装工程电气设备交接试验标准》（GB50150-91）；2.6《质量检验及评定规程》（通则DL/T5161.1-2019）；2.7《质量检验及评定规程》（高压电器施工质量检验DL/T5161.2-2019）；2.8《质量检验及评定规程》（母线装置施工质量检验DL/T5161.4-2019）；2.9《质量检验及评定规程》（盘、柜及二次回路结线施工质量检验DL/T5161.8-2019）；2.10《电力建设安全工作规程》（DL5009.1-2019）；2.11《火电施工质量检验及评定标准》第五篇、电气装置。
3、施工准备3.1设备及材料要求：3.1.1设备及材料均符合国家或部颁发现行技术标准，符合设计要求，并有出厂合格证。
设备应有铭牌，并注明厂家名称，附件、备件齐全。
3.1.2安装使用的材料：应有合格证，材料规格型号符合设计要求，型钢无明显锈蚀并有材质证明。
除地脚螺栓外，其它紧固螺栓及垫圈均应采用镀锌件；3.1.3其它材料：酚醛板、相色漆、防锈漆、调和漆、塑料软管、异型塑料管、尼龙卡带、绝缘胶垫、电焊条、氧气、乙炔气等均应符合质量要求。
3.2主要机具：3.2.1安装机具：电钻、切割机、电焊机、气焊工具、试验设备；3.2.2一般工具：电工工具、液压手动叉车、手锤、扳手、水平尺、尺类、线坠、力矩扳手。
3.3作业条件：3.3.1土建工程基本施工完毕、墙面、屋顶喷浆刷漆完毕，无漏水。
开关柜加工作业指导书一、前言开关柜作为电力系统中重要的配电设备之一，其质量和安全性直接关系到电力系统的稳定运行。
为了提高开关柜加工作业的效率和质量，减少错误和事故的发生，制定本作业指导书，对开关柜加工作业进行具体的指导。
二、作业准备1. 确认工作任务：在进行开关柜加工作业之前，首先要明确工作任务，了解具体的要求和时间安排。
2. 工具仪器准备：确认所需要的工具、仪器和设备是否完备，并保持其良好的状态，确保在作业过程中能够正常使用。
3. 安全措施：根据作业环境的具体情况，采取相应的安全措施，包括穿戴好安全防护装备、防止触电、防止火灾等。
4. 资料准备：将所需要的设计图纸、材料清单等资料准备齐全，并在作业过程中随时查阅。
三、加工作业流程1. 准备工作：将开关柜加工需要的材料、工具、设备等准备齐全，并按照作业要求进行摆放和整理。
2. 尺寸标定：根据设计图纸上的要求，将开关柜板材进行尺寸标定，包括长度、宽度和厚度等，并在相应位置进行标记。
3. 开料加工：根据尺寸标定的要求，使用相应的机械设备进行开料加工，如切割机、钻孔机等。
在加工过程中，要注意安全，避免发生意外事故。
4. 边缘加工：将开料加工好的板材进行边缘加工，包括倒角、切割等，以提高开关柜的整体美观度和使用性能。
5. 组装固定：将开料加工和边缘加工好的板材进行组装，采用螺栓、铆钉等方式进行固定，确保开关柜的结构稳固。
6. 表面处理：对开关柜的表面进行处理，包括打磨、喷涂等，以提高开关柜的耐磨性和防腐性。
7. 配电装置安装：将配电装置按照设计要求进行安装，包括断路器、开关等，并进行电气连接和绝缘处理，确保安全可靠。
8. 电路接线：根据电气图纸的要求，进行开关柜的电路接线，确保接线正确、牢固，避免短路、漏电等问题。
9. 功能测试：对已经完成的开关柜进行功能测试，确保每个部件的正常工作，并对不合格的部件进行调整或更换。
10. 清洁整理：将加工过程中产生的垃圾、废料进行清理，将工具、设备进行归位，并将作业区域进行整理，保持整洁。
目录1. 适用X围12. 编写依据13. 作业流程14. 安全风险辨识与预控15. 作业准备26．作业方法47. 质量控制措施与检验标准61.适用X围本作业指导书适用于变电站内10kV 小车式、固定式高压开关柜的安装作业。
哈密星星峡35kV 变电站采用XX重开电气XX提供的固定式高压开关柜，型号为KYN28A-12。
安装包括：配电盘安装、硬母线安装、真空断路器检查、二次回路检查与接线的安装作业。
2. 编写依据表2-1编写依据3.1 作业（工序）流程图图3-1 作业(工序)流程图4.安全风险辨识与预控表4-1 危险点辨识与预控措施施工单位检查人：监理单位检查人：日期：日期：注1：对存在风险且控制措施完善填写“√”，存在风险而控制措施未完善填写“×”，不存在风险则填写“一”，未检查项空白。
注2：安全风险辨析与预控措施表在有新的风险因素与预控措施时可增加补充，下同。
5. 作业准备5.1 人员配备表5-1作业人员配备5.2 工器具与仪器仪表配置表5-2 主要工器具与仪器仪表配置6．作业方法6.1施工准备技术准备：按规程、厂家安装说明书、图纸、设计要求与施工措施对施工人员进行技术交底，交底要有针对性。
人员组织：技术负责人、安装负责人、安全质量负责人和技术工人。
机具的准备：按施工要求准备机具并对其性能与状态进行检查和维护。
施工材料准备：焊条、螺栓、油漆等。
6.2基础检查6.2.1 用经纬仪与钢卷尺对开关柜基础进行核对尺寸，检查基础槽钢长度、宽度、标高与相对位置是否符合设计要求，以与检查基础槽钢的直线度和水平度，误差不得超过允许值；检查高压与控制电缆的孔洞是否对应开关柜的排列布置。
6.2.2 清除基础槽钢面上的灰砂，完成槽钢的接地工作，测量基础槽钢的水平度和不直度，找出最高点，并标注高差，开关柜宜从中间开始就位。
6.3 搬运与开箱检查6.3.1 现场搬运盘柜（1）开关柜的搬运设专人指挥，配备足够的施工人员，以保证人身和设备安全。
高压开关柜作业指导书高压开关柜作业指导书（一）一、引言高压开关柜是电力系统中非常重要的设备之一，用于控制和保护电路。
为了确保高压开关柜的正常运行，本文将详细介绍高压开关柜的作业指导。
二、作业前准备1. 熟悉高压开关柜的基本结构和原理，了解相关操作规程。
2. 确认开关柜的通电状态和工作环境是否安全稳定。
3. 检查所需工具和设备是否完备，如绝缘手套、绝缘靴、工具箱等。
4. 做好防护措施，如穿戴绝缘工具、带好安全帽等。
三、作业步骤1. 开启高压开关柜门，确保柜内无明火、异味等危险情况。
2. 检查各种开关的位置和状态，并做好记录。
3. 根据实际需求，选择合适的操作方式。
如手动操作、远程控制等。
4. 操作前，先确认所需操作的开关是否处于停止状态，并拉下备开关。
5. 操作时，要轻拿轻放，避免用力过猛或拧紧过度，以免损坏设备。
6. 操作过程中，要保持清洁卫生，及时清除杂物和灰尘。
7. 操作后，关闭高压开关柜门，确保安全可靠。
四、应急处理1. 遇到设备异常或故障时，首先切断电源，并立即报告上级。
2. 在应急情况下，严禁擅自操作，应按照规定流程处理。
3. 在作业过程中，如遇短路、漏电等情况，应立即停止操作，并采取应急措施。
高压开关柜作业指导书（二）五、作业注意事项1. 严格遵守作业规程和操作流程，确保作业安全。
2. 操作时应集中注意力，切勿分心或大意。
3. 操作人员必须经过专业培训和持证上岗，具备相关技能和知识。
4. 严禁在高压开关柜附近吸烟、使用明火等危险行为。
5. 操作人员要注意个人防护，严格按照规定穿戴绝缘工具和防护设备。
6. 严禁擅自改变高压开关柜的接线、调整参数等操作。
7. 不得将高压开关柜用于不正当用途，防止违规操作。
六、作业结束1. 完成作业后，将高压开关柜恢复到正常工作状态，并做好记录。
2. 清理作业现场，保持整洁。
3. 及时将作业情况报告上级，并做好相关资料整理和存档。
七、结语高压开关柜的作业是一项非常重要的工作，要严格按照操作规程进行，确保作业安全和设备正常运行。
高压开关柜安装作业指导书
二○一○年十月
作业指导书签名页
目录
1.适用范围.......................................................... 错误!未定义书签。
2. 编写依据......................................................... 错误!未定义书签。
3. 作业流程......................................................... 错误!未定义书签。
3.1作业（工序）流程图............................................... 错误!未定义书签。
4. 安全风险辨析与预控 (2)
5. 作业准备 (3)
5.1 人员配备 (3)
5.2 主要工器具及仪器仪表配置 (3)
6．作业方法 (4)
6.1施工准备： (4)
6.2基础检查 (4)
6.3搬运及开箱检查................................................... 错误!未定义书签。
6.4盘柜就位安装 (5)
6.5开关柜内母线安装 (5)
6.6断路器及隔离开关的调整 (5)
6.7安装后注意事项 (6)
7. 质量控制措施及检验标准 (6)
7.1质量控制措施 (6)
7.2质量控制表单 (6)
7.3检验标准 (7)
1.适用范围
本作业指导书适用于变电站内10kV小车式、固定式高压开关柜的安装作业。
2. 编写依据
3. 作业流程
3.1 作业（工序）流程图
图3-1作业流程图
6.2.1 用经纬仪及钢卷尺对开关柜基础进行核对尺寸，检查基础槽钢长度、宽度、标高及相对位置是否符合设计要求，以及检查基础槽钢的直线度和水平度，误差不得超过允许值；检查高压及控制电缆的孔洞是否对应开关柜的排列布置。
6.2.2 清除基础槽钢面上的灰砂，完成槽钢的接地工作，测量基础槽钢的水平度和不直度，找出最高点，并标注高差，开关柜宜从中间开始就位。
6.3 搬运及开箱检查
6.3.1 现场搬运盘柜
（1）开关柜的搬运设专人指挥，配备足够的施工人员，以保证人身和设备安全。
（2）根据现场情况，设备的搬运、移动采用推车进行。
搬运时，用吊车将开关柜吊到推车上，然后一人拉推车的把手，3人合力推柜体，1人专门负责观察推车行走的路线，防止推车的轮子掉到
孔洞里及防止柜体倾覆。
（3）盘柜搬运时应按图纸将盘柜按顺序摆放，以方便下一步盘柜的就位安装。
6.3.2 设备检查时厂家、监理及业主代表应在现场。
检查的主要内容：检查表面有无刮伤或撞击痕迹，对照设计图纸及核对到货清单、检查设备型号、规格、数量是否相符，以及随柜而到的有关附件、备件、仪表、仪器、专用工具的数量及规格与清单是否相符；特别对于瓷瓶等瓷件更应该认真检查有无变形、破损、受潮；检查厂家出厂技术文件是否齐全；如在检查中发现的缺损件、厂家资料不齐全等应在开箱检查记录上填好，由在场厂家、监理及业主代表签名见证，通知物资供应部门补回。
6.4 盘柜就位安装
6.4.1 首先根据设计的尺寸拉好整排屏柜的直线。
按设计位置和尺寸把第一块盘用线锤和水平尺进行找正，按规范盘柜垂直度误差应小于每米 1.5mm，如达不到要求可在柜底垫垫块，但垫块不能超过三块且垫块不能有松动，达到要求后，在开关柜的四个底角上烧焊或钻孔用螺栓将其固定。
6.4.2 第一面开关柜安装好后，其他开关柜就按第一个柜作为标准拼装起来。
通常10KV配电盘柜以主变进线盘柜为第一面柜开始安装，然后分别向两侧拼装。
如发现基础槽钢的水平误差较大，应选主变进线柜第一面柜的安装位置。
6.4.3 依次将盘逐块找正靠紧。
检查盘间螺丝孔应相互对应，如位置不对可用圆锉修整。
带上盘间螺丝（不要拧紧），以第一块盘为准，用撬棍对盘进行统一调整，调整垫铁的厚度及盘间螺丝松紧，使每块盘达到规定要求，依次将各盘固定。
最后要求成列柜顶水平高差不大于5mm,成列柜面不平度小于5mm,柜间缝隙小于2mm。
6.5开关柜内母线安装
6.5.1 柜内母线厂家已配备。
柜体间联络母线安装应按分段图、相序、编号、方向和标志正确放置；母线的搭接面应连接紧密，并应在接触面上涂一层电力复合脂。
连接螺栓用力矩扳手紧固，其紧固力矩值应符表7-1的规定。
6.5.2 封闭母线桥由厂家到现场实测尺寸并在厂制作好后再送往现场安装，安装前先搭设好脚手架，根据母线桥安装高度搭设至合适高度，根据安装图纸将母线箱逐个抬上脚手架摆放，拼装连接时从两端往中间靠拢连接，用短木方调整母线箱安装高度，在设有吊杆处用吊杆调整母线箱高度及水平度，拼接过程中不宜将两个母线箱之间的螺栓紧固，应留有一定的间隙，以便统一调整母线桥的间隙分布，整个母线箱拼接完成后检查整体水平度和拼装间隙的分布，调整后逐步将螺栓紧固，并让吊杆处于适当的受力状态。
6.5.3 母线安装应符合下列要求：
（1）交流母线的固定金具或其他支持金具不应成闭合磁路。
（2）当母线平置时，母线支持夹板的上部应与母线保持1~1.5mm的间隙；当母线立置时，上部压板应与母线保持1.5~2mm的间隙。
（3）母线对地及相与相之间最小电气距离应符合规程中的规定：10kV不小于125mm。
（4）母线桥安装时应注意母线桥体的美观，保证横平竖直，桥体与桥体、柜体驳接处的缝隙应小于2mm。
（5）母线安装完成后进行核相。
6.6 断路器及隔离开关的调整
6.6.1 断路器的调整（小车式、固定式开关均适用）：高压开关柜内真空断路器厂家已调整好，我们在现场不准自行解体调整，如检查到有些断路器的机械特性参数不符合要求，应立即通知厂家到现场调整。
6.6.2 隔离开关的调整（固定式开关适用）：检查隔离开关是否满足规范要求，如达不到要求通知厂家到现场调整。
隔离开关的具体检查项目：三相同期性，触头是否偏心，触头与触指的接触情况。
注：小车式无上、下隔离刀闸，只有接地刀闸，调整方法与上述类同。
6.7安装后注意事项
6.7.1高压柜安装完后，要全面地进行检查，清理工作现场的工具。
7. 质量控制措施及检验标准
7.1质量控制措施
7.1.1 基础预埋槽钢的直线度误差应不超过每米1mm，全长不超过5mm；水平度误差不超过每米1mm，全长不超过5mm。
预埋槽钢应在土建施工阶段进行预埋质量控制，在预埋槽钢二次灌浆前应确认预埋质量符合要求后进行二次灌浆。
7.1.2 高压柜体拼装的垂直度误差不大于1.5mm；成排水平度误差不超过5mm；成排表面不平度不超过5mm；柜体间缝隙应不大于2mm。
用垫铁调整水平度时，同一位置的垫铁的数量不能超过三块且不能有松动。
7.1.3 母线安装应符合下列要求：
(1)交流母线的固定金具或其他支持金具不应成闭合磁路。
(2)当母线平置时，母线支持夹板的上部应与母线保持1~1.5mm的间隙；当母线立置时，上部压
7.1.7 高压开关柜安装后表面应保护油漆完好，表面无剥落生锈、划痕、碰损等。
柜内应干净，无
积尘。
7.1.8 断路器操作机构各部件工作正常，刀闸操作灵活、无卡阻现象。
五防闭锁功能良好无损坏。
7.2质量控制表单
质量控制表单按XXXX表XXX进行。
7.3 检验标准
质量检验按Q/CSG 1007.2-2007《110kV~500kV送变电工程质量检验及评定标准第2部分：变电电气安装工程》中Q/CSG表3.4.1-1、表3.4.1-2、表3.4.3进行，并应符合标准要求。
