大功率可编程的直流稳压电源

用户手册可编程直流电源HDP43XX/44XX系列V 1.1版权声明版权青岛汉泰电子有限公司。

声明青岛汉泰电子有限公司保留对此文件进行修改而不另行通知之权利。

青岛汉泰电子有限公司承诺所提供的信息正确可靠，但并不保证本文件绝无错误。

请在使用本产品前，自行确定所使用的相关技术文件规格为最新有效的版本。

若因贵公司使用青岛汉泰电子有限公司的文件或产品，而需要第三方的产品、专利或者著作等与其配合时，则应由贵公司负责取得第三方同意及授权。

关于上述同意及授权，非属本公司应为保证之责任。

技术支持如果您在使用青岛汉泰电子有限公司的产品过程中，有任何疑问或不明之处，可通过以下方式取得服务和支持：A:请联系青岛汉泰电子有限公司当地经销商；B:请联系青岛汉泰电子有限公司当地直属办事机构；C:请联系青岛汉泰电子有限公司总部。

公司联系方式：青岛汉泰电子有限公司地址：山东省高新区宝源路780号35号楼邮编：266114Email：******************技术支持：Email：******************常规安全事项概要一般安全概要仔细阅读下列安全性预防措施，以避免受伤，并防止损坏本产品或与本产品连接的任何产品为避免可能的危险，请务必按照规定使用本产品。

避免起火和人身伤害。

只有专业授权人员才能执行维修。

使用正确的电源线。

只使用所在国家认可的本产品专用电源线。

正确连接与断开。

选择正确的交流电源输入档位，输入在其允许范围内的交流电压。

连接到输出端子前，请先关闭电源。

仪器断电前，先将其所带负载断开再断电。

将产品接地。

为避免电击，本产品通过电源线的接地导体接地，接地导体必须与地相连。

在连接本产品的输入或输出端前，请务必将本产品正确接地。

正确连接探头。

如果使用探头，探头地线必须连接到接地端上。

请勿将探头地线连接至高电压。

查看所有终端额定值。

为避免起火或过大电流的冲击，请查看产品上所有的额定值和标记说明。

请在连接产品前查阅产品手册以了解额定值的详细信息。

可调直流稳压电源XXXXXX XXXX可调直流稳压电源1摘要中文摘要：可调直流稳压电源是采用当前国际先进的高频调制技术，其工作原理是将开关电源的电压和电流展宽，实现了电压和电流的大范围调节，同时扩大了目前直流电源供应器的应用。

本文通过变压器、整流二极管、滤波电容及集成稳压器来设计直流稳压源电路测量情况为：（1）输出电压在1.5V-12V范围内连续可调，输出电流最大可达1A;（2）输出纹波电压小于5mV，稳压系数小于3%，输出电阻小于0.1Ω。

英文摘要：Adjustable dc manostat is USES the current international advanced high frequency modulation technology, its working principle is will switch power supply voltage and current, realizing the detuning range of voltage and current regulation, broadens currently dc power supply application. This article through the transformer, rectifier diode, filter capacitance and integrated voltage source to design the dc voltage stabilizer Circuit measurements for: (1) the output voltage in 12V range 1.5 V - continuously adjustable output current biggest can reach 1A; (2) the output ripple voltage less than 5mV voltage coefficient，less than 3 percent, less than 0.1 Ω output resistance.关键词：可调直流稳压、变压器、稳压器、输出电压2引言随着电子技术迅速发展，对电子设备的电源要求越来越高。

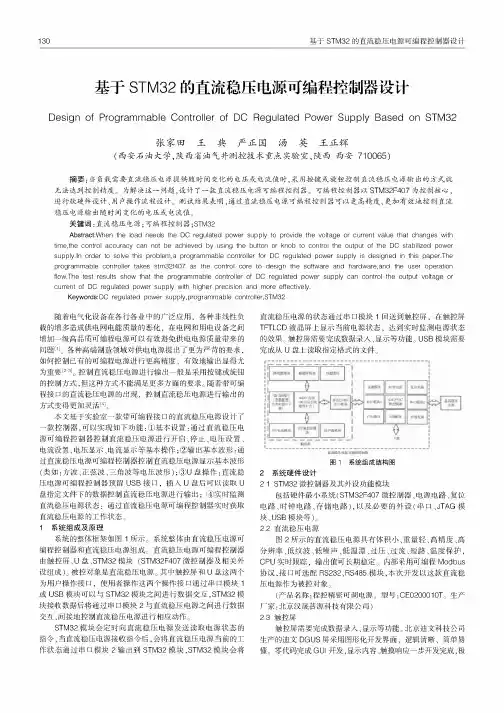

130基于STM32的直流稳压电源可编程控制器设计基于STM32的直流稳压电源可编程控制器设计Design of Programmable Costroller of DC Regulated Power Supply Based on STM32张家田王典严正国汤英王正辉（西安石油大学，陕西省油气井测控技术重点实验室，陕西西安710065）摘要：当负载需要直流稳压电源提供随时间变化的电压或电流值时，采用按键或旋钮控制直流稳压电源输出的方式就无法达到控制精度。

为解决这一问题,设计了一款直流稳压电源可编程控制器。

可编程控制器以STM32F407为控制核心，进行软硬件设计、用户操作流程设计。

测试结果表明，通过直流稳压电源可编程控制器可以更高精度、更加有效地控制直流稳压电源输出随时间变化的电压或电流值。

关键词：直流稳压电源；可编程控制器；STM32Abstract:When the load needs the DC regulated power supply to provide the voltage or current value that changes with time,the control accuracy can not be achieved by using the button or knob to control the output of the DC stabilized power supply.In order to solve this problem,a programmable controller for DC regulated power supply is designed in this paper.The programmable controller takes stm32f407as the control core to design the software and hardware,and the user operation flow.The test results show that the programmable controller of DC regulated power supply can control the output voltage or current of DC regulated power supply with higher precision and more effectively.Keywords:DC regulated power supply,programmable controller,STM32随着电气化设备在各行各业中的广泛应用，各种非线性负载的增多造成供电网电能质量的恶化，在电网和用电设备之间增加一级高品质可编程电源可以有效避免供电电源质量带来的问题［1］。

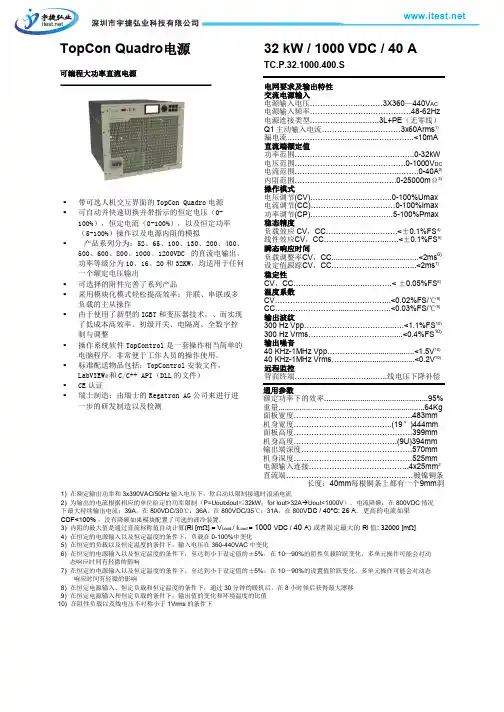

▪ 带可选人机交互界面的TopCon Quadro 电源▪可自动并快速切换并带指示的恒定电压（0-100%），恒定电流（0-100%），以及恒定功率（5-100%）操作以及电源内阻的模拟▪产品系列分为：52、65、100、130、200、400、500、600、800、1000、1200VDC 的直流电输出，功率等级分为10、16、20和32KW ，均适用于任何一个额定电压输出▪ 可选择的附件完善了系列产品▪ 采用模块化模式轻松提高效率：并联、串联或多负载的主从操作▪由于使用了新型的IGBT 和变压器技术，、而实现了低成本高效率。

初级开关、电隔离、全数字控制与调整▪ 操作系统软件TopControl 是一套操作相当简单的电脑程序，非常便于工作人员的操作使用。

▪ 标准配送物品包括：TopControl 安装文件，LabVIEW ®和C/C++ API （DLL 的文件）▪ CE 认证▪瑞士制造：由瑞士的Regatron AG 公司来进行进一步的研发制造以及检测1) 在额定输出功率和3x390VAC/50Hz 输入电压下，软启动以限制接通时浪涌电流2) 为输出的电流根据相应的单位给定的功率限制（P=Uoutxlout ≤32kW ；for lout>32A →Uout<1000V ）。

电流降额：在800VDC 情况下最大持续输出电流：39A ，在800VDC/30℃：36A ，在800VDC/35℃：31A ，在800VDC / 40°C: 26 A 。

更高的电流如果CDF<100% ，没有降额如果模块配置了可选的液冷装置。

3) 内阻的最大值是通过直流标称值自动计算(Ri [m Ω] = V Load / I Load = 1000 VDC / 40 A) 或者限定最大的 Ri 值: 32000 [m Ω]. 4) 在恒定的电源输入以及恒定温度的条件下，负载在0-100%中变化5) 在恒定的负载以及恒定温度的条件下，输入电压在360-440VAC 中变化6) 在恒定的电源输入以及恒定温度的条件下，至达到小于设定值的±5%，在10—90%的阻性负载阶跃变化，多单元操作可能会对动态响应时间有轻微的影响7) 在恒定的电源输入以及恒定温度的条件下，至达到小于设定值的±5%，在10—90%的设置值阶跃变化，多单元操作可能会对动态响应时间有轻微的影响8) 在恒定电源输入、恒定负载和恒定温度的条件下，通过30分钟的暖机后，在8小时候后获得最大漂移 9) 在恒定电源输入和恒定负载的条件下，输出值的变化和环境温度的比值 10) 在阻性负载以及线电压不对称小于1Vrms 的条件下电源连接类型…………….........…..3L+PE （无零线） Q1主动输入电流……….…...........………3x60Arms 1) 漏电流…………………..…….........…………..<10mA 直流端额定值功率范围……………………………..…..……..0-32kW 电压范围…………………………….……….0-1000V DC 电流范围…………………….…..…..……..…….0-40A 2) 内阻范围……………………...........…….0-25000m Ω3) 操作模式电压调节(CV)………………....………..0-100%Umax 电流调节(CC)………………..……..……0-100%Imax 功率调节(CP)………………….………..5-100%Pmax 稳态精度负载效应CV ，CC …………….…...…….<±0.1%FS 4) 线性效应CV ，CC ……………......…...….<±0.1%FS 5) 瞬态响应时间负载调整率CV ，CC.........................................<2ms 6)设定值跟踪CV ，CC …………………….……...<2ms 7) 稳定性CV ，CC …………..........….….….…….< ±0.05%FS 8) 温度系数CV ……………………...……….….…...<0.02%FS/℃9) CC ……………………............….……..<0.03%FS/℃9) 输出波纹300 Hz Vpp ……………………………...….<1.1%FS 10)300 Hz Vrms …………………………….....<0.4%FS 10)输出噪音40 KHz-1MHz Vpp …………….......................<1.5V 10) 40 KHz-1MHz Vrms ……................................<0.2V 10) 远程监控背面终端……..............…...……...…..线电压下降补偿 通用参数额定功率下的效率.................................................95%重量.....................................................................64Kg 面板宽度………………………….…………….483mm 机身宽度………………………….……..(19″)444mm 面板高度………………………….…………….399mm 机身高度………………………….……….(9U)394mm 输出端深度……………………….…………….570mm 机身深度………………………….…………….525mm 电源输入连接…………………..……………..4x25mm 2 直流端………………………...……………...…镀镍铜条长度：40mm 每根铜条上都有一个9mm 洞11) 环境温度或CDF 的限制：是指额定输出。

高精度可编程直流电源原理(一)高精度可编程直流电源介绍•高精度可编程直流电源是一种可以提供稳定、可调的直流电压和电流输出的电子设备。

•它具有高精度、可编程控制、多功能等特点，广泛应用于科研实验、电子设备测试、通信设备等领域。

基本原理1.输入电源：高精度可编程直流电源通常通过交流电源（AC）输入，经过整流和滤波电路将交流电转换为直流电。

2.电压调节：通过电压调节电路，可以控制输出电压的大小。

常见的调节方式有可变电阻调节、PWM调节等。

3.电流控制：电流控制电路通过反馈机制，监测输出电流并进行调整，以达到设定的电流值。

4.保护功能：高精度可编程直流电源通常具有过压、过流、过热等保护功能，确保设备及用户的安全。

精度与分辨率1.精度：高精度可编程直流电源的精度指输出电压或电流与设定值之间的偏差程度。

精度一般用百分比或以千分比表示。

2.分辨率：分辨率指调节输出电压或电流时，能够调节的最小单位。

较高的分辨率可以提供更准确和精确的控制。

可编程性与控制方式1.可编程性：高精度可编程直流电源可以通过不同的编程方式来设定输出电压和电流的数值。

常见的编程方式有面板按键编程、PC端软件编程、通讯协议编程等。

2.控制方式：高精度可编程直流电源的控制方式包括恒压模式和恒流模式。

在恒压模式下，输出电压稳定，而在恒流模式下，输出电流稳定。

功能特点1.输出模式：高精度可编程直流电源通常支持恒压模式和恒流模式两种输出模式，可根据需求进行切换。

2.过载保护：在实际使用中，电流可能会超过设定的最大值，高精度可编程直流电源通常具有过载保护功能，确保设备安全。

3.调节速度：高精度可编程直流电源的调节速度对于某些应用场景很重要，较快的调节速度可以提高工作效率。

4.反馈机制：通过反馈电路监测输出情况，并进行调整，以保持输出的稳定性和精度。

应用领域1.科研实验：高精度可编程直流电源在科学研究中的应用广泛，例如电化学实验、材料研究等。

2.电子设备测试：在电子设备的生产和测试过程中，高精度可编程直流电源可以提供稳定的电源供应。

可编程直流稳压电源安全操作及保养规程引言可编程直流稳压电源在实验室和工业生产中扮演着重要的角色。

为了保证其安全操作以及延长使用寿命，本文档将介绍可编程直流稳压电源的安全操作规程和保养方法。

1. 安全操作规程在操作可编程直流稳压电源时，需要遵守一些基本的安全规程，以保证操作者的安全并防止电源设备受到损坏。

1.1 熟悉设备在使用之前，应该详细了解可编程直流稳压电源的工作原理、功能以及控制界面等。

阅读设备说明书，并咨询专业人员以获取相关操作建议。

1.2 正确连接电源在连接可编程直流稳压电源之前，确保设备已经关闭，并将电源开关关闭。

正确连接电源并确保电源的输入电压和频率与设备要求一致。

1.3 地线连接连接可编程直流稳压电源时，应使用带有接地线的插头。

接地线将有助于防止电源设备的外壳产生带电并减少触电风险。

1.4 避免过载在使用可编程直流稳压电源时，避免将加载电流超过设备规定的最大额定电流。

过载可能导致电源设备的损坏，并且可能对操作者造成危险。

1.5 定期检查设备定期检查设备的电缆、插头和接口，确保其没有破损或异常。

如果发现任何问题，应立即停止使用电源设备，并寻求专业人员的帮助修理。

2. 保养方法定期保养可编程直流稳压电源可以延长其使用寿命，并保持其正常工作状态。

2.1 清洁电源设备定期使用干净的布或纸巾清洁可编程直流稳压电源的外壳和显示屏。

确保使用的布或纸巾是干燥的以防止进水。

2.2 避免灰尘积聚在长时间不使用电源设备时，应使用防尘罩或将其放入干燥的地方以避免灰尘的积聚。

灰尘可能会影响设备的散热效果和正常工作。

2.3 定期校准设备可编程直流稳压电源在长时间的使用后可能出现输出电压漂移等问题。

定期校准设备可以保证其输出的准确性和稳定性。

2.4 避免潮湿环境使用可编程直流稳压电源时，应避免将其放置在潮湿或多尘的环境中。

潮湿环境可能会导致电源设备内部元件腐蚀并影响其性能。

结论通过遵守安全操作规程和定期保养可编程直流稳压电源，可以最大程度地确保操作者的安全并延长电源设备的使用寿命。

至茂电子生产的DLC6000系列开关型直流稳压稳流电源是产品研发、产品集成、产品认证、生产测试及老化、自动化制造测试和过程控制等应用领域的可靠高性能直流电源供应器。

产品采用高频PWM硬件调整软开关控制技术，具备交、直流兼容输入及各种保护功能。

采用进口IGBT模块功率器件及全桥变换技术，具体高效能、高精度、高稳定性、小体积等特性，优化于线性电源和硅整流电源的高效率，产品可长时间运行可靠，过载能力强。

别名：可调开关电源，可调直流稳压电源，大功率直流稳压电源，直流可调稳压电源，直流电源供应器，大功率直流电源。

DLC6000系列开关型直流稳压稳流电源电压电流值从零至额定值连续可调，恒压恒流自动转换，在额定范围内任意选择且限制保护点。

电压、电流同时数字显示。

内置温控散热风扇，既能有效散热，又能有效延长风扇寿命；产品具有过压、过流、输入缺相、输入欠压、输入过压、短路、过载等保护功能。

开机延时软启动，避免开机输出电压过冲。

产品可多台并串机，实现功率扩容。

产品控制可手动旋钮、按键、计算机、PLC等可选。

目前DLC6000系列开关型直流稳压稳流电源广泛应用于电力、工控、通信、科研、铁路、汽车、船舶、蓄电池充电、航空航天、表面处理、电化学、新能源、电容器、电机、污水处理、电子产品生产检测、LED照明、加热、地质勘探、医疗设备（MRI）、半导体设备（MOCVD）、真空镀膜设备等行业。

国内已有众多企业单位使用DLC6000系列直流稳压稳流电源用于产品测试和老化，另外众多科研单位、军工电子研究所、航空电器、有色金属等单位，使用此电源进行高精度高强度电源供应下的科研工作，广受好评。

产品特点1、显示：输出电压电流LED显示（可按客户要求加装LCD液晶显示）；2、外观：采用台式、塔式或19英寸标准化尺寸，支持N+1冗余扩容，可组合放置于各种工作台面及机架；3、优点：高频PWM硬件调整软开关控制技术使电源高效率，低纹波、低噪声、高可靠性、体积小、重量轻；4、恒压恒流：输出CC/CV恒压恒流自动切换，电压电流值从零到额定值连续线性调节；5、保护功能：过压保护（OVP)、过流保护(OCP)、过温保护(OTP)、欠压保护、过载保护；6、短路特性：工作状态下可长时间短路；7、外接补偿：可选外接补偿（Remote Sensing），减少回路线缆压降；8、过压保护值：输出过压保护值可调，保护后切断输出并锁定，重新开机恢复；9、电流预置功能：用户可以在不接负载的情况下将负载实际需要的任何电流进行预置，当产品实际有电流输出时，实际输出最大电流可到预先设置值（选配））。

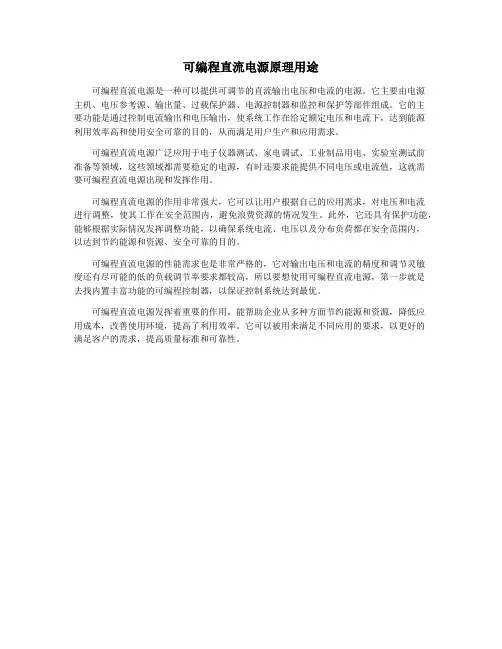

可编程直流电源原理用途
可编程直流电源是一种可以提供可调节的直流输出电压和电流的电源。

它主要由电源
主机、电压参考源、输出量、过载保护器、电源控制器和监控和保护等部件组成。

它的主
要功能是通过控制电流输出和电压输出，使系统工作在给定额定电压和电流下，达到能源
利用效率高和使用安全可靠的目的，从而满足用户生产和应用需求。

可编程直流电源广泛应用于电子仪器测试、家电调试、工业制品用电、实验室测试前
准备等领域，这些领域都需要稳定的电源，有时还要求能提供不同电压或电流值，这就需
要可编程直流电源出现和发挥作用。

可编程直流电源的作用非常强大，它可以让用户根据自己的应用需求，对电压和电流
进行调整，使其工作在安全范围内，避免浪费资源的情况发生。

此外，它还具有保护功能，能够根据实际情况发挥调整功能，以确保系统电流、电压以及分布负荷都在安全范围内，
以达到节约能源和资源、安全可靠的目的。

可编程直流电源的性能需求也是非常严格的，它对输出电压和电流的精度和调节灵敏
度还有尽可能的低的负载调节率要求都较高，所以要想使用可编程直流电源，第一步就是
去找内置丰富功能的可编程控制器，以保证控制系统达到最优。

可编程直流电源发挥着重要的作用，能帮助企业从多种方面节约能源和资源，降低应
用成本，改善使用环境，提高了利用效率。

它可以被用来满足不同应用的要求，以更好的
满足客户的需求，提高质量标准和可靠性。

DLC6000可编程直流电源技术参数DLC6000系列开关式可编程直流电源是采用PWM技术的高频开关式直流电源，模块化设计，采用先进的DSP数字控制技术，具有恒压、恒流、恒功率模式输出，可自动交叉变换，维持控制与保护兼顾特性，确保直流电源输出的高精度、低纹波、电压电流动态响应速度快，且效率高达93%；与传统的可控硅电源相比较，高频开关式直流电源具有体积小，重量轻，纹波小，功率因数高、稳定性好等优点，特别是高电压输出稳定性尤其明显；产品主要定位于电子电力生产、蓄电池行业、PCB板制造行业及通讯、PLC供电、机电老化试验、直流电机测试、自动测试系统整合、医疗器械、工业、电池充电及模拟、混合动力汽车与光伏逆变器测试研究单位、实验室对高精度直流电源的需求。

用于替代进口中大功率直流电源产品。

◇采用高速DSP进行PID运算,直接输出PWM,模块化设计，高功率密度、体积小、大大降低故障率;◇控制电路采用高速CPU,稳压精度高，纹波小;◇采用16bit高速ADC,快速精确测量电压、电流值;◇具有恒压、恒流模式输出，可自动交叉变换，维持控制与保护兼顾特性;◇具有过压、过流、过温、短路保护功能，在系统中，可开启过压(OVP),过流(OCP),并可对数值进行修改;◇具有9组记忆，可以将常用的参数(电压、电流)设定，方便使用时调用，一次可执行30组不同电压、电流、◇功率、上升时间、运行时间设定，并可连续做999999次循环测试。

运行时间最短可以设定1ms;◇提供嵌入式智能化PC机监控系统，具有RS232、(RS485)通讯接口◇数字式按键操作电压、电流、时间设定◇输入输出隔离.◇恒压、恒流可切换.◇LED、节能灯等灯具测试及老化◇开关电源、电源适配器◇电容器、电阻、继电器、晶体管、传感器等电子器件◇光伏、逆变器测试老化◇航空航天、国防军工◇电动车电机、控制器、直流马达测试及老化◇电解、电镀、腐蚀铝箔加工等◇液晶屏、触摸屏等显示器◇汽车电子、直流电机、电机控制器、点烟器、影音测试老化等型号Model DLC6150-600-250功率Power 150KW 制作方式Working开关PWM输入INPUT相数Phase3φ4W+PE 三相四线+PE电压Voltage 380V±15%频率Frequency50HZ±10%输出OUTPUT电压Voltage 0~600V 可调电流Current0~250A 可调电压纹波rms Voltage Ripple 0.2%FS(满量程)电流纹波rms Current Ripple 0.3%FS(满量程)电源调整率Load Regulation ≤±0.1%FS 负载调整率Load Regulation ≤±0.5%FS 效率Efficiency ≥93%时间精度TimeSetting0.1sec+0.1%电压解析度Voltage Resolution Vo ＜1000:0.1V ；Vo≥1000V:1V电流解析度Current Resolution 输出100A ＞Io≥10A:分辨率0.01A ；输出1000A ＞Io≥100A:分辨率0.1A ；输出Io≥1000A:分辨率1A 。

产品目录60电子负载直流电源可选附件测试系统DH18600系列是一款性能卓越的交流稳压电源，采用PWM 变频方式，实现了高水平高效率，体积小重量轻等特点。

该系列采用7寸高清触摸显示屏，标准的机架尺寸。

可提供稳定的输出电压，并可测量电压、电流、功率、功率因数、峰值系数等多种数据，具有AC/DC/AC+DC 三种输出模式，功能更强大，同时还具有存储功能和完善的保护功能，为您提供高可靠性的电源。

系列_ 7寸高清触摸显示屏_ 多种输出模式AC,DC,AC+DC _ 可调的输出频率，范围0~500Hz _ 更宽的输入范围，85~250Vac _ 可储存和调用多组电压和频率_ 可测量电压、电流、功率、功率因数、 峰值系数等多种数据_ 自定义电压、电流、频率的上下限，防止误操作_ 远端测量功能_ 输入欠压/过压保护，过热保护，输出过载保护_ 标配RS232和LAN 接口_ 可设定输出ON 相位，测试冲击电流型号规格接口DH18611300Vac/5A/500VA 单相RS232/LAN DH18612300Vac/10A/1KVA 单相RS232/LAN DH18614300Vac/20A/2KVA 单相RS232/LAN DH18615300Vac/40A /4KVA 单相RS232/LAN DH18616300Vac/80A /8KVA 单相RS232/LANDH18617300Vac/120A /12KVA 单相RS232/LAN附件DH-UG-18600 用户手册×1 DH-CA-POWER 电源线×1DH-CA-LAN 网线×1DH-CA-USB 连接线×1产品目录61电子负载直流电源可选附件测试系统额定输入电压90～250相数单相频率47~63Hz视在功率约700VA约1.4kVA约2.8kVA 功率因数0.950.950.97额定输出AC电压1~150V/2~300V（输出100V/200V量程)（注3）最大电流（注4）5A/2.5A10A/5A20A/10A 相数单相功率容量500VA1kVA2kVA 最大峰值电流（注5）最大电流（有效值）的4倍负载功率因数0~1（超前或延迟）（注4）频率1~500Hz（注4，6）额定输出DC电压 1.4~212V/2.8~424V（输出100V/200V量程）（注3）最大电流（注4） 2.5A/1.25A5A/2.5A10A/5A 功率容量250W500W1000W输出电压稳定度额定输入电压变动±0.15%以内输出额定电流变动±0.15V/±0.3以内（输出100V/200V量程）（注7）输出额定频率变动±0.5V以内（注8）周围额定温度变动100ppm/℃（注9）输出频率稳定度±0.005%以内，设定误差：±0.01%以内输出电压波形失真度（注10）0.5%以下输出电压响应速度（注11）60μS（标准值）效率（注2）65%75%电压表（注12）分辨率0.1V（RMS)；0.2(0~±212V)/0.3V(±212~±424V)(PEAK,AVE)（注13）误差(10~424V，25±5℃下）±（1%of rdg+2d）以内（RMS,AVE)；±（2%of rdg+2d）以内（PEAK)（注13）电流表（注12）分辨率0.01A（RMS)；0.02A（PEAK,AVE)误差（最大额定电流5%至最大额定电流，25±5℃）±（1%of rdg+2d）以内（RMS,AVE)；±（2%of rdg+4d）以内（PEAK)（注13）功率表（注14）分辨率1W误差（（额定功率10%至额定功率，负载功率因数为1，25±5℃））±（1%of rdg+3d）以内（注13）频率表（注15）分辨率0.1Hz绝缘电阻10MΩ DC500V,1min隔离耐压输入，输出及机壳间，AC1500V电路方式PWM逆变器方式工作温度及湿度0～+50℃/10%RH～90%RH 无凝结重量约20KG体积438*132*570（3U）注：（ 1）输入100V/200V量程通过开关选择。

IT6722(A)可编程电源-全新电路设计，优势尽显摘要：传统的稳压电源在现在种类繁多的测试项目面前，暴露出了越来越多的缺陷，本文主要分析了传统稳压直流电源存在的问题。

艾德克斯IT6722(A)可编程直流电源采用全新电路设计，优化甚至解决了传统电源存在的一些问题。

一、直流稳压电源直流稳压电源是能为负载提供稳定直流电源的电子装置。

目前在汽车，工业，医疗和军事等领域的研发过程中，都需要用到各类的稳压电源。

而随着测试项种类的增加，传统的稳压电源已经越来越无法满足测试者的需求。

二、传统直流稳压电源的缺陷传统的通用稳压电源，为了降低成本，电路设计过于简单，因此存在一系列的问题，导致输出不稳定。

问题一：电网污染问题。

开关电源是通过控制开关管开通和关断的时间比率，维持稳定的输出电压的电源。

其工作在功率管的导通和截止区间，高频的通断会产生较高次电流谐波，并且沿电网输电线路产生传导干扰和辐射干扰，从而对供电系统产生污染，影响其他设备的正常运行。

问题二：辅助电源起到作用有限问题。

开关电源一般由功率主回路，辅助电源和控制回路组成。

通用的开关电源为了节约成本，大多采用非独立型设计，即从功率回路的变压器分离出单独的绕组作为辅助电源给控制回路的芯片供电，但带来的问题是辅助电源与主变压器二者的工作状态互相制约。

如果辅助电源不给控制电路供电，主变压器将不工作。

而当主电路不工作时，辅助电路也随之关闭。

因此会导致电源在输出过小或者过大的情况下，辅助电源的输出电压随之减小或者升高，不稳定的供电电压将导致设备无法稳定输出。

问题三：纹波大的问题。

开关电源输出的并不是纯正的直流电压，里面有些交流成分，这就是纹波和噪音造成的，与开关电源的高频开关动作有关。

因此纹波峰峰值的量测通常在20MHZ 以内量测，纹波有效值通常在1MHZ以内量测。

对于通用的开关电源，以400W为例纹波通常高达200mVpp。

过大的纹波对外界设备造成干扰，因此无法应用于通信等高端领域。

MCU控制的可编程稳压电源设计摘要直流稳压电源是电子设计中常用的设备之一，广泛应用于电子电路的各个领域。

传统的直流稳压电源功能简单，难于控制，可靠性低，干扰大，精度低，体积大且复杂度高。

而基于单片机控制的直流稳压电源则能较好地解决以上传统稳压电源的不足。

本设计控制芯片选用51系列单片机，基本原理为通过单片机串口在线调整X9313系列数字电位器的阻值，从而实现对三端稳压器LM317输出电压的调整。

通过51系列单片机编程可以非常方便地调整X9313数字电位器的阻值。

稳压芯片采用三端稳压器LM317，LM317非常易于使用，只需要两个外部电阻即可设置其输出电压。

本次设计中使用Keil软件进行单片机的编程，Keil软件功能强大，支持C语言编程，借助其调试功能，可以直观的了解到软件运行的结果，使繁琐的编程工作变得简单。

硬件电路仿真使用Proteus 软件，可以方便地对单片机及其外围电路进行仿真。

设计中着重研究了X9313系列数字电位器的原理和应用，以及如何通过单片机串口在线调整数字电位器的阻值。

数字电位器本身能够承受的电流和电压有限，在实际应用中需要进行扩展，本设计介绍了对其端点电压进行扩展的方法。

本设计能够实现计算机在线调整三端稳压器LM317的输出电压，输出电压值和数字电位器的阻值能够在1602液晶上实时显示出来。

关键词：直流稳压电源，单片机，X9313系列数字电位器，三端稳压器LM317，串口，1602液晶A DESIGN OF PROGRAMMABLE DC REGULATEDPOWER SUPPLY BASED ON MCUABSTRACTThe DC regulated power supply is a common device that widely used in the electronic system.Traditional DC Regulated Power Supply has many disadvantages，for examp le，function is simple, low reliability，b ig jam,low accuracy，volume is big and system is complicated. The programmab le DC regulated power supply based on MCU can solve this problems.This design chooses MCS-51 serieses MCU as a controller, the radical princip le of design is changing a X9313 dallastat's resistance by MCU's serial port on line.It is very convenient to change a X9313 dallastat's resistance by MCU's programming.The design chooses the LM317 as regulation chip,only needs two external resistances to change its output vo ltage.This design uses Keil software to program MCU's function.The hardware emulation of MCU and peripheral equip ment use Proteus software.This design emphasizes the prinip le and application of the X9313 dallastat, and how to change a X9313 dallastat's resistance by MCU's serial port on line.The X9313 dallastat's capability of supply voltage and current is restricte d,in practical app lication need to expand its port vo ltage and current.This design introduced a method of expand X9313 dallastat's port vo ltage.This design can use computer to change the output voltage of LM317,and the same time display the value of output vo ltage and the resistance of the X9313 dallastat on 1602LCD.KEY WORDS：DC regulated power supply, MCU, X9313 dallastat, LM317,serial port, 1602LCD目录前言 (1)第一章设计综述 (3)§1.1设计原理图 (3)§1.2X9313对LM317的控制 (3)§1.3串口使用 (4)§1.41602液晶显示 (5)第二章硬件设计 (6)§2.151系列单片机 (6)§2.1.1单片机串口 (7)§2.1.2定时器/计数器 (7)§2.1.3并行I/O接口 (8)§2.2三端稳压器LM317 (8)§2.2.1LM317特性 (9)§2.2.2LM317应用 (9)§2.3集成运放LM324 (10)§2.3.1LM324特性 (10)§2.3.2LM324应用 (11)§2.4数字电位器X9313 (12)§2.4.1X9313工作原理 (12)§2.4.2X9313应用 (14)§2.5Proteus硬件仿真 (15)第三章程序设计 (17)§3.1程序流程图 (17)§3.2X9313程序设计 (18)§3.3单片机串口程序设计 (18)§3.41602液晶显示程序设计 (19)第四章硬件实现及测试 (20)§4.1硬件实现 (20)§4.2硬件测试 (20)结论 (23)参考文献 (24)致谢 (26)附录 (27)前言随着电子技术的迅速发展，直流稳压电源的应用已经非常广泛。

摘要：随着电力电子技术的迅速发展，直流电源应用非常广泛，其好坏直接影响着电气设备或控制系统的工作性能。

目前，市场上各种直流电源的基本环节大致相同，都包括交流电源、交流变压器、整流电路、滤波稳压电路等。

文章介绍了将单片机控制系统应用于直流稳压电源的方法和原理，实现了稳压电源的数控调节，在宽输出电压下实现了0.1v步进调节，并分析了稳压工作原理和电压调节方法。

该电源具有电压调整简便、电压输出稳定、便于智能化管理等特点。

随着电力电子技术的迅速发展，直流电源应用非常广泛，其好坏直接影响着电气设备或控制系统的工作性能。

直流稳压电源是电子技术常用的设备之一，广泛的应用于教学、科研等领域。

传统的多功能直流稳压电源功能简单、难控制、可靠性低、干扰大、精度低且体积大、复杂度高。

而基于单片机控制的直流稳压电源能较好地解决以上传统稳压电源的不足。

其良好的性价比更能为人们所接受，因此，具有一定的设计价值。

一、系统设计（一）方框图设计。

该电路采用单片机（AT89C51）作为主控电路，由三端集成稳压器（LM317）作为稳压输出部分。

另外，电路还增加参考电压电路、D/A转换电路、电压放大电路、显示电路等部分电路。

其方框图如图1所示：图1 用单片机制作的直流稳压可调电源框图整个电路的运行需要模拟电压源提供+5V,±15V的模拟电压，以便使电路中的集成数字芯片能够正常工作。

电路运行时，首先由单片机设置初始电压值，并送显示电路显示。

然后将电压值送D/A转换电路进行数模转换，再经放大电路进行电压放大，最终反馈到三端集成稳压器（LM317）输出模拟电压。

（二）硬件设计。

本电路的硬件组成部分主要由单片机（AT89C51）、变压器、整流电路、滤波电路、稳压器（LM317）、参考电压电路、D/A转换电路（DA0832）、放大电路、显示电路等组成。

硬件电路如图2所示，整个电路通过单片机（AT89C51）控制，P0口和DAC0832的数据口直接相连，DA的CS和WR1连接后接P26,WR2和XFER接地，让DA工作在单缓冲方式下。

DCS系列1kW~3kW直流可编程开关电源
科电工程DCS系列1kW~3kW直流可编程开关电源的输出范围
l电压范围: 8V ~ 600V
l电流范围: 1A ~ 350A
l功率范围: 1kW ~ 3kW
科电工程DCS系列1kW~3kW直流可编程开关电源的特点
l高功率密度、低纹波、低噪声
l以太网接口高编程分辨率
l恒压及恒流工作模式
l远程传感补偿
l隔离的模拟控制及监控（选件）
科电工程DCS系列1kW~3kW直流可编程开关电源的产品描述
DCS 系列是各种需要小波形因数直流电源应用的最理想的选择。

其主要应用于包括汽车元件、航空电子设备、电信及消费产品的制造测试与老化测试以及光束控制、过程控制及实验室研发测试。

DCS系列包含1kW、1.2kW及3kW三种功率范围，它采用开关技术，得到高功率密度和低高宽比型的机箱。

该设计平台提供了一种可连续使用很多年的非常可靠的稳压电源。

这种独特的设计适用于各范围低纹波和噪声的电源中（电压范围：8V至600V；电流范围：1.7A至350A）。

可通过前面板上的10档位电位计控制用户界面进行电压、电流及过压保护的设置。

液晶显示屏指示过温、编程、关机及过压保护的状态。

可利用程控选项通过IEEE-488（M9C选件）、兼容LXI标准的以太网局域网（M130选件）或RS-232（M9C、M130选件）实现完全计算机控制。

型号列表。

DP832可编程线性直流电源1. 仪器特性DP832是一款具有三路输出的可编程线性直流电源，其性能指标如下：1）3路输出：30V/3A || 30V/3A，5V/3A，最大总功率195W；2）瞬态响应时间：≤ 50us；3）标配过压/过流/过温保护；4）内置V、A、W测量和波形显示功能；5）3个通道输出独立控制；6）通道间隔离：CH1 || CH2，CH37）3.5英寸TFT显示。

2. 仪器面板DP832可编程线性直流稳压电源面板如图4.2所示，具体各部分功能请见下文。

DP832可编程线性直流稳压电源的使用方法可参考对应的仪器视频教学录像。

图4.1 DP832可编程线性直流稳压电源面板1）LCD显示屏3.5英寸的显示屏，用于显示系统参数设置、系统输出状态、菜单选项以及提示信息等。

2）通道选择与输出开关通道选择与输出开关如图4.3所示，标注了各个按键的功能和使用方法。

OnOff OnOff On Off 12330V/3A 30V/3A 5V/3A 按相应的数字键可选择对应的通道，设置该通道的电压、电流、过压/过流保护等参数。

按该键，可打开或关闭对应通道的输出。

按该键，可打开或关闭所有通道的输出。

图4.2 通道选择与输出开关 3）参数输入区参数输入区如图4.4所示，包含方向键（单位选择键）、数字键盘和旋钮。

图4.3 参数输入区①方向键和单位选择键方向键：可以移动光标位置。

单位选择键：使用数字键盘输入参数时，可输入电压单位为V 和mV ，可输入电流单位为A 和mA 。

②数字键盘圆环式数字键盘：包括数字0-9和小数点，按下对应的按键，可直接输入数字。

③旋钮设置参数时，旋转旋钮可以增大或减小光标所在位的数值。

浏览设置对象（定时参数、延时参数、文件名输入等）时，旋转旋钮，可快速移动光标位置。

4）Preset 按键用于将仪器所有设置恢复为出厂默认值，或调用用户自定义的通道电压/电流配置。

5）Ok 按键用于确认参数的设置。

用户手册HCP系列可编程直流电源HSW系列可编程直流电源HSP系列可编程直流电源HLR系列可编程直流电源深圳市恒惠源电子有限公司公司名称：深圳市恒惠源电子有限公司东莞市倍达仪器有限公司公司地址：深圳市龙华区大浪街道华荣路荣泰大厦1013室工厂地址：东莞市东城街道牛山社区创富工业园C栋3楼电话：*************手机：158****8208（微信）/189****4820传真：*************Q Q：29620552邮箱：**************目录安全概要 (III)第一章概述 (1)1.1 HCP系列介绍 (1)1.2HCP系列特点 (1)1.3 HSW系列介绍 (2)1.4HSW系列特点 (2)1.5 HSP系列介绍 (3)1.6HSP系列特点 (3)1.7 HLR系列介绍 (4)1.8HLR系列特点 (4)1.9 前后面板 (5)1.10 键盘描述 (6)1.11 用户界面 (7)1.12 首次使用 (8)1.12.1连接电源 (8)1.12.2通电检查 (8)1.12.3输出检查 (8)1.13 显示模式 (9)第二章操作说明 (10)2.1 数据输入 (10)2.2 恒压输出 (11)2.3 恒流输出 (12)2.4 过压/过流保护 (13)2.4.1 O.V.P (13)2.4.2 O.C.P (13)2.5 定时输出 (14)2.6 存储与调用 (17)2.7 系统功能 (19)2.7.1 接口设置 (19)2.7.2 触发设置 (20)2.7.3 系统设置 (20)2.7.4 恢复出厂设置 (22)2.8 辅助功能 (23)2.8.1 电池曲线充电功能 (23)2.9 远程感应功能 (25)2.10 远程感应功能设置（仅适用于HCP系列） (25)2.10.1使用本地感应 (25)2.10.2使用远程感应 (26)2.11 模拟量控制功能 (27)第三章远程控制 (28)3.1 RS232接口设置 (28)3.1.1 连接方式 (28)3.1.2 通讯设定 (28)3.2 RS485接口设置 (29)3.2.1 连接方式 (29)3.2.2 通讯设定 (29)3.3 SCPI编程指令集 (29)3.4 MODBUS编程指令集 (29)第四章维护 (30)4.1 定期检查 (30)4.2 保险丝的替换 (30)第五章性能指标 (31)5.1 HCP系列技术参数 (31)5.2 HSW系列技术参数 (32)5.3 HSP系列技术参数 (33)5.4 HLR系列技术参数 (35)性能指标若有变动恕不另作声明。

电子技术课程设计报告题目：可编程直流电源专业：生产过程自动化班级：学号：姓名：指导教师：设计日期：摘要：整个电路整体的思想是利用了三端集成稳压器LM317的可调电压的原理，再加上大功率的三极管8050作为开关管，去调LM317的负载电阻来达到改变输出电压的目的，用74HC154加上74HC14去驱动8050，每次选通一路，每一路都加上电位器，调节每一路的电位器，从而达到调节电压的目的。

显示部分利用了74HC192可加可减计数器的原理，再加上一些数字芯片用作复位端的触发信号来完成了现实部分的操作。

本电路使用了最基本数字电子芯片，没有运用单片机等可编程芯片，电路原理简单，易于理解。

显示部分用了两个数码管，这样使得显示更加清晰易懂。

关键词：三极管 8050 稳压器LM317 74HC154 74HC14 74HC192一、设计目的作用随着现在电子技术的发展，电子行业对电源的要求越来越高。

现在的数字电源不但在电源的精度上达到了要求，更是在其他一些方面超越了以前比较落后的老式电源，我选择这个题目是因为它的技术比较前沿，符合未来电子技术的发展要求，可以强化我关于数字电源的原理及知识，增加我的就业机会。

二、设计要求设计一线性输出电压可调的直流电源，输出电压为５V~１２V，电路形式不限，满足设计要求即可。

电源有电压增（+）和电压减（－）两个键，按电压增时电压步进增加，按电压减时电压步进减小。

具体要求如下：（１）输出电压5~12V,步进１V；（２）输出电压误差最大±0.1V；（３）输出电流最大１A；三、设计的具体实现1、方案论证方案一：采用单个数码管显示，开关管使用三极管8550，这样的电路原理较为简单，但是在调试的时候才发现8550管子的驱动能力不够，当发射极的电压高于基极的电压后，发射极与基极之间互相导通，从而无法达到电路设计的要求，方案不可取。

方案二：在吸取了方案一的教训后，我又经过综合考虑，在三极管的驱动及显示上都做了进一步的改进，三极管我改用了8050这个驱动能力较大的大功率三极管，从而改善了那个三极管驱动的问题，显示部分我又设计出了双管显示，这样使显示更加直观。
