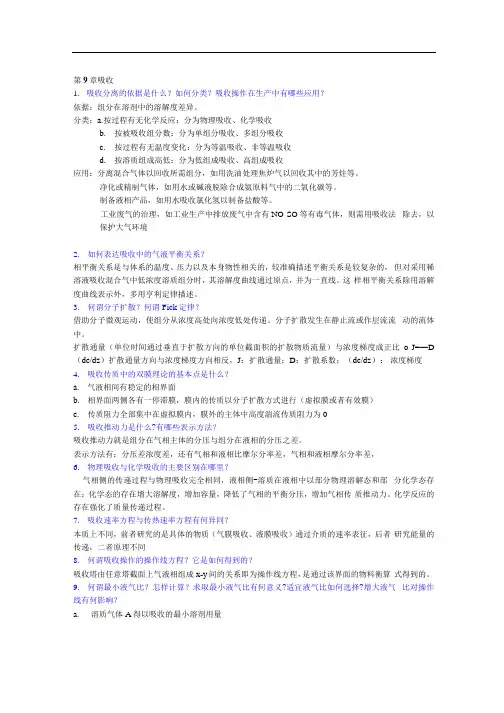

第9章吸收1.吸收分离的依据是什么？如何分类？吸收操作在生产中有哪些应用？依据：组分在溶剂中的溶解度差异。

分类：a.按过程有无化学反应：分为物理吸收、化学吸收b.按被吸收组分数：分为单组分吸收、多组分吸收c.按过程有无温度变化：分为等温吸收、非等温吸收d.按溶质组成高低：分为低组成吸收、高组成吸收应用：分离混合气体以回收所需组分，如用洗油处理焦炉气以回收其中的芳炷等。

净化或精制气体，如用水或碱液脱除合成氨原料气中的二氧化碳等。

制备液相产品，如用水吸收氯化氢以制备盐酸等。

工业废气的治理，如工业生产中排放废气中含有NO SO等有毒气体，则需用吸收法除去，以保护大气环境2.如何表达吸收中的气液平衡关系？相平衡关系是与体系的温度、压力以及本身物性相关的，较准确描述平衡关系是较复杂的，但对采用稀溶液吸收混合气中低浓度溶质组分时，其溶解度曲线通过原点，并为一直线。

这样相平衡关系除用溶解度曲线表示外，多用亨利定律描述。

3.何谓分子扩散？何谓Fick定律？借助分子微观运动，使组分从浓度高处向浓度低处传递。

分子扩散发生在静止流或作层流流动的流体中。

扩散通量（单位时间通过垂直于扩散方向的单位截面积的扩散物质流量）与浓度梯度成正比o J=—D （dc/dz）扩散通量方向与浓度梯度方向相反，J：扩散通量；D：扩散系数；（dc/dz）：浓度梯度4.吸收传质中的双膜理论的基本点是什么？a.气液相间有稳定的相界面b.相界面两侧各有一停滞膜，膜内的传质以分子扩散方式进行（虚拟膜或者有效膜）c.传质阻力全部集中在虚拟膜内，膜外的主体中高度湍流传质阻力为05.吸收推动力是什么?有哪些表示方法？吸收推动力就是组分在气相主体的分压与组分在液相的分压之差。

表示方法有：分压差浓度差，还有气相和液相比摩尔分率差，气相和液相摩尔分率差，6.物理吸收与化学吸收的主要区别在哪里？气相侧的传递过程与物理吸收完全相同，液相侧-溶质在液相中以部分物理溶解态和部分化学态存在；化学态的存在增大溶解度，增加容量，降低了气相的平衡分压，增加气相传质推动力。

10.2 课后习题详解（一）习题板式塔10-1 某筛板塔在常压下以苯-甲苯为试验物系，在全回流下操作以测定板效率。

今测得由第9、第10两块板（自上向下数）下降的液相组成分别为0.652与0.489（均为苯的摩尔分数）。

试求第10块板的默弗里湿板效率。

解：已知：常压苯-甲苯系统，，求：第十块板的默弗里板效率E MV全回流下，y n＋1＝x n∴y11＝x10＝0.489 y10＝x9＝0.653苯-甲苯系统α＝2.4810-2 甲醇-水精馏塔在设计时规定原料组成X F＝0.40，塔顶产品组成为0.90，塔釜残液组成为0.05（均为甲醇的摩尔分数），常压操作。

试用0’connell关联图估计精馏塔的总塔效率。

解：已知：常压，甲醇-水系统，x f＝0.4，x D＝0.9，x w＝0.05，求：用O´connell关联图估计E T由教材附录相平衡数据查得再查t＝80℃时，汽液共存查O，connell关联图得10-3 一板式吸收塔用NaOH水溶液吸收氯气。

氯气的摩尔分数为2％，要求出塔摩尔分数低于0.002％。

各块塔板的默弗里板效率均为50％，不计液沫夹带，求此塔应有多少块实际板。

NaOH溶液与氯气发生不可逆化学反应，可设相平衡常数m＝0。

解：已知：求：∵m＝0每板逐推得实际板数为10。

10-4 某厂常压操作下的甲苯-邻二甲苯精馏塔拟采用筛板塔。

经工艺计算知某塔板的气相流量为2900m3/h，液相流量为9.2m3/h。

试用弗尔的泛点关联图以估计塔径。

有关物性数据：气相密度为3.85kg/m3，液相密度为770kg/m3．液体的表面张力为17.5mN/m。

根据经验选取板间距为450mm、泛点百分率为80％，单流型塔板，溢流堰长度为75％塔径。

解：已知：P＝101.3kPa，甲苯-邻二甲苯系统，，求：用弗尔泛点关联图估计塔径查弗尔泛点关联图，得由教材图10-40查得圆整取D＝1.2m此时泛点半分率填料塔10-5 某填料精馏塔用以分离氯仿-1，1-二氯乙烷，在全回流下测得回流液组成x D＝8.05×10-3，残液组成x w＝8.65×10-4（均为1，1-二氯乙烷的摩尔分数）。

第六章传热问题1.传热过程有哪三种基本方式答1．直接接触式、间壁式、蓄热式。

问题2.传热按机理分为哪几种答2．传导、对流、热辐射。

问题3.物体的导热系数与哪些主要因素有关答3．与物态、温度有关。

问题4.流动对传热的贡献主要表现在哪儿答4．流动流体的载热。

问题5.自然对流中的加热面与冷却面的位置应如何放才有利于充分传热答5．加热面在下，制冷面在上。

问题6.液体沸腾的必要条件有哪两个答6．过热度、汽化核心。

问题7.工业沸腾装置应在什么沸腾状态下操作为什么答7．核状沸腾状态。

以免设备烧毁。

问题8.沸腾给热的强化可以从哪两个方面着手答8．改善加热表面，提供更多的汽化核心；沸腾液体加添加剂，降低表面张力。

问题9.蒸汽冷凝时为什么要定期排放不凝性气体答9．避免其积累，提高α。

问题10.为什么低温时热辐射往往可以忽略,而高温时热辐射则往往成为主要的传热方式答10．因Q与温度四次方成正比，它对温度很敏感。

问题11.影响辐射传热的主要因素有哪些答11．温度、黑度、角系数（几何位置）、面积大小、中间介质。

问题12.为什么有相变时的对流给热系数大于无相变时的对流给热系数答12．①相变热远大于显热；②沸腾时汽泡搅动；蒸汽冷凝时液膜很薄。

问题13.有两把外形相同的茶壶，一把为陶瓷的，一把为银制的。

将刚烧开的水同时充满两壶。

实测发现，陶壶内的水温下降比银壶中的快，这是为什么答13．陶瓷壶的黑度大，辐射散热快；银壶的黑度小，辐射散热慢。

问题14.若串联传热过程中存在某个控制步骤,其含义是什么答14．该步骤阻力远大于其他各步骤的阻力之和，传热速率由该步骤所决定。

问题15.传热基本方程中,推导得出对数平均推动力的前提条件有哪些答15．K、qm1Cp1、qm2Cp2沿程不变；管、壳程均为单程。

问题16.一列管换热器，油走管程并达到充分湍流。

用133℃的饱和蒸汽可将油从40℃加热至80℃。

若现欲增加50%的油处理量，有人建议采用并联或串联同样一台换热器的方法，以保持油的出口温度不低于80℃，这个方案是否可行答16．可行。

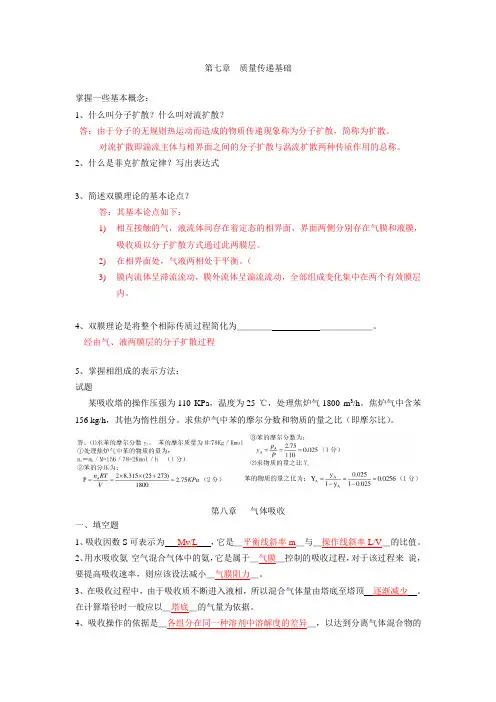

第七章质量传递基础掌握一些基本概念：1、什么叫分子扩散？什么叫对流扩散？答：由于分子的无规则热运动而造成的物质传递现象称为分子扩散，简称为扩散。

对流扩散即湍流主体与相界面之间的分子扩散与涡流扩散两种传质作用的总称。

2、什么是菲克扩散定律？写出表达式3、简述双膜理论的基本论点？答：其基本论点如下：1)相互接触的气，液流体间存在着定态的相界面，界面两侧分别存在气膜和液膜，吸收质以分子扩散方式通过此两膜层。

2)在相界面处，气液两相处于平衡。

（3)膜内流体呈滞流流动，膜外流体呈湍流流动，全部组成变化集中在两个有效膜层内。

4、双膜理论是将整个相际传质过程简化为＿＿＿＿＿＿＿＿＿＿。

经由气、液两膜层的分子扩散过程5、掌握相组成的表示方法：试题某吸收塔的操作压强为110 KPa，温度为25 ℃，处理焦炉气1800 m3/h。

焦炉气中含苯156 kg/h，其他为惰性组分。

求焦炉气中苯的摩尔分数和物质的量之比（即摩尔比）。

第八章气体吸收一、填空题1、吸收因数S可表示为Mv/L，它是＿平衡线斜率m＿与＿操作线斜率L/V＿的比值。

2、用水吸收氨-空气混合气体中的氨，它是属于＿气膜＿控制的吸收过程，对于该过程来说，要提高吸收速率，则应该设法减小＿气膜阻力＿。

3、在吸收过程中，由于吸收质不断进入液相，所以混合气体量由塔底至塔顶逐渐减少。

在计算塔径时一般应以＿塔底＿的气量为依据。

4、吸收操作的依据是＿各组分在同一种溶剂中溶解度的差异＿，以达到分离气体混合物的目的。

混合气体中，能够溶解于溶剂中的组分称为＿吸收质＿或＿溶质＿。

5、若某气体在水中的亨利系数E值很大，说明该气体为＿难溶＿气体。

在吸收操作中＿增加＿压力和＿降低＿温度可提高气体的溶解度，有利于吸收。

6、用气相浓度△y为推动力的传质速率方程有两种，以传质分系数表达的速率方程为__ __N A =k y(y-y i)__，以传质总系数表达的速率方程为__N A =K y(y-y*)___。

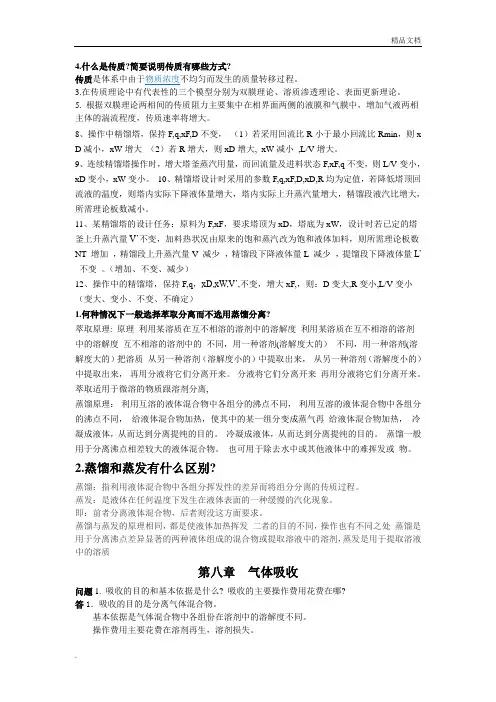

4.什么是传质?简要说明传质有哪些方式?传质是体系中由于物质浓度不均匀而发生的质量转移过程。

3.在传质理论中有代表性的三个模型分别为双膜理论、溶质渗透理论、表面更新理论。

5. 根据双膜理论两相间的传质阻力主要集中在相界面两侧的液膜和气膜中，增加气液两相主体的湍流程度，传质速率将增大。

8、操作中精馏塔，保持F,q,xF,D不变，（1）若采用回流比R小于最小回流比Rmin，则x D减小，xW增大（2）若R增大，则xD增大, xW减小,L/V增大。

9、连续精馏塔操作时，增大塔釜蒸汽用量，而回流量及进料状态F,xF,q不变，则L/V变小，xD变小，xW变小。

10、精馏塔设计时采用的参数F,q,xF,D,xD,R均为定值，若降低塔顶回流液的温度，则塔内实际下降液体量增大，塔内实际上升蒸汽量增大，精馏段液汽比增大，所需理论板数减小。

11、某精馏塔的设计任务：原料为F,xF，要求塔顶为xD，塔底为xW，设计时若已定的塔釜上升蒸汽量V’不变，加料热状况由原来的饱和蒸汽改为饱和液体加料，则所需理论板数NT 增加，精馏段上升蒸汽量V 减少，精馏段下降液体量L 减少，提馏段下降液体量L’不变。

（增加、不变、减少）12、操作中的精馏塔，保持F,q，xD,xW,V’,不变，增大xF,，则：D变大,R变小,L/V变小（变大、变小、不变、不确定）1.何种情况下一般选择萃取分离而不选用蒸馏分离?萃取原理: 原理利用某溶质在互不相溶的溶剂中的溶解度利用某溶质在互不相溶的溶剂中的溶解度互不相溶的溶剂中的不同，用一种溶剂(溶解度大的）不同，用一种溶剂(溶解度大的）把溶质从另一种溶剂（溶解度小的）中提取出来，从另一种溶剂（溶解度小的）中提取出来，再用分液将它们分离开来。

分液将它们分离开来再用分液将它们分离开来。

萃取适用于微溶的物质跟溶剂分离,蒸馏原理：利用互溶的液体混合物中各组分的沸点不同，利用互溶的液体混合物中各组分的沸点不同，给液体混合物加热，使其中的某一组分变成蒸气再给液体混合物加热，冷凝成液体，从而达到分离提纯的目的。

化⼯原理-第10章-⽓液传质设备化⼯原理-第10章-⽓液传质设备知识要点⽤于蒸馏和吸收塔的塔器分别称为蒸馏塔和吸收(解吸)塔。

通称⽓液传质设备。

本章应重点掌握板式塔和填料塔的基本结构、流体⼒学与传质特性（包括板式塔的负荷性能图)。

1. 概述⾼径⽐很⼤的设备叫塔器。

蒸馏与吸收作为分离过程，基于不同的物理化学原理，但其均属于⽓液两相间的传质过程，有共同的特点可在同样的设备中进⾏操作。

(1) 塔设备设计的基本原则①使⽓液两相充分接触，以提供尽可能⼤的传质⾯积和传质系数，接触后两相⼜能及时完善分离。

②在塔内⽓液两相最⼤限度地接近逆流，以提供最⼤的传质推动⼒。

(2) ⽓液传质设备的分类①按结构分为板式塔和填料塔②按⽓液接触情况分为逐级式与微分式通常板式塔为逐级接触式塔器，填料塔为微分接触式塔器。

2. 板式塔(1) 板式塔的设计意图：总体上使两相呈逆流流动，每⼀块塔板上呈均匀的错流接触。

(2) 筛孔塔板的构造①筛孔——塔板上的⽓体通道，筛孔直径通常为3~8mm 。

②溢流堰——为保证塔板上有液体。

③降液管——液体⾃上层塔板流⾄下层塔板的通道。

(3) 筛板上的⽓液接触状态筛板上的⽓液接触状态有⿎泡接触、泡沫接触、喷射接触，⽐较见表10-1。

表10-1 ⽓液接触状态⽐较项⽬⿎泡接触状态泡沫接触状态喷射接触状态孔速很低较⾼⾼两相接触⾯⽓泡表⾯液膜液滴外表⾯两相接触量少多多传质阻⼒较⼤⼩⼩传质效率低⾼⾼连续相液体液体⽓体分散相⽓体⽓体液体适⽤物系重轻σσ<(正系统)重轻σσ>(负系统)⼯业上经常采⽤的两种接触状态是泡沫接触与喷射接触。

由泡沫状态转为喷射状态的临界点称为转相点。

(4) ⽓体通过塔板的压降包括塔板本⾝的⼲板阻⼒(即板上各部件所造成的局部阻⼒)、⽓体克服板上充⽓液层的静压⼒所产⽣的压⼒降、⽓体克服液体表⾯张⼒所产⽣的压⼒降(⼀般较⼩，可忽略不计)。

(5) 筛板塔内⽓液两相的⾮理想流动①空间上的反向流动(与主体流动⽅向相反的液体或⽓体的流动)：液沫夹带与⽓泡夹带。

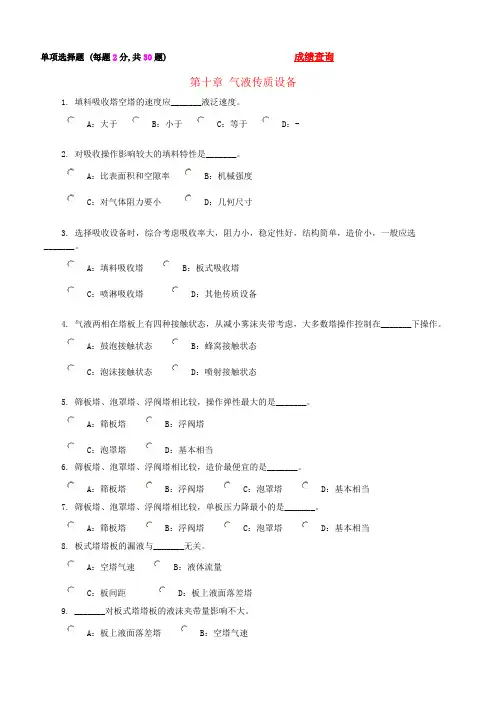

单项选择题 (每题2分,共30题) 成绩查询第十章气液传质设备1. 填料吸收塔空塔的速度应_______液泛速度。

A：大于B：小于C：等于D：-2. 对吸收操作影响较大的填料特性是_______。

A：比表面积和空隙率B：机械强度C：对气体阻力要小D：几何尺寸3. 选择吸收设备时，综合考虑吸收率大，阻力小，稳定性好，结构简单，造价小，一般应选_______。

A：填料吸收塔B：板式吸收塔C：喷淋吸收塔D：其他传质设备4. 气液两相在塔板上有四种接触状态，从减小雾沫夹带考虑，大多数塔操作控制在_______下操作。

A：鼓泡接触状态B：蜂窝接触状态C：泡沫接触状态D：喷射接触状态5. 筛板塔、泡罩塔、浮阀塔相比较，操作弹性最大的是_______。

A：筛板塔B：浮阀塔C：泡罩塔D：基本相当6. 筛板塔、泡罩塔、浮阀塔相比较，造价最便宜的是_______。

A：筛板塔B：浮阀塔C：泡罩塔D：基本相当7. 筛板塔、泡罩塔、浮阀塔相比较，单板压力降最小的是_______。

A：筛板塔B：浮阀塔C：泡罩塔D：基本相当8. 板式塔塔板的漏液与_______无关。

A：空塔气速B：液体流量C：板间距D：板上液面落差塔9. _______对板式塔塔板的液沫夹带量影响不大。

A：板上液面落差塔B：空塔气速C：液体流量D：板间距10. 板式塔塔板的液泛与下列因素有关：①空塔气速；②液体流量；③溢流堰的堰高；④板间距A：①、②对B：②、③对C：①、②、③对D：①、②、③、④对11. 下述说法中错误的是_______。

A：板式塔内气液逐级接触，填料塔内气液连续接触；B：精馏用板式塔，吸收用填料塔；C：精馏既可以用板式塔，也可以用填料塔；D：吸收既可以用板式塔，也可以用填料塔。

12. 指出下列_______参数不属于筛板精馏塔的塔板参数。

A：HT（板间距）B：Af（降液管面积）C：u0（孔速）D：hw（堰高）13. 下列判断不正确的是_______。

第10章气液传质设备一、选择题1．以下参数中，属于板式塔结构参数的是（）；属于操作参数的是（）。

A．板间距B．孔数C．孔速D．板上清液层高度【答案】AB；CD2．设计筛板塔时，若改变某一结构参数，会引起负荷性能图的变化。

下面叙述中正确的一组是（）。

A．板间距降低，使雾沫夹带线上移B．板间距降低，使液泛线下移C．塔径增大，使液泛线下移D．降液管面积增加，使雾沫夹带线下移【答案】D3．塔板上设置入口安定区的目的是（），设置出口安定区的目的是（）。

A．防止气体进入降液管B．避免严重的液沫夹带C．防止越堰液体的气体夹带量过大D．避免板上液流不均匀【答案】A；C4．填料的静持液量与（）有关，动持液量与（）有关。

A．填料特性B．液体特性C．气相负荷D．液相负荷【答案】AB；ABCD5．用填料吸收塔分离某气体混合物，以下说法正确的是（）。

A．气液两相流动参数相同，填料因子增大，液泛气速减小B．气液两相流动参数相同，填料因子减小，液泛气速减小C．填料因子相同，气液两相流动参数增大，液泛气速减小D．填料因子相同，气液两相流动参数减小，液泛气速减小【答案】AC6．以下说法正确的是（）。

A．等板高度是指分离效果相当于1m填料的塔板数B．填料塔操作时出现液泛对传质无影响C．填料层内气体的流动一般处于层流状态D．液泛条件下单位高度填料层的压降只取决于填料种类和物系性质二、填空题1．在传质设备中，塔板上的气液两相之间可能的接触状态有：______、______和______。

板式塔操作的转相点是指______。

【答案】鼓泡；泡沫；喷射；由泡沫状态转为喷射状态的临界点2．在设计或研制新型气液传质设备时，要求设备具有______ 、______、______。

【答案】传质效率高；生产能力大；操作弹性宽；塔板压降小；结构简单（以上答案中任选三个）3．对逆流操作的填料塔，液体自塔______部进入，在填料表面呈______状流下。

10 气液传质设备10.1 板式塔10.1.1 概述板式塔是一种应用极为广泛的气液传质设备，它由一个通常呈圆柱形的壳体及其中按一定间距水平设置的若干塔板所组成。

如图10-1所示，板式塔正常工作时，液体在重力作用下自上而下通过各层塔板后由塔底排出；气体在压差推动下，经均布在塔板上的开孔由下而上穿过各层塔板后由塔顶排出，在每块塔板上皆贮有一定的液体，气体穿过板上液层时，两相接触进行传质。

为有效地实现气液两相之间的传质，板式塔应具有以下两方面的功能：①在每块塔板上气液两相必须保持密切而充分的接触，为传质过程提供足够大而且不断更新的相际接触表面，减小传质阻力；②在塔内应尽量使气液两相呈逆流流动，以提供最大的传质推动力。

由吸收章可知，当气液两相进、出塔设备的浓度一定时，两相逆流接触时的平均传质推动力最大。

在板式塔内，各块塔板正是按两相逆流的原则组合起来的。

但是，在每块塔板上，由于气液两相的剧烈搅动，是不可能达到充分的逆流流动的。

为获得尽可能大的传质推动力，目前在塔板设计中只能采用错流流动的方式，即液体横向流过塔板，而气体垂直穿过液层。

由此可见，除保证气液两相在塔板上有充分的接触之外，板式塔的设计意图是，在塔内造成一个对传质过程最有利的理想流动条件，即在总体上使两相呈逆流流动，而在每一块塔板上两相呈均匀的错流接触。

10.1.2 筛板上的气液接触状态塔板上气液两相的接触状态是决定板上两相流流体力学及传质和传热规律的重要因素。

如图片3-8所示，当液体流量一定时，随着气速的增加，可以出现四种不同的接触状态。

（1）鼓泡接触状态当气速较低时，气体以鼓泡形式通过液层。

由于气泡的数量不多，形成的气液混合物基本上以液体为主，气液两相接触的表面积不大，传质效率很低。

（2）蜂窝状接触状态随着气速的增加，气泡的数量不断增加。

当气泡的形成速度大于气泡的浮升速度时，气泡在液层中累积。

气泡之间相互碰撞，形成各种多面体的大气泡，板上为以气体为主的气液混合物。

10.1 复习笔记一、板式塔1．概述（1）板式塔的功能①在每块塔板上气液两相必须保持密切而充分的接触，为传质过程提供足够大而且不断更新的相际接触表面，减小传质阻力；②在塔内应尽量使气液两相呈逆流流动，以提供最大的传质推动力。

板式塔的设计意图是，在塔内造成一个对传质过程最有利的理想流动条件，即在总体上使两相呈逆流流动，而在每一块塔板上两相呈均匀的错流接触。

（2）筛孔塔板的构造①塔板上的气体通道——筛孔为保证气液两相在塔板上能够充分接触并在总体上实现两相逆流。

塔板上均匀地开有一定数量的供气体自下而上流动的通道。

图10-1 板式塔结构简图筛孔塔板的气体通道最为简单，它是在塔板上均匀地冲出或钻出许多圆形小孔供气体上升之用。

这些圆形小孔称为筛孔。

上升的气体经筛孔分散后穿过板上液层，造成两相间的密切接触与传质。

筛孔的直径通常是3～8mm，但直径为12～25mm的大孔径筛板也应用得相当普遍。

②溢流堰为保证气液两相在塔板上有足够的接触表面，塔板上必须贮有一定量的液体。

为此，在塔板的出口端设有溢流堰。

③降液管作为液体自上层塔板流至下层塔板的通道，每块塔板通常附有一个降液管。

图10-2 筛板塔的构造在塔板上的流动更为均匀，当采用圆形溢流管时，仍需设置平直溢流堰。

同理，在圆形降液管的出口附近也应设置堰板，称为入口堰。

2．筛板上的气液接触状态实验观察发现，气体通过筛孔的速度不同，两相在塔板上的接触状态亦不同。

如图10-3所示，气液两相在塔板上的接触情况可大致分为三种状态。

图10-3 塔板上的气液接触状态（1）鼓泡接触状态当孔速很低时，通过筛孔的气流断裂成气泡在板上液层中浮升，塔板上两相呈鼓泡接触状态。

（2）泡沫接触状态随着孔速的增加，气泡数量急剧增加，气泡表面连成一片并且不断发生合并与破裂。

此时，板上液体大部分是以液膜的形式存在于气泡之间，仅在靠近塔板表面处才能看到少许清液。

这种接触状况称为泡沫接触状态。

在泡沫接触状态，液体仍为连续相，而气体仍为分散相。

第10章气液传质设备一、选择题1．浮阀塔、泡罩塔及筛板塔三种板式塔的板效率比较（）。

[华南理工大学2012年研]A．浮阀塔＞泡罩塔＞筛板塔B．浮阀塔＝泡罩塔＝筛板塔C．浮阀塔＞泡罩塔＝筛板塔D．浮阀塔＞筛板塔＞泡罩塔【答案】D【解析】泡罩塔应用最早，效率是最低的，浮阀塔应用最广泛，兼有泡罩塔和筛板塔的优点，效率是最高的。

2．浮阀塔与泡罩塔比较，其最主要的改进是（）。

[中南大学2012年研]A．简化塔板结构B．形成可变气道，扩宽高效操作区域C．提高塔板效率D．增大气液负荷【答案】B【解析】浮阀塔具有较大的操作弹性,由于阀片可以自由升降以适应气量的变化,故维持正常操作所允许的负荷波动范围比泡罩塔宽。

二、填空题1．当填料塔操作气速达到泛点气速时，______充满全塔空隙，并在塔顶形成液体层，因而______急剧升高。

[北京化工大学2012年研]【答案】液相；压降【解析】当气速过大时，使降液管内的液体不能顺利下流，管内液体必然积累。

气体穿过板上液层时造成的两板间的压降增大。

2．通常填料塔的泛速是依据______经验关联图算出的，其中体现不同尺寸的各种填料操作特性的参量是______。

[南京理工大学2010年研]【答案】埃克特泛点；填料因子φ【解析】埃克特通用关联图适用各种散装填料，如拉西环，鲍尔环等，但需确知填料的φ值。

填料因子φ代表实际操作时填料的流体力学性能，填料的流体力学性能也集中体现在填料因子上。

3．试写出浮阀塔的三种不正常操作情况：（1）______；（2）______；（3）______。

[四川大学2009年研]【答案】严重漏液；严重气泡夹带；降液管液泛；严重雾沫夹带；液相不足（任选三）【解析】浮阀塔属于板式塔，板式塔的异常操作现象包括：漏液、雾沫夹带、液泛等。

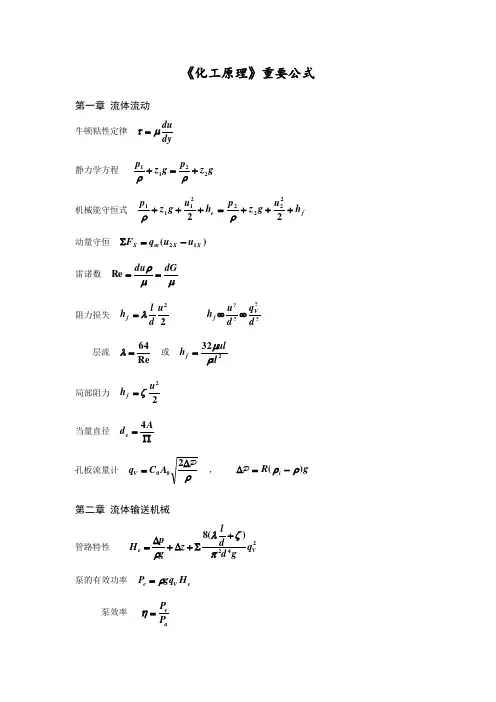

《化工原理》重要公式第一章 流体流动牛顿粘性定律 dy duμτ=静力学方程 g z p g z p 2211+=+ρρ机械能守恒式 f e h u g z p h u g z p +++=+++2222222111ρρ动量守恒 )(12X X m X u u q F -=∑雷诺数 μμρdGdu ==Re阻力损失 22u d l h f λ= ????d q d u h Vf ∞∞层流 Re 64=λ 或 232d ulh f ρμ=局部阻力 22u h f ζ=当量直径 ∏=Ad e 4孔板流量计 ρP∆=200A C q V ， g R i )(ρρ-=∆P第二章 流体输送机械管路特性 242)(8V e q g d dlz g p H πζλρ+∑+∆+∆=泵的有效功率 e V e H gq P ρ=泵效率 aeP P =η最大允许安装高度 100][-∑--=f Vg H g p g p H ρρ]5.0)[(+-r NPSH风机全压换算 ρρ''T T p p =第四章 流体通过颗粒层的流动物料衡算： 三个去向： 滤液V ，滤饼中固体）（饼ε-1V ，滤饼中液体ε饼V过滤速率基本方程 )(22e V V KA d dV +=τ ， 其中 φμ012r K S-∆=P恒速过滤 τ222KA VV V e =+恒压过滤 τ222KA VV V e =+生产能力 τ∑=V Q 回转真空过滤 e e q q n K q -+=2ϕ板框压滤机洗涤时间(0=e q ,0=S ) τμμτVV W W W W 8P P ∆∆=第五章 颗粒的沉降和流态化斯托克斯沉降公式 μρρ18)(2g d u p p t -=， 2Re <p 重力降尘室生产能力 t V u A q 底=除尘效率 进出进C C C -=η 流化床压降 g A m p p)(ρρρ-=∆P 第六章 传热傅立叶定律 dndt q λ-= 牛顿冷却定律 )(W T T q -=α 努塞尔数 λαl Nu =普朗特数 λμp C =Pr 圆管内强制湍流 b d Pr Re 023.08.0λα= 受热b=0.4,冷却b=0.3传热系数 2212111111d d R d d R K m αλδα++++= 传热基本方程式 m t KA Q ∆= 2121ln t t t t t m ∆∆∆-∆=∆ 热量衡算式 )()(21222111t t C q T T C q Q p m p m -=-= 或 r q Q m 1=第七章 蒸发蒸发水量 )1(0ww F W -= 热量衡算 损Q Wr t t FC Dr Q ++-==)(000传热速率 )(t T KA Q -= 溶液沸点 ∆+=0t t第八章 气体吸收亨利定律 Ex p e =，HC p e =； 相平衡 mx y e = 费克定律 dz dC D J AAB A -=传递速率 A A A Nx J N +=； )(21A A BmMA C C C C D N -=δ 1212ln B B B B Bm C C C C C -=对流传质 )()()()(x x k y y k C C k p p k N i x i y i L i g A -=-=-=-= 总传质系数 xy y k m k K +=11传质速率方程式 )()(x x K y y K N e x e y A -=-= 吸收过程基本方程式 my y y e y OG OG y yy a K G y y dy a K G N H H ∆-=-==⎰2112对数平均推动力 22112211ln )()(mx y mx y mx y mx y y m -----=∆吸收因数法 ])1ln[(112221LmG mx y mx y L mG LmG N OG +----=最小液气比 2121min )(x x y y G L e --=物料衡算式 )()(2121x x L y y G -=-第九章 液体精馏相平衡常数 AAA x y K =相平衡方程 x xy )1(1-+=αα物料衡算 W D F +=W D f Wx Dx Fx +=轻组分回收率 fDA Fx Dx =η默弗里板效率 11*++--=n n n n mV y y y y Eq 线方程 11---=q x x q q y f塔内气液流率 qF RD qF L L +=+= F q D R F q V V )1()1()1(--+=--=精馏段操作方程 11+++=R x x R R y D 提馏段操作方程 VWx x V L y W -= 最小回流比 ee e D x y y x R --=min 芬斯克方程 αln )11ln(min W W D D x x x x N --=第十章 气液传质设备全塔效率 实际不含釜N N E T T )(= 填料塔高度 HETP N H T =第十一章 液液萃取分配系数 AA A x y k = 选择性系数 )1/()1/(//0000AA A AB B A A x x y y x y x y --==β 单级萃取 E R S F +=+； A A A fA Ey Rx Sz Fx +=+； S S S Ey Rx Sz +=第十二章 其他传质分离方法总物料衡算式 )()5.0()(21021x x L L c c u B B --=-ρτ 传质区计算式 ⎰-==SB C C e B f ofof c c dc a K u N H L 0 第十三章 热、质同时传递的过程湿度 水汽水汽水汽水汽空气水p p p p p p M M H -=-=622.0 相对湿度 Sp p 水汽=ϕ 当p p S <; p p 水汽=ϕ 当p p S > 焓 H t H I 2500)88.101.1(++=比容 273273)184.22294.22(++=t H v H 湿球温度 )(H H r k t t W W H W --=α绝热饱和温度 )(H H C r t t aS HaS aS --= 路易斯规则 空气-水系统kg kJ k H /09.1=α℃pH c ≈， W aS t t ≈第十四章 固体干燥干燥速率 τd dXA G N C A -=恒速段速率 )()(W WW H A t t r H H k N -=-=α间隙干燥 恒速段时间： AC CAN X X G )(11-=τ降速段时间： **ln 22X X X X AK G C X C --=τ (近似处理*)(X X K N X A -=)连续干燥 物料衡算 )()(1221H H V X X G W C -=-= 热量衡算 损补Q Q Q Q Q Q +++=+321； 预热器)(01I I V Q -=；理想干燥12I I = 热效率 补Q Q Q Q ++=21η； 当00==损补，Q Q 时 0121t t t t --=η/courses/hgyl/jiaoxuefudao/gnjs1.php。
