马鹿塘水电站二期工程地下厂房工程水文地质条件评价及其应对处理措施的建议周华冰1何树明2（中国水电顾问集团昆明勘测设计研究院，云南昆明650051）摘要：马鹿塘水电站二期工程地下厂房埋藏较深，工程规模较大，围岩完整性好，地下水径、排通道不畅通，相对于厂房洞室的地下水外水压力水头较高，较大的地下水压力长期作用于洞室开挖岩壁将对洞室围岩的长期稳定性产生不利因素。
为主要确保厂房围岩的长期稳定和电站长期安全运行，本文根据厂区施工开挖揭露的水文地质工程地质情况并结合前期地质勘测成果，对厂区水文地质条件进行客观评价并建议出应对处理措施。
关键词：地下厂房；地下水；地质条件；围岩稳定；评价；处理措施建议Appraisal and recommended corresponding treatment measure on hydrological condition of the underground powerhouse for Phase II project of Malutang Hydropower StationZHOU Hua-bing1HE Shu-ming2(Kunming Hydropower Investigation,Design and Research Institute,CHECC,Kunming 650051）Abstract: The underground powerhouse for Phase II project of Malutang Hydropower Station is hidden deeper,bigger scale,and the surrounding rock integrity is good。
The passage for the underground water are non-smooth is impeded。
The external water pressure head of groundwater relativing to the project is higher, and the bigger groundwater pressure act on palisades for a long time,which will produce unfavourable factors to the long-time stabilization of the surronding rock. Be to ensure the long-time stabilization of the surronding rock of underground powerhouse and the long-time safe operation of the hydroelectric station , the article objectively evaluate the hydrological condition of the underground powerhouse and suggest the corresponding treatment measure，accoding to the excavation revealed geological conditions during the construction phase and the advance Geological exploration Results.Key words：underground powerhouse；groundwater ；geological condition；surronding rock stability；appraisal；recommended treatment measure1 地下厂房工程概况马鹿塘水电站位于云南省文山州麻栗坡县境内的盘龙河上，采用混合式开发。
马鹿塘水电厂保证机组安全稳定运行的措施批准：审核：编制：2010年10月马鹿塘水电厂保证机组安全稳定运行的措施为顺利完成公司各项安全生产指标，确保电厂机组安全稳定运行，结合马鹿塘水电厂生产实际特点，特制订以下措施：1.防止发电机内部故障引起发电机损坏的措施1.1机组改造及检修期间，检查发电机定子绕组端部线圈的磨损、紧固情况，并进行发电机局部预防性试验。
（责任人：电气一次、电气专工）1.2加强对发电机环形接线、过渡引线、鼻部手包绝缘等处绝缘的检查。
按照《电力设备预防性试验规程》，对定子绕组端部手包绝缘施加直流电压测量，不合格的应及时消缺。
（责任人：电气一次、电气专工）1.3机组检修期间对发电机保护装置进行校验，对重要保护进行模拟传动试验，校验保护装置的可靠性、速动性、灵敏性和选择性是否满足继电保护行业标准。
通过模拟发电机各种故障，确保保护装置正确动作。
（责任人：电气二次、电气专工）1.4每年机组检修期间，进行发电机保护定值检验，定值要符合相关行业标准，避免由于保护定值的变化而引起机组事故停机。
（责任人：电气二次、电气专工）1.5机组检修后，应测量发电机定子、转子绝缘电阻，检查发电机定子、转子绝缘电阻是否符合要求，不符合要求不允许投入运行。
（责任人：电气一次、电气专工）1.6根据机组运行状况，定期检查发电机转子接地电阻，发电机转子接地电阻值一般要求≧0.5MΩ,当机组转子绝缘电阻有下降趋势时，要做好对发电机集电环、滑环和碳刷的检查和清扫工作，让转子接地电阻尽快恢复到正常值，避免转子接地引起机组事故停机。
（责任人：电气一次、电气专工）1.7机组运行期间，发现转子有接地故障报警信号或接地电阻下降等，视当时情况向中调申请转移机组或申请停机。
及时进行处理，避免再发生另一接地引起两点接地短路故障，待检查处理正常后方可投入运行。
（责任人：运行值长）1.8机组运行期间，运行值班人员要加强对发电机定子电流、定子电压、转子电流、转子电压及转子绝缘值的监视，机组各参数是否超过允许值。

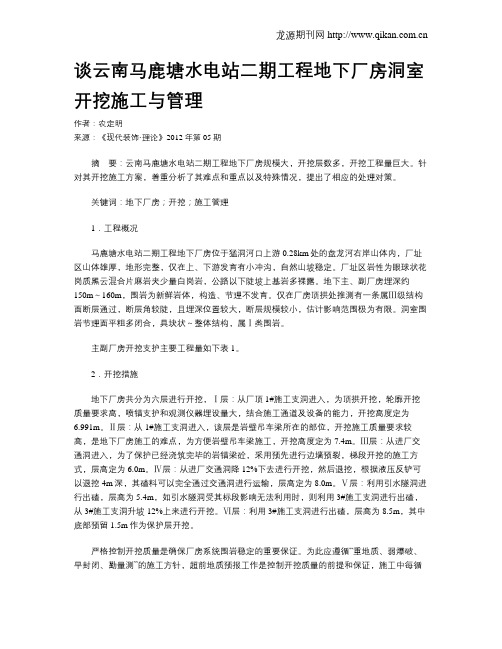

谈云南马鹿塘水电站二期工程地下厂房洞室开挖施工与管理作者：农定明来源：《现代装饰·理论》2012年第05期摘要：云南马鹿塘水电站二期工程地下厂房规模大，开挖层数多，开挖工程量巨大。
针对其开挖施工方案，着重分析了其难点和重点以及特殊情况，提出了相应的处理对策。
关键词：地下厂房；开挖；施工管理1．工程概况马鹿塘水电站二期工程地下厂房位于猛洞河口上游0.28km处的盘龙河右岸山体内，厂址区山体雄厚，地形完整，仅在上、下游发育有小冲沟，自然山坡稳定。
厂址区岩性为眼球状花岗质黑云混合片麻岩夹少量白岗岩，公路以下陡坡上基岩多裸露。
地下主、副厂房埋深约150m～160m，围岩为新鲜岩体，构造、节理不发育。
仅在厂房顶拱处推测有一条属Ⅲ级结构面断层通过，断层角较陡，且埋深位置较大，断层规模较小，估计影响范围极为有限。
洞室围岩节理面平粗多闭合，具块状～整体结构，属Ⅰ类围岩。
主副厂房开挖支护主要工程量如下表1。
2．开挖措施地下厂房共分为六层进行开挖，Ⅰ层：从厂顶1#施工支洞进入，为顶拱开挖，轮廓开挖质量要求高，喷锚支护和观测仪器埋设量大，结合施工通道及设备的能力，开挖高度定为6.991m。
Ⅱ层：从1#施工支洞进入，该层是岩壁吊车梁所在的部位，开挖施工质量要求较高，是地下厂房施工的难点，为方便岩壁吊车梁施工，开挖高度定为7.4m。
Ⅲ层：从进厂交通洞进入，为了保护已经浇筑完毕的岩锚梁砼，采用预先进行边墙预裂，梯段开挖的施工方式，层高定为6.0m。
Ⅳ层：从进厂交通洞降12%下去进行开挖，然后退挖，根据液压反铲可以退挖4m 深，其碴料可以完全通过交通洞进行运输，层高定为8.0m。
Ⅴ层：利用引水隧洞进行出碴，层高为5.4m，如引水隧洞受其标段影响无法利用时，则利用3#施工支洞进行出碴，从3#施工支洞升坡12%上来进行开挖。
Ⅵ层：利用3#施工支洞进行出碴，层高为8.5m，其中底部预留1.5m作为保护层开挖。
严格控制开挖质量是确保厂房系统围岩稳定的重要保证。
马鹿塘水电站二期工程引水隧洞前段洞身开挖及支护施工管理措施宋光亮宋立新(中国水利水电第五工程局有限公司，四川成都610066)工程技术喃要]本文结合工程实例叙述了“新奥法”隧道施工方法基拳方法，通过合理安排施工工序和有效的管理措施，达到在经济安全的情况下开挖。
为类似工程积累了施工经验。
鹾键词】施工程序；作业方法；质量控制；安全环保措施1工程简介马鹿塘水电站二期工程引水隧洞位于云南省麻栗坡县盘龙河右岸山体内，全长3197m。
混凝土衬砌洞段采用由7．O m圆形过水断面，南弄大沟明洞段及前后衔接洞段(约340m)采用巾6．0m钢衬，其余喷锚洞段采用659x99m马蹄形过水断面。
引水洞大部分洞段为深埋隧洞，埋深大于140m，最大346m。
洞段位于微新层，属坚硬岩，节理裂隙不发育一稍发育，节理面多闭合无充填，为刚性结构面。
围岩为整体～块状结构，透水性一般微弱。
引水洞1+820以前为寒武系眼球状花岗质黑云混合片麻岩，1+820—2+020段为寒武系条痕状花岗质黑云混合片麻岩。
我局承建为引水洞前段洞挖长2200米，其中I类围岩段长1655m，占71％，¨类围岩段长245m，占10％，I¨类围岩段长175m，占8％，l v类围岩段长为260m，占”％。
’2施工组织设计Z1施工风、水、电、管路等布置施工前进口段使用R6、R1公路作为场内施工道路，明洞段施工使用C2—1、C2—2公路作为场内施工道路。
分别在进口及明洞段各设置2台20m3／m i n电动空压机，采用直径150m m的钢管供给石方洞挖及支护等施工用风生活、生产用水均取自洞口附近冲沟内山泉水，并设100m3水池储水，用直径200m m钢管为各工作面供水。
施工照明采用在洞口架设1I(W碘钨灯，洞内采用每10一15米接一个灯泡作为道路照明，在掌子面设1K W碘钨灯供洞挖照明。
洞内排水采用道路一侧设排水沟和积水坑，在进口及明洞段洞内分别设置了潜水泵2台抽排渗水，洞内排水主要为排除施工废水。
