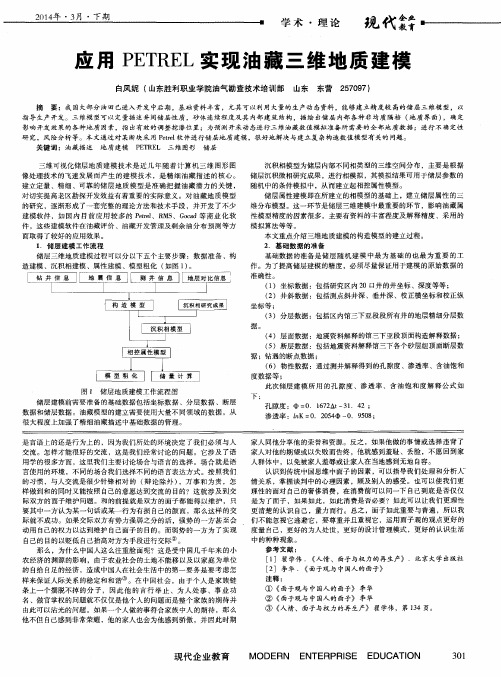

Petrel三维地质建模应用技术探讨

PETREL以三维地质模型为中心的一体化油藏工作平台斯伦贝谢科技服务(北京)有限公司PETREL 综合油藏描述平台实现以地质模型为中心的地震综合解释到油藏数值模拟的工作流程面对当今日益复杂的油气藏的勘探开发技术挑战，Petrel 为您提供了一个以地质模型为中心的综合油藏描述研究的完整工作流程，创造了一个允许地质、地震、测井、油藏、钻井、储量评价和数据管理多专业共享知识和成果的开放环境。

Petrel 也成为国际油公司解决油气藏勘探开发技术难题的首选。

勘探和开发团队的统一工作流程 —— 在相同的地质模型里实现地球物理、地质和油藏工程的无缝整合。

在一个相同的环境和系统里，综合整个团队的专家意见，高效地得到精确的工作成果。

通过以地质模型为中心的工作流程，Petrel 消除了传统系统从一个技术领域到另一个技术技术领域存在的鸿沟。

风险和不确定性分析 —— 通过Petrel 可以容易的进行多个工作场景的试验。

Petrel 从地震到数值模拟工作流程的一个重要部分，就是通过工作流程的编辑来获取参数和数据之间的相关关系。

当新的数据到来的时候，你能够快速的更新模型，通过流程运行管理得到数值模拟历史拟合的细节，或在油田开发方案中存在的风险和不确定性。

能够进行知识和最佳方案的管理 —— 通过流程编辑器，专家能够得到在一个地区的最佳方案，从而帮助其他人快速得到首选的工作流程。

简便的操作和直观的流程意味着减少团队新成员开展工作的曲折。

地球物理师地质工程师油藏工程师钻井工程师采油工程师储量评估目标勘探 油藏评价 油藏开发 油气生产PETREL 主要功能地球物理解释分析¾ 基于Iinux 集群并行技术的地震解释服务器功能 ¾ 三维地震数据体标准化方块格式（ZGY ）存储功能 ¾ 大三维数据体快速磁盘浏览功能¾ 大层位数据的管理以及多分辨率层位显示功能 ¾ 地震混合体制作显示功能 ¾ 二维/三维混合任意线操作功能 ¾ 多达86种地震属性提取分析功能 ¾ 合成地震记录制作功能¾地震反演 地质建模¾ 多点地质统计算法 ¾ 高斯随机函数算法 ¾ 序贯高斯模拟 ¾ 序贯指示模拟 ¾ 改进的克里金算法 ¾ 截断高斯模拟算法 ¾ 神经网络综合预测 ¾ 目标模拟 ¾ 分级目标模拟技术 ¾ 裂缝建模¾断层建模的质量控制油藏工程¾ 双孔介质的处理 ¾ 粗化技术的提高 ¾ 井的生产数据管理 ¾ 多段井设计和管理 ¾ 模拟生产曲线的输出 ¾ 优化模拟结果的加载 ¾ 开发方案制定 ¾ 水体的处理 ¾ 岩石压缩系数 ¾生产历史拟合分析实时传输2D/3D复合任意线显示裂缝建模地震与数模成果展示¾ 标准WITSML 格式实时钻井、测井数据传输¾ 通过InterACT 和第三方WITSML 服务器进行井场数据的实时传输 ¾与相关的EDM 相连，传输第三方的井轨迹和测井曲线数据管理¾ 多用户项目数据共享 ¾相关项目数据查询¾ ProSource 成果管理器协同工作环境¾ 肢体移动的跟踪 ¾ 指针鼠标¾三维目标识别和操作配套插件¾ InteractivePetrophysics 测井综合解释插件 ¾ DrillingVisualization 钻井可视化插件¾ ProSource 成果管理插件Ocean 应用软件编程接口Petrel 为勘探开发软件提供了一个开放的.Net 开发平台—Ocean, 用户可以将自己的软件通过Ocean 加入到Petrel 中，强化Petrel 的完善工作流程。

Petrel地震地质解释和建模使用技巧Petrel 合成记录工作流制作合成地震记录，进行层位标定和确定时深关系是地震解释工作中非常重要的环节。

从Petel2009.1.1，开始Petrel里有两个制作合成记录的模块，一个叫Synthetics，一个叫Seismic-Well tie。

这里介绍如何使用Synthetics模块制作合成地震记录。

从Petrel 2007开始Synthetics模块有了很大改进。

最重要的变化是其结果可在Global well logs下有相应的synthetic目录，其相应时深关系可在数据表中显示。

对同一口井可产生多个合成记录，如图1-1，1-2所示。

Synthetics模块制作合成记录工作流主要分为两大步骤：按照已有数据产生合成记录通过welltop 进行时深关系调整（bulkshift或sqeeze/stretch）一、 生成合成记录1. 双击synthetic模块，打开合成记录主界面（如下图），选择create new folder，从界面中well 到well seismic 四个界面对合成记录中所需数据进行选择或创建，如图2所示。

Well：选择要做合成记录的井，可多选，但每口井必须有相应的数据（DT和子波）。

Sonic and time：确定原始输入数据及时深关系。

根据实际数据品质，如果有checkshot，可用来做DT曲线校正；所有井上时深关系以工区井目录，以及每口井的Settings界面里Time界面下设置为准，Synthetics界面里的Overwrite global time log项不启用。

Create synthetic seismogram：创建合成记录选择创建合成记录所需数据：Density、Acoustic Impedence、Reflectiotion coefficients和Wavelet。

如果这些数据都不存在，或者希望修改参数重新创建，则点击黄色星状按钮创建新数据。

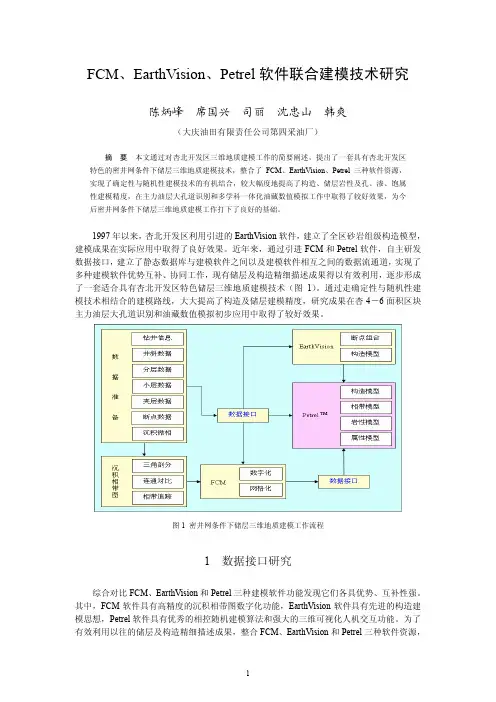

FCM、EarthVision、Petrel软件联合建模技术研究陈炳峰席国兴司丽沈忠山韩爽（大庆油田有限责任公司第四采油厂）摘要本文通过对杏北开发区三维地质建模工作的简要阐述，提出了一套具有杏北开发区特色的密井网条件下储层三维地质建模技术，整合了FCM、EarthVision、Petrel三种软件资源，实现了确定性与随机性建模技术的有机结合，较大幅度地提高了构造、储层岩性及孔、渗、饱属性建模精度，在主力油层大孔道识别和多学科一体化油藏数值模拟工作中取得了较好效果，为今后密井网条件下储层三维地质建模工作打下了良好的基础。

1997年以来，杏北开发区利用引进的EarthVision软件，建立了全区砂岩组级构造模型，建模成果在实际应用中取得了良好效果。

近年来，通过引进FCM和Petrel软件，自主研发数据接口，建立了静态数据库与建模软件之间以及建模软件相互之间的数据流通道，实现了多种建模软件优势互补、协同工作，现有储层及构造精细描述成果得以有效利用，逐步形成了一套适合具有杏北开发区特色储层三维地质建模技术（图1）。

通过走确定性与随机性建模技术相结合的建模路线，大大提高了构造及储层建模精度，研究成果在杏4－6面积区块主力油层大孔道识别和油藏数值模拟初步应用中取得了较好效果。

图1 密井网条件下储层三维地质建模工作流程1 数据接口研究综合对比FCM、EarthVision和Petrel三种建模软件功能发现它们各具优势、互补性强。

其中，FCM软件具有高精度的沉积相带图数字化功能，EarthVision软件具有先进的构造建模思想，Petrel软件具有优秀的相控随机建模算法和强大的三维可视化人机交互功能。

为了有效利用以往的储层及构造精细描述成果，整合FCM、EarthVision和Petrel三种软件资源，优势互补、协同工作，最大限度地提高三维地质建模精度和效率，对静态数据库存储方式和内容以及FCM、Petrel、EarthVision三种软件I/O格式进行了深入分析，采用Delphi语言研发了数据接口，建立了静态数据库与三种软件之间以及三种软件相互之间的数据流通道，针对实际建模工作中影响精度和效率的疑难问题，采取了行之有效的解决办法，为三维地质建模工作的顺利开展奠定了坚实的基础。

2021年度petrel三维地质建模应用技术探讨讲义1. 引言1.1 概述本篇文章旨在探讨2021年度Petrel三维地质建模应用技术，并提供讲义作为参考资料。

随着科技的不断进步和石油行业的发展，地质建模在勘探和开发过程中扮演着重要的角色。

Petrel软件作为当前最先进的地质建模工具之一，在该领域有着广泛的应用。

本文将对Petrel三维地质建模技术进行概述，并深入讨论其基本步骤、关键问题以及面临的挑战。

1.2 文章结构本文将按照以下结构进行组织和阐述：引言部分首先介绍了文章的目的和概述，以及Petrel软件在三维地质建模方面的重要性。

第二部分将对Petrel三维地质建模技术进行概述，包括软件简介、三维地质建模概念以及应用领域。

第三部分将详细描述Petrel三维地质建模的基本步骤，涉及数据准备与导入、构造解释与描述以及属性建模与分析等内容。

第四部分将重点探讨Petrel三维地质建模的关键问题与挑战，包括数据不确定性处理、地质参数选择与调整以及建模准确度评估与精度改进。

最后，结论部分将总结重点论述内容，并对Petrel三维地质建模技术的发展前景进行展望和讨论。

1.3 目的本文的目的是深入探讨2021年度Petrel三维地质建模应用技术并提供详细的讲义。

通过对该软件在三维地质建模方面的概述和基本步骤进行介绍，读者能够了解Petrel软件在石油行业中的重要性以及其应用领域。

同时，我们还将探讨该技术面临的关键问题和挑战，并展望其发展前景。

通过阅读本文，读者将获得利用Petrel进行三维地质建模所需的基础知识和技巧，并能更好地应对相关挑战。

2. Petrel三维地质建模技术概述2.1 Petrel软件简介Petrel是一种专业的地质建模软件，由Schlumberger公司开发。

该软件提供了一系列功能强大且易于使用的工具，用于处理和分析地球科学数据，并可用于创建准确的三维地质模型。

2.2 三维地质建模概念三维地质建模是指将地球表面及其下方的构造与地层信息以三维形式表示的过程。

三维建模论文：三维地质建模技术的研究与应用摘要针对萨北开发区井网密度不断加大、剩余油分布高度零散的实际情况,二维的砂体沉积相带图和构造图已不能满足特高含水后期工作的需要。

充分利用三维可视化建模软件的功能,描述密井网条件下的精细构造特征和砂体发育特征,揭示储层厚度、渗透率、孔隙度等属性数据的分布状况,为寻找剩余油富集区提供地质依据,并为油藏数字化工作探索出一条切实可行的方法。

关键词: 三维可视化建模软件构造1、三维地质建模技术的关键1.1 建立三维构造地质模型的技术关键构造模型的建立主要由断层模拟、三维网格化、建立地层格架三部分组成,它是三维地质建模的基础,其精度直接影响到最终的模拟结果。

在建模流程中, Petrel软件定义断层的方法很多,根据断层polygon、地层解释层面、输入的构造图、fault stick、断点都能生成断层。

萨北开发区断层主要由测井解释对比得到的断点信息确定的,因此采用断点信息来构建断层。

利用断点信息,通过make surface形成断层面,断面转换成模拟断面形状的线,线转换成模型中定义断层形状的Key Pillar。

断层模型建好后,利用已建立的断层和设置的边界经过Pillar网格化、make horizon、make zone三个步骤建立骨架模型。

垂向上则利用地层对比结果,建立地层格架。

1.1.1校正斜井轨迹与斜井断点数据由于斜井只有地面坐标和地下坐标,断点深度是测量深度,在二维上进行断点组合难度大且准确率低,所以在建立构造模型时,应用petrel软件内置的斜井轨迹校正程序,输入斜井的井斜角、方位角数据,建立斜井轨迹模型。

对斜井的层面海拔深度进行校正,将测井解释层面深度回送到斜井井轨迹上,输出斜井轨迹数据,将对应层面点坐标及垂深进行校正。

校正后使断点与斜井轨迹吻合,能准确反映出断点空间的真实位置,降低组合难度。

图1 斜井断点与轨迹图2 lock to well top 示意图1.1.2确保断层面穿过油层部位断点结合断点平面上分布形态、断距变化的规律、断层面倾向和性质以及断层面两侧地层层位落差等,从上到下逐层将油层部分断点于相邻的Key Pillar进行锁定,确保断层平面在油层部位穿过断点。
