面波仪原理

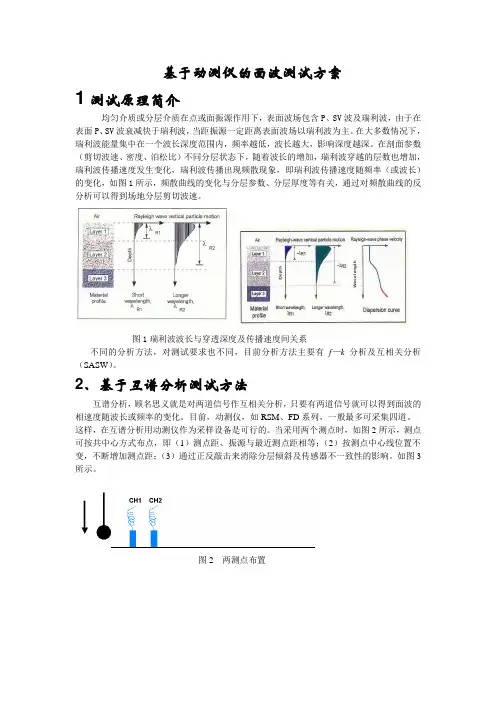

基于动测仪的面波测试方案

1测试原理简介

均匀介质或分层介质在点或面振源作用下，表面波场包含P、SV波及瑞利波，由于在表面P、SV波衰减快于瑞利波，当距振源一定距离表面波场以瑞利波为主。在大多数情况下，瑞利波能量集中在一个波长深度范围内，频率越低，波长越大，影响深度越深。在剖面参数（剪切波速、密度、泊松比）不同分层状态下，随着波长的增加，瑞利波穿越的层数也增加，瑞利波传播速度发生变化，瑞利波传播出现频散现象，即瑞利波传播速度随频率（或波长）的变化，如图1所示，频散曲线的变化与分层参数、分层厚度等有关，通过对频散曲线的反分析可以得到场地分层剪切波速。

图1瑞利波波长与穿透深度及传播速度间关系

不同的分析方法，对测试要求也不同，目前分析方法主要有f—k分析及互相关分析（SASW）。

2、基于互谱分析测试方法

互谱分析，顾名思义就是对两道信号作互相关分析，只要有两道信号就可以得到面波的相速度随波长或频率的变化。目前，动测仪，如RSM、FD系列，一般最多可采集四道。

这样，在互谱分析用动测仪作为采样设备是可行的。当采用两个测点时，如图2所示，测点可按共中心方式布点，即（1）测点距、振源与最近测点距相等；（2）按测点中心线位置不变，不断增加测点距；（3）通过正反敲击来消除分层倾斜及传感器不一致性的影响。如图3所示。

图2 两测点布置

图3 共中心测点布置

两点实测信号、互谱分析及得到的相速度随波长或频率变化，见图4，相速度表示面波在两测点间平均相速度。

(a) (b)

(c)

图4 两测点信号 (a)、互谱分析 (b)及 相速度随波长变化 (c)

当采用三个测点，如图5所示，通过对三条信号组合分析，即CH1+CH2、CH1+CH3、CH2+CH3组合，可以得到三条剖面的相速度。见图6。

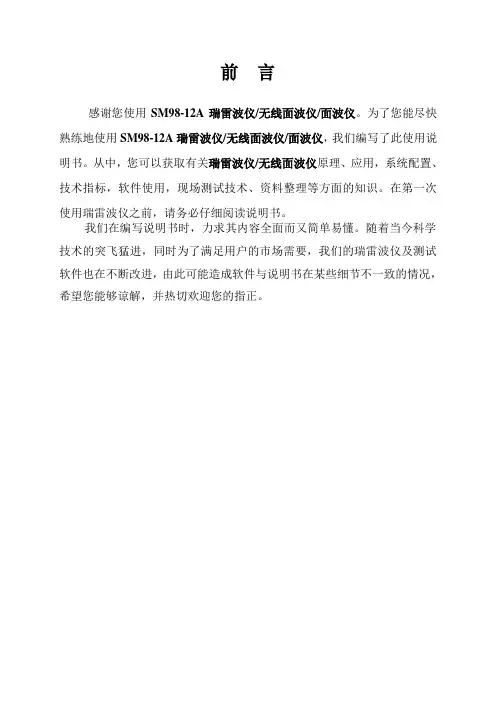

前 言

感谢您使用SM98-12A瑞雷波仪/无线面波仪/面波仪。为了您能尽快熟练地使用SM98-12A瑞雷波仪/无线面波仪/面波仪，我们编写了此使用说明书。从中，您可以获取有关瑞雷波仪/无线面波仪原理、应用，系统配置、技术指标，软件使用，现场测试技术、资料整理等方面的知识。在第一次使用瑞雷波仪之前，请务必仔细阅读说明书。

我们在编写说明书时，力求其内容全面而又简单易懂。随着当今科学技术的突飞猛进，同时为了满足用户的市场需要，我们的瑞雷波仪及测试软件也在不断改进，由此可能造成软件与说明书在某些细节不一致的情况，希望您能够谅解，并热切欢迎您的指正。

安全使用注意事项

对于本章列出的各条安全使用注意事项，请您认真理解并在使用过程中严格执行。

1. 仔细阅读使用说明书，全面了解仪器、软件的使用方法和注意事项。

2. 仪器长时间不用，应充足电存放在通风干燥处，且每月至少充电1次，以免损坏内部电池。

3. 仪器每次使用后，应及时充电。充电时使用三芯带接地保护的接地电源插头和插座。

4. 注意防潮。过分潮湿的环境会对仪器造成不良影响。

5. 检波器及电缆在收放过程中，应避免将其贴地拖曳，以免检波器损坏和电缆外皮被刮破。

6. 现场测试结束后，切记关闭主机电源。

7. 软件运行环境为WIN98操作系统，有关其使用请参阅相关资料。

8. 瑞雷波仪主机及检波器的许多部件为精密仪器，因此在搬运过程中要轻起轻放；电缆放置在电缆箱中，勿弯折成死角。

9. 主机侧面板各插口与相应的电缆线插头均有凸槽和凹槽相对应，请对好后插入或旋转拧上。切忌错位时旋转，以防插头中的插针变歪甚至折断。

10. 说明书中提及的现场测试技术，若与相关规范不符，应以相关规范为准。

§1、瑞雷波仪简介

§1.1. 瑞雷波仪工作原理

在地面产生一瞬时冲击力，产生一定频率范围的瑞雷波，不同频率的瑞雷波叠加在一起，以脉冲的形式向前传播。在地面上沿波的传播方向，以一定的道间距设置检波器，就可以检测到瑞雷波的传播过程，经过对瑞雷波信号进行频谱分析、相位谱分析，把各个频率的瑞雷波分离出来，从而得到一条VR——f曲线（即频散曲线）或VR——λR曲线。VR——f曲线或VR——λR曲线的变化规律与地下地质条件有着内在联系，通过对频散曲线的反演解释，可得到地下不同深度范围内的瑞雷波传播速度VR和某一深度范围内的地质构造情况，从而对场地或岩土的物理性质做出评价。

- 1 - 地震仪原理

地震仪是用来测量地震波的仪器，它可以用来记录地震波的振动情况，从而推断出地震的发生位置、规模和震源等信息。地震仪的原理是利用地震波在不同介质中传播速度的差异，通过测量地震波在不同方向上的传播时间和振动幅度，来确定地震的发生位置和规模。

地震波是指地震产生的振动波，它们是由地震源处发出的弹性波。地震波可以被分为三种类型：纵波、横波和面波。其中，纵波是一种沿着波传播方向振动的波，它的传播速度比较快，而且能够穿透各种介质；横波是一种垂直于波传播方向振动的波，它的传播速度比较慢，只能在固体介质中传播；面波是一种沿着介质表面传播的波，它的传播速度介于纵波和横波之间。

地震仪是利用地震波在不同介质中传播速度的差异来进行测量的。当地震波穿过不同介质时，由于介质的密度、弹性模量和粘度等性质的不同，地震波的传播速度也会发生变化。因此，通过测量地震波在不同介质中的传播速度和振动情况，就可以推断出地震的发生位置和规模。

地震仪的工作原理可以用一种叫做“地震仪原理”的物理原理来解释。这个原理是指，当地震波穿过地球内部的不同介质时，会发生反射、折射和衍射等现象，从而形成一种类似于声波的波形。地震仪利用这种波形来测量地震波的传播速度和振动情况。

地震仪的基本组成部分包括传感器、放大器、记录器和显示器 - 2 - 等。传感器是地震仪的核心部件，它可以感测地震波的振动情况，并将信号转换成电信号输出。放大器是用来放大传感器输出的电信号的设备，它可以将微弱的信号放大到足以被记录和显示的程度。记录器是用来记录地震波振动情况的设备，它可以将放大后的信号保存在磁带、磁盘或者其他存储介质上。显示器是用来显示地震波振动情况的设备，它可以将记录器中保存的信号转换成可视化的波形图，使研究人员能够更直观地观察地震波的特征。

地震仪的应用范围非常广泛，它不仅可以用来监测地震活动，还可以用来研究地球内部结构、地质构造、地下水位和矿产资源等。在地震预警、地震灾害救援和地震科学研究等方面，地震仪都发挥着重要的作用。

弧面丝网印刷机是指在圆柱形或圆锥形曲面进行丝网印刷的设备。在一定条件下也可以对椭圆面、鼓形面、弧面等曲面进行丝网印刷，是制作类广告公司必备的印刷设备。下面，一起来了解一下弧面丝网印刷机的工作原理是怎样的。

弧面丝网印刷机工作原理：

a-滚轮支座 b-轴会支座 c-镶嵌支座 。印刷时，平面丝网印版与承印物运动，而刮墨板静止。平面丝网印版夹持在网框上由平网曲面丝网印刷机带动作匀速平移，由于网版的摩擦便放置在支承装置上的承印物随之转动。在压印线处曲面承印物的线速度与平面丝网印版移动速度一致，实现刮墨印刷。

理论上压印线应在曲面承印物最高一条母线处，以利于加大离网角，保证印刷质量。为调整方便，刮墨板一般采用60°±15°顶角，要求能作垂直程度与上下尺寸的调整。调整成垂直是为保证进行上下调整时刃口线不产生横向移位，始终对准最高一条母线A;采用顶角60°±15°的刮墨板是为保证垂直安装后形成刮墨板倾角α。在实际调整中，为了保证平面丝网印版与曲面承印物及时脱离，压印线可以适当偏前少许，尤其是承印物直径较大时，压印线必须偏前，曲面印刷的支承装置是各种形式的专用装置，由用户根据产品要求自行设计制造。

弧面丝网印刷机印刷特点：

圆筒形容器或圆锥形容器的曲面印刷可采用两对滚轮支座，长度与直径之比小于1.5的盖类和杯类用轴套支座，软性中空容器可用充气装置支撑。椭圆面近似为圆柱面的一部分，可以用圆柱体镶嵌办法支承。

在圆锥体的表面进行印刷的原理，与在圆柱体表面进行印刷的原理基本相同，所不同的是丝网印版的图形形状和丝网印版的运动形式。在制作用于圆锥体表面印刷的丝网印版时，要先画出圆锥体表面的展开图，并根据展开图求出扇形的中心，再选取适当网框制作丝网印版。

以上就是关于弧面丝网印刷机的相关介绍。了解更多关于丝网印刷机的其他相关介绍，请继续关注我们的广告买卖网设备采购频道。
