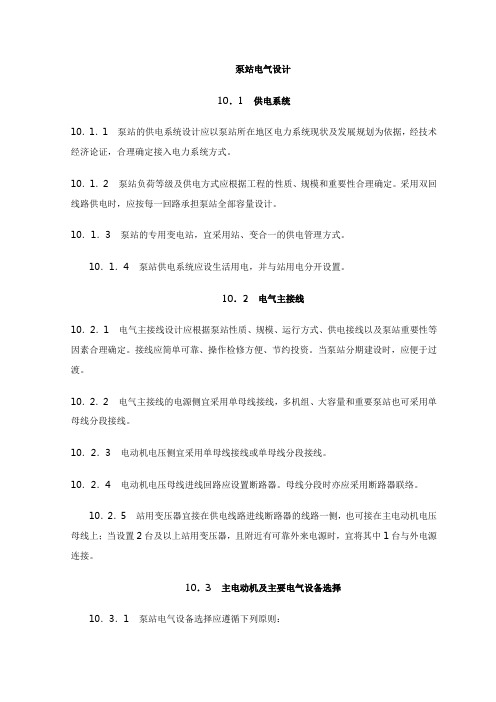

泵站电气设计10．1 供电系统10．1．1 泵站的供电系统设计应以泵站所在地区电力系统现状及发展规划为依据，经技术经济论证，合理确定接入电力系统方式。
10．1．2 泵站负荷等级及供电方式应根据工程的性质、规模和重要性合理确定。
采用双回线路供电时，应按每一回路承担泵站全部容量设计。
10．1．3 泵站的专用变电站，宜采用站、变合一的供电管理方式。
10．1．4 泵站供电系统应设生活用电，并与站用电分开设置。
10．2 电气主接线10．2．1 电气主接线设计应根据泵站性质、规模、运行方式、供电接线以及泵站重要性等因素合理确定。
接线应简单可靠、操作检修方便、节约投资。
当泵站分期建设时，应便于过渡。
10．2．2 电气主接线的电源侧宜采用单母线接线，多机组、大容量和重要泵站也可采用单母线分段接线。
10．2．3 电动机电压侧宜采用单母线接线或单母线分段接线。
10．2．4 电动机电压母线进线回路应设置断路器。
母线分段时亦应采用断路器联络。
10．2．5 站用变压器宜接在供电线路进线断路器的线路一侧，也可接在主电动机电压母线上；当设置2台及以上站用变压器，且附近有可靠外来电源时，宜将其中1台与外电源连接。
10．3 主电动机及主要电气设备选择10．3．1 泵站电气设备选择应遵循下列原则：1 性能良好、可靠性高、寿命长；2 优先选用节能、环保型产品；3 功能合理，经济适用；4 小型、轻型、成套化，占地少；5 维护检修方便，不易发生误操作；6 确保运行维护人员的人身安全；7 便于运输和安装；8 对风沙、污秽、腐蚀性气体、潮湿、凝露、冰雪、地震等危害，应有防护措施；9 设备噪声应符合现行国家标准《工业企业噪声控制设计规范》GBJ 87的有关规定。
10．3．2 泵站主电动机的选择应符合下列规定：1 主电动机的容量应按水泵运行可能出现的最大轴功率选配，并留有一定的储备，储备系数宜为1．10～1．05。
电动机的容量宜选标准系列；2 主电动机的型号、规格和电气性能等应经过技术经济比较选定；3 当技术经济条件相近时，电动机额定电压宜优先选用10kV。
