SDH培训教材⽬录第⼀章基础知识1.1光纤通信概述1.1.1光纤通信的三个低损耗窗⼝1.1.2光纤的结构1.1.3光纤的分类1.2同步数字体系（SDH）1.2.1 SDH简介1.2.2 PDH的缺点和SDH的产⽣1.2.3 SDH的优越性1.2.4 SDH速率1.2.5 SDH帧结构1.2.6 SDH复⽤映射结构和复⽤映射过程第⼆章业务功能2.1设备类型2.1.1终端复⽤器（TM）2.1.2分插复⽤器（ADM）2.1.3再⽣中继器（REG）2.1.4数字交叉连接设备（DXC）2.1.4.1直通2.1.4.2分插2.1.4.3⼴播2.1.4.4交叉2.2保护倒换2.2.1基本原理2.2.2保护机制2.3⽹络应⽤形式2.3.1点到点2.3.2链形⽹2.3.3环形⽹第三章单点调测3.1光⼝指标测试3.1.1平均发送光功率3.1.2接收机灵敏度和过载光功率3.1.3平均接收光功率3.1.4光输⼊⼝允许频偏和输出⼝AIS信号⽐特率3.2电接⼝测试3.3抖动测试3.3.1复⽤设备和交叉连接设备STM-N⼝输出抖动产⽣3.3.2 SDH输⼊⼝抖动和漂移容限3.3.3 PDH⽀路⼝映射抖动3.3.4 PDH⽀路⼝结合抖动3.3.5 PDH输⼊⼝抖动和漂移容限3.3.6 SDH设备STM-N⽹络⼝输出抖动3.3.7再⽣中继器抖动传递特性3.4时钟性能测试3.5公务电话⾃检3.6设备⾃环测试第四章系统联调4.1连通光路4.2公务电话检查4.3业务检查4.4保护功能检查4.5时钟源检查4.6性能检查4.7⽹管功能检查附录A ITU-T有关SDH的建议附录B 逻辑⼦⽹及其保护附录C 名词解释附录D 缩略语第⼀章基础知识1.1光纤通信概述光纤即光导纤维的简称。
光纤通信是以光信号为载体，光导纤维为传输介质的⼀种通信⽅式。
由于光纤通信具有传输频带宽、通信容量⼤、损耗低、不受电磁⼲扰等⼀系列优点，光纤通信技术近年来得到飞速发展。
SDH培训内部资料一、SDH 技术概述SDH（Synchronous Digital Hierarchy，同步数字体系）是一种广泛应用于通信领域的技术，它为不同速度的数字信号提供了同步传输、复用和交叉连接的能力。
SDH 具有强大的网络管理功能、高度的可靠性和灵活性，能够满足现代通信对大容量、高速率和高质量传输的需求。
SDH 的核心概念是同步复用，它将各种不同速率的信号通过标准化的容器（C）、虚容器（VC）和支路单元（TU）、管理单元（AU）等进行封装和复用，形成统一的同步传输信号（STMN）。
STMN 的速率等级包括 STM-1（15552 Mbps）、STM-4（62208 Mbps）、STM-16（25 Gbps）等。
二、SDH 帧结构SDH 的帧结构是其实现同步传输和复用的基础。
STMN 帧由 9 行×270×N 列的字节组成，帧周期为125μs。
整个帧结构可以分为段开销（SOH）、管理单元指针（AU PTR）和净负荷（Payload）三个部分。
段开销用于网络的运行、管理和维护，包括再生段开销（RSOH）和复用段开销（MSOH）。
管理单元指针用于指示净负荷在帧内的位置，以便正确地解复用和提取净负荷中的信息。
净负荷则承载了各种用户业务信号。
三、SDH 复用原理SDH 的复用过程包括映射、定位和复用三个步骤。
映射是将各种低速信号适配到相应的容器中；定位是通过管理单元指针确定净负荷在帧中的位置；复用是将多个低阶的虚容器复用成高阶的虚容器，最终形成 STMN 帧。
例如，将 2 Mbps 的信号映射到 C-12 容器中，再经过一系列的复用步骤，可以形成 STM-1 帧进行传输。
四、SDH 网络拓扑结构SDH 网络常见的拓扑结构有链型、星型、环型、树型和网孔型等。
链型结构简单，成本较低，但可靠性相对较差。
星型结构便于集中管理，但中心节点的故障可能影响整个网络。
环型结构具有自愈能力，当网络中的某条链路出现故障时，可以通过环保护机制迅速恢复通信。

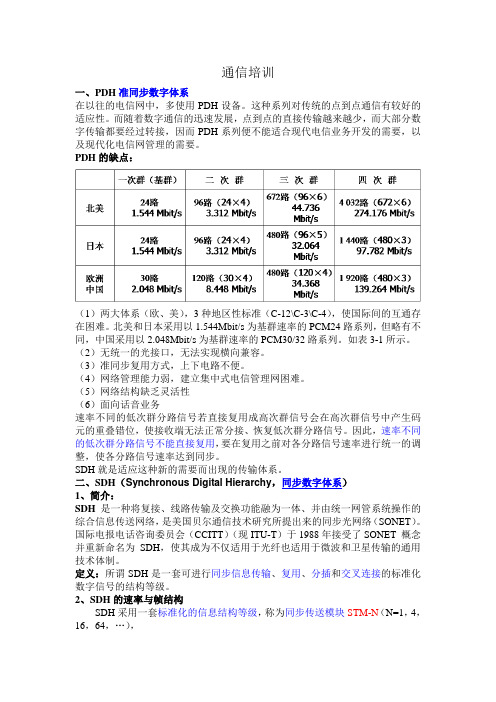

通信培训一、PDH准同步数字体系在以往的电信网中，多使用PDH设备。
这种系列对传统的点到点通信有较好的适应性。
而随着数字通信的迅速发展，点到点的直接传输越来越少，而大部分数字传输都要经过转接，因而PDH系列便不能适合现代电信业务开发的需要，以及现代化电信网管理的需要。
PDH的缺点：（1）两大体系（欧、美），3种地区性标准（C-12\C-3\C-4），使国际间的互通存在困难。
北美和日本采用以1.544Mbit/s为基群速率的PCM24路系列，但略有不同，中国采用以2.048Mbit/s为基群速率的PCM30/32路系列。
如表3-1所示。
（2）无统一的光接口，无法实现横向兼容。
（3）准同步复用方式，上下电路不便。
（4）网络管理能力弱，建立集中式电信管理网困难。
（5）网络结构缺乏灵活性（6）面向话音业务速率不同的低次群分路信号若直接复用成高次群信号会在高次群信号中产生码元的重叠错位，使接收端无法正常分接、恢复低次群分路信号。
因此，速率不同的低次群分路信号不能直接复用，要在复用之前对各分路信号速率进行统一的调整，使各分路信号速率达到同步。
SDH就是适应这种新的需要而出现的传输体系。
二、SDH（Synchronous Digital Hierarchy，同步数字体系）1、简介：SDH是一种将复接、线路传输及交换功能融为一体、并由统一网管系统操作的综合信息传送网络，是美国贝尔通信技术研究所提出来的同步光网络（SONET）。
国际电报电话咨询委员会（CCITT）（现ITU-T）于1988年接受了SONET 概念并重新命名为SDH，使其成为不仅适用于光纤也适用于微波和卫星传输的通用技术体制。
定义：所谓SDH是一套可进行同步信息传输、复用、分插和交叉连接的标准化数字信号的结构等级。
2、SDH的速率与帧结构SDH采用一套标准化的信息结构等级，称为同步传送模块STM-N（N=1，4，16，64，…），最基本的模块为STM－1，四个STM－1同步复用构成STM－4，16个STM －1或四个STM－4同步复用构成STM－16，四个STM－16同步复用构成STM －64，甚至四个STM－64同步复用构成STM－256；相应各STM-N等级的速率为STM-1 155.520Mbit/sSTM-4 622.080Mbit/sSTM-16 2 488.320Mbit/sSTM-64 9 953.280Mbit/sSDH帧结构是一种以字节为基本单元的矩形块状帧结构，其由9行和270×N列字节组成图1-2 STM-N帧结构帧周期为125us。
