485总线连接线方法

485总线布线规范为确保485设备通讯的可靠性，请严格按照下述规范布线。

总线说明与线材选型AW-BM1600管理主机与各种扩充设备之间采用485总线主-从通信结构，485总线采用二线半双工485通信方式，485总线需连接3芯线，其中485 A和485 B为数据线，GND为信号地。

通常情况下，若扩充模块供电是由管理主机提供时，则电源地即是485的GND信号地，因此这种情况下，485总线仅需2芯线就可以了。

在一些室外安装环境总线距离较远（大于600M）且总线设备连接较多（多于40个）的应用系统中，485总线推荐采用国际上通行的屏蔽双绞线。

采用屏蔽双绞线有助于减少和消除两根485通信线之间产生的分布电容以及来自于通讯线周围产生的共模干扰。

最好使用四芯(两对)屏蔽双绞线，可将其中两芯(一对)用于通信，另一对接在一起用于连接信号地或者备用（屏蔽层作地线使用时）。

推荐使用型号为RVSP（室外）RVS（室内）多股，线径0.5 mm，每芯由16股的0.2mm的导线组成的双绞线，或AWG24双绞线（单股，线径0.5～0.75mm），具体要求：铜质，阻抗88～38Ω/km，容抗30～50nF/km，绞距20mm的二芯或四芯双绞线。

在一些室内外安装环境总线距离较近（不超过600M）且总线设备较少（少于40个）以及布线环境无任何干扰源的应用系统中，也可以使用RVV-3*0.75mm2或RVVP-3*0.75mm2软护套线作为485总线传输线路。

在一些室内安装布线环境且总线距离不超过800M时，也可以采用超五类网线作为485传输线路。

485总线通信距离与总线设备数量理论上485总线无中继通信距离为1200M，但实际使用中建议总线延伸距离总长超出1000M时，即利用485总线中继器进行延伸。

在上行总线中,系统最多允许挂接64个AW-BM1600设备，总线长度建议也不要超过1000M。

用于设备扩充连接的逻辑下行扩展总线，由4个物理485总线接口组成，每条物理总线均可以延伸1KM 的传输距离，在逻辑下行总线上总共可连接63个总线设备。

78485总线的布线规范及调试方法一、布线规范1、控制器通讯线（包括485/422、232和韦根等通讯线）必须采用国际通用的8芯屏蔽双绞线,这样可有效防止和屏蔽干扰。

线径大于0.3mm总线长度不超过1200建议在1000米以内，如果更长请选用其它专用485/232转换器或者加中继器，并选用更粗的通讯电缆。

控制器GND 485- 485＋分别对应连接485转换器GND TD(A) TD(B)，通讯线路采用串联挂接式连接，请勿采用星型连接或者局部星型连接。

如果线路过长和设备过多，请在最后一台设备上增加终端电阻（有跳线加载）总线最多可挂接128台控制器。

2、其设备用线不得走强电凿或是强电线管。

如因环境所限，要平行走线，则要远离50CM以上。

二、安全事项注意1、虽然控制器已经具备了防静电和防雷击设计，但是请确保电源和机箱的良好接地，以保障电路不被静电、雷电和其他设备漏电所伤害，长时间稳定运行。

2、请勿带电拔插接线端子，或者带电焊接操作，焊接接线时应该先拔下所对应的接线座。

3、请勿私自拆卸控制器上的元器件，这样有可能会引起系统信息的丢失或芯片损害。

4、本控制器可以直接外挂UPS不间断电源，保证停电后系统仍然可以继续工作。

系统配备掉电保护装置，即使停电系统设置信息和记录也不会丢失。

5、尽量避免将控制器电源和其他大电流工作设备接在同一电源上。

485施工常见错误现象：485线路不使用双绞线，或者使用低档的无源转换器!485通讯线不能走星型连接，必须走规范的手牵手的总线模式。

如果485走线不规范或者超出通讯范围，会出现通讯不上或者有时通讯上有时通讯不上的现象。

485传输是差模传输模式，只有485＋和485- 互为双绞，才能使得485传输模式受到的干扰最小，传输最远，传输质量最好。

有些工程商不采用双绞线会使得干扰很大，有些工程商误以为线粗一些传输质量会好，将双绞线合成一股，另外一台双绞线也合成一股，这样适得其反，反而大幅度降低了通讯质量。

485 gnd接法
485总线接法包括以下几种：
1.共地法：用一根线或屏蔽线连接所有485设备的GND地，以避免电位差影响所有设备之间的通信。

2.终端电阻法：在最后一台485设备的485+和485-上并接120欧姆的终端电阻，以提高通信质量。

3.中间分段断开法：通过从中间断开来检查是否设备负载过多、通讯距离过长、某台设备对整个通讯线路的影响
等。

4.单独拉线法：单独简易拉一条线到设备，这样可以用来排除是否是布线引起了通讯故障。

5.更换转换器法：随身携带几个转换器，这样可以排除是否是转换器质量问题影响了通讯质量。

6.笔记本调试法：先保证自己随身携带的电脑笔记本是通讯正常的设备，用它来替换客户电脑进行通讯，如果正
常，则表明客户的电脑的串口有可能被损害或者受伤。

可以根据遇到的问题采用适合的调试方法。

除了上述提到的调试方法，还有一些其他的调试方法可
以用于485总线的接法，具体如下：
1.AB线间电阻法：通过测量AB线间的电阻来大致判断一个485口的品质，特别是在总线上串接了多个相同
的从机时，测量总线AB间电阻，如果接近一台从机独立时AB线电阻的1/N，基本上可以判断总线和各个从机线都接好了。

2.隔离485法：使用隔离的485芯片，这样在通讯速率上可能会降低，但可以避免共模信号大于485芯片
能承受的极限，导致设备被雷击、浪涌冲击等问题。

3.设备供电的交流电及机箱接地法：设备供电的交流电及机箱一定要真实接地，而且接地良好。

很多地方表面上
有三角插座，其实根本没有接地，接地良好可以防止设备被
雷击、浪涌冲击。

以上调试方法仅供参考，如需更准确的信息，建议咨询
专业人士。

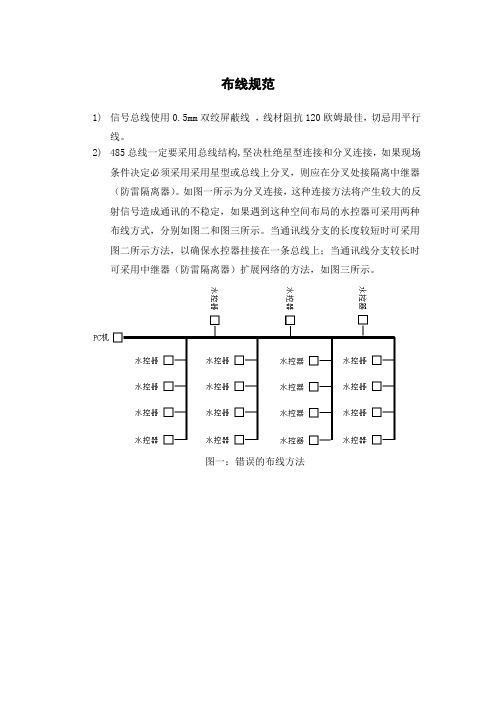

布线规范1)信号总线使用0.5mm双绞屏蔽线，线材阻抗120欧姆最佳，切忌用平行线。

2)485总线一定要采用总线结构,坚决杜绝星型连接和分叉连接，如果现场条件决定必须采用采用星型或总线上分叉，则应在分叉处接隔离中继器（防雷隔离器）。

如图一所示为分叉连接，这种连接方法将产生较大的反射信号造成通讯的不稳定，如果遇到这种空间布局的水控器可采用两种布线方式，分别如图二和图三所示。

当通讯线分支的长度较短时可采用图二所示方法，以确保水控器挂接在一条总线上；当通讯线分支较长时可采用中继器（防雷隔离器）扩展网络的方法，如图三所示。

图一：错误的布线方法图二：正确的布线方法图三：正确的布线方法3)在同一个网络系统中，必须使用同一种电缆，尽量减少线路中的接点。

接点处确保焊接良好，包扎紧密，避免松动和氧化。

4)布线时远离高压线，更不能将强电及电源线和信号线捆在一起走线，如因环境所限，要平行走线，则要远离50CM以上。

建议将485通讯线与水控器电源线也要分开走。

5)设备供电的交流电及机箱一定要真实接地,而且接地良好,以确保设备被雷击浪涌冲击静电累计时可以配合设备的防雷设计较好地释放能量，保护485总线设备和相关芯片不受伤害。

6)用屏蔽线将所有485设备的GND地连接起来，双绞线屏蔽层应有效接地。

7)当总线长度超过100米后，应在最后一台485设备的485+和485-上并接120欧姆的终端电阻，通讯稳定性增加。

若系统加了中继器，应该在中继器的进线端485+和485-上并接一个120欧姆的终端电阻，中继器出线端最后一个设备也要并接终端电阻。

8)接点处确保焊接良好，包扎紧密，避免松动和氧化。

9)水控器到总线之间的连接线应尽量短，通讯线末端不能悬空，如末端未接水控器必须接一个120欧的匹配电阻。

煤气报警探头485总线接法
气体泄漏报警器RS485标准接口说明:
气体泄漏报警器RS485的电气特性：逻辑“0"以两线间的电压差为+(2—6)V表示;逻辑“1"以两线间的电压差为-(2—6)V表示。

接口信号电平比RS232降低了，就不易损坏接口电路的芯片，且该电平与TTL电平兼容，可方便与TTL电路连接。

不过对比RS232而言，采用RS485RS-485通讯速度快，数据更高传输速率为10Mbps，并且RS-485接口是采用平衡驱动器和差分接收器的组合，抗共模干扰力增强。

另外，关于很多小伙伴也问到，气体泄漏报警器RS485通讯接口最多可连接多少探测器设备，常规RS485总线一般更大支持32个节点，但如果有需求更多连接探测器的话，则建议可以使用特制的485芯片，理论上最大可支持达到128个或者256个节点探测器设备进行组网通讯。

什么是485总线制RS-485是串行数据接口标准，由电子工业协会制订并发布的，1983年在RS-422基础上制定了RS-485标准，增加了多点、双向通信能力，即允许多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和冲突保护特性，扩展了总线共模范围，后命名为TIA/EIA-485-A 标准。

1．485总线应采用什么样的通讯线必须采用国际上通行的屏蔽双绞线。

我们推荐用的屏蔽双绞线的型号为RVSP2*0.5（二芯屏蔽双绞线，每芯由16股的0.2mm的导线组成）。

采用屏蔽双绞线有助于减少和消除两根485通信线之间产生的分布电容以及来自于通讯线周围产生的共模干扰。

工程商大都习惯采用5类网线或超5类网线作为485通信线，这是错误的。

这是因为：（2）网线只有0.2mm平方，线径太细，会导致传输距离降低和可挂接的设备减少。

（3）网络线为单股的铜线，相比多芯线而言容易断裂。

2．为什么要接地485收发器在规定的共模电压-7V至+12V之间时，才能正常工作。

如果超出此范围会影响通讯，严重的会损坏通讯接口。

共模干扰会增大上述共模电压。

消除共模干扰的有效手段之一是将485通讯线的屏蔽层用作地线，将机具、电脑等网络中的设备地连接在一起，并由一点可靠地接入大地。

4．485通信线应如何走线？通信线尽量远离高压电线，不要与电源线并行，更不能捆扎在一起。

5．为什么485总线要采用手拉手结构，而不能采用星形结构？星形结构会产生反射信号，从而影响到485通信。

总线到每个终端设备的分支线长度应尽量短，一般不要超出5米。

分支线如果没有接终端，会有反射信号，对通讯产生较强的干扰，应将其去掉。

．485总线上设备到设备之间可以有接点吗？在同一个网络系统中，使用同一种电缆，尽量减少线路中的接点。

接点处确保焊接良好，包扎紧密，避免松动和氧化。

保证一条单一的、连续的信号通道作为总线。

7．什么叫共模干扰和差模干扰？如何消除通讯线上的干扰？485通信线由两根双绞的线组成，它是通过两根通信线之间的电压差的方式来传递信号，因此称之为差分电压传输。

485设备连接
1.RS-232通讯线制作、连接
485通讯使用两条线，其中一条定义为正，一条定义为负，按照如下关系制作485通讯线：
Data + 连接 Data +
Data - 连接 Data -
转换卡的接口都标有DATA+、DATA-，将机具485接口与转换卡接口按照上述对应关系连接即可。

2.RJ45水晶头的压制方法
水晶头开口朝下，面对水晶头铜片,由左边开始数,1脚正,2脚负（常用网线线序的橙白正，橙负）
3.RS-485网络接线方法
当使用多台设备时，需要用485网络联网，总线使用5类以上屏蔽线中的一组双绞线，按照485接线方法，将设备接入总线。

注意：网络中机具不能有重复编号，否则无法通讯。

4.232设备在软件中的连接设置
通过‘设备管理’进入设备管理接口，进入后在左边的设备列表中右键点击添加,进行硬件添加
设备添加中有几点要注意：
1.设备类型必须按照设备机型选择,380系列的发卡器则选择考勤机，K6系列设备选择S600。

2.机号必须对应且没有重复,出厂的默认机号都是1,只有连接设备后才能通过设备管理中的‘更改机号’更改硬件机号，同一端口存在机号物理则无法正常连接。

3.必须正确选择COM端口(大多台式电脑COM为1可以在电脑系统的硬件管理中察看)
4.波特率必须和硬件对应,出厂默认值都是9600,只有连接设备后才能通过‘修改波特率’进行修改。

消费机系列按F1可以查看机号，380设备按#+7可以查看机号和波特率，门禁默认机号为1。

如果忘记改过的门禁机号，可以进入接口在‘更改机号’中输入序列号来修改遗忘的机号。

485总线结构的门禁系统布线规范及调试方法第一章澄清几个概念:概念一: 485总线的通讯距离可以达到1200米.其实只是485总线结构理论上在理想环境的前提下才有可能使得传输距离达到1200米.一般是指通讯线材优质达标,波特率9600,只有一台485设备才能使得通讯距离达到1200米,而且能通讯并不代表每次通讯都正常.所以通常485总线实际的稳定的通讯距离远远达不到1200米. 负载485设备多,线材阻抗不合乎标准,线径过细,转换器品质不良,设备防雷保护,波特率的加高等等因素都会降低通讯距离.概念二: 485总线可以带128台设备进行通讯.其实并不是所有485转换器都能够带128台设备的.要根据485转换器内芯片采用的型号和485设备芯片采用的型号来判断的.谁低就谁的.一般485芯片负载能力有三个级别 32台 128台 256台. 理论上的标称往往实际上是达不到的.通讯距离越长,波特率越高,线径越细,线材质量越差,转换器品质越差,转换器电能供应不足(无源转换器),防雷保护越强这些都会大大降低真实负载数量.概念三: 485总线是一种最简单最稳定最成熟的工业总线结构.这种概念是错误的.应该是: 485总线是一种用于设备联网的经济型的传统的工业总线方式. 通讯质量是需要根据施工经验进行测试和调试的. 485总线虽然简单,但必须严格安装施工规范进行布线.第二章严格几个施工规范:485+和485-条数据线一定要互为双绞.布线一定要布多股屏蔽双绞线,多股是为了备用,屏蔽是为了出现特殊情况时调试,双绞是因为485通讯采用差模通讯原理,双绞的抗干扰性最好.不采用双绞线,是极端错误的.485总线一定要是手牵手式的总线结构,坚决杜绝星型连接和分叉连接.设备供电的交流电及机箱一定要真实接地,而且接地良好.有很多地方表面上有三角插座,其实根本没有接地,要小心.接地良好时,可以确保设备被雷击浪涌冲击静电累计时可以配合设备的防雷设计较好地释放能量.保护485总线设备和相关芯片不受伤害.避免和强电走在一起,以免强电对其干扰.第三章几种常见的通讯故障:通讯不上,无反应.可以上传数据,但不可以下载数据.通讯时,系统提示受到干扰.或者不通讯时,通讯指示灯也不停地闪烁.有时能通讯上,有时通讯不上.有的指令可以通,有的指令不可以通.第四章推荐几个调试方法:首先要确保设备接线正确,且严格合乎规范.共地法: 用1条线或者屏蔽线将所有485设备的GND地连接起来,这样可以避免所有设备之间存在影响通讯的电势差.终端电阻法: 在最后一台485设备的485+和485-上并接 120欧姆的终端电阻来改善通讯质量.中间分段断开法: 通过从中间断开来检查是否是设备负载过多通讯距离过长某台设备损害对整个通讯线路的影响等原因.单独拉线法: 单独简易暂时拉一条线到设备,这样可以用来排除是否是布线引起了通讯故障.更换转换器法: 随身携带几个转换器,这样可以排除是否是转换器质量问题影响了通讯质量.笔记本调试法: 先保证自己随身携带的电脑笔记本是通讯正常的设备,替换客户电脑,来进行通讯,如果可以,则表明客户的电脑的串口有可能被损害或者受伤.第五章提出几个建议和忠告:建议用户使用和购买门禁厂家提供的485转换器或者厂家指定推荐品牌的485转换器.门禁厂家会对与其配套的485转换器做大量的测试工作,并且会单独要求485厂家安装其固定的性能参数进行生产和品质检测,所以和其门禁设备具备较好的兼容性.千万不要贪图便宜购买杂牌厂家的485转换器.严格安装485总线的施工规范进行施工,杜绝任何侥幸心理.对线路较长负载较多的情况采用主动科学的有预留的解决方案.如果通讯距离过长,建议如果超过500米就采用中继器或者485HUB来解决问题. 如果负载数过多,建议如果一条总线上超过30台就采用485HUB来解决问题.现场调试带齐调试设备.现场调试一定要随身携带几个确保以前可以接长距离和多负载的转换器一台常用的电脑笔记本测试通路断路的万用表几个120欧姆的终端电阻。

485多个设备连接方法随着物联网技术的发展，越来越多的设备可以连接到互联网，实现自动化、远程控制和互联互通。

本文将介绍485多个设备的连接方法，主要包括RS-485通信协议和连接方式。

RS-485是一种常用的工业通信协议，采用差分传输方式，在长距离和噪声环境中能够提供稳定可靠的数据传输。

RS-485总线可以连接多个设备，形成一个网络。

下面是几种常见的485多个设备连接方法：1.令牌环形拓扑结构：适用于设备之间需要严格按照优先级进行通信的场景。

每个设备在总线上都有一个唯一的地址，设备按照优先级依次发送数据，其他设备在接收到自己的地址时进行响应。

令牌轮转，直到每一个设备都完成了自己的通信任务。

2.星形拓扑结构：适用于数据通信需要中心节点进行集中控制的场景，例如集中控制各个节点的传感器或执行器。

所有设备都连接到中央设备，中央设备负责控制和管理设备之间的通信。

3.总线拓扑结构：适用于设备之间需要相互通信且不需要中央控制的场景。

所有设备都连接到同一个总线上，通过总线上的数据线进行通信。

设备之间可以通过地址识别来进行通信，也可以通过总线上的广播方式进行群发消息。

4.树状拓扑结构：适用于设备之间需要分层次进行通信的场景。

每一层设备都连接到上一层设备上，最上层设备负责控制和管理下一层设备的通信。

在485多个设备连接中，还需要考虑设备的物理连接方式，以确保信号传输的质量和稳定性。

1.点对点连接：每个设备都与总线上的一个设备直接相连，利用点对点连接的方式进行数据通信。

这种连接方式简单可靠，但是对于连接数量较多的情况不太适用。

2.多主从连接：一个或多个主设备控制多个从设备的连接。

主设备负责控制总线上的通信，从设备负责接收和发送数据。

这种连接方式适用于需要集中控制和管理设备的场景。

3.多级连接：将设备按照一定的层次进行连接，形成多级连接的结构。

上一级设备负责控制和管理下一级设备的通信。

这种连接方式适用于设备连接数量较大且需要分层次管理的场景。
