RS485通讯基础知识(推荐文档)

RS485通讯1. 引言RS485是一种串行通信协议，用于在多个设备之间进行双向数据传输。

它是一种高性能的通讯协议，常用于工业自动化、仪器仪表、门禁系统等领域。

本文将介绍RS485通讯的基本原理、使用方法以及常见的应用场景。

2. 基本原理RS485通讯使用差分信号传输，可以抵抗电磁干扰和噪声。

它采用两条相对独立的传输线（A线和B线），通过不同的电平表示逻辑1或逻辑0。

其中，逻辑1对应线A为高电平，线B为低电平；逻辑0对应线A为低电平，线B为高电平。

通过这种方式，数据可以在多个设备之间进行可靠的传输。

3. 硬件连接在使用RS485通讯时，需要将所有设备连接到一个共享的总线上。

每个设备都需要两条连接线（A线和B线）以及一个共享的地线。

通常，可以使用终端电阻来匹配总线阻抗并提高信号质量。

4. 传输方式RS485通讯可以采用两种传输方式：全双工和半双工。

4.1 全双工通讯在全双工通讯中，设备可以同时发送和接收数据。

发送数据的设备需要将数据发送到总线上，并通过差分信号传输给其他设备。

同时，接收数据的设备可以监听总线上的数据并将其解析。

4.2 半双工通讯在半双工通讯中，设备的发送和接收操作是交替进行的。

设备在发送数据时，需要先将总线设置为发送模式，并将数据发送到总线上。

其他设备在接收数据时，将总线设置为接收模式，并监听数据。

5. 通讯协议RS485通讯可以使用多种协议进行数据交换，常见的有MODBUS、DMX512等。

这些协议定义了数据的传输格式、通讯方式和功能码等。

5.1 MODBUS协议MODBUS是一种常用的通讯协议，适用于工业自动化领域。

它定义了数据的传输格式，并提供了读写寄存器等功能。

MODBUS协议支持点对点和多点通讯。

5.2 DMX512协议DMX512是一种用于舞台灯光控制的通讯协议。

它定义了数据的传输格式和通讯方式。

DMX512通讯一般采用全双工方式进行。

6. 应用场景RS485通讯在许多领域都有广泛的应用。

rs485通信协议RS485通信协议。

RS485通信协议是一种常用的工业控制领域通信协议，它具有高抗干扰能力、远距离传输和多设备共享同一总线等特点，因此在工业自动化控制系统中得到广泛应用。

本文将对RS485通信协议的基本原理、特点、应用范围和实际应用进行介绍。

一、基本原理。

RS485通信协议是一种基于差分信号传输的协议，它采用两根信号线进行数据传输，分别为A线和B线。

在数据传输时，A线和B线上的电压分别为正相位和负相位，通过对这两个信号进行差分传输，可以有效地抵消外部干扰，从而保证数据传输的稳定性和可靠性。

二、特点。

1. 高抗干扰能力，由于RS485采用差分信号传输，可以有效地抵消来自于外部的干扰信号，因此具有较高的抗干扰能力，适用于工业环境中复杂电磁干扰的场合。

2. 远距离传输，RS485总线传输距离可达1200米，因此适用于大范围的工业控制系统，可以满足工业现场对于远距离数据传输的需求。

3. 多设备共享同一总线，RS485总线支持多个设备共享同一总线进行通信，这样可以减少系统中的通信线路，降低系统成本。

三、应用范围。

RS485通信协议广泛应用于各种工业控制系统中，包括工业自动化控制、楼宇自动化、智能电网、智能交通等领域。

在这些领域中，RS485通信协议可以满足远距离、高抗干扰和多设备共享总线的通信需求，为工业控制系统的稳定运行提供了可靠的通信支持。

四、实际应用。

以工业自动化控制系统为例，RS485通信协议通常用于PLC（可编程逻辑控制器）和各种传感器、执行器之间的数据通信。

PLC作为控制中心，通过RS485总线与各个设备进行数据交换，实现对工业生产过程的监控和控制。

此外，RS485通信协议也常用于工业现场的数据采集和监测系统中，通过远距离传输数据，实现对工业过程的实时监测和管理。

总之，RS485通信协议作为一种稳定可靠的工业控制通信协议，具有高抗干扰能力、远距离传输和多设备共享同一总线的特点，在工业自动化控制系统中得到了广泛的应用。

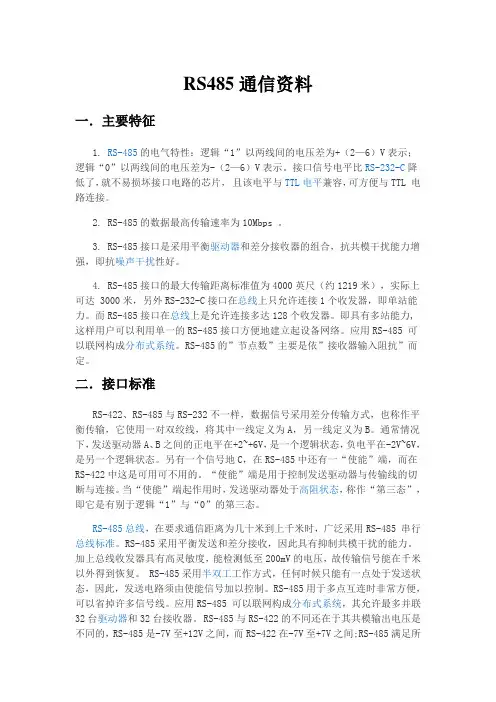

RS485通信资料一．主要特征1. RS-485的电气特性：逻辑“1”以两线间的电压差为+（2—6）V表示；逻辑“0”以两线间的电压差为-（2—6）V表示。

接口信号电平比RS-232-C降低了，就不易损坏接口电路的芯片，且该电平与TTL电平兼容，可方便与TTL 电路连接。

2. RS-485的数据最高传输速率为10Mbps 。

3. RS-485接口是采用平衡驱动器和差分接收器的组合，抗共模干扰能力增强，即抗噪声干扰性好。

4. RS-485接口的最大传输距离标准值为4000英尺（约1219米），实际上可达 3000米，另外RS-232-C接口在总线上只允许连接1个收发器，即单站能力。

而RS-485接口在总线上是允许连接多达128个收发器。

即具有多站能力,这样用户可以利用单一的RS-485接口方便地建立起设备网络。

应用RS-485 可以联网构成分布式系统。

RS-485的”节点数”主要是依”接收器输入阻抗”而定。

二．接口标准RS-422、RS-485与RS-232不一样，数据信号采用差分传输方式，也称作平衡传输，它使用一对双绞线，将其中一线定义为A，另一线定义为B。

通常情况下，发送驱动器A、B之间的正电平在+2~+6V，是一个逻辑状态，负电平在-2V~6V，是另一个逻辑状态。

另有一个信号地C，在RS-485中还有一“使能”端，而在RS-422中这是可用可不用的。

“使能”端是用于控制发送驱动器与传输线的切断与连接。

当“使能”端起作用时，发送驱动器处于高阻状态，称作“第三态”，即它是有别于逻辑“1”与“0”的第三态。

RS-485总线，在要求通信距离为几十米到上千米时，广泛采用RS-485 串行总线标准。

RS-485采用平衡发送和差分接收，因此具有抑制共模干扰的能力。

加上总线收发器具有高灵敏度，能检测低至200mV的电压，故传输信号能在千米以外得到恢复。

RS-485采用半双工工作方式，任何时候只能有一点处于发送状态，因此，发送电路须由使能信号加以控制。

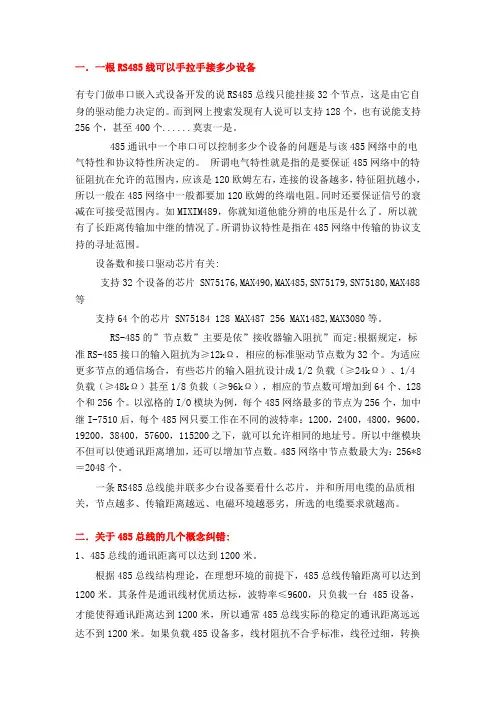

一．一根RS485线可以手拉手接多少设备有专门做串口嵌入式设备开发的说RS485总线只能挂接32个节点，这是由它自身的驱动能力决定的。

而到网上搜索发现有人说可以支持128个，也有说能支持256个，甚至400个......莫衷一是。

485通讯中一个串口可以控制多少个设备的问题是与该485网络中的电气特性和协议特性所决定的。

所谓电气特性就是指的是要保证485网络中的特征阻抗在允许的范围内，应该是120欧姆左右，连接的设备越多，特征阻抗越小，所以一般在485网络中一般都要加120欧姆的终端电阻。

同时还要保证信号的衰减在可接受范围内。

如MIXIM489，你就知道他能分辨的电压是什么了。

所以就有了长距离传输加中继的情况了。

所谓协议特性是指在485网络中传输的协议支持的寻址范围。

设备数和接口驱动芯片有关:支持32个设备的芯片 SN75176,MAX490,MAX485,SN75179,SN75180,MAX488等支持64个的芯片 SN75184 128 MAX487 256 MAX1482,MAX3080等。

RS-485的”节点数”主要是依”接收器输入阻抗”而定;根据规定，标准RS-485接口的输入阻抗为≥12kΩ，相应的标准驱动节点数为32个。

为适应更多节点的通信场合，有些芯片的输入阻抗设计成1/2负载（≥24kΩ）、1/4负载（≥48kΩ）甚至1/8负载（≥96kΩ），相应的节点数可增加到64个、128个和256个。

以泓格的I/O模块为例，每个485网络最多的节点为256个，加中继I-7510后，每个485网只要工作在不同的波特率：1200，2400，4800，9600，19200，38400，57600，115200之下，就可以允许相同的地址号。

所以中继模块不但可以使通讯距离增加，还可以增加节点数。

485网络中节点数最大为：256*8＝2048个。

一条RS485总线能并联多少台设备要看什么芯片，并和所用电缆的品质相关，节点越多、传输距离越远、电磁环境越恶劣，所选的电缆要求就越高。

rs485通信原理通俗讲解摘要：1.RS485 通信概述2.RS485 通信原理3.RS485 通信优点4.RS485 通信缺点5.RS485 通信的应用场景正文：一、RS485 通信概述RS485 通信，全称为RS485 串行通信，是一种串行通信接口标准。

它是由美国电子工业协会（Electronic Industries Association, EIA）于1983 年发布，经过通讯工业协会（Telecommunications Industry Association, TIA）修订后命名为RS485。

RS485 通信主要用于工业控制环境中，是一种差分信号传输方式，具有较强的抗干扰性能。

二、RS485 通信原理RS485 通信采用两根通信线，通常用A 和B 或者D 和D-来表示。

它采用差分信号传输方式，这种传输方式具有较强的抗干扰性能，尤其在工业现场环境比较复杂、干扰比较多的情况下，采用差分方式可以有效提高通信可靠性。

在RS485 通信中，数据是串行传输的，即数据是一位一位地按顺序进行传输。

发送方将数据字符从并行转换为串行，按位发送给接收方。

接收方收到串行数据后，再将其转换为并行数据。

这种串行通信方式在仅用一根信号线的情况下完成数据传输，降低了线路成本。

三、RS485 通信优点1.抗干扰性强：RS485 通信采用差分信号传输方式，具有较强的抗干扰性能，能在复杂的工业现场环境中保持稳定的通信。

2.传输距离远：RS485 通信的最大传输距离可达1200 米，满足了工业现场中远距离通信的需求。

3.支持多节点：RS485 通信最多支持32 个节点，适用于工业现场中多设备、多系统互联的需求。

4.传输速率适中：RS485 通信的传输速率适中，一般在几十kb/s 至几百kb/s 之间，满足了工业现场中对通信速度的要求。

四、RS485 通信缺点1.通信效率较低：RS485 通信采用串行通信方式，数据传输速率较慢，尤其是在传输大量数据时，通信效率较低。

RS485的特点：RS485接口RS485采用差分信号负逻辑，＋2V～＋6V表示“0”，- 6V～- 2V表示“1”。

RS485有两线制和四线制两种接线，四线制只能实现点对点的通信方式，现很少采用，现在多采用的是两线制接线方式，这种接线方式为总线式拓朴结构在同一总线上最多可以挂接32个结点。

在RS485通信网络中一般采用的是主从通信方式，即一个主机带多个从机。

很多情况下，连接RS-485通信链路时只是简单地用一对双绞线将各个接口的“A”、“B”端连接起来。

而忽略了信号地的连接，这种连接方法在许多场合是能正常工作的，但却埋下了很大的隐患，这有二个原因：(1)共模干扰问题：RS-485接口采用差分方式传输信号方式，并不需要相对于某个参照点来检测信号，系统只需检测两线之间的电位差就可以了。

但人们往往忽视了收发器有一定的共模电压范围，RS-485收发器共模电压范围为-7～+12V，只有满足上述条件，整个网络才能正常工作。

当网络线路中共模电压超出此范围时就会影响通信的稳定可靠，甚至损坏接口。

(2)EMI问题：发送驱动器输出信号中的共模部分需要一个返回通路，如没有一个低阻的返回通道（信号地），就会以辐射的形式返回源端，整个总线就会像一个巨大的天线向外辐射电磁波。

由于PC机默认的只带有RS232接口，有两种方法可以得到PC上位机的RS485电路：（1）通过RS232/RS485转换电路将PC机串口RS232信号转换成RS485信号，对于情况比较复杂的工业环境最好是选用防浪涌带隔离珊的产品。

（2）通过PCI多串口卡，可以直接选用输出信号为RS485类型的扩展卡。

1、485总线布线和采用什么样的线？RS-485总线最好采用终端匹配的总线型结构拓扑结构，用一条单一、连续的信号通道总线将各个节点串联起来，从总线到每个节点引出线长度应尽量短，以便引出线中的反射信号对总线影响最低。

应该采用d、e和f的接法，总线式，而不能采用星型接法。

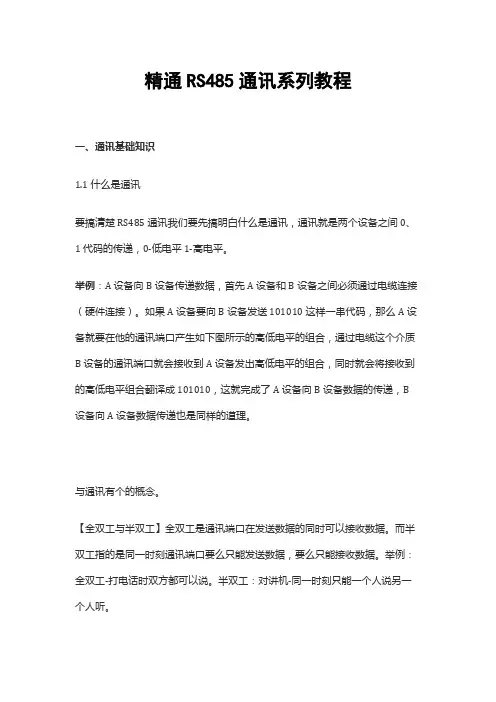

精通RS485通讯系列教程一、通讯基础知识1.1什么是通讯要搞清楚RS485通讯我们要先搞明白什么是通讯，通讯就是两个设备之间0、1代码的传递，0-低电平1-高电平。

举例：A设备向B设备传递数据，首先A设备和B设备之间必须通过电缆连接（硬件连接）。

如果A设备要向B设备发送101010这样一串代码，那么A设备就要在他的通讯端口产生如下图所示的高低电平的组合，通过电缆这个介质B设备的通讯端口就会接收到A设备发出高低电平的组合，同时就会将接收到的高低电平组合翻译成101010，这就完成了A设备向B设备数据的传递，B 设备向A设备数据传递也是同样的道理。

与通讯有个的概念。

【全双工与半双工】全双工是通讯端口在发送数据的同时可以接收数据。

而半双工指的是同一时刻通讯端口要么只能发送数据，要么只能接收数据。

举例：全双工-打电话时双方都可以说。

半双工：对讲机-同一时刻只能一个人说另一个人听。

【通讯速率】通讯速率也叫通讯波特率是1S内通讯端口发送01代码(或者说是高低电平)的数量。

举例：我们说通讯速率是9.6kbps，就表示通讯端口每秒发送9600个bit的数据，也就是每秒可以产生9600个高低电平(注意：是高低电平总共加起来9600个)。

【主从通讯】是在一个通讯网络中一个站点是主站，其他站点作为从站。

主站和从站之间可以直接进行数据的传递，但是从站与从站之间不能直接进行数据的传递。

如果需要从站之间交换数据也必须要通过主站进行转发。

如下图所示1.2、485通讯定义明白了通讯的基本概念后再理解485通讯就相对容易了，下面我们从通讯介质、通讯方式、通讯类型、物理层四个方面来介绍485通讯。

通讯介质：屏蔽双绞线，也就是我们通常用的带有屏蔽层的两心电缆如下图所示。

通讯方式：半双工通讯类型：主从通讯物理层：9针接口，需要注意的是通常情况下485通讯的9针接口，只需要将两芯电缆接到3号脚和8号脚上，3是信号“﹢”，8是信号“-”。
