电机及拖动基础试题及试卷2010.12。_(1)

《电机与拖动》试题库第一部分直流电机一、填空题：1、并励直流发电机自励建压的条件是_______;_______;_______。

(主磁路存在剩磁；并联在电枢两端的励磁绕组极性要正确，使励磁电流产生的补充磁通方向与剩磁磁通方向相同；励磁回路的总电阻必须小于临界电阻)2、可用下列关系来判断直流电机的运行状态，当_______时为电动机状态，当_______时为发电机状态。

（E a〈U；E a〉U）3、直流发电机的绕组常用的有_______和_______两种形式，若要产生大电流，绕组常采用_______绕组。

（叠绕组；波绕组；叠）4、直流发电机电磁转矩的方向和电枢旋转方向_______，直流电动机电磁转矩的方向和电枢旋转方向_______。

（相反；相同）5、单迭和单波绕组，极对数均为p时，并联支路数分别是_______，_______。

（2p；2）6、直流电机的电磁转矩是由_______和_______共同作用产生的。

（每极气隙磁通量；电枢电流）7、直流电机电枢反应的定义是_______，当电刷在几何中线时，电动机产生_______性质的电枢反应，其结果使_______和_______，物理中性线朝_______方向偏移。

（电枢磁动势对励磁磁动势的作用；交磁；气隙磁场产生畸变；对主磁场起附加去磁作用）二、判断题1、一台并励直流发电机，正转能自励，若反转也能自励。

（）（F）2、一台直流发电机，若把电枢固定，而电刷与磁极同时旋转，则在电刷两端仍能得到直流电压。

（）（T）3、一台并励直流电动机，若改变电源极性，则电机转向也改变。

（F）4、直流电动机的电磁转矩是驱动性质的，因此稳定运行时，大的电磁转矩对应的转速就高。

（）（F）三、选择题1、直流发电机主磁极磁通产生感应电动势存在于（）中。

（1）（1）电枢绕组；（2）励磁绕组；（3）电枢绕组和励磁绕组2、直流发电机电刷在几何中线上，如果磁路不饱和，这时电械反应是（）（3）（1）去磁；（2）助磁；（3）不去磁也不助磁。

电机及拖动基础试题及答案电机与拖动试卷及参考答案一、、填空题（每空1分，共30分）1.直流发电机中的电磁转矩方向与转子的旋转方向（相反），因此电磁转矩为（阻力）转矩；直流电动机中的电磁转矩方向与转子的旋转方向（相同），因此电磁转矩为（动力）转矩。

2.接触器主要由（电磁机构）、（触点系统）、（灭弧装置）等三大部分组成。

3 .空气阻尼式时间继电器主要由（电磁机构）、（触点系统）和（延时机构）三部份组成。

若要将通电延时型改成断电延时型，只需将（电磁机构翻转180度）。

4、用丫-△降压起动时，起动电流为直接用△接法起动时的（1/3 ），所以对降低（起动电流）很有效。

但启动转矩也只有直接用△接法启动时（1/3 ）,因此只适用于空载或轻载启动。

5、反接制动时，当电机转速接近于（0）时，应及时（切断电源），防止电机（反转）。

6、伺服电动机为了防止（反转）现象的发生，采用（增大转子电阻）的方法。

7、步进电动机是一种把（电脉冲）信号转换成（角位移或线位移）信号的控制电机。

8、分磁环的作用是使（产生的合成吸力始终大于弹簧的反作用力），以消除（衔铁的振动和噪声）现象；三相交流电磁机构是否需要分磁环（不需要）。

9 .单相异步电动机定子绕组中产生的磁场是（脉动磁场），可分解为（正向旋转磁场）和（反向旋转磁场）两部分。

10.熔断器又叫保险丝，用于电路的（短路）保护，使用时应（串）接在电路中。

二、判断题（每小题1分，共10分）。

（x ）1.一台额定电压为220V的交流接触器在交流220V和直流220V的电源上均可使用。

（x ）2.三相笼型异步电动机的电气控制线路，如果使用热继电器作过载保护，就不必再装设熔断器作短路保护。

(X ) 3.交流电动机由于通入的是交流电，因此它的转速也是不断变化的，而直流电动机则其转速是恒定不变的。

(X )4.转差率S是分析异步电动机运行性能的一个重要参数，当电动机转速越快时，则对应的转差率也就越大。

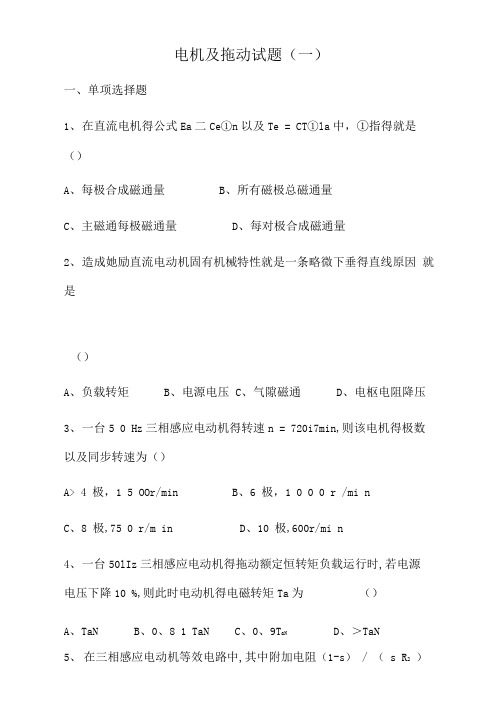

电机及拖动试题（一）一、单项选择题1、在直流电机得公式Ea二Ce①n以及Te = CT①la中，①指得就是（）A、每极合成磁通量B、所有磁极总磁通量C、主磁通每极磁通量D、每对极合成磁通量2、造成她励直流电动机固有机械特性就是一条略微下垂得直线原因就是（）A、负载转矩B、电源电压C、气隙磁通D、电枢电阻降压3、一台5 0 Hz三相感应电动机得转速n = 720i7min,则该电机得极数以及同步转速为（）A> 4 极，1 5 OOr/min B、6 极，1 0 0 0 r /mi nC、8 极,75 0 r/m inD、10 极,600r/mi n4、一台50lIz三相感应电动机得拖动额定恒转矩负载运行时,若电源电压下降10 %,则此时电动机得电磁转矩Ta为（）A、TaNB、0、8 1 TaNC、0、9T aND、＞TaN5、在三相感应电动机等效电路中,其中附加电阻（1-s） / （ s R2）上所消耗得电功率等于（）A、输出功率P2B、输入功率P1C、电磁功率PmD、总机械功率Pe6、一台绕线式感应电动机，在恒定负载下，以转差率s运行，当转子边串入电阻R=2R2 （R已折算到定子边0,测得转差率将为（）A、等于原先得转差率sB、三倍等于原先得转差率sC、两倍等于原先得转差率sD、无法确定7、如果有一台三相感应电动机运行在转差率s = 0、25得工况下，此时通过气隙传递得功率有（）A、2 5 %得转子铜耗B、7 5 %就是转子铜耗C、7 5%就是输出功率D、全机械功率8、三相感应电动机与电磁转矩得大小成正比得就是（）A、电磁功率B、输出功率C、输入功率D、全机械功率9、电机气隙应取尽可能小得主要目得就是（）A、减小附加损B、提高功率因素C、减小电机体积D、提高运行可靠性10、不能作为降低鼠笼型异步电动机堵转电流得方法就是（）C、定子绕组接法D、绝缘等级11＞绕线式异步电动机转子串电阻调速得机械特性所具有得特点就是（）A、串接电阻越大，堵转转矩越小B、最大转矩提高C、转差率与转子总电阻成正比D、串接电阻越大，堵转转矩越小12、己知一台直流电动机得额定数据如下：额定功率P N= 1 6 0 KW,额定电压U N二220V,额定效率n N =90%,额定转速H N= 1 500 r/min, 则该电机得额定电流为（）A、0、539 安B、0、08 安C、7 27 安D、808 安13、一台她励直流电动机得额定功率P N=2 0 KW,额定电压U N二22 Ov,额定电流I N二7 8、8 A ,额定转速n N=1 5 00 r / min,电枢回路总电阻Ra二0、2 Q ,则该电动机得理想空载转速为（）14、她励直流电动机电枢回路串电阻后，其理想空载转速具有特点为A、不变B、增大C、减小D、为015、直流电动机中电枢电阻调速方法得调速范围只能在（）A、零以上B、零与基速之间C、基速以上D、基速以下16、一台串励直流电动机在某一负载转矩时，电流1=4 0 A,转速21 OOOr/min,电枢电阻R『二0、08Q,线路电压为110 v ,不计磁场得饱与效应.如果负载转矩增加到4倍，则电流为（）A、40AB、80AC、12 0AD、1 60A17、衡量伺服电动机性能主要有电动机调节特性以及（）A、转速特性B、转矩特性C、效率特性D机械特性18、一台直流伺服电动机带一恒定负载，起动电压为5 0 V时转速为n = 1 50 0 r/m i n,若要求转速达到n=3000r / m i n?则需加电压为（）A、89VB、93VC、9 7 VD、2 0 OV19、电机定子铁心硅钢片得两而均涂有绝缘漆就是为了（）20、在交流异步电动机中，标志调速系统效率高低得物理量就是()A、电磁功率B、转差功率C、机械功率D、运转功率二、填空题1、直流电机得定子主要由 __________ 、换向极、 __________ 、电刷装置构成。

电机拖动试题及答案一、选择题1. 电机拖动系统中，起动电流通常为额定电流的多少倍？A. 3-5倍B. 5-7倍C. 7-10倍D. 10-12倍答案：B2. 异步电机的转子转速与同步转速之间的关系是什么？A. 转子转速等于同步转速B. 转子转速低于同步转速C. 转子转速高于同步转速D. 转子转速与同步转速无关答案：B二、填空题1. 电机拖动的基本原理是利用电机的_________产生转矩。

答案：电磁力2. 直流电动机的调速方法主要有_________和_________。

答案：变压调速；变阻调速三、简答题1. 简述三相异步电动机的工作原理。

答案：三相异步电动机的工作原理基于转子在旋转磁场中受到电磁力的作用而产生转矩。

当三相交流电通过定子绕组时，产生旋转磁场。

转子在磁场中切割磁力线，根据法拉第电磁感应定律，转子中产生感应电流。

感应电流与旋转磁场相互作用，产生电磁力，使转子转动。

2. 为什么电机启动时电流会很大？答案：电机启动时，由于转子静止或转速较低，转差率较大，导致转子中的感应电流增大，从而产生较大的电磁力。

这种较大的电磁力使得启动时的电流远大于正常运行时的电流。

同时，由于电机的启动转矩需求较大，为了提供足够的启动转矩，电流也会相应增大。

四、计算题1. 已知一台三相异步电动机的额定功率为10kW，额定电压为380V，额定电流为20A，求其效率。

答案：首先计算输入功率：P_in = V * I = 380V * 20A = 7600W。

然后计算效率：η = P_out / P_in = 10000W / 7600W ≈ 0.8158，即效率约为81.58%。

2. 若一台直流电动机的额定电压为220V，额定电流为50A，求其在额定工作条件下的功率。

答案：直流电动机的功率 P = V * I = 220V * 50A = 11000W。

五、论述题1. 论述电机拖动系统中变频器的作用及其对电机性能的影响。

电机拖动基础试题及答案一、单项选择题（每题2分，共10分）1. 电机拖动中，转子的转速与旋转磁场的转速之差称为：A. 同步转速B. 转差率C. 滑差D. 转速比答案：C2. 在直流电机中，电枢反应主要影响的是：A. 磁场强度B. 电流大小C. 电压大小D. 功率因数答案：A3. 异步电机的转子绕组是：A. 绕线式B. 鼠笼式C. 波绕式D. 星形式答案：B4. 电机拖动系统的基本组成不包括以下哪一项：A. 电动机B. 传动装置C. 负载D. 电源答案：D5. 以下哪种电机具有较高的起动转矩：A. 直流电机B. 同步电机C. 异步电机D. 伺服电机答案：A二、填空题（每题2分，共10分）1. 电机拖动系统中的_________是将电能转换为机械能的设备。

答案：电动机2. 电机拖动的_________是影响系统性能的关键因素之一。

答案：控制策略3. 在电机拖动中，_________是指电机在负载下的实际转速。

答案：负载转速4. 电机拖动系统中的_________是连接电动机和负载的部件。

答案：传动装置5. 电机拖动的_________是指电机在空载时的转速。

答案：空载转速三、简答题（每题5分，共20分）1. 简述电机拖动系统的工作原理。

答案：电机拖动系统通过电动机将电能转换为机械能，通过传动装置传递给负载，实现负载的旋转运动。

2. 异步电机和同步电机的主要区别是什么？答案：异步电机的转子转速低于旋转磁场的转速，而同步电机的转子转速与旋转磁场的转速相同。

3. 电机拖动系统在启动时为什么要限制起动电流？答案：限制起动电流可以防止过大的电流对电机和电网造成损害，同时保证电机的平稳启动。

4. 电机拖动系统在运行过程中如何实现调速？答案：电机拖动系统可以通过改变电机的供电电压、频率或改变转子电阻等方式实现调速。

四、计算题（每题10分，共20分）1. 已知一台三相异步电机的额定功率为10kW，额定转速为1500r/min，额定电压为380V，额定电流为20A，请计算该电机的额定功率因数。

《电机与拖动基础》试题库及答案第一部分 直流电机一、填空题： 1、直流电动机的工作原理是把 能转化为 能。

直流发电机的工作原理是把 能转化为 能。

（直流电；机械；机械；直流电）2、直流发电机的工作原理用 定则判断感应电动势的方向。

直流电动机的工作原理用 定则判断电磁力的方向。

（右手；左手）3、并励直流发电机自励建压的条件是_______;_______;_______。

(主磁路存在剩磁；并联在电枢两端的励磁绕组极性要正确，使励磁电流产生的补充磁通方向与剩磁磁通方向相同；励磁回路的总电阻必须小于临界电阻)4、可用下列关系来判断直流电机的运行状态，当_______时为电动机状态，当_______时为发电机状态。

（E a 〈U ；E a 〉U ）5、直流发电机的绕组常用的有_______和_______两种形式。

（叠绕组；波绕组）6、直流发电机电磁转矩的方向和电枢旋转方向_______，直流电动机电磁转矩的方向和电枢旋转方向_______。

（相反；相同）7、电动势常数e C 与转矩常数T C 之间的关系为______。

（T C =9.55e C ）二、选择题1、电机的电流小于额定电流，称为（ ）运行。

（1） （1）欠载 （2）过载 （3）额定2、电机的电流大于额定电流，称为（ ）运行。

（2） （1）欠载 （2）过载 （3）额定3、某直流电机它的电枢与二个励磁绕组串联和并联，那么该电机为( )电机。

（3） （1）他励 （2）并励 （3）复励 （4）串励 4、直流发电机主磁极磁通产生感应电动势存在于（ ）中。

（1） （1）电枢绕组；（2）励磁绕组；（3）电枢绕组和励磁绕组5、直流发电机电刷在几何中线上，如果磁路不饱和，这时电械反应是（ ） （3） （1）去磁；（2）助磁；（3）不去磁也不助磁。

三、计算题1、一台并励直流电动机,铭牌数据如下:P N =3.5kW ，U N =220V ，I N =20A ，n N =1000r/min,电枢电阻R a =1Ω，△U b =1V ，励磁回路电阻R 1=440Ω，空载实验：当U=220V,n=1000r/min 时，I 0=2A ，试计算当电枢电流I a =10A 时,电机的效率（不计杂散损耗）。

《电机与拖动基础》试题库及答案第一部分直流电机一、填空题：1、并励直流发电机自励建压的条件是_______;_______;_______。

(主磁路存在剩磁；并联在电枢两端的励磁绕组极性要正确，使励磁电流产生的补充磁通方向与剩磁磁通方向相同；励磁回路的总电阻必须小于临界电阻)2、可用下列关系来判断直流电机的运行状态，当_______时为电动机状态，当_______时为发电机状态。

（E a〈U；E a〉U）3、直流发电机的绕组常用的有_______和_______两种形式，若要产生大电流，绕组常采用_______绕组。

（叠绕组；波绕组；叠）4、直流发电机电磁转矩的方向和电枢旋转方向_______，直流电动机电磁转矩的方向和电枢旋转方向_______。

（相反；相同）5、单迭和单波绕组，极对数均为p时，并联支路数分别是_______，_______。

（2p；2）6、直流电机的电磁转矩是由_______和_______共同作用产生的。

（每极气隙磁通量；电枢电流）7、直流电机电枢反应的定义是_______，当电刷在几何中线时，电动机产生_______性质的电枢反应，其结果使_______和_______，物理中性线朝_______方向偏移。

（电枢磁动势对励磁磁动势的作用；交磁；气隙磁场产生畸变；对主磁场起附加去磁作用）二、判断题1、一台并励直流发电机，正转能自励，若反转也能自励。

（）（F）2、一台直流发电机，若把电枢固定，而电刷与磁极同时旋转，则在电刷两端仍能得到直流电压。

（）（T）3、一台并励直流电动机，若改变电源极性，则电机转向也改变。

（F）4、直流电动机的电磁转矩是驱动性质的，因此稳定运行时，大的电磁转矩对应的转速就高。

（）（F）三、选择题1、直流发电机主磁极磁通产生感应电动势存在于（）中。

（1）（1）电枢绕组；（2）励磁绕组；（3）电枢绕组和励磁绕组2、直流发电机电刷在几何中线上，如果磁路不饱和，这时电械反应是（）（3）（1）去磁；（2）助磁；（3）不去磁也不助磁。

《电机与拖动基础》试题库及答案《电机与拖动基础》试题库及答案选择题11、异步电动机气隙较大，则电动机的（C ）。

A励磁电流较小，功率因数较底；B 励磁电流较大，功率因数较高；C励磁电流较大，功率因数较低D励磁电流较小，功率因数较高；2、直流电动机的换向级的作用是（C）A 产生主磁通B产生换向电流 C 改变电流方向D以上都不对3、直流电动机的换向电流愈大，换向时火花（A）A 愈强B愈弱 C 不便D以上都不对4、频率为50Hz的四十八极交流电机，旋转磁势的转速为（D）r/min。

A．48 B．62.5 C．250 D．1255、频率为40Hz的二十极交流电机，旋转磁势的同步转速为（D）r/min。

A．2400 B．2000 C．120 D．2406、串励直流电动机在一定的负载下运行，若电源电压有所降低，则转子的转速将会（A）A 变大B 保持不变C变小D以上都不对7、直流电动机带上负载后，气隙中的磁场是（C）A 由主级磁场和电枢磁场叠加而成的B 由主级磁场和换向磁场叠加而成的C 由主级磁场，换向磁场和电枢磁场叠加而成的8、直流电动机中电枢的主要作用是（B）A 改善直流电动机的换向B 实现电能和机械能的转换C 在气隙中产生磁通D 产生气隙9、改变电枢回路的电阻调速，只能使直流电动机的转速（B）A 上升B 下降C 保持不变D以上都不对10、三相异步电动机当转差率为1时，此电动机为（C）状态A 制动状态B 同步运行状态C 启动状态D 以上都不是11、变压器带感性负载，从轻载到满载，其输出电压将会（B）A 升高B 降低C 不变D以上都不对12、异步电动机要实现回馈制动，则应满足如下条件（D）A 转子转速应小于旋转磁场转速，且同向B转子转速应等于旋转磁场转速，且同向C转子转速应小于旋转磁场转速，且反向D转子转速应大于旋转磁场转速，且同向13、三相异步电动机转子电阻增大时，电动机临界转差率Sm和临界转矩Tm应为（B）A Sm减小，Tm增大B Sm增大，Tm 不变C Sm增大，Tm减小D Sm减小，Tm减小14、三相异步电动机定子电压下降时，电动机临界转差率Sm和临界转矩Tm应为（C）A Sm不变，Tm不变B Sm减小，Tm增大C Sm不变，Tm减小D Sm不变，Tm增大15、三相异步电动机当转差率小于0时，此电动机为（D）状态A 制动状态B 电动状态C 启动状态D 发电状态16、电力变压器的励磁阻抗表示下面哪一物理量（D）A 输入功率B 输出功率C 铜耗D 铁耗17、单相绕组通以交流电时，其磁势为（D ）A 圆形旋转磁势B 椭圆磁势C 无法确定D 脉动磁势18、电力变压器的作用是下面哪一物理量（B）A 改变交流电电压和功率B 改变交流电电压和交流电电流C 改变交流电电压和频率D 改变直流电电压和交流电电流19、变压器的空载损耗（D ），短路损耗（C ）。

电机与拖动试卷及参考答案一、、填空题（每空1分，共30分）1．直流发电机中的电磁转矩方向与转子的旋转方向（相反），因此电磁转矩为（阻力）转矩；直流电动机中的电磁转矩方向与转子的旋转方向（相同），因此电磁转矩为（动力）转矩。

2．接触器主要由（电磁机构）、（触点系统）、（灭弧装置）等三大部分组成。

3．空气阻尼式时间继电器主要由（电磁机构）、（触点系统）和（延时机构）三部份组成。

若要将通电延时型改成断电延时型，只需将（电磁机构翻转180度）。

4、用Y-△降压起动时,起动电流为直接用△接法起动时的（1/3）,所以对降低（起动电流）很有效。

但启动转矩也只有直接用△接法启动时（1/3），因此只适用于空载或轻载启动。

5．反接制动时，当电机转速接近于（0）时，应及时（切断电源），防止电机（反转）。

6、伺服电动机为了防止（反转）现象的发生，采用（增大转子电阻）的方法。

7、步进电动机是一种把（电脉冲）信号转换成（角位移或线位移）信号的控制电机。

8．分磁环的作用是使（产生的合成吸力始终大于弹簧的反作用力），以消除（衔铁的振动和噪声）现象；三相交流电磁机构是否需要分磁环（不需要）。

9．单相异步电动机定子绕组中产生的磁场是（脉动磁场），可分解为（正向旋转磁场）和（反向旋转磁场）两部分。

10．熔断器又叫保险丝，用于电路的（短路）保护，使用时应（串）接在电路中。

二、判断题（每小题1分，共10分）。

（×）1．一台额定电压为220V的交流接触器在交流220V和直流220V的电源上均可使用。

（×）2．三相笼型异步电动机的电气控制线路，如果使用热继电器作过载保护，就不必再装设熔断器作短路保护。

（×）3．交流电动机由于通入的是交流电，因此它的转速也是不断变化的，而直流电动机则其转速是恒定不变的。

（ × ）4．转差率S 是分析异步电动机运行性能的一个重要参数，当电动机转速越快时，则对应的转差率也就越大。

《电机与拖动基础》试题库及答案第一部分直流电机一、填空题：1、并励直流发电机向励建压的条件是 _______ ；_____ ；______ O （主磁路存在剩磁；并联在电枢两端的励磁绕组极性要正确，使励磁电流产牛的补充磁通方向与剩磁磁通方向相同；励磁回路的总电阻必须小于临界电阻）2、可用下列关系来判断直流电机的运行状态，当 ________ 时为电动机状态，当 _______ 时为发电机状态。

（Ea <U； E a） U）3、直流发电机的绕组常用的右 _______ 和______ 两种形式，若要产生大电流，绕组常釆用_______ 绕组。

（叠绕组；波绕组；叠）4、直流发电机电磁转矩的方向和电枢旋转方向 _______ ，直流电动机电磁转矩的方向和电枢旋转方向______ o （相反；相同）5、单迭利单波绕组，极对数均为p时，并联支路数分别是________ , ______ 。

（2P; 2）6、直流电机的电磁转矩是由 ______ 和______ 共同作用产牛的。

（每极气隙磁通量；电枢电流）7、直流电机电枢反应的定义是 _______ ,当电刷在儿何中线时，电动机产牛_________ 性质的电枢反应，其结果使_______ 和______ ，物理中性线朝________ 方向偏移。

（电枢磁动势对励磁磁动势的作用；交磁；气隙磁场产生畸变；对主磁场起附加去磁作用）二、判断题1、一台并励直流发电机，正转能口励，若反转也能自励。

（）（F）2、一台直流发电机，若把电枢固定，而电刷与磁极同时旋转，则在电刷两端仍能得到直流电压。

（）（T）3、一台并励宜流电动机，若改变电源极性，则电机转向也改变。

（F）4、XL流电动机的电磁转矩是驱动性质的，因此稳定运行时，人的电磁转矩对应的转速就高。

（）（F）三、选择题1、直流发电机主磁极磁通产生感应电动势存在于（）中。

（1）（1）电枢绕组；（2）励磁绕组；（3）电枢绕组和励磁绕组2、直流发电机电刷在儿何中线上，如果磁路不饱和，这时电械反应是（）（3）（1）去磁：（2）助磁；（3）不去磁也不助磁。
