电机及拖动基础试题及答案

电机及拖动基础试题及答案电机与拖动试卷及参考答案一、、填空题（每空1分，共30分）1.直流发电机中的电磁转矩方向与转子的旋转方向（相反），因此电磁转矩为（阻力）转矩；直流电动机中的电磁转矩方向与转子的旋转方向（相同），因此电磁转矩为（动力）转矩。

2.接触器主要由（电磁机构）、（触点系统）、（灭弧装置）等三大部分组成。

3 .空气阻尼式时间继电器主要由（电磁机构）、（触点系统）和（延时机构）三部份组成。

若要将通电延时型改成断电延时型，只需将（电磁机构翻转180度）。

4、用丫-△降压起动时，起动电流为直接用△接法起动时的（1/3 ），所以对降低（起动电流）很有效。

但启动转矩也只有直接用△接法启动时（1/3 ）,因此只适用于空载或轻载启动。

5、反接制动时，当电机转速接近于（0）时，应及时（切断电源），防止电机（反转）。

6、伺服电动机为了防止（反转）现象的发生，采用（增大转子电阻）的方法。

7、步进电动机是一种把（电脉冲）信号转换成（角位移或线位移）信号的控制电机。

8、分磁环的作用是使（产生的合成吸力始终大于弹簧的反作用力），以消除（衔铁的振动和噪声）现象；三相交流电磁机构是否需要分磁环（不需要）。

9 .单相异步电动机定子绕组中产生的磁场是（脉动磁场），可分解为（正向旋转磁场）和（反向旋转磁场）两部分。

10.熔断器又叫保险丝，用于电路的（短路）保护，使用时应（串）接在电路中。

二、判断题（每小题1分，共10分）。

（x ）1.一台额定电压为220V的交流接触器在交流220V和直流220V的电源上均可使用。

（x ）2.三相笼型异步电动机的电气控制线路，如果使用热继电器作过载保护，就不必再装设熔断器作短路保护。

(X ) 3.交流电动机由于通入的是交流电，因此它的转速也是不断变化的，而直流电动机则其转速是恒定不变的。

(X )4.转差率S是分析异步电动机运行性能的一个重要参数，当电动机转速越快时，则对应的转差率也就越大。

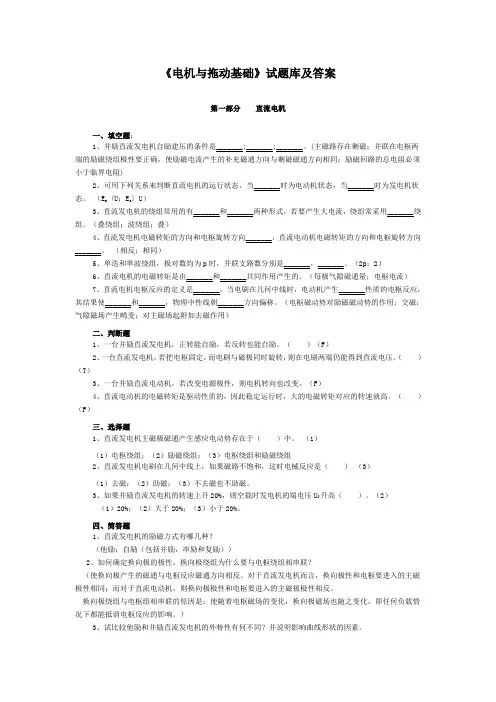

《电机与拖动基础》试题库及答案第一部分直流电机一、填空题：1、并励直流发电机自励建压的条件是_______;_______;_______。

(主磁路存在剩磁；并联在电枢两端的励磁绕组极性要正确，使励磁电流产生的补充磁通方向与剩磁磁通方向相同；励磁回路的总电阻必须小于临界电阻)2、可用下列关系来判断直流电机的运行状态，当_______时为电动机状态，当_______时为发电机状态。

（E a〈U；E a〉U）3、直流发电机的绕组常用的有_______和_______两种形式，若要产生大电流，绕组常采用_______绕组。

（叠绕组；波绕组；叠）4、直流发电机电磁转矩的方向和电枢旋转方向_______，直流电动机电磁转矩的方向和电枢旋转方向_______。

（相反；相同）5、单迭和单波绕组，极对数均为p时，并联支路数分别是_______，_______。

（2p；2）6、直流电机的电磁转矩是由_______和_______共同作用产生的。

（每极气隙磁通量；电枢电流）7、直流电机电枢反应的定义是_______，当电刷在几何中线时，电动机产生_______性质的电枢反应，其结果使_______和_______，物理中性线朝_______方向偏移。

（电枢磁动势对励磁磁动势的作用；交磁；气隙磁场产生畸变；对主磁场起附加去磁作用）二、判断题1、一台并励直流发电机，正转能自励，若反转也能自励。

（）（F）2、一台直流发电机，若把电枢固定，而电刷与磁极同时旋转，则在电刷两端仍能得到直流电压。

（）（T）3、一台并励直流电动机，若改变电源极性，则电机转向也改变。

（F）4、直流电动机的电磁转矩是驱动性质的，因此稳定运行时，大的电磁转矩对应的转速就高。

（）（F）三、选择题1、直流发电机主磁极磁通产生感应电动势存在于（）中。

（1）（1）电枢绕组；（2）励磁绕组；（3）电枢绕组和励磁绕组2、直流发电机电刷在几何中线上，如果磁路不饱和，这时电械反应是（）（3）（1）去磁；（2）助磁；（3）不去磁也不助磁。

电力及电机拖动考试题（附参考答案）一、单选题（共45题，每题1分，共45分）1.三相笼型感应电动机可以采用定子绕组串电阻减压起动，由于它的主要缺点是_____，所以很少采用此法。

()A、产生的起动转矩太小B、起动电流太大C、起动电流在电阻上产生的损耗太大D、产生的起动转矩太大正确答案：C2.三相感应电动机等效电路中的附加电阻（1/s-1）Rr'，反映的是____。

()A、传递到转子上的电磁功率B、转子转动时输出的机械能C、转子的铜耗D、转子转动时输入的电能正确答案：B3.三相感应电动机当转差率s=1时，此电动机为_____。

()A、制动状态B、同步运行状态C、额定运行状态D、起动状态正确答案：D4.适用于电动机容量较大且不允许频繁启动的降压启动方法是______。

()A、自耦变压器B、Y-△C、定子串电阻D、延边三角形正确答案：A5.电磁调速异步电动机又称为______。

()A、交流异步电动机B、滑差电动机C、步进电动机D、测速电动机正确答案：B6.一台三相变压器的联结组别为Y，y0，其中“0”表示变压器______的。

()A、高压绕组与低压绕组的相电势反相B、高压绕组与低压绕组的线电势同相C、高压绕组与低压绕组的相电势同相D、高压绕组与低压绕组的线电势反相正确答案：B7.电流互感器的准确度等级有0.2、0.5、1.0、______、10五级。

()A、2B、5C、3D、1.5正确答案：C8.一台绕线式三相感应电动机拖动起重机的主钩，若重物提升到一定高度后需停在空中，不使用抱闸等装置使卷筒停转的方法，可以采用的办法是_____。

()A、切断电动机电源电压B、降低电源电压C、对调定子绕组任意两出线端D、在转子回路中传入适当大的三相对称电阻正确答案：D9.电磁调速异步电动机主要由一台单速或多速的三相笼型异步电动机和______组成。

()A、电磁离合器B、机械离合器C、电磁转差离合器D、测速发电机正确答案：C10.在三相绕线式感应电动机转子串频敏变阻器起动的整个过程中，频敏变阻器的等效阻抗变化趋势是______。

《电机与电力拖动基础》试卷一《电机与电力拖动基础》试卷一一、一、 填空题（每空1分，共20分）分）1、 他励直流电动机的机械特性是指在 电动机处于稳态运行 的条件下转速 和 电磁转矩 的关系。

的关系。

2、直流电动机的起动方法有： 电枢回路串电阻 和 降压起动 。

3 3、、一台接到电源频率固定的变压器，在忽略漏磁阻抗压降的条件下，其主磁通的大小决定于 输入电压 的大小，而与磁路的的大小，而与磁路的 基本无关，其主基本无关，其主磁通与励磁电流成 正比 关系。

关系。

4、变压器带负载运行时，若负载增大，其铁损耗将 不变 ，铜损耗 增大 （忽略漏磁阻抗压降的影响）。

5、当变压器负载（φ2>0˚）一定，电源电压下降，则空载电流I 0减小 ，铁损耗P Fe 减小 。

6、采用 短矩绕组 绕组和 分布绕组 绕组可以有效的削弱谐波分量，同时使基波分量 减小 （增大和减小）。

7、当s 在 0~1 范围内，三相异步电动机运行于电动状态，此时电磁转矩性质为 驱动性质 ；在 小于1 的范围内运行于发电机状态，此时电磁转矩性质为 制动性质 。

8、三相异步电动机根据转子不同可分为 笼型 和 绕线 两类。

两类。

根据磁滞回线 剩磁 的大小，铁磁材料分为硬磁材料和软磁材料。

3. 电力拖动系统是由电力拖动系统是由 电动机 拖动机械机构工作的系统。

拖动机械机构工作的系统。

4. 直流电动机的励磁方式包括直流电动机的励磁方式包括 他励 、并励、串励和 复励 ，其中，其中 他 励直流电动机更适合于电动机控制的场合。

5. 电机绕组有两种形式，分别为电机绕组有两种形式，分别为 叠 绕组和绕组和 波 绕组。

使用于高电压的为绕组。

使用于高电压的为 波绕组，使用于大电流的为绕组，使用于大电流的为 叠 绕组。

绕组。

6. 直流电机电枢磁场对空载主磁场的影响称为 电枢反应 。

7. 直流电机在直流电机在 主磁 极之间常安装换向极改善换向。

换向极的位置恰好也是极之间常安装换向极改善换向。

《电机与拖动基础》试题库及答案第一部分直流电机一、填空题：1、并励直流发电机自励建压的条件是_______;_______;_______。

(主磁路存在剩磁；并联在电枢两端的励磁绕组极性要正确，使励磁电流产生的补充磁通方向与剩磁磁通方向相同；励磁回路的总电阻必须小于临界电阻)2、可用下列关系来判断直流电机的运行状态，当_______时为电动机状态，当_______时为发电机状态。

（E a〈U；E a〉U）3、直流发电机的绕组常用的有_______和_______两种形式，若要产生大电流，绕组常采用_______绕组。

（叠绕组；波绕组；叠）4、直流发电机电磁转矩的方向和电枢旋转方向_______，直流电动机电磁转矩的方向和电枢旋转方向_______。

（相反；相同）5、单迭和单波绕组，极对数均为p时，并联支路数分别是_______，_______。

（2p；2）6、直流电机的电磁转矩是由_______和_______共同作用产生的。

（每极气隙磁通量；电枢电流）7、直流电机电枢反应的定义是_______，当电刷在几何中线时，电动机产生_______性质的电枢反应，其结果使_______和_______，物理中性线朝_______方向偏移。

（电枢磁动势对励磁磁动势的作用；交磁；气隙磁场产生畸变；对主磁场起附加去磁作用）二、判断题1、一台并励直流发电机，正转能自励，若反转也能自励。

（）（F）2、一台直流发电机，若把电枢固定，而电刷与磁极同时旋转，则在电刷两端仍能得到直流电压。

（）（T）3、一台并励直流电动机，若改变电源极性，则电机转向也改变。

（F）4、直流电动机的电磁转矩是驱动性质的，因此稳定运行时，大的电磁转矩对应的转速就高。

（）（F）三、选择题1、直流发电机主磁极磁通产生感应电动势存在于（）中。

（1）（1）电枢绕组；（2）励磁绕组；（3）电枢绕组和励磁绕组2、直流发电机电刷在几何中线上，如果磁路不饱和，这时电械反应是（）（3）（1）去磁；（2）助磁；（3）不去磁也不助磁。

电机拖动试题及答案一、选择题1. 电机拖动系统中，起动电流通常为额定电流的多少倍？A. 3-5倍B. 5-7倍C. 7-10倍D. 10-12倍答案：B2. 异步电机的转子转速与同步转速之间的关系是什么？A. 转子转速等于同步转速B. 转子转速低于同步转速C. 转子转速高于同步转速D. 转子转速与同步转速无关答案：B二、填空题1. 电机拖动的基本原理是利用电机的_________产生转矩。

答案：电磁力2. 直流电动机的调速方法主要有_________和_________。

答案：变压调速；变阻调速三、简答题1. 简述三相异步电动机的工作原理。

答案：三相异步电动机的工作原理基于转子在旋转磁场中受到电磁力的作用而产生转矩。

当三相交流电通过定子绕组时，产生旋转磁场。

转子在磁场中切割磁力线，根据法拉第电磁感应定律，转子中产生感应电流。

感应电流与旋转磁场相互作用，产生电磁力，使转子转动。

2. 为什么电机启动时电流会很大？答案：电机启动时，由于转子静止或转速较低，转差率较大，导致转子中的感应电流增大，从而产生较大的电磁力。

这种较大的电磁力使得启动时的电流远大于正常运行时的电流。

同时，由于电机的启动转矩需求较大，为了提供足够的启动转矩，电流也会相应增大。

四、计算题1. 已知一台三相异步电动机的额定功率为10kW，额定电压为380V，额定电流为20A，求其效率。

答案：首先计算输入功率：P_in = V * I = 380V * 20A = 7600W。

然后计算效率：η = P_out / P_in = 10000W / 7600W ≈ 0.8158，即效率约为81.58%。

2. 若一台直流电动机的额定电压为220V，额定电流为50A，求其在额定工作条件下的功率。

答案：直流电动机的功率 P = V * I = 220V * 50A = 11000W。

五、论述题1. 论述电机拖动系统中变频器的作用及其对电机性能的影响。

《电机与拖动基础》试题库及答案选择题11、异步电动机气隙较大，则电动机的（C ）。

A励磁电流较小，功率因数较底；B 励磁电流较大，功率因数较高；C励磁电流较大，功率因数较低D励磁电流较小，功率因数较高；2、直流电动机的换向级的作用是（C）A 产生主磁通B产生换向电流 C 改变电流方向D以上都不对3、直流电动机的换向电流愈大，换向时火花（A）A 愈强B愈弱 C 不便D以上都不对4、频率为50Hz的四十八极交流电机，旋转磁势的转速为（D）r/min。

A．48 B．62.5 C．250 D．1255、频率为40Hz的二十极交流电机，旋转磁势的同步转速为（D）r/min。

A．2400 B．2000 C．120 D．2406、串励直流电动机在一定的负载下运行，若电源电压有所降低，则转子的转速将会（A）A 变大B 保持不变C变小D以上都不对7、直流电动机带上负载后，气隙中的磁场是（C）A 由主级磁场和电枢磁场叠加而成的B 由主级磁场和换向磁场叠加而成的C 由主级磁场，换向磁场和电枢磁场叠加而成的8、直流电动机中电枢的主要作用是（B）A 改善直流电动机的换向B 实现电能和机械能的转换C 在气隙中产生磁通D 产生气隙9、改变电枢回路的电阻调速，只能使直流电动机的转速（B）A 上升B 下降C 保持不变D以上都不对10、三相异步电动机当转差率为1时，此电动机为（C）状态A 制动状态B 同步运行状态C 启动状态D 以上都不是11、变压器带感性负载，从轻载到满载，其输出电压将会（B）A 升高B 降低C 不变D以上都不对12、异步电动机要实现回馈制动，则应满足如下条件（D）A 转子转速应小于旋转磁场转速，且同向B转子转速应等于旋转磁场转速，且同向C转子转速应小于旋转磁场转速，且反向D转子转速应大于旋转磁场转速，且同向13、三相异步电动机转子电阻增大时，电动机临界转差率Sm和临界转矩Tm应为（B）A Sm减小，Tm增大B Sm增大，Tm 不变C Sm增大，Tm减小D Sm减小，Tm减小14、三相异步电动机定子电压下降时，电动机临界转差率Sm和临界转矩Tm应为（C）A Sm不变，Tm不变B Sm减小，Tm增大C Sm不变，Tm减小D Sm不变，Tm增大15、三相异步电动机当转差率小于0时，此电动机为（D）状态A 制动状态B 电动状态C 启动状态D 发电状态16、电力变压器的励磁阻抗表示下面哪一物理量（D）A 输入功率B 输出功率C 铜耗D 铁耗17、单相绕组通以交流电时，其磁势为（D ）A 圆形旋转磁势B 椭圆磁势C 无法确定D 脉动磁势18、电力变压器的作用是下面哪一物理量（B）A 改变交流电电压和功率B 改变交流电电压和交流电电流C 改变交流电电压和频率D 改变直流电电压和交流电电流19、变压器的空载损耗（D ），短路损耗（C ）。

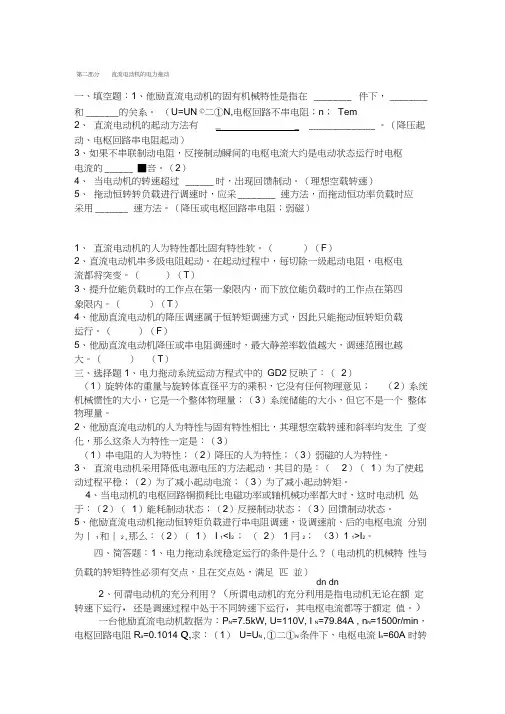

第二部分 直流电动机的电力拖动一、填空题： 1、他励直流电动机的固有机械特性是指在_______条件下，_______和_______的关系。

（U=UN 、φ=ΦN ，电枢回路不串电阻；n ；Tem2、直流电动机的起动方法有____ ___。

（降压起动、电枢回路串电阻起动）3、如果不串联制动电阻，反接制动瞬间的电枢电流大约是电动状态运行时电枢电流的_______倍。

（2）4、当电动机的转速超过_______时，出现回馈制动。

（理想空载转速）5、拖动恒转转负载进行调速时，应采_______调速方法，而拖动恒功率负载时应采用_______调速方法。

（降压或电枢回路串电阻；弱磁）1、直流电动机的人为特性都比固有特性软。

（ ）（F ）2、直流电动机串多级电阻起动。

在起动过程中，每切除一级起动电阻，电枢电流都将突变。

（ ） （T ）3、提升位能负载时的工作点在第一象限内，而下放位能负载时的工作点在第四象限内。

（ ） （T ）4、他励直流电动机的降压调速属于恒转矩调速方式，因此只能拖动恒转矩负载运行。

（ ） （F ）5、他励直流电动机降压或串电阻调速时，最大静差率数值越大，调速范围也越大。

（ ） （T ）三、选择题 1、电力拖动系统运动方程式中的GD2反映了：（2）（1）旋转体的重量与旋转体直径平方的乘积，它没有任何物理意见；（2）系统机械惯性的大小，它是一个整体物理量；（3）系统储能的大小，但它不是一个整体物理量。

2、他励直流电动机的人为特性与固有特性相比，其理想空载转速和斜率均发生了变化，那么这条人为特性一定是：（3）（1）串电阻的人为特性；（2）降压的人为特性；（3）弱磁的人为特性。

3、直流电动机采用降低电源电压的方法起动，其目的是：（2）（1）为了使起动过程平稳；（2）为了减小起动电流；（3）为了减小起动转矩。

4、当电动机的电枢回路铜损耗比电磁功率或轴机械功率都大时，这时电动机处于：（2）（1）能耗制动状态；（2）反接制动状态；（3）回馈制动状态。

第二部分直流电动机的电力拖动一、填空题：1、他励直流电动机的固有机械特性是指在________ 件下，________ 和_______ 的关系。

（U=UN ©二①N,电枢回路不串电阻；n；Tem2、直流电动机的起动方法有_ _ ______________ 。

（降压起动、电枢回路串电阻起动）3、如果不串联制动电阻，反接制动瞬间的电枢电流大约是电动状态运行时电枢电流的______ ■咅。

（2）4、当电动机的转速超过______ 时，出现回馈制动。

（理想空载转速）5、拖动恒转转负载进行调速时，应采________ 速方法，而拖动恒功率负载时应采用_______ 速方法。

（降压或电枢回路串电阻；弱磁）1、直流电动机的人为特性都比固有特性软。

（）（F）2、直流电动机串多级电阻起动。

在起动过程中，每切除一级起动电阻，电枢电流都将突变。

（）（T）3、提升位能负载时的工作点在第一象限内，而下放位能负载时的工作点在第四象限内。

（）（T）4、他励直流电动机的降压调速属于恒转矩调速方式，因此只能拖动恒转矩负载运行。

（）（F）5、他励直流电动机降压或串电阻调速时，最大静差率数值越大，调速范围也越大。

（）（T）三、选择题1、电力拖动系统运动方程式中的GD2反映了：（2）（1）旋转体的重量与旋转体直径平方的乘积，它没有任何物理意见；（2）系统机械惯性的大小，它是一个整体物理量；（3）系统储能的大小，但它不是一个整体物理量。

2、他励直流电动机的人为特性与固有特性相比，其理想空载转速和斜率均发生了变化，那么这条人为特性一定是：（3）（1）串电阻的人为特性；（2）降压的人为特性；（3）弱磁的人为特性。

3、直流电动机采用降低电源电压的方法起动，其目的是：（2）（1）为了使起动过程平稳；（2）为了减小起动电流；（3）为了减小起动转矩。

4、当电动机的电枢回路铜损耗比电磁功率或轴机械功率都大时，这时电动机处于：（2）（1）能耗制动状态；（2）反接制动状态；（3）回馈制动状态。
