七氟丙烷气体灭火系统设计初探

设计说明一、设备选型设计方案1、设计依据：1.1《七氟丙烷（HFC-227ea）洁净气体灭火系统设计规范》（DBJ15-23-1999）1.2《气体灭火系统施工及验收规范》（DB50263-97）1.3《火灾自动报警系统设计规范》（GB50116-92）1.4《火灾自动报警系统施工及验收规范》（GB50166-92）1.5招标方担提供的相关图纸2、设计原理：七氟丙烷气体灭火系统是采用全淹没灭火方式对防护区进行保护（即向防护区喷放一定浓度的七氟丙烷气体，并使其均匀地充满整个防护区）。

七氟丙烷气体灭火剂在常温下可加压液体，在常温常压下能全部挥发，它的灭火机理是在高温下通过灭火剂的热分解产生含氟的自由基，与燃烧反应过程中产生支链反应的H+、OH-、O2-活性自由基发生气相作用，从而抑制燃烧过程中化学反应来实施灭火。

3、产品简介：3.1七氟丙烷系统的特点：七氟丙烷是当今天发用以替代哈龙的洁净气体灭火剂，是目前开发出来的替代物中的较优者，在国内有较成熟的运用经验。

它主要有以下几方面的优点：3.1.1灭火效能高：使用8％的灭火设计浓度能可靠地将防护区的火灾扑灭。

3.1.2环保性能好：七氟丙烷臭氧消耗潜能值ODP=0不会破球大气臭氧层，完全符合环保要求。

3.1.3贮存压力低：由于七氟丙烷是一种可低压液化贮存的气体，其临界温度较高(+101.70C)、沸点低（-16.40C）、临界压低（29.12bar）饱和蒸汽压低（200C时为3.91bar）。

故可在常温下长期贮存，贮存压力采用的是4.2Mpa级，在最高使用温度下，其压力递增较小，故对管网耐压要求较低。

3.2本公司七氟丙烷灭火系统产品的技术特点及其在同类产品中的优势：3.2.1阀门通径大、结构合理现许多厂家生产的七氟丙烷灭火系统其储存容器采用常规的无缝气瓶，其阀门口径明显过小，灭火剂喷放时间长，不能满足规范要求，而七公司的阀门结构与美国著名的消防企业KIDD公司和ANSAL公司阀门结构相同，其密封性能好，启动可靠，动作灵敏，阀门通径大，喷放时间短，完全满足设计规范规定的喷放时间要求。

七氟丙烷气体灭火系统设计初探七氟丙烷气体灭火系统越来越多地被广泛使用在电子机房、电子设备间等较为重要电子仪器场合。

七氟丙烷灭火系统是一种干净气体灭火系统，其化学分子式为CF3CHFCF3。

它对于1、电气火灾（如各种带电导线火灾、电子仪器火灾）；2、液体火灾（如各种石油制品类、甘油等）或可熔化的固体火灾（如硫、磷、石蜡、沥青、松香、高分子材料的热塑性塑料等）；3、固体表面火灾（如木材、木炭、纸张、棉、麻、毛、丝、以及铜、铁、钨等）；4、灭火前应能切断气源的气体火灾（如煤气、氢气、液化石油气、甲烷等）等四类火灾能起到很好的扑救作用。

但对于含氧化剂的化学制品及混合物，如硝化纤维、硝酸钠等；活泼金属，如钾、钠、镁、钛、锆、铀等；金属氢化物，如氢化钾、氢化钠等；能自行分解的化学物质，如过氧化氢、联胺等物质的场所是不相宜使用七氟丙烷灭火系统的。

对于大多数设计、施工人员来说，七氟丙烷灭火系统还是比较生疏的。

在日常的设计施工中，总的来说可以归纳出以下三个需要特殊留意的方面。

只要根据科学的方式方法去设计施工，就能让七氟丙烷灭火系统更平安、更有效地为我们服务，更准时有效地扑灭火灾。

在此我们有必要对其的设计作出进一步的探究。

一、系统设置的先遣条件：七氟丙烷灭火系统与其它的气体灭火系统样，都要在一个相对较为封闭的场所内才能发挥其应有的作用。

在平常的设计中我们一般设置的防护分区应在100m2~500m2之间，体积在300m3~2000m3之间，用相对密闭的墙体分隔开，由于七氟丙烷气体比空气重，所以下沉在紧贴地面的空间里，墙的高度应位于防护区建筑层高的2/3以上，一般取值范围在1.86-2.66m之间。

当采纳管网灭火系统时，一个防护区的面积不宜大于500m2；容积不宜大于2000m3；当采纳预制灭火装置时，一个防护区的面积不宜大于100m2；容积不宜大于300m3。

二、系统的组件设计：防护区围护结构及门窗的耐火极限均应采纳不低于0.5h材料。

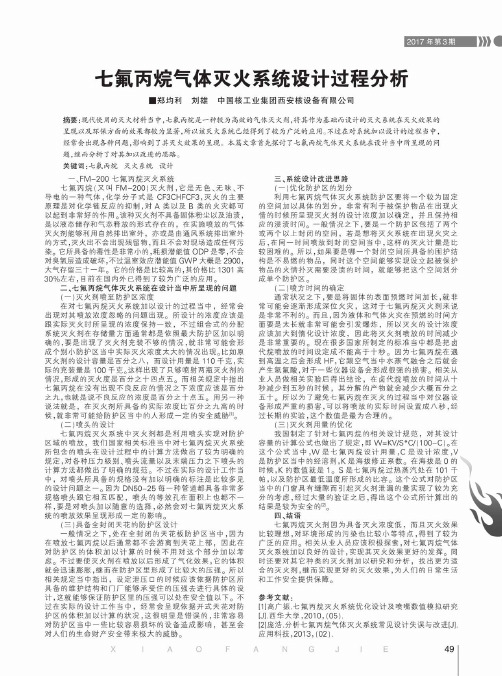

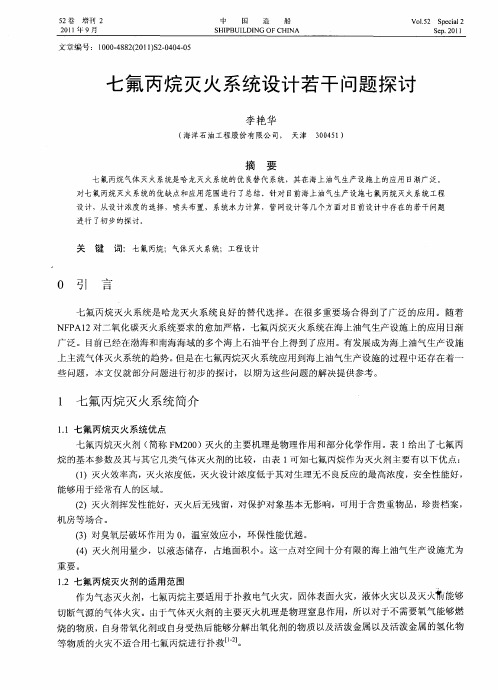

2017年第3期七氟丙烷气体灭火系统设计过程分析■郑均利刘雄中国核工业集团西安核设备有限公司摘要:现代使用的灭火材料当中，七氟丙烷是一种较为高效的气体灭火剂，将其作为基础而设计的灭火系统在灭火效果的呈现以及环保方面的效果都较为显著，所以该灭火系统已经得到了较为广泛的应用。

不过在对系统加以设计的过程当中，经常会出现各种问题，影响到了其灭火效果的呈现。

本篇文章首先探讨了七氟丙烷气体灭火系统在设计当中所呈现的问 题，继而分析了对其加以改进的思路。

关键词：七氟丙烷灭火系统设计—、FM-200七氟丙烷灭火系统七氟丙烷（又叫F M-200)灭火剂，它是无色、无味、不 导电的一种气体，化学分子式是CF3CHFCF3,灭火的主要原理是对化学链反应的抑制，对A类以及B类的火灾都可以起到非常好的作用。

该种灭火剂不具备固体粉尘以及油渍，是以液态储存和气态释放的形式存在的，在实施喷放的气体灭火剂能够利用自然排出室外，亦或是由通风系统排出室外的方式，灭火出不会出现残留物，而且不会对现场造成任何污染。

它所具备的毒性是非常小的，耗损潜能值O D P是零，不会 对臭氧层造成破坏，不过温室效应潜能值G W P大概是2900, 大气存留三十一年。

它的价格是比较高的，其价格比1301高 30°%左右，目前在国内外已得到了较为广泛的应用。

二、七氟丙烷气体灭火系统在设计当中所呈现的问题(一） 灭火剂喷至防护区浓度在对七氟丙烷灭火系统加以设计的过程当中，经常会出现对其喷放浓度忽略的问题出现。

所设计的浓度应该是跟实际灭火时所呈现的浓度保持一致，不过组合式的分配系统灭火剂在存储量方面通常都是依照最大防护区加以明确的，要是出现了灭火剂充装不够的情况，就非常可能会形成个别小防护区当中实际灭火浓度太大的情况出现。

比如原 灭火剂的设计容量是百分之八，而设计用量是110千克，实 际的充装量是100千克。

这样出现了只够喷射两瓶灭火剂的情况，形成的灭火度是百分之十四点五。

七氟丙烷有管网气体灭火系统技术方案设计七氟丙烷是一种常用的高效环保的无色、无味、无毒的气体灭火剂，广泛应用于各种场所的气体灭火系统中。

其特点为：具有优良的灭火性能、无残留物、对人体和环境无害、不导电、不产生氟化氢等。

下面将对七氟丙烷管网气体灭火系统技术方案进行设计，具体内容如下。

一、系统概述七氟丙烷管网气体灭火系统是一种自动化的灭火系统，通过连接各种传感器、控制器、阀门等组成的管网，全面覆盖灭火区域，实现对火灾的快速灭火。

其主要组成部分包括：七氟丙烷储存容器、七氟丙烷释放装置、监测系统、控制系统、通信系统等。

二、系统设计1.灭火剂储存容器：灭火剂储存容器采用高压钢瓶，容量根据灭火区域大小和灭火剂需求量来确定。

2.灭火剂释放装置：灭火剂释放装置主要包括压力减压阀、电磁阀、喷嘴等部分。

通过控制电磁阀的开启和关闭，控制七氟丙烷的释放。

3.监测系统：监测系统主要包括火灾探测器、温度传感器等。

通过这些传感器能够实时检测火灾发生，并向控制系统发送信号，触发灭火剂的释放。

4.控制系统：控制系统是整个灭火系统的核心部分，包括主控制面板、控制器等。

主控制面板能够实时监测灭火区域的状况，并控制灭火剂的释放和其他相关操作。

5.通信系统：通信系统将监测系统、控制系统等各个部分进行连接，实现各个部分之间的信息传递和数据交换。

6.管网设计：管网设计需要根据灭火区域的布局和特点来确定。

管网应该能够全面覆盖灭火区域，确保灭火剂能够迅速而均匀地释放。

同时，管网需要具备一定的消防防护性能，能够承受一定的水压和温度变化。

三、系统操作流程1.系统启动：当火灾发生时，监测系统检测到火灾信号后，发送信号给控制系统，控制系统通过电磁阀打开灭火剂的释放装置。

2.灭火剂释放：灭火剂经过管网释放到灭火区域，通过喷嘴喷洒到火灾点进行灭火。

3.灭火成功：灭火剂覆盖火灾区域，达到灭火效果后，系统停止灭火剂的释放。

4.复位操作：火灾被扑灭后，系统需要进行复位操作，关闭灭火剂的释放装置，并进行系统检修和维护。

通信机楼七氟丙烷气体灭火系统设计中的若干问题探讨目前国内通信机楼的气体灭火系统采用最广泛的是七氟丙烷气体灭火系统，本文对于七氟丙烷系统在设计过程中出现的问题做一探讨，希望对此类问题的解决做一参考。

标签：七氟丙烷；设计浓度；管道内容积；充装率当前，通信机楼的气体灭火系统主要采用的是七氟丙烷气体灭火系统，该系统具有以下特点：（1）七氟丙烷是无色、无味的气体，其臭氧耗损潜能值（ODP）为零，不破坏大气臭氧层，在大气中生存时间短；（2）在常温下可加压液化，在常温、常压条件下能全部挥发，灭火后无残留物；（3）具有物理灭火和化学灭火的双重机理，灭火时间短，灭火效率高；（4）灭火剂设计灭火浓度低，用量少，气瓶充装率高，瓶组占地面积小。

但是在七氟丙烷气体灭火系统设计过程中会出现一些问题，也是经常被设计人员所忽视的，本文重点就以下几个问题做一探讨。

1、系统分区时，要考虑每个防护区实际应用的浓度不应大于灭火设计浓度的1.1倍但是在实际設计过程中，很多设计人员进行系统分区时，往往将容积大小相差较大的防护区划分为一套系统，使得部分气体区的浓度会超过规范的要求；这就要求我们设计时要统观全局，要将容积相差不大或者相差成比例关系的几个区划分一个系统，同时也可以通过降低每个储气瓶的气体充装率，使得每个防护区的设计储瓶数相对增多，各个区的设计浓度相对平衡一点，这样可以有效控制每个区的设计浓度不超过规范要求。

例如下面这套系统的参数表：上表中，气瓶充装率按800kg/m3左右选取，此时就有一个防护区2的实际浓度为9.12，超过了规范规定的设计浓度的1.1倍（8.8），此时就要调整气瓶充装率，将它调低为575 kg/m3时，参数表如下：2、系统计算时，要注意管网的管道内容积，不应大于流经该管网的七氟丙烷储存量体积的80%这一条在设计过程中很难把握，特别是对于气瓶间距离比较远的大型防护区，管网距离比较长，管径也比较大，管道内容积就相应较大。

七氟丙烷气体灭火系统设计说明及技术要求一、设计依据1、GB50370-2005《气体灭火系统设计规范》；2、GB50263-97《气体灭火系统施工及验收规范》；3、GB50166-92《火灾自动报警系统施工及验收规范》；4、GA400-2002《气体灭火系统及零部件性能要求和试验方法》；5、GB50116-98《火灾自动报警系统设计规范》；6、****应急设备有限公司产品样本。

二、设计内容对**********机房工程按照消防规范要求进行七氟丙烷自动灭火系统进行设计。

三、系统具备的基本功能1、保护区域内具有独立的火灾自动探测、报警及气体灭火功能；2、灭火系统具有自动、手动两种启动方式；3、在自动方式下，系统在感烟探测器和感温探测器复合动作的情况下，自动释放七氟丙烷气体灭火剂，在开始释放气体前，关闭非消防电源、空调系统，系统具有0-30s延时功能并同时在保护区内外可发出声光报警，以通知人员疏散撤离。

4、在手动启动方式下，人员可到保护区外，利用紧急启停按钮启动七氟丙烷气体灭会系统，气体释放前同样具有延时声光报警功能，气体释放后气指示灯发出警示提醒人员防护区内气体灭火剂喷放人员勿入。

四、设计条件1、防护区未独立封闭区间，环境温度200C,相对湿度≤95％，不结露；防护区内吊顶上、地板下为同一个防护区，与其他区域为完全隔离的防火分隔；2、防护区的围护结构允许承受压强大于1200Pa，耐火极限大于0.5h；3、防护区的门为向疏散方向开启的防火门，琪耐火极限大于0.5h，承受压强大于1200Pa；门上安装弹性自动闭门器；4、防护区的窗为开开启的防火窗，其耐火极限大于0.5h，承受压强大于1200Pa；5、防护区内的照明为市电正常照明和UPS应急照明；6、防护区出口处安装“安全出口”标识，其标识符合消防规范要求；五、设计参数本设计为无管网单元独立七氟丙烷自动灭火系统，十层保密屏蔽机房为一个独立的防火区，十四层屏蔽机房、内网机房。

七氟丙烷无管网(柜式)灭火系统设计说明一、设计依据：1、中华人民共和国国家标准GB50370-2005《气体灭火系统设计规范》；2、中华人民共和国国家标准GB50116-2013《火灾自动报警系统设计规范》；3、中华人民共和国国家标准GB50166-2007《火灾自动报警系统施工及验收规范》；4、中华人民共和国国家标准GB50263-2007《气体灭火系统施工及验收规范》。

二、基本设计参数：1、系统储存压力：2.5MPa；2、气体喷放时间：≤10s；3、灭火系统的设计温度应采用20℃；4、防护区内围护结构承受内压的允许压强，不宜低于1200Pa。

三、设计方案：1、防护区情况：详见设计参数表。

2、灭火方式：防护区采用全淹没灭火方式，即在规定的时间内，向防护区喷放设计规定用量的灭火剂，使其均匀地充满整个保护区。

该灭火系统采用柜式七氟丙烷灭火装置。

3、计算依据及灭火方式：根据《气体灭火系统设计规范》（GB50370-2005）计算。

4、灭火剂设计用量计算式如下：W=K*V*C1/S/(100-C1)式中：W——灭火剂设计用量（kg）；C1——灭火设计浓度（%）；S——灭火剂过热蒸汽在101KPa大气压和防护区最低环境温度下的质量体积（m ³/kg）；V——防护区的净容积（m³）；K——海拔高度修正系数，可按本规范附录B的规定取值。

5、防护区的泄压口面积，宜按下式计算：Fx=0.15*Qx/√Pf式中：Fx——泄压口面积（㎡）；Qx——灭火剂在防护区的平均喷放速率（kg/s)；Pf——围护结构承受内压的允许压强（Pa）；四、产品选型：设备选用GQQ180/2.5、GQQ150/2.5、GQQ120/2.5型无管网七氟丙烷灭火装置。

五、系统原理：本系统具有自动、手动两种启动方式。

1、自动启动：灭火控制器设置在自动状态时，若某防护区发生有烟雾（或温度异常上升），该防护区的感烟（或感温）探测器动作并向灭火控制器送入一个火警信号，灭火控制器即进入单一火警状态，同时驱动消防警铃发出单一火灾警报信号，此时不会发出启动灭火系统的控制信号。

七氟丙烷气体灭火系统设计本科生毕业设计姓名：学号：学院：专业：设计题目：上饶电信七氟丙烷气体灭火系统设计专题：钢结构防火涂料指导教师：职称：摘要由于七氟丙烷（FM-200）气体灭火剂具有较高的灭火效率和无污染等特点，针对国内越来越多的重要场所需要使用七氟丙烷（FM-200）气体灭火系统进行保护的要求，该论文叙述了该气体灭火剂及其气体灭火系统的发展方向和应用特点，并结合工程实例，对该场所选用七氟丙烷（FM-200）气体灭火系统的设计浓度、系统管网布置方式进行了设计。

本系统一共包括三个方面：七氟丙烷气体灭火系统设计、火灾自动报警设计、安全疏散设计。

关键词：七氟丙烷；设计浓度；火灾自动报警；安全疏散AbstractBecause FM-200 gaseous fire extinguishing agent is efficient to put out fire and it is environment friendly.More and more important places in China need to be protected by FM-200 fire extinguishing system.The paper presents the development tendency and applying characteristics of FM-200 gaseous agent and the system.Based on the engineering practice,the design concentration and the system pipe networks of FM-200 gaseous fire extinguishing system have been designedThis system includes three point as following: fire protection system design of FM-200, fire antomatic alarm, design of safetevacuation .keywords:FM-200 ；design concentration ；fire automatic alarm ；safe evacuation目录1前言2建筑工程设计条件2.1设计依据与原则2.1.1设计依据2.1.2设计原则2.2建筑工程基本概况2.3交通与地理位置2.4自然气候条件2.5建筑消防工程基本情况2.5.1建筑耐火等级与要求2.5.2建筑防火分区3气体灭火系统3.1气体灭火系统现状和发展趋势3.2七氟丙烷灭火系统简介3.2.1七氟丙烷物理化学特性3.2.2灭火机理3.2.4七氟丙烷的优点及发展前景3.3采用七氟丙烷气体灭火系统的必要性3.4七氟丙烷气体灭火系统的基本构成及应用3.4.1基本构成3.4.2应用4七氟丙烷气体灭火系统设计4.1气体魅惑系统设计原则及要求4.1.1设计原则4.1.2设计的一般规定4.1.3设计的要求4.1.4气体灭火系统的组成4.2灭火方式4.2.1灭火方式4.2.2防护区设置4.2.3防护区的划分4.3七氟丙烷气体灭火系统管网设置4.3.1管道设置4.3.2管网设置4.4存储容器设置4.5灭火系统设计与管网计算4.5.1管网系统类型及构成、增压方式4.5.2灭火系统设计计算4.6系统主要组件和设计型号4.6.1系统组件4.6.2设计型号4.7七氟丙烷灭火系统的安装要求与原则5火灾自动报警系统5.1火灾自动报警系统概述5.1.1设计原则5.1.2设计要求5.2报警区域和探测区域5.2.1报警区域的划分5.2.2探测区域的划分5.3火灾探测器的选择和种类5.3.1火灾探测原理和探测器的种类5.3.2火灾探测器的选择5.3.3火灾探测器的布置和安装5.5灭火系统的动作方式6. 安全疏散设计6.1安全疏散的规定6.1.1疏散要求6.1.2疏散安全分区6.1.3允许疏散时间6.1.4安全疏散距离6.2安全疏散距离。
