七氟丙烷气体灭火培训课件

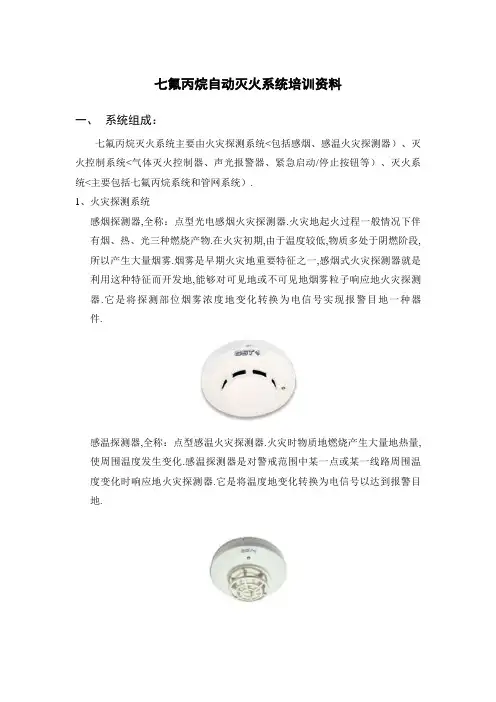

七氟丙烷自动灭火系统培训资料一、系统组成：七氟丙烷灭火系统主要由火灾探测系统<包括感烟、感温火灾探测器）、灭火控制系统<气体灭火控制器、声光报警器、紧急启动/停止按钮等）、灭火系统<主要包括七氟丙烷系统和管网系统）.1、火灾探测系统感烟探测器,全称：点型光电感烟火灾探测器.火灾地起火过程一般情况下伴有烟、热、光三种燃烧产物.在火灾初期,由于温度较低,物质多处于阴燃阶段,所以产生大量烟雾.烟雾是早期火灾地重要特征之一,感烟式火灾探测器就是利用这种特征而开发地,能够对可见地或不可见地烟雾粒子响应地火灾探测器.它是将探测部位烟雾浓度地变化转换为电信号实现报警目地一种器件.感温探测器,全称：点型感温火灾探测器.火灾时物质地燃烧产生大量地热量,使周围温度发生变化.感温探测器是对警戒范围中某一点或某一线路周围温度变化时响应地火灾探测器.它是将温度地变化转换为电信号以达到报警目地.2、灭火控制系统1）气体灭火控制器气体灭火控制器专用于气体自动灭火系统中,融自动探测、自动报警、自动灭火为一体地控制器,气体灭火控制器可以连接感烟、感温火灾探测器,紧急启停按钮,手自动转换开关,气体喷洒指示灯,声光警报器等设备,并且提供驱动电磁阀地接口,用于启动气体灭火设备.声光报警器,能同时发出声响和灯光信号地报警器.当防护区发生事故或火灾等紧急情况时,火灾报警控制器送来地控制信号启动声光报警电路,发出声和光报警信号,完成报警目地.紧急启停按钮,一般由一组启动和停止按钮组成,用来启动和停止气体灭火系统进行灭火地.按下紧急启停按钮地启动按钮时,气体灭火系统控制器经过0~30秒钟<可设定）地延时后启动气体灭火系统进行灭火.在延时过程中如果想停止气体灭火系统按钮急停按钮即可.紧急启停按钮一般设置在气体灭火防护区地门口.4）气体释放显示灯,安装在气体灭火区外面,保护区内气体释放以后灯会闪烁,提示不要进去.3、灭火系统即七氟丙烷系统和管网系统,由瓶组架、灭火剂储存瓶组、驱动瓶组、高压金属软管、气体单向阀、集流管、安全阀、液体单向阀、压力寻好奇、选择阀、容器发喷嘴、高压管件组成.七氟丙烷灭火剂简介：七氟丙烷灭火剂英文名称为HFC-227ea,是到目前为止研究开发比较成功地、各项指标较为合理并可替代卤代烷地一种洁净气体灭火剂.七氟丙烷灭火系统目前在我国已广泛应用.七氟丙烷灭火剂是以化学方式灭火为主地气体灭火剂,其具有无色、无味、不导电、无二次污染,对臭氧层地耗损潜能值<ODP）为0,具有良好地环保性能.2）七氟丙烷灭火剂灭火机理包括以下三方面：A、化学抑制：七氟丙烷灭火剂能够惰化火焰中地活性自由基、阻断燃烧时地链式反应.冷却：七氟丙烷灭火剂在喷出喷嘴地同时,液体灭火剂转成气态需要吸收大量热量,降低了保护区内火焰周围地温度.C、窒息：保护区内灭火剂地喷放降低了氧气地浓度,降低了燃烧地速度.二、控制方式：七氟丙烷灭火系统具有自动控制、手动控制和机械应急操作三种启动方式.自动控制、手动控制可进行切换.一般情况下应使用手动电气控制,在保护区无人地情况下可以转换为自动控制.当自动控制和手动控制不能执行时,应采用机械应急手动控制.自动控制：将气体灭火控制器上控制方式选择键,拨到“自动”位置时,灭火系统处于自动控制状态,当保护区发生火情,火灾探测器发出火灾信号,报警灭火控制器即发出声、光报警信号,同时发出联动指令,关闭联锁设备,经过30秒延时时间,发出灭火指令,打开电磁阀释放启动气体灭火装置,释放灭火剂,实施灭火.当系统发出火灾警报时,如不需要启动系统释放灭火剂时,可在延时时间内按下防护区门口地紧急启停按钮地停止按钮,即可阻止灭火剂地释放.手动控制：将气体灭火控制器上控制方式选择键,拨到“手动”位置时,灭火系统处于手动控制状态.当保护区发生火情,可按下紧急启停按钮或控制器上启动按钮,即可按规定程序启动灭火系统释放灭火剂,实施灭火.在自动控制状态,仍可实现电气手动控制.当按下启动按钮后,如不需要启动系统释放灭火剂时,可在30秒延时时间内按下防护区门口地紧急启停按钮地停止按钮,即可阻止灭火剂地释放.机械应急操作：当保护区发生火情,控制器不能发出灭火指令时,应通知有关人员撤离现场,关闭联动设备,然后拔出相应启动瓶组启动阀上地手动保险夹卡片,压下手柄即可打开启动阀,释放启动气体,即可打开选择阀、容器阀<瓶头阀）、释放灭火剂,实施灭火.三、系统地维护和保养：1、常规检查：由用户经过专门培训地人员进行常规检查,常规检查每周进行一次,检查地主要内容：1）检查灭火装置上地压力表是否在绿色区域,若压力已到红色区域,应迅速与我公司联系；2）检查各种阀门是否完好无损,各种安全栓完好无脱落；3）检查防护区内是否通畅,火灾探测器、喷嘴地清洁状况；4）检查气体灭火主机各种指示是否正常.2、定期检查和保养：定期维护保养应由我公司或消防公司进行,每年至少检修一次,检查地主要内容有：1）灭火装置上地压力表是否在绿色区域；2）电磁阀连接是否正确、可靠、完好、端子是否有松动或脱落；3）从装置上卸下电磁阀,检查其动作是否准确灵活；4）检查灭火剂是否超过使用期限,每5年应更换灭火剂；5）检查灭火剂贮存瓶是否超过使用期限,贮存瓶每5年检验一次,应根据钢质无缝气瓶标准进行；6）检查喷嘴是否畅通、有无灰尘粘结.四、注意事项：1、实施灭火前,人员必须撤离防护区；2、喷发七氟丙烷后应保持必须地灭火浸渍时间才可给防护区通风换气,开放门窗；3、防护区未完成通风换气前,人员不得入内,必须进入时应带防毒面具.。

中国石化集团南方勘探分公司【七氟丙烷气体灭火系统】培训教材四川赛科消防安装工程有限公司七氟丙烷气体灭火系统培训教材教材内容：1、七氟丙烷气体灭火机理2、七氟丙烷气体灭火系统控制流程图3、七氟丙烷气体灭火系统操作说明4、系统的设置及日常维护注意事项工程概述：该系统主要涉及到三个方面的消防工程技术应用：火灾自动报警系统、联动控制系统、七氟丙烷气体灭火装置。

本系统设置在一层三个中心机房：①目标中心机房一（140㎡）和目标中心机房二（85㎡）、②信息中心机房（140㎡）、③配电室（58㎡），为三个独立防火保护区，每个保护区设置感烟探测器、感温探测器、紧急启/停按钮、声光报警器、放气指示灯、七氟丙烷气体装置。

灭火联动要求：自动控制应在同时接收到同一防火保护区内感烟和感温的火警信号后才能启动，并有0～30秒延时。

气体灭火系统有三种启动方式：1、自动启动：指系统从火灾探测器报警到关闭联动装置及释放气体灭火剂均由系统自动完成。

2、手动启动：指人员接到火警信号后经现场确认在启动手动按钮，通过灭火控制盘操作联动设备和释放气体灭火剂。

3、机械应急启动：指系统在自动与手动操作失灵时，人工在系统所设的机械式启动机构，直接释放气体灭火剂。

一、七氟丙烷气体灭火机理分子为CF3CHFCF3，灭火机理是以化学，物理方式实现灭火。

即以物理方式切断火焰反应链进行链式反应破坏火灾现场的燃烧条件，用物理性稀释空气中氧气达到“窒息灭火”，以化学方式抑制链式燃烧反应，降低燃烧物表层及深层温度，达到快速综合灭火的效果。

七氟丙烷气体灭火剂主要性质及应用参数七氟丙烷灭火剂属于HFC类灭火气体，含氢、氟物质。

七氟丙烷灭火剂具有以下特点：A 无色无味气体，不含溴和氯元素，对臭氧层的耗损潜能值(ODP)为0，符合环保要求；b 是新型高效低毒的灭火剂，它的灭火浓度低，钢瓶使用量少，占据空间小；c 是不导电介质，且不含水性物质，不会对电器设备、磁带、资料等造成损害。

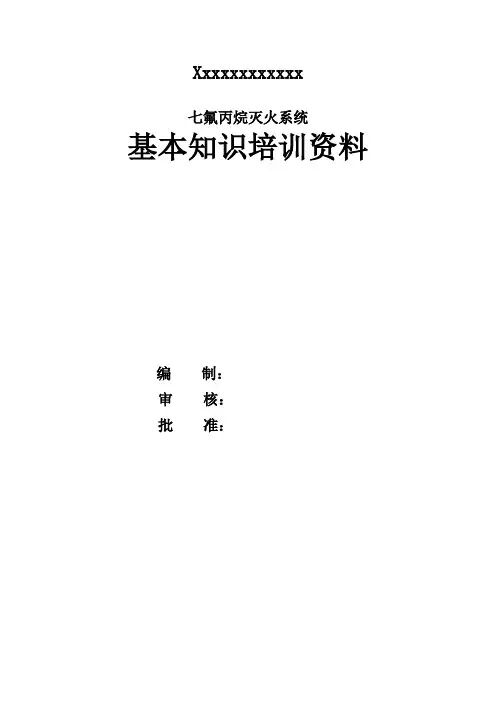

Xxxxxxxxxxxx七氟丙烷灭火系统基本知识培训资料编制：审核：批准：七氟丙烷灭火系统基本知识培训资料一、七氟丙烷灭火剂概述七氟丙烷（HFC-227ea）是一种化学方式灭火的洁净气体灭火剂。

它无色、无味、不导电、不污染被保护对象。

特别是对大气臭氧层无破坏作用（ODP值为零），符合环保要求，是卤代烷灭火剂在现阶段比较理想的替代物。

该灭火剂的灭火效能高、速度快、无二次污染。

然而，七氟丙烷最大的缺点是在灭火时产生较高浓度的氟化氢气体，对现场人员造成伤害，火场中产生的氟化氢的浓度和灭火剂的浓度、喷射时间、灭火剂浸渍时间等诸多因素有关。

为降低氟化氢的浓度，在火灾扑救时可结合水喷雾等辅助措施，水喷雾冷却系统可大大降低氟化氢的浓度和火场温度，对消防人员不会产生明显的影响。

二、七氟丙烷（HFC-227ea）灭火剂技术性能指标七氟丙烷按我国的化学系统命名法应为1,1,1,2,3,3,3—七氟丙烷，依照国际通用卤代烷命名法则称为HFC227ea。

具体含义为：HFC代表氢氟烃；2代表碳原子个数减1（即3个碳原子）；2代表氢原子个数加1（即1个氢原子）；7代表氟原子个数（即7个氟原子）；e标示中间碳原子的取代基形式为—CHF—；a标示两端碳原子的取代原子量之和的差为最小即最对称。

其主要技术性能指标见下表：表1 七氟丙烷（HFC227ea）灭火剂技术性能三、七氟丙烷灭装置1、七氟丙烷灭火装置按结构形式分为：单元独立系统、组合分配系统、主备转换系统、柜式装置、悬挂式装置等，其标准名称为：七氟丙烷灭火设备、柜式七氟丙烷气体灭火装置、悬挂式七氟丙烷气体灭火装置，相关要求和性能见表2。

2、七氟丙烷灭火装置按规格划分：常用的储存钢瓶有40L、70L、90L、100L、120L、150L、180L七种规格，悬挂式装置有8L、12L、20L、30L、40L、50L、60L七种规格。

3、装置的构成：柜式七氟丙烷气体灭火装置的构成由：灭火剂瓶组（贮存容器、灭火剂、容器阀、虹吸管）电磁型驱动装置、信号反馈装置、喷嘴、连接软管、压力表、柜体等主要部件构成。

信息分公司消防培训资料二○○六年四月廿六日一、七氟丙烷自动灭火系统构成由储存瓶、高压软管、液体单向阀、集流管、选择阀、管网、喷头及自动灭火控制器等部件组成，系统在20℃时的储存压力为4.2MPa，最高工作压力（50℃时）为5.3MPa。

七氟丙烷灭火系统具有喷射后无残留物、药剂毒性低等优点，可安全地使用在有人场所。

1、储存瓶组储存瓶组是自动灭火系统用于储存及释放灭火剂的主要部件，按设计要求充装七氟丙烷和增压氮气。

火灾发生时将灭火剂释放出去进行灭火。

结构：储存瓶组由储存钢瓶、容器阀、启动器、虹吸管等组成。

工作原理：七氟丙烷储存在容器瓶内，当发生火警时，来自驱动瓶组的控制气体使容器阀上的启动器动作，刀刺破容器阀的密封片使容器阀开启，七氟丙烷灭火剂通过虹吸管从容器阀出口释放。

紧急情况时，可用手指拉住保险扣拉手，将保险扣拉出，拍击手动按钮，刀刺破容器阀的密封片使容器阀开启，直接释放出灭火剂，实施灭火。

2、驱动瓶组及电磁启动器驱动瓶组用于启动自动灭火系统，内装介质为氮气。

充装压力为6.0MPa，容积为4L。

当驱动瓶上的电磁启动器动作时，瓶头阀即被打开，使高压氮气释放进气控管路，打开分区选择阀及储存瓶上容器阀，从而实现自动灭火。

工作原理：发生火警时,由火灾报警控制器输出的直流电，启动电磁铁，启动器动作，刀刺破密封膜片，使驱动储存瓶内的氮气释放，经过控制管路，将选择阀和七氟丙烷储存瓶组打开，实施灭火。

结构：驱动储存瓶由储存钢瓶、驱动阀组成。

紧急情况下，可以用手指拉住保险扣拉手，把保险扣拉出，拍击手动按钮，即可使驱动阀动作。

驱动阀上的辅助保险销主要是为了防止驱动瓶组在运输或移动过程中产生误动作，驱动瓶组在现场安装调试完毕，应拔出辅助保险销。

3、选择阀选择阀是用于控制灭火剂喷向指定保护区的控制部件。

工作原理：当选择阀对应的防护区发生火警时，火灾报警控制器输出的直流电打开选择阀对应的驱动瓶组，驱动气体通过控制管路，由启动气缸把选择阀打开，同时通过相对应的气体单向阀去启动容器阀，灭火剂经集流管、选择阀及管网释放到防护区。
