柜式七氟丙烷气体灭火系统施工流程

七氟丙烷气体灭火系统施工工艺及方法1.工艺准备（1）制定施工方案：根据灭火系统的设计要求，制定施工方案，包括施工流程、施工步骤、安全措施等。

（2）准备工具和材料：准备好施工所需的工具、设备和材料，如钢管、管件、接头、阀门、喷头、电气设备等。

2.管路安装（1）测量和标注：根据设计方案，测量灭火系统的管道走向和长度，并在墙壁或天花板上标记出管道的位置。

（2）管道制作：根据测量结果，制作出所需长度和形状的钢管，并进行切割、钻孔、焊接等加工处理。

（3）安装管道和管件：按照标注的位置，安装钢管和管件，采用焊接、螺纹连接或强力胶水固定。

（4）安装阀门和接头：在管道上安装所需的阀门和接头，以便进行灭火系统的控制和连接。

3.喷头布置（1）确定喷头位置：根据设计要求，确定喷头的数量、位置和喷射方向，喷头应安装在易燃物体的上部或四周，以覆盖整个场所。

（2）安装喷头：将喷头固定在墙壁、天花板或支架上，调整喷射方向和角度，确保能够覆盖到所有需要灭火的区域。

4.控制系统安装（1）安装控制柜：根据设计要求，选择合适的位置安装控制柜，将其与喷头、阀门和探测器等设备进行连接。

（2）布线和连接：将控制柜与电源进行连接，并按照设计要求布置控制系统的电缆和连接线。

5.压力测试和调试（1）压力测试：在系统安装完成后，进行压力测试，检查管道和连接处是否漏气，系统是否正常工作。

（2）调试系统：根据设计要求，对系统进行调试和设置，确保灭火系统能够正常工作，同时进行模拟测试，检查喷头的喷射范围和时间等参数。

6.培训和验收（1）培训操作人员：对系统操作维护人员进行培训，使其具备操作灭火系统和处理应急情况的能力。

（2）系统验收：经过测试和调试，系统应进行最终验收，确保灭火系统符合设计和施工要求。

总结：七氟丙烷气体灭火系统施工工艺主要包括管路安装、喷头布置、控制系统安装、压力测试和调试、培训和验收等步骤。

通过合理的施工工艺和严格的质量控制，确保七氟丙烷气体灭火系统能够在发生火灾时及时、有效地进行灭火，保护设备和人员的安全。

七氟丙烷气体消防施工方案七氟丙烷是一种常用的气体灭火剂，具有高效、环保、无残留物等优点，广泛应用于各类消防设施。

为了确保七氟丙烷气体消防系统能够高效、可靠地工作，需要进行严密的施工和调试工作。

以下是一个七氟丙烷气体消防施工方案，详细介绍了施工的各个环节。

一、准备工作1.检查消防系统设计方案，确保符合相关规范和标准要求。

2.验收消防系统所需的设备材料，包括七氟丙烷储存容器、喷头、控制阀、压力表等。

3.检查七氟丙烷储存容器的工作压力、容量等参数，确保与设计要求一致。

4.全面检查消防系统的配管、电气线路等，确保没有破损或者故障。

二、施工工作1.安装七氟丙烷储存容器：根据设计方案要求，将储存容器放置在规定的位置，并正确连接配管。

2.安装喷头及配管：根据设计方案要求，将喷头按照规定的间距和位置固定在需要保护的区域，然后连接配管。

3.安装控制阀及电气设备：将控制阀正确安装在储存容器和喷头之间的配管上，并确保与电气设备的连接正确无误。

4.进行泄漏检测：使用泄漏检测仪对整个消防系统进行泄漏测试，确保系统密封性良好，不存在泄露。

5.进行压力测试：通过增压泵或者其他相应设备对系统进行压力测试，确保系统在规定的压力范围内工作，并且压力保持稳定。

6.调试系统：根据设计方案和相关要求，对消防系统进行调试，确保系统能够正常启动、停止，并保持稳定工作状态。

三、验收工作1.进行系统保养：根据厂家提供的保养手册和操作规程，定期对消防系统进行保养和维护工作，确保系统一直处于正常工作状态。

2.进行系统演练：定期进行系统演练，包括启动、停止、泄露处理等，以提高操作人员的熟练度和应对突发情况的能力。

3.做好系统标识和说明：在消防系统相关设备上进行标识，标明设备的作用、使用方法、维护周期等信息，以便操作和管理人员了解。

以上是一个七氟丙烷气体消防施工方案的基本内容，具体的施工方案需要根据实际情况进行调整和完善。

在进行施工过程中，要注意安全，严格按照相关标准和规范进行操作，确保消防系统的正常运行和高效工作。

柜式七氟丙烷施工方案1. 引言柜式七氟丙烷是一种常用的灭火系统，可广泛应用于各类场所，如办公室、商业中心、仓库等。

本文档将介绍柜式七氟丙烷施工方案，包括施工前的准备工作、施工过程、安全注意事项等内容。

2. 施工前准备工作在进行柜式七氟丙烷施工之前，需要进行一些准备工作，确保施工的顺利进行。

具体步骤如下：2.1 环境评估在施工之前，需要对施工环境进行评估，包括场所的面积、高度以及存在的火灾风险等。

评估结果将直接影响七氟丙烷灭火系统的设计和安装位置。

2.2 设计方案确定基于环境评估的结果，确定七氟丙烷灭火系统的设计方案，包括灭火剂的种类、灭火剂的充装量以及灭火装置的布局等。

设计方案需要符合相关的国家标准和规范。

2.3 申请审批根据设计方案，申请相关审批手续，如消防审批、安全检查等。

确保施工符合法律法规和安全要求。

3. 施工过程柜式七氟丙烷的施工过程主要分为装置安装和系统调试两个阶段。

3.1 装置安装在装置安装阶段，需要进行以下工作：•安装七氟丙烷灭火装置，包括柜体、消防泵、灭火喷头等。

确保安装位置符合设计要求，且各个装置的连接牢固可靠。

•进行管道连接和布线工作，确保七氟丙烷能够快速有效地输送到各个火灾风险区域。

•安装控制面板和探测器，用于监测火灾并启动灭火装置。

3.2 系统调试在装置安装完成后，需要进行系统调试，确保七氟丙烷灭火系统可以正常运行。

调试过程包括以下步骤：•对七氟丙烷装置进行压力检测和泄露检查，确保系统的密封性。

•对七氟丙烷装置进行充填和充装，按照设计方案中的要求进行。

•对探测器和控制面板进行测试，确保能够准确地检测到火灾并启动灭火装置。

•进行系统的实际演练，模拟火灾场景，验证七氟丙烷灭火系统的性能和可靠性。

4. 安全注意事项在进行柜式七氟丙烷施工时，需要注意以下安全事项：•严格按照设计方案进行施工，不得擅自更改灭火装置的种类、充填量以及布局等。

•加强人员培训和安全意识，确保施工人员熟悉七氟丙烷灭火系统的使用和操作方法。

柜式七氟丙烷气体灭火系统安装与施工方案一、前期准备1.了解工程要求：熟悉工程所在地的建筑结构、设备布局，了解工程要求和技术规范。

2.设计方案选择：根据工程要求和建筑结构特点，选择合适的柜式七氟丙烷气体灭火系统设计方案。

3.采购材料准备：根据设计方案确定所需的柜式七氟丙烷气体灭火装置、支架、管道、喷头等材料，并进行采购，确保材料的质量和数量。

二、安装准备1.安装位置选择：根据设计方案和工程要求，选择合适的安装位置，确保柜式七氟丙烷气体灭火系统能够覆盖整个场所。

2.安装固定支架：根据柜式七氟丙烷气体灭火装置的尺寸和重量，设计和制作固定支架，以确保安装的稳固和安全。

3.建立管道连接：根据设计方案，将柜式七氟丙烷气体灭火装置与场所中的喷头和气瓶进行管道连接，确保气体的输送畅通无阻。

4.安装喷头：根据设计方案和安全要求，将喷头安装在合适的位置，以确保灭火效果最大化。

三、安装施工1.解压安装：将柜式七氟丙烷气体灭火装置进行解压，并确保气体灭火装置的零件齐全并没有损坏。

2.吊装安装：采用吊车等设备将柜式七氟丙烷气体灭火装置吊装到固定支架上，并使用螺栓等进行牢固固定。

3.管道连接：根据前期准备中建立的管道连接方式，将柜式七氟丙烷气体灭火装置与喷头和气瓶进行管道连接，使用密封胶进行密封。

4.喷头安装：根据设计方案，将喷头安装在各个区域的合适位置，并使用螺栓等进行固定，确保喷头的稳定性。

5.系统测试：完成安装后，对柜式七氟丙烷气体灭火系统进行测试。

包括对气体灭火装置的压力测试、电气连接测试和手动/自动开启系统测试等。

四、安全施工1.人员安全：对参与安装施工的人员进行安全培训，确保其了解柜式七氟丙烷气体灭火系统的危险性和安全操作规程。

2.环境安全：在施工过程中，确保场所的通风良好，防止七氟丙烷气体泄漏对人员和环境造成危害。

3.工具安全：使用符合标准的工具和设备，同时做好工具和设备的保养和维护工作，确保其在施工过程中的正常使用。

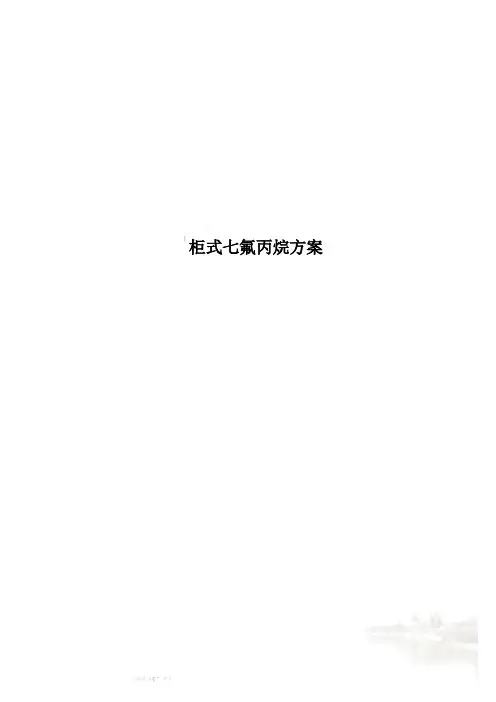

柜式七氟丙烷方案一、施工程序1、施工准备七氟丙烷灭火系统施工前应准备的技术资料：设计施工图、设计说明书、系统主要组件使用说明书。

系统施工前应检查的项目：防护区是否符合要求；系统设备数量、规格、型号、灭火装置灭火剂量等应符合设计要求。

2、系统安装根据通防护区统设计图及设备布置，确定来灭火装置安装具体位置；根据防护区容积确定设置灭火装置释放；防护区容积＞150m3，灭火装置的设置可采用多点释放，且释放点均匀布置。

1、施工流程探测器、紧急起停按钮、声光报警器、放气指示灯→气体灭火系统→控制主机→[消防电源] →系统调试2、施工方法⑴气体灭火系统①七氟丙烷灭火系统全面遵守《气体灭火系统施工及验收规范》a. 运输：场外用平板汽车，可人力装卸（必须小心轻放，不碰撞），室内人力运输。

b. 安装前检查：l 先检查装置外观情况，不得有碰伤，附件不得有扭曲；l 装置型号、规格、功能是否符合设计要求。

③管线安装：a. 放线：按设计图纸管道走向，在建筑平面测出各段管子的长度，并定位编号。

在建筑墙、顶面标注记号（2）报警设备安装a. 材料、设备进场检验1）施工前应对采用的系统组件、管件及其它设备、材料进行现场检查，并应符合下列要求：系统组件、管件及其它设备、材料应符合设计要求和国家现行有关标准的规定,并应具有出厂合格证2）管件、管材应进行现场外观检查，并应符合下列要求：表面应无裂纹、缩孔、夹渣、折迭和重皮。

b.穿线管敷设1．本工程为非防爆场所，穿线钢管采用DN15的KBG钢管.并应符合下列要求：1）螺纹加工应光滑、完整、无锈蚀.在2）钢管连接扣数不应少于5扣。

3）外露丝扣不应过长4）除设计有特殊规定外，连接处可不焊接金属跨接线。

c．管路之间不得采用倒扣连接。

在穿线管与感温、感烟探头、手动报警按钮等设备连接时应采用金属蛇皮管。

金属蛇皮管应无裂纹、孔洞、机械损伤、变形等缺陷；其安装时应符合下列要求：在不同的使用环境条件下，应采用相应材质的挠性金属蛇皮管。

七氟丙烷施工方案————————————————————————————————作者：————————————————————————————————日期：气体灭火系统施工方案1、施工内容气体输送管道安装，自动灭火监控设备安装，气瓶间设备安装，气体灭火系统调试。

2、气体灭火系统施工工序人员及设备、材料、机具进场-----气体灭火系统监控线路敷设-----气体灭火系统管道支架制作安装-----穿线及线号标识-----气体输送管道安装、试压及吹洗------气体灭火监控设备安装-----气瓶间设备安装----气体灭火系统调试-----预验收-----消防验收3、气体灭火系统施工工艺系统调试管道支吊制作安装架管道安装管道试验管道吹扫管道涂漆喷嘴安装灭火剂储瓶安装集流管制安选择阀安装系统调试管4、气体灭火系统施工准备4.1气体灭火系统施工前应具备下列技术资料4.1.1设计施工图，设计说明书，系统及其主要组件的使用、维护说明书。

4.1.2容器阀、选择阀、单向阀、喷嘴和阀驱动装置等系统组件的产品出厂合格证和由国家质量监督检验测试中心出具的检验报告；灭火剂输送管道及管道附件的出厂检验报告与合格证。

4.1.3系统中采用的不能复验的产品，如安全膜片等，应具有生产厂出具的同批产品检验报告与合格证。

4.2气体灭火系统的施工应具备下列条件4.2.1防护区和灭火剂贮瓶间设置条件与设计相符。

4.2.2系统组件与主要材料齐全，其品种、规格、型号符合设计要求。

4.2.3系统所需的预埋件和孔洞符合设计要求。

4.3 系统组件检查4.3.1 气体灭火系统施工前应对灭火剂贮存容器、容器阀、选择阀、单向阀、喷嘴和阀驱动装置等系统组件进行外观检查，并应符合下列要求：●系统组件无碰撞变形及其他机械性损伤。

●组件外露非机械加工表面保护涂层完好。

●组件所有外露接口均设有防护堵、盖，且封闭良好，接口螺纹和法兰密封面无损伤。

●铭牌清晰，其内容符合相应的现行国家或地方标准的规定。

柜式七氟丙烷施工方案柜式七氟丙烷（HFC-227ea）是一种无色、无臭、无电导性的消防灭火剂，具有优良的灭火性能和环保特性。

在某些应用领域，如计算机房、电力设备间等，使用柜式七氟丙烷进行灭火是十分常见的选择。

本文将介绍柜式七氟丙烷施工方案的相关内容。

一、施工前准备在进行柜式七氟丙烷施工之前，需要进行详细的准备工作。

首先，施工人员需要对施工现场进行彻底的勘查，并了解施工的具体要求和限制。

其次，需要确保柜式七氟丙烷灭火系统的相关设备和管路完好无损，没有任何泄漏或损坏。

最后，施工人员需要佩戴适当的防护装备，包括呼吸器、防护服等。

二、施工步骤1. 断电与隔离在进行柜式七氟丙烷施工之前，需要将待施工区域的电源全部切断，并进行可靠的隔离。

这样可以避免任何可能引发火灾的电气设备工作状态。

2. 准备施工设备柜式七氟丙烷施工需要使用特定的设备，如灭火器、灭火泵等。

在施工前，需要确保这些设备都处于正常工作状态，并做好相关的测试和验证。

3. 充填柜式七氟丙烷柜式七氟丙烷灭火系统的充填过程需要格外小心。

施工人员应按照相关要求，将柜式七氟丙烷充填到预定的容器中，确保充填过程中没有泄漏或浪费。

4. 系统压力测试充填完柜式七氟丙烷后，需要进行系统压力测试。

通过检查系统的压力是否达到要求，可以确保柜式七氟丙烷的充填质量和系统的可靠性。

5. 施工完毕检查施工完毕后，需要对整个施工过程进行仔细检查。

包括柜式七氟丙烷的充填情况、管道连接是否牢固、阀门是否正常运作等等。

确保施工过程没有任何差错或遗漏。

三、施工安全措施柜式七氟丙烷施工需要严格遵守相关的安全措施，以确保施工人员的安全和施工质量的可靠性。

下面是一些常见的施工安全措施：1. 避免任何明火或产生火源的行为，确保施工现场的环境安全。

2. 建立临时警示标识，提醒他人不要进入施工区域。

3. 施工人员应熟悉灭火系统的施工操作步骤，并掌握相关的应急处理方法。

4. 在施工现场严禁吸烟或进行其他可能引发火灾的活动。

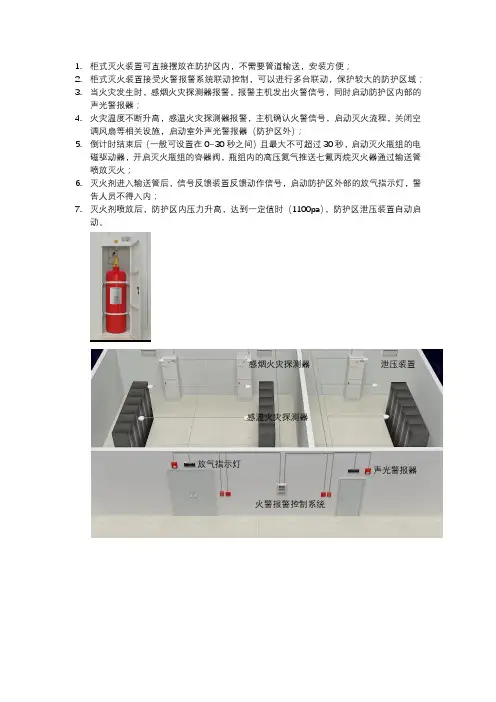

1. 柜式灭火装置可直接摆放在防护区内，不需要管道输送，安装方便；
2. 柜式灭火装置接受火警报警系统联动控制，可以进行多台联动，保护较大的防护区域；
3. 当火灾发生时，感烟火灾探测器报警，报警主机发出火警信号，同时启动防护区内部的
声光警报器；
4. 火灾温度不断升高，感温火灾探测器报警，主机确认火警信号，启动灭火流程，关闭空
调风扇等相关设施，启动室外声光警报器（防护区外）；
5. 倒计时结束后（一般可设置在0~30秒之间）且最大不可超过30秒，启动灭火瓶组的电
磁驱动器，开启灭火瓶组的容器阀，瓶组内的高压氮气推送七氟丙烷灭火器通过输送管喷放灭火；
6. 灭火剂进入输送管后，信号反馈装置反馈动作信号，启动防护区外部的放气指示灯，警
告人员不得入内；
7. 灭火剂喷放后，防护区内压力升高，达到一定值时（1100pa ），防护区泄压装置自动启
动。

火警报警控制系统 放气指示灯 泄压装置 声光警报器 感烟火灾探测器 感温火灾探测器
电池部分：
1. 引采采用标准
GB/T 31484—2015 电动汽车用动力蓄电池循环寿命要求及试验方法
GB/T 31485—2015 电动汽车用动力蓄电池安全要求及试验方法
GB/T 31486—2015 电动汽车用动力蓄电池电性能要求及试验方法
GB/T 19596 电动汽车术语
2. 性能指标
采用能量型磷酸铁锂锂离子电池，单电池在25℃，充放电循环倍率0.5C 的情况下，在循环充放6000次后剩余能量大于80%，由于成组以后导致的一致性问题以及我司之前所作项目的经验，整体成组后，其循环次数≥4500次，故能在10年周期内，满足一天两充两放使用要求。

七氟丙烷气体灭火系统施工方案一、灭火系统设计方案1.1确定系统类型：根据特殊场所的需要，确定灭火系统的类型，例如全淹没式、半淹没式或局部灭火系统。

1.2确定设计参数：根据场所大小、火灾风险等要素，确定系统的设计参数，例如灭火剂的充注量、喷头的数量和布置等。

二、灭火系统施工前准备2.1确认系统安装位置：根据设计方案，确认灭火系统的安装位置，并进行测量和标识。

2.2材料准备：购买所需的七氟丙烷灭火剂和灭火喷头，并进行质量检验。

2.3施工许可证：申请并获得相关的施工许可证。

三、灭火系统施工步骤3.1安装灭火剂储存容器：根据设计方案，在预定位置安装灭火剂储存容器，确保容器的安全性和稳定性。

3.2安装管道系统：根据设计方案，安装灭火系统的管道系统，包括进出口管道、分支管道、喷头连接管等，确保管道系统的耐压性和密封性。

3.3安装控制阀门：安装灭火系统的控制阀门，用于控制灭火剂的流动和灭火系统的启停。

3.4安装检测监控设备：根据设计方案，安装相关的火灾检测设备和监控设备，用于检测和监控特殊场所的火灾情况。

3.5安装灭火喷头：根据设计方案，安装灭火喷头，确保喷头的位置和布置符合设计要求。

3.6进行系统调试：完成系统的安装后，进行系统的调试和试运行，确保系统的正常工作。

3.7进行系统培训：对系统的使用人员进行系统培训，包括系统的操作、维护和日常检查等。

四、灭火系统施工质量控制4.1施工过程监督：对施工过程进行监督和检查，确保施工符合相关的标准和规范。

4.2施工质量检验：对施工过程中的关键节点和关键部件进行质量检验，确保施工质量合格。

4.3施工验收：对施工完成的灭火系统进行验收，包括系统的功能和性能测试，确保系统符合设计要求。

五、灭火系统施工安全控制5.1施工安全防护：在施工过程中，要做好必要的安全防护工作，包括佩戴个人防护装备、设置警示标志等，确保施工人员的人身安全。

5.2灭火剂存储安全：确保灭火剂的安全存储，避免灭火剂的泄露和燃爆等安全事故。

柜式七氟丙烷气体灭火系统安装和施工方案一、前期准备在进行柜式七氟丙烷气体灭火系统的安装和施工之前，首先需要进行充分的前期准备工作。

包括制定详细的工程方案，对场地进行勘测和测量，确定灭火系统的布置和设计，确保系统的完整性和可用性。

二、安装准备1.确定柜式七氟丙烷气体灭火系统的安装位置和数量。

根据场地的具体情况及安全要求，确定灭火柜的数量和布置方式。

2.检查供电系统和信号系统的配套设施。

确保配电、配线等设备符合技术要求，并能满足系统的工作需求。

3.检查气源系统和排气系统的安装条件。

确保气源系统正常供气，排气系统正常排放气体。

三、材料准备四、安装和施工步骤1.安装气体储存柜。

根据设计方案，将气体储存柜安装在预定位置，确保储存柜的固定牢固，不会因外力影响导致移动或倾斜。

2.安装报警器和测温探头。

根据灭火系统的布置和设计方案，在关键位置安装报警器和测温探头，确保可以及时感应到温度异常和火灾情况，准确报警。

3.安装控制器和起动按钮。

根据设计方案，在便于操作和控制的位置安装控制器和起动按钮，确保可以手动启动灭火系统，并对系统进行监控和控制。

4.进行电气接线和调试。

根据系统的电气接线图，将各个设备连接起来，并进行调试，确保系统正常工作和可靠运行。

5.进行气体充装和压力测试。

按照标准规范，对系统进行气体充装，并进行相应的压力测试，确保系统压力正常、阀门和管道无泄漏。

6.进行全面试验和调试。

通过对系统进行全面试验和调试，确保系统的各项功能正常，能够满足设计要求和安全要求。

7.进行系统的培训和操作指导。

对系统进行相关的培训和操作指导，使用户能够熟悉系统的操作和维护方法，提高系统的有效性和可靠性。

五、验收和维护安装和施工完成后，需要进行相应的验收和维护工作。

包括对系统的各项指标进行检查和测试，确保系统符合相关的标准和规范。

同时，建立完善的维护和保养制度，定期对系统进行检修和维护，确保系统的正常运行和长期可靠性。

总之，柜式七氟丙烷气体灭火系统的安装和施工方案需要进行充分的前期准备工作，安装过程需要按照严格的工艺流程进行，同时需要进行相关的测试和调试工作，最后进行验收和维护。

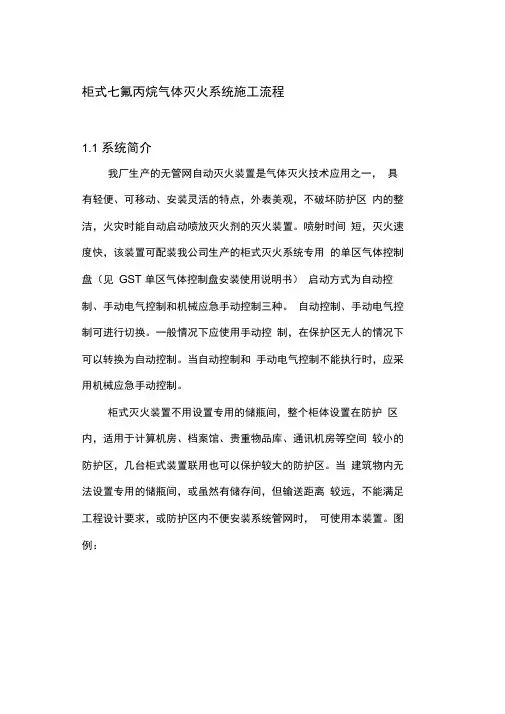

柜式七氟丙烷气体灭火系统施工流程
1.1 系统简介
我厂生产的无管网自动灭火装置是气体灭火技术应用之一，具有轻便、可移动、安装灵活的特点，外表美观，不破坏防护区内的整洁，火灾时能自动启动喷放灭火剂的灭火装置。

喷射时间短，灭火速度快，该装置可配装我公司生产的柜式灭火系统专用的单区气体控制盘（见GST 单区气体控制盘安装使用说明书）启动方式为自动控制、手动电气控制和机械应急手动控制三种。

自动控制、手动电气控制可进行切换。

一般情况下应使用手动控制，在保护区无人的情况下可以转换为自动控制。

当自动控制和手动电气控制不能执行时，应采用机械应急手动控制。

柜式灭火装置不用设置专用的储瓶间，整个柜体设置在防护区内，适用于计算机房、档案馆、贵重物品库、通讯机房等空间较小的防护区，几台柜式装置联用也可以保护较大的防护区。

当建筑物内无法设置专用的储瓶间，或虽然有储存间，但输送距离较远，不能满足工程设计要求，或防护区内不便安装系统管网时，可使用本装置。

图例：
6
1•放气指示灯 5•电气控制线路 9•报警控制装置
规格参数: 装置设计工作压力
2.5 MPa 装置最大工作压力（50 °C ） 4.2MPa 灭火剂储存容器充装压力（20C ） 2.5MPa
灭火剂储存容器容积 40L,70L,90L,120L 最大喷射时间 10s 装置工作电源 DC24V 气体储存环境温度
O C 〜50C
4.火灾探测器 8.电磁驱动器
2•紧急启停按钮 6•柜式灭火系统
菇
1 Ehl I L
L _
3•声光报警器 7•压力开关。

七氟丙烷气体灭火系统施工方案一、项目概述七氟丙烷气体灭火系统是一种常见的灭火装置，广泛应用于各种危险场所，如计算机机房、电力设备室、仓库、变压器间等。

该系统能够快速有效地灭火，并且不会对设备和周围环境造成任何损害。

本施工方案旨在对七氟丙烷气体灭火系统的施工进行详细的规划和安排，确保施工的安全和顺利进行。

二、施工流程1.前期准备工作a.准备并审核施工图纸和工程设计文件，确保施工符合相关标准和规范。

b.购买和准备所需的施工材料和设备，包括七氟丙烷气瓶、喷头、管道、控制阀等。

2.安装工作a.根据设计图纸进行管道敷设工作，确保管道的布局合理、连接稳固，以及与其他设备的配合良好。

b.安装气瓶、喷头和控制阀等设备，并进行测试和调试，确保其正常工作和灵敏可靠。

c.对气瓶进行安全性能测试，确保其耐压性和抗震性能合格。

3.接触测试a.测试七氟丙烷气体灭火系统的触发机制是否正常，如手动触发、火灾探测器的联动触发等。

b.测试系统是否可以在规定时间内启动并灭火，确保系统的可靠性和有效性。

c.对系统进行多次测试和模拟灭火，以验证其稳定性和适用性。

4.安全检查和培训a.对施工现场进行安全检查，确保所有设备和管道连接的严密性，以及火灾探测器和报警器的正常工作。

b.对施工人员进行相应的安全培训，包括系统的使用方法、触发机制和安全注意事项等。

c.组织消防演习，模拟火灾情况下的应急处理和灭火操作，提高施工人员的应急反应能力和执行能力。

三、施工安全措施1.施工人员必须具备相关资质证书和工作经验，熟悉施工工艺和规范要求，且经过专业培训。

2.施工现场必须设置合适的警示标识和安全防护措施，以指引施工人员的行动和提醒周围人员注意安全。

3.施工中严禁吸烟、明火作业和乱堆乱放杂物，确保施工现场整洁，减少火灾的发生可能。

4.施工人员必须佩戴防护用具，如安全帽、防护眼镜、耐火服等，以减少灭火系统操作过程中的伤害风险。

5.施工人员必须按照规范操作，确保喷头、管道等设备的连接牢固、密封良好，以及气瓶的安全投放和存放。

柜式七氟丙烷气体灭火系统安装和工程施工设计方案一、引言柜式七氟丙烷气体灭火系统是一种高效、无污染、可靠的灭火系统，广泛应用于各类电气设备、计算机机房、通信机房、电力控制室等需要保护的场所。

本方案将详细介绍柜式七氟丙烷气体灭火系统的安装和工程施工设计方案。

二、系统组成和工作原理柜式七氟丙烷气体灭火系统主要由七氟丙烷灭火剂储罐、管网系统、喷头、探测系统和控制系统等组成。

系统工作原理是在火灾发生时，探测系统会检测到火源，向控制系统发送信号，控制系统开启储罐内的七氟丙烷灭火剂，经过管网输送到喷头进行释放，形成灭火效果。

1.工程前期准备（1）根据施工场所的实际情况，选择适宜的储罐位置，并确保储罐稳定、安全。

（2）制定详细的施工方案，并与相关部门协商和取得相应的审批文件。

（3）购买合适的七氟丙烷灭火系统设备，并保证其质量符合相关标准要求。

2.设备安装（1）根据设计方案，安装储罐、管网系统、喷头等设备，并确保其安装牢固、密封可靠。

（2）根据控制系统的要求，安装控制柜、探测设备等相关设备，并将其与其他设备进行连接，形成完整的系统。

3.探测系统安装（1）根据设计要求，将探测器安装在需要保护的区域，并保证其检测能力覆盖到每个角落。

（2）将探测器与控制系统连接，确保系统能够实时监测到火源信号，并及时做出响应。

4.管网系统安装（1）根据设计方案，将管道、阀门等组装固定在适当位置，确保管道的连通性和稳定性。

（2）根据喷头布置方案，将喷头安装在需要保护的位置。

5.控制系统安装（1）根据设计要求，安装控制柜、控制面板等设备，将其连接到管网系统和探测系统，并确保其正常工作。

（2）进行控制系统的调试和测试，确保系统能够准确、可靠地控制七氟丙烷灭火剂的释放。

6.系统调试（1）完成系统的安装后，需要进行整体的系统调试，确保各个设备之间的连接正确、稳定，并进行漏气测试，确保系统没有任何泄漏现象。

（2）对探测系统进行灵敏度测试和触发测试，确保系统能够准确地检测到火源信号，并能及时启动灭火剂的释放。

柜式七氟丙烷方案一、施工程序1、施工准备七氟丙烷灭火系统施工前应准备的技术资料：设计施工图、设计说明书、系统主要组件使用说明书。

系统施工前应检查的项目：防护区是否符合要求；系统设备数量、规格、型号、灭火装置灭火剂量等应符合设计要求。

2、系统安装根据通防护区统设计图及设备布置，确定来灭火装置安装具体位置；根据防护区容积确定设置灭火装置释放；防护区容积＞150m 3，灭火装置的设置可采用多点释放，且释放点均匀布置。

1、 施工流程探测器、紧急起停按钮、声光报警器、放气指示灯→气体灭火系统→控制主机→[消防电源] →系统调试2、 施工方法⑴ 气体灭火系统① 七氟丙烷灭火系统全面遵守《气体灭火系统施工及验收规范》 探测 报警 报警灭火控制控制柜式七氟丙烷设备1.管内穿线应在建筑抹灰及地面工程结束后进行，在穿线前，应将管内的积水及杂物清除干净。

不同系统、不同电压等级、不同电流类别的线路，不应穿在同一管内。

导线在管内不应有接头或扭结。

导线的接头，应在接线盒内焊接或端子连接。

火灾自动报警系统导线敷设前，应对每回路的导线用500V的兆欧表测量绝缘电阻，其对地绝缘电阻值不应小于20MΩ。

2.电缆引入装置或设备处采用金属软管丝扣连接,金属软管安装完毕后需用卡子固定牢靠。

3.导线或电缆在管内不准有接头，管内导线的总截面不应超过管子截面的40％。

4.选择不同颜色的导线区分导线的用途，但同一工程中相同线别的绝缘导线颜色应一致。

5.合股导线在接线时要压接端子或挂锡，导线连接采用压接管进行连接并且压接管型号要与导线规格配套。

f.设备安装1.火灾探测器的安装点型火灾探测器的安装位置，应符合下列要求：1）探测器至墙壁、梁边的水平距离，不应小于0.5m；2）探测器周围0.5m内，不应有遮挡物；3）探测器至空调送风口边的水平距离，不应小于1.5m；4）在宽度小于3m的内走道顶棚上设置的探测器时，宜居中布置。

感温探测器的安装间距，不应超过10m；感烟探测器的安装间距，不应超过15m。

柜式七氟丙烷施工方案1. 引言柜式七氟丙烷是一种常用的灭火剂，广泛应用于各种消防系统中。

本文档旨在提供一份详细的柜式七氟丙烷施工方案，帮助施工人员正确安装和调试柜式七氟丙烷系统。

2. 施工步骤2.1 准备工作在开始柜式七氟丙烷系统的施工之前，需要进行一些准备工作。

首先，需要根据实际情况调查和计算灭火剂的总重量和喷洒量。

其次，要检查消防系统的布局和设计方案，确保其符合相关规范和要求。

最后，要对施工人员进行培训，确保他们熟悉系统的操作和安装过程。

2.2 安装柜式七氟丙烷系统2.2.1 安装柜式七氟丙烷容器首先，将柜式七氟丙烷容器放置在最佳位置。

容器应放置在干燥通风良好的地方，以确保其正常工作。

然后，使用适当的工具和设备将容器固定在地面上，确保其稳定且不易受到外力的影响。

2.2.2 安装喷洒装置和管道系统根据设计方案，将喷洒装置和管道系统安装在适当的位置。

确保喷洒装置和管道系统与柜式七氟丙烷容器相连接，并正确安装喷嘴。

在安装过程中，要确保管道系统的连接紧固，无漏气现象，并根据需要进行密封处理。

2.3 测试和调试2.3.1 系统压力测试在启动柜式七氟丙烷系统之前，需要进行系统压力测试。

关闭所有阀门和喷嘴，打开气体供应阀门，使柜式七氟丙烷系统充满气体，并检查系统压力是否符合设计要求。

2.3.2 喷洒效果测试在完成系统压力测试后，需要进行喷洒效果测试。

打开相应的阀门和喷嘴，观察七氟丙烷是否均匀喷洒，并测试喷洒覆盖范围和喷洒时间是否符合要求。

如果存在问题，需要进行调整和修正。

2.4 完成施工在测试和调试完成后，柜式七氟丙烷系统的施工就基本完成了。

此时，需要对所有的阀门和连接进行最后的检查，并确保其紧固和密封良好。

最后，对施工过程进行整理和记录，包括施工时间、过程中的问题和解决方法等。

3. 安全注意事项在进行柜式七氟丙烷施工的过程中，需要注意以下安全事项： - 系统施工过程中必须严格遵守相关安全规范和要求； - 柜式七氟丙烷是一种高压气体，施工人员必须戴上适当的防护设备； - 在施工过程中，必须避免使用明火和其他易燃物品；- 施工现场必须保持干燥通风，并注意防止气体泄漏。

七氟丙烷气体灭火系统工程施工方案一、项目背景七氟丙烷气体灭火系统工程是为了满足其中一特定场所的消防需求而设计的。

该场所对于火灾防护要求较高，因此选择了七氟丙烷气体灭火系统作为灭火手段。

该工程施工需要符合相关消防设计规范和要求，并且需要经过正式的审批和验收。

二、工程概述本工程的主要内容包括系统设计、材料采购、设备安装、管道铺设、系统调试等。

具体施工流程如下：1.方案设计：根据消防设计规范和要求，制定七氟丙烷气体灭火系统的具体方案。

包括灭火剂种类、喷射器数量和位置、管道布置等。

2.材料采购：根据方案设计所需的材料清单，进行材料的采购工作。

材料包括灭火剂、喷射器、管道、阀门、仪表等。

3.设备安装：根据方案设计和材料采购所得的材料，进行设备的安装工作。

包括喷射器的安装、管道的连接和铺设等。

4.管道铺设：根据方案设计和现场实际情况，进行管道的布置和铺设工作。

管道需要保证连接牢固、通畅，并且符合相关规范和要求。

5.系统调试：在施工完成后，进行系统的调试和测试工作。

包括喷射器的喷射测试、管道的压力测试、阀门的操作测试等。

6.系统验收：经过系统调试和测试合格后，进行系统的正式验收工作。

验收需要按照相关规范和要求进行，包括对系统参数的检查和记录等。

三、施工安全措施在进行七氟丙烷气体灭火系统工程施工过程中，需要严格遵守施工安全规范和要求。

主要的安全措施包括：1.施工人员需要经过相应的培训和考核，熟悉相关安全规范和操作流程，确保施工安全。

2.施工现场应设置明显的安全警示标志和提示牌，以提醒人员注意施工现场的安全。

3.施工现场应配备相关的安全设施，包括灭火器、防护用品等。

4.对于高空作业和危险作业，需要采取相应的安全保护措施，如安全带、防护网等。

5.施工中应定期检查和维护施工设备和安全设施，确保其正常运行和使用。

四、质量控制措施在七氟丙烷气体灭火系统工程施工中，需要严格控制施工质量。

主要的质量控制措施包括：1.严格按照相关的消防设计规范和要求进行施工，确保系统的设计、安装和调试符合规范和要求。

柜式七氟丙烷,气体灭火系统,安装和施工,方案一、综述随着科技进步与城市化进程的加速，消防安全问题愈发受到社会各方面的高度关注。

作为现代化灭火技术的重要组成部分，柜式七氟丙烷气体灭火系统以其高效、环保、安全的特性，在诸多领域得到广泛应用。

本方案着重针对柜式七氟丙烷气体灭火系统的安装与施工进行详尽阐述，旨在为相关从业人员提供一套实用、可靠的操作指南，确保灭火系统在实际应用中发挥最大效能。

柜式七氟丙烷气体灭火系统作为一种先进的自动消防设施，其主要特点是响应迅速、灭火效果好、对环境和设备损害小。

该系统通过探测火灾初期阶段的烟雾、温度等参数，自动释放七氟丙烷气体，实现快速灭火。

其安装与施工质量的优劣直接关系到灭火效果的好坏，必须予以高度重视。

本方案将全面介绍柜式七氟丙烷气体灭火系统的安装与施工流程，包括前期准备、设备安装、管道布局、系统调试等关键环节。

方案还将强调安全文明施工的重要性，确保施工过程中严格遵守相关法规标准，保障作业人员安全，减少对环境的影响。

本方案的制定旨在提高柜式七氟丙烷气体灭火系统安装与施工的质量和效率，为社会的消防安全提供有力保障。

通过本方案的实施，将有效促进灭火系统技术的普及与应用，为构建和谐社会创造更加安全的环境。

1. 项目背景介绍随着现代社会的不断发展，安全防护的需求日益增长，尤其在需要重点关注火灾防控的场所，如数据中心、博物馆、图书馆等。

柜式七氟丙烷气体灭火系统因其高效、环保、灵活的灭火特性，在现代消防安全领域得到了广泛应用。

本项目旨在安装一套先进的柜式七氟丙烷气体灭火系统，以满足特定场所的消防安全需求。

考虑到不同场所的特定环境和安全需求，本项目的实施旨在提供一种定制化的解决方案。

随着技术的不断进步和消防标准的不断更新，传统的灭火系统已不能满足现代消防安全的需求。

本项目的实施不仅是安全需求的体现，更是顺应技术发展和消防标准升级的重要举措。

通过对现有消防系统的升级改造，不仅能够提高消防安全水平，还能为未来的消防安全工作打下坚实的基础。
