危急遮断系统(ETS)

汽轮机危急遮断保护系统(ETS) 设备概述汽轮机是哈尔滨汽轮机厂生产的CLN600-24.2/566/566型冲动式、超临界、一次中间再热、三缸四排汽、单轴、双背压凝汽式汽轮机。

机组的汽机本体危急遮断保护（ETS）系统，采用XXXX控制系统，以满足保护所需要快速性的要求。

整个ETS系统在汽轮机的危急情况下和接受到锅炉、电气要求停机的指令后，系统发信号打开四个遮断电磁阀，快速泄掉AST 油管的油压，实现紧急停机。

ETS系统包括的保护(跳机)项目有：1、EH油压低2、润滑油压低3、凝汽器真空低14、凝汽器真空低25、轴振大6、手动停机7、TSI超速8、主蒸汽过热度低9、发电机故障10、DEH失电11、MFT12、DEH超速13、轴向位移大14、汽机差胀大15、综合瓦振大16、定子冷却水差压低17、定子冷却水流量低共17项。

ETS采用失电动作，给AST电磁阀供电的两路110VDC电源取自热工直流电源屏。

1、EH油压低停机保护就地有四个EH油压低压力开关，压力低于设定值时发“1”。

ETS组态中采用双通道“或-与”逻辑，每个通道有两个压力开关，当每个通道中各有一个压力开关检测到EH油压低至8.0MPa时，ETS逻辑判断后执行停机，并作事故记忆。

试验时，汽机挂闸，人工手动调整EH油压试验块上的压力泄放阀慢慢泄压，达到跳机定值时ETS动作正常，首出记录正常。

2、润滑油压低停机保护就地有四个润滑油压低压力开关，压力低于设定值时发“1”。

ETS组态采用双通道“或-与”逻辑，每个通道有两个压力开关，当每个通道中各有一个压力开关检测到润滑油压低至0.076MPa时，ETS逻辑判断后执行停机，并作事故记忆。

试验时，汽机挂闸，人工手动调整润滑油压试验块上的压力泄放阀慢慢泄压，达到跳机定值时ETS动作正常，首出记录正常。

3、凝汽器真空低停机保护分为高背压凝汽器真空低和低背压凝汽器真空低，两者相互独立。

对高/低背压凝汽器就地各有四个真空低压力开关，压力低于设定值时发“1”。

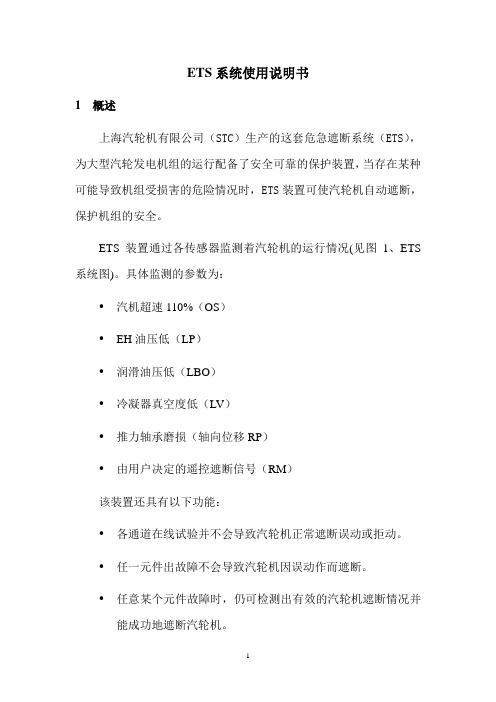

ETS系统使用说明书1 概述上海汽轮机有限公司（STC）生产的这套危急遮断系统（ETS），为大型汽轮发电机组的运行配备了安全可靠的保护装置，当存在某种可能导致机组受损害的危险情况时，ETS装置可使汽轮机自动遮断，保护机组的安全。

ETS装置通过各传感器监测着汽轮机的运行情况(见图1、ETS 系统图)。

具体监测的参数为：•汽机超速110%（OS）•EH油压低（LP）•润滑油压低（LBO）•冷凝器真空度低（LV）•推力轴承磨损（轴向位移RP）•由用户决定的遥控遮断信号（RM）该装置还具有以下功能：•各通道在线试验并不会导致汽轮机正常遮断误动或拒动。

•任一元件出故障不会导致汽轮机因误动作而遮断。

•任意某个元件故障时，仍可检测出有效的汽轮机遮断情况并能成功地遮断汽轮机。

该套ETS装置有一个控制柜和一块运行人员试验面板（图2，3，4），控制柜中有两排可编程逻辑控制器（PLC）组件，一个超速控制箱，其中有三个带处理和显示功能的转速继电器，一个交流电源箱，一个直流电源箱以及位于控制柜背面的二排输入输出端子（U1-U4）。

PLC组件是由两套独立的PLC组件组成：主PLC（MPLC）和辅助PLC（BPLC），这些PLC组件采用智能遮断逻辑，必要时提供准确的汽轮机遮断，每一组PLC均包括处理器卡（CPU）和I/O接口卡，CPU含有遮断逻辑，I/O接口组件提供接口功能，下面一排构成MPLC，提供全部遮断、报警和试验功能。

上面一排处理器为BPLC。

这是含有遮断功能的冗余的PLC单元；如果主PLC故障，它将允许机组继续运行并仍具有遮断功能。

而在MPLC正常运行时，ETS具有全部遮断、报警和试验功能。

三个转速继电器均能够将独立的磁阻发送器的输入信号进行数字处理，并且当转速超过继电器设定点时，继电器的触点闭合或断开。

在每个转速继电器中有二个转速设定点触发二个独立的继电器，并提供转速指示，S1为正常超速设定点，通常被设定为额定转速的110%（3300 R/MIN），S2定义提高的超速设定点，通常定义为额定转速的114%（3420 R/MIN）。

危急遮断系统( ETS ）介绍1、系统概述：汽轮机危急遮断系统（ETS），根据汽轮机安全运行的要求，接受就地一次仪表或TSI二次仪表的停机信号，控制停机电磁阀，使汽轮机组紧急停机，保护汽轮机的安全。

危急遮断系统（ETS）对下列参数进行监视,一旦参数超越正常范围，通过停机电磁阀,使所有阀门油动机关闭。

ETS装置通过各传感器监测着汽轮机的运行情况(见图1、ETS系统图）.具体监测的参数为：·汽机超速110％· EH油压低·润滑油压低·冷凝器真空度低·推力轴承磨损（轴向位移大）·由用户决定的遥控遮断信号ETS系统应用了双通道概念,允许重要信号进行在线试验，在线试验时仍具有保护功能。

2、系统组成：ETS系统由下列各部分组成:一个安装遮断电磁阀和状态压力开关的危急遮断控制块、四个安装压力开关和试验电磁阀的试验遮断块、三个转速传感器、一个装设电气和电子硬件的控制柜以及一个遥控试验操作面板。

汽轮机上各传感器传递电信号给遮断控制柜,在控制柜中，控制器逻辑决定何时遮断自动停机危急遮断总管的油路。

2.1 危急遮断控制块危急遮断控制块当自动停机遮断电磁阀（20/AST）励磁关闭时，自动停机危急遮断总管中的油压就建立。

为了进行试验，这些电磁阀被布置成双通道.一个通道中的电磁阀失磁打开将使该通道遮断。

若要使自动停机遮断总管压力骤跌以关闭汽机的蒸汽进口阀门,二个通道必须都要遮断。

20/AST电磁阀是外导二级阀。

EH抗燃油压力作用于导阀活塞以关闭主阀。

每个通道的导阀压力由63/ASP压力开关监测，这个压力开关用来确定每个通道的遮断或复通状态，以及作为一个联锁，以防止当一个通道正在试验时同时再试另一个通道。

2.2 危急遮断试验块每个试验块组装件由一个钢制试验块、二个压力表、二个截止阀、二个电磁阀和三个针阀组成.每个组装件被布置成双通道.安装在前轴承座上的试验块组装件（该组装件一侧是从系统供油经节流孔流入，而另一侧与泄油或通风阀相连)与安装在附近的端子箱上的压力开关相连接。

汽轮机危急遮断系统ETS1 系统简介为了保证机组的安全运行，汽轮机设置自动停机遮断系统即ETS，其主要功能就是监视汽轮机的某些运行参数，当这些参数超过某运行限制值时，该系统动作，关闭高、中压主汽门和高、中压调速汽门。

1.1 主要监视参数ETS系统监视的主要参数有：主机转速、主机轴向位移、主机润滑油压力、EH油压力、汽机振动大(VB)、凝汽器真空及其他需要监视并用于跳机的保护(炉MFT、发电机主保护动作、DEH失电等)。

1.2 系统组成ETS控制系统由保护机柜、冗余电源组件、冗余中央控制处理单元及其输入输出卡件、隔离或扩展继电器、冗余跳闸电磁阀、试验电磁阀、压力开关、在线试验操作盘等组成。

其中保护机柜有两排可编程逻辑控制器（PLC）组件，一个超速控制箱，三个带处理和显示功能的转速继电器，一个交流电源箱，一个直流电源箱以及位于控制柜背后的两排输入输出端子（U1——U4）。

另外两套PLC共用一组I/O卡件，两组处理器单元（含CPU卡，I/O接口卡，电源卡，通讯卡）互为备用，两CPU卡中所存遮断逻辑完全一致。

三个转速继电器均能够将独立的磁阻发送器的输入信号进行数字处理，并且当转速超过继电器设定点时，继电器的触点闭合或断开。

在每个转速继电器中有二个转速设定点触发二个独立的继电器，并提供转速指示，S1为正常超速设定点，通常被设定为额定转速的110%（3300 r/min），S2定义提高的超速设定点，通常定义为额定转速的114%（3420 r/min）。

三只磁阻传感器探头探测转速。

当PLC逻辑指示出三个转速继电器中有两个转速超出设定点，PLC就发出超速信号遮断汽轮机，这样可以防止因一个传感器或转速继电器出故障，引起汽轮机遮断的误动或者拒动。

两排端子向用户提供现场输入输出信号接口。

交流电源箱要求两个独立的交流电源。

如果一个电源出故障，ETS 仍然具有保护作用，机组仍可继续运行。

两路独立的交流电源由控制柜下部的交流电源盒馈入。

汽轮机危急遮断保护系统(ETS) 设备概述汽轮机是哈尔滨汽轮机厂生产的CLN600-24.2/566/566型冲动式、超临界、一次中间再热、三缸四排汽、单轴、双背压凝汽式汽轮机。

机组的汽机本体危急遮断保护（ETS）系统，采用XXXX控制系统，以满足保护所需要快速性的要求。

整个ETS系统在汽轮机的危急情况下和接受到锅炉、电气要求停机的指令后，系统发信号打开四个遮断电磁阀，快速泄掉AST 油管的油压，实现紧急停机。

ETS系统包括的保护(跳机)项目有：1、EH油压低2、润滑油压低3、凝汽器真空低14、凝汽器真空低25、轴振大6、手动停机7、TSI超速8、主蒸汽过热度低9、发电机故障10、DEH失电11、MFT12、DEH超速13、轴向位移大14、汽机差胀大15、综合瓦振大16、定子冷却水差压低17、定子冷却水流量低共17项。

ETS采用失电动作，给AST电磁阀供电的两路110VDC电源取自热工直流电源屏。

1、EH油压低停机保护就地有四个EH油压低压力开关，压力低于设定值时发“1”。

ETS组态中采用双通道“或-与”逻辑，每个通道有两个压力开关，当每个通道中各有一个压力开关检测到EH油压低至8.0MPa时，ETS逻辑判断后执行停机，并作事故记忆。

试验时，汽机挂闸，人工手动调整EH油压试验块上的压力泄放阀慢慢泄压，达到跳机定值时ETS动作正常，首出记录正常。

2、润滑油压低停机保护就地有四个润滑油压低压力开关，压力低于设定值时发“1”。

ETS组态采用双通道“或-与”逻辑，每个通道有两个压力开关，当每个通道中各有一个压力开关检测到润滑油压低至0.076MPa时，ETS逻辑判断后执行停机，并作事故记忆。

试验时，汽机挂闸，人工手动调整润滑油压试验块上的压力泄放阀慢慢泄压，达到跳机定值时ETS动作正常，首出记录正常。

3、凝汽器真空低停机保护分为高背压凝汽器真空低和低背压凝汽器真空低，两者相互独立。

对高/低背压凝汽器就地各有四个真空低压力开关，压力低于设定值时发“1”。

危急遮断系统（ ETS ）介绍1、系统概述：汽轮机危急遮断系统（ETS）,根据汽轮机安全运行的要求,接受就地一次仪表或TSI二次仪表的停机信号，控制停机电磁阀,使汽轮机组紧急停机,保护汽轮机的安全.危急遮断系统(ETS）对下列参数进行监视,一旦参数超越正常范围，通过停机电磁阀，使所有阀门油动机关闭。

ETS装置通过各传感器监测着汽轮机的运行情况(见图1、ETS系统图）。

具体监测的参数为：·汽机超速110%· EH油压低·润滑油压低·冷凝器真空度低·推力轴承磨损(轴向位移大)·由用户决定的遥控遮断信号ETS系统应用了双通道概念，允许重要信号进行在线试验，在线试验时仍具有保护功能.2、系统组成：ETS系统由下列各部分组成：一个安装遮断电磁阀和状态压力开关的危急遮断控制块、四个安装压力开关和试验电磁阀的试验遮断块、三个转速传感器、一个装设电气和电子硬件的控制柜以及一个遥控试验操作面板.汽轮机上各传感器传递电信号给遮断控制柜，在控制柜中，控制器逻辑决定何时遮断自动停机危急遮断总管的油路。

2.1 危急遮断控制块危急遮断控制块当自动停机遮断电磁阀(20/AST）励磁关闭时,自动停机危急遮断总管中的油压就建立.为了进行试验，这些电磁阀被布置成双通道。

一个通道中的电磁阀失磁打开将使该通道遮断。

若要使自动停机遮断总管压力骤跌以关闭汽机的蒸汽进口阀门，二个通道必须都要遮断。

20/AST电磁阀是外导二级阀。

EH抗燃油压力作用于导阀活塞以关闭主阀。

每个通道的导阀压力由63/ASP压力开关监测，这个压力开关用来确定每个通道的遮断或复通状态，以及作为一个联锁,以防止当一个通道正在试验时同时再试另一个通道。

2.2 危急遮断试验块每个试验块组装件由一个钢制试验块、二个压力表、二个截止阀、二个电磁阀和三个针阀组成。

每个组装件被布置成双通道.安装在前轴承座上的试验块组装件（该组装件一侧是从系统供油经节流孔流入，而另一侧与泄油或通风阀相连)与安装在附近的端子箱上的压力开关相连接.在每个通道中均有一个节流孔,以使试验时被检测参数不受影响。

危急遮断系统介绍1.概述危急遮断系统ETS(Emergency Trip System）是汽轮机紧急跳闸系统，是汽轮机在紧急情况下的保护系统。

当汽轮机运行时，被监测的各项参数有任意一项或多项达到跳闸条件时，将使危急遮断电磁阀动作，迫使汽轮机安全油(AST油压)泄压，从而在最短的时间内关闭各个进汽阀门，使汽轮机紧急停机，保护汽轮机的安全。

2. 系统组成就地装置危急遮断及复位装置危急遮断控制块EH油压低遮断试验块润滑油压低遮断试验块真空低遮断试验块热工装置危急遮断控制柜操作面板3. ETS系统框图4. 危急遮断及复位装置5. 危急遮断器（机械超速保护）当自动停机遮断电磁阀（20/AST）励磁关闭时，自动停机危急遮断总管中的油压就建立。

为了进行试验，这些电磁阀被布置成双通道。

一个通道中的电磁阀失磁打开将使该通道遮断。

若要使自动停机遮断总管压力骤跌以关闭汽机的蒸汽进口阀门，二个通道必须都要遮断。

20/AST电磁阀是外导二级阀。

EH抗燃油压力作用于导阀活塞以关闭主阀。

每个通道的导阀压力由63/ASP压力开关监测，这个压力开关用来确定每个通道的遮断或复通状态，以及作为一个联锁，以防止当一个通道正在试验时同时再试另一个通道。

6. 危急遮断控制柜危急遮断控制柜由电源、PLC控制器、I/O模件、转速继电器、模拟信号发生器组成。

7. 西屋和西门子技术比较西屋机组 西门子机组· 采用机械超速保护 ＋电超速保护 · 保护信号采用开关量，压力信号均采用压力开关。

· TSI 装置将信号处理后将停机开关量信号送到ETS 。

· EH 油压，润滑油压和真空采用压力开关，配置试验块,可以在线试验。

· 采用总的停机遮断电磁阀 ，四取二配置。

· 两套电超速保护· 保护信号采用模拟量，压力均采用变送器，不采用压力开关。

· TSI 直接将模拟量送到ETS ，在ETS 内进行逻辑判断。

汽轮机危机遮断装置（ETS）1 作用：是用作汽轮发电机组在危急情况下的保护。

2 ETS监视保护的内容1)超速保护2)轴向位移保护3)润滑油压低保护4)抗燃油压低保护5)凝汽器真空低保护6)其他保护：由本体保护系统来的遥控停机项目：锅炉MFT/BT，发电机内部故障，DEH直流电源消失，#1-#8轴振大Ⅱ值，发电机主油开关跳闸等3 ETS的组成及原理ETS系统主要有以下几部分组成。

3.1 危急遮断油路危急遮断油路与阀门伺服执行机构一起，构成ETS的执行机构。

它分为AST 油路和OPC油路，两者之间用一逆止阀相连，AST油路与高、中压主汽门油路相连，OPC油路与高、中压调节阀相连，另外，机械超速遮断系统经隔膜阀与AST 油路发生连系。

动作时隔膜阀动作排油，使AST泄压，关闭所有主汽门和调节阀门。

遮断停机。

OPC油路主要用于防止汽轮机超速，避免危急遮断。

OPC动作油路失压时，使高中压调节阀关闭，使转速恢复额定值由于逆止阀的作用AST不会泄压，高中压主汽阀均不关闭，由调节阀控制转速。

AST油路主要用于危急情况下的自动泄压停机，当机组转速、油压、真空等超过允许值时，AST电磁阀动作打开，AST 和OPC 油路相继失压而关闭汽门停机。

3.2危急遮断控制块危急遮断控制单元的主要作用是在危急遮断电气柜和AST油路与OPC油路之间提供接口，为了安全、为了试验目的，AST电磁阀被设计成双通道，即两套并联工作。

通道1包括20-1/AST和20-3/AST，通道2包括20-2/AST和20-4/AST 电磁阀。

当任一停机条件具备时，打开所有的ＡＳＴ电磁阀以实现遮断停机。

3.3危急遮断电气柜危急遮断电气柜主要部件如下：电源组件、逻辑控制模块、继电器板、超速组件。

3.3.1电源组件由两个交流110V和两个直流24V电源组成。

3.3.2逻辑控制模块由输入模块C200-IA222，输出模块C200-OC24和可编程控制器组成。

3.3.3继电器板包括电源监视继电器，跳闸输出继电器。
