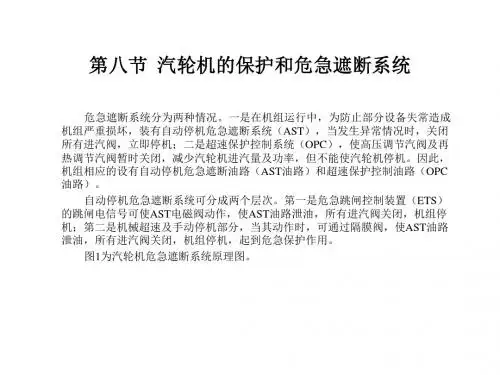

第8节 汽轮机的保护和危急遮断系统

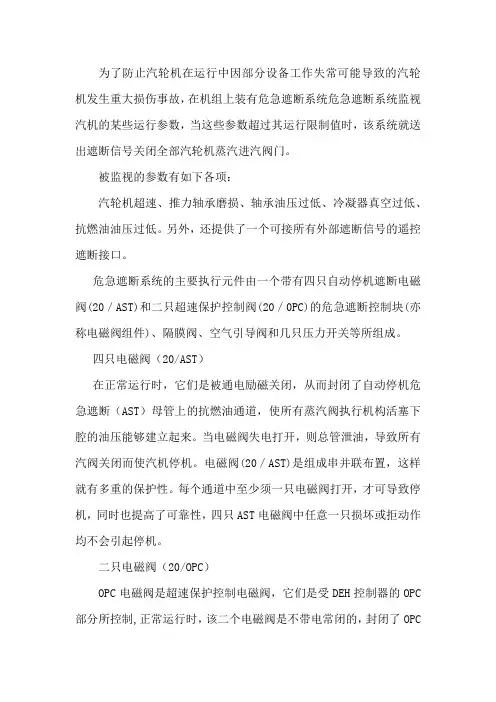

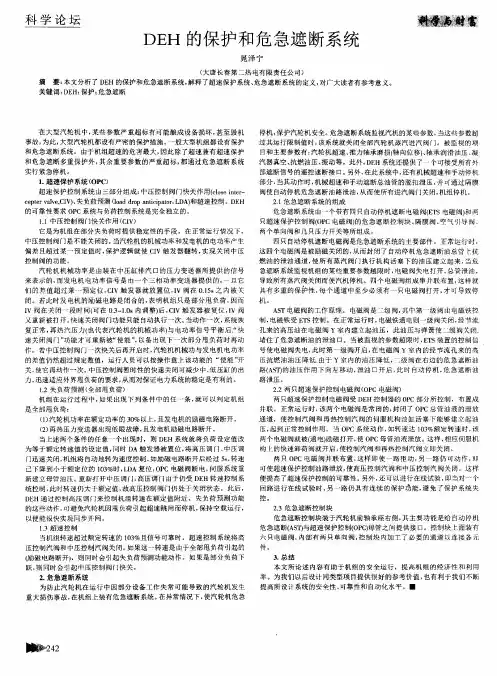

为了防止汽轮机在运行中因部分设备工作失常可能导致的汽轮机发生重大损伤事故，在机组上装有危急遮断系统危急遮断系统监视汽机的某些运行参数，当这些参数超过其运行限制值时，该系统就送出遮断信号关闭全部汽轮机蒸汽进汽阀门。

被监视的参数有如下各项：汽轮机超速、推力轴承磨损、轴承油压过低、冷凝器真空过低、抗燃油油压过低。

另外，还提供了一个可接所有外部遮断信号的遥控遮断接口。

危急遮断系统的主要执行元件由一个带有四只自动停机遮断电磁阀(20／AST)和二只超速保护控制阀(20／0PC)的危急遮断控制块(亦称电磁阀组件)、隔膜阀、空气引导阀和几只压力开关等所组成。

四只电磁阀（20/AST）在正常运行时，它们是被通电励磁关闭，从而封闭了自动停机危急遮断（AST）母管上的抗燃油通道，使所有蒸汽阀执行机构活塞下腔的油压能够建立起来。

当电磁阀失电打开，则总管泄油，导致所有汽阀关闭而使汽机停机。

电磁阀(20／AST)是组成串并联布置，这样就有多重的保护性。

每个通道中至少须一只电磁阀打开，才可导致停机，同时也提高了可靠性，四只AST电磁阀中任意一只损坏或拒动作均不会引起停机。

二只电磁阀（20/OPC）OPC电磁阀是超速保护控制电磁阀，它们是受DEH控制器的OPC 部分所控制,正常运行时，该二个电磁阀是不带电常闭的，封闭了OPC总管油液的泄放通道，使调节汽阀和再热调节汽阀的执行机构活塞下腔能够建立起油压，一旦OPC控制板动作，例如转速达103%额定转速时，该二个电磁阀就被励励磁（通电）打开，使OPC母管油液泄放。

这样，相应执行机构上的卸荷阀就快速开启，使调节汽阀和再热调节汽阀迅速关闭。

危急遮断控制块该控制块主要功能是为自动停机危急遮断（与超速保护控制（OPC）母管之间提供接口。

控制块上面装有六只电磁阀(四只AST电磁阀，二只OPC电磁阀)，内部有二只单向阀，控制块内加工了必要的通道，以连接各元件．所有孔口或为了连接内孔而必须钻通的通孔，都用螺塞塞住，每个螺塞都用“0”型圈密封。

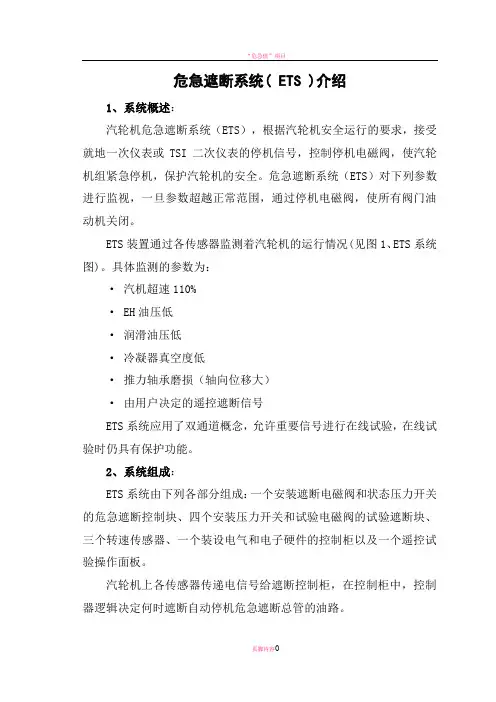

危急遮断系统( ETS )介绍1、系统概述：汽轮机危急遮断系统（ETS），根据汽轮机安全运行的要求，接受就地一次仪表或TSI二次仪表的停机信号，控制停机电磁阀，使汽轮机组紧急停机，保护汽轮机的安全。

危急遮断系统（ETS）对下列参数进行监视，一旦参数超越正常范围，通过停机电磁阀，使所有阀门油动机关闭。

ETS装置通过各传感器监测着汽轮机的运行情况(见图1、ETS系统图)。

具体监测的参数为：·汽机超速110%· EH油压低·润滑油压低·冷凝器真空度低·推力轴承磨损（轴向位移大）·由用户决定的遥控遮断信号ETS系统应用了双通道概念，允许重要信号进行在线试验，在线试验时仍具有保护功能。

2、系统组成：ETS系统由下列各部分组成：一个安装遮断电磁阀和状态压力开关的危急遮断控制块、四个安装压力开关和试验电磁阀的试验遮断块、三个转速传感器、一个装设电气和电子硬件的控制柜以及一个遥控试验操作面板。

汽轮机上各传感器传递电信号给遮断控制柜，在控制柜中，控制器逻辑决定何时遮断自动停机危急遮断总管的油路。

2.1 危急遮断控制块危急遮断控制块当自动停机遮断电磁阀（20/AST）励磁关闭时，自动停机危急遮断总管中的油压就建立。

为了进行试验，这些电磁阀被布置成双通道。

一个通道中的电磁阀失磁打开将使该通道遮断。

若要使自动停机遮断总管压力骤跌以关闭汽机的蒸汽进口阀门，二个通道必须都要遮断。

20/AST电磁阀是外导二级阀。

EH抗燃油压力作用于导阀活塞以关闭主阀。

每个通道的导阀压力由63/ASP压力开关监测，这个压力开关用来确定每个通道的遮断或复通状态，以及作为一个联锁，以防止当一个通道正在试验时同时再试另一个通道。

2.2 危急遮断试验块每个试验块组装件由一个钢制试验块、二个压力表、二个截止阀、二个电磁阀和三个针阀组成。

每个组装件被布置成双通道。

安装在前轴承座上的试验块组装件（该组装件一侧是从系统供油经节流孔流入，而另一侧与泄油或通风阀相连）与安装在附近的端子箱上的压力开关相连接。

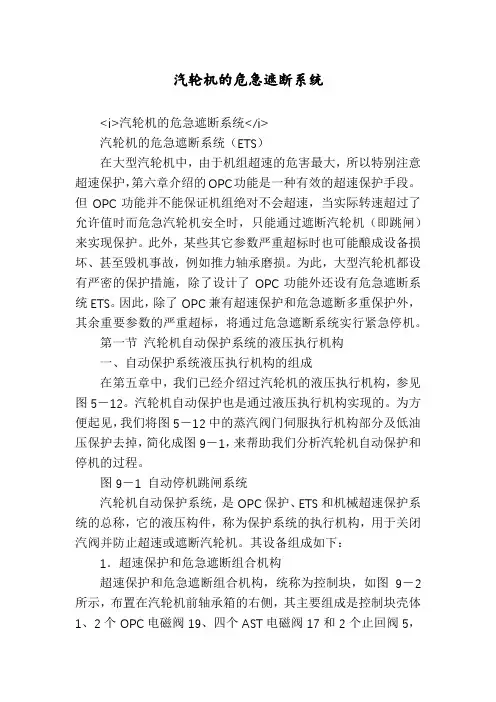

汽轮机的危急遮断系统<i>汽轮机的危急遮断系统</i>汽轮机的危急遮断系统（ETS）在大型汽轮机中，由于机组超速的危害最大，所以特别注意超速保护，第六章介绍的OPC功能是一种有效的超速保护手段。

但OPC功能并不能保证机组绝对不会超速，当实际转速超过了允许值时而危急汽轮机安全时，只能通过遮断汽轮机（即跳闸）来实现保护。

此外，某些其它参数严重超标时也可能酿成设备损坏、甚至毁机事故，例如推力轴承磨损。

为此，大型汽轮机都设有严密的保护措施，除了设计了OPC功能外还设有危急遮断系统ETS。

因此，除了OPC兼有超速保护和危急遮断多重保护外，其余重要参数的严重超标，将通过危急遮断系统实行紧急停机。

第一节汽轮机自动保护系统的液压执行机构一、自动保护系统液压执行机构的组成在第五章中，我们已经介绍过汽轮机的液压执行机构，参见图5－12。

汽轮机自动保护也是通过液压执行机构实现的。

为方便起见，我们将图5－12中的蒸汽阀门伺服执行机构部分及低油压保护去掉，简化成图9－1，来帮助我们分析汽轮机自动保护和停机的过程。

图9－1 自动停机跳闸系统汽轮机自动保护系统，是OPC保护、ETS和机械超速保护系统的总称，它的液压构件，称为保护系统的执行机构，用于关闭汽阀并防止超速或遮断汽轮机。

其设备组成如下：1．超速保护和危急遮断组合机构超速保护和危急遮断组合机构，统称为控制块，如图9－2所示，布置在汽轮机前轴承箱的右侧，其主要组成是控制块壳体1、2个OPC电磁阀19、四个AST电磁阀17和2个止回阀5，它们均组装在控制块上，为OPC和AST总管以及其它管件提供接口，这种组合构大大简化外部连接管道而提高了整体的可靠性，同时也有结构紧凑的特点。

（1）超速保护电磁阀（20/OPC，2个）该阀由DEH调节器OPC系统所控制。

机组正常运行进，该阀是关闭的，切断了OPC总管的泄油通道，使高压和中压调节汽阀油动机活塞的下腔能建立起油压，起正常的调节作用。

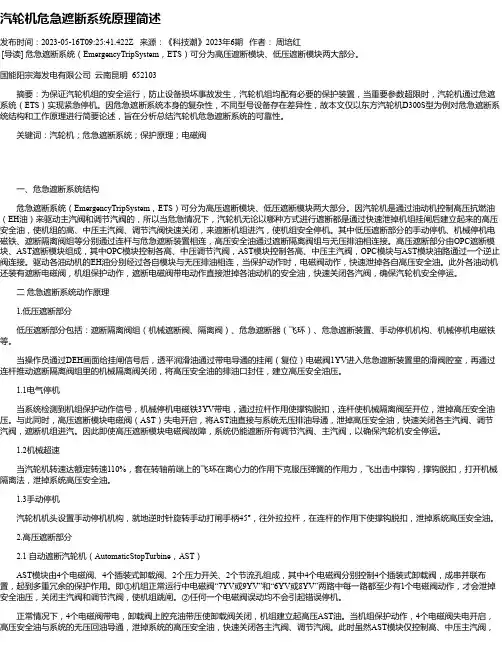

汽轮机危急遮断系统原理简述发布时间：2023-05-16T09:25:41.422Z 来源：《科技潮》2023年6期作者：周培红[导读] 危急遮断系统（EmergencyTripSystem，ETS）可分为高压遮断模块、低压遮断模块两大部分。

国能阳宗海发电有限公司云南昆明 652103摘要：为保证汽轮机组的安全运行，防止设备损坏事故发生，汽轮机组均配有必要的保护装置，当重要参数超限时，汽轮机通过危遮系统（ETS）实现紧急停机。

因危急遮断系统本身的复杂性，不同型号设备存在差异性，故本文仅以东方汽轮机D300S型为例对危急遮断系统结构和工作原理进行简要论述，旨在分析总结汽轮机危急遮断系统的可靠性。

关键词：汽轮机；危急遮断系统；保护原理；电磁阀一、危急遮断系统结构危急遮断系统（EmergencyTripSystem，ETS）可分为高压遮断模块、低压遮断模块两大部分。

因汽轮机是通过油动机控制高压抗燃油（EH油）来驱动主汽阀和调节汽阀的，所以当危急情况下，汽轮机无论以哪种方式进行遮断都是通过快速泄掉机组挂闸后建立起来的高压安全油，使机组的高、中压主汽阀、调节汽阀快速关闭，来遮断机组进汽，使机组安全停机。

其中低压遮断部分的手动停机、机械停机电磁铁、遮断隔离阀组等分别通过连杆与危急遮断装置相连，高压安全油通过遮断隔离阀组与无压排油相连接。

高压遮断部分由OPC遮断模块、AST遮断模块组成，其中OPC模块控制各高、中压调节汽阀，AST模块控制各高、中压主汽阀，OPC模块与AST模块油路通过一个逆止阀连接。

驱动各油动机的EH油分别经过各自模块与无压排油相连，当保护动作时，电磁阀动作，快速泄掉各自高压安全油。

此外各油动机还装有遮断电磁阀，机组保护动作，遮断电磁阀带电动作直接泄掉各油动机的安全油，快速关闭各汽阀，确保汽轮机安全停运。

二危急遮断系统动作原理1.低压遮断部分低压遮断部分包括：遮断隔离阀组（机械遮断阀、隔离阀）、危急遮断器（飞环）、危急遮断装置、手动停机机构、机械停机电磁铁等。

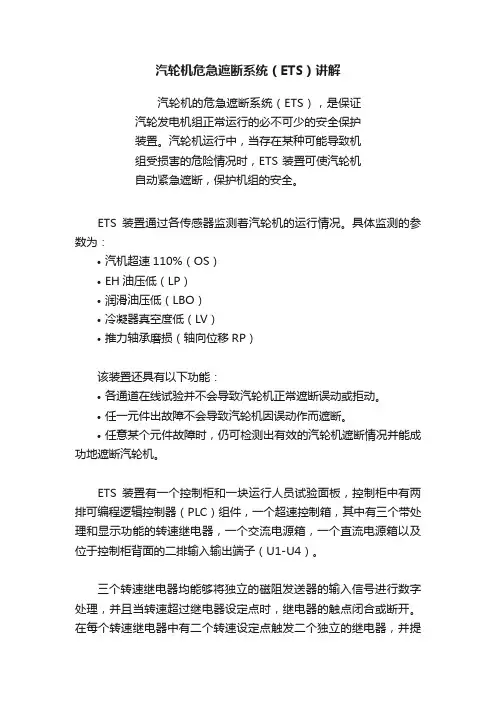

汽轮机危急遮断系统（ETS）讲解汽轮机的危急遮断系统（ETS），是保证汽轮发电机组正常运行的必不可少的安全保护装置。

汽轮机运行中，当存在某种可能导致机组受损害的危险情况时，ETS装置可使汽轮机自动紧急遮断，保护机组的安全。

ETS装置通过各传感器监测着汽轮机的运行情况。

具体监测的参数为：•汽机超速110%（OS）•EH油压低（LP）•润滑油压低（LBO）•冷凝器真空度低（LV）•推力轴承磨损（轴向位移RP）该装置还具有以下功能：•各通道在线试验并不会导致汽轮机正常遮断误动或拒动。

•任一元件出故障不会导致汽轮机因误动作而遮断。

•任意某个元件故障时，仍可检测出有效的汽轮机遮断情况并能成功地遮断汽轮机。

ETS装置有一个控制柜和一块运行人员试验面板，控制柜中有两排可编程逻辑控制器（PLC）组件，一个超速控制箱，其中有三个带处理和显示功能的转速继电器，一个交流电源箱，一个直流电源箱以及位于控制柜背面的二排输入输出端子（U1-U4）。

三个转速继电器均能够将独立的磁阻发送器的输入信号进行数字处理，并且当转速超过继电器设定点时，继电器的触点闭合或断开。

在每个转速继电器中有二个转速设定点触发二个独立的继电器，并提供转速指示，S1为正常超速设定点，通常被设定为额定转速的110%（3300R/MIN），S2定义提高的超速设定点，通常定义为额定转速的114%（3420R/MIN）。

三只磁阻传感器探头探测转速。

当PLC逻辑指示出三个转速继电器中有两个转速超出设定点，PLC就发出超速信号遮断汽轮机，这样可以防止因一个传感器或转速继电器出故障，引起汽轮机遮断的误动或者拒动。

交流电源箱要求两个独立的交流电源。

如果一个电源出故障，ETS 仍然具有保护作用，机组仍可继续运行。

两路独立的交流电源由控制柜下部的交流电源盒馈入。

功能说明1）ETS通电a.将两组相互独立的交流电源接到ETS柜内的交流电源盒端子上。

b.闭合直流电源面板及交流电源面板上的电源开关。

汽轮机危急遮断系统原理及优化分析摘要：汽轮机是一种将热能转化为机械能的设备。

汽轮机也称蒸汽透平发动机，是一种旋转式蒸汽动力装置，高温高压蒸汽穿过固定喷嘴成为加速的气流后喷射到叶片上，使装有叶片排的转子旋转，同时对外做功。

汽轮机是现代火力发电厂的主要设备，也用于冶金工业、化学工业、舰船动力装置中。

汽轮机按照做功原理可分为冲动式汽轮机、反动式汽轮机；按功能可分为凝汽式汽轮机、供热式汽轮机，供热式汽轮机又可以分为：背压式汽轮机、调节抽汽式汽轮机；按照参数高低可以分为：低压汽轮机、中压汽轮机、高压汽轮机、超高压汽轮机、亚临界压力汽轮机、超临界压力汽轮机。

汽轮机是一种将蒸汽的热能转化为机械功的旋转机械，是现代火力发电厂中应用最广泛的原动机。

关键词：汽轮机；危急遮断系统；逻辑存储；可靠性引言汽轮机在电力工业生产中发挥着十分重要的作用，在火力发电与驱动两方面均有广泛的应用，其安全平稳运行可直接影响发电系统工作质量。

但同时汽轮机属于精密设备，其安装工作是一项较为复杂和专业的工作，在安装过程中极易发生各种类型的质量问题，对整个发电系统会产生较为严重的破坏。

如安装汽轮机过程中有杂质进入到油系统内时，会导致轴颈被划伤；再如当压主汽门伺服阀发生卡死现象时，会导致伺服机构节流孔堵，继而对整个发电机组的平稳运行造成威胁。

基于此，在汽轮机安装阶段便需做好质量控制工作，以此为电厂正常的生产工作奠定基础。

1火电厂汽轮机的工作原理火电是传统的生产方式，也是当前我国最主要的能源产出形式，火电厂对技术要求非常高，整个运行过程中，需要各种设备相互配合，才能形成有效的运行，保证良好的供电用电质量。

再经过一系列环形。

同时，假设将锅炉视为火电厂的基础设备，那么，根据蒸汽能量与机械能的转换值还可以划分为速度级机、冲动级机和反动级汽轮机。

三者的工作原理都是通过蒸汽在喷嘴处膨胀来运行的，需要对此加强关注力度。

2危急遮断系统结构及原理基于PLC形式的ETS系统由1个控制柜和1个遥控试验面板组成。

汽轮机的挂闸过程和危急遮断装置的动作原理汽轮机的挂闸过程和危急遮断装置的动作原理汽轮机挂闸和危急遮断装置由危急遮断器滑阀、危急遮断器杠杆、撞击子、挂闸电磁阀、节流孔板和相关油管路构成。

油泵出口的油压力约2。

0MPa，一般经φ6节流孔板引入危急遮断器滑阀上部，称作挂闸油，挂闸电磁阀是一个两位三通电磁阀，它以旁路方式与挂闸油路相连；一股经φ6节流孔板引入危急遮断器滑阀中部，称作安全油，安全油另外引一路接到隔膜阀；一股经φ6节流孔引到危急遮断器滑阀下部，称作附加保安油。

危急遮断器滑阀作为这个装置的核心部件，主要由心轴、弹簧、滑阀、套筒、壳体、顶盖、底盖等组成，当滑阀处于上支点位置，即滑阀顶部端面K与顶盖接触时，安全油与排油不能接通，安全油压得以建立；当滑阀处于下支点位置,即滑阀凸肩与底盖接触时，安全油即与排油相通,安全油压消失，并通过隔膜阀、EH系统关闭主汽门,切断汽源而停机.当汽轮机处于停机状态时,危急遮断器滑阀跌落至下支点位置，安全油与排油相通，主汽门处于关闭位置。

所谓挂闸即是在汽轮机开机前，通过油压作用，使滑阀从下支点位置移到上支点位置，从而建立起安全油压,开启主汽门,以实现以后的汽轮机冲转等工作。

具体过程是:a．开启主油泵,挂闸电磁阀失电处于关闭状态,附加保安油和挂闸油油压相等，均是2.0MPa，但由于挂闸油对滑阀的作用面积大于附加保安油对滑阀的作用面积，所以滑阀被压在下支点位置,安全油与排油相通。

安全油压为零，主汽门仍处于关闭状态.b．给挂闸电磁阀通电，挂闸电磁阀处于泄放状态,挂闸油压由2.0MPa降为0,附加保安油将滑阀顶到上支点位置,安全油与排油的通道被封死，安全油压建立，由0升至2.0MPa，主汽门开启。

c。

挂闸电磁阀通电后延时5秒断电，挂闸电磁阀停止泄放，挂闸油压又从零升到2。

0MPa,此时由于滑阀的顶部端面K与顶盖贴合十分紧密，室B的压力油不能从密封面进入A室，而附加保安油对滑阀的作用面积大于挂闸油对滑阀的使用面积,滑阀不致跌落，仍然处于上支点位置,主汽门仍处于开启状态.汽轮机超速到一定转速时,装在汽轮机主轴上的撞击子由于离心力作用飞出，打击危急遮断器杠杆，杠杆转动迫使心轴克服弹簧力下移，B室的压力油经心轴进入A室，增大了滑阀上方的受油压作用面积，使滑阀上部油压作用力大于下部附加保安油压使用力，滑阀跌落直至下支点，其结果使安全油与排油相通，安全油压消失，并通过隔膜阀及EH系统关闭主汽门,切断汽源实现停机。

汽轮机的挂闸过程和危急遮断装置的动作原理汽轮机的挂闸过程和危急遮断装置的动作原理汽轮机挂闸和危急遮断装置由危急遮断器滑阀、危急遮断器杠杆、撞击子、挂闸电磁阀、节流孔板和相关油管路构成。

油泵出口的油压力约2.0MPa,一般经φ6节流孔板引入危急遮断器滑阀上部，称作挂闸油，挂闸电磁阀是一个两位三通电磁阀，它以旁路方式与挂闸油路相连；一股经φ6节流孔板引入危急遮断器滑阀中部,称作安全油，安全油另外引一路接到隔膜阀；一股经φ6节流孔引到危急遮断器滑阀下部，称作附加保安油。

危急遮断器滑阀作为这个装置的核心部件，主要由心轴、弹簧、滑阀、套筒、壳体、顶盖、底盖等组成,当滑阀处于上支点位置，即滑阀顶部端面K与顶盖接触时，安全油与排油不能接通，安全油压得以建立；当滑阀处于下支点位置,即滑阀凸肩与底盖接触时，安全油即与排油相通,安全油压消失,并通过隔膜阀、EH系统关闭主汽门,切断汽源而停机。

当汽轮机处于停机状态时，危急遮断器滑阀跌落至下支点位置,安全油与排油相通,主汽门处于关闭位置。

所谓挂闸即是在汽轮机开机前，通过油压作用，使滑阀从下支点位置移到上支点位置,从而建立起安全油压，开启主汽门,以实现以后的汽轮机冲转等工作。

具体过程是:a．开启主油泵，挂闸电磁阀失电处于关闭状态，附加保安油和挂闸油油压相等，均是2.0MPa，但由于挂闸油对滑阀的作用面积大于附加保安油对滑阀的作用面积，所以滑阀被压在下支点位置，安全油与排油相通。

安全油压为零，主汽门仍处于关闭状态。

b．给挂闸电磁阀通电，挂闸电磁阀处于泄放状态，挂闸油压由2.0MPa降为0，附加保安油将滑阀顶到上支点位置,安全油与排油的通道被封死，安全油压建立，由0升至2。

0MPa，主汽门开启.c。

挂闸电磁阀通电后延时5秒断电,挂闸电磁阀停止泄放，挂闸油压又从零升到2。

0MPa，此时由于滑阀的顶部端面K与顶盖贴合十分紧密，室B的压力油不能从密封面进入A室,而附加保安油对滑阀的作用面积大于挂闸油对滑阀的使用面积,滑阀不致跌落，仍然处于上支点位置，主汽门仍处于开启状态。

九、危急保安器危急保安器是汽轮机的机械式超速保护设备，当机组转速超出设定的脱扣转速时产生动作，通过遮断油门关闭速关阀和调节汽阀。

1．飞锤2．导向套筒3．导向片4．导向片5．弹簧6．导向环7．配重螺钉8．压紧螺母9．螺塞10．螺钉危急保安器通常是装在汽轮机转子位于前轴承座的轴段上，结构如图所示，导向套筒（2）装在转子上按配装要求加工的孔中并被弹簧（5）压住，弹簧的另一端压在飞锤（1）的台面上，飞锤的支承面顶着导向环（6）的定位面，而导向环则被压紧螺母（8）紧压在轴孔的定位面上，压紧螺母和螺塞（9）均用螺钉（10）骑缝锁紧。

在飞锤中心的螺孔中装有配重螺钉（7），若减短配重螺钉的长度（从开槽端去除）则可提高危急遮断器飞锤的出击转速。

在导向套筒和导向环中分别嵌装有用聚四氟乙烯制作的导向片（3）、（7），它们对飞锤起定位，导向作用并可减小飞锤动作的磨擦阻力。

飞锤和配重螺钉的质心与转子中心之间存在偏心距，因此当转子旋转时，飞锤便产生离心力，由于在运行转速范围内，弹簧力始终大于飞锤离心力，所以飞锤也就在它的装配位置保持不动，但当汽轮机转速超出设定的脱扣转速时，由于飞锤离心力大于弹簧力，飞锤在离心力作用下产生位移，随着偏心距的增加离心力阶跃增大，飞锤从转子中击出（行程为H）撞击遮断油门的拉钩，使油门脱扣关闭速关阀和调节汽阀。

一般汽轮机危急保安器的复位转速（飞锤击出后使其恢复到装配位置的转速）高于额定转速，因此在转速降至额定转速时便可进行遮断油门挂闸复位操作，使机组重新起动。

检修危急保安器时，装拆压紧螺母可用随机工具“两孔螺母旋具”，装拆配重螺钉时，先拆出螺塞，旋入随机工具“调整螺栓”，使其锥端与飞锤的锥孔配紧，这样在旋动螺钉时可防止飞锤转动。

十、危急遮断油门机械――液压式危急遮断油门是汽轮机的保护设备，当汽轮机在运行过程中出现故障时，危急遮断油门泄放速关油，引发速关阀和调节汽阀快速关闭而迫使机组紧急停机。

图1危急遮断油门滑阀（4）可在装入壳体（12）的套筒（2、8）中轴向滑动，滑阀上的凸肩（5）与套筒（2）的端面以及凸肩（6）的盘面与套筒（8）端面构成油路密封面并限定滑阀的轴向移动位置，滑阀左端加工成榫形插装在杠杆（14）的槽道中并用销与之铰接，滑阀右端装有活塞（9）。

汽轮机保护系统介绍！在大型汽轮机中，某些参数严重超标有可能酿成设备损坏甚至毁机事故。

为此，大型汽轮机都设有严密的保护措施。

由于机组超速的危害最大，因此，除了超速兼有超速保护和危急遮断多重保护外，其余重要参数的严重超标，都通过危急遮断系统实行紧急停机。

汽轮机保护系统包括以下三个部分：1）汽轮机超速保护：当机组转速超过设定值时，发出停机信号；2）电子保护系统：采集所有需要停机的模拟量的值，当这些值超过设定值时，发出停机信号；3）汽轮机遮断系统：接受所有的停机信号，使停机电磁阀动作，遮断机组。

一、汽轮机的超速保护系统1）OPC超速2）电气超速保护为了保证汽轮机超速保护的高可靠性，采用独立的三取二信号。

系统固定的进行周期性的试验。

超速保护系统响应速度快，具有高的可靠性及安全性。

转速探头采用非接触式的，共三只，另外还装有一只备用探头，安装在汽轮机轴周。

当汽轮机转动时，产生与转速成正比的脉冲信号。

每个探头采用独立的电源和模块，模块连续地诊断转速信号。

另外，模块设计有一个逻辑切换开关，从实际转速切换到试验转速，以对模块进行在线试验。

3）机械超速由危急遮断器、危急遮断装置、高压遮断组件和危急遮断装置连杆组成。

动作转速为额定转速的110%～111%(3300～3330r/min)。

当转速达到危急遮断器设定值时，危急遮断器的飞环（或飞锤）击出，打击危急遮断装置的撑钩，使撑钩脱扣，通过危急遮断装置连杆使高压遮断组件中的紧急遮断阀动作，切断高压保安油的进油并泄掉高压保安油，快速关闭各进汽阀，遮断机组进汽。

二、汽轮机遮断系统汽轮机遮断系统是一个连接电子保护、超速保护系统和遮断电磁阀的二通道系统，所有的汽轮机遮断指令，超速保护系统、电子保护系统、发电机保护、遮断按钮等产生停机信号，都通过汽轮机遮断系统动作遮断电磁阀遮断机组运行。

高压遮断电磁阀（AST电磁阀）组件AST电磁阀是将遮断保护装置发出的电气跳闸信号转换为液压信号的元件，四只AST电磁阀再串联组合在一起。

危急遮断系统（ ETS ）介绍1、系统概述：汽轮机危急遮断系统（ETS）,根据汽轮机安全运行的要求,接受就地一次仪表或TSI二次仪表的停机信号，控制停机电磁阀,使汽轮机组紧急停机,保护汽轮机的安全.危急遮断系统(ETS）对下列参数进行监视,一旦参数超越正常范围，通过停机电磁阀，使所有阀门油动机关闭。

ETS装置通过各传感器监测着汽轮机的运行情况(见图1、ETS系统图）。

具体监测的参数为：·汽机超速110%· EH油压低·润滑油压低·冷凝器真空度低·推力轴承磨损(轴向位移大)·由用户决定的遥控遮断信号ETS系统应用了双通道概念，允许重要信号进行在线试验，在线试验时仍具有保护功能.2、系统组成：ETS系统由下列各部分组成：一个安装遮断电磁阀和状态压力开关的危急遮断控制块、四个安装压力开关和试验电磁阀的试验遮断块、三个转速传感器、一个装设电气和电子硬件的控制柜以及一个遥控试验操作面板.汽轮机上各传感器传递电信号给遮断控制柜，在控制柜中，控制器逻辑决定何时遮断自动停机危急遮断总管的油路。

2.1 危急遮断控制块危急遮断控制块当自动停机遮断电磁阀(20/AST）励磁关闭时,自动停机危急遮断总管中的油压就建立.为了进行试验，这些电磁阀被布置成双通道。

一个通道中的电磁阀失磁打开将使该通道遮断。

若要使自动停机遮断总管压力骤跌以关闭汽机的蒸汽进口阀门，二个通道必须都要遮断。

20/AST电磁阀是外导二级阀。

EH抗燃油压力作用于导阀活塞以关闭主阀。

每个通道的导阀压力由63/ASP压力开关监测，这个压力开关用来确定每个通道的遮断或复通状态，以及作为一个联锁,以防止当一个通道正在试验时同时再试另一个通道。

2.2 危急遮断试验块每个试验块组装件由一个钢制试验块、二个压力表、二个截止阀、二个电磁阀和三个针阀组成。

每个组装件被布置成双通道.安装在前轴承座上的试验块组装件（该组装件一侧是从系统供油经节流孔流入，而另一侧与泄油或通风阀相连)与安装在附近的端子箱上的压力开关相连接.在每个通道中均有一个节流孔,以使试验时被检测参数不受影响。
