危急遮断系统(ETS)
- 格式：ppt
- 大小：550.00 KB
- 文档页数：24
下载文档原格式
合集下载
ETS系统简介
汽轮机危急遮断保护系统(ETS) 设备概述汽轮机是哈尔滨汽轮机厂生产的CLN600-24.2/566/566型冲动式、超临界、一次中间再热、三缸四排汽、单轴、双背压凝汽式汽轮机。
机组的汽机本体危急遮断保护（ETS）系统，采用XXXX控制系统，以满足保护所需要快速性的要求。
整个ETS系统在汽轮机的危急情况下和接受到锅炉、电气要求停机的指令后，系统发信号打开四个遮断电磁阀，快速泄掉AST 油管的油压，实现紧急停机。
ETS系统包括的保护(跳机)项目有：1、EH油压低2、润滑油压低3、凝汽器真空低14、凝汽器真空低25、轴振大6、手动停机7、TSI超速8、主蒸汽过热度低9、发电机故障10、DEH失电11、MFT12、DEH超速13、轴向位移大14、汽机差胀大15、综合瓦振大16、定子冷却水差压低17、定子冷却水流量低共17项。
ETS采用失电动作，给AST电磁阀供电的两路110VDC电源取自热工直流电源屏。
1、EH油压低停机保护就地有四个EH油压低压力开关，压力低于设定值时发“1”。
ETS组态中采用双通道“或-与”逻辑，每个通道有两个压力开关，当每个通道中各有一个压力开关检测到EH油压低至8.0MPa时，ETS逻辑判断后执行停机，并作事故记忆。
试验时，汽机挂闸，人工手动调整EH油压试验块上的压力泄放阀慢慢泄压，达到跳机定值时ETS动作正常，首出记录正常。
2、润滑油压低停机保护就地有四个润滑油压低压力开关，压力低于设定值时发“1”。
ETS组态采用双通道“或-与”逻辑，每个通道有两个压力开关，当每个通道中各有一个压力开关检测到润滑油压低至0.076MPa时，ETS逻辑判断后执行停机，并作事故记忆。
试验时，汽机挂闸，人工手动调整润滑油压试验块上的压力泄放阀慢慢泄压，达到跳机定值时ETS动作正常，首出记录正常。
3、凝汽器真空低停机保护分为高背压凝汽器真空低和低背压凝汽器真空低，两者相互独立。
对高/低背压凝汽器就地各有四个真空低压力开关，压力低于设定值时发“1”。
ETS系统使用说明书

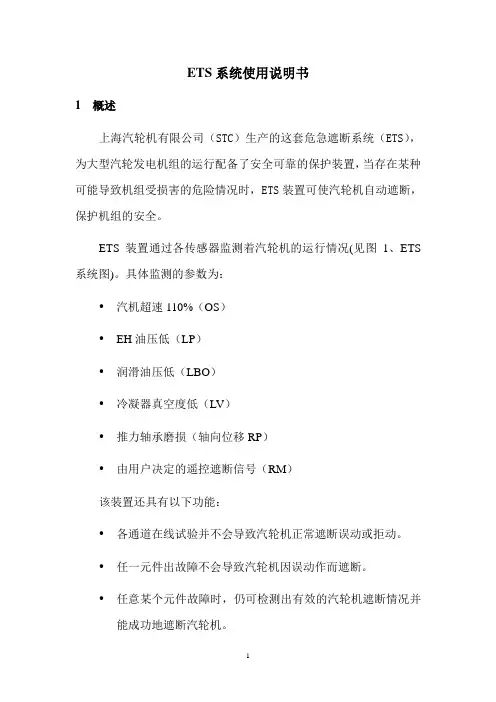

ETS系统使用说明书1 概述上海汽轮机有限公司（STC）生产的这套危急遮断系统（ETS），为大型汽轮发电机组的运行配备了安全可靠的保护装置，当存在某种可能导致机组受损害的危险情况时，ETS装置可使汽轮机自动遮断，保护机组的安全。
ETS装置通过各传感器监测着汽轮机的运行情况(见图1、ETS 系统图)。
具体监测的参数为：•汽机超速110%（OS）•EH油压低（LP）•润滑油压低（LBO）•冷凝器真空度低（LV）•推力轴承磨损（轴向位移RP）•由用户决定的遥控遮断信号（RM）该装置还具有以下功能：•各通道在线试验并不会导致汽轮机正常遮断误动或拒动。
•任一元件出故障不会导致汽轮机因误动作而遮断。
•任意某个元件故障时，仍可检测出有效的汽轮机遮断情况并能成功地遮断汽轮机。
该套ETS装置有一个控制柜和一块运行人员试验面板（图2，3，4），控制柜中有两排可编程逻辑控制器（PLC）组件，一个超速控制箱，其中有三个带处理和显示功能的转速继电器，一个交流电源箱，一个直流电源箱以及位于控制柜背面的二排输入输出端子（U1-U4）。
PLC组件是由两套独立的PLC组件组成：主PLC（MPLC）和辅助PLC（BPLC），这些PLC组件采用智能遮断逻辑，必要时提供准确的汽轮机遮断，每一组PLC均包括处理器卡（CPU）和I/O接口卡，CPU含有遮断逻辑，I/O接口组件提供接口功能，下面一排构成MPLC，提供全部遮断、报警和试验功能。
上面一排处理器为BPLC。
这是含有遮断功能的冗余的PLC单元；如果主PLC故障，它将允许机组继续运行并仍具有遮断功能。
而在MPLC正常运行时，ETS具有全部遮断、报警和试验功能。
三个转速继电器均能够将独立的磁阻发送器的输入信号进行数字处理，并且当转速超过继电器设定点时，继电器的触点闭合或断开。
在每个转速继电器中有二个转速设定点触发二个独立的继电器，并提供转速指示，S1为正常超速设定点，通常被设定为额定转速的110%（3300 R/MIN），S2定义提高的超速设定点，通常定义为额定转速的114%（3420 R/MIN）。
危急遮断系统介绍
危急遮断系统( ETS ）介绍1、系统概述：汽轮机危急遮断系统（ETS），根据汽轮机安全运行的要求，接受就地一次仪表或TSI二次仪表的停机信号，控制停机电磁阀，使汽轮机组紧急停机，保护汽轮机的安全。
危急遮断系统（ETS）对下列参数进行监视,一旦参数超越正常范围，通过停机电磁阀,使所有阀门油动机关闭。
ETS装置通过各传感器监测着汽轮机的运行情况(见图1、ETS系统图）.具体监测的参数为：·汽机超速110％· EH油压低·润滑油压低·冷凝器真空度低·推力轴承磨损（轴向位移大）·由用户决定的遥控遮断信号ETS系统应用了双通道概念,允许重要信号进行在线试验，在线试验时仍具有保护功能。
2、系统组成：ETS系统由下列各部分组成:一个安装遮断电磁阀和状态压力开关的危急遮断控制块、四个安装压力开关和试验电磁阀的试验遮断块、三个转速传感器、一个装设电气和电子硬件的控制柜以及一个遥控试验操作面板。
汽轮机上各传感器传递电信号给遮断控制柜,在控制柜中，控制器逻辑决定何时遮断自动停机危急遮断总管的油路。
2.1 危急遮断控制块危急遮断控制块当自动停机遮断电磁阀（20/AST）励磁关闭时，自动停机危急遮断总管中的油压就建立。
为了进行试验，这些电磁阀被布置成双通道.一个通道中的电磁阀失磁打开将使该通道遮断。
若要使自动停机遮断总管压力骤跌以关闭汽机的蒸汽进口阀门,二个通道必须都要遮断。
20/AST电磁阀是外导二级阀。
EH抗燃油压力作用于导阀活塞以关闭主阀。
每个通道的导阀压力由63/ASP压力开关监测，这个压力开关用来确定每个通道的遮断或复通状态，以及作为一个联锁，以防止当一个通道正在试验时同时再试另一个通道。
2.2 危急遮断试验块每个试验块组装件由一个钢制试验块、二个压力表、二个截止阀、二个电磁阀和三个针阀组成.每个组装件被布置成双通道.安装在前轴承座上的试验块组装件（该组装件一侧是从系统供油经节流孔流入，而另一侧与泄油或通风阀相连)与安装在附近的端子箱上的压力开关相连接。
600MW超临界机组汽轮机危急遮断系统( ETS )-
• 报警确认—— 当有任何一个输入信号处于非正常状态时，“报
经确认”灯变红，按一下此键，键上的灯变绿，表示运行人员 已经确认。
• 第二页、第三页、首出遮断、解除保护——这四个按键是画面
切换的功能键，按下后可以转到相应的画面。
3.2 常规在线试验（操作员试验面板）
• 在汽轮机已挂闸的情况下，才能进行在线试验。 • 在ETS试验面板上按“进入试验”键，进入试验方式。 • 按下要试验项目的功能键（例如：EH油压、润滑油压、真空1、
进行试验。
• 超速1、超速2、超速3——在按下“进入试验”键后选择超速 试
验通道，再按“试验确认”键，即可进行该超速通道的试验。
• 试验复位——复置试验，使电磁阀20-1/AST，20-3/AST，20-
2/AST或20-4/AST励磁，复置相应的试验通道。
• 退出试验——退出试验功能，它也能复置遮断，使20-1，
3/AST或20-2，4/AST励磁，指示出汽机被复置。
• EH油压——EH油压试验选择键，带灯按键，灯正常时为绿色，
变红表示选择EH油压试验或在正常状态时指示63-1，2，3， 4/LP压力开关触点动作。
• 润滑油压——润滑油压试验选择键，带灯按键，灯正常时为绿 色
，变红表示选择润滑油压试验或在正常状态时，指示63-1，2， 3 ，4/LBO压力开关触点动作。
为运行人员的信号监测及在线试 验操作。ETS现场接口有两排端 子排，提供了与下面设备相连的 接点：
• 来自三个独立的转速探头的信号 • 到遮断电磁阀的电源 • 监测遮断状况的压力开关 • 对汽机运行时重要的监视参数，
如轴承油压、EH油压和冷凝器 真空度等进行监测的压力开关。
• 轴向位移传感器 • 对查检运行状况进行控制的试验
经确认”灯变红，按一下此键，键上的灯变绿，表示运行人员 已经确认。
• 第二页、第三页、首出遮断、解除保护——这四个按键是画面
切换的功能键，按下后可以转到相应的画面。
3.2 常规在线试验（操作员试验面板）
• 在汽轮机已挂闸的情况下，才能进行在线试验。 • 在ETS试验面板上按“进入试验”键，进入试验方式。 • 按下要试验项目的功能键（例如：EH油压、润滑油压、真空1、
进行试验。
• 超速1、超速2、超速3——在按下“进入试验”键后选择超速 试
验通道，再按“试验确认”键，即可进行该超速通道的试验。
• 试验复位——复置试验，使电磁阀20-1/AST，20-3/AST，20-
2/AST或20-4/AST励磁，复置相应的试验通道。
• 退出试验——退出试验功能，它也能复置遮断，使20-1，
3/AST或20-2，4/AST励磁，指示出汽机被复置。
• EH油压——EH油压试验选择键，带灯按键，灯正常时为绿色，
变红表示选择EH油压试验或在正常状态时指示63-1，2，3， 4/LP压力开关触点动作。
• 润滑油压——润滑油压试验选择键，带灯按键，灯正常时为绿 色
，变红表示选择润滑油压试验或在正常状态时，指示63-1，2， 3 ，4/LBO压力开关触点动作。
为运行人员的信号监测及在线试 验操作。ETS现场接口有两排端 子排，提供了与下面设备相连的 接点：
• 来自三个独立的转速探头的信号 • 到遮断电磁阀的电源 • 监测遮断状况的压力开关 • 对汽机运行时重要的监视参数，
如轴承油压、EH油压和冷凝器 真空度等进行监测的压力开关。
• 轴向位移传感器 • 对查检运行状况进行控制的试验
危急遮断系统介绍
危急遮断系统( ETS )介绍1、系统概述：汽轮机危急遮断系统（ETS），根据汽轮机安全运行的要求，接受就地一次仪表或TSI二次仪表的停机信号，控制停机电磁阀，使汽轮机组紧急停机，保护汽轮机的安全。
危急遮断系统（ETS）对下列参数进行监视，一旦参数超越正常范围，通过停机电磁阀，使所有阀门油动机关闭。
ETS装置通过各传感器监测着汽轮机的运行情况(见图1、ETS系统图)。
具体监测的参数为：·汽机超速110%· EH油压低·润滑油压低·冷凝器真空度低·推力轴承磨损（轴向位移大）·由用户决定的遥控遮断信号ETS系统应用了双通道概念，允许重要信号进行在线试验，在线试验时仍具有保护功能。
2、系统组成：ETS系统由下列各部分组成：一个安装遮断电磁阀和状态压力开关的危急遮断控制块、四个安装压力开关和试验电磁阀的试验遮断块、三个转速传感器、一个装设电气和电子硬件的控制柜以及一个遥控试验操作面板。
汽轮机上各传感器传递电信号给遮断控制柜，在控制柜中，控制器逻辑决定何时遮断自动停机危急遮断总管的油路。
2.1 危急遮断控制块危急遮断控制块当自动停机遮断电磁阀（20/AST）励磁关闭时，自动停机危急遮断总管中的油压就建立。
为了进行试验，这些电磁阀被布置成双通道。
一个通道中的电磁阀失磁打开将使该通道遮断。
若要使自动停机遮断总管压力骤跌以关闭汽机的蒸汽进口阀门，二个通道必须都要遮断。
20/AST电磁阀是外导二级阀。
EH抗燃油压力作用于导阀活塞以关闭主阀。
每个通道的导阀压力由63/ASP压力开关监测，这个压力开关用来确定每个通道的遮断或复通状态，以及作为一个联锁，以防止当一个通道正在试验时同时再试另一个通道。
2.2 危急遮断试验块每个试验块组装件由一个钢制试验块、二个压力表、二个截止阀、二个电磁阀和三个针阀组成。
每个组装件被布置成双通道。
安装在前轴承座上的试验块组装件（该组装件一侧是从系统供油经节流孔流入，而另一侧与泄油或通风阀相连）与安装在附近的端子箱上的压力开关相连接。
汽轮机危急遮断系统ETS
汽轮机危急遮断系统ETS1 系统简介为了保证机组的安全运行，汽轮机设置自动停机遮断系统即ETS，其主要功能就是监视汽轮机的某些运行参数，当这些参数超过某运行限制值时，该系统动作，关闭高、中压主汽门和高、中压调速汽门。
1.1 主要监视参数ETS系统监视的主要参数有：主机转速、主机轴向位移、主机润滑油压力、EH油压力、汽机振动大(VB)、凝汽器真空及其他需要监视并用于跳机的保护(炉MFT、发电机主保护动作、DEH失电等)。
1.2 系统组成ETS控制系统由保护机柜、冗余电源组件、冗余中央控制处理单元及其输入输出卡件、隔离或扩展继电器、冗余跳闸电磁阀、试验电磁阀、压力开关、在线试验操作盘等组成。
其中保护机柜有两排可编程逻辑控制器（PLC）组件，一个超速控制箱，三个带处理和显示功能的转速继电器，一个交流电源箱，一个直流电源箱以及位于控制柜背后的两排输入输出端子（U1——U4）。
另外两套PLC共用一组I/O卡件，两组处理器单元（含CPU卡，I/O接口卡，电源卡，通讯卡）互为备用，两CPU卡中所存遮断逻辑完全一致。
三个转速继电器均能够将独立的磁阻发送器的输入信号进行数字处理，并且当转速超过继电器设定点时，继电器的触点闭合或断开。
在每个转速继电器中有二个转速设定点触发二个独立的继电器，并提供转速指示，S1为正常超速设定点，通常被设定为额定转速的110%（3300 r/min），S2定义提高的超速设定点，通常定义为额定转速的114%（3420 r/min）。
三只磁阻传感器探头探测转速。
当PLC逻辑指示出三个转速继电器中有两个转速超出设定点，PLC就发出超速信号遮断汽轮机，这样可以防止因一个传感器或转速继电器出故障，引起汽轮机遮断的误动或者拒动。
两排端子向用户提供现场输入输出信号接口。
交流电源箱要求两个独立的交流电源。
如果一个电源出故障，ETS 仍然具有保护作用，机组仍可继续运行。
两路独立的交流电源由控制柜下部的交流电源盒馈入。
ETS系统简介
汽轮机危急遮断保护系统(ETS) 设备概述汽轮机是哈尔滨汽轮机厂生产的CLN600-24.2/566/566型冲动式、超临界、一次中间再热、三缸四排汽、单轴、双背压凝汽式汽轮机。
机组的汽机本体危急遮断保护（ETS）系统，采用XXXX控制系统，以满足保护所需要快速性的要求。
整个ETS系统在汽轮机的危急情况下和接受到锅炉、电气要求停机的指令后，系统发信号打开四个遮断电磁阀，快速泄掉AST 油管的油压，实现紧急停机。
ETS系统包括的保护(跳机)项目有：1、EH油压低2、润滑油压低3、凝汽器真空低14、凝汽器真空低25、轴振大6、手动停机7、TSI超速8、主蒸汽过热度低9、发电机故障10、DEH失电11、MFT12、DEH超速13、轴向位移大14、汽机差胀大15、综合瓦振大16、定子冷却水差压低17、定子冷却水流量低共17项。
ETS采用失电动作，给AST电磁阀供电的两路110VDC电源取自热工直流电源屏。
1、EH油压低停机保护就地有四个EH油压低压力开关，压力低于设定值时发“1”。
ETS组态中采用双通道“或-与”逻辑，每个通道有两个压力开关，当每个通道中各有一个压力开关检测到EH油压低至8.0MPa时，ETS逻辑判断后执行停机，并作事故记忆。
试验时，汽机挂闸，人工手动调整EH油压试验块上的压力泄放阀慢慢泄压，达到跳机定值时ETS动作正常，首出记录正常。
2、润滑油压低停机保护就地有四个润滑油压低压力开关，压力低于设定值时发“1”。
ETS组态采用双通道“或-与”逻辑，每个通道有两个压力开关，当每个通道中各有一个压力开关检测到润滑油压低至0.076MPa时，ETS逻辑判断后执行停机，并作事故记忆。
试验时，汽机挂闸，人工手动调整润滑油压试验块上的压力泄放阀慢慢泄压，达到跳机定值时ETS动作正常，首出记录正常。
3、凝汽器真空低停机保护分为高背压凝汽器真空低和低背压凝汽器真空低，两者相互独立。
对高/低背压凝汽器就地各有四个真空低压力开关，压力低于设定值时发“1”。
危急遮断系统介绍---精品管理资料
危急遮断系统（ ETS ）介绍1、系统概述：汽轮机危急遮断系统（ETS）,根据汽轮机安全运行的要求,接受就地一次仪表或TSI二次仪表的停机信号，控制停机电磁阀,使汽轮机组紧急停机,保护汽轮机的安全.危急遮断系统(ETS）对下列参数进行监视,一旦参数超越正常范围，通过停机电磁阀，使所有阀门油动机关闭。
ETS装置通过各传感器监测着汽轮机的运行情况(见图1、ETS系统图）。
具体监测的参数为：·汽机超速110%· EH油压低·润滑油压低·冷凝器真空度低·推力轴承磨损(轴向位移大)·由用户决定的遥控遮断信号ETS系统应用了双通道概念，允许重要信号进行在线试验，在线试验时仍具有保护功能.2、系统组成：ETS系统由下列各部分组成：一个安装遮断电磁阀和状态压力开关的危急遮断控制块、四个安装压力开关和试验电磁阀的试验遮断块、三个转速传感器、一个装设电气和电子硬件的控制柜以及一个遥控试验操作面板.汽轮机上各传感器传递电信号给遮断控制柜，在控制柜中，控制器逻辑决定何时遮断自动停机危急遮断总管的油路。
2.1 危急遮断控制块危急遮断控制块当自动停机遮断电磁阀(20/AST）励磁关闭时,自动停机危急遮断总管中的油压就建立.为了进行试验，这些电磁阀被布置成双通道。
一个通道中的电磁阀失磁打开将使该通道遮断。
若要使自动停机遮断总管压力骤跌以关闭汽机的蒸汽进口阀门，二个通道必须都要遮断。
20/AST电磁阀是外导二级阀。
EH抗燃油压力作用于导阀活塞以关闭主阀。
每个通道的导阀压力由63/ASP压力开关监测，这个压力开关用来确定每个通道的遮断或复通状态，以及作为一个联锁,以防止当一个通道正在试验时同时再试另一个通道。
2.2 危急遮断试验块每个试验块组装件由一个钢制试验块、二个压力表、二个截止阀、二个电磁阀和三个针阀组成。
每个组装件被布置成双通道.安装在前轴承座上的试验块组装件（该组装件一侧是从系统供油经节流孔流入，而另一侧与泄油或通风阀相连)与安装在附近的端子箱上的压力开关相连接.在每个通道中均有一个节流孔,以使试验时被检测参数不受影响。
汽轮机危急遮断系统
（六）其他宝华功能 ETS系统还提供了遥控遮断汽轮机的接口，当 用遥控遮断汽轮机节点闭合时，继电器被短 接，引起电磁阀动作，使汽轮机遮断。 ETS系统还可以接收其他系统来的跳机信号， 例如，来自TSI系统的振动大保护、差胀大等 保护，来自锅炉的MFT信号，以及来自电气 系统、DEH系统的信号，这些信号由相应系统 检测后，其结果送ETS系统跳机。
（四）冷凝器真空低遮断
汽轮机运行中发生真空下降，直接影响到机 组的经济性和安全性。 真空每下降1%，汽耗约增加1%~2%。热焓降 减少会增大级的反动度，使轴向推力增加， 推力轴承承受的负荷加大，严重时使推力瓦 块乌金熔化。
汽轮机真空下降，还会使排汽温度升高，造 成低压缸热膨胀变形和低压缸后面的轴承上 抬，破坏机组的中心而发生振动；也会使凝 汽器铜管的内应力增大，破坏凝汽器的严密 性；使低压段端部轴封的径向间隙发生变化， 造成摩擦损失。 基于上述原因，必须设置冷凝器真空低遮断 保护。当真空值低于允许的极限值时，保护 动作，实行紧急停机。不同机组真空低限值 也不同。
（二）轴向位移遮断
汽轮机是由高温高压的蒸汽驱动的旋转机械， 进、排汽参数的差异，必然产生巨大的轴向 推力。汽轮机推力增大，使推力轴承过负荷， 破坏油膜，推力瓦块与推力盘之间就会产生 干摩擦，造成乌金熔化。这时，汽轮机转子 沿轴向移动，转动部件与静止部件发生摩擦 甚至碰撞，造成机械事故。
轴向位移测量装置由测量盘和传感器组成。 测量盘装在推力轴承附近。传感器一般采用 涡流探头来测量轴向移动，四个探头分为两 组，分别检测正向位移和负向位移。探头输 出的电压与探头表面与转子推力盘的距离成 正比，该信号经前置变换后，进入TSI系统。 TSI系统判断该信号大小超过遮断整定值时， 发出开关量触点信号至ETS系统，由ETS遮断 汽轮机。
危急遮断系统介绍
危急遮断系统介绍1.概述危急遮断系统ETS(Emergency Trip System）是汽轮机紧急跳闸系统，是汽轮机在紧急情况下的保护系统。
当汽轮机运行时，被监测的各项参数有任意一项或多项达到跳闸条件时，将使危急遮断电磁阀动作，迫使汽轮机安全油(AST油压)泄压，从而在最短的时间内关闭各个进汽阀门，使汽轮机紧急停机，保护汽轮机的安全。
2. 系统组成就地装置危急遮断及复位装置危急遮断控制块EH油压低遮断试验块润滑油压低遮断试验块真空低遮断试验块热工装置危急遮断控制柜操作面板3. ETS系统框图4. 危急遮断及复位装置5. 危急遮断器（机械超速保护）当自动停机遮断电磁阀（20/AST）励磁关闭时，自动停机危急遮断总管中的油压就建立。
为了进行试验，这些电磁阀被布置成双通道。
一个通道中的电磁阀失磁打开将使该通道遮断。
若要使自动停机遮断总管压力骤跌以关闭汽机的蒸汽进口阀门，二个通道必须都要遮断。
20/AST电磁阀是外导二级阀。
EH抗燃油压力作用于导阀活塞以关闭主阀。
每个通道的导阀压力由63/ASP压力开关监测，这个压力开关用来确定每个通道的遮断或复通状态，以及作为一个联锁，以防止当一个通道正在试验时同时再试另一个通道。
6. 危急遮断控制柜危急遮断控制柜由电源、PLC控制器、I/O模件、转速继电器、模拟信号发生器组成。
7. 西屋和西门子技术比较西屋机组 西门子机组· 采用机械超速保护 ＋电超速保护 · 保护信号采用开关量，压力信号均采用压力开关。
· TSI 装置将信号处理后将停机开关量信号送到ETS 。
· EH 油压，润滑油压和真空采用压力开关，配置试验块,可以在线试验。
· 采用总的停机遮断电磁阀 ，四取二配置。
· 两套电超速保护· 保护信号采用模拟量，压力均采用变送器，不采用压力开关。
· TSI 直接将模拟量送到ETS ，在ETS 内进行逻辑判断。
汽轮机危急遮断装置(ETS)
汽轮机危机遮断装置（ETS）1 作用：是用作汽轮发电机组在危急情况下的保护。
2 ETS监视保护的内容1)超速保护2)轴向位移保护3)润滑油压低保护4)抗燃油压低保护5)凝汽器真空低保护6)其他保护：由本体保护系统来的遥控停机项目：锅炉MFT/BT，发电机内部故障，DEH直流电源消失，#1-#8轴振大Ⅱ值，发电机主油开关跳闸等3 ETS的组成及原理ETS系统主要有以下几部分组成。
3.1 危急遮断油路危急遮断油路与阀门伺服执行机构一起，构成ETS的执行机构。
它分为AST 油路和OPC油路，两者之间用一逆止阀相连，AST油路与高、中压主汽门油路相连，OPC油路与高、中压调节阀相连，另外，机械超速遮断系统经隔膜阀与AST 油路发生连系。
动作时隔膜阀动作排油，使AST泄压，关闭所有主汽门和调节阀门。
遮断停机。
OPC油路主要用于防止汽轮机超速，避免危急遮断。
OPC动作油路失压时，使高中压调节阀关闭，使转速恢复额定值由于逆止阀的作用AST不会泄压，高中压主汽阀均不关闭，由调节阀控制转速。
AST油路主要用于危急情况下的自动泄压停机，当机组转速、油压、真空等超过允许值时，AST电磁阀动作打开，AST 和OPC 油路相继失压而关闭汽门停机。
3.2危急遮断控制块危急遮断控制单元的主要作用是在危急遮断电气柜和AST油路与OPC油路之间提供接口，为了安全、为了试验目的，AST电磁阀被设计成双通道，即两套并联工作。
通道1包括20-1/AST和20-3/AST，通道2包括20-2/AST和20-4/AST 电磁阀。
当任一停机条件具备时，打开所有的ＡＳＴ电磁阀以实现遮断停机。
3.3危急遮断电气柜危急遮断电气柜主要部件如下：电源组件、逻辑控制模块、继电器板、超速组件。
3.3.1电源组件由两个交流110V和两个直流24V电源组成。
3.3.2逻辑控制模块由输入模块C200-IA222，输出模块C200-OC24和可编程控制器组成。
3.3.3继电器板包括电源监视继电器，跳闸输出继电器。
危急遮断系统(ETS)
硬件组成
PLC处理器 输入模块 输出模块 PLC电源 TSX P57103M TSX DEY 16D2 TSX DEY 16T2 TSX PSY2600
编程
编写PLC程序 现以我厂1#ETS为例，编写程序流程如下： 我厂1#ETS装置内每一机有PLC电源TSX PSY2600 一块；PLC处理器TSX P57103M一块；PLC输入模 块TSX DEY 16D2四块；PLC输出模块TSX DSY 16T2四块。其输入、输出模块都为16位，双机分为 A机和B机。A机、B机模块分布图和程序完全一致。 其单机PLC模块分布见图九。 （一）PLC硬件组态大致分为以下步骤： 选择PLC处理器类型及存储卡，见图二。 选择PLC框架类型，见图五。 选择PLC输入模块类型，见图六。 选择PLC输出模块类型，见图八。 进入PLC梯形图编辑画面编程，见图十一。
停机项A A PLCA正常 OR 停机项B B PLCB正常 双机工作原理图 停机B 停机 停机A
3 、该ETS装置设有双路电源切换回路,在某一电源出现 故障时,自动切换到另一电源回路中继续工作，如果主 副电源同时故障主、副电源指示 灯亮，电压表示正常。 停机项：当有下列任一情况，PLC将送出停机 信号，汽机将打闸停机 a) 汽机超速停机 b) 发电机跳闸(逆功率保护) c) 轴向位移停机 d) EH油压过低停机 e) 背压停机 f) 润滑油压过低停机 g) 手动停机 h) DEH故障 j) 轴振大 i) 轴瓦温度高 g)回油温度高 k) 高压缸排汽温度高 l)胀差超限停机 m)非电量保护（备用1） 备用（2--6）
图六
点击OK后，同理将2 点击OK后，同理将2、3槽位选择为与1槽位相同的模块 槽位选择为与1
图七
右键点击第4槽位，选择Add Module，确定输出模块类型 右键点击第4槽位，选择Add Module，确定输出模块类型
汽轮机的危急遮断系统ETS
汽轮机的危急遮断系统（ETS）在大型汽轮机中，由于机组超速的危害最大，所以特别注意超速保护，第六章介绍的OPC功能是一种有效的超速保护手段。
但OPC功能并不能保证机组绝对不会超速，当实际转速超过了允许值时而危急汽轮机安全时，只能通过遮断汽轮机（即跳闸）来实现保护。
此外，某些其它参数严重超标时也可能酿成设备损坏、甚至毁机事故，例如推力轴承磨损。
为此，大型汽轮机都设有严密的保护措施，除了设计了OPC功能外还设有危急遮断系统ETS。
因此，除了OPC兼有超速保护和危急遮断多重保护外，其余重要参数的严重超标，将通过危急遮断系统实行紧急停机。
第一节汽轮机自动保护系统的液压执行机构一、自动保护系统液压执行机构的组成在第五章中，我们已经介绍过汽轮机的液压执行机构，参见图5－12。
汽轮机自动保护也是通过液压执行机构实现的。
为方便起见，我们将图5－12中的蒸汽阀门伺服执行机构部分及低油压保护去掉，简化成图9－1，来帮助我们分析汽轮机自动保护图9－1 自动停机跳闸系统汽轮机自动保护系统，是OPC保护、ETS和机械超速保护系统的总称，它的液压构件，称为保护系统的执行机构，用于关闭汽阀并防止超速或遮断汽轮机。
其设备组成如下：1．超速保护和危急遮断组合机构超速保护和危急遮断组合机构，统称为控制块，如图9－2所示，布置在汽轮机前轴承箱的右侧，其主要组成是控制块壳体1、2个OPC电磁阀19、四个AST电磁阀17和2个止回阀5，它们均组装在控制块上，为OPC和AST总管以及其它管件提供接口，这种组合构大大简化外部连接管道而提高了整体的可靠性，同时也有结构紧凑的特点。
（1）超速保护电磁阀（20/OPC，2个）该阀由DEH调节器OPC系统所控制。
机组正常运行进，该阀是关闭的，切断了OPC总管的泄油通道，使高压和中压调节汽阀油动机活塞的下腔能建立起油压，起正常的调节作用。
当OPC系统动作，例如转速达到103％额定转速时，该电磁阀被激励通道信号打开，使OPC总管泄去安全油，快速卸载阀随之打开，并泄去油动机动力油，使高压缸和中压缸的调节汽阀关闭。
汽轮机危急遮断系统（ETS）讲解
汽轮机危急遮断系统（ETS）讲解汽轮机的危急遮断系统（ETS），是保证汽轮发电机组正常运行的必不可少的安全保护装置。
汽轮机运行中，当存在某种可能导致机组受损害的危险情况时，ETS装置可使汽轮机自动紧急遮断，保护机组的安全。
ETS装置通过各传感器监测着汽轮机的运行情况。
具体监测的参数为：•汽机超速110%（OS）•EH油压低（LP）•润滑油压低（LBO）•冷凝器真空度低（LV）•推力轴承磨损（轴向位移RP）该装置还具有以下功能：•各通道在线试验并不会导致汽轮机正常遮断误动或拒动。
•任一元件出故障不会导致汽轮机因误动作而遮断。
•任意某个元件故障时，仍可检测出有效的汽轮机遮断情况并能成功地遮断汽轮机。
ETS装置有一个控制柜和一块运行人员试验面板，控制柜中有两排可编程逻辑控制器（PLC）组件，一个超速控制箱，其中有三个带处理和显示功能的转速继电器，一个交流电源箱，一个直流电源箱以及位于控制柜背面的二排输入输出端子（U1-U4）。
三个转速继电器均能够将独立的磁阻发送器的输入信号进行数字处理，并且当转速超过继电器设定点时，继电器的触点闭合或断开。
在每个转速继电器中有二个转速设定点触发二个独立的继电器，并提供转速指示，S1为正常超速设定点，通常被设定为额定转速的110%（3300R/MIN），S2定义提高的超速设定点，通常定义为额定转速的114%（3420R/MIN）。
三只磁阻传感器探头探测转速。
当PLC逻辑指示出三个转速继电器中有两个转速超出设定点，PLC就发出超速信号遮断汽轮机，这样可以防止因一个传感器或转速继电器出故障，引起汽轮机遮断的误动或者拒动。
交流电源箱要求两个独立的交流电源。
如果一个电源出故障，ETS 仍然具有保护作用，机组仍可继续运行。
两路独立的交流电源由控制柜下部的交流电源盒馈入。
功能说明1）ETS通电a.将两组相互独立的交流电源接到ETS柜内的交流电源盒端子上。
b.闭合直流电源面板及交流电源面板上的电源开关。
ETS说明书(300MW)资料
危急遮断系统( ETS )说明书1.系统概述：上海汽轮机有限公司（STC）生产的危急遮断系统（ETS），根据汽轮机安全运行的要求，接受就地一次仪表或TSI二次仪表的停机信号，控制停机电磁阀，使汽轮机组紧急停机，保护汽轮机的安全。
危急遮断系统（ETS）对下列参数进行监视，一旦参数超越正常范围，通过停机电磁阀，使所有阀门油动机关闭。
ETS装置通过各传感器监测着汽轮机的运行情况。
具体监测的参数为：·汽机超速110%· EH油压低·润滑油压低·冷凝器真空度低·推力轴承磨损（轴向位移大）·由用户决定的遥控遮断信号ETS系统应用了双通道概念，允许重要信号进行在线试验，在线试验时仍具有保护功能。
2.系统组成：ETS系统由下列各部分组成：一个安装遮断电磁阀和状态压力开关的危急遮断控制块、三个安装压力开关和试验电磁阀的试验遮断块、三个转速传感器、一个装设电气和电子硬件的控制柜以及一个遥1控试验操作盘。
汽轮机上各传感器传递电信号给遮断控制柜，在控制柜中，控制器逻辑决定何时遮断自动停机危急遮断总管的油路。
2.1 危急遮断控制块危急遮断控制块当自动停机遮断电磁阀（20/AST）励磁关闭时，自动停机危急遮断总管中的油压就建立。
为了进行试验，这些电磁阀被布置成双通道。
一个通道中的电磁阀失磁打开将使该通道遮断。
若要使自动停机遮断总管压力骤跌以关闭汽机的蒸汽进口阀门，二个通道必须都要遮断。
20/AST电磁阀是外导二级阀。
EH抗燃油压力作用于导阀活塞以关闭主阀。
每个通道的导阀压力由63/ASP压力开关监测，这个压力开关用来确定每个通道的遮断或复通状态，以及作为一个联锁，以防止当一个通道正在试验时同时再试另一个通道。
2.2 危急遮断试验块每个试验块组装件由一个钢制试验块、二个压力表、二个截止阀、二个电磁阀和三个针阀组成。
每个组装件被布置成双通道。
安装在前轴承座上的试验块组装件（该组装件一侧是从系统供油经节流孔流入，而另一侧与泄油或通风阀相连）与安装在附近的端子箱上的压力开关相连接。
ETS说明书(600MW)
可门电厂危急遮断系统( ETS ) 使用说明书上海汽轮机有限公司2006年3月1.系统概述：上海汽轮机有限公司（STC）生产的危急遮断系统（ETS），根据汽轮机安全运行的要求，接受就地一次仪表或TSI二次仪表的停机信号，控制停机电磁阀，使汽轮机组紧急停机，保护汽轮机的安全。
危急遮断系统（ETS）对下列参数进行监视，一旦参数超越正常范围，通过停机电磁阀，使所有阀门油动机关闭。
ETS装置通过各传感器监测着汽轮机的运行情况(见图1、ETS系统图)。
具体监测的参数为：·汽机超速110%· EH油压低·润滑油压低·冷凝器真空度低·推力轴承磨损（轴向位移大）·由用户决定的遥控遮断信号ETS系统应用了双通道概念，允许重要信号进行在线试验，在线试验时仍具有保护功能。
2.系统组成：ETS系统由下列各部分组成：一个安装遮断电磁阀和状态压力开关的危急遮断控制块、四个安装压力开关和试验电磁阀的试验遮断块、三个转速传感器、一个装设电气和电子硬件的控制柜以及一个遥控试验操作面板。
汽轮机上各传感器传递电信号给遮断控制柜，在控制柜中，控制器逻辑决定何时遮断自动停机危急遮断总管的油路。
2.1 危急遮断控制块危急遮断控制块当自动停机遮断电磁阀（20/AST）励磁关闭时，自动停机危急遮断总管中的油压就建立。
为了进行试验，这些电磁阀被布置成双通道。
一个通道中的电磁阀失磁打开将使该通道遮断。
若要使自动停机遮断总管压力骤跌以关闭汽机的蒸汽进口阀门，二个通道必须都要遮断。
20/AST电磁阀是外导二级阀。
EH抗燃油压力作用于导阀活塞以关闭主阀。
每个通道的导阀压力由63/ASP压力开关监测，这个压力开关用来确定每个通道的遮断或复通状态，以及作为一个联锁，以防止当一个通道正在试验时同时再试另一个通道。
2.2 危急遮断试验块每个试验块组装件由一个钢制试验块、二个压力表、二个截止阀、二个电磁阀和三个针阀组成。
第八章 汽轮机危急遮断系统讲诉
第八章汽轮机危急遮断系统（ETS）第一节ETS危急遮断的项目及整定值为了防止汽轮机在运行中因部分设备工作失常可能导致的汽轮机发生重大操作事故，在机组上装有危急遮断系统。
危急遮断系统监视汽机的某些运行参数，当这些参数超过其运行限制值时，该系统就送出遮断信号关闭全部汽轮机蒸汽进汽阀门，实现紧急停机。
一、ETS危急遮断的项目及整定值1、★汽机转速达到110%额定转速（OPT）；（动作转速值为3300rpm）注：机械遮断110%-112%额定转速（MOPT）；(动作转速值为3330rpm）2、●真空低于规定的极限值；（68kPa）3、●润滑油压下降超过极限值；（0.10MPa）4、★EH油压下降超过极限值；（9.5MPa）5、●转子轴向位移超过极限值；（≥+0.5mm或≤-0.7mm ）6、●高压缸排汽温度超过极限值；（>427℃）7、★透平压比低于极限值；（调节级压力与高缸排汽压力比低于1.7）8、●汽机轴振动达到危险值；（汽机侧≥130μm,发电机侧≥180μm）9、●轴瓦、推力瓦钨金温度超过极限值；（汽机侧≥110℃,发电机侧≥120℃）10、★集控室/就地手动停机（双按钮）；11、●DEH失电；12、●发电机冷却水断水保护；13、●备用四路；（电气遮断、锅炉遮断、旁路遮断、遥控遮断）带★标志的保护机械遮断油路控制信号为三取二方式。
ETS危急遮断系统的逻辑关系如图8-1所示图8-1ETS危急遮断系统的逻辑关系二、危急遮断的组成危急遮断系统分为两种情况。
一种是机组运行中，为防止部分设备失常造成设备严重损坏，装有自动停机危急遮断系统(AST)，当发生异常情况时，关闭所有进汽阀，紧急停机。
；二是超速保护控制系统(OPC),使高压调节汽阀及再热调节汽阀暂时关闭，减少汽轮机进汽量及功率，但不能使汽轮机停机。
因此机组相应设有自动停机危急遮断油路（AST）和超速保护控制油路（OPC）及机械遮断油路（MOPT），此外，手动停机也借助于机械遮断油路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图七
右键点击第4槽位，选择Add Module，确定输出模块类型
图八
点击OK后，同理将5、6槽位选择为与4槽位相同的模块
图九
点击关闭后，保存该设置。点击MAST Task后，右键点击Section选择Create 图十
点击确定，再点击PingSu进入梯形图编辑状态
图十一
按照停机信号逻辑图编写程序
日常维护
• ETS系统及设备的一些较普遍的故障的原因分析 及处理方法列表如下：
• 序号故障现象故障原因故障处理
• 1、参数未到达设定值ETS动作 可能是外围测 量设备动作不准确或线路出现短路或断路情况 检查外围测量设备和线路
• 2、参数到达设定值ETS未动作 线路断路或继 电器不能动作问题 检查线路，继电器有问题更 换继电器
• 3、参数以到达设定值并已送至ETS输入端， ETS未动作 EST输入模件已坏 更换输入模件
• 这是我的一点学习所得 • 如有不足之处，请大家反馈
指出
• --------------寒流0
功能
• 上电合上主、副电源断路器，主、副电源指示 灯亮，电压表示正常。
• 停机项：当有下列任一情况，PLC将送出停机 信号，汽机将打闸停机
• a) 汽机超速停机 b) 发电机跳闸(逆功率保护)
c) 轴向位移停机 d) EH油压过低停机
e) 背压停机
f) 润滑油压过低停机
g) 手动停机
h) DEH故障
安装
• 1建立PLC处理器与计算机之间的连 接。将通讯电缆一端接入PLC处理 器的TER接口，另一端接入计算机 的通讯串口
• 2、将编好的程序打开，点击PLC中 的Transfer Program，选择PC-PLC 传送程序
传送程序后，点击PLC中的Connect建立连接，再点击RUN将PLC投入 运行状态
• （一）PLC硬件组态大致分为以下步骤：
• 选择PLC处理器类型及存储卡，见图二。
• 选择PLC框架类型，见图五。
• 选择PLC输入模块类型，见图六。
• 选择PLC输出模块类型，见图八。
指令选择PLC处理器及存储卡，见图二
点击OK，保存该设置
• 现以我厂1#ETS为例，编写程序流程如下：
• 我厂1#ETS装置内每一机有PLC电源TSX PSY2600 一块；PLC处理器TSX P57103M一块；PLC输入模 块TSX DEY 16D2四块；PLC输出模块TSX DSY 16T2四块。其输入、输出模块都为16位，双机分为 A机和B机。A机、B机模块分布图和程序完全一致。 其单机PLC模块分布见图九。
j) 轴振大
i) 轴瓦温度高
g)回油温度高
k) 高压缸排汽温度高
l)胀差超限停机 m)非电量保护（备用1）
备用（2--6）
硬件组成
• PLC处理器 • 输入模块 • 输出模块 • PLC电源
TSX P57103M TSX DEY 16D2 TSX DEY 16T2 TSX PSY2600
编程
• 编写PLC程序
• 2、任一机A（B）发生故障时,都会给出本机的报 警信号,同时自动切断本机
• 的停机输出接点,而由另一机正常工作。双机工 作停机逻辑见图。
•
• • 停机项A
•
A 停机A
• PLCA正常
• • 停机项B
OR 停机
•
B 停机B
• PLCB正常
• 双机工作原理图
•
• 3 、该ETS装置设有双路电源切换回路,在某一电源出现 故障时,自动切换到另一电源回路中继续工作，如果主 副电源同时故障，则输出一交流电源失电报警信号。
• 我厂使用的ETS装置是由Modicon公司的TSX系 列可编程控制器（PLC）
工作原理
• 1、 ETS装置的双机PLC同时工作。从现场来的 输入信号进入本装置后同时到A机和B机,经过内 部逻辑自动处理后,给出相应的输出信号。以"汽 机超速"为例,当电超速停机信号输入本装置后,同 时进入A机和B机进行处理,同时输出停机信号。
135MW机组汽机保护系统
危急遮断系统（ETS）
• 1、概述 • 2、原理及功能 • 3、硬件组成 • 4、编程 • 5、安装 • 6、日常维护
概述
• ETS装置即汽轮机危急遮断系统，接受来自 TSI系统及汽轮机组其它系统来的报警或停机信 号进行逻辑处理，输出指示灯报警信号或汽轮机 遮断信号。为了使用方便，运行更可靠，ETS采 用了双冗余可编程控制器PLC进行逻辑处理，双 机PLC同时工作，任一动作均可跳机，当任一台 故障时PLC发出本机故障报警信号并自动切断此 机逻辑输出，由另一机正常工作，并有故障逻辑 输出。
图三
点击Configuration后，选择Hardware Configuration
图四
右键点击“0”的位置选择Replace Rack，根据模块的多少选择框架类型
图五
点击OK后，右键点击第1槽位，选择Add Module，确定输入模块类型
图六
点击OK后，同理将2、3槽位选择为与1槽位相同的模块
右键点击第4槽位，选择Add Module，确定输出模块类型
图八
点击OK后，同理将5、6槽位选择为与4槽位相同的模块
图九
点击关闭后，保存该设置。点击MAST Task后，右键点击Section选择Create 图十
点击确定，再点击PingSu进入梯形图编辑状态
图十一
按照停机信号逻辑图编写程序
日常维护
• ETS系统及设备的一些较普遍的故障的原因分析 及处理方法列表如下：
• 序号故障现象故障原因故障处理
• 1、参数未到达设定值ETS动作 可能是外围测 量设备动作不准确或线路出现短路或断路情况 检查外围测量设备和线路
• 2、参数到达设定值ETS未动作 线路断路或继 电器不能动作问题 检查线路，继电器有问题更 换继电器
• 3、参数以到达设定值并已送至ETS输入端， ETS未动作 EST输入模件已坏 更换输入模件
• 这是我的一点学习所得 • 如有不足之处，请大家反馈
指出
• --------------寒流0
功能
• 上电合上主、副电源断路器，主、副电源指示 灯亮，电压表示正常。
• 停机项：当有下列任一情况，PLC将送出停机 信号，汽机将打闸停机
• a) 汽机超速停机 b) 发电机跳闸(逆功率保护)
c) 轴向位移停机 d) EH油压过低停机
e) 背压停机
f) 润滑油压过低停机
g) 手动停机
h) DEH故障
安装
• 1建立PLC处理器与计算机之间的连 接。将通讯电缆一端接入PLC处理 器的TER接口，另一端接入计算机 的通讯串口
• 2、将编好的程序打开，点击PLC中 的Transfer Program，选择PC-PLC 传送程序
传送程序后，点击PLC中的Connect建立连接，再点击RUN将PLC投入 运行状态
• （一）PLC硬件组态大致分为以下步骤：
• 选择PLC处理器类型及存储卡，见图二。
• 选择PLC框架类型，见图五。
• 选择PLC输入模块类型，见图六。
• 选择PLC输出模块类型，见图八。
指令选择PLC处理器及存储卡，见图二
点击OK，保存该设置
• 现以我厂1#ETS为例，编写程序流程如下：
• 我厂1#ETS装置内每一机有PLC电源TSX PSY2600 一块；PLC处理器TSX P57103M一块；PLC输入模 块TSX DEY 16D2四块；PLC输出模块TSX DSY 16T2四块。其输入、输出模块都为16位，双机分为 A机和B机。A机、B机模块分布图和程序完全一致。 其单机PLC模块分布见图九。
j) 轴振大
i) 轴瓦温度高
g)回油温度高
k) 高压缸排汽温度高
l)胀差超限停机 m)非电量保护（备用1）
备用（2--6）
硬件组成
• PLC处理器 • 输入模块 • 输出模块 • PLC电源
TSX P57103M TSX DEY 16D2 TSX DEY 16T2 TSX PSY2600
编程
• 编写PLC程序
• 2、任一机A（B）发生故障时,都会给出本机的报 警信号,同时自动切断本机
• 的停机输出接点,而由另一机正常工作。双机工 作停机逻辑见图。
•
• • 停机项A
•
A 停机A
• PLCA正常
• • 停机项B
OR 停机
•
B 停机B
• PLCB正常
• 双机工作原理图
•
• 3 、该ETS装置设有双路电源切换回路,在某一电源出现 故障时,自动切换到另一电源回路中继续工作，如果主 副电源同时故障，则输出一交流电源失电报警信号。
• 我厂使用的ETS装置是由Modicon公司的TSX系 列可编程控制器（PLC）
工作原理
• 1、 ETS装置的双机PLC同时工作。从现场来的 输入信号进入本装置后同时到A机和B机,经过内 部逻辑自动处理后,给出相应的输出信号。以"汽 机超速"为例,当电超速停机信号输入本装置后,同 时进入A机和B机进行处理,同时输出停机信号。
135MW机组汽机保护系统
危急遮断系统（ETS）
• 1、概述 • 2、原理及功能 • 3、硬件组成 • 4、编程 • 5、安装 • 6、日常维护
概述
• ETS装置即汽轮机危急遮断系统，接受来自 TSI系统及汽轮机组其它系统来的报警或停机信 号进行逻辑处理，输出指示灯报警信号或汽轮机 遮断信号。为了使用方便，运行更可靠，ETS采 用了双冗余可编程控制器PLC进行逻辑处理，双 机PLC同时工作，任一动作均可跳机，当任一台 故障时PLC发出本机故障报警信号并自动切断此 机逻辑输出，由另一机正常工作，并有故障逻辑 输出。
图三
点击Configuration后，选择Hardware Configuration
图四
右键点击“0”的位置选择Replace Rack，根据模块的多少选择框架类型
图五
点击OK后，右键点击第1槽位，选择Add Module，确定输入模块类型
图六
点击OK后，同理将2、3槽位选择为与1槽位相同的模块
