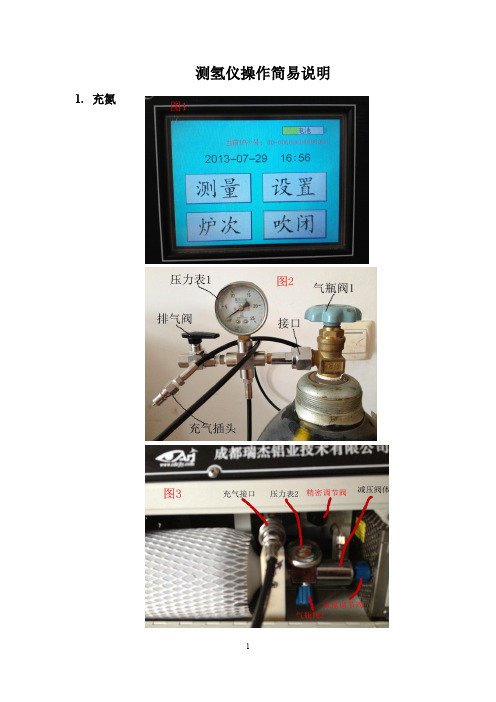

测氢仪操作简易说明1.充氮1)当测氢仪内“压力表2”（图3）的示值低于1Mpa时就要对测氢仪进行充氮。
2)将“充灌器”紧密连接至钢瓶“接口”（图2）。
3)打开仪器气室盖，关闭“气瓶阀2”（图3），“精密调节阀”和“流量调节阀”原则上不要动。
4)充氮前，测氢仪上电，用手指轻触“吹闭”开关至“吹开”两次（每次30秒），见图1。
其目的是将测氢仪减压阀体（图3）内的气压释放。
5)将软管上的“充气插头”（图2、图3）插入仪器的“充气接口”，注意！充气接口上的弹性元件一定要复位。
6)旋开“气瓶阀1”（图2），此时“压力表1”上的指示即为高纯氮气瓶内的压力，一般情况下不会超过15Mpa。
7)手动快速开闭“排气阀”2-3次，其目的是排出软管和充灌器内的残余空气。
8)旋开“气瓶阀2”（图3），直到测氢仪气瓶被充满，关闭“气瓶阀2”。
9)再次打开“排气阀”（图2）卸压，拔出“充气插头”，再次打开“气瓶阀2”（切记！）。
注意！如果仪器内的高压氮气瓶是空瓶，充气时应将气瓶充气后排放两次，然后充满使用。
2.安装1)打印纸安装2)热电偶及探头安装，探头两接口一样但要注意保证接好（快换接头弹性元件一定要复位）3)热电偶比探头端部约高出2-3cm。
3.设置仪器上电后自动进入操作主界面:用手指触摸“设置”后，进入画面：校对进入“合金选择”，将在相应界面输入未知合金牌号及对应修正系数或选择已知合金牌号（3－6位阿拉伯数字或英文字母）。
进入“采样方式”，可选择“自动或手动”，一般情况下选择“自动”。
选择“自动”后，可配合选择平衡次数设定（一般情况下选择平衡5次），在“当前状态”下可查看各项设置是否正确。
4.测氢1)预热：将仪器放置在待测铝液的流槽边，调节并锁紧支架，使探头高出铝液面3cm（防止铝液起伏接触探头），预热5min；若为新探头，预热10min。
2)扒渣：预热完毕，扒渣，扒渣区域直径约5cm。
3)启动：预热结束后，用手指触摸按下“测量”按键。
目录1 仪器功能及技术指标简介 (1)1.1 功能特点 (1)1.2 技术指标 (1)2 产品部件名称 (2)3 界面介绍 (3)3.1 系统初始化 (3)3.2 测量数据界面功能和操作 (4)3.2.1 测量参数 (4)3.2.2 保存测量值 (5)3.2.3 改变测量模式 (6)3.2.4 氧气测量校准 (6)3.2.5 空气中氢气的测量校准 (7)3.3 历史数据界面功能和操作 (8)3.3.1 浏览历史记录 (8)3.3.2 删除历史记录 (9)3.3.3 查看历史记录详细信息 (9)3.3.4 打印历史数据 (10)3.4 菜单操作 (11)3.4.1 开始菜单 (11)3.4.2 设置菜单 (11)4 使用注意事项 (13)5 测量步骤 (13)使用注意事项 (14)6 常见故障及排除方法 (15)1仪器功能及技术指标简介1.1 功能特点⏹监测氢气的纯度和置换过程⏹多种测量模式⏹测试精度优于0.1％⏹坚固、长寿命的热导池检测器⏹响应迅速、线性度好、读数稳定⏹内置流量计、流量控制阀⏹使用简单、校验方便⏹液晶显示，充电电池电源⏹仪器在无气体流过情况下能够安全运行1.2 技术指标2产品部件名称3界面介绍3.1 系统初始化当你打开电源后，仪器从首先显示初始化界面，如果您是第一次使用仪器，请等待约10秒左右，否则仪器大约3秒后将自动进入系统桌面。
在系统桌面里包含测量、历史记录、帮助等桌面项目和任务栏（显示系统时间和电池电量）、开始菜单等，模拟Windows界面的操作，界面非常友好。
3.2 测量数据界面功能和操作3.2.1测量参数在系统桌面上，将光标移动到测量图标上，按“OK”键打开测量界面。
在测量界面系统将显示H2纯度、O2纯度、流量、压力、环境温度。
同时在任务栏里有电池电量和当前系统时间显示，如下图：测量数据界面主要操作见下表：3.2.2保存测量值在【测量数据界面】下，按F1键将保存当前的测量数据，系统首先弹出保存数据确认对话框（见下图），如果您确认要保存当前数据，请按OK键，假如为误操作，请按ESC键取消本次操作。
在线热导H2氢气分析仪关键词：微量氢气分析仪,在线式氢气分析仪,在线氢气分析仪,防爆高纯氢分析仪,便携式氢气分析仪,防爆氢分析仪,防爆热导式氢气分析仪,高纯氢气分析仪,固定式氢气分析仪,苯加氢分析仪,氢气在线分析仪,热导氢气分析仪,氢气测定仪,氢气分析仪,热导式氢气分析仪,高纯H2分析仪,高纯氢分析仪,H2分析仪,产品介绍：品牌:Sinzen新泽仪器型号:S3000厂家:山东新泽仪器有限公司S3000系列热导分析仪(氢气分析仪)一、工作原理：S3000系列热导分析仪器是根据气体的导热率不同而确定其成分的。
即通过混合气体之导热率的测量来决定混合气体中某种气体的含量，在混合气体中氢气的导热率最高，比氮气、氧气等高出7-8倍，因此，当混合气体中背景气体或其它成分基本保持恒定时，混合气体的导热率基本取决于氢气的多少，这样根据混合气体导热率不同，就可精确测出氢气的浓度。
二、应用领域：S3000系列数字化氢分析仪器可用于连续自动分析各种混合气体中氢气的百分浓度。
石油化工、冶金、电力、生物发酵和空分等行业，氨分解制氢的氢含量非防爆在线分析。
热电厂氢冷系统中对氢浓度的监测；化肥厂合成氨流程中氢含量的分析；实验室燃烧试验的气体含量测定；制气站或气体中对氢气纯度的分析；核电站对安全壳内氢泄露的监测和氢冷系统中对氢浓度的监测。
三、产品特点：·采用进口热导传感器，响应快、寿命长；·上下限报警控制可在全量程内任意设定；·台式或盘装，安装方便简单·数字化自适应温度控制；·信号数字化处理、液晶显示；·热敏元件采用抗震防腐结构；·测量输出线性表达；·数字温度补偿；·两组输出无源触点；·隔离的输出标准信号；四、技术参数：◆.测量组份：H2◆.检测范围：0～100%（量程可选）；◆精度：≤±1％F.S；◆分辨率：0.01％；◆稳定性：零点漂移≤±1％F.S/7d；程漂移≤±1％F.S/7d；◆重复性：≤±1％；◆预热时间：≤30min；◆响应时间：T90≤15S；◆.防护等级：IP66；◆.样气流量：350±30mL/min；◆.样气压力：0.05MPa≤入口压力≤0.25Mpa；◆输出信号：4～20mA标准信号，可与计算机实现双向通讯；◆触点输出：双继电器输出220VAC，1A或24VDC，2A；◆工作环境：温度－10℃～＋45℃；湿度：≤90%RH；◆工作电源：（220±22）VAC，（50±5）Hz；◆外形尺寸：480mm（宽）×136mm（高）×370mm（深）；◆重量：约7.6kg；订货说明为了使您订购的分析仪器正确、适用，请写明下列内容：●仪器量程范围、信号输出形式、仪器其它要求；●被测气体浓度变化范围；●被测气体温度、压力；●背景气体成分及浓度；●取样点管道直径、壁厚和材质；●取样点至分析仪安放距离等。
氢气纯度分析仪的注意事项你知道吗分析仪如何操作氢气纯度分析仪紧要用于电厂氢冷发电机及制氢站氢气纯度日常检测，也可用于氢冷发电机开机、停机时氢气置换过程的监测。
氢气纯度分析仪的注意事项：● 氢气纯度分析仪监测氢气的纯度和置换过程：● 测试精度优于0.1%（确定范围内）● 坚固、长寿命的热导池检测器● 响应快速、线性度好、读数稳定● 内置流量计、流量掌控阀● 使用简单、校验便利● 数字读数，充电电池电源激光粒度分析仪的测量原理激光粒度分析技术就是一种既可以精准测定颗粒物浓度又可以测定粒度分布（粒度构成）的现代技术。
该技术接受MIE氏散射原理，通过检测颗粒物的散射谱分析粒度构成，他的突出优点是不接触测量，速度快，重复性好，可以动态测量。
在线激光粒度仪就是针对生产现场的实际需要，进展起来的一种实时粒度分析手段，它具有实时性，连续性，抗电磁、高温、粉尘、震动、腐蚀性干扰本领，为掌控系统供应精准的掌控信号，真正实现生产自动化、监测科学化。
激光粒度分析仪的使用过程中，对于使用者来说，如何选取仪器的遮光比对于提升仪器精准度是很有影响的，所谓的遮光比就是在使用纳米激光粒度仪测试样品时，配置的样品悬浮液的浓度，遮光比的正确选择是激光粒度仪在粒度测试过程中的紧要的步骤，遮光比是否合适或者说被测样品的浓度是否合适严重关系到粒度测量结果的精准性和代表性。
激光粒度分析仪的测量原理要求在测试过程中，样品的浓度以样品中颗粒之间相互不发生二次散射为原则，理论上就是要求悬浮液或者空气中颗粒之间的距离为颗粒直径的3倍,但是这个要求特别难以把握，因此在实际的粒度测试中，通过调整遮光比的数值来尽量保证颗粒之间不发生二次散射。
遮光比不宜过大（超过50%）或者过小（低于5%），遮光比过大时，颗粒的浓度过高，简单发生二次散射，测量结果误差增大；遮光比过低，样品中颗粒的浓度太低，颗粒数太少，测试结果的代表性很差，甚至可能导致测试结果是无效的，因此在测试过程中，对遮光比的选取要通过反复试验，以得到正确的测量结果。
目录1．前言………………………………………………………………………………2 1．1概述……………………………………………………………….........2 1．2传感单元 (2)1．37866数字控制器 (3)1．4操作原理 (4)2．技术参数和选型 (6)2．1技术参数……………………………………………………………………62．2选型 (8)3．安装……………………………………………………………………….........9 3．1传感单元要求条件和定位 (9)3．2安装传感单元 (9)3．3管路连接 (9)3．4传感单元与数字控制器接线 (10)4．设置模式………………………………………………………………………11 4．1概述………………………………………………………………………11 4．2结构概述……………………………………………………………………...11 4．3单元设置组群 (11)4．4报警设置组群 (12)4．5M o d B U S通讯设置组群 (12)4．6校准组群………………………………………………………………………13 4．7状态组群………………………………………………………………………13 5．校准……………………………………………………………………………14 5．1概述……………………………………………………………………...14 5．2传感单元校准 (14)5．37866分析仪输入校准 (14)5．4模拟输出校准 (15)5．7安全锁定……………………………………………………………………...16 5．8设置报警极限 (17)6．操作………………………………………………………………………………18 6．1启动………………………………………………………………………18 7．排除故障…………………………………………………………………………19 7．1概述……………………………………………………………………...19 7．27866数字控制器检测 (20)附录 (21)1．前言1．1 概述美国HONEYWELL公司7866氢气纯度分析仪由三个基本部件组成: 传感单元( 变送器) , 控制单元( 接收器) ( 图1-1) 和电源。
氢中氧在线分析仪操作手册仪表数据表 (2)技术协议 (3)安装操作说明 (5)维护手册 (9)现场配管图 (9)附件清单 (10)一、仪表数据表。
二、技术协议总则：本技术协议适用于万华烟台工业园氯碱、热电项目氢中微水在线分析成套设备，它提出了该套设备的功能设计、结构、性能、安装、试验、监造和供货范围、供货时间和资料交付时间等方面的技术要求。
2.1、技术参数供方所供氢中氧分析仪G610技术参数以所提供样本资料为准（后附），主要技术参数满足如下要求：1）型号：G6102）生产商：英国HITECH3）原理：电化学4）传感器寿命：2年5）量程：0-10/100/1000/10000ppm/10% 自动切换6）报警输出：两路继电器报警氢中氧主机7）精度：≤±2%FS8）响应时间：≤5s9）输出信号：4-20mA DC10）供电电源：220VAC 50Hz11）防爆等级：Ex iaII CT62．2、供货范围及资料提供1.供货范围1.1气体分析仪一台1.2样品预处理系统一套1.3文件资料一套2.文件资料①分析系统气路流程图一套②仪表柜气路连接图一套③仪表柜电路连接图一套④仪表柜安装尺寸图一套⑤分析系统安装、维护及操作手册一套2.3、氢中氧分析方案及系统配置清单1、现场需提供的条件：取样点a)工厂仪表空气/氮气（0.3-0.5Mpa，露点小于-25℃）直接连接到系统的预处理仪表盘位置附近，并安装有截止阀。
甲方需提前告诉截止阀的接口尺寸。
b)氢气管道取样点安装有截止阀。
甲方需提前告诉截止阀的接口尺寸。
电源分析仪供电电源：220VAC 50Hz 。
废气处理方式：高空排放。
2、氢中氧分析系统构成：该系统由样气预处理系统、分析仪及仪表箱构成。
样气预处理流程图见下图。
3、样气分析流程样气自取样点流出，经样气预处理系统过滤、除湿、流量调节后，进入分析仪传感器，直接显示读数，尾气经阻火器后高空排放。
4、安装预处理部分包括传感器固定在特制的取样架/板上和显示控制表共同安装于现场的落地式仪表柜内；同时可输出4~20mA信号接入DCS。
23456Detector of refrigerant gases and hydrogen (H 2)Description of the device1. Batteries led2. Autozero led3. Activation/deactivation keyfor the audible signal4. Leds of graphic visualisation of thresholds5. On/Off key6. Sensitivity/Manual autozero key DF 110Perform a measurement• Turn on the detector pressing the “On/Off” key.When it turns on, the pre-heating phase of the sensor begins. This phase lasts 60 seconds. During this phase, all the visualisation leds of thresholds light one after the other. A few second before the end of the pre-heating phase, all the leds blinks at the same time.Before using the device, make sure with the tester that the device works correctly (see next page).• Place the probe as close as possible to the site of the suspected leak.• Slowly move the probe (approximately 2 cm/second) in the direction to the possible source of the leak.It is important to move the probe past the leak and to go back toward it. The device responds to changes in gas concentration in the air. Moving the probe allows to the device to respond properly to these changes. If gas is detected, the frequency of the beep repetition will increase as the detected gas concentration increases and the leds of graphic visualisation lights from the left (low gas concentration) to the right (high gas concentration).Manual and automatic autozero functioningThe detector performs an automatic autozero every 2 s to set its minimum threshold of detection. This autozero allows to guarantee an optimum gas detection whatever the conditions of use (contaminated environment, temperature variations,...). In case of detection, according to the amplitude of gas measurement, the automatic autozero will deactivate to guarantee a better location of the leak. It will automatically reactivate after a return to normal conditions. In case of high gas concentration with a wide contaminated area, the automatic autozero can be not enough to detect precisely the location of the leak, there will be a measurement saturation. In this case, it is possible to perform a manual autozero into the contaminated area to reset the detection and to get back to a progressive sensitivity when getting close to the leak source.To perform a manual autozero, please see next page.Setting of the sensitivityIf the gas concentration is high, press “Sens” key to set the sensitivity and like this to get a better identification of the leak source. Please see next page for the details about the three different sensitivities.Adjust the deviceAdjust the sensitivity•Press the “Sensitivity/Autozero” key to adjust the sensitivity of the device.Activate/deactivate the audible signalBy default, when starting the device, the audible signal is always active.The device is turned on.• Press key to activate the audible signal.• Press this same key to deactivate it.Perform an autozeroThe device is turned on.• Press at least 3 s the key to perform an autozero.The “Autozero” led turns on.Perform a testThe DF 110 is supplied with a tester which allows to make sure that the detector works correctly.To test:• Remove the tester cap by pulling on it.• Turn on the detector and wait the end of the pre-heating phase (60 seconds).• Put the detection probe a few centimetres above the tester. The beep frequency increases and the leds of graphic visualisation must react and lights from the left to the right. This indicates that the sensor and theelectronic of the detector work correctly.After each test, remember to put the protective cap back on the tester.Replace the tester when its green colour is no longer visible.• Unscrew the probe tip.• Remove the filter located inside.• Put a new filter.• Screw the tip on the probe.Change the filter• Remove the front part at the back of the device.• Change the old batteries by AAA LR03 1.5V batteries.• Replace the front part.Change the batteriesN T _E N – D F 110 – 07/10/22 – N o n -c o n t r a c t u a l d o c u m e n t – W e r e s e r v e t h e r i g h t t o m o d i f y t h e c h a r a c t e r i s t i c s o f o u r p r o d u c t s w i t h o u t p r i o r n o t i c e .。
发电机氢气纯度分析仪使用管理规定该产品主要用于瓶装氢气、制氢站、氢冷发电机组氢气纯度的日常检测，是由德国HLP气体仪表公司研制而成进口组装新产品。
一、检测仪参数二、操作说明（一）、菜单介绍打开电源后，仪器会自动进入主菜单界面，在主菜单界面上共有四个子菜单选项，并且同屏显示时间及电量。
四个子菜单依次为测量数据（MEASURE），历史数据（HISTORE），设置日期（SET DATE），帮助（HELP）。
1、测量数据①在主菜单界面下，按【﹤】、【﹥】键，让光标条显示在【测量数据】上后再按【OK】键，仪器将进入测量状态。
在测量状态界面，仪器显示测量到的气体纯度值（百分含量），气体流量及当前的系统时间。
在此界面下，你可按【F2】键保存数据，按【F1】键选择测量模式。
②测量数据界面下，按【F2】键进入数据保存界面。
按【﹤】、【﹥】键可以让光标在设备编号数据上移动以确定焦点，按动【F1】、【F2】键可以改变当前值，按【▲】、【▼】键可以对输入法进行切换，共有三种输入法：（0-9）表示数值输入，（A-Z）表示大写字母输入，（a-z）表示小写字母输入。
你可以按【OK】键保存数据并返回测量状态，也可按【ESC】键退出数据保存界面回到测量状态，以取消本次操作。
2、历史数据在主菜单界面下，按【﹤】、【﹥】键，让光标条显示在【测量数据】上后再【OK】键，仪器就会显示历史数据界面。
在此界面下，仪器显示以前测量并被保存的数据。
按【▲】、【▼】、【﹤】、【﹥】键可查看各条记录。
按【F1】键可删除记录，按【ESC】键退回到主菜单界面。
3、设置日期在主菜单界面下，按【﹤】、【﹥】键，让光标条显示在【设置日期】上后再按【OK】键，仪器就会显示设置日期界面可在此界面下修改系统当前日期和时间，请输入准确的日期和时间。
按【▲】、【▼】键让光标移动至需修改选项，按【F1】、【F2】键可以增加、减少当前数值。
按【OK】键可保存设置并返回主界面，按【ESC】键不保存设置并返回主界面。
山盾科技Multi Pro 600氢气检测仪用户使用手册v1.0.22014-2015 山盾科技（深圳）有限公司版权所有.该文档所包含的信息为山盾科技（深圳）有限公司专有。
该文档的第一接收人可以复制该文档的全部或部分内容供内部商业活动参考使用，该完整的通知需要出现在所有的副本中。
在复制该文档的任何内容时，使用者应该同意尽一切合理的努力去防止该文档内容在未经授权的情况下使用和传播。
阅读说明用户须知非常感谢您选择使用本公司的Multi Pro 600氢气检测仪（以下简称Multi Pro 600）。
在使用本产品前，请仔细阅读本用户手册。
本手册涵盖产品使用的各项重要信息及数据，用户必须严格遵守其规定，方可保证Multi Pro 600的正常运行。
同时，相关信息可帮助用户正确使用该产品，并获得准确的分析结果，节省由于咨询等服务产生的额外成本。
注意事项本手册介绍了Multi Pro 600的具体应用，以及如何启动、操作和维护。
需特别指出的是，本手册中的警告和安全信息至关重要，能有效地避免不恰当的操作。
本手册所述产品的开发、制造、测试都把适当的安全标准放在首位。
因此，如果用户按照本手册指导进行安装、核准使用和维护，可避免因操作不当而造成的常规使用中的财产损失和人身危害。
本手册内容仅供参考，如有变更，恕不另行通知！安全事项在打开仪器外壳前，必须切断电源。
切勿擅自或任意拆卸传感器。
请在符合仪器正常运行的环境条件下使用仪器。
在仪器安装和操作的过程中请严格遵守国家相关标准要求。
公司联系方式目录阅读说明 (1)用户须知 (1)注意事项 (1)安全事项 (1)公司联系方式 (1)1 简介 (4)1.1 产品概述 (4)1.2 产品特点 (4)2 技术参数 (5)3 仪器安装 (6)3.1 安装场所 (6)3.2 仪器结构尺寸 (7)3.3 安装说明 (7)3.4 电缆选择 (7)3.5 接线方式 (8)3.5.1 接线端子图解 (8)3.5.2 3线制4-20mA接线图 (10)3.5.3 4线制4-20mA接线图 (10)3.5.4 4线制RS485信号传输接线图 (11)3.5.5 2路4-20mA信号输出接线图 (11)3.6 报警继电器接线方式 (12)4 开始监测 (12)4.1 线路检查 (12)4.2 仪器监测状态 (13)4.2.1 仪器开机自检和预热状态 (13)4.2.2 正常监测状态 (13)4.2.3 一级报警状态 (14)4.2.4 二级报警状态 (14)5 仪器操作 (15)5.1 调零 (15)5.2 标定 (16)5.3 参数设置 (17)6 仪器维护 (17)6.1 传感器使用寿命 (17)6.2 传感器更换 (17)1简介1.1产品概述Multi Pro 600系列氢气检测仪可以24小时实时采集现场所测气体的浓度，并判断是否超过报警阈值，根据判断结果执行对应报警动作，同时将采集的数据和报警信息传送至气体报警控制器，能在各个工业领域起到在线监测和记录的作用。
氢气在线分析仪操作说明
开机：
1、待装置压力稳定后打开分析仪进口阀门，查看分析仪预处理部分减压阀压力是否在0.05-0.1之间，进口流量是否在0.5L/min左右。
（仪表已调试，无需设置，如果不正常请通知电仪）
2、通知电仪送电。
3、仪器预热时间为1-3小时，待Cb-T温度达到46度时，进入恒温状态，面板蓝色指示灯闪烁。
这时仪表进入正常工作状态。
关机：
1、通知电仪断电。
2、关掉分析仪进口阀门。
注意事项：
1、分析仪必须通入氢气才允许送电。
2、停电、送电间隔必须超过2分钟。
3、由于分析仪一直有0.5L/min的氢气排出，动火请注意。
4、停车没有氢气进入分析仪时，必须通知电仪断电。
RS-301 ON三范围氢气纯度分析仪操作手册河南省日立信股份有限公司目录第一章概述 (1)1.1 简言 (1)1.2 传感单元 (1)1.3 RS-301ON控制单元 (3)1.4 操作原理 (4)第二章技术参数 (6)第三章操作说明 (7)3.1安装 (7)1：准备 (7)2：采样点及采样管路的连接 (7)3：电气连接 (9)4：安装完毕通电检查 (9)3.2校准 (10)1.RS-301ON分析仪的校准 (10)第四章注意事项和维护 (13)附录 1：RS-301ON设置和校准系统流程图 (14)附录2：RS-301ON采样系统 (15)第一章概述1.1 简言RS-301ON三范围H2和CO2热导分析仪/指示仪使用美国HONEYWELL公司的OEM传感器，它提供了发电机置换、运转三个过程的测量：a)范围1：CO2在Air（空气）中b)范围2：CO2在H2中c) 范围3：H2在Air中RS-301ON氢气纯度分析仪由三个基本部件组成：传感单元（变送器），控制单元（图1-1）和采样系统。
控制单元、传感单元和采样系统出厂前已经被集成到一个机柜中，一体化的机柜可安装到现场。
传感单元接受被测气流，测出采样气体浓度，将一个电信号传给控制单元。
分析仪的现场管路的安装仅需一根Φ6（不锈钢卡套连接）的进气口管和一根Φ6（不锈钢卡套连接）的出气口管，电气的连接仅需输入一路AC220V电源、输出一路模拟信号和两路开关信号即可完成，既提高了系统的灵活性，又降低了安装成本。
控制单元传感单元图1-1 RS-301ON 数字分析仪控制单元可输出一个电流信号给远距离的DCS系统或上位机。
控制单元有一或两个可选报警功能，当控制单元检测到报警信号，报警继电器动作使外部报警器报警，或者继电器动作终断系统。
RS-301ON三范围热导纯度分析仪的传感组件装在一个防爆罩内，防爆罩为一牢固铸铝结构，它保证了传感器在恶劣环境下也能可靠工作。
传感组件包括两部分：传感组件和电路组件。
传感器组件是一个不锈钢结构，传感组件保持在恒温环境下，里面是测量用传感元件。
每个传感元件里面都装有高可靠性的热敏电阻，这些相应的热敏电阻构成了桥式电路的测量臂，利用桥式电路的不平衡电流可测出采样气体和标准气体从各自热敏电阻导热到传感元件表面的相对能力。
1．3 RS-301ON控制单元如图1-3所示的RS-301ON控制单元能够输出电流值，显示测量气体的百分比，以及两类报警信息。
报警类别通过仪器面板上的按键来设置。
控制单元对每个量程都提供了校准设置，零基准设置和量程设置用，通过↑和↓选择所校准的范围RANGE n（n=H2（Air），H2（CO2），CO2（Air））。
如果报警发生，这些报警将输出继电器作用于显示电路或安全中断系统。
报警类别通过设置模式菜单下的Alarm Set来调整。
密码安全功能也可以保证报警功能。
超过限定时间，一般突然掉电不会影响控制单元的设置，控制单元用一个永久性的存储器来保证控制器的当前配置和校准时的设定。
避免了突然停电时数据丢失。
控制单元的电路的模块牢固、模块化设计方便了电路的维护更换，可动的底盘避免了当电路板或控制器改动时改动连线。
图1-3 RS-301ON控制单元按键功能Cal 1、在测量模式状态，按此键进入设置模式状态2、在设置模式状态，按此键为后退或退出设置模式状态1、在测量模式状态，按此键选择仪表的测量量程2、在设置模式状态，按此键选择参数1、在测量模式状态，按此键选择仪表的测量量程2、在设置模式状态，按此键选择参数Edit 确认键表1-1 功能键按键说明1.4操作原理热导原理为了符合系列的表达，关于热导基本原理在下面作一简要的表述。
气体的导热系数气体混合物的导热系数大约等于每种气体的克分子分数乘积的和。
所以，使用K代表导热系数，空气中含15%CO2的气体混合物，可以通过下面的表达式来定义：K mix=0.85Kair+0.15K CO2空气的导热系数在空气中的导热系数的表达能通过下面的表达式定义：K air=1.00 且K CO2=0.704。
因此K mix=0.85×1+0.15×0.704=0.91温度的差异在样气中使用一个温度调节器作为检测器且在参比气体中使用另一个温度调节器，当混合气体的样气和参比气的导热系数已知，则两个检测器的温度差异可以估算出。
使用下面的公式可以将温度表达出来。
t= K ref-K mix×（t1-t2）K mix其中：t1是参比温度调节器的温度t2是钟型外壳的温度上面的表达式仅用于当测量和参比温度调节器的加热温度至少为120℃，则这些温度调节器的温度将随热导系数而成线性的变化。
他仅应用于电流的输入为常数且仅是热导的热损失。
常用气体表1-2中列出了使用这种方法能被测量的或作为混合气体的背景气组分的常用气体。
所有的热导率是在+120℃下的空气作为参比的。
表1-2普通气体的相对热导率（以空气在120℃为参考）组分热导率（K）组分热导率（K）空气 1.000 Cl20.342O21.028 SO20.350NH31.040 H2S 0.540CH41.450 Ar 0.665He 5.530 CO20.704H26.803 H2O 0.771CO 0.958N20.989第二章技术参数量程：范围1：空气中的CO20……100%范围2：H2中CO20……100%范围3：空气中的H290……100%典型精度：±2%FS输出范围：4—20mA(出厂设定值对应：空气中的H2：90……100%)最大负载800欧姆报警继电器：触点电流：3A样气流速：≤1.0SCFH采样压力：≤0.1Mpa环境要求相对湿度：≤90%RH温度范围：-10℃~+60℃输入电压：AC90—265V，50Hz，功耗18V A防爆壳体：Ex d ⅡCT 6重量：约130KG第三章操作说明注意事项1、氢气纯度分析仪的安装、使用，应严格遵守有关在氢系统进行作业的各项规定并符合氢气纯度仪的生产厂家的要求。
2、参与氢气纯度分析仪安装和调试的人员，工作前应充分了解和熟悉此设备和系统，认真检查该设备所需的工器具必须符合工作和安全需要。
3、进入系统安装调试前应全面了解系统设备状态，要求与已运行设备有联系的地方应采取隔离措施。
4、为了保证分析仪的准确性，用户必须使用标准气体（具有合格资质的厂家供应的）一个月校准一次该分析仪。
3.1安装1．准备a. 标准气体----用于校准和检验气体分析仪A：99.999%H2B：99.99%CO2C：90.0～91.0%H2/N2D：洁净干燥的空气b. 精密的万用表----用于检查电气线路。
2．采样点及采样管路的连接a．发电机氢气纯度的取样点应根据国标取自发电机氢气出口如图3-1所示，同时为满足氢气纯度仪对流量的要求，应专门配设一条带截止阀（型号：DN5随机配备）的采样管路，采样管路与机柜进气口的连接要求使用Φ6不锈钢管卡套连接，这样就使得即使运行的机组也可以安装。
图3-1 RS-301 ON现场安装示意图b．氢气纯度分析仪的采样装置的安装位置应选择在干燥、通风、无尘土飞扬、无强磁场作用、防水、防尘、采光照明好、便于安装维护和记录数据，并不易被碰到的地方。
c．气体采样点的选择应参考最短采样管路连接，同时兼顾采样管路的工艺要求和整体规划及美观的需要。
d．样气排气口和旁路排气口分别排空，最好走总排空管(推荐)。
如果是单独的排空管路，暴露在室外的排空管的末端应进行防尘和防雨雪的措施（随机配有防尘罩）。
e．采样点与采样管路的连接、采样管路与截止阀的连接均需采用氩弧焊接。
3．电气连接（1）取下纯度分析仪机柜的后面板，打开接线端子盒，接线端子的标号如图3-2 所示；图3-2 RS-301 ON电气连接图（2）RS-301 ON氢气纯度分析仪输入电源：AC220V，50Hz，3A（3）RS-301ON氢气纯度分析仪模拟信号为4-20mA信号，（Air），信号电流值应为4mA；出厂设置为：当显示器为90%H2当显示器为100% H（Air），信号电流值应为20mA，2（4）RS-301 ON氢气纯度分析仪报警信号（继电器输出），出厂设置：报警1对应90.0%H2（Air），报警2对应98.0%H2（Air）；4．安装完毕通电检查首先，检查管路连接，未接入系统前，检查所有管路的气密性（内部分析仪机柜内的管路出厂已经通过最大压力0.8Mpa的气体试验），如有泄漏，则要重新进行密封，直至无任何泄漏；其次，检查电路，上电，通入标准气体测量控制单元的显示是否与其模拟输出（使用电流表测量端子盒内的端子1+和2-）一一对应，如有问题，请检查模拟输出的设置是否正确，如不正确，则进入菜单“current out”进行设置；如果正确，则表明分析仪合格，可以投入正常运行；3.2校准警告：〃带电时不要打开传感单元的钟型罩。
〃在任何带电测试传感单元前，一定要将传感单元带到非危险区域或确认完全在空气区域。
如果不遵守规程可能会涉及到人身安全。
注意：1.RS301 ON氢气纯度分析仪出厂前已经通过校准，在接入系统前，先通入标准气体检查，如果分析仪的显示在误差范围内，则不需要校准。
2.校验氢气纯度分析仪时，操作应符合氢气安全规程。
1.RS-301ON分析仪的校准校准周期：一个月本部分叙述了如下情况校准RS-301ON数字控制器的步骤：设置零点： 100%空气，0%二氧化碳·R1·R设置量程： 0%空气，100%二氧化碳1设置零点： 0%二氧化碳；100%氢气·R2设置量程： 100%二氧化碳；0%氢气·R2设置零点： 100%氢气；0%空气·R3设置量程： 90%氢气；10%氮气·R3在测量模式状态，通过上、下方向按键可以选择测量的范围。
在进行校准工作之前，首先确认要进行校准的范围（CO2 in Air或CO2 in H2或H2 in Air），并且通过上、下方向按键选择相应的测量状态，即在相应的测量状态下进入校准模式。
下面以范围3：H2 in Air的校准过程进行校准步骤为例，其它范围校准方法类似。
范围3：氢气在空气中的百分含量的比率(H2 in Air)范围3是显示氢气的百分含量，其背景气为空气。
当传感器引入的是90%H2）时，仪表的显示读数应为90.0%。
当引入100% H2时，仪表的显示读数应（10%N2为100%。
表3-1 范围3的校准步骤按键操作1 接入100% H22 Cal 显示：Current Out (模拟输出设置) （加黑表示选中）Alarm Set （报警设置）Calibration （校准）3 直到显示选中校准：Current Out(模拟输出设置)Alarm Set （报警设置）Calibration（校准）4 Edit 显示：Range H2(Air) (氢气在空气中的量程)One CAL （单点校准）Tow CAL （两点校准）Fac CAL （工厂校准）5 直到显示选中两点校准：Range H2(Air) (氢气在空气中的量程)One CAL（单点校准）Tow CAL（两点校准）Fac CAL （工厂校准）6 Edit 进入两点校准，显示：01 Point 1643 (分析仪测量到的量程的电压值)100% H2(Air) （需要通入100% H2）Please Pass GasPress EDIT Key . . . （当电压值稳定按EDIT确认）7 Edit 进入第二点的校准，显示：02Point 3528 (分析仪测量到零点的电压值)90.0% H2(Air) （需要通入90% H2）Please Pass GasPress EDIT Key . . . （当电压值稳定按EDIT确认）8 在第7步骤中，如果通入的标准气体不是90.0% H2必须通过上、下方向按键修改到与标准气体相符的实际数值。
