7866+7872D在线氢气纯度仪说明书(三范围新)

Agilent 7890气相色谱仪操作规程2009-10-28 12:031. 目的规范分析人员的仪器操作，确保分析仪器的正常使用。

2.范围本操作规程适用所有的该型号的分析仪器。

3.基本操作3.1仪器的开启3.1.1接通电源（在仪器全关闭状态）3.1.2接通载气3.1.3打开氢气和空气发生器的开关。

3.1.4打开仪器控制按钮，仪器自检并自动打开柱温箱加热器。

3.1.5调用化学工作站Instrument 1 online，双击工作站快捷键，电脑自动与仪器联机。

3.2 分析方法的编辑3.2.1在工作站Method and Run Control状态下，单击Method菜单,选择“Edit entire method”子菜单,进入方法编辑状态。

3.2.2进入Edit Method画面，单击OK，在Method comments下的框中输入对方法的描述，单击OK。

进入Select Injection Source/Location画面，如果是手动进样在选项中选Manual，自动进样选GC Injector，继续向下选择Front，Back，Dual，单击OK。

3.2.3进入Instrument Edit 画面，出现参数设置菜单。

单击“Inlets”画面，在Mode中选择分流方式，Gas中选择载气，Heater中填入汽化室温度，Ratio 中填入分流比并在左框中选定，在右方方框中选择前后口。

单击“Columns”画面，在Column选择1或2号色谱柱，Mode中选柱流量恒流或恒压方式，同时在下框中输入压力或流量的设定值（注意：1和2号色谱柱都要有载气通过，流量≥0.2）。

点击右方Change，出现Change Column 1菜单,在其中选择相应的色谱柱。

单击“Over”画面，输入程序升温的各项参数。

单击“Detectors”画面，输入检测器温度，氢气、空气及尾吹气体的设定流量，在参数前的小框点中。

右方框中设置前后口。

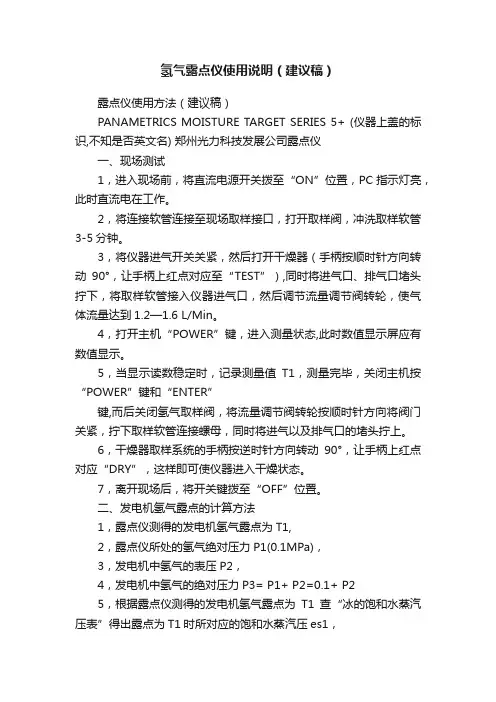

氢气露点仪使用说明（建议稿）露点仪使用方法（建议稿）PANAMETRICS MOISTURE TARGET SERIES 5+ (仪器上盖的标识,不知是否英文名) 郑州光力科技发展公司露点仪一、现场测试1，进入现场前，将直流电源开关拨至“ON”位置，PC指示灯亮，此时直流电在工作。

2，将连接软管连接至现场取样接口，打开取样阀，冲洗取样软管3-5分钟。

3，将仪器进气开关关紧，然后打开干燥器（手柄按顺时针方向转动90°，让手柄上红点对应至“TEST”）,同时将进气口、排气口堵头拧下，将取样软管接入仪器进气口，然后调节流量调节阀转轮，使气体流量达到1.2—1.6 L/Min。

4，打开主机“POWER”键，进入测量状态,此时数值显示屏应有数值显示。

5，当显示读数稳定时，记录测量值T1，测量完毕，关闭主机按“POWER”键和“ENTER”键,而后关闭氢气取样阀，将流量调节阀转轮按顺时针方向将阀门关紧，拧下取样软管连接螺母，同时将进气以及排气口的堵头拧上。

6，干燥器取样系统的手柄按逆时针方向转动90°，让手柄上红点对应“DRY”，这样即可使仪器进入干燥状态。

7，离开现场后，将开关键拨至“OFF”位置。

二、发电机氢气露点的计算方法1，露点仪测得的发电机氢气露点为T1,2，露点仪所处的氢气绝对压力P1(0.1MPa)，3，发电机中氢气的表压P2，4，发电机中氢气的绝对压力P3= P1+ P2=0.1+ P25，根据露点仪测得的发电机氢气露点为T1查“冰的饱和水蒸汽压表”得出露点为T1时所对应的饱和水蒸汽压es1，6，发电机运行氢压下的饱和水蒸汽压es2= es1（P3/ P1）7，根据es2在“冰的饱和水蒸汽压表”查得的对应露点值即为发电机运行氢压下的露点T2。

8，根据露点T2查“露点、绝对湿度换算表”所对应的绝对湿度，即发电机中氢气的绝对湿度。

三、充电使用方法1，接通充电器电源，使仪器开关拨至“OFF”位置。

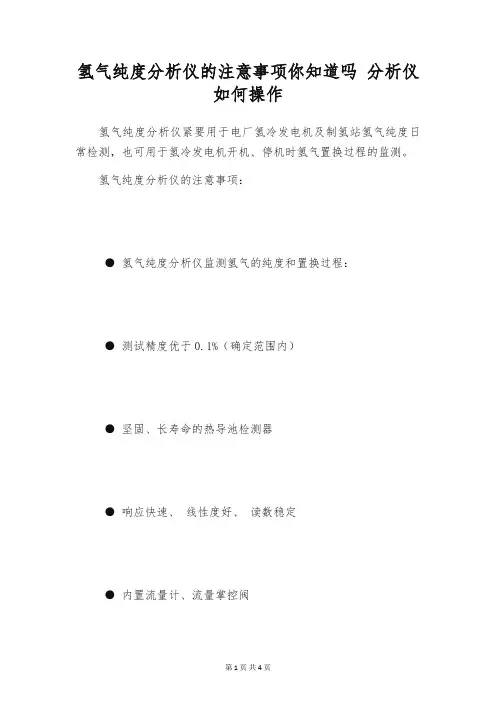

氢气纯度分析仪的注意事项你知道吗分析仪如何操作氢气纯度分析仪紧要用于电厂氢冷发电机及制氢站氢气纯度日常检测，也可用于氢冷发电机开机、停机时氢气置换过程的监测。

氢气纯度分析仪的注意事项：● 氢气纯度分析仪监测氢气的纯度和置换过程：● 测试精度优于0.1%（确定范围内）● 坚固、长寿命的热导池检测器● 响应快速、线性度好、读数稳定● 内置流量计、流量掌控阀● 使用简单、校验便利● 数字读数，充电电池电源激光粒度分析仪的测量原理激光粒度分析技术就是一种既可以精准测定颗粒物浓度又可以测定粒度分布（粒度构成）的现代技术。

该技术接受MIE氏散射原理，通过检测颗粒物的散射谱分析粒度构成，他的突出优点是不接触测量，速度快，重复性好，可以动态测量。

在线激光粒度仪就是针对生产现场的实际需要，进展起来的一种实时粒度分析手段，它具有实时性，连续性，抗电磁、高温、粉尘、震动、腐蚀性干扰本领，为掌控系统供应精准的掌控信号，真正实现生产自动化、监测科学化。

激光粒度分析仪的使用过程中，对于使用者来说，如何选取仪器的遮光比对于提升仪器精准度是很有影响的，所谓的遮光比就是在使用纳米激光粒度仪测试样品时，配置的样品悬浮液的浓度，遮光比的正确选择是激光粒度仪在粒度测试过程中的紧要的步骤，遮光比是否合适或者说被测样品的浓度是否合适严重关系到粒度测量结果的精准性和代表性。

激光粒度分析仪的测量原理要求在测试过程中，样品的浓度以样品中颗粒之间相互不发生二次散射为原则，理论上就是要求悬浮液或者空气中颗粒之间的距离为颗粒直径的3倍,但是这个要求特别难以把握，因此在实际的粒度测试中，通过调整遮光比的数值来尽量保证颗粒之间不发生二次散射。

遮光比不宜过大（超过50%）或者过小（低于5%），遮光比过大时，颗粒的浓度过高，简单发生二次散射，测量结果误差增大；遮光比过低，样品中颗粒的浓度太低，颗粒数太少，测试结果的代表性很差，甚至可能导致测试结果是无效的，因此在测试过程中，对遮光比的选取要通过反复试验，以得到正确的测量结果。

目录1．前言………………………………………………………………………………2 1．1概述……………………………………………………………….........2 1．2传感单元 (2)1．37866数字控制器 (3)1．4操作原理 (4)2．技术参数和选型 (6)2．1技术参数……………………………………………………………………62．2选型 (8)3．安装……………………………………………………………………….........9 3．1传感单元要求条件和定位 (9)3．2安装传感单元 (9)3．3管路连接 (9)3．4传感单元与数字控制器接线 (10)4．设置模式………………………………………………………………………11 4．1概述………………………………………………………………………11 4．2结构概述……………………………………………………………………...11 4．3单元设置组群 (11)4．4报警设置组群 (12)4．5M o d B U S通讯设置组群 (12)4．6校准组群………………………………………………………………………13 4．7状态组群………………………………………………………………………13 5．校准……………………………………………………………………………14 5．1概述……………………………………………………………………...14 5．2传感单元校准 (14)5．37866分析仪输入校准 (14)5．4模拟输出校准 (15)5．7安全锁定……………………………………………………………………...16 5．8设置报警极限 (17)6．操作………………………………………………………………………………18 6．1启动………………………………………………………………………18 7．排除故障…………………………………………………………………………19 7．1概述……………………………………………………………………...19 7．27866数字控制器检测 (20)附录 (21)1．前言1．1 概述美国HONEYWELL公司7866氢气纯度分析仪由三个基本部件组成: 传感单元( 变送器) , 控制单元( 接收器) ( 图1-1) 和电源。

氢中氧在线分析仪操作手册仪表数据表 (2)技术协议 (3)安装操作说明 (5)维护手册 (9)现场配管图 (9)附件清单 (10)一、仪表数据表。

二、技术协议总则：本技术协议适用于万华烟台工业园氯碱、热电项目氢中微水在线分析成套设备，它提出了该套设备的功能设计、结构、性能、安装、试验、监造和供货范围、供货时间和资料交付时间等方面的技术要求。

2.1、技术参数供方所供氢中氧分析仪G610技术参数以所提供样本资料为准（后附），主要技术参数满足如下要求：1）型号：G6102）生产商：英国HITECH3）原理：电化学4）传感器寿命：2年5）量程：0-10/100/1000/10000ppm/10% 自动切换6）报警输出：两路继电器报警氢中氧主机7）精度：≤±2%FS8）响应时间：≤5s9）输出信号：4-20mA DC10）供电电源：220VAC 50Hz11）防爆等级：Ex iaII CT62．2、供货范围及资料提供1.供货范围1.1气体分析仪一台1.2样品预处理系统一套1.3文件资料一套2.文件资料①分析系统气路流程图一套②仪表柜气路连接图一套③仪表柜电路连接图一套④仪表柜安装尺寸图一套⑤分析系统安装、维护及操作手册一套2.3、氢中氧分析方案及系统配置清单1、现场需提供的条件：取样点a)工厂仪表空气/氮气（0.3-0.5Mpa，露点小于-25℃）直接连接到系统的预处理仪表盘位置附近，并安装有截止阀。

甲方需提前告诉截止阀的接口尺寸。

b)氢气管道取样点安装有截止阀。

甲方需提前告诉截止阀的接口尺寸。

电源分析仪供电电源：220VAC 50Hz 。

废气处理方式：高空排放。

2、氢中氧分析系统构成：该系统由样气预处理系统、分析仪及仪表箱构成。

样气预处理流程图见下图。

3、样气分析流程样气自取样点流出，经样气预处理系统过滤、除湿、流量调节后，进入分析仪传感器，直接显示读数，尾气经阻火器后高空排放。

4、安装预处理部分包括传感器固定在特制的取样架/板上和显示控制表共同安装于现场的落地式仪表柜内；同时可输出4~20mA信号接入DCS。

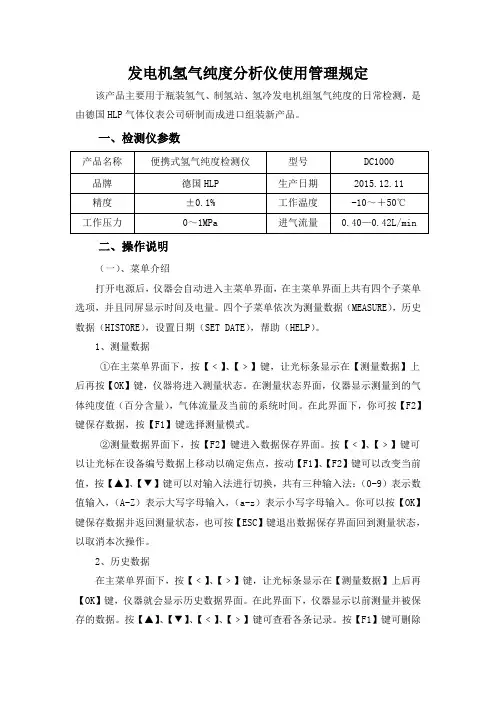

发电机氢气纯度分析仪使用管理规定该产品主要用于瓶装氢气、制氢站、氢冷发电机组氢气纯度的日常检测，是由德国HLP气体仪表公司研制而成进口组装新产品。

一、检测仪参数二、操作说明（一）、菜单介绍打开电源后，仪器会自动进入主菜单界面，在主菜单界面上共有四个子菜单选项，并且同屏显示时间及电量。

四个子菜单依次为测量数据（MEASURE），历史数据（HISTORE），设置日期（SET DATE），帮助（HELP）。

1、测量数据①在主菜单界面下，按【﹤】、【﹥】键，让光标条显示在【测量数据】上后再按【OK】键，仪器将进入测量状态。

在测量状态界面，仪器显示测量到的气体纯度值（百分含量），气体流量及当前的系统时间。

在此界面下，你可按【F2】键保存数据，按【F1】键选择测量模式。

②测量数据界面下，按【F2】键进入数据保存界面。

按【﹤】、【﹥】键可以让光标在设备编号数据上移动以确定焦点，按动【F1】、【F2】键可以改变当前值，按【▲】、【▼】键可以对输入法进行切换，共有三种输入法：（0-9）表示数值输入，（A-Z）表示大写字母输入，（a-z）表示小写字母输入。

你可以按【OK】键保存数据并返回测量状态，也可按【ESC】键退出数据保存界面回到测量状态，以取消本次操作。

2、历史数据在主菜单界面下，按【﹤】、【﹥】键，让光标条显示在【测量数据】上后再【OK】键，仪器就会显示历史数据界面。

在此界面下，仪器显示以前测量并被保存的数据。

按【▲】、【▼】、【﹤】、【﹥】键可查看各条记录。

按【F1】键可删除记录，按【ESC】键退回到主菜单界面。

3、设置日期在主菜单界面下，按【﹤】、【﹥】键，让光标条显示在【设置日期】上后再按【OK】键，仪器就会显示设置日期界面可在此界面下修改系统当前日期和时间，请输入准确的日期和时间。

按【▲】、【▼】键让光标移动至需修改选项，按【F1】、【F2】键可以增加、减少当前数值。

按【OK】键可保存设置并返回主界面，按【ESC】键不保存设置并返回主界面。

目录一、功能简介 (3)二、主要特点 (3)三、技术指标 (3)四、仪器电气连接 (4)五、现场单元介绍 (6)六、显示仪表介绍 (7)1、测量界面 (7)2、设置界面 (7)3、仪器信息 (10)七、仪器安装与调试 (11)1、安装注意事项： (12)2、仪器安装 (12)八、仪器校准 (13)九、注意事项 (13)一、功能简介在线氢气分析仪是采用带温度补偿功能的微型传感器的氢气检测仪表，它具有卓越的稳定性、重现性和精度。

发电厂的氢冷机组通过氢冷可以有效地降低发电机绕组的热损耗从而提高发电效率。

绕组阻抗引起的损耗称为通风损耗，即使被油气、水和空气轻微污染的发电机，其通风损耗也会增加。

有资料表明氢纯度下降1%，损耗增加12%，因此提高氢纯度意味着降低生产成本。

氢纯度下降及水分含量增加时，还会给发电机的安全运行带来隐患。

石油化工生产的混合气体中氢含量的测定对裂解工艺、加氢工艺等具有十分重要的意义，氧中氢含量直接影响产品关键性能的指标。

此外合成氨工业中对氢纯度的测量也必不可少。

推荐应用：发电厂氢冷机组，制氢站，石油加工，合成氨工业，冶金工业，电子工业。

二、主要特点●采用带温度补偿功能的恒温型微型传感器●液晶显示，中文菜单，易于维护●提供多种信号输出●用户可现场执行校准，从而保证现场的可靠使用●支持气体预处理功能●气体稳压、流量调节指示三、技术指标传感器：带温度补偿功能恒温微型传感器量程：90～100％典型精度：±0.05％重现性：±0.01％样气流量：100～200mL/min响应速度：10～15秒工作温度：-20℃～50℃工作压力：0.1～3.5MPa信号输出：4～20mA 对应0～2％300Ω显示：LCD远程显示报警输出：2路报警空接点输出。

出厂默认设置：报警1高报（报警值0.8%），报警2高报（报警值1.5%）工作电源： 220VAC±10% 50Hz 功率≤20W 附 件：齐纳型安全栅(内置显示表内) 进出气口连接：Φ6、Φ8、Φ10不锈钢焊管焊接显示表尺寸：144×108×135 面板开孔尺寸：139×101 现场测量单元尺寸：460×450×70四、仪器电气连接注：1、 显示表Ground 必须接大地；2、 显示单元与现场传感器的连接推荐采用4×0.5屏蔽线图2、现场接线端子示意图图1、信号连接安装示意图非安全区域安全区域现场防爆接线盒端子图注:1～4号接显示表；5～8号接变送器接线盒端子定义说明图3、显示表接线端子示意图引脚定义说明：12678910345111213141516V+V-S+S-Io+ALM1220VACIo-NLALM2ABRS485Ground图 4、显示表五、现场单元介绍图（3）注1： 1、进气球阀 2、减压阀 3、过滤装置 4、校验三通图5、现场测量单元外形图5、转子流量计6、纯度变送器7、出气球阀1234567160160450460416开孔尺寸六、显示仪表介绍1、测量界面图6此界面为默认主界面，在该界面下可以看到测量参数，被测量的气体纯度低报（在“报警设定界面中设置相关参数）范围时，超出范围的同时开始报警输出。
