电路故障分析总结归纳电路故障分析总结归纳如果电压表有示数，说明电压表的两个接线柱与电源两极间连接良好，并且电压表没被短路，如果电流表有示数，说明电流表所在电路是通路，电路故障很可能是某处短路。
一、开路的判断1、如果电路中用电器不工作（常是灯不亮），且电路中无电流，贝U电路开路。
2、具体到那一部分开路，有两种判断方式：①把电压表分别和各处并联，则有示数且比较大（常表述为等于电源电压）则电压表两接线柱之间的电路开路（电源除外）；②把电流表分别与各部分并联，如其他部分能正常工作，电流表有电流，则当时与电流表并联的部分断开了。
（适用于多用电器串联电路）二、短路的判断1、串联电路或者串联部分中一部分用电器不能正常工作，其他部分用电器能正常工作，则不能正常工作的部分短路。
2、把电压表分别和各部分并联，导线部分的电压为零表示导线正常，如某一用电器两端的电压为零，则此用电器短路。
※根据近几年中考物理中出现的电路故障，总结几条解决这类问题的常用的主要判断方法：症状” 1用电器不工作。
诊断：（1）若题中电路是串联电路，看其它用电器能否工作，如果所有用电器均不能工作，说明可能某处发生了断路；如果其它用电器仍在工作，说明该用电器被短路了（2）若题中电路是并联电路，如果所有用电器均不工作，说明干路发生了断路；如果其它用电器仍在工作，说明该用电器所在的支路断路。
症状”2电压表示数为零。
诊断：（1）电压表的两接线柱到电源两极之间的电路断路；（2）电压表的两接线柱间被短路。
症状” 3电流表示数为零。
诊断：（1）电流表所在的电路与电源两极构成的回路上有断路。
（2）电流表所在电路电阻非常大，导致电流过小，电流表的指针几乎不动（如有电压表串联在电路中）。
（3）电流表被短路。
症状”4电流表被烧坏。
诊断：（1）电流表所在的电路与电源两极间直接构成了回路，即发生了短路。
（2）电流表选用的量程不当。
三、归纳：串联电路中，断路部位的电压等于电源电压，其它完好部位两端电压为0V.串联电路中，短路部位的电压等于0V，其它完好部位两端有电压，且电压之和等于电源电压。
初中物理教学中的电路故障分析一、引言在初中物理教学中，电路故障分析是一个重要的知识点。
电路故障是学生在日常生活中可能会遇到的问题，因此，掌握电路故障分析的方法对于学生来说非常重要。
本文将探讨初中物理教学中的电路故障分析，包括故障类型、故障原因以及如何进行故障排除。
二、电路故障类型1.断路电路中某处断开，导致电路中无电流通过，用电器不能工作。
2.短路用导线直接或间接将用电器两端连接起来，导致电路中电流过大，烧坏导线或电源。
3.接触不良电路中某处因某种原因导致接触不良，使电路中电流减小或消失。
三、电路故障原因1.电源故障电源内部故障可能导致电压不稳定或输出电流减小，从而影响电路的正常工作。
2.导线故障导线破损、老化、接触不良等原因可能导致电路短路或断路。
3.用电器故障用电器内部故障可能导致电器元件损坏、接触不良等问题，从而影响电路的正常工作。
4.连接处故障连接处松动、氧化等原因可能导致接触不良，从而影响电路的正常工作。
四、如何进行电路故障排除1.观察法观察电路的外观是否有异常，如导线破损、老化等。
同时，观察用电器是否正常工作，如灯是否亮、电机是否转动等。
观察法是进行电路故障排除的基础。
2.测量法使用万用表等测量仪器测量电路中的相关参数，如电压、电流等。
通过测量参数的变化，可以判断出电路的故障原因。
3.排除法逐步排除可能导致电路故障的原因，如先排除电源故障，再排除导线故障等。
通过逐步排除，最终找到导致电路故障的根本原因。
4.替换法使用正常的部件或导线替换怀疑有问题的部件或导线。
如果替换后电路正常工作，则说明原来的部件或导线有问题。
替换法是一种快速有效的电路故障排除方法。
五、总结在初中物理教学中，电路故障分析是一个重要的知识点。
学生应该掌握电路故障的类型和原因，并学会如何进行电路故障排除。
通过观察法、测量法、排除法和替换法等多种方法，学生可以快速有效地找到并解决电路故障。
在教学过程中，教师应当注重培养学生的实践能力，鼓励学生动手操作，亲身感受电路故障排除的过程，从而提高学生对物理知识的理解和应用能力。

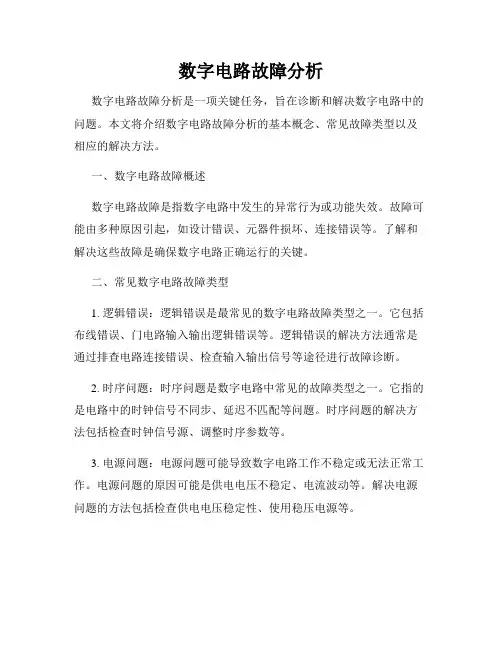

数字电路故障分析数字电路故障分析是一项关键任务，旨在诊断和解决数字电路中的问题。
本文将介绍数字电路故障分析的基本概念、常见故障类型以及相应的解决方法。
一、数字电路故障概述数字电路故障是指数字电路中发生的异常行为或功能失效。
故障可能由多种原因引起，如设计错误、元器件损坏、连接错误等。
了解和解决这些故障是确保数字电路正确运行的关键。
二、常见数字电路故障类型1. 逻辑错误：逻辑错误是最常见的数字电路故障类型之一。
它包括布线错误、门电路输入输出逻辑错误等。
逻辑错误的解决方法通常是通过排查电路连接错误、检查输入输出信号等途径进行故障诊断。
2. 时序问题：时序问题是数字电路中常见的故障类型之一。
它指的是电路中的时钟信号不同步、延迟不匹配等问题。
时序问题的解决方法包括检查时钟信号源、调整时序参数等。
3. 电源问题：电源问题可能导致数字电路工作不稳定或无法正常工作。
电源问题的原因可能是供电电压不稳定、电流波动等。
解决电源问题的方法包括检查供电电压稳定性、使用稳压电源等。
4. 故障器件：故障器件是数字电路故障的另一个常见原因。
例如，芯片损坏、电阻值异常等。
解决故障器件的方法通常包括更换损坏的器件或调整电阻值。
三、数字电路故障分析方法1. 确定故障现象：在故障分析过程中，首先需要准确地确定故障现象，包括电路的失效模式、出现故障的条件等。
2. 故障确认：故障确认是指通过测试和验证来确认故障的存在，以排除其他可能的问题。
3. 故障定位：故障定位是指通过测试和观察来确定故障出现的位置。
可以使用仪器设备（如逻辑分析仪、示波器）来进行故障定位。
4. 故障分析：故障分析是指通过对故障现象进行深入分析，找出故障的原因和根源。
5. 故障修复：故障修复是指根据故障分析的结果采取相应的措施进行修复，如更换故障元件、调整电路布局等。
四、数字电路故障预防为了减少数字电路故障的发生，可以采取以下措施：1. 严格的设计规范：在设计数字电路时，应遵循相关的设计规范和标准，确保电路的正确性和稳定性。
电路故障分析与维修电路故障是我们在日常生活中常常会遇到的问题之一。
当电路发生故障时，我们会感到困惑和无助。
本文将介绍电路故障的常见原因、故障分析的方法以及电路的维修技巧。
一、电路故障的常见原因1. 电缆接触不良：电缆在长期使用过程中，可能会由于插拔次数过多导致接触不良，或者由于连接处松动引起电流不稳定。
2. 元件老化：电路中的各种元件如电阻、电容和二极管等，在使用过程中会随时间的推移而老化，可能会出现损坏或者功能失效的情况。
3. 过载：当电路中的负载超过了元件或电线的承载能力时，可能会导致电路的过热和故障。
4. 短路：电路中如果发生了电源线与地线或两个相邻导线之间的短路，会导致电路瞬间过流，引发故障。
二、故障分析的方法1. 观察法：通过仔细观察电路的各个部分，寻找异常现象，如烧焦、熔断等。
可以根据这些现象来确定电路可能存在的故障点。
2. 测试仪器法：使用各种测试仪器如万用表、示波器等对电路进行测量，以确定各个元件的工作状态和故障点的位置。
3. 分段法：将整个电路分段进行测试，逐步缩小故障范围，最终确定故障点所在。
三、电路的维修技巧1. 替换故障元件：如果确定电路中的某个元件发生了故障，可以尝试将其替换为新的元件，以解决故障。
2. 修复接触不良：如果发现电路中存在接触不良的问题，可以通过重新连接或者清洁接触处来修复问题，并保持良好的接触状态。
3. 保护电路：在电路中添加适当的保护元件，如保险丝、过流保护器等，可以有效地防止电路的过载和短路故障。
4. 注意电路布线：电路的布线应符合规范，避免电线之间相互干扰或者过于拥挤，以减少故障的发生概率。
总结：电路故障的分析和维修需要一定的经验和技巧，但是通过观察、测试和分段等方法，我们可以找到故障点并进行维修。
同时，在日常使用电器设备时，我们也应该注意保护电路，避免过载和短路等问题的发生。
只有保持电路的正常工作状态，我们才能正常使用电器设备，并保证使用的安全性和可靠性。
初中物理电路故障分析精准精炼【考点精讲】电路故障分析：一般来说，造成电路故障的原因主要有元件的断路、短路两种：1. 电路断路当电路中出现断路时，电路不通，用电器不能工作。
主要表现在以下几个方面：（1）灯泡不亮；（2）电流表无示数；（3）电压表示数为零；（4）电压表示数接近电源电压；（5）断开处一端能使试电笔氖管发光，另一端不能使其发光。
2. 电路短路电路中出现短路时，电路仍然接通。
其主要表现为：（1）灯泡可能仍亮；（2）灯泡可能不亮（说明灯泡短路）；（3）电流表有示数；（4）电压表可能有示数（与电压表并联部分无短路）；（5）电压表示数可能为零（与电压表并联部分短路）；（6）短路处任意点均能使试电笔氖管发光。
3. 故障的原因与现象如表格所示。
电路故障灯泡短路原因：接线柱碰线现象：灯泡不亮断路原因接线柱接触不良灯丝烧坏（断）现象：灯泡不亮电压表短路原因：接线柱碰线现象：电压表无示数断路原因：接线柱接触不良或损坏现象：电压表无示数与用电器串联原因：与电压表并联的用电器断路现象电压表示数几乎等于电源电压电路电流几乎为0，不能使用电器正常工作电流表短路原因：接线柱碰线现象：电流表示数为0断路原因：接线柱接触不良，或电流表已烧坏现象：电流表无示数滑动变阻器短路原因接线柱错接“一上一上”闭合开关前没有调节滑片p位于“阻值最大处”现象：起不到保护作用，电路电流很大断路原因：接线柱接触不良或滑动变阻器烧坏现象：整个电路被断开接法错误，连入电阻最大并原因：接“一下，一下”现象：阻值不变且较大不改变开关短路：不存在，相当于开关闭合断路：相当于开关断开【典例精析】例题1 在如图所示的电路中，闭合开关，调节滑动变阻器，发现两只电表中有一只电表的示数明显变小，另一只电表的示数明显变大。
下列判断中正确的是（）A. 可能是灯L断路B. 一定是灯L短路C. 可能是滑动变阻器R断路D. 一定是滑动变阻器R的滑片向左滑动思路导航：从题中所给电路可知，电流表、变阻器与灯泡串联，电压表与灯泡并联，若电路正常，则电流表示数应随电压表示数的增大而增大，因为电流与电压成正比，所以不会出现一个电表示数变小，一个电表示数变大的现象，因此D选项错误；若电路有故障，灯L 短路，则电流表示数变大，电压表示数变小，若灯L断路，则电流表示数变小，电压表示数变大，所以两种情况均有可能，因此B选项错误，A选项正确；电路中若变阻器R断路，则两表示数均为零，因此C选项错误。
初中物理电路故障分析1、电压表示数为零的情况A 电压表并联的用电器发生短路(一灯亮一灯不亮，电流表有示数)B 电压表串联的用电器发生断路(两灯都不亮，电流表无示数)C 电压表故障或与电压表连线发生断路(两灯都亮，电流表有示数)2、电压表示数等于电源电压的情况A 电压表测量的用电器发生断路（两灯都不亮，电流表无示数）注：此时不能把电压表看成断路，而把它看成是一个阻值很大的电阻同时会显示电压示数的用电器，由于电压表阻值太大，根据串联电路分压作用，电压表两端几乎分到电源的全部电压，电路中虽有电流但是很微弱，不足以使电流表指针发生偏转，也不足以使灯泡发光。
如果题目中出现“约”、“几乎”的字眼时，我们就锁定这种情况。
B 电路中旁边用电器发生短路（一灯亮一灯不亮，电流表有示数）总结：如图，两灯泡串联的电路中，一般出现的故障问题都是发生在用电器上，所以通常都有这样一个前提条件已知电路中只有一处故障，且只发生在灯泡L1或L2上。
若两灯泡都不亮，则一定是某个灯泡发生了断路，如果电压表此时有示数，则一定是和电压表并联的灯泡发生了断路，如果电压表无示数，则一定是和电压表串联的灯泡发生了断路。
此两种情况电流表均无示数。
若一个灯泡亮另一个灯泡不亮，则一定是某个灯泡发生了短路，如果电压表此时有示数，则一定是和电压表串联的灯泡发生了短路，如果电压表此时无示数，则一定是和电压表并联的灯泡发生了短路。
此两种情况电流表均有示数3、用电压表电流表排查电路故障A、用电压表判断电路故障，重要结论：电压表有示数说明和电压表串联的线路正常，和电压表并联的线路有故障。
若电路中只有一处故障则电压表无示数时，和电压表并联的线路一定正常。
电源电压为6V，用电压表测得：Uab=0;Ued=6v;Ucd=0;Uac=6v,灯泡不亮，哪里出现故障？解题思路：先找有示数的，Ued=6v说明从e点到电源正极线路完好，从d点到电源负极线路完好；Uac=6v说明从a点到电源正极线路完好，从c点到电源负极线路完好，这样将故障锁定在ac之间了，由Uab=0,说明bc之间出现故障，故电阻出现断路。
电路故障排查总结一、引言在电路设计与应用中，难免会遇到各种故障情况，如电路无法正常工作、电流过大、电压波动等问题。
因此，为了解决这些故障，本文对电路故障排查进行总结与分析，希望对今后的电路维护与故障排查工作有所借鉴。
二、故障现象描述在进行电路故障排查之前，我们首先需要准确描述和记录故障现象。
例如，电路的输出无法达到预期值，或是电压在工作中波动过大等等。
准确的故障现象描述有助于我们更快速地定位并解决问题。
同时，我们还需要了解电路的相关参数及设计要求，以便与故障现象进行对比分析。
三、故障排查步骤1. 检查电源供应电源是电路正常运行的基础。
我们需要确保电源的稳定性和适配性。
首先检查电源的线路连接是否良好，并使用示波器或电压表等工具测试电源的电压和电流。
如果电源有问题，必须及时进行维修或更换。
2. 检查电路连接电路的连接问题是故障的常见原因之一。
我们需要仔细检查电路板上的焊接是否牢固，元器件之间的连接是否正确。
同时，还需注意检查线路连接端子处的松动或氧化现象。
这些问题可能导致电流不稳定或是接触不良。
3. 检查元器件元器件的损坏或是选择不当也会引起电路故障。
我们需要对元器件进行检查，特别是在故障发生之前更换或添加的元器件。
使用万用表、电源和示波器等工具进行检测和对比，确认元器件的参数和性能是否满足工作要求。
如发现故障元件，及时更换。
4. 利用故障模拟与仿真工具在复杂的电子电路中，有时很难直接判断故障的原因。
此时，可以利用故障模拟与仿真工具来确定故障的发生位置。
这些工具能够模拟出各种可能的故障情况，帮助我们快速定位故障点。
5. 合理使用电路分析仪器电路分析仪器是故障排查的利器。
比如示波器、信号发生器等，它们可以帮助我们观察和分析电路的波形、频谱等特性。
在排查工作中，合理运用这些工具可以更准确地寻找故障原因。
6. 重新搭建电路进行测试在确认故障并排除可能的原因后，我们可以重新搭建电路进行测试。
与之前的故障现象进行对比，以验证故障是否已经解决。
初中物理电学故障总结篇一：初中物理电学电路故障分析初中物理电学电路故障分析学习目标：通过学习把握大体电路故障分析与诊断。
初三物理电路故障分析Ⅰ．常见电路故障：短路或断路。
Ⅱ．简单故障：1．电源发烧必然发生电源短路。
2．串联电路中假设某部份用电器不能工作，那么这部份必然发生了短路。
3．并联电路中的故障大多直接利用并联电路特点就可分析得出。
Ⅲ．检测其它电路故障方式：一．将完好的用电器与被测电路并联。
（针对串联电路中的断路故障）1．用电器正常工作。
说明：被测电路上发生断路。
2．用电器不能工作。
说明：未测电路上发生断路。
二．用导线与被测电路并联。
（针对串联电路）1．未测电路正常工作。
说明：被测电路上发生断路。
2．未测电路不能工作。
说明：未测电路上发生断路。
三．利用电流表1．关于电路中原有的电流表示数转变情形分析。
（1）示数增大。
说明：电路（或支路）中部份用电器被短路。
（所有效电器都被短路，那么电流表烧毁）（2）示数减小。
说明：①电路（或支路）中发生断路。
②电流表坏了。
（3）示数不变。
说明：除电流表所在支路之外的其它支路上发生断路。
（并联）2．将电流表与被测电路并联分析。
（针对串联电路）（1）有示数。
说明：被测电路上发生断路。
（2）无示数。
说明：未测电路上发生断路。
四．利用电压表。
1．关于电路中原有的电压表示数转变情形分析。
（1）示数增大。
说明：①未与电压表并联的用电器被短路。
②与电压表并联的用电器断路（2）示数减小。
说明：①与电压表并联的被测电路上发生短路。
②电压表与电源正负极间发生断路。
③电压表坏了。
（3）示数不变。
说明：除电压表所在支路之外的其它支路上发生断路。
2．将电压表与被测电路并联分析。
（1）有示数。
说明：电压表与电源正负极间是通路的。
（2）无示数。
说明：①与电压表并联的被测电路上发生短路。
②电压表与电源正负极间发生断路电路故障：要紧判定断路和短路两种情形电压表示数为电源电压与电压表并联的电器断路电压表无示数电压表无示数短路电压表并联之外电路短路电压表示数为电源电压一、串联电路中的故障分析：（以电路中两盏为例子）①闭合开关发觉只有一盏灯亮。

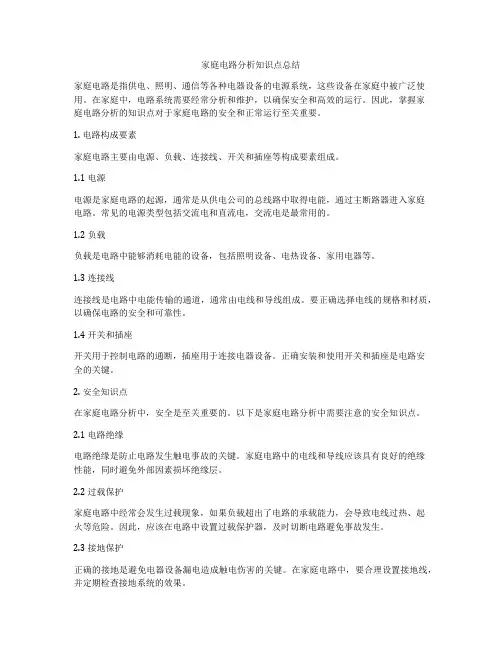

家庭电路分析知识点总结家庭电路是指供电、照明、通信等各种电器设备的电源系统，这些设备在家庭中被广泛使用。
在家庭中，电路系统需要经常分析和维护，以确保安全和高效的运行。
因此，掌握家庭电路分析的知识点对于家庭电路的安全和正常运行至关重要。
1. 电路构成要素家庭电路主要由电源、负载、连接线、开关和插座等构成要素组成。
1.1 电源电源是家庭电路的起源，通常是从供电公司的总线路中取得电能，通过主断路器进入家庭电路。
常见的电源类型包括交流电和直流电，交流电是最常用的。
1.2 负载负载是电路中能够消耗电能的设备，包括照明设备、电热设备、家用电器等。
1.3 连接线连接线是电路中电能传输的通道，通常由电线和导线组成。
要正确选择电线的规格和材质，以确保电路的安全和可靠性。
1.4 开关和插座开关用于控制电路的通断，插座用于连接电器设备。
正确安装和使用开关和插座是电路安全的关键。
2. 安全知识点在家庭电路分析中，安全是至关重要的。
以下是家庭电路分析中需要注意的安全知识点。
2.1 电路绝缘电路绝缘是防止电路发生触电事故的关键。
家庭电路中的电线和导线应该具有良好的绝缘性能，同时避免外部因素损坏绝缘层。
2.2 过载保护家庭电路中经常会发生过载现象，如果负载超出了电路的承载能力，会导致电线过热、起火等危险。
因此，应该在电路中设置过载保护器，及时切断电路避免事故发生。
2.3 接地保护正确的接地是避免电器设备漏电造成触电伤害的关键。
在家庭电路中，要合理设置接地线，并定期检查接地系统的效果。
2.4 防雷保护在雷电天气中，家庭电路容易受到雷电侵袭，需要做好防雷措施，例如安装避雷器、接地装置等，保护家庭电路不受雷击影响。
3. 故障排除家庭电路中经常会发生各种各样的故障，正确的故障排除方法是确保电路安全运行的关键。
3.1 短路短路是指电路中两个相互连接的导体之间发生正常连接，导致电流过大，甚至造成设备损坏和火灾。
遇到短路故障时，应及时切断电源，并找出短路原因，进行修理。
第1篇一、实验背景在本次实验中，我们主要学习了电路分析的基本原理和方法，通过实际操作和数据分析，掌握了电路中各种元件的特性和电路的运行规律。
本实验旨在提高我们对电路原理的理解，培养实际操作能力，并加深对电路分析方法的认识。
二、实验目的1. 理解电路的基本组成和基本定律；2. 掌握电路分析的基本方法，包括基尔霍夫定律、欧姆定律等；3. 熟悉常用电路元件的特性和应用；4. 提高实际操作能力和问题解决能力。
三、实验内容1. 基尔霍夫定律实验：通过实验验证基尔霍夫定律的正确性，加深对节点电压、回路电流等概念的理解。
2. 欧姆定律实验：通过实验验证欧姆定律的正确性，掌握电阻、电流、电压之间的关系。
3. 电路元件特性实验：观察和分析电阻、电容、电感等元件的特性和应用。
4. 电路分析方法实验：通过实际电路分析，掌握电路分析方法，如节点电压法、回路电流法等。
四、实验步骤1. 准备实验仪器和电路元件，确保实验环境安全。
2. 根据实验要求搭建电路，连接相关元件。
3. 对电路进行初步测试，确保电路连接正确。
4. 根据实验要求，分别进行基尔霍夫定律、欧姆定律、电路元件特性、电路分析方法等实验。
5. 记录实验数据，进行分析和处理。
6. 对实验结果进行总结，撰写实验报告。
五、实验结果与分析1. 基尔霍夫定律实验：实验结果显示，基尔霍夫定律在本次实验中得到了验证，节点电压和回路电流的计算结果与理论值基本一致。
2. 欧姆定律实验：实验结果显示，欧姆定律在本次实验中得到了验证，电阻、电流、电压之间的关系符合理论公式。
3. 电路元件特性实验：实验结果显示，电阻、电容、电感等元件的特性和应用得到了充分验证，为后续电路设计提供了理论依据。
4. 电路分析方法实验：实验结果显示，节点电压法、回路电流法等电路分析方法在本次实验中得到了有效应用，提高了电路分析效率。
六、实验总结1. 通过本次实验，我们对电路分析的基本原理和方法有了更深入的理解。
短路：相当于接一条导线
断路：直接截断
通路：电流通畅
欧姆定律：I=U/R 通过一段导体的电流，和它的电压成正比，和它的电阻成反比
串联电路的特点：a,电流处处相等
I=I1=I2
b,总电阻等于各分电阻之和
R总=R1+R2
c,总电压等于各分电压之和
U总= U1 +U2
电阻R越大，分得的电压U就越多
并联电路的特点：a,各支路电压相等
U = U1+U2
b,干路电流等于各支路电流之和
I=I1+I2
c,总电阻的倒数等于各分电阻倒数之和
1/R总=1/R1+1/R2
电阻R越小分得的电流I越多
总结：串连分压，并联分流
3、如图所示的电路，电源电压6V，电灯L1，L2的电阻
均为15Ω，当开关S闭合后，两灯均正常发光。
在某时刻。
电路出现故障，电流表和电压表的示数出现异常。
造成该
现象的电路故障由多种可能，如下表中1、2所列故障。
请分析写出可能出现的第三种由电灯引起的电路故障（其
中一盏灯完好），并填上与2、3相应的电流表和电压表的
大约示数。
电流表读数故障序号电路故障电压表读
数
1 L2灯丝烧断6V 0A
2 L1灯短路6V 0.4A
3 L1灯断路0V 0A
4 L2短路0V 0.4A。
初中物理电路故障分析知识点归纳总结
、串联电流表的示数变大�短路；
短路处电压为0。
电流表的示数变小�断路；
断路处电压为电源电压。
、井联干路中电流表的示数总是变小；
高中生
支路中电流表的示数变小一二斗亥支路发生断路；支路中电流表的示数不变一－该支路无故障Q
高中生请点击岭下方卡片关注高中生学习方法
_,_� 嘈-霞．，云
学习方法-·•·-��--,•� -um •�--·•• 亡�-�
学习资料
回复关键词，领取对应学习资料！
回复【学习计划表】领取《初中生学习计划表模板大全》
回复【中考真题】领取《各地中考试题及答案》
回复【电子课本】领取新学期《初中电子课本》
回复【学习方法】领取《初中学习方法大全》
回复【英语语法】领取《初中英语语法大全》
回复【英语听力】领取《人教版初中英语课文及单词听力MP3》
回复【初中名著】领取《初中生必读名著大全》。
电路故障排除总结一、简介电路故障排除是电子工程师日常工作中的一项关键任务。
准确、快速地排除电路故障对确保设备的正常运行至关重要。
本文将从实际工作中积累的经验出发，总结电路故障排除的方法与技巧，希望为电子工程师在工作中提供一定的参考和指导。
二、故障定位1. 确认故障现象电路故障排除的第一步是准确地确认故障现象。
在与用户交流中，听取用户的描述，并询问相关问题以获取更多信息。
同时，观察设备是否有异常现象，如烟雾、异响等，以帮助确定故障的范围。
2. 故障分析在确认了故障现象后，需要进一步分析故障的原因。
根据故障的相关信息，结合自身的技术知识和经验，进行合理的推测。
可以通过分析电路结构、信号传输路径、元器件特性等方面，找出可能的故障点，并按照排除优先级进行排序。
三、故障排查1. 测试设备在排除电路故障时，使用合适的测试设备是必不可少的。
例如万用表、示波器、信号发生器等，可以帮助工程师快速定位故障点。
在使用测试设备时，需要熟悉其操作方法，遵循相关安全规范，确保测试结果的准确性。
2. 检查电路连接电路连接是否良好是导致故障的常见原因之一。
对电路的连接进行仔细检查，检查插头、插座、接线端子等部分是否脱落、松动或氧化。
同时，检查印刷电路板上的焊点是否良好，并进行必要的修复。
3. 元器件检测故障的原因往往是电路中某个元器件的损坏或失效。
使用测试设备对元器件进行检测，如使用万用表测试电阻、电容等参数是否在正常范围内，使用示波器检测信号波形的正常性等。
根据测试结果，定位故障元器件，进行更换或修复。
4. 回路分析当故障无法直接定位到某个具体元器件时，可以通过回路分析来进一步排查。
逐步屏蔽回路中的某些部分，观察故障现象是否改变，以确定故障发生的位置。
通过逐步缩小故障范围，最终找到故障点。
四、故障原因分析故障排除后，对故障原因进行分析至关重要，有助于避免类似故障再次发生。
对于由元器件质量问题引起的故障，可以与供应商进行沟通，寻求解决方案。
小学生电路故障分析报告
当然可以帮您完成写作。
以下是一个小学生电路故障分析报告的示例：
小学生电路故障分析报告
一、引言
本报告旨在分析小学生在课堂实验中遇到的电路故障，并提供解决方案。
通过合理的电路故障分析与解决方法，旨在帮助小学生们更好地理解电路原理与操作。
二、问题描述
1. 故障现象：某些小学生在实验过程中发现灯泡不亮，电路无法正常工作。
2. 可能原因：电路中存在着导线接触不良、电池不正常、灯泡烧坏等问题。
3. 解决方案：检查导线接触情况、更换电池、更换灯泡。
三、解决方案
1. 检查导线接触情况：首先，确保导线两端已经正确连接到电源和负载上；接着，检查导线是否完整、无破损，有时导线可能因为折断或者剥离而无法传递电流；此外，还可以通过轻轻晃动导线来检查是否有松动情况出现。
2. 更换电池：电池是电路中的能量来源，如果电池电量不足或电池已经损坏，电路无法正常工作。
尝试更换全新电池来解决此类问题，并确保正确连接电池的正负极。
3. 更换灯泡：灯泡可能因为使用时间过长或其他原因导致烧坏，导致电路无法
正常工作。
使用一个全新的灯泡来代替烧坏的灯泡，并确保正确连接。
四、总结与建议
通过以上解决方案，小学生们可以更好地解决电路故障问题。
在实验过程中，及时检查导线的连接状况、电池的电量，并注意灯泡的使用情况，将有助于保证电路能够正常工作。
如果问题依然存在，建议寻求老师或其他专业人士的指导与帮助。
以上就是小学生电路故障分析报告的一个示例，希望对您有所帮助。
根据需要，您可以进一步展开和完善报告的内容。
初中物理电路故障分析知识点归纳总结电路故障是指电路中出现的故障或故障现象，可以是电流过载、短路、开路、电压降低等，这些故障会导致电路无法正常工作。
在初中物理学习中，我们需要掌握以下几个方面的知识点来进行电路故障的分析和解决。
1.电路基本元件的作用和特点：了解电源、电阻、电容、电感等基本电路元件的作用和特点，包括电流的通过、电压的造成、电能的耗散等。
只有了解了这些基本元件的特点，才能更好地排查故障。
2.串、并联电路的特点和计算方法：掌握串、并联电路的基本特点和计算方法，了解串联电路中总电阻的计算方法和并联电路中总电流的计算方法。
这样可以通过测量电流和电阻来判断电路中的故障。
3.欧姆定律和功率公式：了解欧姆定律和功率公式的含义和计算方法，即U=IR和P=UI。
这样，我们可以通过测量电压和电流来计算电阻和功率，进而判断电路中可能存在的故障。
4.电流的串联和并联规律：了解串联电路和并联电路中电流的规律。
在串联电路中，电流是相同的；在并联电路中，电流是分流的。
根据这一规律，可以通过测量电流来判断电路中的故障。
5.开关和电路的使用方法：了解开关的工作原理和使用方法，以及常用电路中的开关连接方式。
通过观察和操作开关，可以找出电路中可能存在的故障点。
6.电路中电流和电压的分布规律：了解电路中电流和电压的分布规律，如电阻的两端电压和电流成正比，电流通过支路时电压降低等。
通过测量电流和电压的分布情况，可以判断电路中存在的故障。
7.用电表和示波器进行故障排查：掌握用电表和示波器进行电路故障排查的方法。
用电表可以测量电流、电压和电阻等参数，用示波器可以观察电流和电压的波形。
通过合理的使用这些仪器，可以更准确地分析和解决电路故障。
8.常见的电路故障及解决方法：了解常见的电路故障，如开路、短路、电压降低等，以及相应的解决方法。
例如，对于开路故障，可以通过检查接线是否松动或断裂来解决；对于短路故障，可以通过切断电源或更换短路处的元件来解决。
电路故障分析总结归纳
如果电压表有示数，说明电压表的两个接线柱与电源两极间连接良好，并且电压表没被短路，如果电流表有示数，说明电流表所在电路是通路，电路故障很可能是某处短路。
一、开路的判断
1、如果电路中用电器不工作（常是灯不亮），且电路中无电流，则电路开路。
2、具体到那一部分开路，有两种判断方式：
①把电压表分别和各处并联，则有示数且比较大（常表述为等于电源电压）则电压表两接线柱之间的电路开路（电源除外）；
②把电流表分别与各部分并联，如其他部分能正常工作，电流表有电流，则当时与电流表并联的部分断开了。
（适用于多用电器串联电路）
二、短路的判断
1、串联电路或者串联部分中一部分用电器不能正常工作，其他部分用电器能正常工作，则不能正常工作的部分短路。
2、把电压表分别和各部分并联，导线部分的电压为零表示导线正常，如某一用电器两端的电压为零，则此用电器短路。
※根据近几年中考物理中出现的电路故障，总结几条解决这类问题的常用的主要判断方法：
“症状”1：用电器不工作。
诊断：
（1）若题中电路是串联电路，看其它用电器能否工作，如果所有用电器均不能工作，说明可能某处发生了断路；如果其它用电器仍在工作，说明该用电器被短路了。
（2）若题中电路是并联电路，如果所有用电器均不工作，说明干路发生了断路；如果其它用电器仍在工作，说明该用电器所在的支路断路。
“症状”2：电压表示数为零。
诊断：
（1）电压表的两接线柱到电源两极之间的电路断路；
（2）电压表的两接线柱间被短路。
“症状”3：电流表示数为零。
诊断：
（1）电流表所在的电路与电源两极构成的回路上有断路。
（2）电流表所在电路电阻非常大，导致电流过小，电流表的指针几乎不动（如有电压表串联在电路中）。
（3）电流表被短路。
“症状”4：电流表被烧坏。
诊断：
（1）电流表所在的电路与电源两极间直接构成了回路，即发生了短路。
（2）电流表选用的量程不当。
三、归纳：
串联电路中，断路部位的电压等于电源电压，其它完好部位两端电压为0V. 串联电路中，短路部位的电压等于0V，其它完好部位两端有电压，且电压之和等于电源电压。
不管“短路、断路”成因是多么复杂，其实质却很简单，我们可以认为“短路”的用电器实质就是电阻很小，相当于一根导线，“断路”的用电器实质就是电流无法通过相当于断开的电键。
在分析中用导线代替“短路”的用电器，用断开的电键代替“断路”的用电器，往往会收到意想不到的效果。
形成故障的原因很多，比如“短路”有可能是用电器两个接线柱碰线造成，也可能是电流过大导致某些用电器内部击穿，电阻为零；“断路”有可能是导线与用电器接触不良造成，也可能是电流过大将用电器某些部分烧断造成。
