风量、温度测量记录

山西省建筑工程施工资料填表范例及说明上册目录第一部分工程准备阶段和竣工验收文件A1、工程开工文件A41。

1建设工程规划许可证1。

2建筑工程施工许可证1。

3施工图设计文件审查合格书1。

4建筑节能设计认定书2、工程质量监督文件A52.1建设工程质量监督注册申报书（A5-1）2。

2建筑工程施工许可证（A5-2)2。

3施工图设计文件审查合格书（A5-3）3、工程竣工验收备案文件A63.1山西省工程竣工验收备案表（A6—1)3.2建筑工程竣工验收报告(A6—2）3.3建筑工程设计文件质量检查报告（A6-3)3.4建筑工程消防验收意见书3.5电梯验收检验报告4、其他文件A74.1建设工程概况（建筑工程类）(A7-1）第二部分施工监理资料B1、监理管理资料B11。

1监理规划1。

2监理实施细则1。

3监理月报1。

4监理工作总结1。

5监理专题报告1.6监理会议纪要（B1—1）1。

7监理日记（B1-2）1。

8建设工程质量评估报告(B1-3)1。

9监理工作联系单（B1—4）1。

10见证单位及见证人授权书（B1—5）2、进度控制资料B22.1工程开工/复工报审表（B2-1）2.2施工进度计划报审表(B2-2)2.3工程暂停令（B2—3）2。

4监理工程师通知单（B2-4）2.5监理工程师通知回复单(B2—5）3、质量控制资料B33.1施工组织设计（方案）报审表（B3—1）3。

2工程材料/构造件/设备报验表（B3-2）3.3工程报验单（B3-3）3。

4工程竣工预验报验单（B3-4）3。

5见证取样记录表(B3-5）3.6混凝土浇灌申请书（B3—6）3。

7工程质量问题/事故报告单(B3-7）3.8工程质量整改通知（B3—8）3。

9工程质量事故处理方案报审表（B3—9)3。

10监理抽检记录（B1-5）3。

11工程变更单（B3—11）3。

12施工试验见证取样汇总表（B3—12）4、造价控制资料B44.1工程款支付申请表（B4—1）4。

风量测定操作规程风量测定操作规程一、概述风量测定是对风机或通风系统的风量进行定量测量的过程。

准确测定风量对于保证通风系统正常运行和调整工程设计具有重要意义。

本操作规程主要针对风量测定的步骤和方法进行说明，以确保风量测定的准确性和安全性。

二、操作步骤1. 确定测定方法和仪器：根据实际需求选择测定方法和合适的测量仪器。

常用的方法有风速流量法、静压差法等，常用的仪器有风速仪、静压差仪等。

2. 安装测量仪器：根据测定方法的要求，将测量仪器正确安装在通风系统中。

对于风速仪，应将其探头放置在需要测定风速的位置，并确保探头正对风向；对于静压差仪，应将其两个差压吸引管分别连接到通风系统两个具有差压的位置。

3. 开始测量：打开风机或通风系统，并等待系统达到稳定状态。

根据测定方法的要求，取样测量风速和静压差的数值。

需要注意的是，取样时应避免被其他设备或障碍物遮挡，以免影响测量结果。

4. 记录测量结果：将测量到的风速和静压差的数值记录下来，并进行适当的单位换算。

5. 分析测量结果：根据测量结果计算风量，并进行相应的分析和判断。

判断风量是否符合设计要求，并确定是否需要进行进一步的调整和修正。

6. 清理仪器和恢复系统：使用完毕后，应及时清理测量仪器，并将其正确归位。

关闭风机或通风系统，并恢复系统到正常运行状态。

三、操作注意事项1. 操作人员应具备相关测量知识和操作技能，并严格按照操作规程进行操作。

2. 在测量过程中应注意安全，严禁将手指或其他物体伸入运行的通风系统。

3. 仪器的安装和取样的位置应严格遵循测定方法的要求，并保持稳定不变。

4. 在测量过程中应注意环境因素的影响，如室内温度、湿度等。

5. 测量结果应记录准确，充分考虑小数点位数和单位换算。

6. 操作完毕后应及时清理仪器，以保证下次使用的准确性。

四、异常情况处理1. 如果测量过程中发现仪器故障或异常，请及时停止测量，并按照仪器的说明书进行检查和修理。

2. 如果测量结果与设计要求存在较大差异，请重新进行测量，并检查仪器的正确性和使用方法。

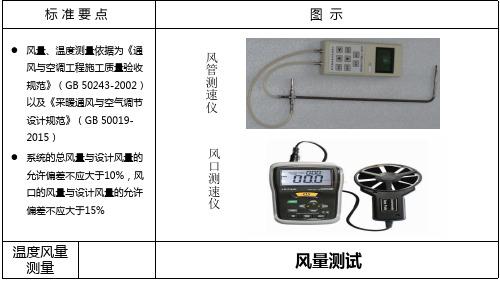

温度风量风量测试l 风量、温度测量依据为《通风与空调工程施工质量验收规范》（GB 50243-2002）以及《采暖通风与空气调节设计规范》（GB 50019-2015）l 系统的总风量与设计风量的允许偏差不应大于10%，风口的风量与设计风量的允许偏差不应大于15%风管测速仪风口测速仪确度，风口应采用外加风罩引下测量的方式风口风速测量风罩红外测温仪温度风量温度、风量测试l风速仪置于风口正下方l风口风速测量采用等面积法，不大于0.015m2为一个测量点，所有测量点风速平均值作为最终风口风速值风口风速测点布置图风口风速、温度测试温度风量温度、风量测试温度风量温度、风速测试l 空调送风口风速不得小于2m/sl 风幕机安装高度大于3米时出口风速不得小于8m/s，安装高度小于等于3米时出口风速不得小于5m/s l 卫生间换气次数不得小于15次/小时l 夏季风口出风温度不得高于18℃，冬季风口出风温度不得低于26℃风幕机风速测试l 总风量测量采用各送风口风量相加或在主送风管截面测量两种方式，由于主送风管截面测量现场条件不易满足，常用风口相加方式l主送风管截面测量要求直管段前距离需大于4a，后距离需大于2a，（a为大边长），采用等面积布点法，每块面积不大于0 . 05平方米4a2a主送风管测量截面选择主送风管测量面积布点温度风量主送风管总风量测量温度风量空调最不利负荷温度测量l 为检验整个空调系统的制冷性能，可进行空调最不利负荷温度测量l 空调最不利负荷测量时间为夏季11:00~17:00之间，此时空调负荷较高；测量点选择室内靠墙体1.5m高处并且靠近回风口处；按1点/100㎡进行布点按1点/100㎡布点。

N0402_风量温度测量记录风量和温度是工程测量中常用的两个参数，用于评估空调、通风系统的性能和效果。

下面是一个风量和温度测量记录的例子：测量时间：2024年4月2日测量地点：办公室一、风量测量记录：1.测量设备：风速仪2.测量范围：0-10m/s3.测量位置：四个办公室的中央位置4.测量方法：将风速仪置于测量位置，记录显示屏上的风速值办公室A：-测量1：风速为3.5m/s-测量2：风速为4.2m/s-测量3：风速为3.8m/s办公室B：-测量1：风速为3.9m/s-测量2：风速为4.1m/s-测量3：风速为4.0m/s办公室C：-测量1：风速为4.5m/s-测量2：风速为4.3m/s-测量3：风速为4.2m/s办公室D：-测量1：风速为3.6m/s-测量2：风速为3.7m/s-测量3：风速为3.5m/s二、温度测量记录：1.测量设备：温度计2.测量范围：0-50摄氏度3.测量位置：四个办公室的中央位置4.测量方法：将温度计置于测量位置，记录显示屏上的温度值办公室A：-测量1：温度为23摄氏度-测量2：温度为23.5摄氏度-测量3：温度为22.8摄氏度办公室B：-测量1：温度为24摄氏度-测量2：温度为24.2摄氏度-测量3：温度为23.9摄氏度办公室C：-测量1：温度为25摄氏度-测量2：温度为25.3摄氏度-测量3：温度为24.9摄氏度办公室D：-测量1：温度为23.5摄氏度-测量2：温度为23.8摄氏度-测量3：温度为23.2摄氏度三、分析与评价：风速测量结果显示，办公室A、B、C和D的风速分别平均为3.83m/s、4.0m/s、4.33m/s和3.6m/s。

可以看出，办公室C的风速最大，达到了4.33m/s，而办公室D的风速最小，仅为3.6m/s。

温度测量结果显示，办公室A、B、C和D的温度分别平均为23.77摄氏度、24.03摄氏度、25.07摄氏度和23.5摄氏度。

办公室C的温度最高，达到了25.07摄氏度，而办公室A的温度最低，仅为23.77摄氏度。

通风机空调风机检查试运转记录日期：2024年10月10日地点：XX大厦检查人员：1.张师傅（通风机）2.王师傅（空调风机）设备名称：1.通风机：型号ABC-1234，容量1500m³/h1.首先，检查通风机的外观和机身是否有明显的损坏或变形。

发现通风机的外观完好无损，机体没有变形。

2.接下来，检查电源线是否安全可靠连接。

确认电源线与通风机连接牢固。

3.检查通风机的电源开关和控制面板。

确认电源开关处于关闭状态，控制面板正常无异常。

4.打开通风机的机箱，检查风叶是否有松动或损坏。

风叶安装牢固，无明显松动和损坏。

5.检查通风机的电机和传动部件。

确认电机运转正常，传动部件灵活可靠。

6.开启通风机，观察其运转情况。

通风机启动正常，无刺耳的噪音，正常工作。

7.测量通风机的风量，使用空气流量计进行检测。

测量结果显示，通风机的风量达到1500m³/h，满足设定要求。

8.检查通风机的运行时间，确认运行时间计时器正常工作，没有故障。

9.检查通风机的温度和湿度传感器。

确认温度和湿度传感器的读数准确可靠。

1.检查空调风机的外观和机身是否有明显的损坏或变形。

发现空调风机的外观完好无损，机体没有变形。

2.接下来，检查电源线是否安全可靠连接。

确认电源线与空调风机连接牢固。

3.检查空调风机的电源开关和控制面板。

确认电源开关处于关闭状态，控制面板正常无异常。

4.打开空调风机的机箱，检查风叶是否有松动或损坏。

风叶安装牢固，无明显松动和损坏。

5.检查空调风机的压缩机和冷凝器。

确认压缩机和冷凝器的运转正常，无异常噪音。

6.开启空调风机，观察其制冷效果。

空调风机启动正常，制冷效果良好，室内温度明显下降。

8.检查空调风机的运行时间，确认运行时间计时器正常工作，没有故障。

9.检查空调风机的温度和湿度传感器。

确认温度和湿度传感器的读数准确可靠。

根据以上检查试运转记录，通风机和空调风机的检查工作顺利进行，运行状态正常，各项指标满足设定要求。

质量检查纲要技术质量部门主要进行两类检查，一是现场工程实物质量及技术质量管理巡视；二是工程技术质量资料检查。

（工程技术资料检查中重点检查了解项目混凝土强度试验报告和钢筋原材、钢筋连接接头不合格试验报告。

要通过与试验员的直接交谈，了解是否存在隐患。

）根据GB/T19001-2008《质量管理体系要求》及公司《一体化管理手册》中对质量控制的管理要素和现场工程技术质量管理的常规，检查内容分为九大项：1．《施工组织设计、方案、技术交底》主要查技术文件的编制、审核、执行；2、图纸及图纸会审及工程洽商变更记录施工图纸是施工单位的主要依据文件，主要查图纸的有效版本保存、发放，查图纸会审及工程洽商变更记录的编制、审核、保存、发放；3、施工测量仪器、质量检查器具、施工试验器具施工中的各类监视、测量器具是确保工程技术质量符合规范要求的重要物品，其精准度是管理环节中的必须控制的要素，主要审查仪器、器具的保管、存放、检验、校正记录；4、施工过程技术质量记录资料、质量检查、验收资料。

主要检查各类施工记录、质量保证资料、质量验收资料；1)施工记录施工测量记录。

工程定位测量记录、基槽验线记录、楼层放线、楼层标高抄测记录、建筑物垂直度、标高测量记录、沉降观测记录。

施工日志。

隐蔽工程检查记录。

施工检查记录。

交接检查记录。

大体积混凝土测温记录，同条件试块养护测温记录。

地下工程防水效果检查记录。

防水工程试水检查记录。

基坑支护变形监测记录。

特殊分项工程的施工录。

如：预应力工程张拉记录、灌浆记录。

幕墙工程注胶检查记录、淋水检查记录。

2)质量保证资料。

◆土建专业回填土试验报告。

钢筋、水泥、砌体、防水材料等进场复试报告商品混凝土应有的专业资料（厂家需要提供给项目部保存的资料：配合比通知单、预搅拌混凝土运输单、预搅拌混凝土出厂合格证（32天内提供）。

另外，预搅拌混凝土厂家应保证以下资料的可追溯检查：试配记录、水泥出厂合格证和试验报告、粗细骨料试验报告、外加剂合格证、掺合料合格证、开盘鉴定、坍落度测试记录、混凝土抗压强度报告、抗渗试验报告。

现场风量、风速、风质测量管理制度1. 引言为了确保工作场所的空气质量达到相关标准要求，保障员工的身体健康和工作环境的安全性，公司制定了现场风量、风速、风质测量管理制度。

本制度旨在规范对工作场所中风量、风速以及风质的测量与管理。

2. 适用范围本制度适用于公司内所有工作场所，包括但不限于办公室、车间、实验室和生产线等各类工作场所。

3. 定义•现场风量：指单位时间内某个区域内的空气流动量，通常以立方米/小时（m³/h）来表示。

•风速：指单位时间内空气流动的速度，通常以米/秒（m/s）来表示。

•风质：指空气的质量状况，包括温度、湿度、含氧量等。

4. 现场风量、风速、风质测量设备和方法4.1 现场风量测量设备为了准确测量现场风量，公司将配备以下测量设备：•风速计：用于测量空气流动的速度。

采用高精度风速计，能在不同区域快速测量风速，并实时显示结果。

•静压差计：用于测量风道、管道等区域的静压差。

通过测量静压差，可以计算出风量。

4.2 风速测量方法4.2.1 员工培训所有相关人员在操作风速计前，都需要接受相关培训，掌握正确的操作方法和注意事项。

4.2.2 定点测量在工作场所中的不同位置进行定点测量，记录每个位置的风速，并进行合理的平均处理。

4.2.3 定时测量定时测量各个区域的风速，通过连续多次测量获得平均值，以保证测量结果的准确性。

4.3 风质测量设备和方法公司将配备以下测量设备和方法，以确保工作场所的风质符合相关要求：•温湿度计：用于测量空气的温度和湿度。

温湿度计具有高精度和快速响应的特点，可以实时监测工作环境的温湿度。

•氧气浓度测量仪：用于测量空气中氧气浓度的仪器。

通过监测氧气浓度，可以判断空气中氧气含量是否符合要求。

4.4 测量结果记录和管理所有测量结果需要记录并进行管理，包括测量时间、测量位置、测量数值等信息。

公司将建立相应的风量、风速、风质测量结果数据库，记录和管理所有测量数据。

5. 监测与评估公司将定期对工作场所中的风量、风速以及风质进行监测和评估，确保符合相关标准要求。

通风管道风压风速风量测定通风管道在工业生产和建筑物中起着重要的作用。

为确保通风管道的安全和有效，需要对通风管道进行风压、风速、风量测定。

以下是一些测量通风管道的基本方法。

一、风压测量仪器•喜马拉雅差压计•数字多功能仪表步骤1.在通风管道的两边墙壁上钻孔，使孔之间的距离相等。

2.将差压计连接在通风管道上，调整读数到设置零点。

3.打开通风机，记录差压计的读数。

如果差压计涉及到密封效应，需要进行更多调整以得到更准确的读数。

如果机器噪音太大，可以考虑将差压计放置在远离机器的地方。

计算通风管道的压强等于差压计的读数。

使用以下公式计算通风管道的风速: •风速（m/s）= 差压计的读数 * （角度系数 / 因素系数）•风速（英尺/分钟）= 差压计的读数 * （角度系数 / 因素系数） * 196.85其中，角度系数和因素系数根据差压计的型号而异。

二、风速测量仪器•热线风速仪•热膜风速仪步骤1.在通风管道上安装风速仪器。

尽量远离通风系统的进口和出口，以避免干扰。

2.打开通风机，等待五到十分钟，直到温度和湿度稳定。

3.风速仪器将记录并显示当前风速。

计算通风管道的风量等于风速和扇叶面积的乘积。

使用以下公式计算通风管道的风速:•风量（立方米/小时）= 风速 (米/秒) × 扇叶面积 (平方米) × 3600•风量（立方英尺/分钟）= 风速 (英尺/分钟) × 扇叶面积 (平方英尺) ×60三、风量测量仪器•平衡法风量计•流量计步骤1.在通风管道上安装风量计。

平衡法风量计需要根据通风管道的直径进行调整。

2.打开通风机，将通风管道进行平衡，直到读数稳定。

3.查看风量计上的读数。

计算无需计算。

风量计上的读数已经是通风管道的实际风量。

四、对于工业生产和建筑物中的通风管道，测量其风压、风速、风量是十分重要的。

使用合适的仪器和正确的测量方法，可确保通风管道的安全和有效。

不同的测量方法有不同的精度和调整要求，需要选择合适的测量方法和仪器。
