C类通风与空调工程施工资料编程范例C6

5.10通风与空调工程施工技术资料填表说明TＫ一00０通风与空调工程施工技术资料核查表技术资料核查：核查应为施工单位技术负责人。

核查意见：应为齐全或基本齐全。

强制性条文和主控项目的资料必须齐全。

结论:由监理（建设)单位专业技术负责人填写，填写应资料齐全或基本齐全，同意验收;并签证。

1．序号:以审查问题的先后填写序号。

2．图号按序号的顺序标明图纸编号.3.会审记录栏为主要填写内容.提出方将存在的问题记录在问题一栏，答复意见记录在答复意见一栏,对于需变更或设计深度满足不了施工要求的，设计单位应出具书面设计文件重新处理。

鲁TK一０02设计变更(洽商)记录本表是设计变更记录或几方洽商的记录。

鲁TK——００３.1施工组织设计(施工方案)内部审批表施工组织设计(施工方案)内部审批表,是作为施工企业内部审查的运行表格,申报部门可能是企业的施工队、处等单位，也可能是外包单位．分包单位应在中报部门处加盖公章，并应在申报简述里标明为分包单位.如企业内部可不加盖公章。

审核意见应根据企业内定要求进行审核,如意见本表填写不开,可加附页说明。

鲁TK一003.2施工组织设计(施工方案)报审卡施工组织设计（施工方案)报审卡，施工单位编制施工组织设计或施工方案，在本单位通过内部审查后,可满足施工要求,能指导工程施工，报请监理单位或建设单位项目专业技术负责人审批,并经总监理工程师或建设单位专业技术负责人签字认可。

填写要求:送审报告1.XXX监理公司（建设单位）2.XＸX工程施工组织设计(施工方案)编制完毕3．申报单位：XXX公司年月日(以上报日期为准)并按单位内部要求审批完毕，今报上，请批示。

4．审批结论由监理单位或建设单位填写并提出要求，结论必须明确。

鲁TK一004技术(安全)交底记录１．交底时技术与安全交底可分别进行,如工艺对安全有要求可同时交底。

2．交底内容:根据设计图纸的要求,依照规范、标准、施工操作工艺,进行可操作性的技术和安全要求交底,满足图纸要求,预见可发现的问题进行预防,确保施工质量（安全）、结构安全和使用功能。

空调通风工程施工方案样本一、项目概述本项目商务办公楼的空调通风工程施工，总建筑面积为5000平方米，楼高12层，工程周期约为4个月。

二、施工目标1.为商务办公楼提供稳定、高效的空调通风系统，满足室内温度和空气质量要求。

2.最大限度节约能源，降低运营成本。

3.保障工程质量，确保施工安全。

三、工程方案1.设计方案按照商务办公楼的使用要求和效果图，采用中央空调系统、新风系统和排风系统相结合的方案，确保整个楼内空气流通，并能自动调节温度。

2.工程流程步骤一：现场勘测与设计深入了解现场情况，包括楼层高度、门窗位置、通风通道等，以及收集客户的具体需求，制定符合实际情况和需求的施工方案。

步骤二：物料采购与准备依据设计方案，准备所需的物料和设备，包括空调主机、风口、管道、排风机等。

步骤三：施工准备针对工程现场进行施工准备，包括搭建安全围栏、设置临时通道和施工平台，确保施工期间的安全性。

步骤四：管道敷设与连接按照设计方案要求，进行空调管道和风管的敷设和连接工作，确保各个系统之间的顺畅联通。

步骤五：设备安装与调试将空调主机、风口、排风机等设备安装到设计位置，并进行调试，确保正常运行和稳定性。

步骤六：维修与保养在工程完成后，对所安装的设备进行维修和保养，确保运行质量和寿命。

四、工程管理1.质量管理为保证工程质量，设立专门的质量管理团队，实施严格的质量把控，包括现场巡检、验收、不合格品处理等。

2.安全管理遵守相关安全规定，设置安全防护设施，进行安全教育和培训，加强施工现场的安全管理，确保施工过程安全。

3.进度管理制定详细的施工进度计划，合理安排施工工序，监督施工进度的执行，及时处理工程进度延误的问题。

4.成本管理按照项目预算，合理采购物料和设备，制定项目费用的控制措施，并及时进行成本跟踪和预警，确保施工过程的经济性。

五、工程保修在工程竣工后，提供一定的保修期，并配备专业的售后服务团队，处理用户提出的问题和维修需求，确保用户的满意度。

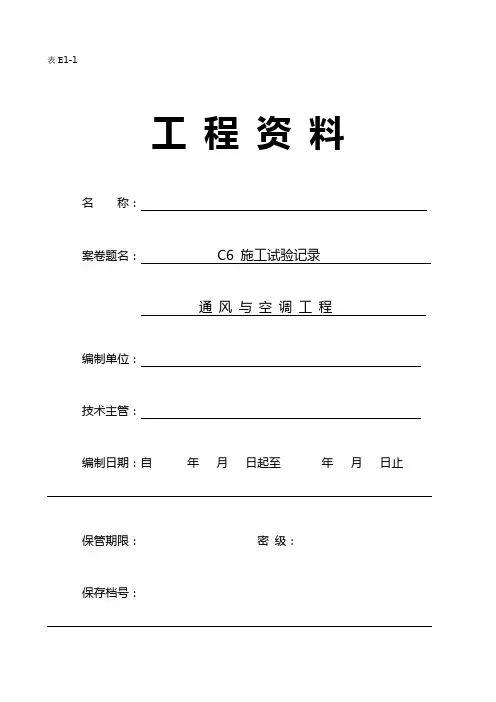

表E1-1工程资料名称：案卷题名： C6 施工试验记录通风与空调工程编制单位：技术主管：编制日期：自年月日起至年月日止保管期限：密级：保存档号：共册第册X X X 工程C6-2设备单机试运转记录注: 内容只有一张时,不要分目录。

内容X X X 工程C6-3系统试运转调试记录注: 内容只有一张时,不要分目录。

内容X X X 工程C6-19 强度严密性试验记录注: 内容只有一张时,不要分目录。

内容X X X 工程C6-21吹（冲）洗（脱脂）试验记录注: 内容只有一张时,不要分目录。

内容X X X 工程C6-23 补偿器安装记录注: 内容只有一张时,不要分目录。

内容X X X 工程C6-39 风管漏光检测记录注: 内容只有一张时,不要分目录。

内容X X X 工程C6-40 风管漏风检测记录注: 内容只有一张时,不要分目录。

内容X X X 工程C6-41现场组装除尘器、空调机漏风检测记录注: 内容只有一张时,不要分目录。

内容X X X 工程C6-42各房间室内风量、温度测量记录注: 内容只有一张时,不要分目录。

内容X X X 工程C6-43 管网风量平衡记录注: 内容只有一张时,不要分目录。

内容X X X 工程C6-44空调系统试运转调试记录注: 内容只有一张时,不要分目录。

内容X X X 工程C6-45空调水系统试运转调试记录注: 内容只有一张时,不要分目录。

内容X X X 工程C6-46制冷系统气密性测试记录注: 内容只有一张时,不要分目录。

内容X X X 工程C6-47净化空调系统测试记录注: 内容只有一张时,不要分目录。

内容X X X 工程C6-48防排烟系统联合试运记录注: 内容只有一张时,不要分目录。

内容。

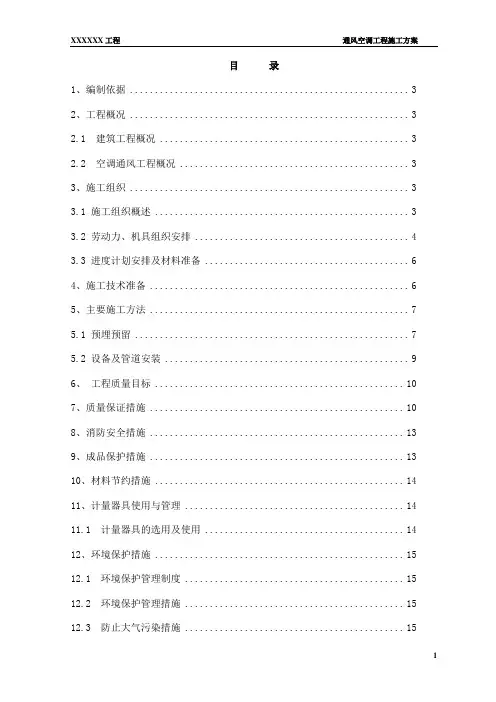

目录1、编制依据 (3)2、工程概况 (3)2.1 建筑工程概况 (3)2.2 空调通风工程概况 (3)3、施工组织 (3)3.1 施工组织概述 (3)3.2 劳动力、机具组织安排 (4)3.3 进度计划安排及材料准备 (6)4、施工技术准备 (6)5、主要施工方法 (7)5.1 预埋预留 (7)5.2 设备及管道安装 (9)6、工程质量目标 (10)7、质量保证措施 (10)8、消防安全措施 (13)9、成品保护措施 (13)10、材料节约措施 (14)11、计量器具使用与管理 (14)11.1 计量器具的选用及使用 (14)12、环境保护措施 (15)12.1 环境保护管理制度 (15)12.2 环境保护管理措施 (15)12.3 防止大气污染措施 (15)12.4 防止水源污染措施 (15)12.5 防止施工噪声扰民措施 (16)12.6 控制扬尘的措施 (16)13、技术资料目标设计 (16)13.1技术资料管理要求 (16)14、施工现场平面图 (17)1、编制依据1.1施工图纸（xxx—xxx）。

(xxx为图纸编号)1.2《设计交底记录》。

1.3《通风空调工程施工质量验收规范》（GB50243-2002）。

1.4《建筑安装分项工程施工工艺规程》（DBJ/T01-26-2003）。

1.6《安装工程施工及验收规范》。

1.7《建筑给排水暖通空调燃气工程施工工艺标准》JS02-2004/Ⅴ1.8各种选用图集。

(根据设计要求选用)2、工程概况2.1 建筑工程概况主要说明建筑名称、地点、建筑面积、结构形式，建筑高度，建筑主要用途以及建筑设置那些主要系统等情况。

2.2 空调通风工程概况2.2.1主要说明本工程内设置了哪些系统。

2.2.2对系统进行简略描述。

3、施工组织3.1 施工组织概述3.1.1 施工组织概述及项目组织结构对施工部署进行简略描述：主要描述本工程分为几个阶段完成，每个阶段预计的完成时间，以及预计所需的工作量（XX工日）。

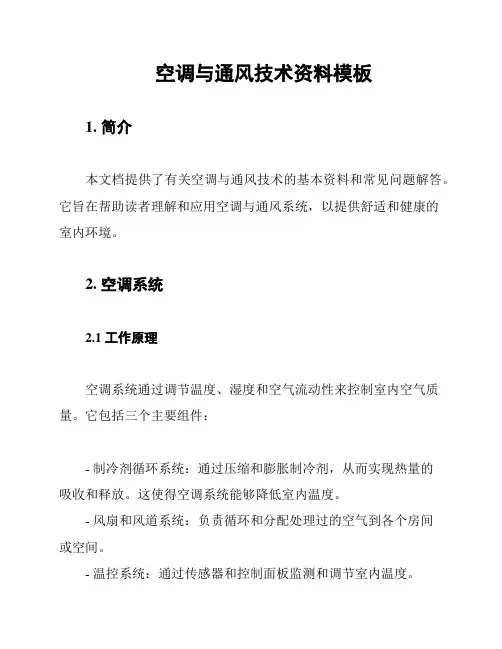

空调与通风技术资料模板1. 简介本文档提供了有关空调与通风技术的基本资料和常见问题解答。

它旨在帮助读者理解和应用空调与通风系统，以提供舒适和健康的室内环境。

2. 空调系统2.1 工作原理空调系统通过调节温度、湿度和空气流动性来控制室内空气质量。

它包括三个主要组件：- 制冷剂循环系统：通过压缩和膨胀制冷剂，从而实现热量的吸收和释放。

这使得空调系统能够降低室内温度。

- 风扇和风道系统：负责循环和分配处理过的空气到各个房间或空间。

- 温控系统：通过传感器和控制面板监测和调节室内温度。

2.2 常见问题解答- Q: 空调系统是否会消耗大量能源？- A: 空调系统的能源消耗与其效能和使用模式有关。

选购高效节能的空调设备，并合理使用温度控制功能，可以减少能源消耗。

- Q: 空调系统是否会使室内空气变得干燥？- A: 空调系统在冷却空气时会降低室内湿度。

为了防止过度干燥，可以使用加湿器或合适的湿度控制设备，并注意适度开启通风。

3. 通风系统3.1 工作原理通风系统通过排除污浊空气、引入新鲜空气以及控制空气流动来改善室内空气质量。

通风系统一般包括以下组件：- 排风系统：将污浊空气排出建筑物。

这可以通过风扇、管道和排气口来实现。

- 新风系统：引入新鲜空气到室内，提供氧气并改善空气质量。

- 空气过滤系统：去除空中的灰尘、污染物和微生物。

3.2 常见问题解答- Q: 如何确定通风系统的需求？- A: 通风系统的需求取决于建筑物的大小、用途以及人数。

根据当地的建筑法规和安全标准，可以确定通风需求和相关设备选购。

- Q: 如何保持通风系统的良好工作状态？- A: 定期清洁和维护通风系统的组件，确保风扇、滤网和管道没有积聚灰尘和污垢。

此外，注意定期更换过滤器，以保持良好的空气质量。

4. 结论本文档提供了有关空调与通风技术的基本资料和常见问题解答。

了解空调与通风系统的工作原理和常见问题有助于确保室内空气质量和舒适度。

在选择和使用空调与通风系统时，应注意节能、环保和安全的原则，以实现最佳效果。

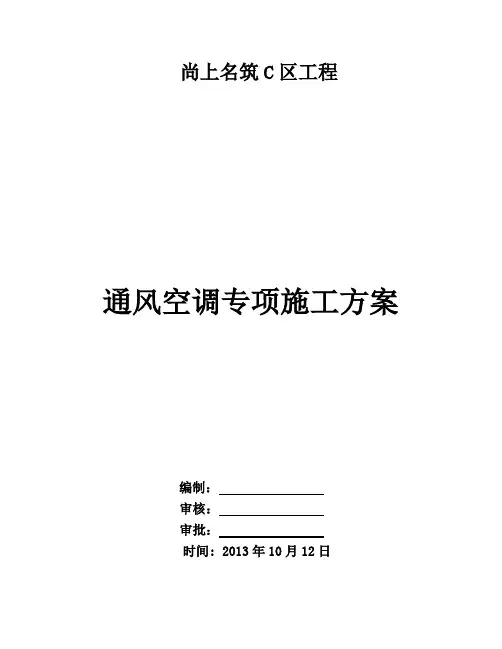

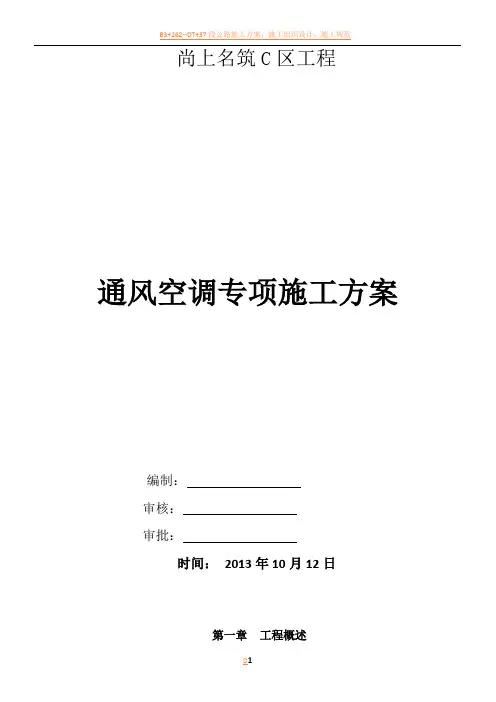

尚上名筑C区工程通风空调专项施工方案编制：审核：审批：时间：2013年10月12日第一章工程概述第一节工程概况1.1.工程建设地点及现场施工条件本工程建设地点位于广州市番禺区石楼镇石清路东侧，西侧是鱼塘，东侧为石楼石清路，南面是B区工地。

现场地经开发平整，地势平坦，最高处绝对标高7.55m，最低处绝对标高6.55m。

施工现场“三通一平”均已完成，具备开工条件。

1.2.工程承包范围包括尚上名筑C区工程地基基础工程、主体结构工程、屋面工程、装饰装修工程、水电消防通风安装工程等设计图纸所包含的内容。

1.3.建筑概况及各责任主体概况本工程布局呈长方形，总用地面积为25782m2，总建筑面积为81502m2，其中地下建筑面积为14723m2，地上建筑面积为66779m2。

由6栋高层组成，地下1层，地上为：C1C2为27层，C3为17层、C4C5C6为31层；地下一层分别设置了停车库及设备用房等，一层主要包括住宅入口大堂、高低压电房、管理与消防控制室及电表间等，其余部分作架空层，二层及以上部分为住宅；建筑竖向高度：C1C2为建筑高度分别为84.1m（27层），C3为建筑高度分别为54.1m（17层），C4C5C6为建筑高度分别为96.1m（31层）；地下一层为3.9m，架空层4.5m，标准层3m，±0.00对应的绝对标高为8.500米。

建设单位：广州市番禺信业房地产发展有限公司设计单位：广州市景森工程设计顾问有限公司勘探单位：建材广州地质工程勘察院监理单位：广州市百业建设顾问有限公司施工单位:广东大城建设集团有限公司1.4 按设计图纸内容本工程主要为通风排烟，即地下一层为了排出汽车尾气及设备用房的通风要求设有排风排烟系统，风机为双速风机平时低速运行，火灾时高速排烟。

第二节方案编制依据一、方案编制依据：（一）设计文件及有关资料：设计图纸、说明及总平面图；（二）计划文件：招投标（文件）书；（三）工程勘察资料：地形、地貌、（工程）气象等自然条件；（四）类似施工项目施工组织设计和有关资料；（五）现行规范、规程：1、《采暖与空调设计规范》GBJ19-87；2、《制冷设备、空气分离设备安装工程施工及验收规范》GB50274-98；3、《机械设备安装工程施工及验收通用规范》GB50231-98；4、《通风与空调工程施及验收规范》GB50243-2002；5、《工业设备及管道绝热工程施工及验收规范》GBJ126-89；6、《工业设备及管道绝热工程质量检验评定标准》GB50185-93；7、《压缩机、风机泵安装工程施工及验收规范》GB50275-98；8、电气标准规范汇编：施工现场临时用电安全技术规范JGJ46-88；9、国家标准《电气标准规范汇编》10、《电气装置安装工程电缆线路及施工验收规范》GB50168—9211、《电气装置安装工程接地装置施工及验收规范》GB50169—9012、《电气装置安装工程盘柜及二此回路接线施工及验收规范》GB50171—92二、编制原则：1、严格遵守国家和合同条款上的工程竣工和交付使用的使用期限；2、合理安排施工程序和顺序：工程施工有其自身的客观规律，按照反映这种规律的程序组织施工，能够保证各项施工活动相互促进、紧密衔接，避免不必要的重复工作，加快施工进度，缩短工期；1、用流水作业法安排施工进度计划，采用流水作业组织施工，保证施工的连续性、均衡性和有节奏地进行、合理地使用人力、物力和财力，为快、省、安全地完成施工任务；2、贯彻多层次技术结构的技术政策，因时因地制宜地促进技术进步。

本表由施工单位填报，经监理单位审批后，监理单位、施工单位各保存一份。

本表由施工单位填写，城建档案馆、建设单位、施工单位各保存一份。

本表由施工单位填报，城建档案馆、建设单位、施工单位各保存一份。

本表由施工单位填写并保存。

本表由施工单位填报并保存。

附：调试测试表
本表由施工单位填写，城建档案馆、建设单位、施工单位各保存一份。

注：无洁净级别要求的系统，填写送、排、新风等；风道部位指干管或支干管、支管。

本表由施工单位填写并保存。

本表由施工单位填写，城建档案馆、建设单位、施工单位各保存一份。

本表由施工单位填报并保存。

本表用于粘贴合格证和试验报告单等资料。

本表由交接单位和接受单位各保存一份。

本表由施工单位填写，城建档案馆、建设单位、施工单位各保存一份。

本表由交接单位和接受单位各保存一份。

尚上名筑C区工程通风空调专项施工方案编制：审核：审批：时间: 2013年10月12日第一章工程概述第一节工程概况1.1.工程建设地点及现场施工条件本工程建设地点位于广州市番禺区石楼镇石清路东侧，西侧是鱼塘，东侧为石楼石清路，南面是B区工地.现场地经开发平整，地势平坦,最高处绝对标高7。

55m,最低处绝对标高6。

55m.施工现场“三通一平"均已完成，具备开工条件。

1.2。

工程承包范围包括尚上名筑C区工程地基基础工程、主体结构工程、屋面工程、装饰装修工程、水电消防通风安装工程等设计图纸所包含的内容。

1.3.建筑概况及各责任主体概况本工程布局呈长方形，总用地面积为25782m2，总建筑面积为81502m2，其中地下建筑面积为14723m2,地上建筑面积为66779m2.由6栋高层组成，地下1层，地上为：C1C2为27层，C3为17层、C4C5C6为31层；地下一层分别设置了停车库及设备用房等，一层主要包括住宅入口大堂、高低压电房、管理与消防控制室及电表间等，其余部分作架空层，二层及以上部分为住宅；建筑竖向高度:C1C2为建筑高度分别为84.1m（27层）,C3为建筑高度分别为54。

1m（17层），C4C5C6为建筑高度分别为96。

1m(31层）；地下一层为3。

9m，架空层4。

5m,标准层3m，±0.00对应的绝对标高为8。

500米.建设单位:广州市番禺信业房地产发展有限公司设计单位：广州市景森工程设计顾问有限公司勘探单位：建材广州地质工程勘察院监理单位：广州市百业建设顾问有限公司施工单位：广东大城建设集团有限公司1。

4 按设计图纸内容本工程主要为通风排烟，即地下一层为了排出汽车尾气及设备用房的通风要求设有排风排烟系统，风机为双速风机平时低速运行，火灾时高速排烟。

第二节方案编制依据一、方案编制依据：（一）设计文件及有关资料：设计图纸、说明及总平面图；（二)计划文件：招投标（文件）书；（三）工程勘察资料:地形、地貌、（工程）气象等自然条件;（四)类似施工项目施工组织设计和有关资料；（五)现行规范、规程:1、《采暖与空调设计规范》 GBJ19-87；2、《制冷设备、空气分离设备安装工程施工及验收规范》GB50274—98;3、《机械设备安装工程施工及验收通用规范》 GB50231-98；4、《通风与空调工程施及验收规范》 GB50243-2002；5、《工业设备及管道绝热工程施工及验收规范》 GBJ126—89；6、《工业设备及管道绝热工程质量检验评定标准》 GB50185—93；7、《压缩机、风机泵安装工程施工及验收规范》 GB50275—98；8、电气标准规范汇编：施工现场临时用电安全技术规范 JGJ46-88;9、国家标准《电气标准规范汇编》10、《电气装置安装工程电缆线路及施工验收规范》GB50168—9211、《电气装置安装工程接地装置施工及验收规范》GB50169—9012、《电气装置安装工程盘柜及二此回路接线施工及验收规范》GB50171—92二、编制原则：1、严格遵守国家和合同条款上的工程竣工和交付使用的使用期限；2、合理安排施工程序和顺序：工程施工有其自身的客观规律，按照反映这种规律的程序组织施工,能够保证各项施工活动相互促进、紧密衔接,避免不必要的重复工作，加快施工进度,缩短工期;1、用流水作业法安排施工进度计划,采用流水作业组织施工，保证施工的连续性、均衡性和有节奏地进行、合理地使用人力、物力和财力，为快、省、安全地完成施工任务;2、贯彻多层次技术结构的技术政策,因时因地制宜地促进技术进步。

通风与空调工程1 通风与空调工程正文5.3.8.1施工技术管理资料1 图纸会审记录(表C—001)。

2 技术交底记录(表C—002)。

3 设计变更通知单(表C—003)。

4 工程洽商记录(表C—004)。

5.3.8.2原材料、成品、半成品、设备的质量证明资料1 原材料、成品、半成品、设备汇总表(表C—200)。

2 原材料、成品、半成品、设备的质量证明资料分为进场验收记录、设备开箱检验记录、合格证、厂家提供的性能检验报告、安装使用说明书、见证取样记录、进场复验报告、进口设备、材料的商检报告等。

（1）材料、设备进场检验记录(表C—117)内容包括进场材料的名称、规格、型号、外观质量或测试结果及进场数量和日期。

（2）设备开箱检验记录(表C—118)内容包括设备的名称、规格、型号、外观质量或测试结果及随机附件和配件的数量、验收日期等。

（3）见证取样记录(表C—007)内容包括材料、产品的名称、规格、型号、进场数量、抽取数量。

（4）进场复验报告。

5.3.8.3施工试验调试记录及检测报告1 施工试验调试记录汇总表(表C—121)。

2 风管强度和严密性试验记录(表C—201)内容包括工作压力、试验压力、风管开裂情况、实测漏风量大小等内容。

3 风管漏光检测记录(表C—202)内容包括检测区段、接缝长度、光源、漏光部位，并附测试区段图。

4 风管漏风检测记录(表C—203)内容包括测试系统风管展开面积的总和，被测部分风管展开面积的总和，工作压力、试验压力、检测分段数、系统轴测图、漏风量计算公式的选择，实测漏风量等。

5 高效过滤器、现场组装除尘器、空调机组检漏测试记录(表C—204)内容包括设备额定风量、允许漏风率、实测漏风量、漏风率、工作压力、试验压力、洁净级别、出厂透过率、允许透过率、实测漏过率等。

6 风机盘管机组三速运转试验记录(表C—205)内容包括规格、型号、使用数量、温控开关动作情况，风速开关与风机运行状态的对应情况等。
