城市道路交通设计指南—第4章(1-3)

  • 格式：doc
  • 大小：4.94 MB
  • 文档页数：34

下载文档原格式

  / 34

合集下载

[工学]城市道路设计教案2013四、五章

[工学]城市道路设计教案2013四、五章

0.3
0.32
0.34 0.35 0.36
0.5
0.54
0.57 0.59 0.61
0.7
0.75
0.8
0.83 0.85
0.84
0.87
0.89 0.91 0.92
1.0
1.0
1.0
1.0
1.0
-
-
-
-
-ห้องสมุดไป่ตู้
6、公路服务水平分级
路段的运行时间及速度和通畅性是划分公路服务水平的主要 依据，也是道路使用者感受最为敏感的方面。 公路分为四个服务等级: ☆一级服务水平描述的交通流主要在自由流运行状态下，交通 流中的车辆可以毫不受阻的发挥行驶性能，保证司机获得高水 平的舒适感。 ☆ 二级服务水平描述的交通流是自由流向稳定流过渡的情况， 交通流中的车辆行驶性能的发挥稍微受限制。提供给司机的舒 适感仍然较高。 ☆三级服务水平仍然保持稳定的运行条件，交通流中的车辆行 驶自由度受到明显的限制，司机为了行车安全，紧张程度明显 增加。 ☆四级服务水平描述的主要是饱和和不稳定的限制流情况，交 通流中的车辆行驶自由度受到严重的制约，很小干扰就能造成 交通阻塞，司机的身心舒适感较差。
2、红线宽度
影响因素：交通发展要求的通行能力、地形条件、城市其它设 施布置、远期发展等
最小值：40米 城市中心区：50-60米 城市外围：50-100米 高架路上、下匝道、变速车道、集散车道 应预留宽度 道路红线与建筑红线之间应保持一定的距 离，抗震设防城市要求大于5-10米 高架路桥梁边缘与建筑物的距离宜 大于4.5米
4、紧急停车带
☆为保证快速路通行能力及行车安全，四车道的快速路应设 2.5m宽连续或不连续的紧急停车带。 ☆不连续的紧急停车带500m设一处

城市道路交通标志标线设置指南

城市道路交通标志标线设置指南

城市道路交通标志标线设置指南目录1范围 (1)2规范性引用文件 (1)3术语、定义和符号 (1)4总则 (2)4.1标志和标线的设置原则 (2)4.2标志和标线的设置程序 (3)5标志设置的一般规定 (4)5.1标志设置的要求 (4)5.2标志设置的地点 (4)5.3标志设置的角度 (4)5.4标志的并设规定 (5)5.5标志的支撑方式与安装高度 (6)5.6标志的构造 (8)5.7标志的反光和照明 (10)5.8标志设置的分类 (11)5.9标志的设计 (11)5.10标志的施工 (12)6警告标志的设置 (13)6.1警告标志设置的一般规定 (13)6.2预告交叉路口形状的警告标志的设置 (13)6.3预告道路平面线形的警告标志的设置 (14)6.4预告道路、桥梁纵断面线形的警告标志的设置 (16)6.5预告道路、桥梁横断面或者通行方向发生变化的警告标志的设置 (17)6.6预告路段上横向交通流的警告标志的设置 (18)6.7预告路面状况的警告标志的设置 (19)6.8警告某些危险地点的警告标志的设置 (21)7.1禁止一切车辆、某种车辆或行人通行标志的设置 (23)7.2禁止骑自行车下坡（或上坡）标志的设置 (25)7.3禁止车辆向某方向通行标志的设置 (26)7.4禁止掉头标志的设置 (27)7.5禁止超车、解除禁止超车标志的设置 (28)7.6禁止车辆停放标志的设置 (29)7.7禁止鸣喇叭标志的设置 (29)7.8限制宽度、高度、质量、轴重标志的设置 (30)7.9限制速度、解除限制速度标志的设置 (31)7.10停车检查标志的设置 (32)7.11让行标志的设置 (32)8指示标志的设置 (35)8.1指示车辆行驶方向标志的设置 (35)8.2靠路侧行驶标志的设置 (36)8.3单行路标志的设置 (37)8.4专用道标志的设置 (38)8.5专用车道标志的设置 (39)8.6鸣喇叭标志的设置 (41)8.7最低限速标志的设置 (41)8.8车道行驶方向标志的设置 (42)8.9人行横道标志的设置 (43)8.10允许掉头标志的设置 (44)8.11车道变化标志的设置 (44)9指路标志的设置 (46)9.1指路标志设置的一般规定 (46)9.2城市道路的指路标志设置原则和方法 (46)10旅游区标志的设置 (58)10.1指引标志的设置 (58)11道路施工安全标志的设置 (60)11.1路栏、锥形交通路标及施工区标志的设置 (60)11.2施工警告灯号的设置 (62)11.3道口标柱的设置 (63)11.4移动性施工标志的设置 (63)12辅助标志的设置 (64)12.1设置条件 (64)12.2设置方式 (64)12.3表示时间的辅助标志的设置 (65)12.4表示车辆种类的辅助标志的设置 (65)12.5表示区域或距离的辅助标志的设置 (65)12.6表示警告、禁令理由的辅助标志的设置 (66)12.7组合辅助标志的设置 (66)13标线设置的一般规定 (67)13.1标线设置的要求 (67)13.2标线设置的设计 (67)13.3标线材料的选择 (70)13.4标线施工 (71)13.5标线设置方式的分类 (71)14纵向标线的设置 (71)14.1车行道中心线的设置 (71)14.2车行道分界线的设置 (75)14.3车行道边缘线的设置 (75)14.4车行道宽度渐变段标线的设置 (77)14.5车种专用车道线的设置 (79)14.6接近障碍物标线的设置 (79)14.7禁止变换车道线的设置 (81)14.8禁止路边停放车辆线的设置 (81)15横向标线的设置 (83)15.2停止线的设置 (89)15.3停车让行线的设置 (90)15.4减速让行线的设置 (91)16字符标记的设置 (92)16.1导向箭头的设置 (92)16.2路面文字标记的设置 (94)17其他形式标线的设置 (97)17.1左弯待转区线的设置 (97)17.2路口导向线的设置 (98)17.3导流线的设置 (99)17.4停车位标线的设置 (100)17.5港湾式停靠站标线的设置 (101)17.6非机动车禁驶区标线的设置 (103)17.7中心圈的设置 (104)17.8网状线的设置 (104)17.9禁止掉头标记的设置 (106)17.10近铁路平交道口标线的设置 (107)17.11可变车道线的设置 (108)18立面标记的设置 (109)城市道路交通标志和标线的设置1范围本标准规定了道路交通标志和标线的设置原则、程序、要求、办法等。

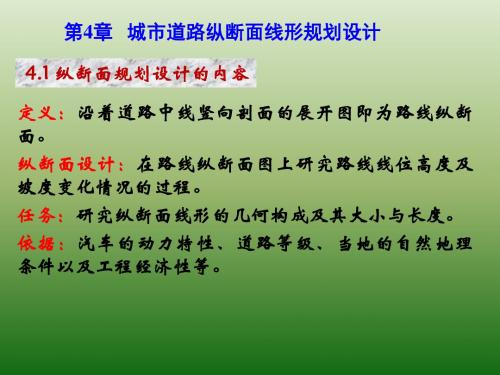

道路交通与道路规划(上册) 第4章

道路交通与道路规划(上册) 第4章

2.纵断面设计步骤 （1）准备工作：拉坡前在cm绘图纸上按比例标注里 程桩号和标高，点绘地面线。 （2）标高控制点确定：路线起终点、重要桥涵、地 质不良段最小填土高，最大挖深，沿溪线洪水位，隧 道进出口、平面交叉和立体交叉点。 （3）试坡：结合地面线起伏变化，按控制点，在这 些点间穿插取直，定出直坡线。 （4）调整：检查最大、最小纵坡、坡长，平纵组合 是否适当（指标均衡、合成坡度，与周围环境配合）。 （5）定坡：把直坡线的坡度值、变坡点桩号、标高 确定下来。 （6）设置竖曲线、确定R，计算竖曲线要素。 （7）纵断面图见图4-4-1（P86）。

通常侧石全高 30cm，露出路 面部分的高度 为10～20cm。
在低处设置雨水进水口，使进水口的路面横坡i1大 于正常横坡i横，而在两相邻进水口之间的分水点 处的路面横坡i2小于正常横坡。这样雨水由分水点 流向两旁低处进水口，街沟纵坡（即平石纵坡或 路面边缘纵坡）升降交替，呈锯齿形。
4.3 竖曲线
2．为保证车辆能以一定速度安全顺适地行驶，纵坡应 具有一定的平顺性，起伏不宜过大和过于频繁。 n 尽量避免采用极限纵坡值。 n 合理安排缓和坡段，不宜连续采用极限长度的陡坡 加最短长度的缓坡。 n 连续上坡或下坡路段，应避免设置反坡段。 3．纵坡设计应对沿线地面、地下管线、地质、水文、 气候和排水等综合考虑，视具体情况加以处理，以保 证道路的稳定与通畅。 4 ．应考虑填挖平衡，尽量使挖方运作就近路段填 方，以减少借方和废方，降低造价和节省用 地。——即纵向填挖平衡设计。
五、道路排水
1.城市排水系统的制度
• （一）合流制 将污水和雨水用同一管道排除的称为合流制排水系统。 • （二）分流制 将雨水和污水分别设置管道系统排除，称为分流制 排水系统。 （1）分别设置污水和雨水管道系统； （ 2 ）只设污水管道系统，不设雨水暗管，雨水沿着 地面、街道边沟和明渠泄入天然水体。

城市道路交通设计指南—第2章

城市道路交通设计指南—第2章

第2章交通设计流程与要点以往的道路建设，基本程序如图2-1所示。

道路设计虽然也考虑到视距、线形等与交通有关的因素，但更多考虑的是道路的寿命与结构问题。

对于公路而言，这种考虑可能是首要的，但对城市道路来说，是远远不够的，这是因为城市道路的交通功能性所决定的。

不考虑道路使用者与管理着需求的道路设计必将导致诸多的交通问题。

交通设计正是介于交通规划与道路土木工程设计之间极其主要的环节，其目的具体如下：●均衡路网饱和度●提高交通安全与顺畅性●提高交通便捷性●寻求交通与环境和谐●充分利用道路资源因此，合理的建设流程应为图2-2所示的过程。

图2-1 道路建设、管理过程图2-2 合理的道路建设、管理过程交通设计流程交通设计视其对象可分为新建道路交通设计与改建和治理性道路交通设计。

2.1.1新建道路交通设计由于新建道路的交通需求量为预测值，无法准确反应道路使用后的实际情况，故其交通设计为原则性设计，即：可预见性的设计。

使得道路在建成后即使发生问题时也可以通过较为方便的方法和措施对其作进一步的改善。

其流程如图2-3：图2-3 新建道路交通设计流程2.1.2 改建与治理性道路交通设计建成道路的改建和治理过程比较复杂，并且是在交通管理规划已经作好路网交通组织的前提下进行的。

这是因为在对策交通阻塞问题时，若某交叉口交通流量过大，无法通过改建和治理的措施加以解决的情况下，需要进行新的交通流组织，利用路网的资源来改善交通。

改建和治理性道路交通设计的基本流程如图2-4所示，详细内容将在以后各章节中阐述。

图2-4 改建与治理性道路交通设计流程设计要点2.2.1基础资料搜集整理在进行平面交通设计时，作为准备工作阶段，掌握现场道路状况、交通状况、周边状况等是极其重要的。

2.2.1.1道路、交通基础资料道路、交通方面必须的资料及其用途如表2-1：表2-1道路、交通资料及其用途表2.2.1.2实地踏勘为了对交通设计对象和内容及要求有一个较全面真实的把握，需进行实地踏勘。

(整理)城市道路交通设计指南—第3章

(整理)城市道路交通设计指南—第3章

第3章交通设计基础资料调查与分析进行交通设计时，需要道路及其动态交通相关的诸多基础资料。

新建道路的交通设计，无现状的资料可取，只需道路规划等级、设计车速、红线宽度与位置，以及道路沿线的大型交通发生或吸引点的位置，设计年限的预测交通量等有限的基础资料。

对于改建和治理性的路段、交叉口及交叉口群，需对现状的交通、道路、沿线的状况以及交通管理状况、未来的交通发展方向有一个详细的了解。

同时，还需要基于现状的交通流量预测设计交通流量，该流量应该在交通管理规划中给出。

若未做交通管理规划，应通过一定范围的交通分析获得。

3.1 基础数据的收集与整理3.1.1调查内容与相关事项3.1.1.1道路条件调查道路的几何构造条件，可根据表3-1列出的调查内容整理获得。

表3-1不仅能在交通设计准备阶段帮助把握现状，在概略设计、详细设计各阶段，对比较路段与平面交叉部等也有重要的作用。

表3-1道路几何条件调查表关于道路交叉口状况的基础数据，可以依据表3-2，3-3所示的项目加以调查。

表3-2 交叉口几何条件调查表（1）3.1.1.2交通条件调查交通条件包括：交通流构成（流量、流向、车型）、交通安全条件、交通通行规则与管理条件等，如表3-4所示。

表3-4交叉口交通条件调查表3.1.1.3交通环境调查调查内容主要包括：交通噪音、废气、振动、景观、绿化等分布情况。

3.1.1.4附属设施调查应重点了解包括灯杆、电杆、垃圾箱、邮箱、电话亭等的布局及其合理性。

3.1.1.5市民意见调查以所做交通改善地段或交叉口周边及过路市民的意见为主，进行调查。

3.1.1.6现场踏勘内容为了掌握现场的状况，实地踏勘是很重要的。

特别是改善交叉口时，为了充分掌握现场状况的问题点，有必要在高峰时段、事故多发时间带等，进行适当的实地踏勘。

为了不遗漏，对必须踏勘地点和问题的根据，应准备包含如表3-5所列内容的调查表。

表3-5 实地踏勘检查记录表3.1.1.7相关资料的收集主要收集上位及以往的规划、设计、管理及政策相关的资料，内容包括：●《城市规划》文本●《城市交通规划》文本●《城市交通管理规划》文本●相关的交通法规、交通政策资料●道路平面图（1:500或1:1000）3.1.2道路及其沿线状况的调查3.1.2.1道路状况为了对道路几何构造问题点进行分析，研讨其改善方针及可能性，需收集必要的数据，按表3-1进行调查。

城市道路交通设计参考指南

城市道路交通设计参考指南

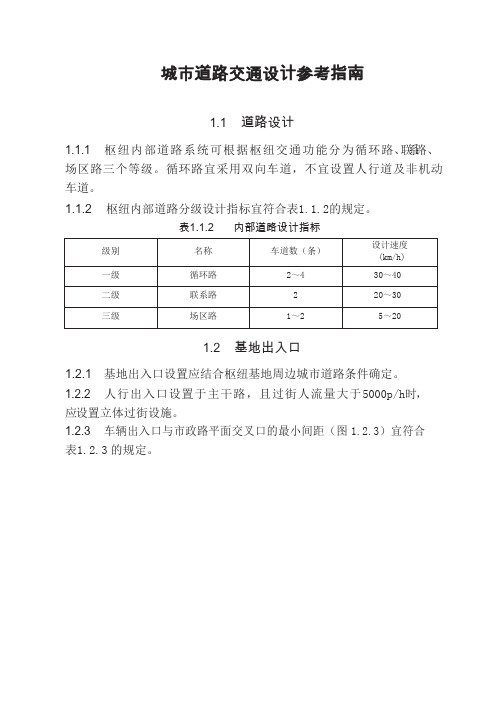

城市道路交通设计参考指南1.1 道路设计1.1.1 枢纽内部道路系统可根据枢纽交通功能分为循环路、联系路、场区路三个等级。

循环路宜采用双向车道，不宜设置人行道及非机动车道。

1.1.2 枢纽内部道路分级设计指标宜符合表1.1.2 的规定。

表1.1.2 内部道路设计指标级别名称车道数（条）设计速度(km/h)一级循环路 2 ～430 ～40二级联系路220 ～30三级场区路 1 ～2 5 ～201.2 基地出入口1.2.1 基地出入口设置应结合枢纽基地周边城市道路条件确定。

1.2.2 人行出入口设置于主干路，且过街人流量大于5000p/h时，应设置立体过街设施。

1.2.3 车辆出入口与市政路平面交叉口的最小间距（图1.2.3）宜符合表1.2.3的规定。

A—主干路进口道车辆出入口与平面交叉口的距离；B—主干路出口道车辆出入口与平面交叉口的距离；C—次干路进口道车辆出入口与平面交叉口的距离；D—次干路出口道车辆出入口与平面交叉口的距离。

图1.2.3 车辆出入口与市政路平面交叉口最小间距示意图表1.2.3 车辆出入口与市政路平面交叉口最小间距（m）车辆出入口位置主干路次干路市政路设计速度A B C D（km/h)30--5035401005080355011565115356013585--注：1 表中 B 数值适用于路口坡度小于 2% 的情况；当路口坡度大于 2% 时，B 值可提高标准。

2 当车辆出入口位于支路时，按次干路。

3 当车辆出入口位于公路时，按主干路。

1.2.4 车辆出入口宽度应根据车辆类别、道路缘石半径合理确定。

出入口车道数量应根据通行能力计算确定。

1.2.5 车辆出入口应设置过渡段，并不得影响外部道路交通。

1.2.6 对外交通方式总发送量大于10万人次/ 日的枢纽宜进行车流仿真模拟。

1.3 停车区及停靠站1.3.1 小汽车上落客区车道设计通行能力宜按表1.3.1-1 和表1.3.1-2 取值。
