大比例尺航测地形图外业调绘应注意的问题利用航空摄影测量方法测绘1:500 1:1000 1:2000大比例尺地形图，具有成图周期短、测量成本相对较低、地图要素表示详实等优点，所以在测绘生产中得到普遍应用。
航测法成图地图要素表示和确定主要采用“内业定位，外业定性”的原则，即内业确定地图要素位置、形状、走向和范围，外业实地调绘相应地图要素属性及量取需改正或表示的数值。
外业调绘直接影响地形图成图精度和成图效果，为进一步提高成图质量，结合多年的检查情况，基于2007版图式探讨外业调绘需注意的问题：一、房屋房檐宽度量取房檐宽度量取直接影响房屋的平面位置精度，调绘中首先核实内业房顶边缘线是否采集正确，在进行量测房檐，房檐宽度一般不能直接量取，只能采用目测方法确定房檐水平投影位置量取房檐宽度。
地面有屋顶“滴水线”时可以参考“滴水线”宽度量取，没有“滴水线”时反复目测房檐水平投影位置，取平均数作为房檐宽度，必要时通过量取房屋宽度、房屋间距、房屋与周边明显地物距离，检测房檐宽度正确性。
成果检查中发现，房屋间距精度超限，大多都是房檐改正不对产生的，所以，外业房檐宽度量取必须保证准确。
二、房屋建筑结构和房屋层数房屋建筑结构分为砖木（石）结构、砖混结构和钢筋混凝土结构、钢结构和简易结构。
砖木结构房屋（砖），指用砖墙或砖柱木屋架作为主要承重结构的建筑，像大多数农村的屋舍、庙宇等；砖混结构房屋（混），指用砖墙或砖柱、钢筋混凝土楼板（屋顶）作为主要承重构件的建筑，像老式5层以下楼房、新式农村住宅和一般厂房车间等；钢筋混凝土结构房屋（砼），指主要承重构件包括拄、梁、板全部采用钢筋混凝土建筑，像大型公共建筑、工业建筑和高层建筑等。
钢结构房屋（钢），指主要承重构件全部采用钢材制作的建筑，像大跨度、高净空或超高大型建筑，像体育场（馆）、展览馆、摩天大楼等。
简易结构房屋（简），指以砖、木、竹、土坯、铁皮、复合彩钢为材料建造的房屋，屋顶大多是木板或石棉瓦，不能承重，像工地临时房屋、工厂简易仓库、农村院落低矮房屋等。

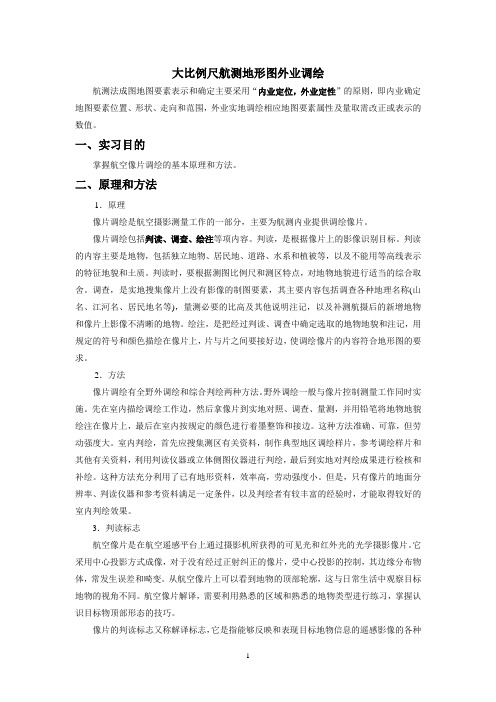

大比例尺航测地形图外业调绘航测法成图地图要素表示和确定主要采用“内业定位，外业定性”的原则，即内业确定地图要素位置、形状、走向和范围，外业实地调绘相应地图要素属性及量取需改正或表示的数值。
一、实习目的掌握航空像片调绘的基本原理和方法。
二、原理和方法1．原理像片调绘是航空摄影测量工作的一部分，主要为航测内业提供调绘像片。
像片调绘包括判读、调查、绘注等项内容。
判读，是根据像片上的影像识别目标。
判读的内容主要是地物，包括独立地物、居民地、道路、水系和植被等，以及不能用等高线表示的特征地貌和土质。
判读时，要根据测图比例尺和测区特点，对地物地貌进行适当的综合取舍。
调查，是实地搜集像片上没有影像的制图要素，其主要内容包括调查各种地理名称(山名、江河名、居民地名等)，量测必要的比高及其他说明注记，以及补测航摄后的新增地物和像片上影像不清晰的地物。
绘注，是把经过判读、调查中确定选取的地物地貌和注记，用规定的符号和颜色描绘在像片上，片与片之间要接好边，使调绘像片的内容符合地形图的要求。
2．方法像片调绘有全野外调绘和综合判绘两种方法。
野外调绘一般与像片控制测量工作同时实施。
先在室内描绘调绘工作边，然后拿像片到实地对照、调查、量测，并用铅笔将地物地貌绘注在像片上，最后在室内按规定的颜色进行着墨整饰和接边。
这种方法准确、可靠，但劳动强度大。
室内判绘，首先应搜集测区有关资料，制作典型地区调绘样片，参考调绘样片和其他有关资料，利用判读仪器或立体侧图仪器进行判绘，最后到实地对判绘成果进行检核和补绘。
这种方法充分利用了已有地形资料，效率高，劳动强度小。
但是，只有像片的地面分辨率、判读仪器和参考资料满足一定条件，以及判绘者有较丰富的经验时，才能取得较好的室内判绘效果。
3．判读标志航空像片是在航空遥感平台上通过摄影机所获得的可见光和红外光的光学摄影像片。
它采用中心投影方式成像，对于没有经过正射纠正的像片，受中心投影的控制，其边缘分布物体，常发生误差和畸变。
大比例尺地形图调绘常见问题的讨论摘要：本文通过对大比例尺地形图几个问题的讨论，从而阐述了如何提高大比例尺地形图精度，对测绘产品在信息化时代的应用有了质量保证。
关键词：大比例尺地形图；问题阐述；地形图精度提高Abstract: this article through to the large scale topographic map several problems of discussion, and expounds how to improve the precision of the large scale topographic map of surveying and mapping products in the information times application of the quality assurance.Key words: the large scale topographic map; This problem; The accuracy of the map在信息化时代的大环境中，利用空间信息技术来保障科学决策，实现各区域资源的高效管理和综合开发利用，对于我们国家的经济建设又快又好和可持续发展至关重要，那么作为数学线划图的测绘产品更加重要。
其产生产品的手段调绘是其中的一个重要组成部分，下面就调绘的相关内容做以下解释：调绘的定义：对地形图上所要求的信息通过实地（或其他资料）调查，并将其准确的绘制到相应比例尺的地形图上。
调绘的目的：将内业不能得到的信息通过调绘获取，配合内业完成不同比例尺数字线划图的生产及建库。
调绘的原则：内业定位，外来定性。
调绘的内容：①测量控制点②水系③居民地及设施④交通⑤管线⑥境界⑦地貌⑧植被及土质⑨注记⑩补测内容调绘的工作要求：认真细致、走到、看到、问到、画真。
在调绘中常见到以下几个问题，是影响地形图精度及表示方法的问题：①房檐的量测及改正：常规作业中，内业主体判读测绘的均为建筑物的房盖角连线、外业量测房檐的宽度并进行房檐的改正。
城市大比例尺地形图外业调绘及质量控制摘要：本文结合多年的工作实践，介绍了大比例尺地形图外业调绘的基本要求和方法及调绘过程中应重点注意的问题，并对作业质量控制进行了阐述。
关键词：大比例尺地形图；外业调绘；质量控制Abstract: this paper combined with years of the working practice, this paper introduces the large scale topographic map field adjustable painting of basic requirements and methodsAnd in the process of the draw attention should focus on the problems, and quality control work are presented in this paper.Key words: the large scale topographic map; Field adjustable draw; Quality control1引言近年来，随着城市建设的快速发展，城市规模不断扩大，原有大比例尺地形图现势性和覆盖范围已经远远不能满足城市规划、建设、发展和信息化管理的需要，迫切需要对原有地形图进行更新测绘。
目前大比例尺地形图主要为1：500、1：1000、1：2000比例尺图，其成图方法基本采用的是航测法，其中外业调绘是航测法成图过程中很重要的工作，它是内业测图、编辑的基础资料，是内业测绘地物、地貌元素的主要依据，外业调绘质量的好坏将直接影响到成图质量，因此必须做好外业调绘工作，严格质量检查，确保成图质量。
2大比例尺地形图外业调绘2.1调绘基本要求1）准确性要求调绘的地物、地貌元素位置、性质、特征准确，描绘地物的方向准确，地理名称调查准确，补测新增地物及量测的各种数据准确，各类符号、线划运用准确。
城市大比例尺地形图外业调绘和质量控制探讨摘要：大比例尺地形图作为国防、建设、城市、乡镇及矿山建设等勘察设计规划研究不可或缺的重要组成部分，现阶段在科学技术稳定发展的推动下，测绘技术正在不断更新，航测外业调绘的方法也在朝向多元化方向发展，所以在实际应用到实际地形图测量当中，需要根据其用途合理的规划项目设计书要求，从而保证作业的高效性，避免受多种因素影响而产生较为严重的限制。
关键词：城市；大比例尺地形图；外业调绘前言现代化的建设当中必不可少需要借助科学的力量，而大比例尺地形图的测绘已经逐渐成为重要的工作内容，基于其传感系统较为精确的特性，能够为我国的测绘事业提供较大的帮助，不仅能够应用于城市的建设，同时还能够有效成为紧急救援工作当中重要的工具，结合时代发展的特征大比例尺地形测绘能够有效缓解我国对于应急测绘的需求，从而有效提升实际当中测绘工作的效率，也是我国逐渐趋于数字化发展的重要表现之一。
1先航测内业判绘后外业测绘1.1航测内业判绘航测内业判绘主要分为两种情况，第一种航测像片影像图已经经过多环节纠正，并且通过相对较为健全的检查，可以直接在微机上利用绘图软件进行编辑，而且在采集航测像片上影像清晰度的过程中，可以对地理信息数据有了全面的了解，同时可以保证采集数据的准确性，用绘图仪打印成正规1:1万影像线划图。
第二种情况则是航测像片影像图，为经过内业纠正后，首先在微机上将航摄像片影像图进行调绘，并有效的对各项工作进行优化，加强对面积线投影差大小的重视。
例如，针对平原地区，通常运用直线绘出的方式，而且西边和北边用圆滑曲线绘出，这样可以全面保证条理清晰，而且在航摄像片影像图进行地理信息采集的过程中，需要加强对影片打印的重视，由于航测像片没有经过内业纠正，所以打印像片并非正规，1:1万影像先画图，只有在现有的基础上对其进行优化，才能够保证图像的准确性，避免出现-定的纰漏及影响而导致影像对结果无法得到保证。
1.2内业判绘影像调绘工作的进行由于调绘影像画图已经由内业工作人员采集完成，所以在此环节也可以有效减少外业调绘时间，从而能够为正常工作提供有力帮助。
