电流检测方法电流检测是电气工程中非常重要的一项工作，它可以帮助我们监测电路中的电流变化，及时发现问题并进行处理。
在实际工程中，我们常常会遇到需要对电流进行检测的情况，因此掌握准确的电流检测方法显得尤为重要。
本文将介绍几种常见的电流检测方法，希望能对大家有所帮助。
首先，最常见的电流检测方法之一是电流表检测法。
电流表是一种专门用于测量电流的仪器，它可以直接测量电路中的电流大小。
在使用电流表进行检测时，我们需要将电流表与电路进行连接，然后通过读取电流表上的刻度值来获取电流大小。
这种方法简单直接，适用于对电流进行精确测量的场合。
其次，除了电流表检测法，我们还可以使用电流互感器进行电流检测。
电流互感器是一种能够将高电流转换为低电流的装置，通过它可以将电路中的高电流转换为适合测量的低电流信号。
在实际应用中，我们可以将电流互感器与电流表或者其他电流检测设备相结合，以实现对电流的准确检测。
另外，一种更先进的电流检测方法是电流传感器检测法。
电流传感器是一种能够将电路中的电流转换为电压或者数字信号的传感器，它可以实现对电流进行非接触式的检测。
这种方法不仅可以减少对电路的干扰，还可以实现远程监测，因此在一些特殊场合下具有很大的优势。
除了上述几种方法，还有一些其他的电流检测方法，比如霍尔传感器检测法、电阻式检测法等。
这些方法各有特点，可以根据实际需要进行选择和应用。
总之，电流检测是电气工程中的一项重要工作，掌握准确的电流检测方法对于保障电路安全运行具有重要意义。
在实际工程中，我们可以根据具体情况选择合适的电流检测方法，以确保对电流进行准确可靠的检测。
希望本文介绍的几种电流检测方法能够对大家有所帮助，谢谢阅读！。

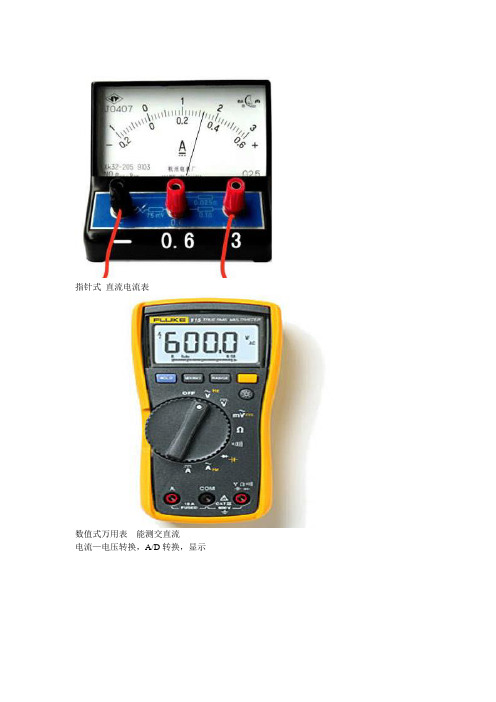

指针式直流电流表数值式万用表能测交直流电流—电压转换，A/D转换，显示钳流表非接触式，交直流精度较上面仪器要低些霍尔原理电流探头配合示波器使用，用于观察电流波形交直流霍尔原理常用的用于测量电流的仪表，显示出来的电流大小大多是有效值。
有效值也指均方根值，其物理意义：一个交流电流和一个直流电流作用在同一电阻上，若在相同的时间内它们所产生的热量相等，则交流电流的有效值I 等于该直流电流值。
假设交流信号的周期为T ：由220()=I RT TP i t Rdt =⎰ ⇒ I =显然，直流电流的有效值和平均值是相等的。
平均值： 01()TI i t dt T =⎰ 显然正负对称的交流信号平均值为0另种定义： 01|()|T I i t dt T =⎰ 全波整流之后的平均值 波形系数K F 定义：信号的有效值与平均值（全波整流后的值）之比，_F I K I =。
显然，不同类型信号的波形系数不同。
波峰系数Kp 定义：信号的峰值与有效值之比， p p I K I =下表为一些常见信号的一些参数知道了波形系数和波峰系数之后，对特定信号可以很容易的进行不同值之间的转换。
实际上，直接获取信号的有些仪表就利用了这一转换原理进行有效值的测量。
一.直接测量法在被测电电路中串入适当量程的电流表，让被测电流流过电流表，从表上直接读取被测电流值。
中学实验室里常用的直流电流表是指针式磁电系电流表，它由灵敏电流计（俗称表头）改装而成。
灵敏电流计主要由永磁铁、可动线圈、螺旋弹簧（游丝）和指针刻度盘等组成。
如下图：图2-1 电流计原理图当线圈通以电流时，线圈的两边受到安培力，设导线所处位置磁感应强度大小为B、线框长为L、宽为d 、匝数为n，当线圈中通有电流时，则安培力的大小为：F=nBIL 。
安培力对转轴产生的力矩：M1=Fd= nBILd。
不论线圈转到什么位置，它的平面都跟磁感线平行，安培力的力矩不变。
在这一力矩的作用下，线圈就会顺时针转动。

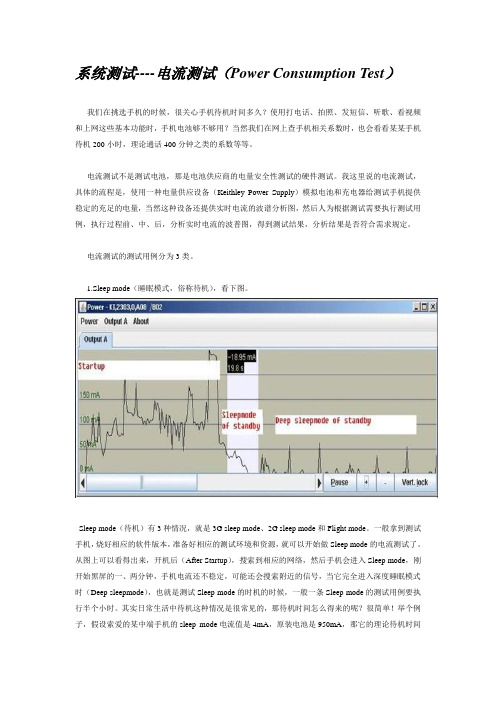

系统测试----电流测试（Power Consumption Test）我们在挑选手机的时候，很关心手机待机时间多久？使用打电话、拍照、发短信、听歌、看视频和上网这些基本功能时，手机电池够不够用？当然我们在网上查手机相关系数时，也会看看某某手机待机200小时，理论通话400分钟之类的系数等等。
电流测试不是测试电池，那是电池供应商的电量安全性测试的硬件测试。
我这里说的电流测试，具体的流程是，使用一种电量供应设备（Keithley Power Supply）模拟电池和充电器给测试手机提供稳定的充足的电量，当然这种设备还提供实时电流的波谱分析图，然后人为根据测试需要执行测试用例，执行过程前、中、后，分析实时电流的波普图，得到测试结果，分析结果是否符合需求规定。
电流测试的测试用例分为3类。
1.Sleep mode（睡眠模式，俗称待机），看下图。
Sleep mode（待机）有3种情况，就是3G sleep mode、2G sleep mode和Flight mode。
一般拿到测试手机，烧好相应的软件版本，准备好相应的测试环境和资源，就可以开始做Sleep mode的电流测试了。
从图上可以看得出来，开机后（After Startup），搜索到相应的网络，然后手机会进入Sleep mode，刚开始黑屏的一、两分钟，手机电流还不稳定，可能还会搜索附近的信号，当它完全进入深度睡眠模式时（Deep sleepmode），也就是测试Sleep mode的时机的时候，一般一条Sleep mode的测试用例要执行半个小时。
其实日常生活中待机这种情况是很常见的，那待机时间怎么得来的呢？很简单！举个例子，假设索爱的某中端手机的sleep mode电流值是4mA，原装电池是950mA，那它的理论待机时间就是950/4 = 237.5(小时)，也就是237.5/24 = 9.9(天)。
当然这只是理论待机时间，这种测试结果是在特定的稳定的测试环境，稳定的充足的电量前提下得出来的。
一、实验目的1. 熟悉电流表的使用方法。
2. 掌握电流参数测量的基本原理和操作步骤。
3. 学会运用电流表测量电路中的电流值。
二、实验原理电流参数测量实验主要是利用电流表测量电路中的电流值。
根据欧姆定律，电流（I）等于电压（U）除以电阻（R），即I = U/R。
在本实验中，通过测量电路中的电压和电阻，可以计算出电流值。
三、实验器材1. 电源：电压为3V，电流为0.6A的直流电源。
2. 电阻：阻值为100Ω、200Ω、300Ω、400Ω的电阻各一个。
3. 电流表：量程为0～0.6A的直流电流表。
4. 电压表：量程为0～15V的直流电压表。
5. 滑动变阻器：最大阻值为20Ω。
6. 开关：一个。
7. 导线：若干。
8. 螺丝刀：一把。
四、实验步骤1. 根据实验原理，画出实验电路图，并标出测量位置。
2. 按照电路图连接好电路，确保连接正确。
3. 调节滑动变阻器，使电路中的电阻最大。
4. 闭合开关，观察电流表和电压表的示数。
5. 记录下电流表和电压表的示数，计算电流值。
6. 改变电阻值，重复步骤4～5，记录多组数据。
7. 整理实验器材，完成实验报告。
五、实验数据实验次数 | 电阻值（Ω） | 电压值（V） | 电流值（A）------- | -------- | -------- | --------1 | 100 | 2.5 | 0.0252 | 200 | 5.0 | 0.0253 | 300 | 7.5 | 0.0254 | 400 | 10.0 | 0.025六、实验结果与分析通过实验数据可以看出，在改变电阻值的情况下，电流值保持不变。
这是因为实验中电源电压和滑动变阻器的阻值均未改变，所以电流值不变。
七、实验结论1. 电流表可以用来测量电路中的电流值。
2. 通过测量电路中的电压和电阻，可以计算出电流值。
3. 在本实验中，电流值与电阻值无关，说明电源电压和滑动变阻器的阻值对电流值有直接影响。
八、实验注意事项1. 实验过程中，注意安全操作，避免触电。
电流检测方法电流检测是电气工程中非常重要的一项工作，它可以帮助我们了解电路中的电流情况，确保电路运行的安全和稳定。
在电力系统、工业自动化控制、电子设备等领域都有着广泛的应用。
本文将介绍几种常见的电流检测方法，希望能够对大家有所帮助。
1. 电流互感器检测方法。
电流互感器是一种常见的电流检测设备，它通过感应电流产生的磁场来检测电路中的电流大小。
电流互感器广泛应用于电力系统中，可以实现对高压电流的准确检测。
在使用电流互感器进行检测时，需要注意选择合适的互感器型号和额定电流范围，以确保检测的准确性和可靠性。
2. 电流测量表检测方法。
电流测量表是一种直接测量电路中电流大小的仪器，它通常通过安装在电路中的电流互感器或者电流传感器来实现电流的检测和测量。
电流测量表具有测量范围广、精度高、操作简便等特点，适用于各种电路中的电流检测工作。
在使用电流测量表进行检测时，需要注意选择合适的测量范围和测量精度，以确保测量结果的准确性。
3. 电流传感器检测方法。
电流传感器是一种将电路中的电流转化为电压或电流信号输出的传感器，它通常通过感应电流产生的磁场来实现电流的检测和测量。
电流传感器具有结构简单、响应速度快、抗干扰能力强等特点，适用于各种电路中的电流检测工作。
在使用电流传感器进行检测时，需要注意选择合适的传感器型号和安装位置，以确保检测的准确性和稳定性。
4. 电流开关检测方法。
电流开关是一种能够在电路中实现电流开关控制和检测的设备，它通常通过感应电路中的电流大小来实现电流的检测和控制。
电流开关具有响应速度快、动作可靠、结构简单等特点，适用于各种电路中的电流检测和控制工作。
在使用电流开关进行检测时，需要注意选择合适的开关类型和动作特性，以确保检测和控制的准确性和可靠性。
总结。
电流检测是电气工程中非常重要的一项工作，它可以帮助我们了解电路中的电流情况，确保电路运行的安全和稳定。
本文介绍了几种常见的电流检测方法，包括电流互感器检测方法、电流测量表检测方法、电流传感器检测方法和电流开关检测方法，希望能够对大家有所帮助。
电流测量方法电流是电路中的重要参数，测量电流是电工和电子工程师在日常工作中经常需要进行的操作。
正确的电流测量方法能够保证电路工作的正常运行，同时也能确保工作人员的安全。
在本文中，我们将介绍几种常见的电流测量方法，以及它们的优缺点和适用范围。
首先，最常见的电流测量方法之一是使用电流表。
电流表是一种专门用于测量电流的仪器，它可以直接连接到电路中，通过电流表的指针或数字显示屏来显示电流数值。
电流表通常有两种类型，分别是模拟电流表和数字电流表。
模拟电流表通过指针指示电流数值，而数字电流表则通过数字显示屏来显示电流数值。
电流表的优点是测量精度高，测量范围广，操作简单，但是需要断开电路才能进行测量，因此在一些特殊情况下并不适用。
其次，另一种常见的电流测量方法是使用电流互感器。
电流互感器是一种通过感应电流产生电压信号的装置，它可以将电路中的电流转换为电压信号输出，然后通过电压表或数据采集系统进行测量。
电流互感器的优点是测量过程不需要断开电路，对被测电路的影响很小，适用于大电流测量，但是需要外部电源供电，且测量精度受到外部磁场和温度的影响。
另外，还有一种电流测量方法是使用霍尔传感器。
霍尔传感器是一种利用霍尔效应测量电流的装置，它可以将电路中的电流转换为霍尔电压输出，然后通过电压表或数据采集系统进行测量。
霍尔传感器的优点是测量精度高，对被测电路的影响很小，但是需要外部电源供电，且测量范围受到器件本身特性的限制。
综上所述，不同的电流测量方法各有优缺点，选择合适的测量方法需要根据具体的测量要求和实际情况来决定。
在实际工作中，我们可以根据需要灵活选择电流表、电流互感器或霍尔传感器等不同的测量方法，以确保电流测量的准确性和可靠性。
希望本文所介绍的电流测量方法能够对您有所帮助，谢谢阅读！。
万用表工作电流
万用表是一种测量电流、电压、电阻和其他电学量的多功能仪器。
在测量电流时，有一些基本的原则和步骤需要注意：
1.选择电流档位：万用表通常有不同的电流档位，例如毫安档（mA）和安培档（A）。
根据待测电流的大小，选择合适的电流档位。
如果电流较小，选择毫安档位，如果电流较大，选择安培档位。
2.断开电路：在测量电流之前，通常需要将电路断开，并将万用表连接到电路中。
这通常涉及将测量电流的仪表插头插入电路中，或者使用夹子式电流钳测量交流电流。
3.连接正确：确保连接正确，红色测量引线连接到电流输入插孔，黑色引线连接到共地或电流测量插孔。
4.小心测量：在连接正确后，小心打开电路并进行测量。
确保插头和引线连接牢固，以避免测量错误。
5.读取测量值：当电流在电路中流动时，万用表显示的电流值将反映电路中的实际电流。
读取显示屏上的数值，并注意单位（毫安或安培）。
6.谨慎操作：在进行电流测量时要小心谨慎，特别是在测量高电流时。
确保使用适当的测量档位和适当的安全措施，以防止损坏测量仪器或受伤。
请注意，电流测量需要在电路中引入测量仪器，因此在操作时要格外小心，确保遵循安全操作规程，以防止触电或其他安全风险。
如果对电气测量不太熟悉，建议在安全条件下请教专业人士的帮助。
电流测量基础知识全解析关于电流的测量知识点，可以按照以下结构进行清晰的归纳和总结：一、电流的基本概念1.定义：电流是表示电流强弱的物理量，用符号“I”表示。
2.单位：国际单位为安培（A），简称安。
常用单位还有毫安（mA）和微安（μA）。
单位换算关系是：1A = 10^3mA = 10^6μA。
二、电流的测量1. 电流表及其使用●作用：用于测量电路中的电流大小。
●构造：电流表内阻很小，可看做零，相当于一根导线。
●量程：常用电流表具有两个量程，如0-0.6A和0-3A。
●使用要点：o必须和被测的用电器串联。
o电流从电流表的正接线柱流入，负接线柱流出。
o被测电流不能超过电流表的最大测量值。
o绝对不允许不经过用电器直接把电流表连到电源两极上。
2. 电流表的使用规则●调零：使用前要先调零，再观察电流表的量程和分度值。
●串联：电流表必须和被测量的用电器串联。
●接线柱：+-接线柱的接法要正确，确保电流从+接线柱流入，从-接线柱流出。
●量程选择：若不能预先估计待测电流的大小，应选用最大量程进行试触。
3. 电流表读数●确定量程：先明确所选电流表的量程。
●确定分度值：确定电流表的分度值，即表盘的一个小格所代表的电流大小。
●读数：接通电路后，观察电流表指针总共向右偏过了多少个小格，以此计算电流大小。
三、测量方法1.直流和低频电流：常用标准电阻降压法，此法量程大，精确度高。
2.高频电流：o热电法：量程范围宽，精确度高，是用得最多的方法。
o测辐射热器法：利用测辐射热器阻值变化仅与所加的功率大小有关而与频率无关这一特性进行测量。
四、注意事项●电流测量系统中，由于被测件与测量仪器是串联接入，负载效应较大，因而增加了测量的困难。
●在使用电流表时，务必遵循上述的使用规则，以避免损坏电流表或电路。
以上是关于电流测量知识点的清晰归纳和总结，希望能对您有所帮助。
Ｉｃｓ最高达１３５ｋＡ实现全选择性保护，保证了供电的连续性与稳定性１６００ＡＦ、４０００ＡＦ较同类产品体积减小约，为盘柜提供更多扩展空间全面实现遥控、遥调、遥测、遥信四遥功能，全网智能监控更安全创新的灭弧室多层金属网设计，真正零飞弧，性能更出众ｉＴＲ３２６ｉＴＲ３２６ＡｉＴＲ３２６Ｈ1600AF 4000AFＣＤＷ６ｉ框架断路器服务器终端监控远程电脑监控120100806040201600AF 2000AF 2500AF3200AF 4000AF 6300AF006ON1分闸按钮（O）2合闸按钮（I）3储能机构状态指示器贮能，允许合闸4分闸合闸5机械储能手柄6控制器7摇进（出）装置8连接，试验及分离位置指示9连接，试验及分离位置限位器10摇杆存放处65143279810锁定、联锁和保护类附件：按钮保护锁、机械联锁、钥匙锁、门联锁、安全挡板锁指示类附件：准备合闸触点、三位置信号触点、故障指示触点、辅助触点远程操作类附件：分合闸线圈、欠压线圈、电动操作机构、电气复位、检有压重合闸电路保护类附件：N相外接互感器、接地互感器、漏电互感器连接类附件：水平、垂直、扩展排、加长排■附件■智能脱扣器iTR326型（基本型）基本功能：保护功能（L，S，I&G）iTR326A型（标准型）基本保护功能基本测量功能辅助功能iTR326A通讯型（标准通讯型）基本保护功能基本测量功能辅助功能通讯功能iTR326H型（高级型）基本+高级保护功能多种测量功能辅助功能特殊功能通讯功能iTR326iTR326A iTR326A通讯型iTR326HCDW6i万能式断路器1600AF2000AF3200AF4000AF2500AF6300AFCDW6i系列万能式断路器的额定电流自400A至6300A，额定电压交流415V至1140V，适用于交流50/60Hz，主要用于配电网络中，用来分配电能，保护线路和电源设备，使免受过载，欠电压，短路，单相接地等故障的危害。
