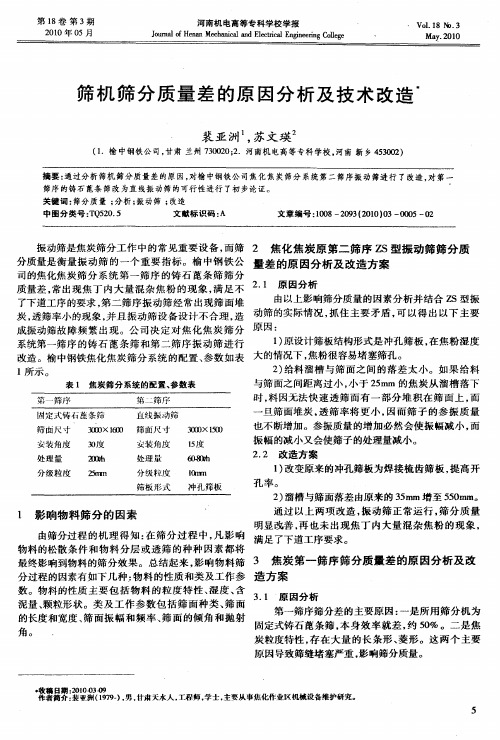

ZS6型直线振动筛的优化设计

振动筛分机结构的优化设计与动力学分析引言振动筛分机是一种常用的固体物料分离设备，广泛应用于矿山、建筑材料、化工等行业。

其主要原理是通过振动力将物料进行筛分，以达到不同颗粒大小的分离。

本文将探讨振动筛分机的结构优化设计和动力学分析，以期提升其工作效率和使用寿命，满足生产需求。

一、振动筛分机结构优化设计1.工作原理振动筛分机的工作原理是通过激振器产生的振动力将物料进行筛分。

传统的振动筛分机结构通常由筛箱、筛网、弹簧支撑、激振器等部分组成。

然而，这种结构存在着一些问题，如振动不稳定、易损件寿命短等。

因此，进行结构优化设计十分必要。

2.结构优化方案结构优化的关键是改善振动筛分机的工作稳定性和使用寿命。

一种常见的优化方案是采用新型的振动器，如气弹簧振动器或电动振动器。

这些振动器具有振动稳定、无噪音、使用寿命长等优点，可以显著改善振动筛分机的工作效率和可靠性。

此外，还可以考虑引入阻尼装置，以减少振动筛分机的共振现象。

阻尼装置可以通过在筛箱和支撑结构之间安装阻尼垫或阻尼弹簧来实现，有效地减小共振幅值，提高筛分效果。

3.材料选择振动筛分机的材料选择也是结构优化的关键。

由于振动筛分机在工作过程中需要承受较大的振动力和冲击力，因此优选高强度、耐磨、耐腐蚀的材料十分重要。

常见的选择包括高强度合金钢、不锈钢等。

二、振动筛分机动力学分析1.数学模型建立对于振动筛分机的动力学分析，需建立相应的数学模型。

振动筛分机可视为一个多自由度的振动系统，可以通过运动方程和边界条件建立其数学模型。

2.系统参数计算系统参数的计算是动力学分析的基础。

主要包括筛箱的质量、弹簧刚度、阻尼系数等。

这些参数的准确计算对于分析振动筛分机的动态特性具有重要意义，可通过实验测试或仿真计算获得。

3.振动特性分析通过求解振动筛分机的运动方程，可以得到其振动特性，如共振频率、振幅、加速度等。

这些特性对于筛分过程的控制具有重要意义，可以帮助优化筛分机的结构参数和工作条件。

直线振动筛的技术参数一、引言直线振动筛是一种常见的筛分设备，广泛应用于化工、食品、医药、冶金等行业中。

它通过振动力将物料在筛网上进行筛分，能够达到高效率、高精度的筛分效果。

本文将介绍直线振动筛的技术参数以及相关知识。

二、直线振动筛的结构直线振动筛由机身、底座、振动器等部件组成。

其中机身包括进料口、出料口和筛网等部件。

底座则是支撑整个设备的基础，通常采用钢结构。

振动器则是通过电机带动偏心块旋转产生震动力，使得物料在筛网上进行运动。

三、直线振动筛的分类根据不同的应用场合和要求，直线振动筛可以分为多种类型。

其中按照处理能力可分为小型直线振动筛和大型直线振动筛；按照结构形式可分为单层直线振动筛和多层直线振动筛；按照材质可分为不锈钢直线振动筛和碳钢直线振动筛等。

四、直线振动筛的技术参数1. 处理能力：直线振动筛的处理能力是指其每小时可处理的物料量。

不同型号的直线振动筛处理能力不同，一般在0.5~100吨/小时之间。

2. 筛分精度：直线振动筛的筛分精度是指其可以达到的最小粒度。

通常情况下，直线振动筛的筛分精度可以达到200目以上。

3. 振幅：直线振动筛的振幅是指偏心块在旋转时产生的最大位移。

不同型号的直线振动筛振幅不同，一般在1~10mm之间。

4. 振频：直线振动筛的振频是指偏心块旋转一周所需时间，单位为Hz。

通常情况下，直线振动筛的振频在25~50Hz之间。

5. 电机功率：直线振动筛所需电机功率与其处理能力、结构形式等有关。

一般来说，小型直线振动筛所需电机功率为0.25~1.5kW之间，大型直线振动筛则需要更大功率电机。

五、应用场合由于其高效率、高精度等特点，直线振动筛被广泛应用于多个领域中。

例如在化工行业中，直线振动筛可以用于过滤液体、分离固体颗粒等；在食品行业中，直线振动筛可以用于筛选面粉、糖粉等；在医药行业中，直线振动筛可以用于分离药材等。

六、结论综上所述，直线振动筛是一种常见的筛分设备，在多个领域中都有广泛应用。

直线振动筛设计原理直线振动筛是一种常见的固体物料分级、过滤和固液分离设备，广泛应用于矿山、冶金、化工、电力等行业。

其设计原理主要由振动电机、筛箱、弹簧支撑、筛网等组成，通过振动电机带动筛箱进行振动，物料在筛网上进行分离。

直线振动筛的设计原理总结如下：1. 振动电机：振动电机是直线振动筛的驱动力源，它通过激振器将电机的旋转运动转变为筛箱的振动运动。

振动电机的转速和振幅可以调节，控制物料在筛箱上的停留时间和分离效果。

2. 筛箱：筛箱是直线振动筛的主要工作部分，通常由框架、侧板、筛板和振动筛底等组成。

物料通过进料口进入筛箱，在振动的作用下进行分离。

筛箱的设计要求具有一定的刚度和稳定性，以保证振动的效果和筛分的准确性。

3. 弹簧支撑：直线振动筛通常采用双重振动方式，即水平振动和垂直振动。

为了使振动能够有效地传递到筛箱上，筛箱需要通过弹簧支撑进行固定。

弹簧支撑能够减小振动力对筛箱的影响，提高振动传递效率。

4. 筛网：筛网是直线振动筛进行物料分离的关键部分。

筛网通常由金属丝或聚合物材料制成，根据所需分离粒度的大小，可以选择不同的筛网孔径。

物料通过筛网时，会根据粒度的大小通过筛孔，并被分为多个不同的颗粒等级。

直线振动筛的工作原理如下：1. 启动振动电机，通过激振器将电机的旋转运动转变为筛箱的振动运动。

筛箱通过弹簧支撑保持在一定的振动轨迹上。

2. 物料通过进料口进入筛箱，由于筛箱的振动，物料在筛箱上形成一个物料层。

3. 物料在振动的作用下，受到离心力、惯性力等力的作用，筛分成多个不同粒度的颗粒。

较大颗粒的物料将被挤向筛箱的出料口，而较小颗粒的物料则通过筛孔进入下一级筛网层。

4. 物料的分离过程是逐级进行的，较大颗粒被先分离，较小颗粒则逐渐下沉到更细的筛网层进行分离。

这样，通过不同筛网的叠加，实现了物料的分级和过滤。

5. 筛分结束后，物料按不同粒度从筛箱的出料口排出，达到物料的分离和分类要求。

总之，直线振动筛通过振动电机驱动筛箱振动，使物料在筛网上进行分离，通过不同的筛网孔径实现物料的分级和过滤。

振动筛做出的改进措施振动筛作为常用的筛分设备之一，在工业生产过程中具有广泛的应用。

然而，由于振动筛的设计和操作方式存在一些缺陷，比如筛分效率不高、物料泄漏等问题，需要通过改进措施来提升其性能。

接下来，我将就振动筛的改进措施进行探讨。

首先，改进振动筛的筛分效率是一个重要的目标。

振动筛的筛分效率取决于筛面的开孔率、筛分面积和物料在筛面上停留的时间等因素。

因此，可以通过增大筛分面积、合理选用筛孔尺寸和改进物料的分布方式等方法来提高筛分效率。

此外，振动筛在筛分过程中容易出现堵塞的现象，可以采用加装吹风装置来清理筛孔，提高筛分效率。

其次，改进振动筛的结构设计可以增加设备的稳定性和可靠性。

振动筛在振动过程中容易出现松动、异响等问题，影响工作效果和寿命。

为此，可以对振动筛的结构进行优化设计，加强材料的选择和加工工艺，增加连接处的可靠性，以提高振动筛的工作稳定性。

同时，合理设置减振器和减震装置，以降低振动筛的振动强度，减少设备的维修和更换频率。

第三，改进振动筛的密封性能是保证设备正常工作和环境清洁的关键。

振动筛在运行过程中，往往会出现物料泄漏的问题，影响生产环境的整洁和卫生。

因此，可以在振动筛的连接处增加密封件，优化密封结构，以提高振动筛的密封性能。

同时，在设计和制造过程中注重细节，确保设备的各个部位有效地防止物料泄漏。

最后，改进振动筛的自动化程度可提高生产效率和降低人工成本。

传统的振动筛通常需要人工操作，存在人工疲劳和工作效率低下的问题。

因此，可以引入自动化控制系统，实现振动筛的全自动运行和监控。

通过设置合适的传感器和控制装置，可以实时监测振动筛的工作状态，并根据需要进行自动调整和处理，从而提高生产效率和降低人工成本。

综上所述，改进措施可以从提高筛分效率、优化结构设计、改善密封性能和引入自动化控制等方面来进行。

这些改进措施有助于提高振动筛的性能和可靠性，提高生产效率，降低运行成本，为工业生产提供更加高效和可靠的筛分设备。

1引言无论是地下还是露天采矿场开采出来的煤炭或矿石，或经过破碎的物料,或是其他工业所需的天然原料、人工原料，某些颗粒状的工业产品，在未处理前常常是以各种大小不同的颗粒混合在一起的形式存在。

在选矿厂、选煤厂或者其他的工业部门中，物料在使用或者进一步处理前，常常需要分成粒度相近的几个级别。

物料通过筛面的集中过孔成为筛分。

筛分所用的机械成为筛分机械。

筛分机械种类繁多，一般常用的有惯性振动筛、共振筛和固定筛。

其中惯性振动筛按照筛网运动的轨迹又分为圆振动筛和直线振动筛。

我这次的设计主要研究直线振动筛的设计。

直线振动筛是采用惯性激振器来产生振动的，其振源有电动机带动激振器，激振器有两个轴，每个轴上有一个偏心重，而且以相反方向选装，故又称双轴振动筛，由两齿轮啮合以保证同步。

当两个带偏心重的圆盘转动时，两个偏心重产生的离心力F，在x轴的分量相互抵消，在y轴的分量相加，其结果在y轴方向产生一个往复的激振力，是筛箱在y轴方向上产生往复的直线轨迹振动。

直线振动筛的特点如下：由于筛面倾角小，筛子的高度减小，便于工艺布置。

由于筛面是直线往复运动，上面的物料层一方面向前运动，一方面料层在跳起和下落过程中受到压实的作用，有利于脱水和脱泥、脱液和重介选矿时脱除重介质。

ZKB1545直线振动筛是在消化吸收国外先进筛机技术的基础上研制成功的，结构先进，坚固耐用，振动器采用可调节激振力大小的块偏心结构，调整方便，两组无强迫联系的振动器在电动机直接驱动下按自同步原理实现同步运转。

2直线振动筛的工作原理和结构组成2.1直线振动筛的工作原理直线振动筛是采用两台振动电机同步反向旋转，产生反向激振力，迫使箱体带动筛网作纵向、直线往返运动。

颗粒在筛面的振动下产生抛射与回落，从而使物料在筛面的振动过程中不断向前运动。

物料的抛射与回落都对筛面有冲击，致使小于筛孔的颗粒被筛选分离。

直线振动筛的筛面倾角通常在8度以下，筛面的振动角度一般为45度，筛面的激振器的作用下作直线往复运动。

筛面的宽度和长度的选择筛面的宽度和长度是筛分机很重要的一个工艺参数。

一般说来，筛面的宽度决定着筛分机的处理能力，筛面的长度决定着筛分机的筛分效率，因此，正确选择筛面的宽度和长度，对提高筛分机的生产能力和筛分效率是很重要的。

筛面的宽度不仅受筛分机处理能力的影响，还受筛分机结构强度的影响。

宽度越大，必然加大了筛分机的规格，筛分机的结构强度上需要解决的问题越多也越难，所以筛面的宽度不能任意増加。

目前我国振动筛的最大宽度为3.6m;共振筛的最大宽度为4m°筛面的长度影响被筛物料在筛面上的停留时间。

筛分试验表明，筛分时间稍有増加，就有许多小于筛孔的颗粒，大量穿越筛孔面透筛，所以筛分效率増加很快。

试验结果表明，筛面越长，物料在筛面上停留的时间越久，所得的筛分效率越高。

但是随着筛分时间的増长，筛面上的易筛颗粒越来越少，留下的大部分是''难筛颗粒”，即物料的粒度尺寸接近筛孔尺寸的这些颗粒。

这些难筛颗粒的透筛，需要较长的时间，筛分效率的増加越来越慢。

所以，筛面长度只在一定围，对提高筛分效率起作用，不能过度加长筛面长度，不然会致使筛分机结构笨重，达不到预期的效果。

一般来说，筛面长度和宽度的比值为2~3。

对于粗粒级物料的筛分，筛面长度为3.5〜4m;对于中细粒级物料的筛分，筛面长度为5~6m；对干物料的脱水和脱介筛分，筛面长度为6~7m；预先筛分的筛面可短些，最终筛分的筛面应长些。

各国筛分机的宽度和长度尺寸系列，多数采用等差级数。

它特点是：使用比较方便，尾数比较整齐。

但是由干等差级数的相对差不均衡，随着数列的増长，相对差就会急剧下降，因此，在有的筛分机系列中，只能采用两种级数公差。

这里选金属丝编制筛面，取筛孔尺寸"为8mm,轻型钢丝直径d为2mm, 开孔率4。

选取为64%,长、宽比取3： lo圆振动筛处理量的计算：公式近似计算⑺：Q =(4-1)式中：Q——按给料计算的处理量(t/h);M——筛分效率修正系数，见表4—10叫M也可按以下公式计算：7.5“ --- 筛分效率；久——单位面积容积处理量(n?/m 2 -h),见表4-11⑺； ——筛面计算宽度(m);B o =O.95B;B ——实际筛面宽度(HI ); L ——筛面工作长度(m); 6 — 料的松散密度(t/ id) o经表4-10⑺和表4-11171,取筛分效率为98%时的M 为0.27, 3为1.1, 久为13.30m3/m?・h, Q = 0.5T/h,根据实际要求取筛面长度为宽度的三倍, 即：L=2B, B o =O.95B,贝l]:取筛面的宽为330mm,长为660mm,筛面的倾斜角为20°。

直线振动筛开题报告直线振动筛开题报告一、引言直线振动筛是一种常用的筛分设备，广泛应用于矿山、冶金、化工等领域。

本文旨在探讨直线振动筛的工作原理、结构特点以及其在实际应用中的优势和局限性。

二、工作原理直线振动筛主要由振动电机、筛箱、弹簧支撑装置和筛网等组成。

振动电机通过激振源产生的振动力使筛箱进行直线振动，物料在筛箱上进行筛分。

三、结构特点1. 筛箱：筛箱是直线振动筛的主要组成部分，一般采用焊接结构，具有较高的强度和刚度。

2. 振动电机：振动电机是直线振动筛的动力源，通过激振源产生的振动力驱动筛箱进行振动。

3. 弹簧支撑装置：弹簧支撑装置用于支撑筛箱，起到减振和稳定筛箱振动的作用。

4. 筛网：筛网是直线振动筛的筛分部件，根据需要可更换不同规格的筛网以实现不同粒度物料的筛分。

四、优势1. 高效筛分：直线振动筛采用振动电机驱动，具有较高的筛分效率，能够快速、准确地将物料分为不同粒度。

2. 大处理量：直线振动筛的筛面较大，能够处理大量物料，适用于工业生产中的大批量筛分。

3. 精准筛分：直线振动筛具有较高的筛分精度，能够有效地分离出细小颗粒，提高产品质量。

4. 灵活性强：直线振动筛可根据不同物料的筛分要求，更换不同规格的筛网，实现多种筛分效果。

五、局限性1. 噪音较大：直线振动筛在工作过程中产生的振动和摩擦会产生一定的噪音，对工作环境和操作人员造成一定的影响。

2. 维护成本高：直线振动筛的振动电机和弹簧等部件需要定期维护和更换，增加了维护成本和工作量。

3. 适用物料有限：直线振动筛对物料的湿度、粘度等要求较高，对于一些湿度较大或粘度较高的物料筛分效果不佳。

六、应用案例直线振动筛广泛应用于矿山、冶金、化工等行业。

以矿山行业为例，直线振动筛可用于矿石的筛分、选矿厂的中间筛分、尾矿的回收等工序。

通过对物料的筛分，可以提高产品质量，减少生产成本。

七、结论直线振动筛是一种常用的筛分设备，具有高效筛分、大处理量、精准筛分和灵活性强等优势。

六种常用振动筛种类介绍振动筛是一种常用的筛分设备，在很多行业中都得到广泛应用。

根据不同的筛分要求和工作环境，振动筛可以分为多种不同的类型。

以下是常用的六种振动筛的种类介绍。

1.园形振动筛园形振动筛是一种非线性振动筛，其振动轨迹呈圆形或椭圆形。

该类型的振动筛具有较高的筛分效率和处理量，适用于各种材料的筛分工作。

它可以根据不同的需要进行定制，例如，可以配置多层筛网，以实现多级筛分。

2.直线振动筛直线振动筛是最常见的一种振动筛。

其振动轨迹呈直线，具有高筛分效率和较大的处理量。

直线振动筛通常由筛箱、筛网、振动电机等组成。

它广泛应用于化工、食品、建材等工业领域，可用于物料的分类、分级和脱水等工艺过程。

3.激振振动筛激振振动筛是一种特殊的振动筛，其筛分效果由中间控制台发出的振动波导致。

该类型的振动筛具有较高的振动频率和强烈的振动力，可以有效地分离大颗粒和小颗粒。

激振振动筛通常用于粗颗粒的筛分，如矿石等。

4.高频振动筛高频振动筛是一种特殊的振动筛，其振动频率较高，通常在20Hz以上。

高频振动筛可以实现更细腻的筛分效果，并且可以有效地分离潮湿的物料。

它常用于煤炭、冶金、化工等行业的湿筛分工作。

5.真空振动筛真空振动筛是一种用于特殊环境下的振动筛。

它利用真空环境，使物料在低压下进行筛分，避免了氧化、爆炸等问题。

真空振动筛广泛应用于粉末冶金、电子材料、粉体涂料等领域。

6.洗涤振动筛洗涤振动筛是一种用于物料清洗和脱水的振动筛。

它通过筛网的水冲洗和振动，可以清洗物料表面的污垢，并将水分从物料中脱除。

洗涤振动筛常用于砂石、煤炭等行业的物料清洗和处理。

总结起来，振动筛根据不同的筛分要求和工作环境，可以分为园形振动筛、直线振动筛、激振振动筛、高频振动筛、真空振动筛和洗涤振动筛等六种类型。

每种振动筛都有其特殊的应用领域和优势，用户可以根据自己的需求选择合适的振动筛进行使用。
